前言烘干或干燥-即脱去水份的一个作业过程，学术上称谓传热传质的过程。
河南省科学院能源研究所根据物料的特性和不同的水分要求、不同的水分存在形式-表面水、内部水，以及化学结合形式作为设计的依据。
设计与制造的多种形式的对流式、传导式、辐射式烘干/冷却机。
可以满足不同的产品条件和水分要求。
多年来实践表明不同的产品应选择不同形式的烘干机，塔式烘干机适应于处理易流动的产品：小麦、大豆、玉米、高粱、油菜子、稻谷、咖啡、可可豆以及化学试剂。
滚筒式烘干机适宜于加工湿度很高的产品：酒槽、鸡瀵、苜蓿草、木削、锯末、石英砂、高岭土、兰精石、石墨粉等非金属矿物质。
履带式烘干机适应于烘干易碎的、要求低粉末度的产品：脱水蔬菜、大蒜片、饼干点心、大豆饼粕、干果、煤球、家饲动物食品，以及易膨胀的产品。
干燥处理是河南省科学院能源研究所的专长。
精确的湿度控制是许多加工行业的重要生产环节。
积多年来对各类天然和人造的材料进行干燥处理的经验，我们的工程技术人员可以为你解决各种不同的干燥/冷却问题。
欢迎来函，来电索求我们的干燥/冷却系统的资料，或咨询你的干燥处理问题。
一、塔式烘干机工作原理该塔式烘干机是用来烘干/冷却谷物和油料的理想设备，加工品从塔顶输入，通过给料装置，确保设备在运行期间始终处于满负载状态。
经过向内翻转的无底的V型挡板和与加工品交错排列的V型挡板的联合作用，使加工品得以混合，同时还为干燥空气的进出通道，风机将用过的气体送入收集器，加以净化，大部分干燥空气可循环使用，所以燃料消耗很少。
设计特点设备内物料无动力流动，操作简便，占地面积少。
物料通过多元性的烘干区、缓苏区及冷却区，达到连续、和缓、均匀地热湿交换。
采用自动控制，可随意调节物料在塔内的停留时间（30分钟-10小时）。
通过气流控制和加工品运动，加工品可达到均匀、彻底的干燥，塔式烘干机最适宜缓慢、均匀的干燥/冷却处理。
性能特点烘后品质与自然干燥基本相同，烘后色泽气味正常。
水稻爆腰率低，符合国家标准。
鹤管旋转接头工作原理鹤管旋转接头是一种用于连接两个管道并允许它们在不同方向上旋转的装置。
它通常由内外两个管道和一个附着在内外管道上的旋转接头组成。
鹤管旋转接头的工作原理是通过内部的滚珠轴承或滚子轴承实现的。
鹤管旋转接头的内部结构通常由一个内圈和一个外圈组成。
内圈固定在外部管道上，而外圈固定在内部管道上。
滚珠轴承或滚子轴承则位于内外圈之间，使得两个管道可以自由地相对旋转。
当两个管道需要在不同方向上旋转时，鹤管旋转接头可以起到连接和传输力的作用。
例如，在工业生产中，当有两个管道需要连接并且需要在不同方向上旋转时，鹤管旋转接头就可以派上用场。
它可以使两个管道在连接的同时保持相对运动，避免了管道的扭曲和损坏。
鹤管旋转接头的工作原理是通过滚珠轴承或滚子轴承的滚动运动实现的。
当两个管道相对旋转时，滚珠或滚子在内外圈之间滚动，从而使两个管道可以自由地相对旋转。
滚珠轴承或滚子轴承的设计可以承受较大的径向和轴向负荷，确保了鹤管旋转接头的稳定性和可靠性。
鹤管旋转接头的优点是灵活性高、承载能力强、使用寿命长。
它可以适应不同角度和方向的旋转，并且可以承受较大的力和扭矩。
同时，鹤管旋转接头采用滚珠轴承或滚子轴承的设计，使其具有较长的使用寿命和较低的维护成本。
鹤管旋转接头的应用范围广泛。
它在石油、化工、造纸、钢铁、电力等行业中得到了广泛的应用。
例如，石油钻探中的旋转平台、化工生产中的管道连接、造纸机械中的旋转部件等都需要使用鹤管旋转接头。
鹤管旋转接头是一种用于连接两个管道并允许它们在不同方向上旋转的装置。
它通过滚珠轴承或滚子轴承的滚动运动实现两个管道的相对旋转。
鹤管旋转接头具有灵活性高、承载能力强、使用寿命长的优点，并且在多个行业中得到了广泛的应用。
鹤管旋转接头介绍及其应用下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、鹤管旋转接头的独特魅力鹤管旋转接头，作为现代工业流体传输系统中的重要“关节”，其设计巧妙、功能独特，为流体在复杂环境下的传输提供了强有力的支持。
旋转接头的结构和工作原理(图解一）机械密封结构旋转接头(简称旋转接头）的工作原理,是通过轴向力将动环压在补偿静环或游动环上，或者反过来将补偿静环或浮动环(中间环)压在非补偿的动环上，使其保持密封.动环（空心轴)和壳体、端盖、底盖之间的轴向不密封通路靠O形圈和各种断面的弹性密封圈等加以密封，其结构见图2—4、2—5和2—6。
在一般情况下，每种旋转接头都是由固定、浮动或游动的径向密封元件和旋转的动环（空心轴，球面弹簧座等)以及轴向密封元件一起构成的。
它具有密封面加工精确、费用少和消除空心轴磨损的优点。
为了调整和补偿摩擦副本身的轴向热膨胀以及摩擦剐端面，球面的磨损而造成的不良状态，旋转接头内至少要包含一个弹性元件，例如,弹簧、波纹管。
图2-1为球面或球面和端面组合型密封结构，双向内管旋转式旋转接头。
为什么把密封面做成球面?这是因为球面摩擦运动副结构在间隙允许的范围内自由度较多,能适应配用设备的强烈振动和摇摆。
从图2-1中看出，动环是固定于外管2上的球面体4和由它带动一起旋转并能轴向移动的球面弹簧座17；补偿环是两个静止或游动的凹形环3、5是无油滑动轴承。
这一结构有六个密封点(面)，即a、b、c、d、e、f.a、b点（面)相对转动密封，，是靠弹簧18和被密封的流体压力在相对运动的球面体(动环）4和17(球面弹簧座）与补偿环(静环或游动环）3接触面(球面）上产生一合适的压紧力，使这两个光洁的球面紧密贴合而达到密封的目的。
两球面之所以必须光洁,零件的同心度，球面度要求较高，是为了给球面创造完全或接近完全贴合和压紧力均匀的条件。
c、d点(面)，是两个端面密封。
当配用设备振动和摇摆不大，压紧力合适时,两个补偿环3一般处于静止状态,属于静密封情况。
当配用设备振动和摇摆强烈，压紧力较大时，由于补偿环3的外径与壳体6的内径之间因留有较大的间隙, 它将随球面体(动环)4和17不·同步地在相应的端面上作相对游动，但相匹配的接触端面必须光洁、平直.由于轴向力的作用,使补偿环3的端面与壳体6的内端面以及中盖9端面紧密贴紧,使c、d两端面不容易泄漏。
近年来，随着人们生活水平的提高，餐厨垃圾的产生量越来越多，餐厨垃圾的处理已经成为当今世界面临的一大难题。
基于餐厨垃圾的特点，研究餐厨垃圾处理技术和设备也受到人们的重视。
目前餐厨垃圾处理的方法主要分3种类型：①将餐厨垃圾破碎后，直接排入下水道；②以减量化为主，也称干化型，采用加热方式使水分蒸发，减小垃圾体积和质量；③以资源化为主，也称生化式，是利用细菌将有机物分解后，将剩下的残渣作为肥料使用。
基于卧式圆盘干燥技术设计的餐厨垃圾处理设备的优势在于没有二次污染、占地小、运行成本低、操作方便，可用于饭店、单位餐厅、居民厨房汇集在垃圾站等餐厨垃圾产生量比较大的单位部门。
（一）、餐厨垃圾干化处理设备,餐厨垃圾旋转式圆盘干燥机,餐厨垃圾烘干机工作原理及特性：空心轴上密集排列着中空圆盘片，以热传导为主要手段的干燥器，依靠叶片、主轴或热壁的热量与污泥颗粒的接触、搅拌挤压进行换热，其中的热量来自填充在其中的热介质，热介质经空心轴流经圆盘片。
单位有效容积内传热面积很大，热介质温度从-40℃到320℃，可以是水蒸汽，也可以是液体型：如热水、导热油等。
间接传导加热，没有携带空气带走热量，热量均用来加热物料。
热量损失仅为通过器体保温层向环境的散热。
圆盘片传热面具有自清洁功能。
物料颗粒与圆盘面的相对运动产生洗刷作用，能够洗刷掉圆盘面上附着物料，使运转中一直保持着清洁的传热面。
圆盘污泥干燥机的壳体为O型，壳体内一般安排一根空心搅拌轴。
壳体有密封端盖与上盖，防止物料粉尘外泄及收集物料溶剂蒸汽。
出料口处设置一挡扳，保证料位高度，使传热面被物料覆盖而充分发挥作用。
传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证较佳的传热效果。
理论上仅需抽取蒸发量。
但是由于蒸汽在上部易于形成饱和，而下部易于形成高温、高粉尘浓度，由于干化系统必须是闭环，因此在干化过程中，污泥中携带的某些物质被热解，形成不可凝气体，这些气体无法被冷却水冷凝，因此不断在回路中积聚，最终可能形成饱和。
YPK-300旋转圆盘干燥机，圆盘桨叶干燥机一、设备特点1、圆盘烘干机能耗低：由于间接加热，没有大量携带空气而带走热量，干燥机外壁又设置保温层。
T:136干燥1611煅烧29制粒882、圆盘烘干机使用成本低：单位有效容积内拥有巨大的传热面，就缩短了处理时间，设备尺寸变小，极大地减少了建筑面积及建筑空间。
3、处理物料范围广：使用不同热介质，既处理热敏性物料又可处理需高温处理的物料。
常用介质有：水蒸气、导热油、热水、冷却水等，既可连续操作也可间歇操作。
可在很多领域应用。
4、环境污染小：采用真空或小气量空气来带走物料里的湿份，粉尘物料夹带很小，物料溶剂蒸发量很小，便于处理。
对有污染的物料或需回收溶剂的工况可采用闭路循环。
5、运行费用低：低速搅拌及合理的结构，磨损量小，维修费用很低。
6、操作稳定：由于楔型浆叶特殊的压缩----膨胀搅拌作用，使物料颗粒充分与传热面接触，在轴向区间内，物料的温度、湿度、混合度梯很小，从而保证了工艺的稳定性。
圆盘污泥烘干机：由我公司技术人员经过一年的开发研究产品正式投放市场，已取得了环保部门的认可，目前浙江、山东、无锡、等多个厂家都在使用，欢迎各界朋友莅临本公司公司参观、指导和业务洽谈本公司的宗旨：质量第一，用户至上.顾客永远是我们的上帝！7、设备优点：设备紧凑，占地面积小，热传导系数高，热效率佳，一般可达90%-95%，是节能型设备。
对物料适应性广，操作弹性大，物料停留时间可调节。
三、设备特性：空心轴上密集排列着楔型中空桨叶，以热传导为主要手段的干燥器，依靠叶片、主轴或热壁的热量与污泥颗粒的接触、搅拌挤压进行换热，其中的热量来自填充在其中的热介质热介质经空心轴流经桨叶。
单位有效容积内传热面积很大，热介质温度从-40℃到320℃，可以是水蒸汽，也可以是液体型：如热水、导热油等。
间接传导加热，没有携带空气带走热量，热量均用来加热物料。
热量损失仅为通过器体保温层向环境的散热。
圆型桨叶传热面具有自清洁功能。

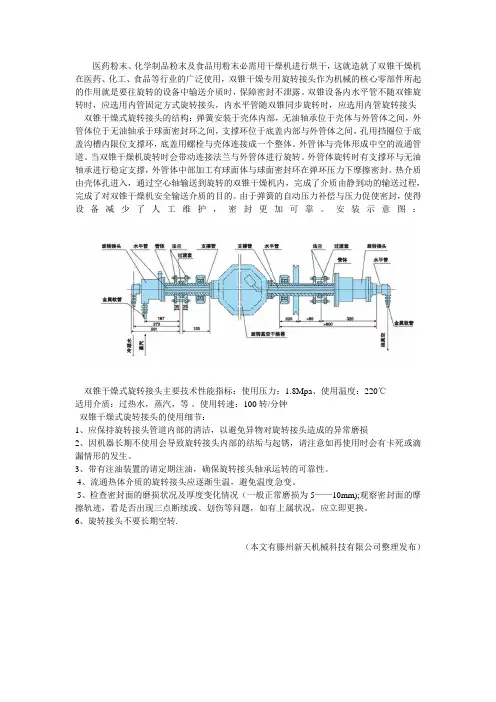

医药粉末、化学制品粉末及食品用粉末必需用干燥机进行烘干，这就造就了双锥干燥机在医药、化工、食品等行业的广泛使用，双锥干燥专用旋转接头作为机械的核心零部件所起的作用就是要往旋转的设备中输送介质时，保障密封不泄露。
双锥设备内水平管不随双锥旋转时，应选用内管固定方式旋转接头，内水平管随双锥同步旋转时，应选用内管旋转接头 双锥干燥式旋转接头的结构：弹簧安装于壳体内部，无油轴承位于壳体与外管体之间，外管体位于无油轴承于球面密封环之间，支撑环位于底盖内部与外管体之间，孔用挡圈位于底盖沟槽内限位支撑环，底盖用螺栓与壳体连接成一个整体。
外管体与壳体形成中空的流通管道。
当双锥干燥机旋转时会带动连接法兰与外管体进行旋转。
外管体旋转时有支撑环与无油轴承进行稳定支撑，外管体中部加工有球面体与球面密封环在弹环压力下摩擦密封。
热介质由壳体孔进入，通过空心轴输送到旋转的双锥干燥机内，完成了介质由静到动的输送过程，完成了对双锥干燥机安全输送介质的目的。
由于弹簧的自动压力补偿与压力促使密封，使得设备减少了人工维护，密封更加可靠。
安装示意图：双锥干燥式旋转接头主要技术性能指标：使用压力：1.8Mpa 、使用温度：220℃适用介质：过热水，蒸汽，等 。
使用转速：100转/分钟双锥干燥式旋转接头的使用细节：1、应保持旋转接头管道内部的清洁，以避免异物对旋转接头造成的异常磨损2、因机器长期不使用会导致旋转接头内部的结垢与起锈，请注意如再使用时会有卡死或滴漏情形的发生。
3、带有注油装置的请定期注油，确保旋转接头轴承运转的可靠性。
4、流通热体介质的旋转接头应逐渐生温，避免温度急变。
5、检查密封面的磨损状况及厚度变化情况（一般正常磨损为5——10mm);观察密封面的摩擦轨迹，看是否出现三点断续或、划伤等问题，如有上属状况，应立即更换。
6、旋转接头不要长期空转.（本文有滕州新天机械科技有限公司整理发布）。
旋转接头工作原理
旋转接头是一种常见的机械传动装置，它能够实现两个轴的连续连接并允许它们在垂直方向上旋转。
其工作原理如下：
1. 结构：旋转接头通常由内部的固定轴和外部的转动轴组成，其中固定轴通过轴承固定在机械设备上，而转动轴则可自由旋转。
2. 弹性材料：旋转接头内部还会有一层弹性材料，通常采用金属或橡胶等材料，用于增加连接部分的柔性和抗扭转能力。
3. 传递力矩：当固定轴和转动轴发生旋转时，旋转接头的转动轴将会通过内部的弹性材料传递转矩给固定轴，从而实现两轴之间的传动。
4. 减少振动和摩擦：由于旋转接头内部的弹性材料具有一定的减震和减摩特性，因此可以减少传动过程中的振动和摩擦，提高传动效率和整机的稳定性。
5. 增加旋转角度：旋转接头的工作原理还允许连接的两个轴在垂直方向上旋转，这使得复杂机械设备能够实现更大范围的运动和调整。
总的来说，旋转接头能够实现传动轴和旋转轴的连续连接，并通过内部的弹性材料传递力矩和减少振动摩擦，从而实现两轴之间的可靠传动和旋转。
旋转接头工作原理旋转接头是工业领域中常用的一种连接装置，其主要功能是在两个相对旋转的部件之间传递液体或气体，同时允许它们进行旋转运动。
旋转接头的工作原理如下：1. 结构组成：旋转接头由外壳、转子、密封件、轴承等组成。
外壳是旋转接头的外部固定结构，可以通过螺纹、焊接等方式连接到机器或设备上；转子是内部旋转的部分，通常为圆柱形，有通道用于导流介质；密封件用于保持两个部件之间的密封效果；轴承则是支撑转子的部分，保证其平稳运转。
2. 工作原理：旋转接头工作时，两个相对旋转的部件分别与旋转接头的两端连接。
当介质（液体、气体）从一个部件的通道进入旋转接头时，转子在旋转运动下会将介质传递到另一个部件的通道中，实现介质传输。
在传递过程中，密封件的作用是保持两个部件之间的密封效果，防止介质泄漏。
轴承则支持和导向转子的运动，保证旋转平稳。
3. 密封原理：旋转接头的密封原理主要有两种：机械密封和液体密封。
机械密封是通过密封面的堆积和轴向力使密封面紧密接触，防止介质泄漏。
常见的机械密封形式包括橡胶密封圈、螺纹连接、挤压密封等。
机械密封的密封性能较好，可以适用于高温、高压和侵蚀性介质的工况。
液体密封则是通过在密封界面附近形成液体封闭空间，利用液体的粘附力和表面张力形成密封。
常见的液体密封形式包括水封、气体密封和油封等。
液体密封的密封效果较差，适用于低温、低压和无腐蚀性介质的工况。
4. 适用范围：旋转接头广泛应用于各个工业领域，特别是在需要传输液体或气体的设备和机械中。
例如，在石油钻机、印刷机、造纸机、风力涡轮发电机等设备中，旋转接头被用于传输液压油、燃油、水等介质，使机器能够实现旋转运动而不受介质限制。
5. 维护和保养：为保证旋转接头的正常工作和延长使用寿命，需要定期进行维护和保养。
主要包括润滑轴承、更换密封件、检查连接件的紧固程度等。
同时，对于密封性能要求较高的旋转接头，还需要定期清洗和检测密封面的磨损情况，及时更换损坏的密封件。

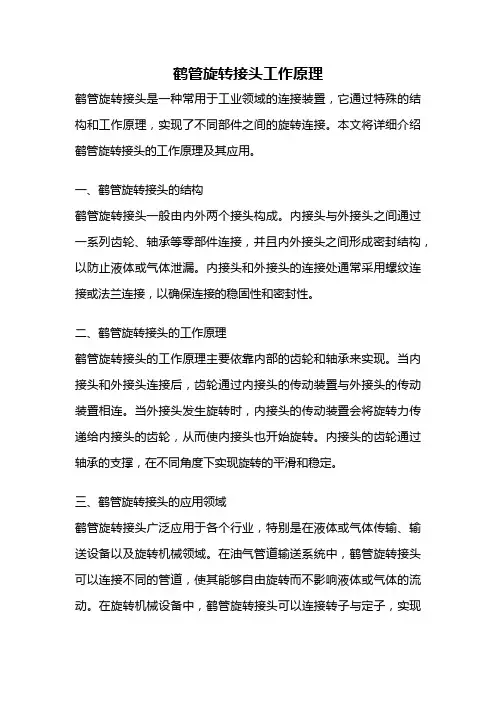

鹤管旋转接头工作原理鹤管旋转接头是一种常用于工业领域的连接装置，它通过特殊的结构和工作原理，实现了不同部件之间的旋转连接。
本文将详细介绍鹤管旋转接头的工作原理及其应用。
一、鹤管旋转接头的结构鹤管旋转接头一般由内外两个接头构成。
内接头与外接头之间通过一系列齿轮、轴承等零部件连接，并且内外接头之间形成密封结构，以防止液体或气体泄漏。
内接头和外接头的连接处通常采用螺纹连接或法兰连接，以确保连接的稳固性和密封性。
二、鹤管旋转接头的工作原理鹤管旋转接头的工作原理主要依靠内部的齿轮和轴承来实现。
当内接头和外接头连接后，齿轮通过内接头的传动装置与外接头的传动装置相连。
当外接头发生旋转时，内接头的传动装置会将旋转力传递给内接头的齿轮，从而使内接头也开始旋转。
内接头的齿轮通过轴承的支撑，在不同角度下实现旋转的平滑和稳定。
三、鹤管旋转接头的应用领域鹤管旋转接头广泛应用于各个行业，特别是在液体或气体传输、输送设备以及旋转机械领域。
在油气管道输送系统中，鹤管旋转接头可以连接不同的管道，使其能够自由旋转而不影响液体或气体的流动。
在旋转机械设备中，鹤管旋转接头可以连接转子与定子，实现能量传递和信号传输。
四、鹤管旋转接头的优势相比传统的连接方式，鹤管旋转接头具有以下几个优势：1. 实现了不同部件之间的旋转连接，避免了传统固定连接方式下的受限制问题；2. 内外接头之间的密封结构可以防止液体或气体泄漏，确保系统的安全性；3. 内接头和外接头之间的齿轮和轴承可以实现平稳的旋转运动，减少能量损耗和摩擦；4. 鹤管旋转接头的结构紧凑，安装方便，维修和更换零部件也相对简单。
鹤管旋转接头通过特殊的结构和工作原理，实现了不同部件之间的旋转连接。
它在液体或气体传输、输送设备以及旋转机械领域具有广泛的应用。
鹤管旋转接头的优势在于其灵活性、密封性和稳定性，为各行业的工作效率提供了更高的保障。
随着科技的不断发展，鹤管旋转接头的设计和制造也将不断提升，以满足各种复杂工况下的需求。
旋转接头国标【实用版】目录一、旋转接头的概述二、旋转接头的分类三、旋转接头的国家标准四、旋转接头的应用领域五、旋转接头行业的发展趋势正文一、旋转接头的概述旋转接头，顾名思义，是一种可旋转的连接部件，主要用于连接两根管道或设备，并允许它们在一定角度范围内旋转。
旋转接头具有补偿管道应力、减少安装和维修工作量、提高工程质量等优点，广泛应用于石油、化工、钢铁、船舶等行业。
二、旋转接头的分类根据结构和用途的不同，旋转接头可分为以下几类：1.通用型旋转接头：主要用于连接通用管道，安装简便，可承受较高的压力和温度。
2.高压旋转接头：适用于高压管道系统，具有承受高压、密封性能好等特点。
3.高温旋转接头：适用于高温环境下的管道系统，具有耐高温、抗氧化等特点。
4.化工旋转接头：用于化学工业管道系统，具有耐腐蚀、抗老化等特点。
5.船舶旋转接头：适用于船舶管道系统，具有抗海水腐蚀、抗震等特点。
三、旋转接头的国家标准我国对旋转接头的生产和应用有严格的标准，主要包括以下几个方面：1.尺寸和形状：旋转接头的尺寸和形状应符合国家标准或设计要求，以确保连接的可靠性和稳定性。
2.材质：旋转接头的材质应根据使用环境和工作条件选择，并应符合相关标准和规定。
3.密封性能：旋转接头的密封性能是衡量其质量的重要指标，应符合国家标准或设计要求。
4.强度和刚度：旋转接头应具有足够的强度和刚度，以承受管道在工作过程中的各种应力和变形。
四、旋转接头的应用领域旋转接头广泛应用于以下领域：1.石油、化工行业：用于输送高温、高压、易燃易爆介质的管道系统。
2.钢铁行业：用于连接高炉、转炉、加热炉等设备的管道系统。
3.船舶行业：用于连接船舶动力系统、辅助系统等管道系统。
4.水处理行业：用于输送水、污水、污泥等介质的管道系统。
5.纸浆造纸行业：用于输送纸浆、碱液等介质的管道系统。
五、旋转接头行业的发展趋势随着我国经济的持续发展，旋转接头行业也呈现出良好的发展态势。
旋转接头的工作原理
作者庆邦朱珣
不同旋转接头工作原理是不一样的。
虽然说旋转接头的密封结构大同小异。
大多都是采用弹簧推动助力式密封。
可是因为流通的介质不一样，所以工作原理也是不一样的。
高温旋转接头通热油的情况下，如果是单边安装旋转接头，就会采用双向旋转接头。
可以同时通过一个旋转接头进出。
为了辊筒温度均匀，安装单边双向旋转接头一般都会采用内管进油，壳体旁边的孔做为出油口。
内管长度超过辊筒的二分之一。
在内管尾部一段钻上一些小孔。
为了保证辊筒内油的满的。
会把内管加大，出油口变小。
如果是辊筒两头一头装一个，那就更简单了。
只要安装同样大小的旋转接头就可以了。
不管哪一头进出都是一样的。
蒸汽用旋转接头也叫高温旋转接头。
不同的是，蒸汽用旋转接头都是旁边孔做为进汽口。
内管做为虹吸管起到排水作用。
排水的好坏直接关系到辊筒的温度高低。
所以虹吸管一般采用一截硬管和一节软管。
硬管伸到辊筒内部，软管下垂贴近辊筒内壁。
这样在蒸汽的压力作用下，冷凝水排出。
通水旋转接头的工作原理和高温导热油旋转接头是一样的。
单边安装双向旋转接头，采用内管进水，进水的速度高于出水的速度。
保持辊筒内水永远是满的。
如果是一头安装一个，也最好是进水快出水慢。
不过因为进水一般都是用水泵加压过的，所以用一样辊筒两头用一样的旋转接头也会是进水快出水慢。
旋转接头的作用结构用途安装方法一、作用旋转接头主要使用在经常旋转还需提供介质通道的地方。
它的构成主要为旋转接头回转中心线要与回转体回转中心线一致，回转接头要有密封装置和防脱定位装置。
二、用途1、造纸各种纸张的加工设备,如造纸机的烘缸、蒸球、涂布机、压光机等。
2、纤维制品纺织、化纤及印染、麻纺工业，如床单炼漂机、丝光机、平洗机、真空干燥机、精压设备、毛巾烫平机、调节器、纺织品印染烘干设备。
各种化学纤维制品有关加工设备等。
3、橡胶及塑料压延机、螺旋挤出机、混合搅拌机、捏合机、旋转和层压机、橡胶用鼓式自动硫化机和平板硫化机等、注射成型机、密炼机、发泡机、薄片制造机、开炼机、干燥机、漆布机、漆纸机等。
4、皮革、人造革及合成革制革、人造革和合成革的加工制造设备:涂覆机、原布机、精洗机、热辊压力机、辊筒干燥设备等。
5、印刷旋转式胶版和照相凹版印刷机、分层干燥设备、混料器等。
6、化工及药品圆筒形、圆台形和类似鼓形的干燥机、滚压试验设备、球磨机、层压机、电石炉的电极提升、压放装置、煤焦油分馏用工业萘转鼓结晶机。
7、食品粮食、食品烘干设备、捏和机、泄放器、滚压粉碎设备、旋转烘干设备。
8、炼钢、金属及合金制品连续铸造机、热钢板矫直机、拉丝、轧钢机、精度较高的滚压设备、挤压机、滚压机、线和管的滚压设备、装卸机械、制造硬质合金的湿磨机。
9、电器双水内冷发电机转子冷却、电线电缆的加工设备。
10、卷烟烘丝机、烘筋机。
11、建材塑料壁纸的加工设备、试验设备、印花机、压花机、沟底印花机、木材加工的热压机。
石棉制品的制板机。
软木制品的加工设备。
12、机械制造油压机、水压机、气液动有关设备、冷却用螺旋压力机、冲和锻设备的夹紧和抓牢装置、缩径设备、挠性软管的卷取设备、加转台机构、磨矿设备、机床、真空设备、镗床、组合机床润滑及冷却装置。
13、玻璃工业滚筒式投料机。
14、地质石油或其他矿产钻探用的钻机。
总之，凡用蒸气、水、油、煤气、空气、盐水、氨等气体和液体用于加热、干燥和冷却的圆筒形、鼓形、圆台形、球形转动设备和往复运动或摆(转)动任意一个角度的设备，以及用于夹紧、制动、抓牢的气、液动有关设备均可配用旋转接头。
KLD2型滚筒式薄板烘丝机旋转接头故障案例分析[摘要]KLD系列滚筒式薄板烘丝机广泛的应用于卷烟工业制丝线烘丝工序，主要用于中高端烟丝产品。
KLD设备的稳定运行时保障烟丝品质的关键设备之一，同时也是各家卷烟工厂关注的重点设备。
通过对旋转接头总成进行拆卸，拆卸后发现石墨轴承等旋转组件严重磨损，导致蒸汽密封不严，经过更换并总结出了滚筒式薄板烘丝机旋转接头整体拆解流程。
[关键词]:薄板烘丝机；石墨轴承；磨损；拆解；前言KLD系列滚筒式薄板烘丝机广泛的应用于卷烟工业制丝线烘丝工序，主要用于中高端烟丝产品。
KLD设备的稳定运行时保障烟丝品质的关键设备之一，同时也是各家卷烟工厂关注的重点设备。
KLD2滚筒式薄板烘丝机是利用设置在筒体内被蒸汽加热后的抄板表面来加热物料,同时采用热风进行干燥,从而使干燥后物料水分的精确度和均匀性得到保证。
由支架、筒体、传动装置、前室、后室、蒸汽管路系统、压缩空气系统、热风系统、冷凝水系统、排潮与除尘装置和控制系统等组成。
其中蒸汽管路系统主要是对蒸汽介质进行输送从而实现热交换作用，其对筒内薄板进行加热的这一路管路主要是通过旋转接头来实现将筒外蒸汽送入筒体内部，同时排出冷凝水，由此可见，旋转接头总成部件需具备对蒸汽、冷凝水等高温介质进行分段式密封性能，进汽管路与出汽管路不能发生串通、泄漏等。
1现状问题描述在线生产的一台烘丝机冷凝水温度波动大，波动范围为15℃，该波动会影响烘丝机筒壁温度的稳定，进而影响烟丝出口水分的SD值，最终影响烟丝生产质量的稳定性。
冷凝水波动数据图如图1所示。
图1 冷凝水的温度波动图2 故障分析根据故障现象，机修组做出响应，组织相关人员分析讨论，认为冷凝水温度波动大的原因是旋转接头水汽密封不严，出现内泄漏，有少量蒸汽窜入冷凝水而引起。
因此，决定更换旋转接头的蒸汽填料函（俗称石墨绳）。
2.1拆卸验证过程机修组对旋转接头进行拆卸。
计划是更换蒸汽填料函，部分拆卸后发现冷凝水管与蒸汽管不同心。
HS-G型双向旋转接头|食品化工用旋转接头
双向流通内管固定式旋转接头|通真空旋转接头
HS-GF型双向旋转接头|硫化机用旋转接头
造纸机用旋转接头|真空机干燥机用旋转接头
纺织品印染烘干机设备旋转接头|H型旋转接头
密炼机专业旋转接头|H型冷却水旋转接头
干燥设备旋转接头|辊筒干燥设备旋转接头
JS15-6型双壁丝旋转接头|食品烘干设备用旋转接头
H型非标定制旋转接头|滚压粉碎设备专用旋转接头
捏合机用旋转接头|食品行业专用旋转接头
产品特点
H型旋转接头又称冷却水旋转接头，是专门为适用于冷却方面设计的系列产品，分为单向流通式HD型旋转接头和双向流通式HS型旋转接头
适用介质：水、液压油、冷却剂、真空、压缩气体等
适用行业：广泛应用于塑料压延、密炼机、液压设备、涂层机械等使用高温油或蒸汽的设备
最高压力：≤1.0MPa
最高转速：≤1000rpm
最高温度：0～100℃
H型旋转接头又称冷却水旋转接头，是专门为适用于冷却方面设计的系列产品，它具有体积小、重量轻、摩擦扭距小等特点，采用了平面密封技术，摩擦组对材料根据介质环境，选择各种浸渍石墨、青铜、碳化钨、氮化硅的不同组对，足以抵挡铁锈、结垢、碎屑等杂质对密封面的影响，我们的密封件是在CNC机床和专用研磨机上完成的、表面如同镜面，使密封更加可靠，同时还采用高精度滚动轴承，使其平稳旋转。
H型旋转接头是因其壳体结构得名，H是指铜壳体结构，由于h 型旋转接头多为铜壳体，所以简称H型旋转接头。
根据流通方式分为HD型单向流通式旋转接头和HS型双向流通式旋转接头。
HS型双向流通式旋转接头根据内管安装形式又分为HS-G型双向流通内管固定式旋转接头和HS-X型双向流通内管旋转式旋转接头，如果旋转接头外管和设备轴颈连接采用法兰连接，加注后缀F，如 HS-XF40-20，HS-GF40-20，其中，40mm是指旋转接头外管的公称流通直径为40mm，20mm是指旋转接头内管的公称流通直径为20mm。
旋转接头外管和设备轴颈连接采用螺纹连接，不需加注后缀，如HS-X40-20，HS-G40-20，但是旋转接头外管的旋向和设备滚筒旋向应相反，这样，螺纹越旋越紧。
