建筑构造变形缝构造

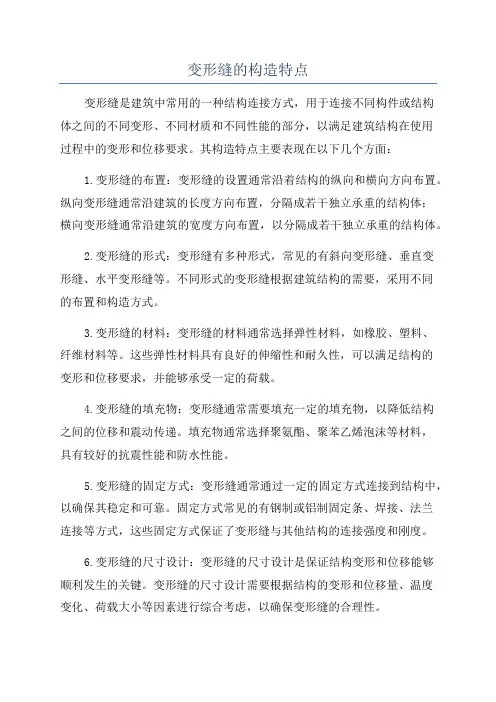

变形缝的构造特点变形缝是建筑中常用的一种结构连接方式，用于连接不同构件或结构体之间的不同变形、不同材质和不同性能的部分，以满足建筑结构在使用过程中的变形和位移要求。

其构造特点主要表现在以下几个方面：1.变形缝的布置：变形缝的设置通常沿着结构的纵向和横向方向布置。

纵向变形缝通常沿建筑的长度方向布置，分隔成若干独立承重的结构体；横向变形缝通常沿建筑的宽度方向布置，以分隔成若干独立承重的结构体。

2.变形缝的形式：变形缝有多种形式，常见的有斜向变形缝、垂直变形缝、水平变形缝等。

不同形式的变形缝根据建筑结构的需要，采用不同的布置和构造方式。

3.变形缝的材料：变形缝的材料通常选择弹性材料，如橡胶、塑料、纤维材料等。

这些弹性材料具有良好的伸缩性和耐久性，可以满足结构的变形和位移要求，并能够承受一定的荷载。

4.变形缝的填充物：变形缝通常需要填充一定的填充物，以降低结构之间的位移和震动传递。

填充物通常选择聚氨酯、聚苯乙烯泡沫等材料，具有较好的抗震性能和防水性能。

5.变形缝的固定方式：变形缝通常通过一定的固定方式连接到结构中，以确保其稳定和可靠。

固定方式常见的有钢制或铝制固定条、焊接、法兰连接等方式，这些固定方式保证了变形缝与其他结构的连接强度和刚度。

6.变形缝的尺寸设计：变形缝的尺寸设计是保证结构变形和位移能够顺利发生的关键。

变形缝的尺寸设计需要根据结构的变形和位移量、温度变化、荷载大小等因素进行综合考虑，以确保变形缝的合理性。

7.变形缝的防水处理：变形缝在建筑中常处于室外或者水平面上，对于防水处理较为重要。

常用的防水方式有设置防水层、防水卷材等来保证变形缝处的防水性能，以防止水分渗透损坏变形缝或其周边结构。

总之，变形缝作为建筑结构连接的重要部分，在结构变形和位移的要求下，通过合理的布置、选择适宜的材料、采用恰当的填充物和固定方式等手段，满足结构的变形和位移需求，并确保其连接的稳定和可靠性。

04CJ01-1变形缝建筑构造(一)变形缝是建筑构造中的重要组成部分，用于解决建筑物在使用过程中由于温度变化、荷载影响等原因产生的变形问题。

本文将介绍变形缝的定义、分类以及常见的建筑构造形式。

一、变形缝的定义变形缝，顾名思义，指的是为了容许建筑物由于内外因素产生的各种变形而设置的缝隙。

这些变形缝可以容许建筑构件在受到内外力的作用下自由伸长、收缩或变形，从而避免因变形而引起的损伤。

二、变形缝的分类根据变形缝的功能和位置，可以将其分为以下几类。

1. 结构缝（整体缝）结构缝是将建筑构件分成若干独立部分的缝隙，它们会随着外界荷载的作用而产生变形。

结构缝通常位于正交布局的结构体系中，比如大跨度楼板、桥梁等。

这些缝隙将变形缓冲在结构缝内，保证其它部分的正常使用。

2. 热缩缝热缩缝用于解决由于温度变化引起的建筑物体积的变化。

当温度升高时，建筑物各部分会膨胀，当温度下降时则会收缩。

为了避免温度变形产生的损害，热缩缝会安置在建筑物的预计热膨胀最大处，允许构件在温度变化时自由伸缩。

3. 风荷载缝风荷载缝常见于高层建筑或临近海岸的建筑物，它们用于缓冲强风对建筑物的影响。

强风会对建筑物产生侧向压力，建筑物需要通过风荷载缝来消纳这部分力，并改变自身的形状。

4. 隔震缝隔震缝用于减少地震引起的建筑物损坏。

地震时，地面会产生剧烈的震动，隔震缝将建筑物分成若干部分，通过补充阻尼器等装置来吸收和分散地震能量，减小震害。

三、常见的变形缝构造形式变形缝的构造形式根据建筑物的不同需求和使用环境而各异。

下面是几种常见的构造形式。

1. 硬质变形缝硬质变形缝通常采用混凝土、钢筋等材料构造，能够承受较大的压力和变形。

它们常用于大型桥梁、高层建筑等对结构强度要求较高的场所。

2. 橡胶变形缝橡胶变形缝采用橡胶材料制作，具有良好的防水、抗震和耐久性能。

它们常用于公路桥梁、隧道等场所，能够有效吸收震动和变形。

3. 钢板变形缝钢板变形缝由钢板和嵌入式橡胶组成。

变形缝建筑构造变形缝是建筑构造中的一个重要组成部分，它在建筑物中起到连接和分隔不同结构物件的作用。

它可以容纳建筑物因日常使用、温度变化或结构沉降等原因而发生的形变，以保证建筑物的安全性和稳定性。

本文将介绍变形缝的定义、种类、功能，以及在建筑构造中的重要作用。

一、变形缝的定义变形缝，又称扩缩缝、伸缩缝，是指建筑构造中为了容纳结构的形变而设置的空间或分隔构造。

它的主要作用是缓冲和分散由于建筑物自身变形引起的应力和位移，以减少对建筑物的影响。

变形缝通常由柔性材料或构件制成，如橡胶、金属板、塑料等。

二、变形缝的种类1. 垂直变形缝：垂直变形缝是建筑物中常见的一种变形缝，主要应用于高层建筑和大跨度结构中。

它可以容纳由于建筑物的垂直变形引起的应力和位移，保证建筑物的稳定性。

垂直变形缝通常设置在建筑物的外墙或内墙上。

2. 水平变形缝：水平变形缝主要用于建筑物的水平结构，如楼板和屋面。

它可以容纳由于温度变化、结构沉降等原因引起的水平位移，保证建筑物的平整和稳定。

水平变形缝通常设置在楼板和屋面的连接处。

3. 三向变形缝：三向变形缝是一种综合考虑垂直和水平变形的变形缝，它可以容纳建筑物在多个方向上的变形。

三向变形缝通常设置在建筑物的交叉部位，如拱顶、交叉梁等。

三、变形缝的功能1. 缓冲应力：由于建筑物在使用过程中受到荷载作用、温度变化等因素的影响，会产生应力集中，导致结构破坏。

变形缝能够通过吸收结构的形变，缓冲应力，保护建筑物的结构完整性。

2. 分散变形：建筑物在使用过程中会发生不可避免的形变，如由于温度变化引起的膨胀和收缩。

变形缝能够分散这些变形，减少对结构的影响，确保建筑物的稳定性和安全性。

3. 节约材料：变形缝可以减少建筑物的结构用材量，同时也减少了施工过程中的损耗和成本。

通过合理设置变形缝，可以在一定程度上节约建筑材料的使用。

四、变形缝在建筑构造中的重要作用1. 保证建筑物的安全性：变形缝能够容纳建筑物发生的形变，保证了建筑物在使用过程中的稳定性和安全性。

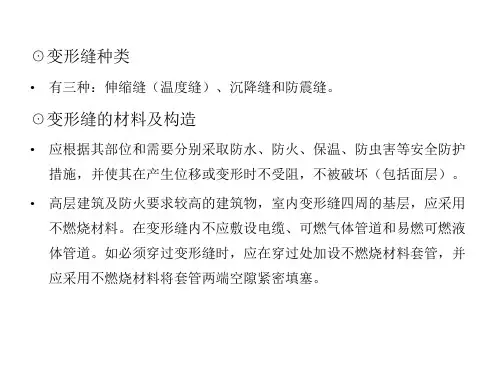

变形缝构造变形缝是伸缩缝、沉降缝和防震缝的总称。

建筑物在外界因素作用下常会产生变形，导致开裂甚至破坏。

由于温度变化，地基不均匀趁降和地震因素的影响，易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。

这种将建筑物垂直分开的预留缝称为变形缝。

包括伸缩缝，沉降缝和防震缝。

1、伸缩缝伸缩缝要求把建筑物的墙体、楼板层、屋顶等地面以上部分全部断开，基础部分因受温度变化影响较小，不需断开。

①伸缩缝的设置：伸缩缝的最大间距，应根据不同材料的结构而定。

②伸缩缝的构造：伸缩缝是将基础以上的建筑构件全部分开，并在两部分中间留出适当的缝隙，缝宽一般在20~40毫米。

伸缩缝的结构处理砖混结构的墙和楼板及屋顶结构布置可采用单墙也可采用双墙承重方案，最好设置在平面图形有变化处，以利隐藏处理。

框架结构一般采用悬臂梁方案，也可采用双梁双柱方式，但施工较复杂。

2、沉降缝①沉降缝的设置：沉降缝是为了建筑物各部分由于不均匀沉降引起的破坏而设置的变形缝。

下列情况须设置沉降缝：Ⅰ.当建筑物建造在不同的地基土壤上，两部分之间。

Ⅱ.当同一建筑物的相邻部分高度相差两层以上或部分高度差超过10米时。

Ⅲ.当同一建筑相邻基础的结构体系、宽度和埋置深度相差悬殊时。

Ⅳ.原有建筑物和新建建筑物紧相毗连时。

②沉降缝构造：沉降缝与伸缩缝最大的区别在于沉降缝非但将墙、楼层及屋顶部分脱开，而且其基础部分亦必须分离。

沉降缝的宽度随地基情况和建筑物的高度不同而定。

沉降缝一般兼起伸缩缝的作用，其构造与伸缩缝基本相同，但盖缝条及调节片构造必须注意能保证在水平方向和垂直方向自由变形。

3、防震缝对建筑防震来说，一般只考虑水平方向地震波的影响。

在地震区建造房屋，应力求体形简单，重量、刚度对称并均匀分布，建筑物的形心和重心尽可能接近，避免在平面和立面上的突然变化。

同时在地震区最好不设变形缝，以保证结构的整体性，加强整体刚度。

多层砌体房屋，在设计烈度为8度和9度的地震区，当建筑物立面高差大于6米，或建筑物有错层，且楼板错层高差较大；或建筑物各部分结构刚度、质量截然不同时，应设防震缝。
