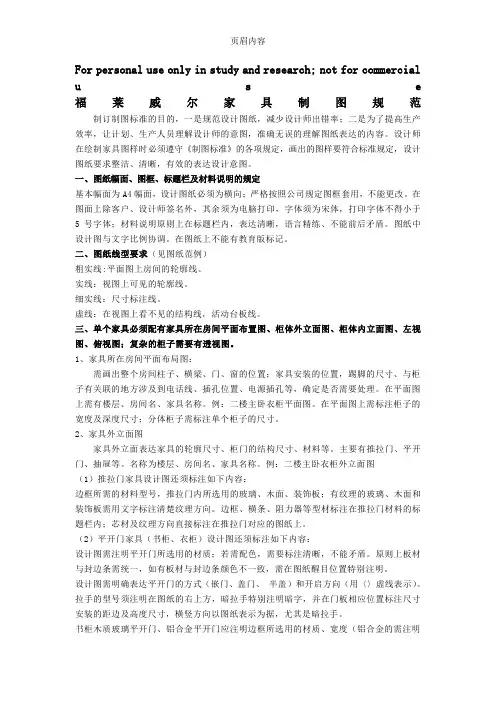

For personal use only in study and research; not for commercial u s e 福莱威尔家具制图规范制订制图标准的目的，一是规范设计图纸，减少设计师出错率；二是为了提高生产效率，让计划、生产人员理解设计师的意图，准确无误的理解图纸表达的内容。
设计师在绘制家具图样时必须遵守《制图标准》的各项规定，画出的图样要符合标准规定，设计图纸要求整洁、清晰，有效的表达设计意图。
一、图纸幅面、图框、标题栏及材料说明的规定基本幅面为A4幅面，设计图纸必须为横向；严格按照公司规定图框套用，不能更改。
在图面上除客户、设计师签名外，其余须为电脑打印，字体须为宋体，打印字体不得小于5号字体；材料说明原则上在标题栏内，表达清晰，语言精练、不能前后矛盾。
图纸中设计图与文字比例协调。
在图纸上不能有教育版标记。
二、图纸线型要求（见图纸范例）粗实线:平面图上房间的轮廓线。
实线：视图上可见的轮廓线。
细实线：尺寸标注线。
虚线：在视图上看不见的结构线，活动台板线。

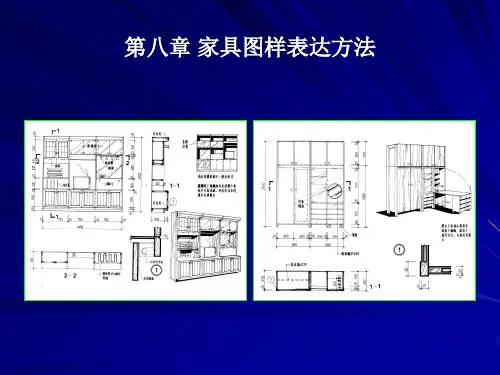

三、单个家具必须配有家具所在房间平面布置图、柜体外立面图、柜体内立面图、左视图、俯视图；复杂的柜子需要有透视图。
1、家具所在房间平面布局图：需画出整个房间柱子、横梁、门、窗的位置；家具安装的位置，踢脚的尺寸、与柜子有关联的地方涉及到电话线、插孔位置、电源插孔等，确定是否需要处理。
在平面图上需有楼层、房间名、家具名称。
例：二楼主卧衣柜平面图。
在平面图上需标注柜子的宽度及深度尺寸；分体柜子需标注单个柜子的尺寸。
2、家具外立面图家具外立面表达家具的轮廓尺寸、柜门的结构尺寸、材料等。
主要有推拉门、平开门、抽屉等。
名称为楼层、房间名、家具名称。
例：二楼主卧衣柜外立面图（1）推拉门家具设计图还须标注如下内容：边框所需的材料型号，推拉门内所选用的玻璃、木面、装饰板；有纹理的玻璃、木面和装饰板需用文字标注清楚纹理方向。
边框、横条、阻力器等型材标注在推拉门材料的标题栏内；芯材及纹理方向直接标注在推拉门对应的图纸上。

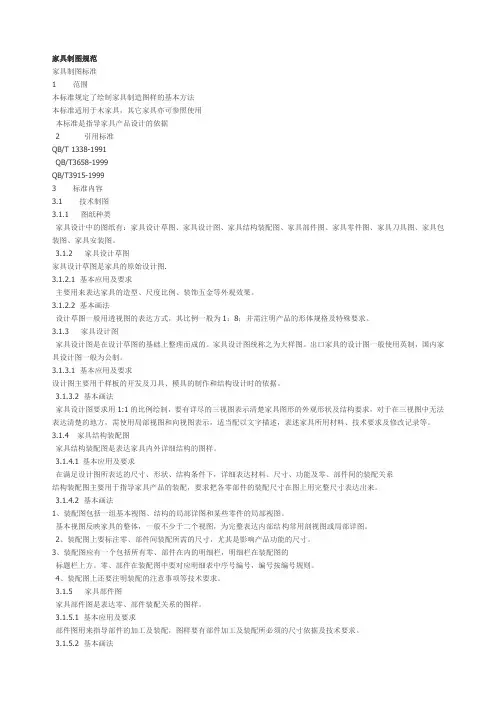

家具制图规范家具制图标准1 范围本标准规定了绘制家具制造图样的基本方法本标准适用于木家具，其它家具亦可参照使用本标准是指导家具产品设计的依据2 引用标准QB/T 1338-1991QB/T3658-1999QB/T3915-19993 标准内容3.1 技术制图3.1.1 图纸种类家具设计中的图纸有：家具设计草图、家具设计图、家具结构装配图、家具部件图、家具零件图、家具刀具图、家具包装图、家具安装图。
3.1.2 家具设计草图家具设计草图是家具的原始设计图.3.1.2.1 基本应用及要求主要用来表达家具的造型、尺度比例、装饰五金等外观效果。
3.1.2.2 基本画法设计草图一般用透视图的表达方式，其比例一般为1：8；并需注明产品的形体规格及特殊要求。
3.1.3 家具设计图家具设计图是在设计草图的基础上整理而成的。
家具设计图统称之为大样图。
出口家具的设计图一般使用英制，国内家具设计图一般为公制。
3.1.3.1 基本应用及要求设计图主要用于样板的开发及刀具、模具的制作和结构设计时的依据。
3.1.3.2 基本画法家具设计图要求用1:1的比例绘制，要有详尽的三视图表示清楚家具图形的外观形状及结构要求，对于在三视图中无法表达清楚的地方，需使用局部视图和向视图表示，适当配以文字描述，表述家具所用材料、技术要求及修改记录等。
3.1.4 家具结构装配图家具结构装配图是表达家具内外详细结构的图样。
3.1.4.1 基本应用及要求在满足设计图所表达的尺寸、形状、结构条件下，详细表达材料、尺寸、功能及零、部件间的装配关系结构装配图主要用于指导家具产品的装配，要求把各零部件的装配尺寸在图上用完整尺寸表达出来。
3.1.4.2 基本画法1、装配图包括一组基本视图、结构的局部详图和某些零件的局部视图。
基本视图反映家具的整体，一般不少于二个视图，为完整表达内部结构常用剖视图或局部详图。
2、装配图上要标注零、部件间装配所需的尺寸，尤其是影响产品功能的尺寸。
