涂膜防水屋面工程施工工艺标准

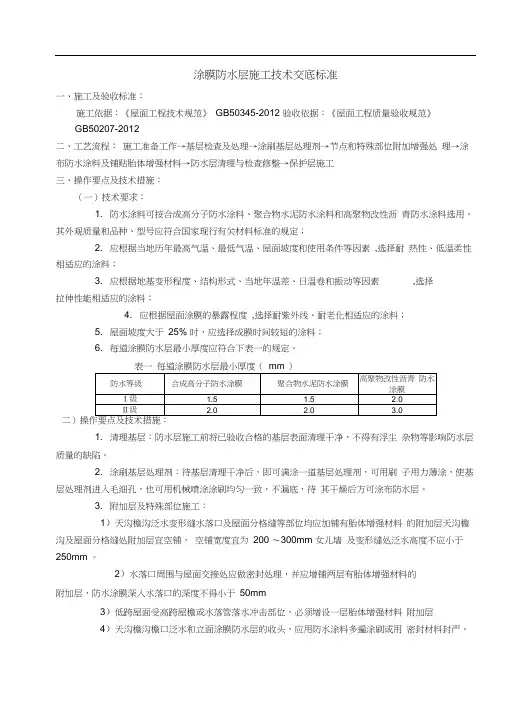

涂膜防水层施工技术交底标准一、施工及验收标准：施工依据：《屋面工程技术规范》GB50345-2012 验收依据：《屋面工程质量验收规范》GB50207-2012二、工艺流程：施工准备工作→基层检查及处理→涂刷基层处理剂→节点和特殊部位附加增强处理→涂布防水涂料及铺贴胎体增强材料→防水层清理与检查修整→保护层施工三、操作要点及技术措施：（一）技术要求：1. 防水涂料可按合成高分子防水涂料、聚合物水泥防水涂料和高聚物改性沥青防水涂料选用，其外观质量和品种、型号应符合国家现行有关材料标准的规定；2. 应根据当地历年最高气温、最低气温、屋面坡度和使用条件等因素,选择耐热性、低温柔性相适应的涂料；3. 应根据地基变形程度、结构形式、当地年温差、日温卷和振动等因素,选择拉伸性能相适应的涂料；4. 应根据屋面涂膜的暴露程度,选择耐紫外线、耐老化相适应的涂料；5. 屋面坡度大于25% 时，应选择成膜时间较短的涂料；6. 每道涂膜防水层最小厚度应符合下表一的规定。

表一每道涂膜防水层最小厚度（mm ）1. 清理基层：防水层施工前将已验收合格的基层表面清理干净，不得有浮尘杂物等影响防水层质量的缺陷。

2. 涂刷基层处理剂：待基层清理干净后，即可满涂一道基层处理剂，可用刷子用力薄涂，使基层处理剂进入毛细孔，也可用机械喷涂涂刷均匀一致，不漏底，待其干燥后方可涂布防水层。

3. 附加层及特殊部位施工：1）天沟檐沟泛水变形缝水落口及屋面分格缝等部位均应加铺有胎体增强材料的附加层天沟檐沟及屋面分格缝处附加层宜空铺，空铺宽度宜为200 ～300mm 女儿墙及变形缝处泛水高度不应小于250mm 。

2）水落口周围与屋面交接处应做密封处理，并应增铺两层有胎体增强材料的附加层，防水涂膜深入水落口的深度不得小于50mm3）低跨屋面受高跨屋檐或水落管落水冲击部位，必须增设一层胎体增强材料附加层4）天沟檐沟檐口泛水和立面涂膜防水层的收头，应用防水涂料多遍涂刷或用密封材料封严。

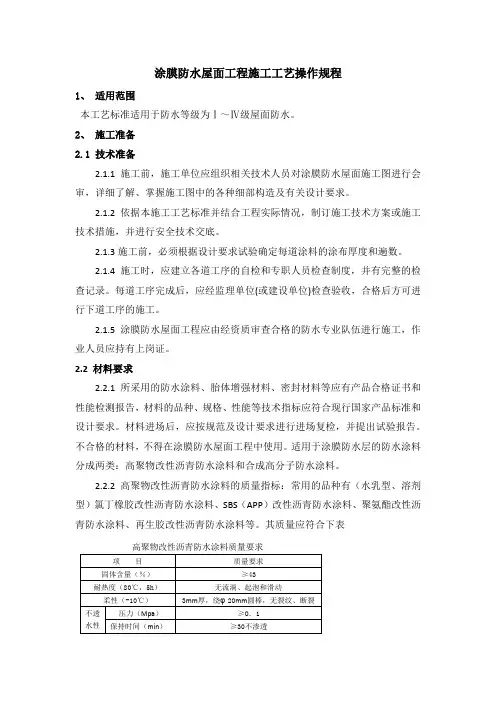

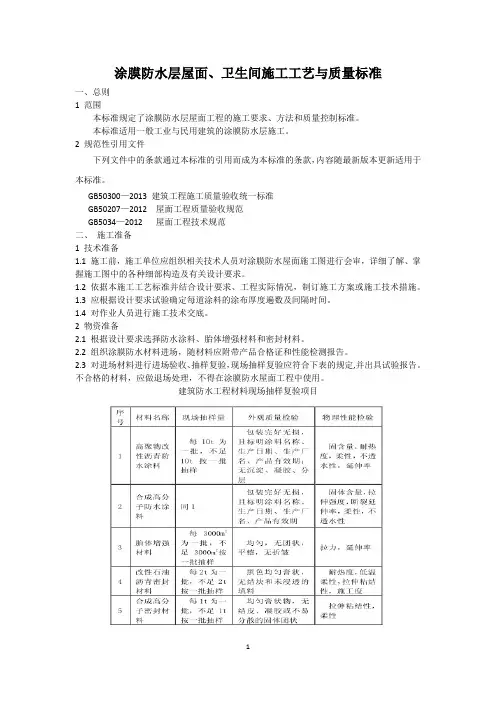

涂膜防水层屋面、卫生间施工工艺与质量标准一、总则1 范围本标准规定了涂膜防水层屋面工程的施工要求、方法和质量控制标准。

本标准适用一般工业与民用建筑的涂膜防水层施工。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。

GB50300—2013 建筑工程施工质量验收统一标准GB50207—2012 屋面工程质量验收规范GB5034—2012 屋面工程技术规范二、施工准备1 技术准备1.1 施工前，施工单位应组织相关技术人员对涂膜防水屋面施工图进行会审，详细了解、掌握施工图中的各种细部构造及有关设计要求。

1.2 依据本施工工艺标准并结合设计要求、工程实际情况，制订施工方案或施工技术措施。

1.3 应根据设计要求试验确定每道涂料的涂布厚度遍数及间隔时间。

1.4 对作业人员进行施工技术交底。

2 物资准备2.1 根据设计要求选择防水涂料、胎体增强材料和密封材料。

2.2 组织涂膜防水材料进场，随材料应附带产品合格证和性能检测报告。

2.3 对进场材料进行进场验收、抽样复验，现场抽样复验应符合下表的规定,并出具试验报告。

不合格的材料，应做退场处理，不得在涂膜防水屋面工程中使用。

建筑防水工程材料现场抽样复验项目2.4 涂膜防水层的厚度符合下表的规定。

涂膜厚度选用表二、施工设施准备1 施工机械垂直运输机械（塔吊、物料提升机等）。

2 工具用具主要施工机具可按防水涂料类型配置。

1) 高聚物改性沥青防水涂料：扫帚、圆滚刷、钢丝刷、腻子刀、油漆刷、拌料桶、手提式电动搅拌器、剪刀等。

2) 聚氨酯防水涂料：扫帚、钢丝刷、腻子刀、圆刮板、圆滚刷、油漆刷、称料桶、拌料桶、手提式电动搅拌器等。

3) 聚合物水泥、丙烯酸酯防水涂料：扫帚、钢丝刷、腻子刀、抹布、凿子、锤子、水桶、称料桶、搅拌桶、手提式电动搅拌器、剪刀、圆滚刷、油漆刷等。

3 监测装置主要监视测量装置有：磅秤、游标卡尺、水平仪、水平尺、检测针等。

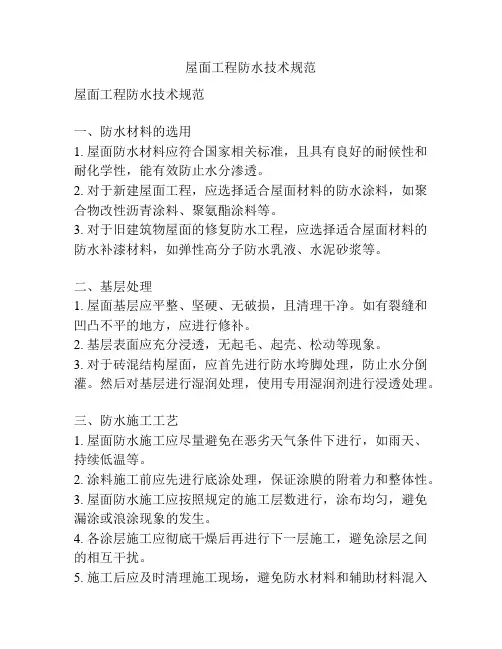

屋面工程防水技术规范屋面工程防水技术规范一、防水材料的选用1. 屋面防水材料应符合国家相关标准，且具有良好的耐候性和耐化学性，能有效防止水分渗透。

2. 对于新建屋面工程，应选择适合屋面材料的防水涂料，如聚合物改性沥青涂料、聚氨酯涂料等。

3. 对于旧建筑物屋面的修复防水工程，应选择适合屋面材料的防水补漆材料，如弹性高分子防水乳液、水泥砂浆等。

二、基层处理1. 屋面基层应平整、坚硬、无破损，且清理干净。

如有裂缝和凹凸不平的地方，应进行修补。

2. 基层表面应充分浸透，无起毛、起壳、松动等现象。

3. 对于砖混结构屋面，应首先进行防水垮脚处理，防止水分倒灌。

然后对基层进行湿润处理，使用专用湿润剂进行浸透处理。

三、防水施工工艺1. 屋面防水施工应尽量避免在恶劣天气条件下进行，如雨天、持续低温等。

2. 涂料施工前应先进行底涂处理，保证涂膜的附着力和整体性。

3. 屋面防水施工应按照规定的施工层数进行，涂布均匀，避免漏涂或浪涂现象的发生。

4. 各涂层施工应彻底干燥后再进行下一层施工，避免涂层之间的相互干扰。

5. 施工后应及时清理施工现场，避免防水材料和辅助材料混入雨水沟内，造成堵塞。

四、防水工程验收1. 施工完成后应进行防水工程验收，确保工程质量达到要求。

2. 对防水层进行适当的检测，如压力试验、承重试验等，确保屋面防水达到设计要求。

3. 验收人员应有相关的防水工程验收资质和经验，对工程质量进行全面检查，并出具相应的验收报告。

以上是屋面工程防水技术规范的基本要点，施工人员在屋面防水施工过程中应严格按照这些规范进行操作，确保工程质量和防水效果。

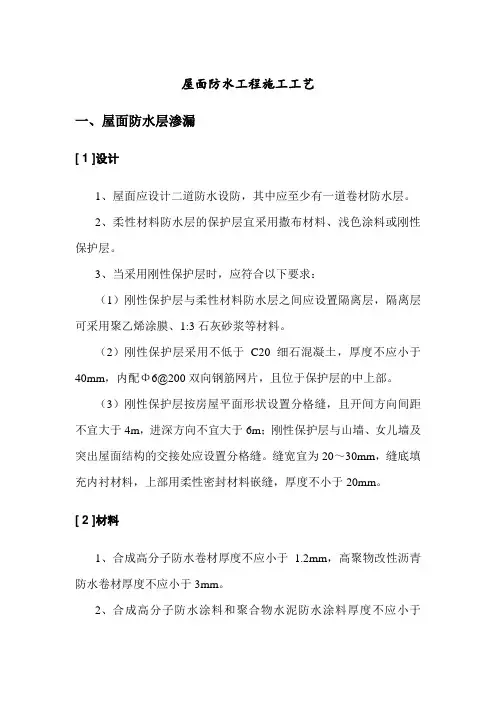

屋面防水工程施工工艺一、屋面防水层渗漏[ 1 ]设计1、屋面应设计二道防水设防，其中应至少有一道卷材防水层。

2、柔性材料防水层的保护层宜采用撒布材料、浅色涂料或刚性保护层。

3、当采用刚性保护层时，应符合以下要求：（1）刚性保护层与柔性材料防水层之间应设置隔离层，隔离层可采用聚乙烯涂膜、1:3石灰砂浆等材料。

（2）刚性保护层采用不低于C20细石混凝土，厚度不应小于40mm，内配Φ6@200双向钢筋网片，且位于保护层的中上部。

（3）刚性保护层按房屋平面形状设置分格缝，且开间方向间距不宜大于4m，进深方向不宜大于6m；刚性保护层与山墙、女儿墙及突出屋面结构的交接处应设置分格缝。

缝宽宜为20～30mm，缝底填充内衬材料，上部用柔性密封材料嵌缝，厚度不小于20mm。

[ 2 ]材料1、合成高分子防水卷材厚度不应小于1.2mm，高聚物改性沥青防水卷材厚度不应小于3mm。

2、合成高分子防水涂料和聚合物水泥防水涂料厚度不应小于1.5mm，高聚物改性沥青防水涂料厚度不应小于3mm。

3、倒置式屋面不得采用体积吸水率大于2%的保温材料。

[ 3 ]细部构造1、天沟、檐沟（1）天沟、檐沟应增设附加层，采用沥青防水卷材时，应增设一层卷材；采用高聚物改性沥青防水卷材或合成高分子防水卷材时，宜采用防水涂膜增强层。

（2）天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度不应小于200mm；天沟、檐沟卷材收头处应密封固定。

（3）斜屋面檐沟的附加层在屋面檐口处要空铺200mm，防水层的收头用水泥钉钉在混凝土斜板上，并用密封材料封口，檐沟下部做鹰嘴和宽度10mm的滴水槽。

2、女儿墙泛水、压顶防水构造应符合下列要求：（1）女儿墙泛水高度距屋面面层最高处不应小于250mm，泛水宜采用浅色涂料或铝箔作保护层。

（2）女儿墙为砖墙时，应在砖墙上留凹槽，卷材收头应压入槽内并用塑料或金属压条钉压固定，嵌填柔性密封材料封闭。

（3）女儿墙为混凝土时，卷材的收头采用镀锌钢板压条或不锈钢压条钉压固定，钉距≤900mm，并用柔性密封材料封闭。

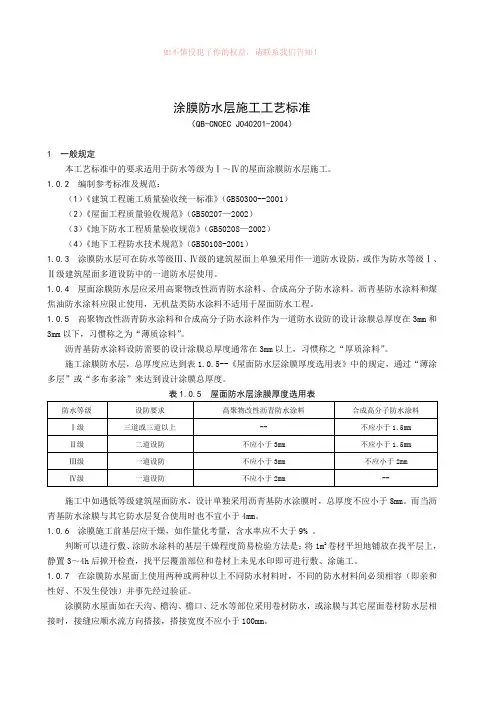

涂膜防水层施工工艺标准（QB-CNCEC J040201-2004）1 一般规定本工艺标准中的要求适用于防水等级为Ⅰ～Ⅳ的屋面涂膜防水层施工。

1.0.2编制参考标准及规范：（1）《建筑工程施工质量验收统一标准》（GB50300--2001）（2）《屋面工程质量验收规范》（GB50207—2002）（3）《地下防水工程质量验收规范》（GB50208—2002）（4）《地下工程防水技术规范》（GB50108-2001）1.0.3涂膜防水层可在防水等级Ⅲ、Ⅳ级的建筑屋面上单独采用作一道防水设防，或作为防水等级Ⅰ、Ⅱ级建筑屋面多道设防中的一道防水层使用。

1.0.4 屋面涂膜防水层应采用高聚物改性沥青防水涂料、合成高分子防水涂料。

沥青基防水涂料和煤焦油防水涂料应限止使用，无机盐类防水涂料不适用于屋面防水工程。

1.0.5 高聚物改性沥青防水涂料和合成高分子防水涂料作为一道防水设防的设计涂膜总厚度在3mm和3mm以下，习惯称之为“薄质涂料”。

沥青基防水涂料设防需要的设计涂膜总厚度通常在3mm以上，习惯称之“厚质涂料”。

施工涂膜防水层，总厚度应达到表1.0.5--《屋面防水层涂膜厚度选用表》中的规定，通过“薄涂多层”或“多布多涂”来达到设计涂膜总厚度。

施工中如遇低等级建筑屋面防水，设计单独采用沥青基防水涂膜时，总厚度不应小于8mm。

而当沥青基防水涂膜与其它防水层复合使用时也不宜小于4mm。

1.0.6 涂膜施工前基层应干燥，如作量化考量，含水率应不大于9% 。

判断可以进行敷、涂防水涂料的基层干燥程度简易检验方法是：将1m2卷材平坦地铺放在找平层上，静置3～4h后掀开检查，找平层覆盖部位和卷材上未见水印即可进行敷、涂施工。

1.0.7 在涂膜防水屋面上使用两种或两种以上不同防水材料时，不同的防水材料间必须相容（即亲和性好、不发生侵蚀）并事先经过验证。

涂膜防水屋面如在天沟、檐沟、檐口、泛水等部位采用卷材防水，或涂膜与其它屋面卷材防水层相接时，接缝应顺水流方向搭接，搭接宽度不应小于100mm。

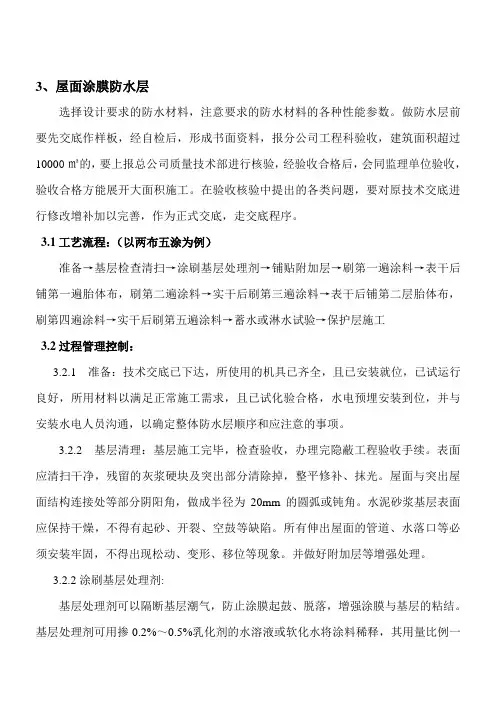

3、屋面涂膜防水层选择设计要求的防水材料，注意要求的防水材料的各种性能参数。

做防水层前要先交底作样板，经自检后，形成书面资料，报分公司工程科验收，建筑面积超过10000㎡的，要上报总公司质量技术部进行核验，经验收合格后，会同监理单位验收，验收合格方能展开大面积施工。

在验收核验中提出的各类问题，要对原技术交底进行修改增补加以完善，作为正式交底，走交底程序。

3.1工艺流程：（以两布五涂为例）准备→基层检查清扫→涂刷基层处理剂→铺贴附加层→刷第一遍涂料→表干后铺第一遍胎体布，刷第二遍涂料→实干后刷第三遍涂料→表干后铺第二层胎体布，刷第四遍涂料→实干后刷第五遍涂料→蓄水或淋水试验→保护层施工3.2过程管理控制：3.2.1 准备：技术交底已下达，所使用的机具已齐全，且已安装就位，已试运行良好，所用材料以满足正常施工需求，且已试化验合格，水电预埋安装到位，并与安装水电人员沟通，以确定整体防水层顺序和应注意的事项。

3.2.2 基层清理：基层施工完毕，检查验收，办理完隐蔽工程验收手续。

表面应清扫干净，残留的灰浆硬块及突出部分清除掉，整平修补、抹光。

屋面与突出屋面结构连接处等部分阴阳角，做成半径为20mm的圆弧或钝角。

水泥砂浆基层表面应保持干燥，不得有起砂、开裂、空鼓等缺陷。

所有伸出屋面的管道、水落口等必须安装牢固，不得出现松动、变形、移位等现象。

并做好附加层等增强处理。

3.2.2涂刷基层处理剂:基层处理剂可以隔断基层潮气，防止涂膜起鼓、脱落，增强涂膜与基层的粘结。

基层处理剂可用掺0.2%～0.5%乳化剂的水溶液或软化水将涂料稀释，其用量比例一般为:防水涂料:乳化剂水溶液（或软水）=1:0.5～1。

对于溶剂型防水涂料，可用相应的溶剂稀释后使用；也可用沥青溶液（即冷底子油）作为基层处理剂，基层处理剂应涂刷均匀，无露底，无堆积。

涂刷时，应用刷子用力薄涂，使涂料尽量刷进基层表面的毛细孔中。

3.2.3铺贴附加层:对一头（防水收头）、二缝（变形缝、分割缝）、三口（水落口、出入口、檐口）及四根（女儿墙根、设备根、管道根、烟囱根）等部位，均加做一布二油附加层，使粘贴密实，然后再与大面同时做防水层涂刷。

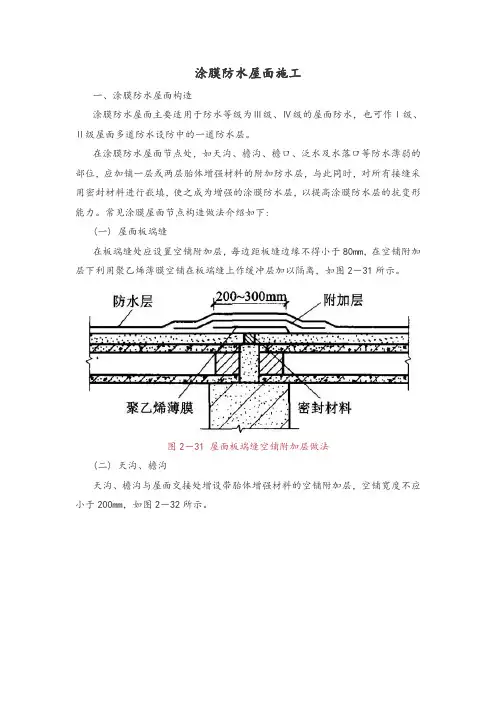

涂膜防水屋面施工一、涂膜防水屋面构造涂膜防水屋面主要适用于防水等级为Ⅲ级、Ⅳ级的屋面防水，也可作Ⅰ级、Ⅱ级屋面多道防水设防中的一道防水层。

在涂膜防水屋面节点处，如天沟、檐沟、檐口、泛水及水落口等防水薄弱的部位，应加铺一层或两层胎体增强材料的附加防水层，与此同时，对所有接缝采用密封材料进行嵌填，使之成为增强的涂膜防水层，以提高涂膜防水层的抗变形能力。

常见涂膜屋面节点构造做法介绍如下:(一) 屋面板端缝在板端缝处应设置空铺附加层，每边距板缝边缘不得小于80mm，在空铺附加层下利用聚乙烯薄膜空铺在板端缝上作缓冲层加以隔离，如图2－31所示。

图2－31 屋面板端缝空铺附加层做法(二) 天沟、檐沟天沟、檐沟与屋面交接处增设带胎体增强材料的空铺附加层，空铺宽度不应小于200mm，如图2－32所示。

图2－32 屋面天沟、檐沟防水做法(三) 檐口节点构造无组织排水檐口的涂膜防水层收头应用防水涂料多遍涂刷或用密封材料封严，檐口下端应做滴水处理，如图2－33所示。

图2－33 屋面檐口做法图2－34 屋面泛水防水做法(四) 泛水节点构造泛水处的涂膜防水层宜直接涂刷至女儿墙的压顶下，收头处理应用防水涂料多遍涂刷封严，并增设带胎体增强材料的附加层，压顶应做防水处理，如图2－34所示。

(五) 变形缝节点构造变形缝内应填充泡沫塑料，其上放衬垫材料，并用卷材封盖；顶部应加扣混凝土盖板或金属盖板，如图2－35所示。

(六) 水落管口节点构造水落管口处用C20细石混凝土找坡，再用20mm厚1∶ 2水泥砂浆抹面。

水落管口周围用密封材料嵌严密，增设带胎体增强材料附加层做法与卷材防水层做法相同，如图2－36所示。

图2－35 屋面变形缝防水做法(七) 伸出屋面管道管道伸出屋面处应用密封材料嵌严实，并增设带胎体增强材料的附加层，其做法与卷材防水层做法相同。

涂膜收头处理应用防水涂料多遍涂刷封严，如图2－37所示。

图2－36 屋面水落管口防水做法图图2－37 伸出屋面管道防水做法二、施工前的准备(一) 技术准备涂膜防水的技术准备包括以下各项工作:(1) 施工前，施工单位应组织相关技术人员对涂膜防水屋面施工图进行会审，详细了解、掌握施工图中的各种细部构造及有关设计要求。

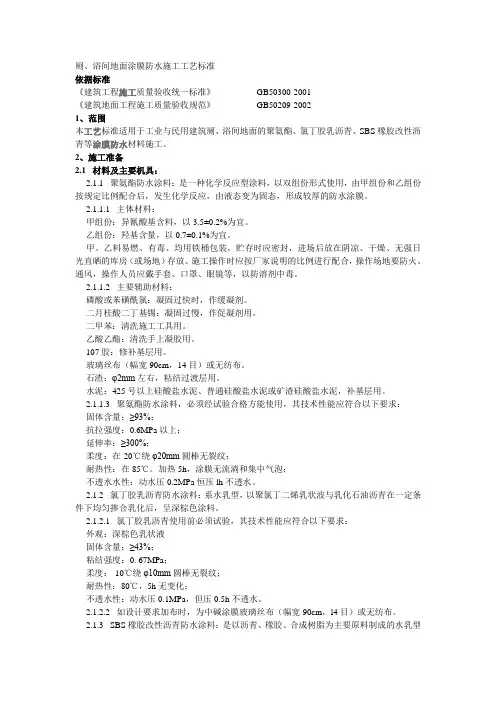

厕、浴间地面涂膜防水施工工艺标准依据标准《建筑工程施工质量验收统一标准》GB50300-2001《建筑地面工程施工质量验收规范》GB50209-20021、范围本工艺标准适用于工业与民用建筑厕、浴间地面的聚氨酯、氯丁胶乳沥青、SBS橡胶改性沥青等涂膜防水材料施工。

2、施工准备2.1 材料及主要机具：2.1.1 聚氨酯防水涂料：是一种化学反应型涂料，以双组份形式使用，由甲组份和乙组份按规定比例配合后，发生化学反应，由液态变为固态，形成较厚的防水涂膜。

2.1.1.1 主体材料：甲组份：异氰酸基含料，以3.5±0.2%为宜。

乙组份：羟基含量，以0.7±0.1%为宜。

甲、乙料易燃、有毒、均用铁桶包装，贮存时应密封，进场后放在阴凉、干燥、无强日光直晒的库房（或场地）存放。

施工操作时应按厂家说明的比例进行配合，操作场地要防火、通风，操作人员应戴手套、口罩、眼镜等，以防溶剂中毒。

2.1.1.2 主要辅助材料：磷酸或苯磺酰氯：凝固过快时，作缓凝剂。

二月桂酸二丁基锡：凝固过慢，作促凝剂用。

二甲苯：清洗施工工具用。

乙酸乙酯：清洗手上凝胶用。

107胶：修补基层用。

玻璃丝布（幅宽90cm，14目）或无纺布。

石渣：φ2mm左右，粘结过渡层用。

水泥：425号以上硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，补基层用。

2.1.1.3 聚氨酯防水涂料，必须经试验合格方能使用，其技术性能应符合以下要求：固体含量：≥93%；抗拉强度：0.6MPa以上；延伸率：≥300%；柔度：在-20℃绕φ20mm圆棒无裂纹；耐热性：在85℃。

加热5h，涂膜无流淌和集中气泡；不透水水性：动水压0.2MPa恒压lh不透水。

2.1.2 氯丁胶乳沥青防水涂料：系水乳型，以聚氯丁二烯乳状波与乳化石油沥青在一定条件下均匀掺合乳化后，呈深棕色涂料。

2.1.2.1 氯丁胶乳沥青使用前必须试验，其技术性能应符合以下要求：外观：深棕色乳状液固体含量；≥43%；粘结强度：0. 67MPa；柔度：-10℃绕φ10mm圆棒无裂纹；耐热性：80℃，5h无变化；不透水性：动水压0.1MPa，但压0.5h不透水。
