预制构件堆放方案(郑大项目)

预制装配式结构结构运输堆放及保护方案1运输1.1货物的重量及堆放（与生产厂家及甲方一起协调后，再设计划），构件出厂时，强度达到100%。

1.2运输车的型号（由生产厂家负责实施及运输）1.3安全措施结构应考虑垂直运输，因为这样既可以避免不必要的损坏，同时又避免了后期的施工难度，装车前先安装吊装架，将结构放置在吊装架子上，然后将结构和架子固定在一起，保证结构在运输的过程中不出现不必要的损坏。

为了结构进入施工现场以及能够在施工现场运输畅通，进入现场主大门道路宽5，保证结构运输车辆能够顺利通行，保证在施工现场转弯、直走等方式的畅通。

1.4.空调板、阳台板、楼梯采用平放运输，用槽钢作搁支点并用保险带扣牢。

阳台和楼梯必须单块运输，不得叠放。

每块叠合板用四块木块作为搁支点，木块尺寸要统一，长度超过4的叠合板应设置六块木块作为搁支点，并用紧绳与运输车固定。

空调板可叠放运输，叠放块数不得超过4块。

叠合板的叠放应尽量保持水平，叠放数量不应多于6块，并且用保险带扣牢。

1.5.运输预制构件时，车启动应慢，车速应匀，转弯变道时要减速，以防墙板倾覆。

1.6.部分运输线路覆盖地下车库，运输车通过地下车库的顶板，顶板的模板支架不拆除并在底部用16#工字钢对梁底部作支撑加固。

2堆放本工程结构的体量大、重量大的特点，结构最重重量估计为4.8左右。

根据上述施工要求以及结构吊装施工的方便，结构管理小组计划设置19个堆场，具体位置详见主体阶段平面布置图。

现场构件存放场地均进行硬化处理和楼板加固措施，并有排水措施；堆放构件的支垫应坚实。

成品经过检验后方准卸货并分类堆放，同时进行标识。

不合格品及时退回。

预制结构运至施工现场后，由75.的汽车吊吊至专用堆放场地内，预制结构堆放必须在构件上加设枕木，场地上的构件应作防倾覆措施。

外墙板采用竖放，插放架用槽钢制作，满足刚度要求，并支垫稳固，墙板搁支点应设在墙板底部两端处，构件采用靠放架立放时，宜对称靠放，与地面的倾斜角度宜大于80°；宜将相邻堆放架连成整体。

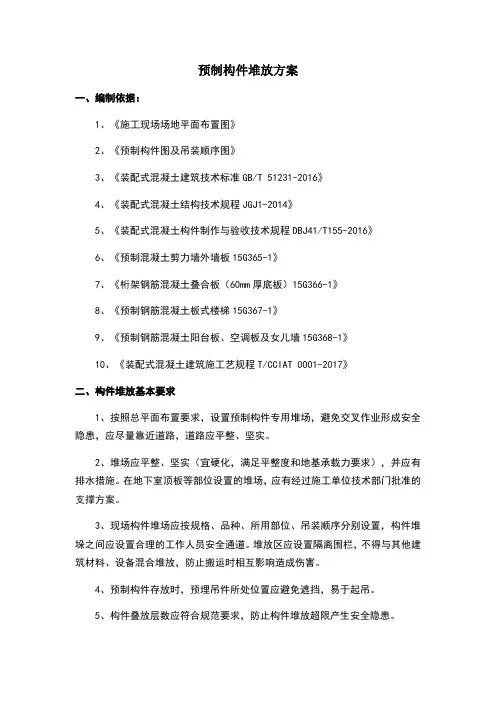

预制构件堆放方案一、编制依据：1、《施工现场场地平面布置图》2、《预制构件图及吊装顺序图》3、《装配式混凝土建筑技术标准GB/T 51231-2016》4、《装配式混凝土结构技术规程JGJ1-2014》5、《装配式混凝土构件制作与验收技术规程DBJ41/T155-2016》6、《预制混凝土剪力墙外墙板15G365-1》7、《桁架钢筋混凝土叠合板（60mm厚底板）15G366-1》8、《预制钢筋混凝土板式楼梯15G367-1》9、《预制钢筋混凝土阳台板、空调板及女儿墙15G368-1》10、《装配式混凝土建筑施工艺规程T/CCIAT 0001-2017》二、构件堆放基本要求1、按照总平面布置要求，设置预制构件专用堆场，避免交叉作业形成安全隐患，应尽量靠近道路，道路应平整、坚实。

2、堆场应平整、坚实（宜硬化，满足平整度和地基承载力要求），并应有排水措施。

在地下室顶板等部位设置的堆场，应有经过施工单位技术部门批准的支撑方案。

3、现场构件堆场应按规格、品种、所用部位、吊装顺序分别设置，构件堆垛之间应设置合理的工作人员安全通道。

堆放区应设置隔离围栏，不得与其他建筑材料、设备混合堆放，防止搬运时相互影响造成伤害。

4、预制构件存放时，预埋吊件所处位置应避免遮挡，易于起吊。

5、构件叠放层数应符合规范要求，防止构件堆放超限产生安全隐患。

6、插架应有足够的刚度和稳定性，相邻插架宜连成整体并定期进行检查7、夹心保温外墙构件存放处2m范围内不应有动火作业。

8、构件堆场周围应设置围栏，并悬挂安全警示牌。

9、构件宜布置在塔吊起重能力覆盖范围之内，堆场中预制构件堆放以吊装次序为原则，并对进场的每块板按吊装次序编号，应尽量布置在建筑物的外围并严格分类堆放。

10、构件标识信息清晰、完整，宜布置在构件正面或侧面，便于识读，并注意保护。

三、不同类型构件堆放要求1、预制墙板①预制内外墙板采用专用支架直立存放，吊装点朝上放置，支架应有足够的强度和刚度，门窗洞口的构件薄弱部位，应用采取防止变形开裂的临时加固措施。

预制构件的起吊、运输、堆放、拼装方案目录一、内容概要 (2)1.1 编制目的 (2)1.2 编制依据 (3)二、预制构件生产工艺简介 (4)2.1 构件类型 (4)2.2 生产工艺流程 (5)三、起吊方案 (6)3.1 起吊设备选择 (7)3.2 起吊作业流程 (8)3.3 起吊安全措施 (9)四、运输方案 (10)4.1 运输设备选择 (11)4.2 运输路线规划 (12)4.3 运输过程控制 (13)五、堆放方案 (14)5.1 堆放场地要求 (15)5.2 堆放构件方法 (17)5.3 堆放安全措施 (17)六、拼装方案 (19)6.1 拼装前准备 (20)6.2 拼装作业流程 (21)6.3 拼装质量控制 (22)七、应急预案 (23)7.1 起吊、运输、堆放、拼装过程中可能出现的紧急情况 (25)7.2 应急预案启动程序 (26)7.3 应急救援措施 (26)一、内容概要本预制构件方案旨在详细规划预制构件的起吊、运输、堆放及拼装过程，确保各环节的安全性和高效性。

方案首先分析预制构件的结构特点和施工需求，进而制定相应的起吊策略，包括选用合适的起重设备、确定吊装位置及路线等。

在运输环节，综合考虑构件重量、体积及运输距离等因素，选择合理的运输方式和路线，以确保构件在规定时间内安全送达施工现场。

根据预制构件的尺寸、重量和存放要求，选择合适的堆放场地，并制定详细的堆放方案，以确保构件在堆放过程中的稳定性和安全性。

在拼装环节，依据设计图纸和施工规范，制定详细的拼装计划，包括构件拼装顺序、连接方式及质量控制措施等。

方案还需考虑施工现场的实际情况，如场地条件、人员配备及施工设备等，以确保预制构件的顺利安装和结构性能的达标。

1.1 编制目的为确保预制构件在施工过程中的安全、高效及合理，本方案旨在明确预制构件的起吊、运输、堆放及拼装全过程的管理方法和操作流程。

通过科学合理的策划与实施，本方案旨在提高工作效率，降低施工成本，保障工程质量，并确保施工现场的安全与整洁。

装配式停车楼预制构件运输及堆放方案一、内容描述关于即将进行的装配式停车楼预制构件的运输及堆放工作，这是一个既重要又需要细致安排的环节。

接下来我们就来详细聊聊具体安排。

首先得说说这些预制构件，它们都是精心制作、高标准要求的部件，是我们停车楼建设的核心部分。

现在它们要从工厂运到工地，这个过程中得保证它们的安全和完整，一点损伤都不能有。

所以啊运输的方式和路线都得好好规划，得选择经验丰富、技术过硬的运输队伍，用合适的运输工具，确保构件稳稳当当、安全无虞地到达目的地。

到了工地之后，这些预制构件要有一个合理的堆放场所。

得找一块平坦、坚实的场地，这样才能保证构件不会被压坏或者变形。

还有堆放的方式也要考虑到，不能随便堆在一起，得按照构件的大小、重量和类型来分类堆放，这样才能确保它们的安全和方便使用。

1. 背景介绍：介绍当前城市停车难的问题以及装配式停车楼的发展情况近年来随着城市快速发展，车辆数量急剧增长，停车难已成为众多城市共同面临的问题。

在繁华的都市里，大街小巷经常能看到车满为患的景象，这不仅给市民的出行带来极大的不便，也给城市的交通管理带来了巨大挑战。

为了解决这一难题，装配式停车楼作为一种新型解决方案逐渐进入人们的视野。

这种装配式停车楼采用预制构件进行搭建，具有建设速度快、占地面积小、空间利用率高等优点。

随着技术的不断进步，越来越多的城市开始尝试采用这种方式来缓解停车压力。

但随之而来的问题是，预制构件的运输和堆放成为影响装配式停车楼建设效率的重要环节。

因此我们需要一个合理、高效的运输及堆放方案，确保构件的安全、节省成本，并为装配式停车楼的建设保驾护航。

2. 预制构件的重要性：强调预制构件在装配式停车楼建设中的关键作用接下来我们来详细说说预制构件在装配式停车楼建设中的重要作用。

这可真不是小事儿，预制构件的重要性，就好比拼图游戏中的每一块拼图，缺了哪一块都不完整。

想象一下装配式停车楼就像是我们搭积木一样，一块一块地组合起来。

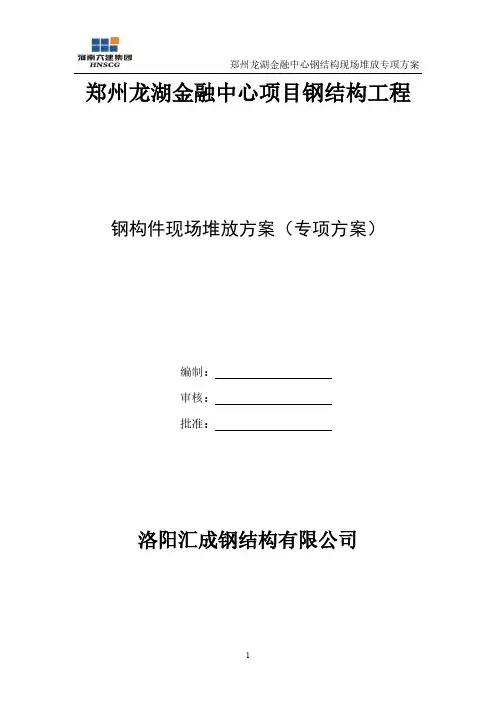

郑州龙湖金融中心项目钢结构工程钢构件现场堆放方案（专项方案）编制：审核：批准：洛阳汇成钢结构有限公司目录一．工程概况 (3)（一）建筑设计概况 (3)（二）结构设计概况 (3)二．组织管理体系 (3)（一）钢构件堆放管理目标 (3)（二）管理机构 (3)（三）领导小组职责 (3)三、钢构件现场堆放采取的措施 (4)四、附图—现场钢构件堆放平面布置图 (6)一．工程概况（一）建筑设计概况本工程位于郑东新区龙湖湖心区域，由混凝土结构的商业和钢结构的连廊、柱廊组成，其中室外独立柱廊和各单元的连接室外平台采用钢结构；室外钢平台采用混凝土楼板，支撑平台的钢梁一端固定支座，一端滑动支座，钢梁上栓钉绑扎钢筋浇筑混凝土；刚柱廊采用钢框架结构，钢梁采用工字梁，钢柱采用圆钢管柱，柱脚采用外包式柱脚构造，框架的抗震等级为四级，本工程钢结构的安全等级为二级，结构设计使用年限为50年。

（二）结构设计概况本工程钢结构分项为以下几种类型：连廊、钢楼梯、环廊埋件；连廊、钢楼梯、环廊钢结构；钢柱为圆管柱独立柱廊，钢梁为H型钢梁，连廊位于商业楼连接处，环廊位于室外，可独立施工，但由于现场场地条件限制，故施工时间较靠后；二．组织管理体系（一）钢构件堆放管理目标1、保证钢构件产品质量合格；2、有效的进行成品保护；（二）管理机构成立钢构件现场管理的领导小组，形成有效的管理制度。

领导小组组长：朱航星组员：高明、程东东（三）领导小组职责领导小组成员负责对项目部钢构件堆放工作的监督、实施，并指导现场钢构件如何堆放。

1、开展安全宣传教育，普及安全知识；讲明构件堆放原则。

2、定期进行检查，消除质量、进度隐患。

3、做好钢构件堆放的管理工作。

三、钢构件现场堆放采取的措施本工程中材料的科学管理，有序堆放是整个工程能否顺利进行的前提条件，根据每栋楼每节钢柱、梁等的用钢量和现场施工条件，给构件堆放和管理带来了很大的难度。

根据以往的施工经验，将采用“对号入座”法进行构件堆放和管理。

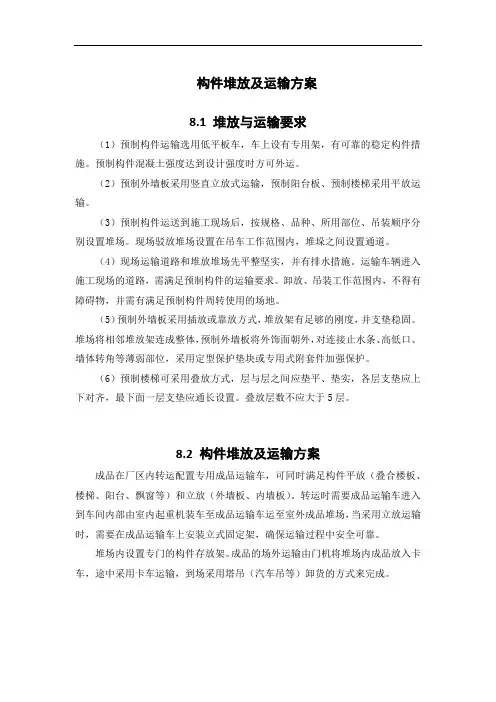

构件堆放及运输方案8.1 堆放与运输要求（1）预制构件运输选用低平板车，车上设有专用架，有可靠的稳定构件措施。

预制构件混凝土强度达到设计强度时方可外运。

（2）预制外墙板采用竖直立放式运输，预制阳台板、预制楼梯采用平放运输。

（3）预制构件运送到施工现场后，按规格、品种、所用部位、吊装顺序分别设置堆场。

现场驳放堆场设置在吊车工作范围内，堆垛之间设置通道。

（4）现场运输道路和堆放堆场先平整坚实，并有排水措施。

运输车辆进入施工现场的道路，需满足预制构件的运输要求。

卸放、吊装工作范围内，不得有障碍物，并需有满足预制构件周转使用的场地。

（5）预制外墙板采用插放或靠放方式，堆放架有足够的刚度，并支垫稳固。

堆场将相邻堆放架连成整体，预制外墙板将外饰面朝外，对连接止水条、高低口、墙体转角等薄弱部位，采用定型保护垫块或专用式附套件加强保护。

（6）预制楼梯可采用叠放方式，层与层之间应垫平、垫实，各层支垫应上下对齐，最下面一层支垫应通长设置。

叠放层数不应大于5层。

8.2 构件堆放及运输方案成品在厂区内转运配置专用成品运输车，可同时满足构件平放（叠合楼板、楼梯、阳台、飘窗等）和立放（外墙板、内墙板）。

转运时需要成品运输车进入到车间内部由室内起重机装车至成品运输车运至室外成品堆场，当采用立放运输时，需要在成品运输车上安装立式固定架，确保运输过程中安全可靠。

堆场内设置专门的构件存放架。

成品的场外运输由门机将堆场内成品放入卡车，途中采用卡车运输，到场采用塔吊（汽车吊等）卸货的方式来完成。

图8-8.2-1 PC构件立式堆放架及楼梯平放实景图图8-8.2-2 PC构件装车图8-8.2-3 PC构件靠放图8-8.2-4 PC构件插放图图8-8.2-5 PC构件现场吊装图。

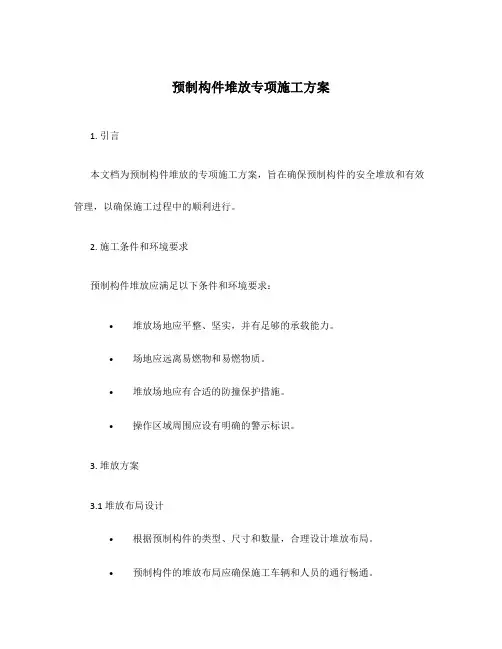

预制构件堆放专项施工方案1. 引言本文档为预制构件堆放的专项施工方案，旨在确保预制构件的安全堆放和有效管理，以确保施工过程中的顺利进行。

2. 施工条件和环境要求预制构件堆放应满足以下条件和环境要求：•堆放场地应平整、坚实，并有足够的承载能力。

•场地应远离易燃物和易燃物质。

•堆放场地应有合适的防撞保护措施。

•操作区域周围应设有明确的警示标识。

3. 堆放方案3.1 堆放布局设计•根据预制构件的类型、尺寸和数量，合理设计堆放布局。

•预制构件的堆放布局应确保施工车辆和人员的通行畅通。

•预制构件堆放布局应考虑到施工过程中的顺序和便捷性。

3.2 堆放操作流程•确定预制构件的堆放标准和要求。

•按照堆放标准和要求，将预制构件装卸到指定的堆放区域。

•严格按照计划进行预制构件的堆放操作，避免交叉堆放和混乱堆放。

•基于安全考虑，堆放高度不宜过高，以免发生倒塌和安全事故。

3.3 堆放安全措施•搭设合适的安全标识和警示标识，以提醒人员注意安全。

•在预制构件堆放区域设置防护栏杆，确保施工人员和其他人员的安全。

•定期检查预制构件堆放区域，及时排除安全隐患。

4. 文档管理本文档的管理责任人为项目经理，负责对文档进行更新和修订，并及时向相关人员发布最新版本。

5. 培训和培训记录为确保预制构件堆放方案的有效实施，项目经理应组织相关人员进行培训，培训内容包括：•预制构件堆放的标准和要求。

•预制构件堆放的操作流程和安全措施。

培训记录应详细记录参与培训的人员和培训内容，并由相关人员签字确认。

6. 风险评估和安全预防措施在预制构件堆放过程中，存在一定的安全风险，为减少安全事故的发生，应进行风险评估，并采取相应的安全预防措施，包括但不限于：•定期检查堆放场地和预制构件的安全情况。

•加强安全教育和培训，提高工人安全意识。

•检查和维护堆放设备和工具的安全性能。

7. 堆放监督和质量控制项目经理应定期对预制构件的堆放情况进行监督和检查，并对不符合要求的堆放情况进行整改和处理。

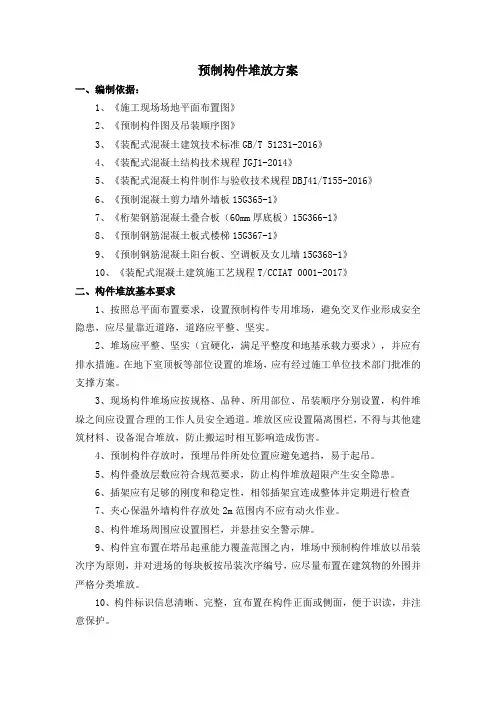

预制构件堆放方案一、编制依据：1、《施工现场场地平面布置图》2、《预制构件图及吊装顺序图》3、《装配式混凝土建筑技术标准GB/T 51231-2016》4、《装配式混凝土结构技术规程JGJ1-2014》5、《装配式混凝土构件制作与验收技术规程DBJ41/T155-2016》6、《预制混凝土剪力墙外墙板15G365-1》7、《桁架钢筋混凝土叠合板（60mm厚底板）15G366-1》8、《预制钢筋混凝土板式楼梯15G367-1》9、《预制钢筋混凝土阳台板、空调板及女儿墙15G368-1》10、《装配式混凝土建筑施工艺规程T/CCIAT 0001-2017》二、构件堆放基本要求1、按照总平面布置要求，设置预制构件专用堆场，避免交叉作业形成安全隐患，应尽量靠近道路，道路应平整、坚实。

2、堆场应平整、坚实（宜硬化，满足平整度和地基承载力要求），并应有排水措施。

在地下室顶板等部位设置的堆场，应有经过施工单位技术部门批准的支撑方案。

3、现场构件堆场应按规格、品种、所用部位、吊装顺序分别设置，构件堆垛之间应设置合理的工作人员安全通道。

堆放区应设置隔离围栏，不得与其他建筑材料、设备混合堆放，防止搬运时相互影响造成伤害。

4、预制构件存放时，预埋吊件所处位置应避免遮挡，易于起吊。

5、构件叠放层数应符合规范要求，防止构件堆放超限产生安全隐患。

6、插架应有足够的刚度和稳定性，相邻插架宜连成整体并定期进行检查7、夹心保温外墙构件存放处2m范围内不应有动火作业。

8、构件堆场周围应设置围栏，并悬挂安全警示牌。

9、构件宜布置在塔吊起重能力覆盖范围之内，堆场中预制构件堆放以吊装次序为原则，并对进场的每块板按吊装次序编号，应尽量布置在建筑物的外围并严格分类堆放。

10、构件标识信息清晰、完整，宜布置在构件正面或侧面，便于识读，并注意保护。

三、不同类型构件堆放要求1、预制墙板①预制内外墙板采用专用支架直立存放，吊装点朝上放置，支架应有足够的强度和刚度，门窗洞口的构件薄弱部位，应用采取防止变形开裂的临时加固措施。

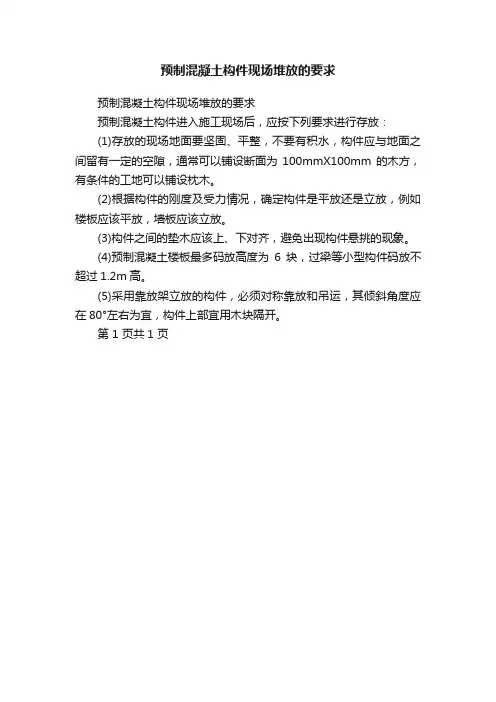

预制混凝土构件现场堆放的要求
预制混凝土构件现场堆放的要求
预制混凝土构件进入施工现场后，应按下列要求进行存放：
(1)存放的现场地面要坚固、平整，不要有积水，构件应与地面之间留有一定的空隙，通常可以铺设断面为100mmX100mm的木方，有条件的工地可以铺设枕木。

(2)根据构件的刚度及受力情况，确定构件是平放还是立放，例如楼板应该平放，墙板应该立放。

(3)构件之间的垫木应该上、下对齐，避免出现构件悬挑的现象。

(4)预制混凝土楼板最多码放高度为6块，过梁等小型构件码放不超过1.2m高。

(5)采用靠放架立放的构件，必须对称靠放和吊运，其倾斜角度应在80°左右为宜，构件上部宜用木块隔开。

第 1 页共1 页。

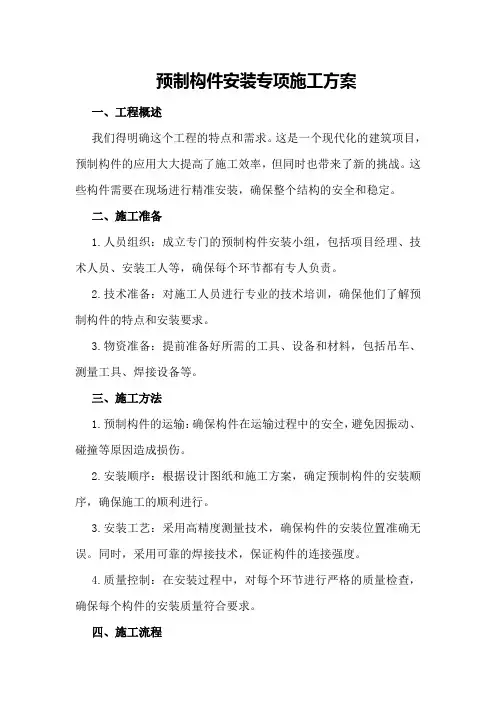

预制构件安装专项施工方案一、工程概述我们得明确这个工程的特点和需求。

这是一个现代化的建筑项目，预制构件的应用大大提高了施工效率，但同时也带来了新的挑战。

这些构件需要在现场进行精准安装，确保整个结构的安全和稳定。

二、施工准备1.人员组织：成立专门的预制构件安装小组，包括项目经理、技术人员、安装工人等，确保每个环节都有专人负责。

2.技术准备：对施工人员进行专业的技术培训，确保他们了解预制构件的特点和安装要求。

3.物资准备：提前准备好所需的工具、设备和材料，包括吊车、测量工具、焊接设备等。

三、施工方法1.预制构件的运输：确保构件在运输过程中的安全，避免因振动、碰撞等原因造成损伤。

2.安装顺序：根据设计图纸和施工方案，确定预制构件的安装顺序，确保施工的顺利进行。

3.安装工艺：采用高精度测量技术，确保构件的安装位置准确无误。

同时，采用可靠的焊接技术，保证构件的连接强度。

4.质量控制：在安装过程中，对每个环节进行严格的质量检查，确保每个构件的安装质量符合要求。

四、施工流程1.预制构件进场：对进场的构件进行检查，确保其符合设计要求和标准。

2.基础处理：对基础进行平整、清理，确保构件安装的稳定性。

3.构件安装：按照设计图纸和施工方案，进行预制构件的安装。

4.连接固定：采用可靠的连接方式，将构件固定在预定的位置。

5.检查验收：安装完成后，对整个结构进行检查验收，确保其安全、稳定。

五、安全措施1.安全防护：施工现场设置安全防护设施，如安全网、防护栏等，确保施工人员的安全。

2.施工培训：对施工人员进行安全培训，提高他们的安全意识。

3.应急预案：制定应急预案，确保在发生突发情况时能够及时应对。

六、施工难点及解决方案1.难点：预制构件的尺寸较大，运输和安装过程中容易受到损伤。

解决方案：采用专业的运输工具和安装设备，确保构件的安全。

2.难点：构件安装精度要求高，容易出现误差。

解决方案：采用高精度测量技术和可靠的安装工艺，确保构件的安装精度。
