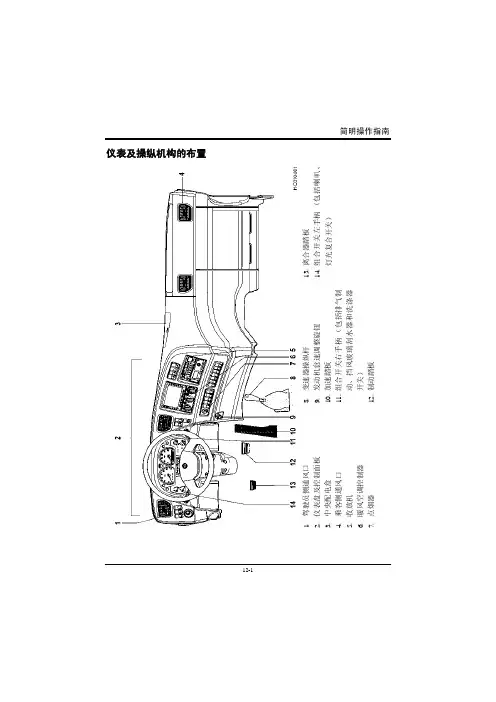

简明操作指南12-1仪表及操纵机构的布置1.驾驶员侧通风口2.仪表盘及控制面板3.中央配电盒4.乘客侧通风口5.收放机6.暖风空调控制器7.点烟器8.变速器操纵杆9.发动机怠速调整旋钮10.加速踏板11.组合开关右手柄（包括排气制动、挡风玻璃刮水器和洗涤器开关）12.制动踏板13.离合器踏板14.组合开关左手柄（包括喇叭、灯光复合开关）简明操作指南12-2重要报警指示以下指示灯或警报灯亮时，请密切注意相关指示与报警信息，如果警报灯或指示灯持续点亮而故障无法排除，请及时与东风商用车技术服务中心（站）联系。

不充电指示灯当钥匙开关处在 ON 的位置，且发动机未起动时，该指示灯亮。

发动机起动后，发电机给蓄电池进行充电时，该灯熄灭。

任何时候该指示灯亮，表示发电机未给蓄电池充电。

机油压力过低警报灯当钥匙开关在ON 位置时，该灯不亮。

在发动机运转过程中，当机油压力过低时，该灯就点亮报警。

当机油压力警报灯亮时，禁止车辆继续行驶。

空滤阻塞警报灯当该灯亮时，表示发动机空气滤清器进气阻力偏大，进气不畅通。

应停车对空气滤清器进行清洁或更换，直到该灯熄灭。

水位过低指示灯发动机副水箱水位低时，该指示灯亮，同时仪表上蜂鸣器鸣叫报警。

冷却液不足而车辆继续行驶，会引起发动机过热损坏。

简明操作指南12-3水温过高指示灯当冷却液温度过高时，该指示灯亮，同时仪表上蜂鸣器鸣叫报警。

冷却液温度过高而车辆继续行驶，会引起发动机过热损坏。

制动气压过低警报灯车辆行驶过程中，当贮气筒中的气压低于590±25kPa 时，该灯点亮同时仪表上的蜂鸣器鸣响。

车辆静止时（驻车制动指示灯亮），如果贮气筒中的气压低于590±30kPa ，气压报警指示灯亮但是蜂鸣器不响。

上述情况出现时,应等制动气压达到要求或排除故障后,车辆才能起步行驶。

车门开启报警灯当有任意一个车门没有关闭时，该报警灯亮。

安全带指示灯驾驶员未系安全带时，该指示灯亮，提示驾驶人员系安全带。

仪表基础知识培训讲义共38页文档

仪表基础知识培训讲义共38页文档

仪表基础知识培训讲义
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank you
组合仪表总成入门级培训_朱深义

组合仪表总成入门级培训_朱深义

组合仪表总成入门级培训
2011年06月30日
立体造型设计的凯美瑞仪表盘
像赛车一样的筒式仪表盘
MINI 车型的仪表盘很有特色，符合车本身的个性
一家国外厂商做的多功能仪表盘试用于现在家庭轿车上
路虎未来智能仪表盘 12寸 高清LCD屏、中央GPS可显示 四周影响、环绕音响
从外观上来看，传统仪表盘大都采用数字加摸拟形式，既不美观也不稳定。 而数字化仪表盘将显示位置远视点化，使得焦点更加清晰，确保了良好的可 辨认性，非常 清晰易读。从目前整个发展趋势来讲，特别是结合现在多媒 体的技术，包括显示技术，个性化的集中式大屏幕设计风格代表了当前的趋 势，也代表了设计的潮流。
二、汽车仪表结构
仪表总成的结构 长安轿车仪表总成主要由电路板、仪表面罩、底壳组成。主体 部分是电路板。电路板上安装有指示灯、控制器、步进电机。 它的核心部件是微控制器（MCU）和步进电机。
二、汽车仪表结构
仪表微控制器（MCU） 长安轿车仪表采用微控制器（MCU）处理各传感器的反馈信号，然后
将里程、水温、燃油、发动机转速信号处理转化后输出到仪表的步进电机， 驱动步进电机使仪表指针动作显示车辆信息。
三、车速表里程表
车速表
5V
？V
0V
0V
IC
车速传感器
发出方波信号
D/A
指示
变速箱将转矩传递给车速传感器
传感器内部的霍尔元件将转速转化成脉冲信号给仪表
仪表电路将脉冲信号转化成执行器能够识别的正 弦波驱动执行器动作
三、车速表里程表
车速传感器
现在普遍应用的传感 器为霍尔元件式传感器。 霍尔传感器由转轴带动磁 钢旋转，磁钢每转过一对 磁极霍尔元件输出一次电 位变化，即一个脉冲信号 （每转输出8个脉冲）， 脉冲信号经电路转换，即 可测量到相应的车速。
