SDH告警

SDH常见告警分析与信号流
一、SDH常见告警分析
1、告警概述
SDH(Synchronous Optical Network)是一个如今非常流行的高速数字
传输技术，它将各种网络服务联接到一个基于光纤的正交网中。

通过在此
网络上提供端到端的数据传输，SDH能够实现更高的带宽，更低的成本以
及更高的可靠性。

SDH技术具有较高的灵活性和可靠性，但它也存在一定的风险，典型
表现为传输质量下降、网络中断，网络性能下降等。

要确保网络可靠，运营商必须采取一些措施来监控网络，检测可能会
引起故障的事件，并及时采取有效的故障处理措施。

其中SDH告警检测是一种常见的故障监控技术，它可以发现和跟踪SDH网络中出现的异常情况，从而及时发现故障源，有效的处理网络故障。

2、常见SDH告警
SDH网络中的常见告警主要包括以下几类：
(1)信号失步：又叫网元失步，是指在SDH网络中，网元的时钟和信
号的传输时间不一致，导致网络的传输出现失步现象。

(2)传输质量异常告警：SDH的传输质量是指把原始信号转换为该网
络的Status Bits格式并在网络内传输时，信号的损耗、延时、差错率、
帧丢失率等参数；当这些参数超过允许的阈值时，就会产生传输质量异常
告警。

SDH常见告警及处理方法
一、SDH常见告警
1、AIS(Alarm Indication Signal):系统发生严重故障，但故障定位困难时发出的报警信号，其特征是所有光纤信道的信号都变为8kHz的正弦波。

2、RDI 告警：Remote Defect Indication，用来标识由网络其中一端的故障引起的报警信号，其特征是只有发送方端口发出的信号变为
8kHz 正弦波，接收端口不发生改变。

3、LOS(Loss of Signal): 信号丢失告警，当根据多模解调器的输出结果发现收发光纤的质量有问题时，就发出此类报警。

4、LOF (Loss Of Frame):帧丢失告警，当多模解调器未能正确解调出SDH/SONET信号帧，只能解调出时隙时，就发出此类报警。

5、LOFL(Loss Of Frame Lock)：解调锁定丢失告警，当多模解调器未能正确解调SDH/SONET信号帧，会给发出此类报警。

6、TIM（Trace Identify Mismatch）：诊断路径标识错误报警，当多模解调器识别进入端口的信号的诊断路径标识，与设置的诊断路径标识不一致时，就发出此报警。

7、STU（Signal Fail）：发射信号失效报警，当多模解调器发射板信号失效时，就发出此报警。

二、SDH常见告警的处理原则
1、首先仔细考察AIS信号，是否处纤芯断纤等原因导致的。

2、考察RDI信号，区分是单向报警还是双向报警，以及是否真的是本段线路出现问题还是根据RDI反向传输到下一个站点的问题。

SDH常见告警及处理故障定位关键是：将故障点准确地定位到单站。

故障定位的一般原则可总结为四句话：先外部，后传输；先网络，后网元；先高速，后低速；先高级，后低级。

故障定位的一般原则可总结如下：先定位外部，后定位传输在定位故障时，应先确定外部的可能将因素，例如光纤割断，交会设备故障或电源问题等。

先定位网络，后定位网元在定位故障时，首先要尽可能准确地定位出是哪个站的问题。

先高速部分，后低速部分从告警信号过程中将可以窥见，高速信号的监视系统常常可以引发低速信号的监视系统；因此在故障定位时，应先确定高速部分的故障。

先分析高级别监视系统，后分析高级别监视系统在分析告警时，应首先分析高级别的告警，如紧急告警、主要告警；然后再分析低级别的告警，如次要告警和提示告警。

一、应急监视系统类1、r_los告警表示接收线路侧信号丢失（receivelossofsignal），为应急监视系统，sl16板会呈报此监视系统。

告警原因断纤；?线路衰耗过小；?本板发送方向故障；对端站发送部分故障，线路发送失效；对端站交叉时钟板故障或不即位。

处理步骤：如果相连两端的线路板同时宣告r-los,用网管查阅升空光功率正常，则必须为光缆故障。

检查对端光板发射功率与否正常，如果不正常，更改线路板洁净本站尾纤接点和线路板发送光口，查阅监视系统与否确定用光功率计检查本站光发送与否正常，如果正常，更改线路板检查本站的法兰盘和光衰减器与否相连接恰当，光衰减器的膨胀值与否过小。

恰当采用法兰盘和光衰减器后，查阅监视系统与否确定。

r_los告警为高级告警，跟随它出现的会有r_lof、aps_indi、au_ais、ms_ais，往往处置回去r_los监视系统后，追随它发生的许多监视系统可以随着消失。

2、bus_err.详述bus_err告警表示总线错误告警（buserror），为紧急告警，gxcs，excs板会上报此告警。

告警原因交叉芯片损毁；线路板至交叉板的母板总线糟。

常见告警表4-2至表4-88为常见告警的原因及处理方法，在维护工作中可以作为参考。

表4-2 2.5G光接收信号丢失表4-3 622M光接收信号丢失表4-4 155M光接收信号丢失表4-5 140M电信号丢失表4-6 45M电信号丢失表4-7 34M电信号丢失表4-8 2M电信号丢失表4-9 CV性能超值表4-10 帧丢失表4-11 不可用时间开始（再生段）表4-12 B1 UAS性能超值表4-13 帧失步表4-14 OFS性能超值（OFS：帧失步秒）表4-15 再生段信号劣化表4-16 B1 SES性能超值表4-17 B1 ES性能超值表4-18 B1 BBE性能超值表4-19 复用段告警指示信号表4-20 不可用时间开始（复用段）表4-21 复用段远端缺陷指示表4-22 B2 UAS性能超值表4-23 B2 FEUAS性能超值表4-24 复用段信号劣化表4-25 B2误码过限表4-26 B2 SES性能超值表4-27 B2 FESES性能超值表4-28 B2 ES性能超值表4-29 B2 FEES性能超值表4-30 B2 BBE性能超值表4-31 B2 FEBBE性能超值表4-32 复用段保护倒换事件表4-33 AU4通道告警指示信号、不可用时间开始表4-34 AU4指针丢失表4-35远端缺陷指示（高阶VC4通道虚容器）表4-36 B3 UAS性能超值（高阶VC4通道虚容器）表4-37B3 FEUAS性能超值（高阶VC4通道虚容器）表4-38 复帧丢失（高阶VC4通道虚容器）表4-39 VC4高阶通道信号劣化表4-40 B3 SES性能超值（高阶VC4通道虚容器）表4-41 B3 FESES性能超值（高阶VC4通道虚容器）表4-42 B3 ES性能超值（高阶VC4通道虚容器）表4-43 B3 FEES性能超值（高阶VC4通道虚容器）表4-44 B3 BBE性能超值（高阶VC4通道虚容器）表4-45 B3 FEBBE性能超值（高阶VC4通道虚容器）表4-46 VC4高阶通道未装载表4-47 VC4高阶通道跟踪标识失配表4-48 VC4信号标识失配表4-49 VC4高阶通道净荷失配表4-50 AU4 PJE+性能超值、AU4 PJE-性能超值表4-51 AU4保护倒换事件。

SDH原理告警与性能部分SDH（同步数字体系）是一种基于光纤传输的数字传输技术，它提供了高速、灵活和可靠的通信传输能力。

在SDH中，原理告警和性能监测是两个重要的方面，用于确保网络的正常运行和性能优化。

一、SDH原理告警原理告警是指在SDH网络中，当出现网络故障或异常时，设备会产生一些告警信息，以通知运维人员及时处理。

常见的SDH原理告警包括：1.异常事件告警：包括LOF（线路失去同步）、LOS（线路失去信号）和LOP（线路失去指针）等告警。

这些告警通常是由于光纤中断、光模块故障或设备故障引起的，需要及时检修。

2.通信质量告警：包括BER（误码率）告警和ES（错误秒）告警等。

BER告警表示传输错误的比特数超过了一定阈值，ES告警表示在一个时间段内传输错误的次数超过了一定阈值。

这些告警通常是由于光纤质量差、光模块老化或设备性能退化引起的，需要及时排查和修复。

3.设备故障告警：包括OTU（光传送单元）失去同步、OTL（光传输线路）失去同步和OOF（光光传送失去同步）等告警。

这些告警通常是由于设备硬件故障或软件异常引起的，需要及时维修或重启。

4.网络拓扑告警：包括MS-REI（主站远端终止信息）、RS-REI（复用段远端终止信息）和BI（背景初始化）等告警。

这些告警通常是由于网络配置错误或拓扑调整引起的，需要及时调整配置或修改拓扑。

二、SDH性能监测性能监测是指对SDH网络中的各项性能指标进行实时监控和评估，以便及时发现网络问题并采取措施进行优化。

在SDH中，常见的性能监测项目包括：1.误码率（BER）监测：通过对传输数据进行统计和对比，实时监测SDH网络中的误码率，以判断网络的质量。

当误码率超过一定阈值时，需要进行排查和修复。

2.空闲信道利用率监测：对SDH网络中的空闲信道进行监测，以评估信道的利用率和网络的负载情况。

通过监测空闲信道利用率，可以进行网络规划和资源优化。

3.时钟稳定度监测：对SDH网络中的时钟进行监测，以确保时钟的稳定性和准确性。

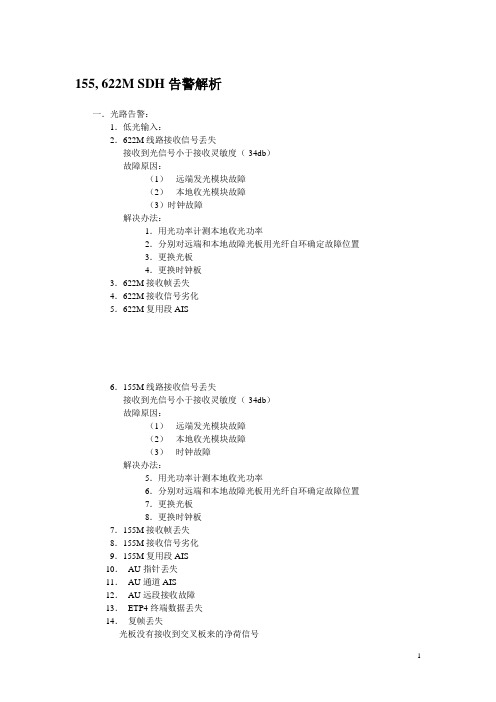

155, 622M SDH告警解析一．光路告警：1．低光输入：2．622M线路接收信号丢失接收到光信号小于接收灵敏度（-34db）故障原因：（1）远端发光模块故障（2）本地收光模块故障（3）时钟故障解决办法：1．用光功率计测本地收光功率2．分别对远端和本地故障光板用光纤自环确定故障位置3．更换光板4．更换时钟板3．622M接收帧丢失4．622M接收信号劣化5．622M复用段AIS6．155M线路接收信号丢失接收到光信号小于接收灵敏度（-34db）故障原因：（1）远端发光模块故障（2）本地收光模块故障（3）时钟故障解决办法：5．用光功率计测本地收光功率6．分别对远端和本地故障光板用光纤自环确定故障位置7．更换光板8．更换时钟板7．155M接收帧丢失8．155M接收信号劣化9．155M复用段AIS10．AU指针丢失11．AU通道AIS12．AU远段接收故障13．ETP4终端数据丢失14．复帧丢失光板没有接收到交叉板来的净荷信号故障原因：（1）交叉板故障（2）光板故障（对内置155）解决办法：（1）更换交叉板（2）更换光板（对内置155）二．支路告警：1．TU12指针丢失2．TU12通道AIS二者一般是相伴而生。

TU通道AIS是收到的某通道信号为全1。

能将通道设为全1的有光板、2M板。

建议步骤：a、证实网管可用和有效；b、采集当前告警，看有否其它更高、更严重告警；c、检查网管的时隙配置是否正确；d、若是个别支路出现该告警，则采用更换时隙定位故障，故障一般出在CS板和支路板；e、若是所有的支路都出现上述告警，则对光板进行“环回”来定位故障站点，故障一般出在OL板或CS板；f、注意业务经过站点的单板性能。

请注意：SDH622设备常出现因CS板未插紧而导致的：*CS板自动反复复位；*CS板上电不自检；*2M通道AIS、帧失步、大误码；*若干AU4不能在该站点上下或通。

处理：用力将交叉板插紧。

3．TU12终端数据丢失ETP1板没有接收到输入信号，即检测到2M接口盒上传来的信号电平在一段时间内没有变化。

SDH告警分析与故障处理1．告警名称：信号丢失（R-LOS）告警产生的原因：断纤；线路损耗过大，导致收光功率超出灵敏度值；对端站发送方向无系统时钟；对端站激光器损坏，线路发送失效；对端站交叉板没有时钟输出；对端站时钟板工作不正常. 告警处理步骤：测试告警单板的接收光功率，如果光功率正常则检查板上接头有无松动，如果接头良好则更换告警单板；如果光功率很小或接近0mW，检查对端至本站的光缆是否松动；如果光缆线路正常，检查对端站光发送板接头是否松动，如果接头良好则更换对端站光发送板。

2．告警名称：帧丢失（R-LOF）告警产生的原因：光损耗过大；对端站发送信号无帧结构；本端接收方向有故障。

告警处理步骤：检查告警单板接收光功率，如果光功率正常则检查告警单板是否存在问题；如果光功率超出正常范围，则检查对端站至本站光纤及其接口是否损坏；如果光纤及告警单板都正常，则检查对端站光发送板设法存在问题。

3．告警名称：帧失步（R-OOF）告警产生的原因：接收信号损耗偏大；传输过程误码过大；接收方向器件有故障；对端站发送有故障。

告警处理步骤:检查告警单板接收光功率，光功率正常则检查告警单板是否存在问题；如光功率超出正常范围，则检查对端站至本站光纤及其接口是否损坏；如光纤及告警单板都正常，则检查对端站光发送板是否存在问题。

4．告警名称：发送失效（TF）告警产生的原因：光发送模块损坏；告警处理步骤：更换故障单板5．告警名称：再生段误码过量指示（B1-EXC）告警产生的原因：接收信号损耗偏大；对端站光发送电路高频部分有故障；光纤不清洁或与连接器不正确；本站接收电路部分故障。

告警处理步骤：如果同时也出现B2、B3告警，故障往往是线路损耗过大或由光接口板的故障引起，定位方法同出现R-LOS的情况；检查设备工作温度是否过高；如无以上情况，更换故障单板。

6．告警名称：复用段告警指示（MS-AIS）告警产生的原因：对端站发线路AIS信号；对端站发站发方向无时钟或无信号告警处理步骤：检查对端站线路板（ASP等）是否存在问题，可通过复位或更换单板的方法检查告警是否消失；检查本站线路板，先更换光接收板，如未解决再更换ASP板。

SDH告警分析报告
一、绪论
近期，我们的SDH网络发生了一系列告警，严重影响了网络的正常运行。

为了解决这一问题，我们进行了SDH告警分析，并根据分析结果给出了恰当的解决方案。

本报告主要对SDH告警进行了系统性的分析，提出了有效的解决方案，为有效的管理和维护SDH网络提供了参考依据。

二、SDH告警分析
1.SDH告警的类型和主要症状
在SDH网络中，有许多不同类型的告警可能会发生，简单地把它们分为三类：材料告警、设备告警和软件告警。

材料告警是由于线路、信号等材料原因引起的告警，如长时间低速警报、光缆损坏警报等。

材料告警的主要症状是线路故障，比如线路速率明显下降、线路中断、线路极其不稳定等。

设备告警是由于设备故障引起的告警，如设备故障警报、内部温度过高警报等。

设备告警的主要症状是设备故障，例如设备故障、内部温度明显高于正常值、设备拓扑错误等。

软件告警是由于软件程序故障引起的告警，如程序功能出错警报、程序参数错误警报等。

软件告警的主要症状是软件程序故障，如程序功能出现异常、软件参数设置错误等。

2.SDH告警的根源分析。

1、APS_FAIL：告警表明复用段自动保护倒换失败。

原因：复用段节点信息丢失或新旧协议不一致2、APS_INDI：告警表明已经发生了复用段保护倒换。

原因：有R_LOS R_LOF MS_AIS B2_EXC或者有B2_SD使能或下发了外部倒换命令3、AU_AIS：告警表明线路接收的信号中AU指针全部为“1”产生该告警表明该AU4的业务不可用，系统会向对端回传HP_RDI告警，如果配置有子网连接保护（SNCP），则会发生信号失效（SF）倒换4、AU_LOP：告警表明线路板接收的信号中的AU指针丢失。

该AU4的业务不可用。

系统会向对端回传HP_RDI告警，如果配置有子网连接保护（SNCP），则会发生信号失效（SF）倒换5、B1_EXC：告警表明线路接收的信号中再生段（B1）误码越限。

光口上接收的信号再生段误码（B1）过大，超过了性能门限，导致该光口的业务不可用。

产生该告警后，系统默认会向交叉方向下插AU_AIS。

6、B2_EXC：告警表明线路接收的信号中复用段（B2）误码越限。

光口业务不可用，默认下插AU_AIS，同时将B2误码块数放入回传M1字节，对端会收到MS_REI告警7、BD_STATUS：告警表明系统中已创建逻辑板的单板不在位或离线8、BIP_EXC：告警表明支路板低阶BIP2误码越限较大的低阶通道误码（BIP），会影响该通道的业务使用，产生此告警后，系统会向对端回传LP_REI告警9、HP_LOM：告警表明高阶通道复帧丢失VC12业务的复帧指示丢失，VC12业务不可用。

产生该告警后，单板会向相应通道下插TU_AIS10、HP_RDI:告警表明本端线路收到对端线路回告的高阶通道远端接收失效指示产生该告警表明对端接收到的业务有AU_AIS或AU_LOP或HP_TIM或HP_SLM告警，将向本端回告此告警11、HP_REI：告警表明本端线路收到对端线路回告的高阶通道远端误码指示对端站接收到B3误码12、HP_SLM:告警表明线路板接收的高阶通道信号标记（C2）失配该告警表明本端接收到的高阶开销的C2字节与应收的字节不一致，会造成净荷中的业务不可用。
