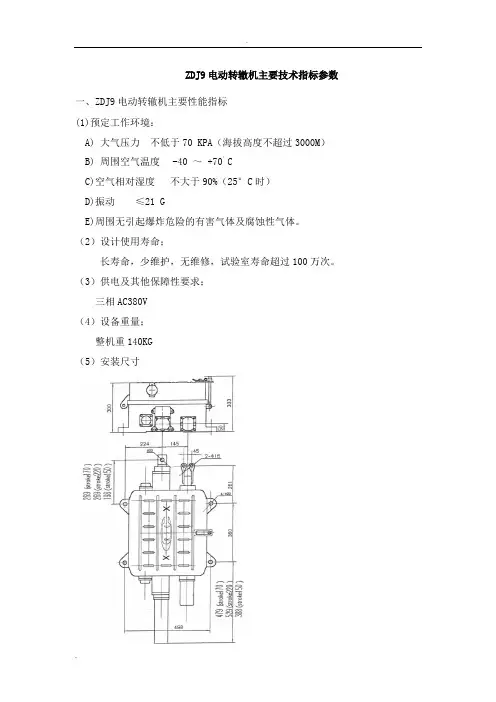

ZDJ9电动转辙机主要技术指标参数一、ZDJ9电动转辙机主要性能指标(1)预定工作环境：A) 大气压力不低于70 KPA（海拔高度不超过3000M）B) 周围空气温度 -40 ～ +70°CC)空气相对湿度不大于90%（25°C时）D)振动≤21 GE)周围无引起爆炸危险的有害气体及腐蚀性气体。
（2）设计使用寿命；长寿命，少维护，无维修，试验室寿命超过100万次。
（3）供电及其他保障性要求；三相AC380V（4）设备重量；整机重140KG（5）安装尺寸二、ZDJ9三相交流电动转辙机主要技术参数型号ZDJ9-170/4KZDJ9-A220/2.5KZDJ9-C220/2.5K ZDJ9-B 150/4.5K ZDJ9-D150/4.5K电源电压AC三相V 380 380 380 额定转换力 KN 4 2.5 4.5 动作杆动程 MM 170 220 150 锁闭杆动程 MM 152 160 75 工作电流 A≤ 2.0 2.0 2.0 动作时间 S≤ 5.8 5.8 5.8 单线电阻Ω≤54 54 54 挤脱力±2KN 28 -- 28注：其中A、B用于分动道岔，C、D用于联动道岔，同时可以根据多个牵引点配置不同类型转辙机。
ZDJ9型交流转辙机技术规格书一、概述ZDJ9型交流电转机是国自主研制的新一代交流电转机，于2001年3月通过铁道部部级鉴定。
1、使用围ZDJ9型交流电转机的应用围很广，按道岔类型分类，可应用于提速及非提速道岔；按尖轨动作方式分类，可应用于分动外锁道岔和联动锁道岔；按牵引点来分，可用于单点、双点及多点牵引；按应用围分，可应用于大铁和地铁。
2、技术特点ZDJ9型交流电转机的主要特点是长寿命，少维护，无维修，试验室寿命超过100万次。
它以三相交流电（AC380V）为动力源，交流电动机输出的扭矩通过齿轮及摩擦联结器传递至滚珠丝杠，滚珠丝杠把旋转运动转换成动作杆的直线运动，从而达到转换道岔的目的。

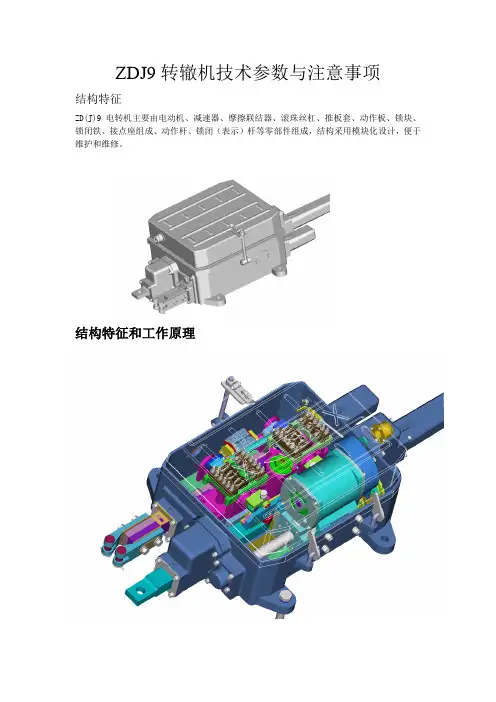

ZDJ9转辙机技术参数与注意事项结构特征ZD(J)9电转机主要由电动机、减速器、摩擦联结器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆等零部件组成，结构采用模块化设计，便于维护和维修。
结构特征和工作原理辙机整体及部件图。
辙机的外形图见下图及各部分组成 转辙机的分解图转辙机主要零部件外形图电机减速器机盖盖滚珠丝杆 摩擦连接器接点组 接线端子挤脱器交流6线制配线工作原理二号线ZDJ9转辙机技术参数转辙机的维护1．定期清理转辙机内部，做到整洁无杂物。
2．随时检查转辙机内、外部紧固螺栓，保证处于紧固状态。
3．定期检查转辙机内部配线，保证接触良好，无断线，无破损。
4．定期检查自动开闭器接点，保证接触良好，动接点切入深度不小于4mm毫米。
5．定期检查安全开关的安全性，当转辙机插入手摇把时，安全开关常闭接点应能可靠断开，手摇把取出后，非经人工恢复不安全接点不应接通。
6．检查起动片尖端与速动片上平面间隙，保证在0.3---0.8 mm范围内。
7．检查表示杆缺口与锁闭柱（检查柱）间隙，保证第一牵引点锁闭杆锁闭表示缺口与锁闭柱的间隙为每侧2 mm，第二牵引点表示杆内检查块与检查的间隙为每侧4mm。
8．定期进行道岔2 mm和4 mm的检测，建议至少每月一次9．定期清理摩擦联结器上传动齿轮与摩擦联结器相联处的油脂，以免渗入摩擦联结器中，影响摩擦性能。
注意事项一、一、四排接点深度可调，二、四排接点深度不可调二、摩擦力的调整：向右旋转増力向左旋转减力每调整一个大约20kg—30kg（196N—294N）三、挤脱柱内部有27片叠黄，每3片为一组注：弹簧最下面一组朝下四、左装与右装的转辙机只要表示干与外部杆件防护筒更换位置即可。

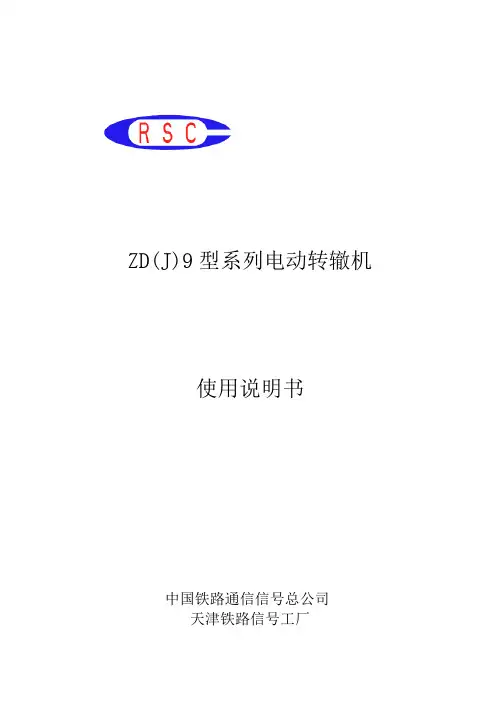

ZD(J)9型电动转辙机使用说明书中国铁路通信信号总公司天津铁路信号工厂目录1. 概述1.1 转辙机的特点1.2 型号组成及表示意义1.3 使用环境及适用范围1.4 主要技术指标2.结构特征和工作原理2.1结构特征2.2工作原理3.技术特性3.1交流系列电动转辙机主要技术参数3.2 直流系列电动转辙机主要技术参数4. 外形及安装尺寸5. 安装与调试5.1 安装5.2 调试6.转辙机的维护6.1 定期检查项目6.2转辙机的润滑7.附件与易损件7.1 转辙机随机附件7.2 辙机易损易耗件8. 包装、运输与贮存9. 售后服务1. 概述1.1 转辙机的特点ZD（J）9型系列电动转辙机是一种能适应交、直流电源的新型转辙机。
它有着安全可靠的机内锁闭功能，因此既可适用于联动内锁道岔，又可适用于分动外锁道岔，既适用于单点牵引，又适用于多点牵引，安装时，既能角钢安装，又能托板安装。
1.2 型号组成及表示意义1.3 使用环境及适用范围1.3.1 使用环境ZD （J ）9系列电动转辙机能在下列条件下可靠地工作：大气压力 不低于70 kPa （海拔高度不超过3000m ）周围空气温度 -40 ～ +70°C空气相对湿度 不大于90%（25°C ） 振 动 ≤21 g 周围无引起爆炸危险，足以腐蚀金属以及破坏绝缘的有害气体或导电尘埃。
1.3.2. 适用范围ZD （J ）9系列电动转辙机有交流和直流两种类型，可适用不同的供电种类。
另外，还能满足转换不同类型的道岔的要求，比如单机牵引、双机牵引、多点牵引等，既可适用与普通道岔转换，又可适用于提速道岔以及正在建设的客运专线道岔转换的使用要求。
ZD （J ）9系列电动转辙机根据所安装的牵引点不同分为可挤型、不可挤型。
1.3.2. 转辙机专门设计有安全开关，维护时，安全开关打开，不经人工恢复转辙机不能动作2.结构特征和工作原理2.1结构特征ZD(J)9电转机主要由电动机、减速器、摩擦联结器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆等零部件组成，结构采用模块化设计，便于维护和维修。

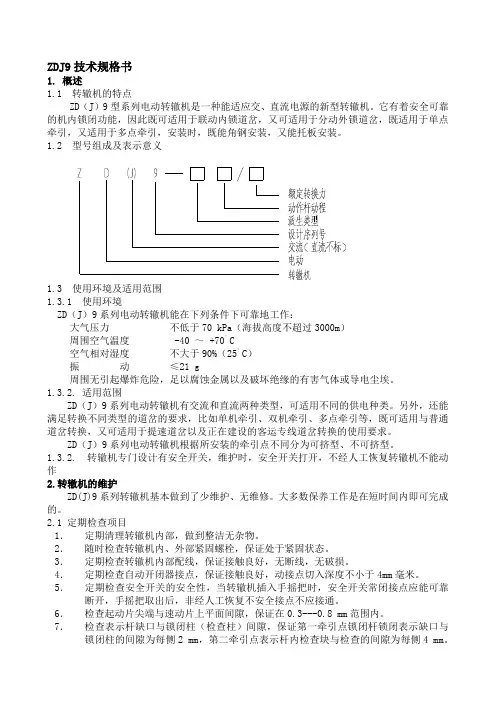

ZDJ9技术规格书1. 概述1.1 转辙机的特点ZD（J）9型系列电动转辙机是一种能适应交、直流电源的新型转辙机。
它有着安全可靠的机内锁闭功能，因此既可适用于联动内锁道岔，又可适用于分动外锁道岔，既适用于单点周围空气温度 -40 ～ +70°C空气相对湿度不大于90%（25°C）振动≤21 g周围无引起爆炸危险，足以腐蚀金属以及破坏绝缘的有害气体或导电尘埃。
1.3.2. 适用范围ZD（J）9系列电动转辙机有交流和直流两种类型，可适用不同的供电种类。
另外，还能满足转换不同类型的道岔的要求，比如单机牵引、双机牵引、多点牵引等，既可适用与普通道岔转换，又可适用于提速道岔以及正在建设的客运专线道岔转换的使用要求。
ZD（J）9系列电动转辙机根据所安装的牵引点不同分为可挤型、不可挤型。
1.3.2. 转辙机专门设计有安全开关，维护时，安全开关打开，不经人工恢复转辙机不能动作2.转辙机的维护ZD(J)9系列转辙机基本做到了少维护、无维修。
大多数保养工作是在短时间内即可完成的。
2.1 定期检查项目1．定期清理转辙机内部，做到整洁无杂物。
2．随时检查转辙机内、外部紧固螺栓，保证处于紧固状态。
3．定期检查转辙机内部配线，保证接触良好，无断线，无破损。
4．定期检查自动开闭器接点，保证接触良好，动接点切入深度不小于4mm毫米。
5．定期检查安全开关的安全性，当转辙机插入手摇把时，安全开关常闭接点应能可靠断开，手摇把取出后，非经人工恢复不安全接点不应接通。
6．检查起动片尖端与速动片上平面间隙，保证在0.3---0.8 mm范围内。
7．检查表示杆缺口与锁闭柱（检查柱）间隙，保证第一牵引点锁闭杆锁闭表示缺口与锁闭柱的间隙为每侧2 mm，第二牵引点表示杆内检查块与检查的间隙为每侧4 mm。
8．定期进行道岔2 mm和4 mm的检测，建议至少每月一次9．定期清理摩擦联结器上传动齿轮与摩擦联结器相联处的油脂，以免渗入摩擦联结器中，影响摩擦性能。

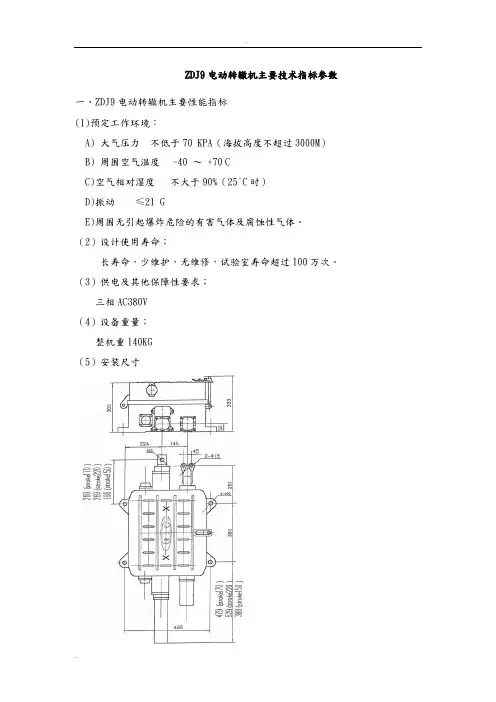

ZDJ9电动转辙机主要技术指标参数一、ZDJ9电动转辙机主要性能指标(1)预定工作环境：A) 大气压力不低于70 KPA（海拔高度不超过3000M）B) 周围空气温度 -40 ～ +70°CC)空气相对湿度不大于90%（25°C时）D)振动≤21 GE)周围无引起爆炸危险的有害气体及腐蚀性气体。
（2）设计使用寿命；长寿命，少维护，无维修，试验室寿命超过100万次。
（3）供电及其他保障性要求；三相AC380V（4）设备重量；整机重140KG（5）安装尺寸型号ZDJ9-170/4K ZDJ9-A220/2.5KZDJ9-C220/2.5KZDJ9-B 150/4.5KZDJ9-D150/4.5K电源电压AC三相V 380 380 380 额定转换力 KN 4 2.5 4.5 动作杆动程 MM 170 220 150 锁闭杆动程 MM 152 160 75 工作电流 A≤ 2.0 2.0 2.0 动作时间 S≤ 5.8 5.8 5.8 单线电阻Ω≤54 54 54 挤脱力±2KN 28 -- 28 摩擦力KN±10% 6 3.8 6.8 重量 KG 140 142 141引点配置不同类型转辙机。
ZDJ9型交流转辙机技术规格书一、概述ZDJ9型交流电转机是国内自主研制的新一代交流电转机，于2001年3月通过铁道部部级鉴定。
1、使用范围ZDJ9型交流电转机的应用范围很广，按道岔类型分类，可应用于提速及非提速道岔；按尖轨动作方式分类，可应用于分动外锁道岔和联动内锁道岔；按牵引点来分，可用于单点、双点及多点牵引；按应用范围分，可应用于大铁和地铁。
2、技术特点ZDJ9型交流电转机的主要特点是长寿命，少维护，无维修，试验室寿命超过100万次。
它以三相交流电（AC380V）为动力源，交流电动机输出的扭矩通过齿轮及摩擦联结器传递至滚珠丝杠，滚珠丝杠把旋转运动转换成动作杆的直线运动，从而达到转换道岔的目的。
ZDJ9电动转辙机技术手册ZDJ9电动转辙机技术手册一、产品概述ZDJ9电动转辙机是针对我国铁路提速、重载和防腐等需求而研发的一种新型电动转辙机。
该转辙机适用于铁路电气化牵引区段，能满足直向、侧向通过速度最高至350km/h的要求，具有重量轻、体积小、性能可靠、维护方便等特点。
二、结构特点ZDJ9电动转辙机采用三相交流电机驱动，主要由机壳、输出轴、动作杆、锁闭杆、表示杆、移位器、电机等组成。
其核心部分包括转换装置和锁闭装置，转换装置实现道岔的转换，锁闭装置实现对道岔的锁闭。
三、技术参数1、额定负载：≥150kN2、动作时间：≤0.6s3、动作速度：≥8mm/s4、电机功率：3kW5、工作电压：AC三相四线制380V±10%6、环境温度：-40℃~+40℃7、环境湿度：≤95%四、使用与维护1、使用前应检查转辙机安装是否牢固，各部件是否齐全、完好。
2、根据需要设置转辙机的规定位置和状态。
3、定期对转辙机进行清扫，保持其清洁、干燥。
4、定期检查转辙机的动作性能，确保其动作平稳、无卡阻。
5、若发现转辙机出现故障，应及时停用，并通知专业人员进行维修。
五、故障排除1、若转辙机无法动作，可能是电机故障、动作杆卡阻、负载过大等原因导致。
应逐一排查解决。
2、若转辙机动作不平稳，可能是锁闭装置调整不当、表示杆变形等原因导致。
应进行调整或更换。
3、若转辙机表示不准确，可能是移位器失效、表示杆调整不当等原因导致。
应进行调整或更换。
六、注意事项1、操作人员应具备一定的电器知识和操作技能，并严格按照操作规程进行操作。
2、操作时应穿戴防护用品，注意安全。
3、转辙机在使用过程中应保持良好的工作状态，定期进行检查和维护。
4、若发现转辙机有异常声音或故障，应立即停用，并通知专业人员进行维修。
5、在使用过程中，应注意防水、防尘等措施，保持转辙机的良好工作环境。
七、安装调试1、根据需要选择合适的安装位置，按照安装要求进行安装。

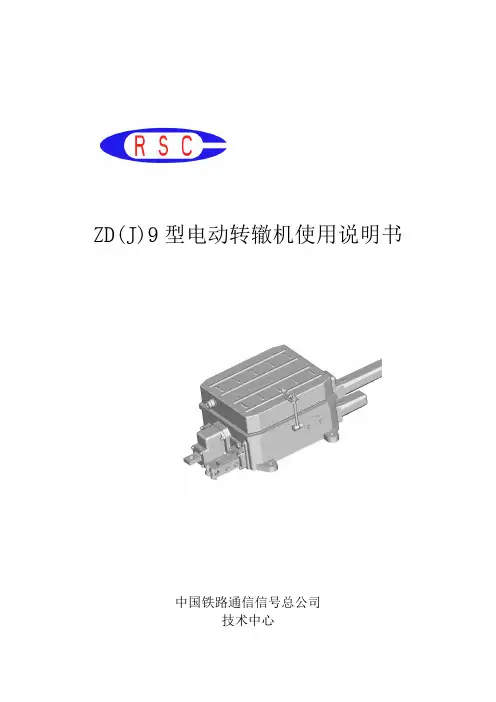

ZD(J)9型电动转辙机使用说明书中国铁路通信信号总公司技术中心ZD(J)9型动转辙机使用说明书1．概述ZD(J)9型电动转辙机可用来转换各种铁路道岔的尖轨、心轨和道岔的外锁闭装置。
ZD(J)9型电动转辙机能满足以下要求：★有速动开关检测尖轨或心轨的终端位置；★转换道岔；★有保持道岔尖轨和心轨在密贴位置的锁闭装置；锁块锁闭铁★道岔在挤岔后有切断表示的功能。
竖顶杆水平顶杆转辙机采用滚珠丝杠减速，具有高效率特点。
电机采用三相交流380V 电源，因此电缆单芯控制距离长，交流电机比直流电机故障少。
接点系统采用铍青铜静接点组和铜钨合金动接点环。
伸出杆件用镀铬防锈，伸出处用聚乙烯堵孔圈和油毛毡防尘圈支承和防尘。
转动和滑动面均用SF2复合材料衬套和衬垫，因此转辙机的维护工作量小。
停电或维护中需要手动转换时，可以转动手动开关轴，切断安全开关的接点后插入手摇把，就可以手动转换转辙机。
为了满足用户在大修改造中节省投资，派生有ZD9型直流系列电动转辙机。
2． 产品结构和动作原理转辙机的外形图见下图，安装尺寸见附图1。
转辙机的结构如下（参见附图2）。
锁闭铁接点组 电机减速器盖动作杆 左右锁闭杆SF2衬垫 推板套及丝杠副 摩擦联接器 端盖方孔套 防护管转辙机由底壳1、热涂锌的盖2、电机减速器3、摩擦连接器4。
滚珠丝杠副5、动作杆6、左右锁闭杆(表示杆)7、接点组8、安全开关组9、挤脱器10和接线端子11等组成。
底壳1电机减速器 3 热涂锌的盖2滚珠丝杠副 5 摩擦连接器4 接点组 8 动作杆6挤脱柱挤脱器 10 接线端子11锁闭杆7安全开关组安全开关组9 左右锁闭杆(表示杆)7转辙机的动作原理见附图3。
电机1上装有减速器2，电机的驱动力矩经减速器减速后传动摩擦连接器3，摩擦连接器内两面烧结有铜基摩擦材料的内摩擦片通过花键传动滚珠丝杠副的滚珠丝杠4，将旋转运动转换成为滚珠丝杠母5的直线运动。
在滚珠丝杠母外套有推板套，推动动作杆10上的锁块6，在锁闭铁7的作用下，形成了转辙机的解锁、转换和锁闭动程。
ZDJ9电动转辙机主要技术指标参数一、ZDJ9电动转辙机主要性能指标(1)预定工作环境：A) 大气压力不低于70 KPA（海拔高度不超过3000M）B) 周围空气温度 -40 ～ +70°CC)空气相对湿度不大于90%（25°C时）D)振动≤21 GE)周围无引起爆炸危险的有害气体及腐蚀性气体。
（2）设计使用寿命；长寿命，少维护，无维修，试验室寿命超过100万次。
（3）供电及其他保障性要求；三相AC380V（4）设备重量；整机重140KG（5）安装尺寸引点配置不同类型转辙机。
ZDJ9型交流转辙机技术规格书一、概述ZDJ9型交流电转机是国内自主研制的新一代交流电转机，于2001年3月通过铁道部部级鉴定。
1、使用范围ZDJ9型交流电转机的应用范围很广，按道岔类型分类，可应用于提速及非提速道岔；按尖轨动作方式分类，可应用于分动外锁道岔和联动内锁道岔；按牵引点来分，可用于单点、双点及多点牵引；按应用范围分，可应用于大铁和地铁。
2、技术特点ZDJ9型交流电转机的主要特点是长寿命，少维护，无维修，试验室寿命超过100万次。
它以三相交流电（AC380V）为动力源，交流电动机输出的扭矩通过齿轮及摩擦联结器传递至滚珠丝杠，滚珠丝杠把旋转运动转换成动作杆的直线运动，从而达到转换道岔的目的。
转辙机底壳采用低压铸造铝合金底壳，外部零件采用达克罗处理，电转机减速部分的齿轮和滚珠丝杠由专业厂家生产，保证了零件精度和使用寿命；片式摩擦联结器的采用提高了摩擦转换力的稳定性。
另外，ZDJ9型交流电转机的安装方式也非常灵活，可采用拖板或角钢安装。
和直流型电转机相比，交流型电转机采用的交流电动机避免了直流电动机转子断线和碳刷磨损的缺陷，大大降低了转辙机的日常维护量；由于其挤脱方式为弹簧式可恢复挤脱装置，避免了ZD6型电转机定期更换挤切销的工作；由于交流电转机的动作电流及故障电流较小（动作电流1.2A左右，故障电流1.5A左右）因此其的控制距离和直流相比得到很大提高。
ZDJ9电动转辙机主要技术指标参数一、ZDJ9电动转辙机主要性能指标(1)预定工作环境：A) 大气压力不低于70 KPA（海拔高度不超过3000M）B) 周围空气温度 -40 ～ +70°CC)空气相对湿度不大于90%（25°C时）D)振动≤21 GE)周围无引起爆炸危险的有害气体及腐蚀性气体。
（2）设计使用寿命；长寿命，少维护，无维修，试验室寿命超过100万次。
（3）供电及其他保障性要求；三相AC380V（4）设备重量；整机重140KG（5）安装尺寸型号ZDJ9-170/4K ZDJ9-A220/2.5KZDJ9-C220/2.5KZDJ9-B 150/4.5KZDJ9-D150/4.5K电源电压AC三相V 380 380 380 额定转换力 KN 4 2.5 4.5 动作杆动程 MM 170 220 150 锁闭杆动程 MM 152 160 75 工作电流 A≤ 2.0 2.0 2.0 动作时间 S≤ 5.8 5.8 5.8 单线电阻Ω≤54 54 54 挤脱力±2KN 28 -- 28 摩擦力KN±10% 6 3.8 6.8 重量 KG 140 142 141适用围尖轨动程152MM以下的道岔。
双杆锁双机牵引第一牵引点,不可挤,双杆锁双机牵引第二牵引点,可挤, 单杆锁注：其中A、B用于分动道岔，C、D用于联动道岔，同时可以根据多个牵引点配置不同类型转辙机。
ZDJ9型交流转辙机技术规格书一、概述ZDJ9型交流电转机是国自主研制的新一代交流电转机，于2001年3月通过铁道部部级鉴定。
1、使用围ZDJ9型交流电转机的应用围很广，按道岔类型分类，可应用于提速及非提速道岔；按尖轨动作方式分类，可应用于分动外锁道岔和联动锁道岔；按牵引点来分，可用于单点、双点及多点牵引；按应用围分，可应用于大铁和地铁。
2、技术特点ZDJ9型交流电转机的主要特点是长寿命，少维护，无维修，试验室寿命超过100万次。
ZD(J)9型电动转辙机使用说明书中国铁路通信信号总公司天津铁路信号工厂目录1. 概述1.1 转辙机的特点1.2 型号组成及表示意义1.3 使用环境及适用范围1.4 主要技术指标2.结构特征和工作原理2.1结构特征2.2工作原理3.技术特性3.1交流系列电动转辙机主要技术参数3.2 直流系列电动转辙机主要技术参数4. 外形及安装尺寸5. 安装与调试5.1 安装5.2 调试6.转辙机的维护6.1 定期检查项目6.2转辙机的润滑7.附件与易损件7.1 转辙机随机附件7.2 辙机易损易耗件8. 包装、运输与贮存9. 售后服务1. 概述1.1 转辙机的特点ZD（J）9型系列电动转辙机是一种能适应交、直流电源的新型转辙机。
它有着安全可靠的机内锁闭功能，因此既可适用于联动内锁道岔，又可适用于分动外锁道岔，既适用于单点牵引，又适用于多点牵大气压力不低于70 kPa（海拔高度不超过3000m）周围空气温度 -40 ～ +70°C空气相对湿度不大于90%（25°C）振动≤21 g周围无引起爆炸危险，足以腐蚀金属以及破坏绝缘的有害气体或导电尘埃。
1.3.2. 适用范围ZD（J）9系列电动转辙机有交流和直流两种类型，可适用不同的供电种类。
另外，还能满足转换不同类型的道岔的要求，比如单机牵引、双机牵引、多点牵引等，既可适用与普通道岔转换，又可适用于提速道岔以及正在建设的客运专线道岔转换的使用要求。
ZD（J）9系列电动转辙机根据所安装的牵引点不同分为可挤型、不可挤型。
1.3.2. 转辙机专门设计有安全开关，维护时，安全开关打开，不经人工恢复转辙机不能动作2.结构特征和工作原理2.1结构特征ZD(J)9电转机主要由电动机、减速器、摩擦联结器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆等零部件组成，结构采用模块化设计，便于维护和维修。
下图为转辙机整体及部件图。
辙机的外形图见下图及各部分组成转辙机的分解图动作杆转辙机主要零部件外形图电机减速器 机盖滚珠丝杠副 摩擦连接器接点组接点组 电机减速器盖左右锁闭杆SF2衬垫推板套及丝杠副 摩擦联接器 端盖方孔套 防护管接线端子挤脱柱挤脱器锁闭杆安全开关组安全开关组9 左右锁闭杆(表示杆)7可挤型锁闭铁不可挤型锁闭铁在以上的主要零部件中，电机减速器组成中的电机可根据需要直接更换成交流或者直流电机，更换方便；主要传动部件滚珠丝杠寿命长、传动效率高；摩擦联结器采用片式粉末冶金摩擦方式，在正常的维护下可以保证转换力的稳定；接点座和锁闭铁根据转辙机安装的牵引点位置不同分可挤型和不可挤型，静接点片采用铍青铜片，动接点环为铜钨合金，耐磨损、使用寿命长。
ZDJ9电动转辙机主要技术指标参数一、ZDJ9电动转辙机主要性能指标(1)预定工作环境：A) 大气压力不低于70 KPA（海拔高度不超过3000M）B) 周围空气温度 -40 ～ +70°CC)空气相对湿度不大于90%（25°C时）D)振动≤21 GE)周围无引起爆炸危险的有害气体及腐蚀性气体。
（2）设计使用寿命；长寿命，少维护，无维修，试验室寿命超过100万次。
（3）供电及其他保障性要求；三相AC380V（4）设备重量；整机重140KG（5）安装尺寸引点配置不同类型转辙机。
ZDJ9型交流转辙机技术规格书一、概述ZDJ9型交流电转机是国内自主研制的新一代交流电转机，于2001年3月通过铁道部部级鉴定。
1、使用范围ZDJ9型交流电转机的应用范围很广，按道岔类型分类，可应用于提速及非提速道岔；按尖轨动作方式分类，可应用于分动外锁道岔和联动内锁道岔；按牵引点来分，可用于单点、双点及多点牵引；按应用范围分，可应用于大铁和地铁。
2、技术特点ZDJ9型交流电转机的主要特点是长寿命，少维护，无维修，试验室寿命超过100万次。
它以三相交流电（AC380V）为动力源，交流电动机输出的扭矩通过齿轮及摩擦联结器传递至滚珠丝杠，滚珠丝杠把旋转运动转换成动作杆的直线运动，从而达到转换道岔的目的。
转辙机底壳采用低压铸造铝合金底壳，外部零件采用达克罗处理，电转机减速部分的齿轮和滚珠丝杠由专业厂家生产，保证了零件精度和使用寿命；片式摩擦联结器的采用提高了摩擦转换力的稳定性。
另外，ZDJ9型交流电转机的安装方式也非常灵活，可采用拖板或角钢安装。
和直流型电转机相比，交流型电转机采用的交流电动机避免了直流电动机转子断线和碳刷磨损的缺陷，大大降低了转辙机的日常维护量；由于其挤脱方式为弹簧式可恢复挤脱装置，避免了ZD6型电转机定期更换挤切销的工作；由于交流电转机的动作电流及故障电流较小（动作电流1.2A左右，故障电流1.5A左右）因此其的控制距离和直流相比得到很大提高。
ZDJ9电动转辙机主要技术指标参数一、ZDJ9电动转辙机主要性能指标
（1）预定工作环境：
A）大气压力不低于70 KPA（海拔高度不超过3000M）B）周围空气温度-40 ～+70 °C
C）空气相对湿度不大于90%（25°C 时）
D）振动≤21 G
E）周围无引起爆炸危险的有害气体及腐蚀性气体。
（2）设计使用寿命；
长寿命，少维护，无维修，试验室寿命超过100 万次（3）供电及其他保障性要求；
三相AC380V
（4）设备重量；
整机重140KG
（5）安装尺寸
、三相交流电动转辙机主要技术参数
型号ZDJ9-170/4K
ZDJ9-A220/2.5K
ZDJ9-C220/2.5K ZDJ9-B 150/4.5K ZDJ9-D150/4.5K
电源电压AC三相V380380380额定转换力KN4 2.5 4.5动作杆动程MM170220150锁闭杆动程MM15216075工作电流A ≤ 2.0 2.0 2.0动作时间S ≤ 5.8 5.8 5.8单线电阻Ω≤545454挤脱力±2KN28--28
注：其中A、B 用于分动道岔，C、D用于联动道岔，同时可以根据多个牵引点配置不同类型转辙机。
ZDJ9型交流转辙机技术规格书
一、概述
ZDJ9型交流电转机是国自主研制的新一代交流电转机，于2001年3月通过铁道部部级鉴定。
1、使用围
ZDJ9 型交流电转机的应用围很广，按道岔类型分类，可应用于提速及非提速道岔；按尖轨动作方式分类，可应用于分动外锁道岔和联动锁道岔；按牵引点来分，可用于单点、双点及多点牵引；按应用围分，可应用于大铁和地铁。
2、技术特点
ZDJ9 型交流电转机的主要特点是长寿命，少维护，无维修，试验室寿命超过100 万次。
它以三相交流电（AC380V）为动力源，交流电动机输出的扭矩通过齿轮及摩擦联结器传递至滚珠丝杠，滚珠丝杠把旋转运动转换成动作杆的直线运动，从而达到转换道岔的目的。
转辙机底壳采用低压铸造铝合金底壳，外部零件采用达克罗处理，电转机减速部分的齿轮和滚珠丝杠由专业厂家生产，保证了零件精度和使用寿命；片式摩擦联结器的采用提高了摩擦转换力的稳定性。
另外，ZDJ9型交流电转机的安装方式也非常灵活，可采用拖板或角钢安装。
和直流型电转机相比，交流型电转机采用的交流电动机避免了直流电动机转
子断线和碳刷磨损的缺陷， 大大降低了转辙机的日常维护量； 由于其挤脱方式为 弹簧式可恢复挤脱装置， 避免了 ZD6型电转机定期更换挤切销的工作； 由于交流 电转机的动作电流及故障电流较小（动作电流 1.2A 左右，故障电流 1.5A 左右） 因此其的控制距离和直流相比得到很大提高。
3、主要业绩
ZDJ9 型交流电转机自鉴定以来，先后在宝兰复线、宁启线、西合线、神朔 线、朔黄线
等国铁及地方铁路的主要铁路干线使用， 并出口巴基斯坦， 在天津地 铁以及地铁中也得到了应用， 在胶济、隧渝两条客运专线上道试验也采用了本设 备。
二、使用环境
ZDJ9型交流电转机使用环境
ZD （J ）9 系列电动转辙机能在下列条件下可靠地工作：
不低于 70 KPA （海拔高度不超过 3000M ）
-40 ～ +70 °
C
不大于 90%（25°
C ）
≤21 G
三、技术参数
三相交流电动转辙机主要技术参数
大气压力 周围空气温度 空气相对湿度 振动
周围无引起爆炸危险， 足以腐蚀金属以及破坏绝缘的有害气体或导电尘埃。
注：其中A、B 用于分动道岔，C、D用于联动道岔
四、采用标准
TB/T 2613-2005 转辙机试验方法
TB/T 2614-2005 转辙机通用技术条件
TB/T 3113-2005 ZD9/ZDJ9 系列电动转辙机铁道行业标准五、结构形式
ZD(J)9 电转机主要由电动机、减速器、摩擦联结器、滚珠丝杠、推板套、动 作板、锁
块、锁闭铁、接点座组成、动作杆、锁闭(表示)杆等零部件组成，结 构采用模块化设计，便于维护和维修。
在以上的主要零部件中，电机减速器组成 中的电机可根据需要直接更换成交流或者直流电机，更换方便；主要传动部件滚 珠丝杠寿命长、传动效率高；摩擦联结器采用片式粉末冶金摩擦方式，在正常的 维护下可以保证转换力的稳定；接点座和锁闭铁根据转辙机安装的牵引点位置不 同分可挤型和不可挤型， 静接点片采用铍青铜片， 动接点环为铜钨合金， 耐磨损、 使用寿命长。
接线端子采用德国 WAGO 专用端子，电气性能稳定可靠。
机盖采用达 克罗，防锈能力强。
外形尺寸及安装图
1
，外形尺寸图
2. 安装图
ZDJ9转辙机的安装可以用角钢或者托板安装
图示为右伸结构，在
道岔左侧安装。
角钢
七、控制电路图及机配线
附图是ZDJ9型电动转辙机交流道岔控制电路图，左方为转辙机部配线图，接点组采用静接点片和动接点环结构，电路中采用以下设备：
1DQJ 第一启动继电器JWJXC-H125/80
1DQJF 第一启动复示继电器JWJXC-480 2DQJ 第二启动继电器JYJXC-135/220 DBJ 和FBJ 表示继电器JPXC-1000
TJ 时间继电器
JSBXC-850
BHJ 保护继电器
JWXC-1700
DBQ
道岔保护器断相保护器
BB表示变压器BD1-7
接线端子采用免维护的万可（WAGO公）司的280-901型端子, 由于该接线
端子的零件没有螺纹连接件, 能抗振动和冲击,同时又不损及导线, 耐振动X,Y,Z 方向可达2000HZ,100G。
2
交流系列电动转辙机的机配线采用0.75MM 氟46绝缘安装线,为19股线径0.23MM 的多股软线, 接线片与导线为压接方式。
接线片共用FOT 型线环1-3（3MM端子用）和1-5（5MM端子用）两种,用CQFOT型0.5 ～2.5 双痕周压
手动压线钳压接。
八、试验
ZDJ9 转辙机出厂前做整机指标测试及部配线测试，测试合格后发合格证
书，方能允许出厂。
1DQJF 第一启动复示继电器JWJXC-480九、铭牌
ZDJ9-A 型电转机铭牌
十、备品备件
序号
图号
名称
数量/台
1 X2211.22.00
进线管
1
2 X2211.25.00 摩擦扳手
1/4 3
X2358.22.00
手摇把
1/4 4
套筒扳手头 14
1/4
ZDJ9-B 型电转机铭牌
十一. 转辙机的维护
ZD(J)9 系列转辙机基本做到了少维护、无维修。
大多数保养工作是在短时间即可完成的。
11.1 定期检查项目
1．定期清理转辙机部，做到整洁无杂物。
2．随时检查转辙机、外部紧固螺栓，保证处于紧固状态。
3．定期检查转辙机部配线，保证接触良好，无断线，无破损。
4．定期检查自动开闭器接点，保证接触良好，动接点切入深度不小于4MM 毫米。
5．定期检查安全开关的安全性，当转辙机插入手摇把时，安全开关常闭接点应能可靠断开，手摇把取出后，非经人工恢复不安全接点不应接通。
6．检查起动片尖端与速动片上平面间隙，保证在0.3---0.8 MM 围。
7．检查表示杆缺口与锁闭柱（检查柱）间隙，保证第一牵引点锁闭杆锁闭表示缺口与锁闭
柱的间隙为每侧2 MM，第二牵引点表示杆检查块与检查的间隙为每侧4 MM。
8．定期进行道岔2 MM和4 MM的检测，建议至少每月一次
9．定期清理摩擦联结器上传动齿轮与摩擦联结器相联处的油脂，以免渗入摩擦联结器中，影响摩擦性能。
10．定期检查电动机性能，保证电机绝缘良好，引线无破损。
对于直流电机要保证碳刷与换相器接触良好，定期更换。
