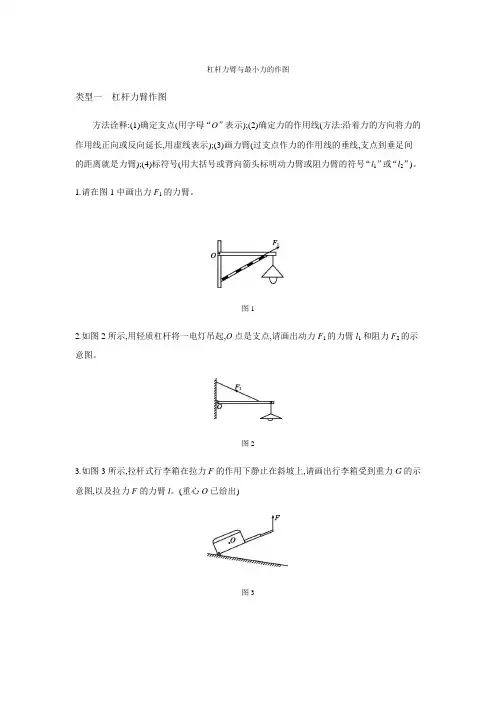

杠杆力臂与最小力的作图类型一杠杆力臂作图方法诠释:(1)确定支点(用字母“O”表示);(2)确定力的作用线(方法:沿着力的方向将力的作用线正向或反向延长,用虚线表示);(3)画力臂(过支点作力的作用线的垂线,支点到垂足间的距离就是力臂);(4)标符号(用大括号或背向箭头标明动力臂或阻力臂的符号“l1”或“l2”)。
1.请在图1中画出力F1的力臂。
图12.如图2所示,用轻质杠杆将一电灯吊起,O点是支点,请画出动力F1的力臂l1和阻力F2的示意图。
图23.如图3所示,拉杆式行李箱在拉力F的作用下静止在斜坡上,请画出行李箱受到重力G的示意图,以及拉力F的力臂l。
(重心O已给出)图34.[2020·广东模拟]在图4中,杠杆OA在力F1、F2的作用下处于静止状态,在图中画出力F2的力臂l2和力臂l1对应的力F1。
图45.[2019·威海]图5是一种活塞式抽水机的示意图。
其中手柄AOB是一个杠杆,杠杆在动力F1的作用下绕O点匀速转动,请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。
图56.如图6所示是汽车液压刹车装置的一部分。
该装置中AOB实质为一个杠杆,O点是杠杆的支点,请画出刹车时它所受的动力F1、阻力F2和动力臂l1。
图67.如图7甲所示,当人曲臂将重物抬起时,人的前臂可以看作一个杠杆。
请在图乙所示的示意图中画出力F1和F2的力臂。
图78.如图8甲所示为小云用笤帚扫地的情景。
其中O点为支点,作用在A点的动力为F1。
请在图乙中画出作用在B点的阻力F2的示意图及其力臂l2。
图89.如图9甲所示为用食品夹夹鸡蛋的情景,我们把食品夹抽象为杠杆,如图乙所示,请在图乙中画出作用在B点的阻力F2的示意图,并画出动力臂l1和阻力臂l2。
图910.如图10甲所示是晒被子、晾衣服时常用到的大夹子,图乙是它的结构简图,请在图乙中作出将夹子捏开时动力F1的力臂l1和其对应的阻力F2的示意图。
图10类型二最小力作图方法诠释:阻力与阻力臂的乘积一定时,动力臂最长,动力最小。
