蒂森TE故障代码

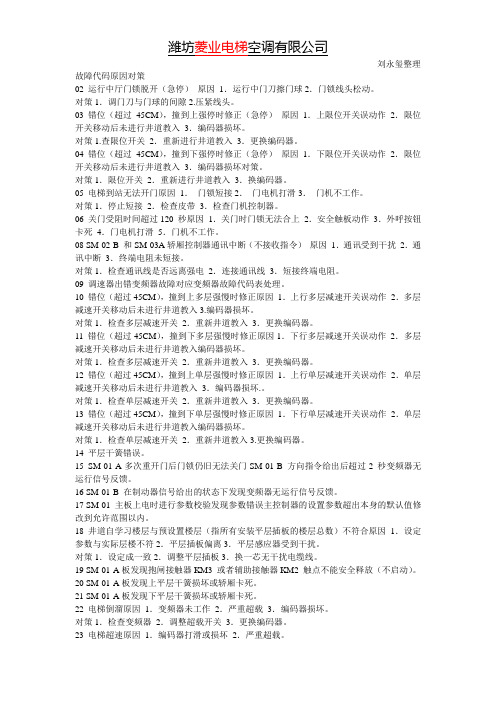

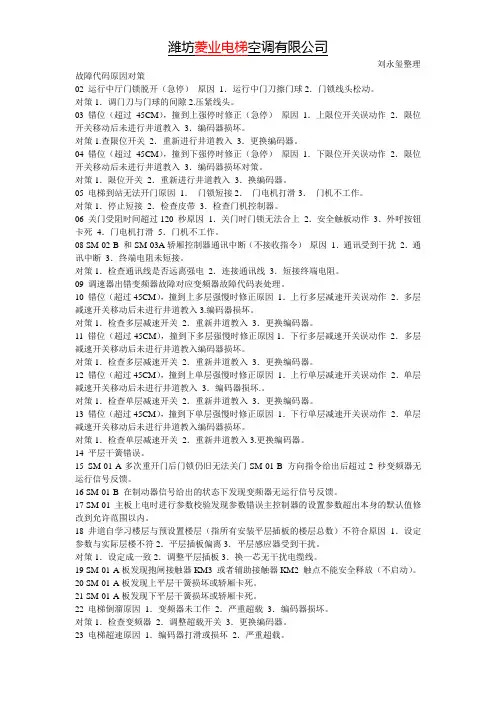

故障代码原因对策02 运行中厅门锁脱开（急停）原因1．运行中门刀擦门球2．门锁线头松动。

对策1．调门刀与门球的间隙2.压紧线头。

03 错位（超过45CM），撞到上强停时修正（急停）原因1．上限位开关误动作2．限位开关移动后未进行井道教入3．编码器损坏。

对策1.查限位开关2．重新进行井道教入3．更换编码器。

04 错位（超过45CM），撞到下强停时修正（急停）原因1．下限位开关误动作2．限位开关移动后未进行井道教入3．编码器损坏对策。

对策1．限位开关2．重新进行井道教入3．换编码器。

05 电梯到站无法开门原因1．门锁短接2．门电机打滑3．门机不工作。

对策1．停止短接2．检查皮带3．检查门机控制器。

06 关门受阻时间超过120 秒原因1．关门时门锁无法合上2．安全触板动作3．外呼按钮卡死4．门电机打滑5．门机不工作。

08 SM-02-B 和SM-03A轿厢控制器通讯中断（不接收指令）原因1．通讯受到干扰2．通讯中断3．终端电阻未短接。

对策1．检查通讯线是否远离强电2．连接通讯线3．短接终端电阻。

09 调速器出错变频器故障对应变频器故障代码表处理。

10 错位（超过45CM），撞到上多层强慢时修正原因1．上行多层减速开关误动作2．多层减速开关移动后未进行井道教入3.编码器损坏。

对策1．检查多层减速开关2．重新井道教入3．更换编码器。

11 错位（超过45CM），撞到下多层强慢时修正原因1．下行多层减速开关误动作2．多层减速开关移动后未进行井道教入编码器损坏。

对策1．检查多层减速开关2．重新井道教入3．更换编码器。

12 错位（超过45CM），撞到上单层强慢时修正原因1．上行单层减速开关误动作2．单层减速开关移动后未进行井道教入3．编码器损坏.。

对策1．检查单层减速开关2．重新井道教入3．更换编码器。

13 错位（超过45CM），撞到下单层强慢时修正原因1．下行单层减速开关误动作2．单层减速开关移动后未进行井道教入编码器损坏。

蒂森电梯故障代码集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-蒂森电梯故障代码序号故障现象故障原因排除方法-1)三相电源缺相检查电源-1接触器K00不吸合2)三相电源相续不对-3)急停按钮被按下检查急停按钮-4)F00空气开关未合上闭合空气开关-诊断仪无法进入15001)主板中程序丢失从新输入程序-22)主板损坏更换主板-3)主板中RAM区损坏用清除RAM芯片修复-诊断仪显示FC011)X24插头线错误检查接线-32)缓冲器限位开关被按下检查限位开关-3)主板损坏更换主板-4)24V电压异常检查直流电源-1)主板上J402的1-2脚未连接连接1-2脚-4电梯无预开门功能2)X91,X92,X93未短接连接端子-3)特殊功能A6未运行运行特殊功能A6-5到达某层后门不开1)门机故障检查门机-继续寻层2)门接线错误(133和137错线)纠正错线-6井道无法正常自学习1)码板安装位置错误调整位置-2)24V电源异常检查电源-3)LN/LK选层器之间距离错误调整距离-4)选层器损坏更换选层器-5)主板故障更换主板-6)MF3板故障更换MF3板-7)检查CANBUS接地按要求接地-8)轿箱显示板短路更换显示板-序号故障现象故障原因排除方法-7电梯出现急停后寻位1)门锁回路故障检查厅门锁-2)井道接线合中的接线松动使连接线紧固-3)门机参数调整错误重新调整门机-4)称重参数错误重新设定-5)MF3板通讯故障检查接地及MF3板-6)轿顶变压器故障更换轿顶变压器-7)相序继电器误动作(7200)更换-8)电网干扰检查客户电网-9)检查24V电源更换-10)变频器出现7CXX报警检查-11)编码器自整定错误重新自整定-8电梯死机厅门显示"--"1)安全回路断开检查安全回路-2)MF3板损坏更换MF3板-3)CPI变频器故障(9500)检查变频器-4)选层器故障(4300)检查选层器-5)MP,ME线接触不良检查通讯线-6)K801-K804损坏(6600)更换主板上继电器-"7)K06/K06.1/K01/K01.1某-个部件损坏(7200)"更换-8)5V,24V电源异常(5500/5100)更换-9)变频器损坏(DSP故障)更换-10)MF3板通讯故障检查-11)主板继电器损坏(4300)更换继电器--序号故障现象故障原因排除方法-1)MN6电源误动作更换-98600抱闸监测故障2)客户电网异常,中线带电检查客户电网-3)监测开关故障更换-4)K01/K01.1/K06接触不良检查-5)抱闸臂回弹调整-6)主板X25的24V异常从MN6直接取24V-7)FLENDER抱闸电路板异常更换-8)监测开关松动紧固-10电梯超速/墩底/冲顶1)编码器松动紧固-2)编码器损坏更换-3)变频器故障更换-4)编码器自整定错误按正确的方式操作-5)编码器线接触不良检修-6)钢丝绳张力较大,运行时被拉长,在底层无法找到楼层,有时出现墩底更换钢丝绳-11电梯称重故障1)运行时倒拉调整称重零点-更换TMI板-检查P54设定-2)运行达不到额定重量调整称重零点-检查轿底弹簧/垫片-更换称重装置-3)满载不报警检查称重参数调整-检查轿底弹簧/垫片-"检查轿箱和框架是-否干涉"--序号故障现象故障原因排除方法-12电梯噪音及振动1)检查主机安装位置正确否"调整不正确的安装-位置"-2)导柜是否严重超差吊线检查-3)导轨接缝是否光滑用100MM平块检查-"4)减速箱是否有铜削或残渣-放油检查"更换减速箱'-"5)减速箱轴承是否已损坏-用通芯一字批检查"更换轴承-6)检查轿顶绳轮是否有问题用铜棒敲击-7)轿箱和框加是否有干涉"调整不正确的安装-位置"-8)轿底限位螺栓离轿箱太近移开-9)轿底碳簧未正确安装重新安装-10)变频器P117参数设定错误按正确设定-11)变频器损坏更换-12)编码器位置不正确从新调整-13电梯没有外呼1)井道BUS通讯故障检查通讯线-2)锁梯开关被关闭打开锁梯开关-14出现0d2B故障编码器A,B相反运行15AE,AE86,AEE8-15"断电和带电状态按充-电及松闸按钮不能打开电子抱闸"V86及V86.1整流桥损坏更换-16"带电状态按充电及松-闸按钮F01跳闸,"V86短路更换-17"运行时出现1A02报警-有时0F0C,0F0D报警出现""EPROM程序出问题,由于控制-柜门经常打开,阳光直射主板-造成"更换EPROM芯片-18AFOD无法找到MS2板MS2通讯线及24V线问题修复-MS2/MS3损坏更换-"对于高层CAN信号减弱-(30层以上)."增加放大器-。

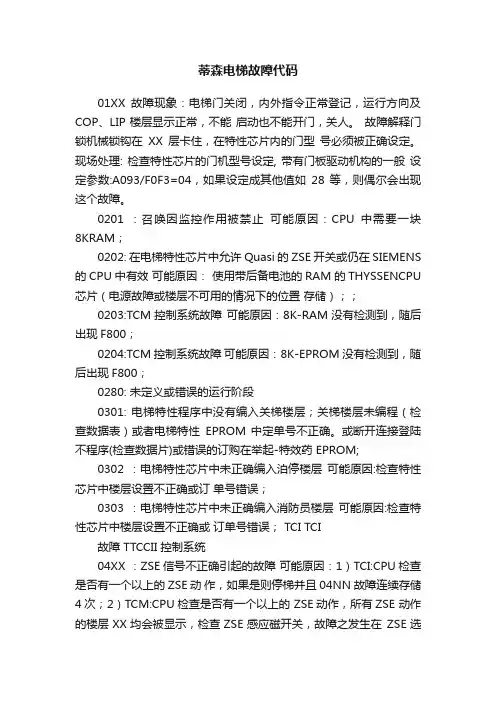

蒂森电梯故障代码01XX故障现象：电梯门关闭，内外指令正常登记，运行方向及COP、LIP楼层显示正常，不能启动也不能开门，关人。

故障解释门锁机械锁钩在XX层卡住，在特性芯片内的门型号必须被正确设定。

现场处理: 检查特性芯片的门机型号设定, 带有门板驱动机构的一般设定参数:A093/F0F3=04，如果设定成其他值如28 等，则偶尔会出现这个故障。

0201 ：召唤因监控作用被禁止可能原因：CPU中需要一块8KRAM；0202: 在电梯特性芯片中允许Quasi的ZSE开关或仍在SIEMENS 的CPU中有效可能原因：使用带后备电池的RAM的THYSSENCPU 芯片（电源故障或楼层不可用的情况下的位置存储）；；0203:TCM控制系统故障可能原因：8K-RAM没有检测到，随后出现F800；0204:TCM控制系统故障可能原因：8K-EPROM没有检测到，随后出现F800；0280: 未定义或错误的运行阶段0301: 电梯特性程序中没有编入关梯楼层；关梯楼层未编程（检查数据表）或者电梯特性EPROM 中定单号不正确。

或断开连接登陆不程序(检查数据片)或错误的订购在举起-特效药 EPROM;0302 ：电梯特性芯片中未正确编入泊停楼层可能原因:检查特性芯片中楼层设置不正确或订单号错误；0303 ：电梯特性芯片中未正确编入消防员楼层可能原因:检查特性芯片中楼层设置不正确或订单号错误； TCI TCI故障 TTCCII 控制系统04XX ：ZSE信号不正确引起的故障可能原因：1）TCI:CPU检查是否有一个以上的ZSE 动作，如果是则停梯并且04NN故障连续存储4次；2）TCM:CPU检查是否有一个以上的 ZSE动作，所有ZSE 动作的楼层XX均会被显示，检查ZSE感应磁开关，故障之发生在ZSE选层器。

或TCM-控制系统-ZSE-磁开关询问当若干个。

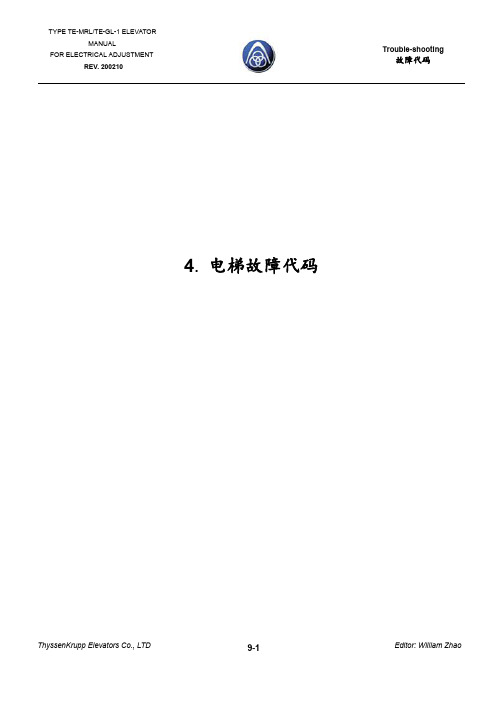

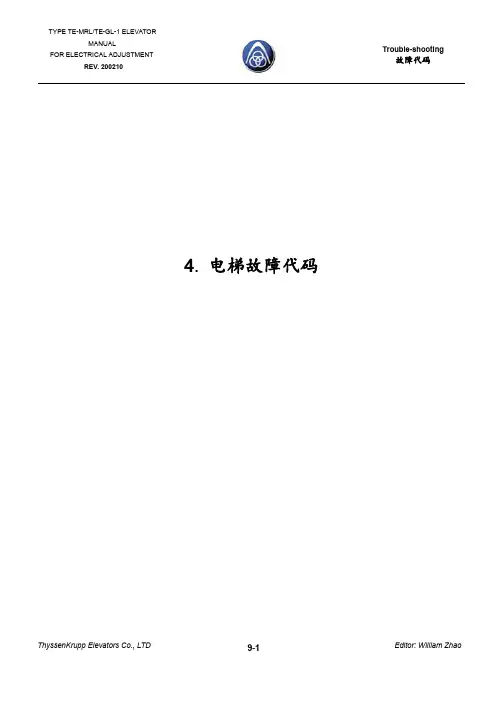

4.电梯故障代码Catalogue 目录No.序号Description说明Page页9.1SM-01主板故障代码9-3 9.2CT变频器（CONTROL TECHNOLOGY）故障代码9-59.电梯故障代码9.1SM-01主板故障代码故障代码显示内容原因对策02运行中厅门锁脱开（急停）1．运行中门刀擦门球2．门锁线头松动1．调门刀与门球的间隙2．压紧线头03错位（超过45CM），撞到上强停时修正（急停）1．上限位开关误动作2．限位开关移动后未进行井道教入3．编码器损坏1．查限位开关2．重新进行井道教入3．更换编码器04错位（超过45CM），撞到下强停时修正（急停）1．下限位开关误动作2．限位开关移动后未进行井道教入3．编码器损坏1．限位开关2．重新进行井道教入3．换编码器05电梯到站无法开门1．门锁短接2．门电机打滑3．门机不工作1．停止短接2．检查皮带3．检查门机控制器06关门受阻时间超过120秒1．关门时门锁无法合上2．安全触板动作3．外呼按钮卡死4．门电机打滑5．门机不工作08SM-02-B和SM-03A轿厢控制器通讯中断（不接收指令）1．通讯受到干扰2．通讯中断3．终端电阻未短接1．检查通讯线是否远离强电2．连接通讯线3．短接终端电阻09调速器出错变频器故障对应变频器故障代码表处理10错位（超过45CM），撞到上多层强慢时修正1．上行多层减速开关误动作2．多层减速开关移动后未进行井道教入3．编码器损坏1．检查多层减速开关2．重新井道教入3．更换编码器11错位（超过45CM），撞到下多层强慢时修正1．下行多层减速开关误动作2．多层减速开关移动后未进行井道教入编码器损坏1．检查多层减速开关2．重新井道教入3．更换编码器12错位（超过45CM），撞到上单层强慢时修正1．上行单层减速开关误动作2．单层减速开关移动后未进行井道教入3．编码器损坏1．检查单层减速开关2．重新井道教入3．更换编码器13错位（超过45CM），撞到下单层强慢时修正1．下行单层减速开关误动作2．单层减速开关移动后未进行井道教入编码器损坏1．检查单层减速开关2．重新井道教入3．更换编码器14平层干簧错误15SM-01-A多次重开门后门锁仍旧无法关门SM-01-B方向指令给出后超过2秒变频器无运行信号反馈16SM-01-B在制动器信号给出的状态下发现变频器无运行信号反馈17SM-01主板上电时进行参数校验发现参数错误主控制器的设置参数超出本身的默认值修改到允许范围以内18井道自学习楼层与预设置楼层（指所有安装平层插板的楼层总数）不符合1．设定参数与实际层楼不符2．平层插板偏离3．平层感应器受到干扰1．设定成一致2．调整平层插板3．换一芯无干扰电缆线19SM-01-A板发现抱闸接触器KM3或者辅助接触器KM2触点不能安全释放（不启动）表9.1表9.19.2CT变频器（CONTROL TECHNOLOGY）故障代码故障代码显示故障定义备注UV变频器直流总线电压过低(<450V DC)OV变频器直流总线电压过高(>830V DC)OI.AC交流电瞬时过载OI.br变频器制动电流瞬时过载PS变频器内部驱动故障Et外部设施故障OV.SPd马达超速（马达速度大于参数3.08设置）Prc2附件UD70故障ENC.OVL编码器电源过载ENC.PH1缺少编码器U相信号ENC.PH2缺少编码器V相信号ENC.PH3缺少编码器W相信号ENC.PH4编码器U，V，W信号相序错误ENC.PH5缺少编码器A相信号ENC.PH6缺少编码器B相信号ENC.PH7编码器A，B信号相序错误ENC.PH8马达自整定故障It_br制动电阻制动时间过长Oh1驱动器过热It.AC马达过载Oh2驱动器散热器温度过高OA环境温度过高TH马达过热THS温控电阻短路OP.OVLd24V变频器输出端子过热CL1电流模拟量接口1故障CL2电流模拟量接口2故障CL3电流模拟量接口3故障EEF内部EEPROM故障Ph交流电源缺相rS定子电阻检测SEP EC UD52通讯故障SEP EF编码器故障表9.2故障代码显示故障定义备注AN1.dis模拟输入接口1无接线SEP.dis UD52没有连接ENCPH9伺服电机相位错误而产生反向力矩表9.2。

蒂森TE-E故障代码显示
蒂森电梯故障代码
蒂森电梯故障代码

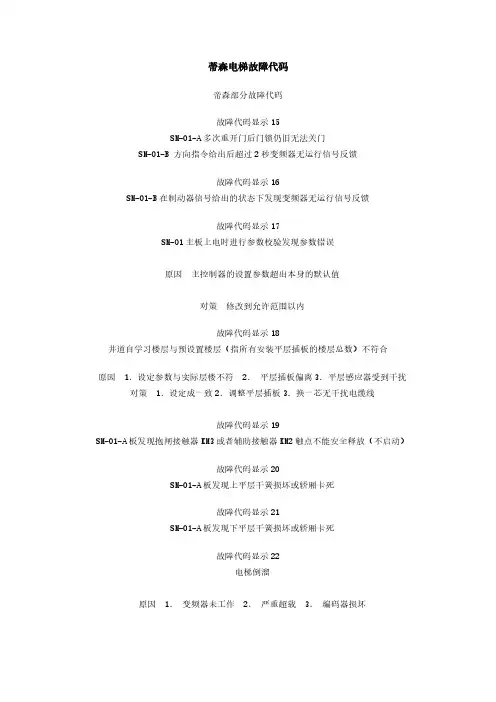

故障代码显示15
SM-01-A多次重开门后门锁仍旧无法关门
SM-01-B 方向指令给出后超过2秒变频器无运行信号反馈
故障代码显示16
SM-01-B在制动器信号给出的状态下发现变频器无运行信号反馈
故障代码显示17
SM-01主板上电时进行参数校验发现参数错误
原因主控制器的设置参数超出本身的默认值
对策修改到允许范围以内
故障代码显示18
井道自学习楼层与预设置楼层(指所有安装平层插板的楼层总数)不符合
原因 1.设定参数与实际层楼不符 2. 平层插板偏离3.平层感应器受到干扰
对策 1.设定成一致2.调整平层插板3.换一芯无干扰电缆线
故障代码显示19
SM-01-A板发现抱闸接触器KM3或者辅助接触器KM2触点不能安全释放(不启动)故障代码显示20
SM-01-A板发现上平层干簧损坏或轿厢卡死
故障代码显示21
SM-01-A板发现下平层干簧损坏或轿厢卡死
故障代码显示22
电梯倒溜
原因 1. 变频器未工作 2. 严重超载 3. 编码器损坏对策 1.检查变频器 2.调整超载开关 3.更换编码器故障代码显示23
电梯超速
原因 1. 编码器打滑或损坏 2. 严重超载
对策 1.检查编码器的连接 2.调整超载开关
故障代码显示24。

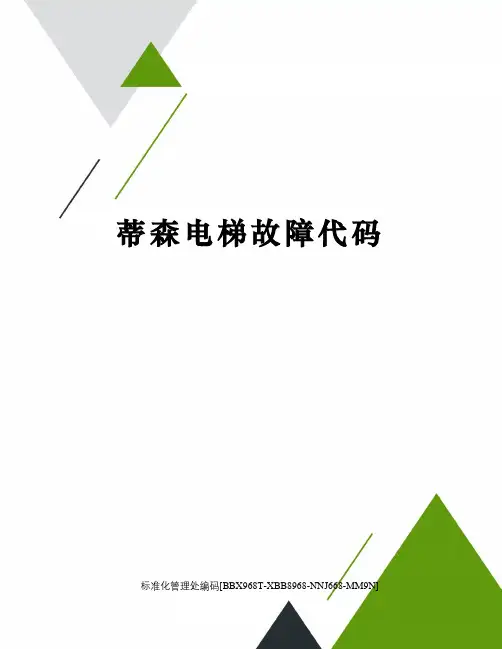

蒂森电梯故障代码标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]蒂森电梯故障代码序号故障现象故障原因排除方法-1)三相电源缺相检查电源-1 接触器K00不吸合 2)三相电源相续不对 -3)急停按钮被按下检查急停按钮-4)F00空气开关未合上闭合空气开关-诊断仪无法进入1500 1)主板中程序丢失从新输入程序-2 2)主板损坏更换主板-3)主板中RAM区损坏用清除RAM芯片修复-诊断仪显示FC01 1)X24插头线错误检查接线-3 2)缓冲器限位开关被按下检查限位开关-3)主板损坏更换主板-4)24V电压异常检查直流电源-1)主板上J402的1-2脚未连接连接1-2脚-4 电梯无预开门功能 2)X91,X92,X93未短接连接端子-3)特殊功能A6未运行运行特殊功能A6-5到达某层后门不开 1)门机故障检查门机-继续寻层 2)门接线错误(133和137错线) 纠正错线-6井道无法正常自学习 1)码板安装位置错误调整位置-2)24V电源异常检查电源-3)LN/LK选层器之间距离错误调整距离-4)选层器损坏更换选层器-5)主板故障更换主板-6)MF3板故障更换MF3板-7)检查CANBUS接地按要求接地-8)轿箱显示板短路更换显示板-序号故障现象故障原因排除方法-7 电梯出现急停后寻位 1)门锁回路故障检查厅门锁-2)井道接线合中的接线松动使连接线紧固-3)门机参数调整错误重新调整门机-4)称重参数错误重新设定-5)MF3板通讯故障检查接地及MF3板-6)轿顶变压器故障更换轿顶变压器-7)相序继电器误动作(7200) 更换-8)电网干扰检查客户电网-9)检查24V电源更换-10)变频器出现7CXX报警检查-11)编码器自整定错误重新自整定-8 电梯死机厅门显示"--" 1)安全回路断开检查安全回路-2)MF3板损坏更换MF3板-3)CPI变频器故障(9500) 检查变频器-4)选层器故障(4300) 检查选层器-5)MP,ME线接触不良检查通讯线-6)K801-K804损坏(6600) 更换主板上继电器-"7)K06/K06.1/K01/K01.1某-个部件损坏(7200)" 更换-8)5V,24V电源异常(5500/5100) 更换-9)变频器损坏(DSP故障) 更换-10)MF3板通讯故障检查-11)主板继电器损坏(4300) 更换继电器--序号故障现象故障原因排除方法-1)MN6电源误动作更换-9 8600抱闸监测故障 2)客户电网异常,中线带电检查客户电网-3)监测开关故障更换-4)K01/K01.1/K06接触不良检查-5)抱闸臂回弹调整-6)主板X25的24V异常从MN6直接取24V-7)FLENDER抱闸电路板异常更换-8)监测开关松动紧固-10电梯超速/墩底/冲顶 1)编码器松动紧固-2)编码器损坏更换-3)变频器故障更换-4)编码器自整定错误按正确的方式操作-5)编码器线接触不良检修-6)钢丝绳张力较大,运行时被拉长,在底层无法找到楼层,有时出现墩底更换钢丝绳-11电梯称重故障 1)运行时倒拉调整称重零点-更换TMI板-检查P54设定-2)运行达不到额定重量调整称重零点-检查轿底弹簧/垫片-更换称重装置-3)满载不报警检查称重参数调整-检查轿底弹簧/垫片-"检查轿箱和框架是-否干涉"--序号故障现象故障原因排除方法-12 电梯噪音及振动 1)检查主机安装位置正确否 "调整不正确的安装-位置"-2)导柜是否严重超差吊线检查-3)导轨接缝是否光滑用100MM平块检查-"4)减速箱是否有铜削或残渣-放油检查" 更换减速箱'-"5)减速箱轴承是否已损坏-用通芯一字批检查" 更换轴承-6)检查轿顶绳轮是否有问题用铜棒敲击-7)轿箱和框加是否有干涉 "调整不正确的安装-位置"-8)轿底限位螺栓离轿箱太近移开-9)轿底碳簧未正确安装重新安装-10)变频器P117参数设定错误按正确设定-11)变频器损坏更换-12)编码器位置不正确从新调整-13电梯没有外呼 1)井道BUS通讯故障检查通讯线-2)锁梯开关被关闭打开锁梯开关-14 出现0d2B故障编码器A,B相反运行15AE,AE86,AEE8-15 "断电和带电状态按充-电及松闸按钮不能打开电子抱闸" V86及V86.1整流桥损坏更换-16 "带电状态按充电及松-闸按钮F01跳闸," V86短路更换-17 "运行时出现1A02报警-有时0F0C,0F0D报警出现" "EPROM程序出问题,由于控制-柜门经常打开,阳光直射主板-造成" 更换EPROM芯片-18 AFOD无法找到MS2板 MS2通讯线及24V线问题修复-MS2/MS3损坏更换-"对于高层CAN信号减弱-(30层以上)." 增加放大器-。

蒂森电梯TE-E故障代码故障代码显示内容原因对策02 运行中厅门锁脱开（急停） 1．运行中门刀擦门球2．门锁线头松动 1．调门刀与门球的间隙2．压紧线头03 错位（超过45CM），撞到上强停时修正（急停） 1．上限位开关误动作2．限位开关移动后未进行井道教入3．编码器损坏 1．查限位开关2．重新进行井道教入3．更换编码器04 错位（超过45CM），撞到下强停时修正（急停） 1．下限位开关误动作2．限位开关移动后未进行井道教入3．编码器损坏 1．限位开关2．重新进行井道教入3．换编码器05 电梯到站无法开门 1．门锁短接2．门电机打滑3．门机不工作 1．停止短接2．检查皮带3．检查门机控制器06 关门受阻时间超过120秒 1．关门时门锁无法合上2．安全触板动作3．外呼按钮卡死4．门电机打滑5．门机不工作08 SM-02-B和SM-03A轿厢控制器通讯中断（不接收指令） 1．通讯受到干扰2．通讯中断3．终端电阻未短接 1．检查通讯线是否远离强电2．连接通讯线3．短接终端电阻09 调速器出错变频器故障对应变频器故障代码表处理10 错位（超过45CM），撞到上多层强慢时修正 1．上行多层减速开关误动作2．多层减速开关移动后未进行井道教入3．编码器损坏 1．检查多层减速开关2．重新井道教入3．更换编码器11 错位（超过45CM），撞到下多层强慢时修正 1．下行多层减速开关误动作2．多层减速开关移动后未进行井道教入编码器损坏 1．检查多层减速开关2．重新井道教入3．更换编码器12 错位（超过45CM），撞到上单层强慢时修正 1．上行单层减速开关误动作2．单层减速开关移动后未进行井道教入3．编码器损坏 1．检查单层减速开关2．重新井道教入3．更换编码器13 错位（超过45CM），撞到下单层强慢时修正 1．下行单层减速开关误动作2．单层减速开关移动后未进行井道教入编码器损坏 1．检查单层减速开关2．重新井道教入3．更换编码器14 平层干簧错误15 SM-01-A多次重开门后门锁仍旧无法关门SM-01-B 方向指令给出后超过2秒变频器无运行信号反馈故障代码显示15SM-01-A多次重开门后门锁仍旧无法关门SM-01-B 方向指令给出后超过2秒变频器无运行信号反馈故障代码显示16SM-01-B在制动器信号给出的状态下发现变频器无运行信号反馈故障代码显示17SM-01主板上电时进行参数校验发现参数错误原因主控制器的设置参数超出本身的默认值对策修改到允许范围以内故障代码显示18井道自学习楼层与预设置楼层（指所有安装平层插板的楼层总数）不符合原因1．设定参数与实际层楼不符2．平层插板偏离3．平层感应器受到干扰对策1．设定成一致2．调整平层插板3．换一芯无干扰电缆线故障代码显示19SM-01-A板发现抱闸接触器KM3或者辅助接触器KM2触点不能安全释放（不启动）故障代码显示20SM-01-A板发现上平层干簧损坏或轿厢卡死故障代码显示21SM-01-A板发现下平层干簧损坏或轿厢卡死故障代码显示22电梯倒溜原因1．变频器未工作2．严重超载3．编码器损坏对策1．检查变频器2．调整超载开关3．更换编码器故障代码显示23电梯超速原因1．编码器打滑或损坏2．严重超载对策1．检查编码器的连接2．调整超载开关故障代码显示24电梯失速原因1．机械上有卡死现象，如：安全钳动作，蜗轮蜗杆咬死，电机轴承咬死2．抱闸未可*张开3．编码器损坏对策1．检查安全钳，蜗轮，蜗杆、齿轮箱、电机轴承2．检查抱闸张紧力3．检查编码器连线或更换故障代码显示31电梯静止时有一定数量脉冲产生原因 1.抱闸弹簧过松 2.严重超载 3.钢丝绳打滑 4.编码器损坏对策 1.检查抱闸状况，紧抱闸弹簧 2.减轻轿厢重量，调整超载开关 3.更换绳轮或钢丝绳 4.更换编码器故障代码显示32安全回路动作原因 1.相续继电器不正常 2.安全回路动作对策 1.检查相续 2.检查安全回路故障代码显示35抱闸接触器检测出错原因 1.接触器损坏，不能正常吸合 2.接触器卡死 3.X4输入信号断开对策 1.更换接触器 2.检查连接线故障代码显示36KM2接触器检测出错原因 1.接触器损坏，不能正常吸合 2.接触器卡死 3.X15输入信号断开对策 1.更换接触器 2.检查连接线故障代码显示37门锁检测出错原因 1.接触器损坏，不能正常吸合 2.接触器卡死 3.输入信号X9与X3不一致对策 1.更换接触器 2.检查连接线故障代码显示38抱闸开关触点检测对策 1.检查电机抱闸触点 2 .检查连接线故障代码显示39安全回路继电器保护，停止运行原因 1.继电器损坏，不能正常吸合 2.继电器卡死 3.X13输入信号断开对策 1.更换接触器 2.检查连接线。

Thyssen TCM Diagnotsic System 00 00 存储地址 [查询特定存储地址的数值] 01 00 故障堆栈 [查询故障代码及事件记录] 02 00 显示订单号 [电梯的出厂订货号] 03 00 轿厢位置显示 [显示轿厢的理论计算位置] 04 00 电梯运行阶段 [数码管显示相应的运行阶段，LED显示运行阶段状态] 05 00 存储器地址 [特定的存储地址并通过A 列和B列的LED显示其数值] 06 00 门锁状态（TCI [用于TCI系统门锁回路的状态指示] 07 00 CPI参数（TCM） [用于CPI变频器的参数显示及调整] 08 00 轿厢召唤[用于主门侧轿厢指令的召唤] 09 00 厅门层站召唤 [用于主门侧下行厅门指令（TU）的召唤] 10 00 厅门层站召唤 [用于主门侧上行厅门指令（TO）的召唤] 11 00 轿厢召唤 [用于后门侧轿厢指令的召唤] 12 00 厅门层站召唤 [用于后门侧下行厅门指令（TUD）的召唤] 13 00 厅门层站召唤 [用于后门侧上行厅门指令（TUO）的召唤] 14 00 显示软件版本号及标志位 [工作程序版本及发行日期，显示MW1工作程序版本，在故障中设置标志。

] 15 00 参数教入 [教入程序用于驱动装置: ? 双速，液压驱动， Isostop 16M ? 控速液压驱动 (贝林格，Isostop 25M -Isostop 40SW (SM, RM -Isostop 60 (API, API-S, CPI] 01 XX ：门锁触点RK或RKD在XX楼层卡住故障现象：电梯停在XX位置门关闭，内外召唤均不响应，楼层位置指示正确，RK或RKD闭合，一旦释放则再次开门恢复。

可能原因：1）在XX楼层检查门锁触点或门锁机械部件； 2）检查特性芯片内的门型号设置是否正确； 02 01 ：召唤因监控作用被禁止可能原因：CPU中需要一块8K RAM； 02 02 : 在电梯特性芯片中允许Quasi的ZSE开关或仍在SIEMENS的CPU中有效可能原因：使用带后备电池的RAM的THYSSEN CPU芯片（电源故障或楼层不可用的情况下的位置存储）；； 02 03 : TCM控制系统故障可能原因：8K-RAM没有检测到，随后出现F800； 02 04 ：TCM控制系统故障可能原因：8K-EPROM没有检测到，随后出现F800； 02 80 : 未定义或错误的运行阶段 03 01 : 电梯特性芯片中未正确编入楼层可能原因:检查特性芯片中楼层设置不正确或订单号错误； 03 02 ：电梯特性芯片中未正确编入泊停楼层可能原因:检查特性芯片中楼层设置不正确或订单号错误； 03 03 ：电梯特性芯片中未正确编入消防员楼层可能原因:检查特性芯片中楼层设置不正确或订单号错误； 04 XX ：ZSE信号不正确引起的故障可能原因：1）TCI:CPU 检查是否有一个以上的ZSE动作，如果是则停梯并且04NN故障连续存储4次； 2）TCM:CPU检查是否有一个以上的ZSE动作，所有ZSE动作的楼层XX均会被显示，检查ZSE感应磁开关，故障之发生在ZSE选层器。
