led显示屏钢结构施工标准规范LED显示屏钢结构施工标准规范。

LED显示屏是一种广泛应用于商业广告、舞台演出、体育赛事等领域的新型显示设备，其钢结构施工标准规范对于确保显示屏的安全稳定运行至关重要。

在
LED显示屏钢结构施工中，我们要严格按照相关标准规范进行操作，确保施工质
量和安全性。

首先，钢结构的选材和加工要符合国家标准，材料应具有足够的强度和稳定性，以承受各种自然环境和外部冲击。

在加工过程中，要注意避免材料产生裂纹、变形等缺陷，确保钢结构的完整性和稳定性。

其次，在钢结构的安装过程中，要严格按照施工图纸和规范要求进行操作，确
保各个构件的精准拼接和安装。

在安装过程中，要注意加固连接处，确保钢结构的整体稳定性和承载能力。

另外，在钢结构的防腐处理和表面涂装中，要选择符合环保要求的防腐材料和
涂装工艺，确保钢结构的耐腐蚀性和美观性。

在施工现场，要做好安全防护措施，确保施工人员的人身安全。

此外，钢结构施工完成后，要进行必要的检测和验收，确保钢结构的质量和安
全性达到规范要求。

在LED显示屏的安装过程中，要注意与钢结构的配合，确保
显示屏的稳固安装和正常运行。

综上所述，LED显示屏钢结构施工标准规范对于确保显示屏的安全稳定运行具有重要意义。

我们要严格按照相关规范要求进行操作，确保钢结构施工质量和安全性。

只有这样，才能为LED显示屏的正常使用提供可靠的保障。

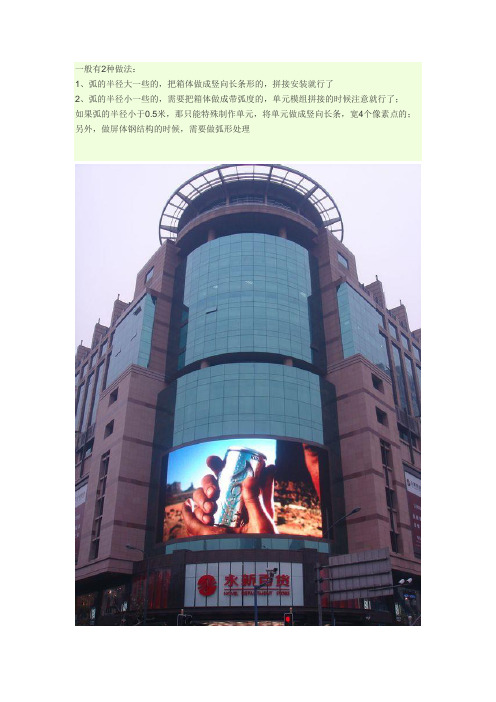

一般有2种做法：
1、弧的半径大一些的，把箱体做成竖向长条形的，拼接安装就行了
2、弧的半径小一些的，需要把箱体做成带弧度的，单元模组拼接的时候注意就行了；
如果弧的半径小于0.5米，那只能特殊制作单元，将单元做成竖向长条，宽4个像素点的；另外，做屏体钢结构的时候，需要做弧形处理
首先要了解你的弧是外弧还是内弧一般市场上外弧做得比较多。

主要做法有两种
1弧的半径大于一米的，把箱体做成竖向长条形的，拼接安装就行了
2、弧的半径小一些的，需要把箱体做成带弧度的，单元模组拼接的时候注意就行了；常用第二种。

P10户外全彩色L E D显示屏设计方案设计单位：河南顺兴丰烁电子技术有限公司电 话：网址：目录目录一、显示屏规格尺寸二、显示屏配置三、显示屏主要器件型号及功能四、主要技术参数五、综述一 硬件组成二 环境适应性要求三 系统总体设计四 系统功能六、视频播出方式七、计算机播出方式五 系统软件基本功能 基本操作 基本方式 基本特点六 防护设计防酸雨、防水、防潮、防腐、防尘 避雷 八、系统组成及原理一 主控系统二 视频处理和控制单元三 通信模块四 数据分配和扫描单元五 显示屏体 九、关键技术一 多媒体控制技术二 视频处理技术 十、发光管配置方案 十一、可视距离技术方案一、显示屏规格尺寸规格：室外全彩 像素多媒体 电子显示屏二、显示屏配置、室外全彩显示屏体一块。

、全彩屏多媒体控制系统一套。

、计算机。

、配电箱。

、音响系统一套。

、有线电视系统。

、非线编设备 选配 。

、字幕机 选配 。

、摄像机 选配 。

、显示屏操作专用监控 选配 。

、硬盘播放机 选配、基建装修及钢结构一项。

三、显示屏主要器件型号及功能四、主要技术参数室外全彩 像素多媒体 电子显示屏主要技术参数表：五、综述本项目为室外 显示屏系统，可视范围在 米（最佳视距 米），具有防尘、防腐蚀、防霉变、防潮、防雨水、耐高温、防工频干扰、防震、阻燃、防电磁干扰、防静电、防雷击、防撞击具有过流、短路、断路、过压、欠压等防护措施功能。

发光材料采用仕兰明星芯片，四周采用铝塑板装修。

其基本组成如下：一 硬件组成显示屏体控制系统计算机音频播放设备及辅件显示软件配电箱、散热设备和辅件钢结构、边框二 环境适应性要求显示屏内部电路器件均作“三防（防尘、防潮、防腐）”处理；钢结构外防锈漆。

昆虫及霉菌在显示屏内不能生存显示屏钢结构及边框装饰为防水结构设计按照 度抗震或 级风力的设防烈度进行结构设计三 系统总体设计系统设计满足以下要求：显示系统的设计制造质量可靠技术先进屏幕图象分辨率和清晰度高，屏幕画面清晰不闪烁图象色彩柔和逼真、灰度丰富、层次感和立体感强显示屏亮度均匀具有良好的色平衡，图象空间色彩自然声音满足本系统现场播放立体声音响的要求系统工作稳定可靠，抗干扰能力强，屏体寿命长，能连续工作 小时以上 显示模组安装，维修方便成熟的显示系统软件，操作简单显示系统满足防潮、防腐蚀、防风沙、耐高温、防静电、防雨、防火等要求，并进行相应的防护处理。

LED显示屏钢结构施工标准规范钢结构施工方案目录第一章、钢结构制造工艺第一节、钢结构主框架制造工艺第二节、压型钢板的制造工艺第二章、钢结构安装施工第一节、安装施工作业准备第二节、现场的材料管理第二节安装施工的质量标准第二节钢结构安装施工工艺第二节高强螺栓连接第三章、竣工验收检查第四章、质量控制及安全措施第一章钢结构制造工艺第一节钢结构主框架制造工艺一、钢结构制造（一）型钢及钢板1、材料采购：公司主要采购首钢、安钢、邯钢、宝钢的产品，并按ISO9001的规定选择合格供应商。

2、检验入库：根据入库单、材质单等资料认真核对质量证件、材料材质、尺寸规格、炉批号标记等是否与实物相符，并按炉批号标记存放在专用库，避免与其它产品用料混淆。

当对钢材的质量有疑义时，应按国家现行有关规定抽样检验。

3、材料复验：a、Q235、Q345按照Q/VVTB14—89《焊接结构用厚钢板技术条件》进行复验。

化学成份要求：C、SI、Mn、P、S等元素含量。

力学成份要求试验项目：σs、σb、δs(%)、AKU(J)、aKU(J\cm2)和0Cakv(J)。

试验取样按照GB2975-84《钢材力学及工艺性能试验取样法及成品化学差》执行。

化学成份分析按照GB222-84《钢的化学分析用试取样法及成品化学成份允许偏差》执行。

拉伸试验按照GB228-87《金属拉伸试验方法》执行。

弯曲试验按照GB232-88《金属弯曲实验方法》执行。

冲击试验按照GB4159-84《金属低温夏比冲击实验方法》执行。

b、Ｑ235、Q345、Z25按照GB5315-85《厚度方向性能钢板》执行。

探伤（UT）方法按照JB4730-94《金属板材超声波探伤方法》c、钢板复验后必须做复验标记，为做到可追溯性，必须做标记转移。

（二）焊材1、焊材生产厂的选择焊材生产厂的选择按ISO9001系列供方规定及ISO9001质量认证体系选择并根据质量情况确定。

2、焊材的选择依据设计图纸提供的构件材料由主管工程师选择相匹配的焊材，并对首批采用的焊材按国家标准进行复验及工艺性评定。

LED显示屏采购项目招标文件范文示例一、项目概况1、项目名称：LED 显示屏采购项目2、项目地点：＿____3、项目内容：采购一批高质量的 LED 显示屏及相关配套设备，用于_____场所的显示需求。

二、投标人资格要求1、投标人必须是在中华人民共和国境内注册的独立法人，具有有效的营业执照、税务登记证和组织机构代码证（或三证合一的营业执照）。

2、投标人应具有良好的商业信誉和健全的财务会计制度，提供近三年（＿____年至_____年）的财务审计报告或财务报表。

3、投标人须具备履行合同所必需的设备和专业技术能力，提供相关证明材料或承诺函。

4、投标人在近三年内（＿____年至今）在经营活动中没有重大违法记录，提供书面声明。

5、投标人须具有类似项目的业绩，提供至少三个类似项目的合同复印件。

三、采购需求1、 LED 显示屏规格及技术参数要求屏幕尺寸：根据实际需求确定，长_____米，宽_____米。

像素间距：不大于_____mm。

亮度：不低于_____cd/㎡，支持自动亮度调节。

刷新率：不低于_____Hz。

对比度：不低于_____:1。

视角：水平视角不小于_____度，垂直视角不小于_____度。

色彩：支持_____位真彩色显示。

2、控制系统具备可靠的控制系统，支持远程控制和管理。

能够实现多画面分割、拼接、漫游等功能。

3、配套设备提供显示屏的钢结构支架、边框等安装配件。

配备电源、排线、网线等连接线缆。

4、软件系统提供操作简单、功能齐全的显示屏控制软件。

支持多种格式的视频、图片、文字等内容的播放。

四、投标文件要求1、投标文件应包括但不限于以下内容：投标函法定代表人身份证明或授权委托书营业执照、税务登记证和组织机构代码证（或三证合一的营业执照）复印件财务审计报告或财务报表相关资质证书复印件类似项目业绩合同复印件产品技术方案及参数响应表售后服务承诺报价明细表2、投标文件的装订和密封投标文件应装订成册，一式三份（一份正本，两份副本）。

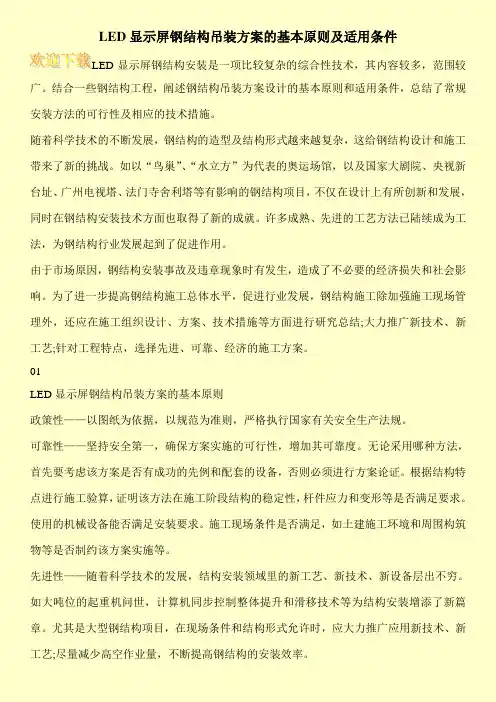

LED显示屏钢结构吊装方案的基本原则及适用条件LED显示屏钢结构安装是一项比较复杂的综合性技术，其内容较多，范围较广。
