防喷器规格及技术参数(全表)

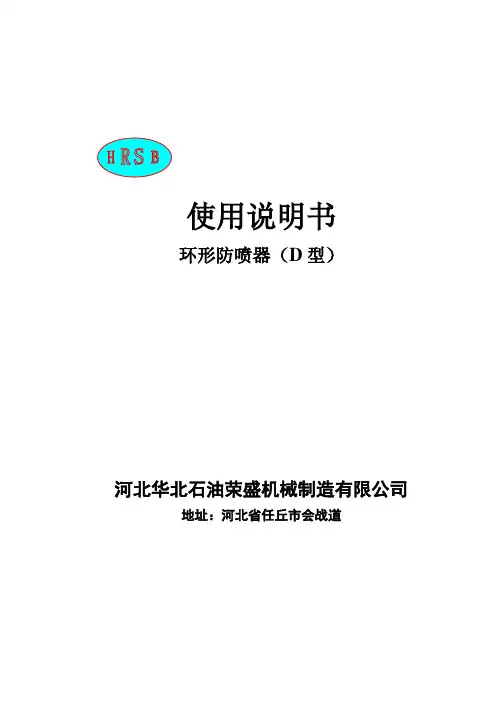

使用说明书之迟辟智美创作环形防喷器（D型）河北华北石油荣盛机械制造有限公司地址：河北省任丘市会战道目录1.用途22.产物规格及技术参数22.1.环形防喷器型号说明22.2.技术参数43.工作原理94.结构特点104.1.结构简单可靠104.2.耐磨圈结构104.3.唇形密封圈结构104.4.抗硫化氢性能114.5.球形胶芯115.把持与维护125.1.装置125.2.强行起下钻把持135.3.正确使用环形防喷器146.零部件拆装146.1.装配146.1.1.胶芯的更换146.1.2.支持圈与活塞装配：156.2.装配15的零部件拆装158.橡胶件的寄存179.故障判断及排除方法179.1.防喷器封闭渗漏179.2.防喷器关闭后打不开179.3.防喷器开关不灵活1810.修理包明细1811.订货说明201.用途环形防喷器必需配备液压控制系统才华使用.通常它与闸板防喷器配套使用，但也可独自使用.它能完成以下作业：●以密封各种形状和尺寸的方钻杆、钻杆、钻杆接头、钻铤、套管、电缆等工具；●当井内无钻具时，能全封闭井口；●在使用缓冲贮能器的情况下，能通过18°/35°无细扣对焊接头，进行强行起下钻作业.●环形防喷器仅是在关井时的一个过渡设备，不能用它长时间的封井，长时间的封井应采纳闸板防喷器；2.产物规格及技术参数2.1. 环形防喷器型号说明×××××——××额定工作压力（MPa）通径代号产物代号产物代号：FH—球形胶芯环形防喷器FHZ—锥形胶芯环形防喷器额定工作压力：主要有四个品级，见下表表 1额定工作压力品级通径代号见下表：表 2通径代号2.金属资料的温度品级：表 3金属资料的温度品级3.接触井液的非金属密封件温度品级.用两个字母组合来代表上限和下限，如下说明下限（第一位）上限（第二位）A 15ºF(-26℃) A180ºF(82℃)B 0º℃) B200ºF(93℃)C 10ºF(-12.2℃) C220ºF(104℃)D 20ºF(-6.7℃) D250ºF(121℃)如BB代表-17.8℃~93℃的温度级别,具体的温度级别在密封件上有代码标识表记标帜.我公司生产的环形防喷器有球形胶芯（D型）和锥形胶芯（A型）密封两种结构.A型又分为A1和A2两种结构，可用于密封各种形状和分歧尺寸的管柱，也可全封井口.并可在封井状态下进行强行起下作业.具有接受高压、密封可靠，把持维护方便、开关迅速等优点.本手册只介绍球形胶芯密封结构（D型）的环形防喷器.对锥形胶芯密封的结构环形防喷器（A型）在另外手册里介绍.表 4 环形防喷器供货规格和型式2.2.技术参数表 5：环形防喷器（D型）规格及技术参数：表 6：环形防喷器（D型）技术参数注意：表7中序号18壳体的零件号要依据其法兰连接情况而做相应的改变.图 1 环形防喷器（D型）内部结构图 2 环形防喷器（D型）零件序号图 3 FH54-35环形防喷器零件序号表 8 FH54-35环形防喷器零件明细3.工作原理发现井涌需要封井时，从控制系统输来的高压油从壳体下油口进入活塞下部关闭腔推动活塞向上运动，迫使胶芯沿球面向上向心运动，支承筋相互靠拢，将其间的橡胶挤向井口中心，实现密封钻具或全封闭井口.翻开时，液控压力从壳体上油口进入活塞上部开启腔，推动活塞下行，胶芯在自己弹力作用下复位，将井口翻开.4.结构特点具体结构请拜会图1和图2.FH54-35拜会图3.4.1. 结构简单可靠防喷器由壳体、顶盖、支持圈、活塞、胶芯等五个主要件组成.零件数量少，使防喷器更加可靠和易于维修，在现场拆装均匀很方便.液压联接有控制活塞开关两个接口，部份防喷器上的接口有呵护座，可以延长壳体接口的使用寿命；高度尺寸小、重量轻；4.2. 耐磨圈结构活塞、壳体及支持圈间的运动密封面均加有耐磨圈，防止了活塞运动中金属与金属的直接接触，呵护了活塞和壳体；4.3. 唇形密封圈结构密封均采纳唇形结构的密封圈，最年夜限度地降低了密封圈的磨损，而且密封可靠，防止了泄漏；图 4构FH54-35动密封均采纳Yx形结构的密对运动零件概况的刮伤与磨损.图 5FH54-35环形防喷器Yx形密封圈结构4.4. 抗硫化氢性能防喷器内部接触钻井液的零件具有抗硫化氢性能，满足NACE MR-01-75规范要求.4.5. 球形胶芯胶形呈半球形，它是由沿半环面呈辐射状的弓形支承与橡胶硫化而成，支承筋用合金钢制造.在胶芯翻开时，这些支承筋将离开井口，回复原位.甚至在胶芯严重磨损时也不会阻碍于井口.不容易翻胶：在封井状态，井压使胶芯中部橡胶上翻，而支承在球面上的支承筋阻止上翻，使橡胶处于平安受挤压状态，可接受较年夜的压力而不至撕裂.漏斗效应：球形胶芯从自由状态到封闭状态，各横断面直径的缩小是不等的，上部缩小的数值年夜，下部缩小得小，因而胶芯顶部挤出橡胶最多，底部最少，形成颠倒漏斗状.这种橡胶的流向不单可以提高密封性能，而且使钻杆接头易于进入胶芯.在下钻时，因井压向上压缩胶芯免于拉应力而提高了胶芯使用寿命.橡胶贮备量年夜：这种胶芯的橡胶储量比其他类型的胶芯年夜很多，在强行起下钻具被磨损之后，有较多的备用橡胶可陆续挤出弥补，特别适于海洋浮式钻井船上由于海浪冲击而引起钻具和胶芯频繁磨擦的场所使用.胶芯使用寿命长，可以完成深井的起下作业而无需要更换胶芯.井压助封：在关井时，作用在活塞内腔上部环形面积上的井压向上推活塞，促使胶芯密封更紧密，增加密封的可靠性.弓形支承筋使得胶芯与顶盖间的磨擦为钢对钢的磨擦，年夜年夜小于橡胶对钢的磨擦力，从而也减小了关闭压力.当井内有钻具时，可用将胶芯切割开套入井内钻具，然后装置胶芯.图 65.把持与维护5.1. 装置在钻井装备中，环形防喷器尚需配备下列设施：⑴液压控制装置；⑵联接到防喷器下端关杜口的控制管线；⑶联接到防喷器上端开启口的控制管线；⑷若进行强行起下钻作业，应配备缓冲贮能器，而且贮能器预先冲一定压力的氮气；⑸为适应各种场所下，调节液压控制压力的调压器.表 9 螺柱、螺钉连接上紧扭矩推荐值（公制）表 10 螺柱、螺钉联结上紧扭矩推荐值（英制）5.2. 强行起下钻把持强行起下钻时胶芯的工作状况比力恶劣，胶芯磨损严重，所以为使胶芯寿命延长，不致过早地损坏，必需依照下面法式进行把持：⑴先以10.5MPa的关闭液压关闭防喷器⑵逐渐减少关闭压力，直到有些轻微渗漏，然后进行起下钻作业.有微小的渗漏可以润滑管柱与胶芯的接触面，防止胶芯温渡过高，当胶芯磨损漏失量太年夜时，可适当增加些液控关闭压力.注意起下钻应使用带18º接头的钻具，过接头时起下钻的速度不得年夜于米/秒；⑶若在起下钻时不允许有渗漏，那么液控关闭压力应调节到刚好满足密封为止.⑷当关闭压力到达，胶芯仍漏失严重，说明该防喷器胶芯已严重损坏，应及时更换胶芯后再进行起下钻作业.5.3. 正确使用环形防喷器⑴防喷器在现场装置后，应依照有关标准规范条例要求进行现场试压；⑵进入目的层后，每次下钻两次，要试关防喷器一次，检查效果，如发现胶芯失效或其他问题，应立即更换处置；⑶在井内有钻具发生井喷时，可先用环形防喷器控制井口，但尽量不作长时间封井.一则因为胶芯易过早损坏，再则无锁紧装置.当需要长时间封井时应采纳闸板防喷器.非特殊情况，不作封闭空井.要注意：封空井最年夜井压为额定工作压力的一半！⑷防喷器处于关闭状态时，允许上、下活动钻具，但不允许旋转钻具；⑸严禁用翻开防喷器的方法来泄井内压力，以防刺坏胶芯；⑹每次翻开后，必需检查胶芯是否全部翻开，以防钻具挂坏胶芯；⑺防喷器的开、关应使用液压油，并应注意坚持清洁；⑻环形防喷器进行压力试验时，注意所用试验钻杆应与底部的试验盲法兰固定联结，不能让钻杆直接挂在胶芯底部，使胶芯直接接受钻杆向上的作用力.6.零部件拆装以下内容不包括FH54-35环形防喷器，拜会图2.6.1. 装配6.1.1.胶芯的更换⑴卸失落顶盖与壳体的联接螺母（序号5）；⑵吊起顶盖；⑶在胶芯上拧入吊环螺钉、吊出胶芯.若井口有钻具时，应先用割胶刀（借助撬杠，肥皂水润滑口刃）将新胶割开，割面要平整.同样将旧胶芯割开，吊出，换上割开的新胶芯.6.1.2.支持圈与活塞装配：⑴卸失落壳体上进、出油口上的丝堵（或管线），然后拆失落顶盖、胶芯（依上面法式），在支持圈内拧入吊环螺钉，平稳吊出支持圈；⑵在活塞内拧入吊环螺钉，将活塞平稳吊出.6.2. 装配⑴检查支持圈、活塞和壳体上的耐磨圈（序号12、14、16）若有损坏或严重磨损，则应进行修理，重新粘贴加工；⑵检查支持圈、活塞和壳体上的密封圈，若有损坏、老化应进行更换；⑶用机械油润滑壳体内概况，活塞及支持圈概况；⑷将活塞吊装入壳体；⑸将支持圈装入壳体；⑹用防水黄油润滑顶盖内概况及活塞支撑面，联接螺柱涂丝扣油；⑺将胶芯装于活塞顶部；⑻将顶盖装入；⑼将顶盖与壳体联接螺柱拧紧；⑽壳体上的进、出油口用丝堵堵上，防止脏物进入.7.FH54-35的零部件拆装7.1装配（序号见产物结构图3）⑴拧紧爪盘支护螺钉（序号1917），将爪盘（序号15）退召盘盖，进入壳体环槽中，卸失落壳体上进出翻开腔及关闭腔油口上的丝堵或管线.⑵取下调节螺钉及顶盖夹头（序号22，23）⑶平稳地吊召盘盖.⑷在胶芯上拧入吊环螺钉，吊出胶芯.若井内有在钻具时，应先用锋利的割胶刀（借助撬杠，肥皂水润滑刀刃；不能使用锯条或其它钝的切割工具）将新胶芯从一侧任意两个支撑筋之间割开（拜会图6），割面要平整.同样，将旧胶芯割开，吊出，换上割开的新胶芯.7.1.2 防尘圈的装配拆失落胶芯后，在防尘圈上拧入吊环螺钉，平稳吊出防尘圈.7.1.3 活塞的装配拆失落防尘圈后，在活塞上拧入吊环螺钉，平稳吊出活塞.7.2 装配⑴检查各密封件有无损坏，若有则更换；⑵用机械油润滑壳体内概况，活塞、防尘圈及爪盘涂润滑脂；⑶将支撑筒装入壳体内，拧紧连接螺栓；⑷将活塞平稳装入壳体内；⑸将防尘圈平稳装入壳体与活塞组成的环形空间内；⑹将胶芯装入，胶芯外球面涂敷复合铝基润滑脂或钻杆密封脂；⑺将顶盖装入，顶盖内球面涂敷复合铝基润滑脂或钻杆密封脂；⑻用调节螺钉及顶盖夹头（序号23，22）压下顶盖；⑼松开爪盘支护螺钉（序号19），将爪盘螺钉（序号17）拧紧；⑽将爪盘支护螺钉拧紧（序号19），然后再将其松开1圈；⑾将壳体上的进出油口用丝堵堵上（防止异物进入）.8.橡胶件的寄存所有橡胶件都应按下列规定合理寄存：1.根据新旧法式按时间顺序编号，先旧后新依次使用；2.必需寄存在光线较暗且又干燥的室内.温度不能太高，一般为0-25ºC，防止靠近取暖设备和阳光直射；3.不能有腐蚀性物质溅到橡胶件上；4.橡胶件应远离高压带电设备，因为这些设备可能发生臭氧；5.应让橡胶件在松驰状态下寄存，不能弯扭，挤压和悬挂；6.经常检查，如发现有变脆、裂、弯曲、呈现裂纹者不成使用；条件的有效期为2年.9.故障判断及排除方法9.1. 防喷器封闭渗漏⑴若新胶芯关渗漏，可屡次活动解决，若支承筋已靠拢仍不能封闭则应更换胶芯；⑵对旧胶芯有严重磨损，脱块，已影响胶芯使用，也应及时更换；⑶若翻开过程中长时间未关闭使用胶芯，使杂物堆积于胶芯槽及其他部位，应清洗胶芯，并按规程活动胶芯.9.2. 防喷器关闭后打不开这是由于长时间关闭后，胶芯发生永久变形老化或是在用于固井后胶芯下有凝固水泥而造成.在这种情况下，只有清洗或更换胶芯.9.3. 防喷器开关不灵活⑴液控管线在联接前，应用压缩空气吹扫.接头要清洗干净；⑵油路有漏失，防喷器长时间不活动，有脏物梗塞等，均会影响开关灵活性，所以必需按把持规程执行.10.修理包明细拜会图2和图3.表 11FH18-21、FH18-35环形防喷器（D型）修理包零件表表 12FH23-21环形防喷器（D型）修理包零件表表 13FH23-35环形防喷器（D型）修理包零件表表 14FH28-21环形防喷器（D型）修理包零件表表 15FH28-35环形防喷器（D型）修理包零件表表 16FH35-21、 FH35-35环形防喷器（D型）修理包零件表表 17FH53-21环形防喷器（D型）修理包零件表表 18FH54-35环形防喷器（D型）修理包零件表11.订货说明在订购我公司的任何一台环形防喷器时，请参照技术参数表5、6，应说明以下几方面内容：1．规格型号，即通径尺寸和工作压力；2．所用环形胶芯类型是球形还是锥形，即D型还是A型；3．联接方式：底部联接的尺寸、工作压力和密封垫环槽规格；顶部联接的尺寸、工作压力和密封垫环槽规格；4、工作温度范围：包括金属件的温度品级和橡胶密封件的温度品级；5．密封垫环槽是否堆焊不锈钢；6、用于硫化氢环境的要求；7．除随机所带的备用件外，另外所需备用件；8．防喷器使用和装置的其他特殊要求；9. 订购配件时请参照表7或表8，提供零件名称、零件号和数量.。

使用说明书环形防喷器（D型）河北华北石油荣盛机械制造有限公司地址：河北省任丘市会战道目录1.用途...................................................... 错误!未定义书签。

2.产品规格及技术参数 ........................................ 错误!未定义书签。

.环形防喷器型号说明...................................... 错误!未定义书签。

.技术参数................................................ 错误!未定义书签。

3.工作原理.................................................. 错误!未定义书签。

4.结构特点.................................................. 错误!未定义书签。

.结构简单可靠............................................ 错误!未定义书签。

.耐磨圈结构.............................................. 错误!未定义书签。

.唇形密封圈结构.......................................... 错误!未定义书签。

.抗硫化氢性能............................................ 错误!未定义书签。

.球形胶芯................................................ 错误!未定义书签。

5.操作与维护 ................................................ 错误!未定义书签。

.安装.................................................... 错误!未定义书签。

闸板防喷器必备使用手册(此文档为word格式，下载后您可任意编辑修改！)1.1型号说明：F Z改进序例号：E、F、G…主通径连接法兰联接形式:A—上、下法兰B—上栽丝，下法兰C—上法兰、下栽丝D—上、下栽丝，省略Y1表示轴向液压锁紧，Y2表示径向液压锁紧手动锁紧省略D表示承压件是锻件，铸钢件省略表示额定工作压力，如“70”表示为70MPa通径尺寸，如28表示通径为279.4mm (11″)闸板防喷器简称：“FZ”单闸板省略，双闸板“2”，三闸板“3”举例：适用产品： FZ35-35 2FZ35-35 FZ35-70 2FZ35-70型式S 型序号 1 2 3 4 5名称总成闸板螺钉闸板座胶芯螺钉闸板体数量 2 1 1 2 1规格零件编号27/8″DFZ1310.01G-00 DFZ1310.01A-04 DFZ1310.01A-02 DFZ1310.01G-01-00 GB70-76 M12×65 DFZ1310.01G-02 31/2″DFZ1310.01C-00 DFZ1310.01A-04 DFZ1310.01A-02 DFZ1310.01C-01-00 GB70-76 M12×65 DFZ1310.01C-02 41/2″DFZ1310.01B-00 DFZ1310.01A-04 DFZ1310.01A-02DFZ1310.01B-01-00 GB70-76 M12×65 DFZ1310.01B-02 5″DFZ1310.01A-00 DFZ1310.01A-04 DFZ1310.01A-02 DFZ1310.01A-01-00 GB70-76 M12×65 DFZ1310.01A-02 51/2″DFZ1310.01H-00 DFZ1310.01A-04 DFZ1310.01A-02 DFZ1310.01H-01-00 GB70-76 M12×65 DFZ1310.01H-02 7″DFZ1310.01D-00 DFZ1310.01A-04 DFZ1310.01A-02 DFZ1310.01D-01-00 GB70-76 M12×65 DFZ1310.01D-02 95/8″DFZ1310.01F-00 DFZ1310.01A-04 DFZ1310.01A-02 DFZ1310.01F-01-00 GB70-76 M12×65 DFZ1310.01F-02 全封DFZ1310.01E-00 DFZ1310.01A-04 DFZ1310.01A-02 DFZ1310.01E-01-00 GB70-76 M12×65 DFZ1310.01E-02 图1 闸板防喷器安装使用示意图2．闸板防喷器规格及主要技术参数（见表1）闸板防喷器主通径法兰连接形式及外形尺寸简图（见图2）图3 闸板防喷器零部件的组成5.1.1 S型闸板：图4 S型闸板表2 S型闸板闸板总成零件明细表3 S型闸板闸板总成零件明细适用产品： FZ28-35 2FZ28-35型式S 型序号 1 2 3 4 5名称总成闸板螺钉闸板座胶芯螺钉闸板体数量 2 1 1 2 1规格零件编号27/8″GB70-76 M12×6031/2″GB70-76 M12×6041/2″GB70-76 M12×605″GB70-76 M12×607″GB70-76 M12×60全封GB70-76 M12×60※※※※※※※※※※※5.1.2 HF 型闸板：图5 HF 型闸板表4 H F 型闸板闸板总成零件明细5.1.3 H 型闸板：图6 H 型闸板表5 H 型闸板闸板总成零件明细5.1.4 F 型闸板：图7 F 型闸板适用产品： FZ5414, 2 FZ5414 型式 H F 型序号 12 3名称总成顶部胶芯闸板体前部胶芯数量 2 1 1 规格零件编号5″ DFZ5414 . 47B-00 DFZ5414 . 47A . 03-00DFZ5414 . 47B-01 DFZ5414 . 47B 02-00133/8″DFZ5414 . 47C-00 DFZ5414 . 47A . 03-00 DFZ5414 . 47C-01 DFZ5414 . 47C . 02-00 . . . . . . 适用产品： FZ28-70 2FZ28-70 型式 H 型序号12345名称总成闸板螺钉闸板座闸板体顶部胶芯前部胶芯数量21111规格零件编号23/8″ 2FZ2870. 02A-00 2FZ2870. 02A-042FZ2870. 02A-032FZ2870. 02A-02 2FZ2870. 02A-05 2FZ2870. 02A . 01-00 27/8″ 2FZ2870. 02B-00 2FZ2870. 02A-04 2FZ2870. 02A-03 2FZ2870. 02B-02 2FZ2870. 02A-05 2FZ2870. 02B . 01-00 31/2″ 2FZ2870. 02C-00 2FZ2870. 02A-04 2FZ2870. 02A-03 2FZ2870. 02C-02 2FZ2870. 02A-05 2FZ2870. 02C . 01-00 41/2″ 2FZ2870. 02D-00 2FZ2870. 02A-04 2FZ2870. 02A-032FZ2870. 02D-02 2FZ2870. 02A-05 2FZ2870. 02D . 01-005″ 2FZ2870. 02E-00 2FZ2870. 02A-04 2FZ2870. 02A-03 2FZ2870. 02E-02 2FZ2870. 02A-05 2FZ2870. 02E . 01-00 51/2″ 2FZ2870. 02F-00 2FZ2870. 02A-04 2FZ2870. 02A-03 2FZ2870. 02F-02 2FZ2870. 02A-05 2FZ2870. 02F . 01-00 7″ 2FZ2870. 02G-002FZ2870. 02A-042FZ2870. 02A-032FZ2870. 02G-022FZ2870. 02A-052FZ2870. 02G . 01-00全封2FZ2870. 02H-00 2FZ2870. 02A-04 2FZ2870. 02A-03 2FZ2870. 02H-02 2FZ2870. 02A-05 2FZ2870. 02H . 01-00 表6 F 型闸板闸板总成零件明细5.1.5 变径闸板5.1.6 剪切闸板:（见图8）图8 剪切闸板表7 剪切闸板零件明细表序号名称 SR3570零件号 SR2870零件号数量 1 上夹持器1 2 上胶芯 SR3570.02-00 SR2870.02-00 1 3 上闸板 1 4 剪切刀5 O 形密封圈 GB3452.1-82 28×2.65 GB3452.1-82 28×2.656 6 铜垫圈6 7 内六角螺钉SR3570-.07-00 SR2870.07-00 6 8 下胶芯SR3570.09-00 SR2870.09-00 1 9 下闸板1 10O 形密封圈GB3452.1-82 51.5×5.3GB3452.1-82 48.7×5.3611 下夹持器1 12 螺钉 SR3570.04-00 SR2870.04-00 6 13 档圈GB893.1-86 φ63GB893.1-86 φ6265.2闸板手动锁紧装置图9 闸板手动锁紧装置5.3 侧门密封装置表8 浮动密封零件表适用产品： FZ23-35型式 F 型序号1234名称总成压板胶芯闸板螺钉闸板座数量1131规格零件编号27/8″ F03-10A F03-09A F03-11A GB10-66 F03-10A-01 31/2″ F03-10B F03-09B F03-11B GB10-66 F03-10B-01 41/2″ F03-10C F03-09C F03-11C GB10-66 F03-10C-01 5″ F03-10D F03-09D F03-11D GB10-66 F03-10D-01 51/2″ F03-10E F03-09E F03-11E GB10-66 F03-10E-01 全封F03-38F03-37GB10-66F03-36图10 浮动密封装置5.4 液压自动锁紧装置：图7 轴向液压自动锁紧装置图11 轴向液压自动锁紧装置图12 径向液压自动锁紧装置5.5 活塞杆（闸板轴）密封结构，活塞杆二次密封装置表9 FZ35105, FZ3570闸板轴密封零件表（图13）图13 FZ35105, FZ3570闸板轴密封结构图14 二次密封装置适用产品：FZ351052FZ35105FZ28105 2FZ28105序号名称数量零件编号1 骨架 1 2FZ35105A.03-01 FZ2870X-08-12 2 顶密封圈 1 GB3452.1-82 487×7 FZ2870-D-02-07 3侧密封圈22FZ35105A.03-10序号名称数量零件编号1 螺塞2（4） 2 二次密封螺塞 2（4） 3 二次密封剂 2（4） EM-09-1 4 挡圈 2（4）5 盘根压环 2（4） 2FZ35105A.03-126 防尘圈 2（4） 2FZ35105A.03-117 唇型前密封圈 2（4） FZ2870X-08-198 唇型密封圈盖 4（8） FZ2870X-08-189 唇型后密封圈 2（4） FZ2870X-08-21 10 O 型密封圈 4（8）GB3452.1-82 150×3.55 11 O 型密封圈4（8）GB3452.1-82 136×3.55 12 盘根支承环 2（4）13 单向阀2（4）SFZ1310.32-00 14 轴套2（4）2FZ35105A.03-13 15带孔螺塞2（4）注：表中数量为单闸板防喷器的数量，括号内为双闸板防喷器的数量表10 闸板轴密封零件表（图15）序号名称数量FZ28352FZ2835FZ28702FZ2870FZ35352FZ3535FZ54142FZ5414零件编号1 螺塞2（4）2 丝堵2（4）3 二次密封剂2（4）EM-09-14 孔用挡圈2（4）挡圈120 挡圈1305 止推轴套2（4）6 W型密封圈14（28）7 压圈4（8）8 O型密封圈4（8）95×3.1 GB3452.1-82100×3.55105×3.19 O型密封圈4（8）110×3.1 GB3452.1-82112×3.55120×3.1 10 支承密封套2（4）2FZ2870.03-0313 单向阀…………14 轴套2（4）15 带孔螺塞2（4）注：表中数量为单闸板防喷器的数量，括号内为双闸板防喷器的数量。

防喷器操作、保养规程一、闸板防喷器和环形防喷器技术参数1、2FZ35-70C双闸板防喷器技术参数通径尺寸 346.1mm 额定工作压力 70MPa2、FZ35-70C单闸板防喷器技术参数通径尺寸 346.1mm 额定工作压力 70MPa3、FH35-35/70环形防喷器技术参数通径尺寸 346.1mm 额定工作压力 35MPa二、闸板防喷器操作规程1、操作前的检查1）检查检查防喷器安装是否正确：壳体吊装耳在上部；各处联接螺栓对角依次均匀上紧；2）检查油路连接管线是否与防喷器所标识的开关一致。

可由控制台以2～3MPa的控制压力对每种闸板试开关各两次，以排除油路中的空气，如闸板开关动作与控制台手柄指示不一致，应调整连接管线；3）对井口装置进行全面试压，试压标准应按有关井控规程条例执行。

试压后对各连接螺栓再一次紧固，克服松紧不均现象；4）检查所装闸板芯子尺寸与井下钻具尺寸是否一致；5）检查各放喷、压井、节流管汇是否连接好；6）防喷器在进行地面检查试验时，应在防喷器内加满水，并且开关闸板活动一次，以排除闸板腔内闸板后部的空气。

2、闸板防喷器的使用方法及注意事项：1）防喷器的使用指定专人负责，落实职责，使用者要做到三懂四会（懂工作原理、懂性能、懂工艺流程；会操作、会维护、会保养、会排除故障）；2）当井内无管柱，试验关闭管子闸板时，最大液控压力不能超过3MPa，以免损坏胶芯。

当井内有管柱时，严禁关闭全封闸板；3）需要长时间封关井时，在液压关闭锁紧闸板后，液压可泄掉，楔形活塞上的楔面可自锁闸板，并在控制台上挂牌说明，以防误操作；4）进入目的层后，每天应开关闸板一次，检查开关是否灵活，液动锁紧是否好用。

每次起钻完后还应做全封闸板开关试验，井内有管柱时严禁关闭全封闸板；5）不允许用打开闸板的方法来泄压，以免损坏胶芯，每次打开闸板时应检查液动锁紧装置的显示杆是否被顶出，以确保闸板被打开。

打开后要检查闸板是否处于全开位置（全部退回到壳体内），以免钻具损坏展板；6）注意保持液压油清洁；7）防喷器用完后，应使闸板处于全开位置，以便检修。

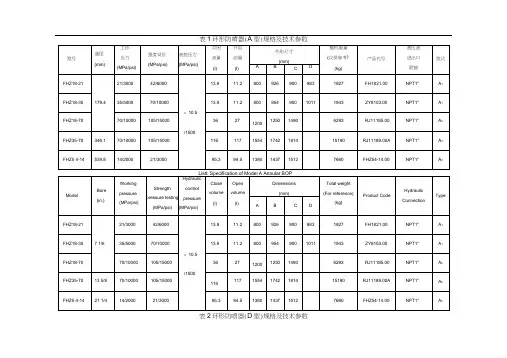

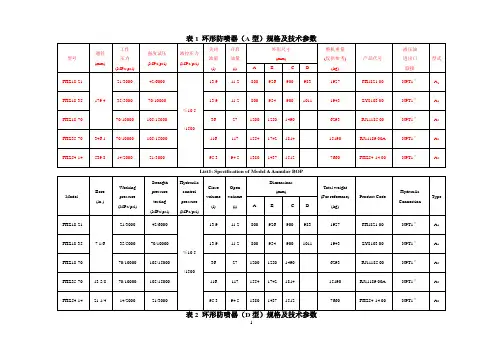

1.概 述1．1型号说明环形防喷器的型号由5组大写英文字母或数字构成（其中有些可以省略）说明如下：举例:1．2 用 途≤35MPa≥70MPa环形防喷器的胶芯有球形和锥形二种形式;球形胶芯的顶盖与壳体连接形式为法兰和楔形块连接，锥形胶芯的顶盖与壳体连接形式为爪盘连接〈详见表1、图1、图2、图3 〉2.环形防喷器规格及主要技术参数环形防喷器顶盖与壳体为爪盘连接(见图3)胶芯形式球形锥形顶盖与壳体为法兰连接(见图1) 顶盖与壳体为楔形块连接 (见图2)1顶盖2球形胶芯3接合环4活塞5壳体6密封件图1 FH35-35/70环形防喷器 (顶盖与壳体为法兰连接)、图2 FH35-70/105环形防喷器(顶盖与壳体为楔形块连接 )顶盖压紧环楔形块球形胶芯挡泥环密封件活塞壳体1顶盖2 防磨耗板3锥形胶芯4爪盘5密封件6活塞7外部体套筒8内部体套筒9壳体图3 FH54-14环形防喷器(顶盖与壳体为爪盘连接)型号FH18-35FH28－35FH28-35/70通径 mm(in)179.4(7 1/16)279.4 (11)额定工作压力MPa（psi）35 (5000)液控压力MPa（psi）≤10.5 (1500)油缸开启腔容量L12.8 5858油缸关闭腔容量L18.87272顶盖与壳体连接形式法兰法兰法兰密封胶芯形式球形球形球形顶部连接形式顶部栽丝螺栓M36×3M48×3M48×3垫环R46R54 R54底部连接形式底部法兰螺栓M36×3M48×3 M45×3 垫环R46R54BX158液控连接规格Z1" ×2净重量 kg157243004423重心（下法兰中心为原点）338 462 468产品外形尺寸mm A73711381138 H79010811096装箱外形尺寸（长X宽X高）mm 1380×940×11951500×1310×16401500×1310×1640毛重 kg 1755 4560 4683注：上下连接法兰尺寸均符合APISpec 16A 钻井通道设备规范图4 球形胶芯环形防喷器外形尺寸图续表1 环形防喷器规格及技术参数型 号 FH35-35 FH35-35/70 FH35-70/105 FHZ54-14 通径 mm(in)346.1 (135/8)539.8 (211/4)额定工作压力 MPa(Psi) 35(5000) 70(10000) 14（2000）液控压力 MPa ≤10.5油缸开启腔容量 L 71.3 71.3 124 72 油缸关闭腔容量 L 93.5 93.5 152 118 顶盖与壳体连接形式 法兰 法兰 楔形块 爪盘 密封胶芯形式 球形球形球形锥形顶部 连接 形式 顶 部 栽丝螺 栓 M42×3 M42×3 M48×3 M42×3 垫 环 BX160BX160BX159R73底部连接 形式底 部 法兰螺 栓 M42×3 M48×3 M58×3 M42×3 垫 环BX160BX159BX159 R73 液控连接规格 Z1" ×2Z 1"(2")×4 Z1"(11/2")×2净重量 kg6517 6843 14760 6780 重心（下法兰中心为原点） 496 525 910 744 产品外形尺寸 mm A1270 1270 1640 1516 H1160 1227 1634 1337 装箱外形尺寸 （长X 宽X 高）mm 1560X1380 X1700 1620X1380 X1700 22002100 X2310毛重 kg6773 713816600图5 锥形胶芯环形防喷器外形尺寸图3．球形胶芯环形防喷器工作原理及主要结构特点3.1工作原理3.2产品结构特点3.2.6顶盖呈半球形，无应力集中现象。

使用说明书环形防喷器（D型）河北华北石油荣盛机械制造有限公司地址：河北省任丘市会战道目录1.用途 (2)2.产品规格及技术参数 (2)2.1.环形防喷器型号说明 (2)2.2.技术参数 (4)3.工作原理 (9)4.结构特点 (10)4.1.结构简单可靠 (10)4.2.耐磨圈结构 (10)4.3.唇形密封圈结构 (10)4.4.抗硫化氢性能 (11)4.5.球形胶芯 (11)5.操作与维护 (12)5.1.安装 (12)5.2.强行起下钻操作 (13)5.3.正确使用环形防喷器 (14)6.零部件拆装 (14)6.1.拆卸 (14)6.1.1.胶芯的更换 (14)6.1.2.支持圈与活塞拆卸： (15)6.2.装配 (15)7.FH54-35的零部件拆装 (15)8.橡胶件的存放 (17)9.故障判断及排除方法 (17)9.1.防喷器封闭渗漏 (17)9.2.防喷器关闭后打不开 (17)9.3.防喷器开关不灵活 (18)10.修理包明细 (18)11.定货说明 (20)1.用途环形防喷器必须配备液压控制系统才能使用。

通常它与闸板防喷器配套使用，但也可单独使用。

它能完成以下作业：●以密封各种形状和尺寸的方钻杆、钻杆、钻杆接头、钻铤、套管、电缆等工具；●当井内无钻具时，能全封闭井口；●在使用缓冲贮能器的情况下，能通过18°/35°无细扣对焊接头，进行强行起下钻作业。

●环形防喷器仅是在关井时的一个过渡设备，不能用它长时间的封井，长时间的封井应采用闸板防喷器；2.产品规格及技术参数2.1. 环形防喷器型号说明×××××——××额定工作压力（MPa）通径代号产品代号产品代号：FH—球形胶芯环形防喷器FHZ—锥形胶芯环形防喷器额定工作压力：主要有四个等级，见下表表 1 额定工作压力等级通径代号见下表：表 2 通径代号2.金属材料的温度等级：表 3 金属材料的温度等级3.接触井液的非金属密封件温度等级。

使用说明书环形防喷器（D型）河北华北石油荣盛机械制造有限公司地址：河北省任丘市会战道目录1.用途 (2)2.产品规格及技术参数 (2)2.1.环形防喷器型号说明 (2)2.2.技术参数 (4)3.工作原理 (9)4.结构特点 (10)4.1.结构简单可靠 (10)4.2.耐磨圈结构 (10)4.3.唇形密封圈结构 (10)4.4.抗硫化氢性能 (11)4.5.球形胶芯 (11)5.操作与维护 (12)5.1.安装 (12)5.2.强行起下钻操作 (13)5.3.正确使用环形防喷器 (14)6.零部件拆装 (14)6.1.拆卸 (15)6.1.1.胶芯的更换 (15)6.1.2.支持圈与活塞拆卸： (15)6.2.装配 (15)7.FH54-35的零部件拆装 (16)8.橡胶件的存放 (17)9.故障判断及排除方法 (17)9.1.防喷器封闭渗漏 (17)9.2.防喷器关闭后打不开 (18)9.3.防喷器开关不灵活 (18)10.修理包明细 (18)11.定货说明 (20)1.用途环形防喷器必须配备液压控制系统才能使用。

通常它与闸板防喷器配套使用，但也可单独使用。

它能完成以下作业：●以密封各种形状和尺寸的方钻杆、钻杆、钻杆接头、钻铤、套管、电缆等工具；●当井内无钻具时，能全封闭井口；●在使用缓冲贮能器的情况下，能通过18°/35°无细扣对焊接头，进行强行起下钻作业。

●环形防喷器仅是在关井时的一个过渡设备，不能用它长时间的封井，长时间的封井应采用闸板防喷器；2.产品规格及技术参数2.1. 环形防喷器型号说明×××××——××额定工作压力（MPa）通径代号产品代号产品代号：FH—球形胶芯环形防喷器FHZ—锥形胶芯环形防喷器额定工作压力：主要有四个等级，见下表表 1 额定工作压力等级通径代号见下表：表 2 通径代号2.金属材料的温度等级：表 3 金属材料的温度等级3.接触井液的非金属密封件温度等级。

尊敬的用户：在您使用本防喷器前，请务必阅读本使用手册，本手册介绍了各部分的结构原理和技术参数以及基本操作步骤，提供了零件资料、易损件资料，提供了安装、使用、贮存方法和一些必要的维修和检查程序。

为您提供的闸板防喷器型号为（打√标记）:□FZ35－70：产品代号（P/N）：RS11818制造编号（Serial Number）：□2FZ35－70：产品代号（P/N）：RS11819制造编号（Serial Number）：请您妥善记录以上信息，以便将来维修或提供产品服务。

本产品使用中有任何问题，可与我公司联系，联系时请您提供以上信息。

华北石油荣盛机械制造地址：中国.省任丘市会战道062552Tel: 0Fax: 0E-mail: 目录1.用途 (1)2.技术参数 (1)2.1.RS闸板防喷器型号说明 (1)2.2.闸板防喷器的技术参数 (3)3.工作原理 (5)3.1. 液动锁紧闸板开关动作原理 (5)3.2. 手动锁紧闸板开关动作原理 (7)3.3.井压密封原理 (9)4.主要零部件结构及特点 (9)4.1.结构特点 (9)4.2.管柱闸板 (10)4.3.剪切闸板 (11)4.4.闸板轴密封机构 (13)4.5.二次密封机构 (14)4.6.侧门密封圈 (16)5.产品零部件明细 (17)6.安装、使用及注意事项 (25)6.1.使用前的准备工作 (25)6.2.使用方法及注意事项 (26)7.维护与保养 (27)7.1.闸及板闸板密封胶芯的更换 (28)7.2.液缸总成的修理与更换 (29)7.3.侧门密封圈的更换 (32)7.4.开、关活塞杆的拆装 (32)7.5. 液压锁紧总成的维修 (33)8.胶件的存放 (35)9.常见故障及处理方法 (35)1.用途闸板防喷器是井控装置的关键部分，主要用途是在钻井、修井、试油等过程中控制井口压力，有效地防止井喷事故发生，实现安全施工。

具体可完成以下作业：1)当井有管柱时，配上相应管子闸板能封闭套管与管柱间环形空间；2)当井无管柱时，配上全封闸板或剪切闸板可全封闭井口；3)当处于紧急情况时，可用剪切闸板剪断井管柱，并全封闭井口；4)在封井情况下，通过与四通及壳体旁侧出口相连的压井、节流管汇进行泥浆循环、节流放喷、压井、洗井等特殊作业；5)与节流、压井管汇配合使用，可有效地控制井底压力，实现近平衡压井作业。

华北石油荣盛机械制造尊敬的用户：在您使用本防喷器前，请务必阅读本使用手册，本手册介绍了各部分的结构原理和技术参数以及基本操作步骤，提供了零件资料、易损件资料，提供了安装、使用、贮存方法和一些必要的维修和检查程序。

为您提供的闸板防喷器型号为（打√标记）:□FZ35－70：产品代号（P/N）：RS11818制造编号（Serial Number）：□2FZ35－70：产品代号（P/N）：RS11819制造编号（Serial Number）：请您妥善记录以上信息，以便将来维修或提供产品服务。

本产品使用中有任何问题，可与我公司联系，联系时请您提供以上信息。

华北石油荣盛机械制造地址：中国.省任丘市会战道062552Tel: 0Fax: 0E-mail: 目录1.用途 (1)2.技术参数 (1)2.1.RS闸板防喷器型号说明 (1)2.2.闸板防喷器的技术参数 (3)3.工作原理 (5)3.1.液动锁紧闸板开关动作原理 (5)3.2.手动锁紧闸板开关动作原理 (7)3.3.井压密封原理 (9)4.主要零部件结构及特点 (9)4.1.结构特点 (9)4.2.管柱闸板 (10)4.3.剪切闸板 (11)4.4.闸板轴密封机构 (13)4.5.二次密封机构 (14)4.6.侧门密封圈 (16)5.产品零部件明细 (17)6.安装、使用及注意事项 (25)6.1.使用前的准备工作 (25)6.2.使用方法及注意事项 (26)7.维护与保养 (27)7.1.闸及板闸板密封胶芯的更换 (28)7.2.液缸总成的修理与更换 (29)7.3.侧门密封圈的更换 (32)7.4.开、关活塞杆的拆装 (32)7.5.液压锁紧总成的维修 (33)8.胶件的存放 (35)9.常见故障及处理方法 (35)1.用途闸板防喷器是井控装置的关键部分，主要用途是在钻井、修井、试油等过程中控制井口压力，有效地防止井喷事故发生，实现安全施工。

具体可完成以下作业：1)当井有管柱时，配上相应管子闸板能封闭套管与管柱间环形空间；2)当井无管柱时，配上全封闸板或剪切闸板可全封闭井口；3)当处于紧急情况时，可用剪切闸板剪断井管柱，并全封闭井口；4)在封井情况下，通过与四通及壳体旁侧出口相连的压井、节流管汇进行泥浆循环、节流放喷、压井、洗井等特殊作业；5)与节流、压井管汇配合使用，可有效地控制井底压力，实现近平衡压井作业。

使用说明书环形防喷器（D型）河北华北石油荣盛机械制造有限公司地址：河北省任丘市会战道目录1.用途 (4)2.产品规格及技术参数 (5)2.1.环形防喷器型号说明 (5)2.2.技术参数 (10)3.工作原理 (24)4.结构特点 (24)4.1.结构简单可靠 (25)4.2.耐磨圈结构 (25)4.3.唇形密封圈结构 (25)4.4.抗硫化氢性能 (26)4.5.球形胶芯 (26)5.操作与维护 (28)5.1.安装 (28)5.2.强行起下钻操作 (31)5.3.正确使用环形防喷器 (32)6.零部件拆装 (33)6.1.拆卸 (33)6.1.1.胶芯的更换 (33)6.1.2.支持圈与活塞拆卸： (34)6.2.装配 (34)7.FH54-35的零部件拆装 (35)8.橡胶件的存放 (37)9.故障判断及排除方法 (38)9.1.防喷器封闭渗漏 (38)9.2.防喷器关闭后打不开 (39)9.3.防喷器开关不灵活 (39)10.修理包明细 . (39)11.定货说明 . (45)1.用途环形防喷器必须配备液压控制系统才能使用。

通常它与闸板防喷器配套使用，但也可单独使用。

它能完成以下作业：以密封各种形状和尺寸的方钻杆、钻杆、钻杆接头、钻铤、套管、电缆等工具；当井内无钻具时，能全封闭井口；在使用缓冲贮能器的情况下，能通过18° /35。

无细扣对焊接头，进行强行起下钻作业。

环形防喷器仅是在关井时的一个过渡设备，不能用它长时间的封井，长时间的封井应采用闸板防喷器；2.产品规格及技术参数2.1.环形防喷器型号说明XXX XX ------- X X额定工作压力（MPa通径代号产品代号产品代号：FH—球形胶芯环形防喷器FHZ —锥形胶芯环形防喷器额定工作压力：主要有四个等级，见下表表1 额定工作压力等级14MPa( 2,000psi ), 21MPa(3,000psi)35MPa(5,000psi) 70MPa(10,000psi)通径代号见下表:表2 通径代号2.金属材料的温度等级:表3 金属材料的温度等级3.接触井液的非金属密封件温度等级。
