一阶电路和二阶电路的动态响应.

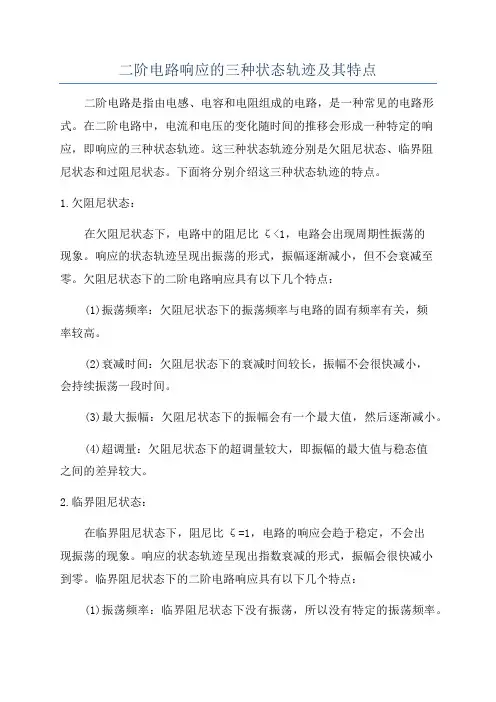

二阶电路响应的三种状态轨迹及其特点二阶电路是指由电感、电容和电阻组成的电路，是一种常见的电路形式。

在二阶电路中，电流和电压的变化随时间的推移会形成一种特定的响应，即响应的三种状态轨迹。

这三种状态轨迹分别是欠阻尼状态、临界阻尼状态和过阻尼状态。

下面将分别介绍这三种状态轨迹的特点。

1.欠阻尼状态：在欠阻尼状态下，电路中的阻尼比ζ<1，电路会出现周期性振荡的现象。

响应的状态轨迹呈现出振荡的形式，振幅逐渐减小，但不会衰减至零。

欠阻尼状态下的二阶电路响应具有以下几个特点：(1)振荡频率：欠阻尼状态下的振荡频率与电路的固有频率有关，频率较高。

(2)衰减时间：欠阻尼状态下的衰减时间较长，振幅不会很快减小，会持续振荡一段时间。

(3)最大振幅：欠阻尼状态下的振幅会有一个最大值，然后逐渐减小。

(4)超调量：欠阻尼状态下的超调量较大，即振幅的最大值与稳态值之间的差异较大。

2.临界阻尼状态：在临界阻尼状态下，阻尼比ζ=1，电路的响应会趋于稳定，不会出现振荡的现象。

响应的状态轨迹呈现出指数衰减的形式，振幅会很快减小到零。

临界阻尼状态下的二阶电路响应具有以下几个特点：(1)振荡频率：临界阻尼状态下没有振荡，所以没有特定的振荡频率。

(2)衰减时间：临界阻尼状态下的衰减时间最短，振幅会很快减小到零。

(3)没有超调量：临界阻尼状态下没有超调量，即振幅的最大值与稳态值之间的差异为零。

3.过阻尼状态：在过阻尼状态下，阻尼比ζ>1，电路的响应会趋于稳定，并且不会出现振荡的现象。

响应的状态轨迹呈现出更加缓慢的衰减形式，振幅会逐渐减小到稳态值。

过阻尼状态下的二阶电路响应具有以下几个特点：(1)振荡频率：过阻尼状态下没有振荡，所以没有特定的振荡频率。

(2)衰减时间：过阻尼状态下的衰减时间较长，振幅会逐渐减小到稳态值。

(3)没有超调量：过阻尼状态下没有超调量，即振幅的最大值与稳态值之间的差异为零。

总的来说，二阶电路的响应状态轨迹可以通过阻尼比ζ来判断。

一阶电路和二阶电路的时域分析一、一阶电路的时域分析：一阶电路指的是由一个电感或电容与线性电阻串联或并联而成的电路。

对于串联的一阶电路，其特征方程为：L di(t)/dt + Ri(t) = V(t) ---------- (1)其中，L是电感的感值，R是电阻的电阻值，i(t)是电路中的电流，V(t)是电路中的输入电压。

通过对上述方程进行求解可以得到电路中电流与时间的关系。

对于并联的一阶电路，其特征方程为：1/R C dq(t)/dt + q(t) = V(t) ---------- (2)其中，C是电容的电容值，q(t)是电路中电荷的变化，V(t)是电路中的输入电压。

同样，通过对上述方程进行求解可以得到电路中电荷与时间的关系。

一阶电路的响应可以分为自由响应和强迫响应两部分。

自由响应指的是由于电路中初始条件的存在，电流或电荷在没有外部输入电压的情况下的变化。

强迫响应指的是由于外部输入电压作用而产生的电流或电荷的变化。

对于一个初始处于稳定状态的电路，在有外部输入电压作用时，电路中电流或电荷会从初始值开始发生变化，最终趋于一个新的稳定状态。

这一过程可以由电流或电荷的指数递减或递增的形式表示。

在分析一阶电路的时域特性时，可以利用巴塞尔函数法或拉普拉斯变换法。

巴塞尔函数法主要是通过巴塞尔函数的表达式计算电压或电流的变化情况；拉普拉斯变换法则通过将时域的微分方程转化为复频域的代数方程，然后求解代数方程，最后再对求得的结果进行逆变换获得电流或电压的表达式。

二、二阶电路的时域分析：二阶电路是指由两个电感或电容与线性电阻串联或并联而成的电路。

对于串联的二阶电路，其特征方程为：L₁L₂ d²i(t)/dt² + (L₁R₁+L₂R₂+L₁R₂+L₂R₁) di(t)/dt + R₁R₂i(t) = V(t) ---------- (3)其中，L₁和L₂分别是两个电感的感值，R₁和R₂分别是两个电阻的电阻值，i(t)是电路中的电流，V(t)是电路中的输入电压。

第九章一阶电路和二阶电路本章意图本章主要介绍动态电路的时域分析法。

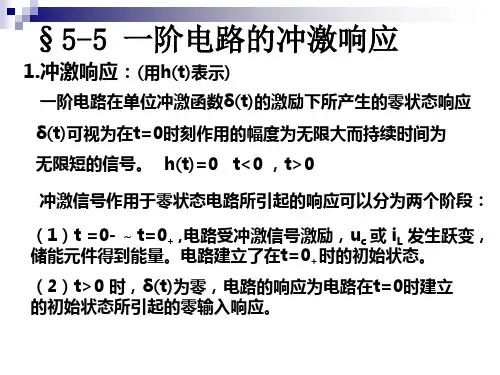

主要内容有动态电路及其方程，动态电路的换路定则及初始条件的计算，一阶电路的时间常数，一阶电路的零输入响应，一阶电路的零状态响应，一阶电路的全响应，一阶电路的阶跃响应，一阶电路的冲激响应，二阶电路的零输入响应，二阶电路的零状态响应及阶跃响应，二阶电路的冲激响应和卷积积分。

第一节内容提要一、动态电路电路有两种工作状态——稳态和动态。

描述直流稳态电路的方程是代数方程；用相量法分析交流电路时，描述交流稳态电路的方程也是代数方程。

描述动态电路的方程则是微分方程。

描述一阶电路的方程是一阶微分方程，描述二阶电路的方程是二阶微分方程。

二、动态电路的初始条件1 . 换路当电路中的开关被断开或闭合，使电路的接线方式或元件参数发生变化，我们称此过程为换路。

2 . 换路定则在一般情况下，在换路前后瞬间，电容电流i C为有限值，故有u C(0+) = u C(0 - )在一般情况下，在换路前后瞬间，电感电压u L为有限值，故有i L(0+) = i L(0 - )3 . 如何计算电路的初始条件对于一个动态电路，其独立的初始条件是u C( 0+ )和i L( 0+ )，其余的是非独立初始条件。

如果要计算电路的初始条件，可以由换路前的电路计算出u C( 0 - )和i L( 0 - )，然后令其相等即可求得u C( 0+ )和i L( 0+ )。

最后由换路后的等效电路就可以求出所需要的非独立初始条件。

三、一阶电路的响应1 . 一阶电路的时间常数在换路之后电路中，令独立电源为零，将电路化简成为一个等效电阻与储能元件的并连电路。

对于RC、RL电路的时间常数分别为：τ= RC、τ=L / R。

2 . 一阶电路的零输入响应在换路之后电路中无独立电源，由换路之前储能元件储存的能量在电路中产生响应，称为零输入响应。

3 . 一阶电路的零状态响应在换路之前储能元件没有储存能量，由换路之后电路中独立电源的能量在电路中产生响应，称为零状态响应。

一阶二阶动态电路实验报告前言本文介绍了一阶二阶动态电路实验的相关内容，包括实验准备、步骤、实验结果的分析以及结论。

动态电路是一种重要的电路技术，在很多方面都起着重要的作用。

它可以应用于多种电子设备中，如电脑、摄像机和收录机等。

本实验介绍的是测试一阶二阶动态电路的实例，并解释了其中的一些概念和特性，使我们更加理解动态电路技术。

实验准备在本实验中，我们需要准备以下几种实验用品：一阶（二极管，电容，电阻）和二阶（二极管，电容，电阻，特定电路板）的模块，以及一台电脑。

实验步骤1）确定模块原理图：首先，我们需要确定对应的模块原理图，确定每个模块的输入和输出端口。

2）连接电路：然后，组装模块，连接电路，将各个模块连接起来，确保模块与电路之间的联系。

3）测试电路：接着，使用数据采集仪来测量每个模块的输入信号和输出信号，对电路进行测试。

4）对电路进行分析：最后，根据测量的结果，对电路进行分析，分析电路中每个元件的功能，并确定电路的特性。

实验结果在本实验中，我们所做的实验采用的是一阶和二阶的动态电路，我们测量了各个模块的输入和输出信号，最终得出以下结论：（1）一阶动态电路的升降沿响应时间可以在设定范围内调节；（2）二阶动态电路的输入与输出之间存在一定的延迟时间；（3）随着负载变化，动态电路的性能会受到影响；（4）一阶和二阶动态电路的性能是不同的。

结论通过本次实验，我们学会了如何测试一阶和二阶动态电路，以及他们在当今电子产品中的应用。

在模拟信号控制领域，一阶和二阶动态电路都得到了广泛的应用。

使用一阶动态电路可以满足一般要求，而使用二阶动态电路可以满足高精度的要求。

一、RC一阶电路充放电1.1 电容充放电规律在RC一阶电路中，电容器充放电的规律可以用以下公式表示：\[ q(t) = Q(1-e^{-\frac{t}{RC}}) \]其中，\(q(t)\)表示时间\(t\)时电容器上的电荷量，\(Q\)表示电容器的最大电荷量，\(R\)表示电阻的电阻值，\(C\)表示电容器的电容值。

1.2 电容充放电的波形根据电容充放电规律，我们可以得知电容充电时电荷量\(q(t)\)随时间\(t\)的增长呈指数衰减的曲线，而电容放电时电荷量\(q(t)\)随时间\(t\)的增长呈指数增长的曲线。

1.3 调试和应用根据电容充放电的规律，我们可以利用RC一阶电路实现延时、滤波等功能。

在实际应用中，可以根据需求调整电阻和电容的数值来达到所需的充放电效果。

二、RLC二阶电路暂态响应规律2.1 电感电路暂态响应规律在RLC二阶电路中，电感电路的暂态响应规律可以用以下公式表示：\[ i(t) = I(1-e^{-\frac{Rt}{L}}) \]其中，\(i(t)\)表示时间\(t\)时电感器中的电流，\(I\)表示电感器的最大电流，\(R\)表示电阻的电阻值，\(L\)表示电感器的电感值。

2.2 电感电路暂态响应的波形根据电感电路暂态响应规律，我们可以得知电感器充电时电流\(i(t)\)随时间\(t\)的增长呈指数衰减的曲线，而电感器放电时电流\(i(t)\)随时间\(t\)的增长也呈指数衰减的曲线。

2.3 电容电路暂态响应规律在RLC二阶电路中，电容电路的暂态响应规律可以用以下公式表示：\[ u_c(t) = U_c(1-e^{-\frac{t}{RC}}) \]其中，\(u_c(t)\)表示时间\(t\)时电容器上的电压，\(U_c\)表示电容器的最大电压，\(R\)表示电阻的电阻值，\(C\)表示电容器的电容值。

2.4 电容电路暂态响应的波形根据电容电路暂态响应规律，我们可以得知电容器充电时电压\(u_c(t)\)随时间\(t\)的增长呈指数衰减的曲线，而电容器放电时电压\(u_c(t)\)随时间\(t\)的增长呈指数增长的曲线。

实验二二阶电路的动态响应
一、实验目的：
1.学习用实验的方法来研究二阶动态电路的响应。

2.研究电路元件参数对二阶电路动态响应的影响。

3.研究欠阻尼时，元件参数对α和固有频率的影响。

4.研究RLC串联电路所对应的二阶微分方程的解与元件参数的关系。

二、实验设备与器件
1.低频信号发生器
2.交流毫伏表
3.双踪示波器
4.万用表
5.可变电阻
6.电阻、电感、电容(电阻100Ω,电感10mH、4.7mH, 电容47n F)，可变电阻（680Ω）。

三、实验内容
1.按图6.8所示电路接线（R1=100ΩL=10mH C=47nF）
2.调节可变电阻器R2之值，观察二阶电路的零输入响应和零状态响应由过阻尼过渡到临
界阻尼，最后过渡到欠阻尼的变化过渡过程，分别定性地描绘、记录响应的典型变化波形。

临界阻尼图过阻尼图欠阻尼图。

一阶二阶动态电路实验原理随着科技的不断发展，电路技术也在不断地发展，其中动态电路技术是非常重要的一种技术。

动态电路通常指的是在电路中添加了电容器，通过电容器的电荷储存和放电实现不同类型的逻辑运算。

本次实验针对的是一阶二阶动态电路。

首先来介绍一阶动态电路，所谓一阶动态电路是指仅有一个电容器的电路。

在一阶动态电路中，电容器的充放电时间常常与电路整体的时间常数密切相关，一阶动态电路常常用于定时、滤波和存储等应用场景中。

接下来，我们来详细说明一下一阶动态电路实验的原理和步骤。

首先需要准备的材料包括一个电容器、一个电阻、一个函数信号发生器和一个示波器。

实验步骤如下：1. 根据电流的控制特性，将信号发生器的输出与一阶电路串联起来，控制电流的输入。

2. 将一个电阻片放入直流电源接口上，以控制电流的大小。

3. 将示波器与一阶电路并联，这样可以显示电路中的电流和电压变化。

4. 首先将电路中的电容器放置电压，记录电容器的电压值。

然后施加一个方形波信号，记录电容器的电压变化。

通过对信号的分析和测量，可以获得电路中的时间常数，并且可以获得电路的频率响应特性。

二阶动态电路与一阶动态电路相似，但是其结构更加复杂，电容器和电阻器的布置也更加复杂。

二阶动态电路包括了具有两个电容器的电路，因此在设计和使用上要比一阶电路要更复杂一些。

二阶动态电路的应用领域包括了滤波、音频信号处理、图像处理和文本处理等。

在进行二阶动态电路实验之前，首先需要准备材料。

准备工作通常需要准备一个滤波器、一个函数信号发生器和一个立体声隔离器以及一个示波器。

实验过程如下：1. 根据电路分析的结果，将电容器和电阻器按照特定的规律串联起来，实现电路的功能。

2. 将信号发生器的输出与电路进行连接，控制电路输入的电流信号。

3. 将立体声隔离器连接电路的输出，这样可以使电路的输出信号与隔离器的输出信号分离。

4. 将示波器与隔离器并联，在示波器上显示电路的输出和响应特性。
