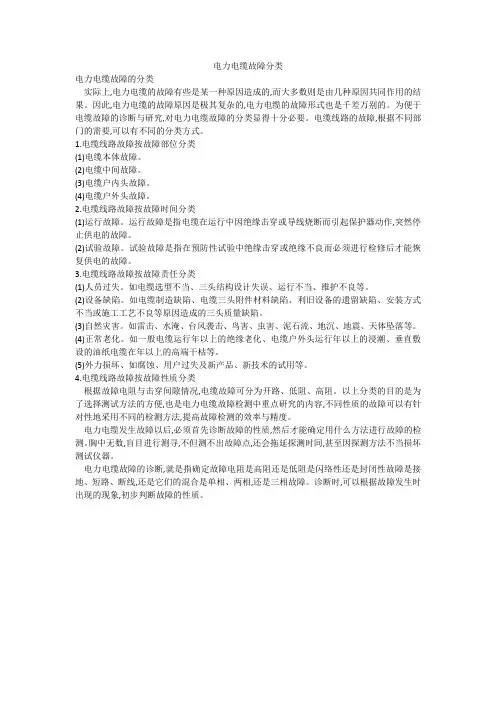

电力电缆故障的原因分类

电力电缆故障分类电力电缆故障的分类实际上,电力电缆的故障有些是某一种原因造成的,而大多数则是由几种原因共同作用的结果。

因此,电力电缆的故障原因是极其复杂的,电力电缆的故障形式也是千差万别的。

为便于电缆故障的诊断与研究,对电力电缆故障的分类显得十分必要。

电缆线路的故障,根据不同部门的需要,可以有不同的分类方式。

1.电缆线路故障按故障部位分类(1)电缆本体故障。

(2)电缆中间故障。

(3)电缆户内头故障。

(4)电缆户外头故障。

2.电缆线路故障按故障时间分类(1)运行故障。

运行故障是指电缆在运行中因绝缘击穿或导线烧断而引起保护器动作,突然停止供电的故障。

(2)试验故障。

试验故障是指在预防性试验中绝缘击穿或绝缘不良而必须进行检修后才能恢复供电的故障。

3.电缆线路故障按故障责任分类(1)人员过失。

如电缆选型不当、三头结构设计失误、运行不当、维护不良等。

(2)设备缺陷。

如电缆制造缺陷、电缆三头附件材料缺陷、利旧设备的遗留缺陷、安装方式不当或施工工艺不良等原因造成的三头质量缺陷。

(3)自然灾害。

如雷击、水淹、台风袭击、鸟害、虫害、泥石流、地沉、地震、天体坠落等。

(4)正常老化。

如一般电缆运行年以上的绝缘老化、电缆户外头运行年以上的浸潮、垂直敷设的油纸电缆在年以上的高端干枯等。

(5)外力损坏、如腐蚀、用户过失及新产品、新技术的试用等。

4.电缆线路故障按故障性质分类根据故障电阻与击穿间隙情况,电缆故障可分为开路、低阻、高阻。

以上分类的目的是为了选择测试方法的方便,也是电力电缆故障检测中重点研究的内容,不同性质的故障可以有针对性地采用不同的检测方法,提高故障检测的效率与精度。

电力电缆发生故障以后,必须首先诊断故障的性质,然后才能确定用什么方法进行故障的检测。

胸中无数,盲目进行测寻,不但测不出故障点,还会拖延探测时间,甚至因探测方法不当损坏测试仪器。

电力电缆故障的诊断,就是指确定故障电阻是高阻还是低阻是闪络性还是封闭性故障是接地、短路、断线,还是它们的混合是单相、两相,还是三相故障。

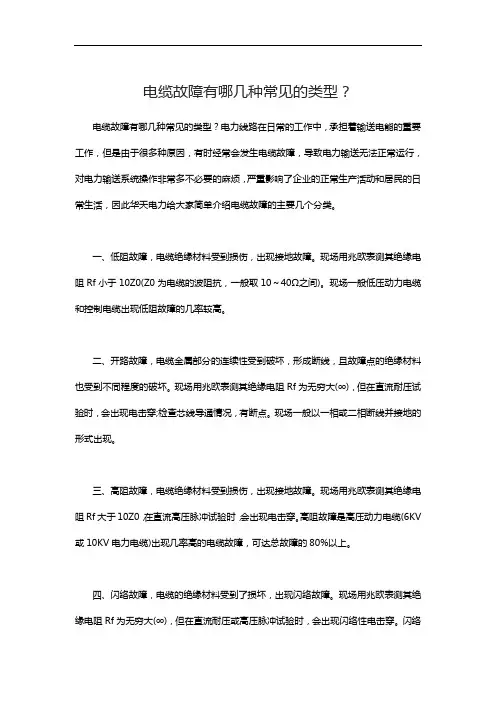

电缆故障有哪几种常见的类型？电缆故障有哪几种常见的类型？电力线路在日常的工作中，承担着输送电能的重要工作，但是由于很多种原因，有时经常会发生电缆故障，导致电力输送无法正常运行，对电力输送系统操作非常多不必要的麻烦，严重影响了企业的正常生产活动和居民的日常生活，因此华天电力给大家简单介绍电缆故障的主要几个分类。

一、低阻故障，电缆绝缘材料受到损伤，出现接地故障。

现场用兆欧表测其绝缘电阻Rf小于10Z0(Z0为电缆的波阻抗，一般取10～40Ω之间)。

现场一般低压动力电缆和控制电缆出现低阻故障的几率较高。

二、开路故障，电缆金属部分的连续性受到破坏，形成断线，且故障点的绝缘材料也受到不同程度的破坏。

现场用兆欧表测其绝缘电阻Rf为无穷大(∞)，但在直流耐压试验时，会出现电击穿;检查芯线导通情况，有断点。

现场一般以一相或二相断线并接地的形式出现。

三、高阻故障，电缆绝缘材料受到损伤，出现接地故障。

现场用兆欧表测其绝缘电阻Rf大于10Z0，在直流高压脉冲试验时，会出现电击穿。

高阻故障是高压动力电缆(6KV 或10KV电力电缆)出现几率高的电缆故障，可达总故障的80%以上。

四、闪络故障，电缆的绝缘材料受到了损坏，出现闪络故障。

现场用兆欧表测其绝缘电阻Rf为无穷大(∞)，但在直流耐压或高压脉冲试验时，会出现闪络性电击穿。

闪络性故障比较难测，特别是新敷设的电缆进行预防性试验出现闪络故障时。

现场一般使用直流闪络法进行探测。

五、击穿故障，实际工作中，因预防性试验而触发的电缆绝缘破坏事件，习惯称为电缆击穿。

该类故障均发生在直流实验电压下，其绝缘破坏为电击穿，接地点一般铅包或铜皮完好，外部无明显变形(机械创伤除外)。

电缆击穿故障多为单纯性接地故障，其接地故障较高，解剖故障点，绝缘材料没有碳化点，但通过仪器可发现碳孔和水树枝老化结构。

六、运行故障，它是指工厂电力系统在运行中，电缆馈出线、电机、变压器的电缆引线，其高压二次回路出现电压波动或发现接地信号(有接地保护的电力元件出现接地跳闸)，排除其他电力元件故障的可能性而确定的电缆故障。

•电缆故障的分类电力线路在日常的工作中，承担着输送电能的重要工作，但是由于各种原因，经常会发生电缆故障，导致电力输送无法正常运行，对电力输送系统操作非常多不必要的麻烦，严重影响了企业的正常生产活动和居民的日常生活，因此本文就简单介绍电缆故障的主要几个分类。

一、低阻故障，电缆绝缘材料受到损伤，出现接地故障。

现场用兆欧表测其绝缘电阻Rf小于10Z0(Z0为电缆的波阻抗，一般取10～40Ω之间)。

现场一般低压动力电缆和控制电缆出现低阻故障的几率较高。

二、开路故障，电缆金属部分的连续性受到破坏，形成断线，且故障点的绝缘材料也受到不同程度的破坏。

现场用兆欧表测其绝缘电阻Rf为无穷大(∞)，但在直流耐压试验时，会出现电击穿;检查芯线导通情况，有断点。

现场一般以一相或二相断线并接地的形式出现。

三、高阻故障，电缆绝缘材料受到损伤，出现接地故障。

现场用兆欧表测其绝缘电阻Rf大于10Z0，在直流高压脉冲试验时，会出现电击穿。

高阻故障是高压动力电缆(6KV或10KV电力电缆)出现几率最高的电缆故障，可达总故障的80%以上。

四、闪络故障，电缆绝缘材料受到损伤，出现闪络故障。

现场用兆欧表测其绝缘电阻Rf为无穷大(∞)，但在直流耐压或高压脉冲试验时，会出现闪络性电击穿。

闪络性故障比较难测，特别是新敷设的电缆进行预防性试验出现闪络故障时。

现场一般使用直流闪络法进行探测。

五、击穿故障，实际工作中，因预防性试验而触发的电缆绝缘破坏事件，习惯称为电缆击穿。

该类故障均发生在直流实验电压下，其绝缘破坏为电击穿，接地点一般铅包或铜皮完好，外部无明显变形(机械创伤除外)。

电缆击穿故障多为单纯性接地故障，其接地故障较高，解剖故障点，绝缘材料没有碳化点，但通过仪器可发现碳孔和水树枝老化结构。

六、运行故障，它是指工厂电力系统在运行中，电缆馈出线、电机、变压器的电缆引线，其高压二次回路出现电压波动或发现接地信号(有接地保护的电力元件出现接地跳闸)，排除其他电力元件故障的可能性而确定的电缆故障。

国家电网电缆常见故障及原因分析摘要：近几年，国家对电网运行安全越来越重视。

电力工程中电力电缆是其重要的组成部分，用于输配电。

具有施工方便、绝缘性能好、供电可靠、操作维护简单以及提供电容提高功率等优点，但在使用中也存在电缆接头过热，保护层机械损伤，绝缘老化变质，引起过电压和谐波故障电缆故障，终端头和中间接头设计、电缆工艺和材料选择等问题，一旦发生电缆事故，不仅会给国家造成一定的财产损失，而且会危及人民的生命安全。

基于此，本文从电网常见故障入手，分析了故障产生的原因及相应的对策，以期为电力行业提供帮助。

关键词：电网；电缆；故障；原因一、电力电缆故障分析（1）电力电缆过负荷击穿。

电缆在长期使用中经常处于持续不断的运行状态，这样的超负荷运行会造成电缆绝缘老化和半导体膨胀裂缝等缺陷，在没有及时发现的情况下，缺陷逐渐扩大，当电力负荷较大时，容易使得电缆线芯的温度上升，长期高温作用下，绝缘老化日益加剧，使用寿命缩短，逐步发展成电缆故障。

（2）电缆头或中间接头材料问题。

电缆接头使用材料的质量也对电缆故障有一定影响。

很多企业为了追求利润，选用一些间隔较低的热收缩材料来进行施工。

在操作过程中电缆本身会发热，由于电缆绝缘材料和电缆头材质不同，也会产生不同程度的热胀冷缩，长时间运行在电缆和电缆头材料之间会产生裂缝，造成电流外漏，电缆接头处通过漏电释放于半导体，造成电缆绝缘被击穿，引发电缆故障。

（3）电力电缆因谐振过电压击穿。

当一些回路多次作用于相同幅度的电压，每次都会造成一定程度的绝缘损坏，在正常操作期间导致绝缘降低，造成绝缘体薄弱，在谐波过电压超过电缆损伤部分的极限值，会造成电缆击穿。

（4）电缆终端制作工艺。

电缆终端电晕放电主要是因为电缆三芯分叉处距离较小，芯与芯之间的空隙形成一个电容，可导致相间或对地放电，长期放电会使电缆终端损坏。

二、电力电缆故障产生的原因分析（1）机械损伤。

电缆出现故障的很大部分是由于最初安装时人为造成的机械损坏，或者是由于安装后附近电缆维修时造成的损坏。

电缆故障测试方法及技巧随着城市的进展扩大，城市电网的改造，电力电缆获得了越来越广泛的应用。

但另一方面，由于电缆处在地下，消失故障很难发觉其故障点位置所在，这对电网的平平稳定运行以及供电牢靠性都带来很大的困难。

对此，我们首先分析了电力电缆故障常见原因，在此基础上，进一步总结出电力电缆常用故障检测方法。

1.电力电缆故障产生的原因（1）绝缘层老化变质：绝缘电缆长期在风吹日晒，在电的的作用下发生了老化，还要受到伴随电作用而来的化学、热和机械作用，从而使介质发生物理化学变化，使介质的绝缘性能下降。

（2）过热：电缆绝缘内部气隙游离造成局部过热，使绝缘炭化。

另外，电缆过负荷产生过热，安装于电缆密集地区、电缆沟及电缆隧道等通风不良处的电缆，穿于干燥管中的电缆及电缆与热力管道接近的部分等，都会因本身过热而使绝缘加速损坏。

（3）机械损伤：如挖掘等外力造成的损伤。

（4）护层的腐蚀：因受土壤内酸碱和杂散电流的影响，埋地电缆的铅或铝包将遭到腐蚀而损坏。

（5）绝缘受潮：中心接头或终端头在结构上不密封或安装质量不好而造成绝缘受潮。

（6）过电压：过电压重要指大气过电压和内过电压，很多户外终端接头的故障是由大气过电压引起的，电缆本身的缺陷也会导致在大气过电压的情形下发生故障。

（7）材料缺陷：电缆制造的问题，电缆附件制造上的缺陷和对绝缘材料的维护管理不善等都可能使电缆发生故障。

2.电力电缆故障性质类别的快速判别2.1电力电缆的故障分类电缆故障若按故障发生的直接原因可以分为两大类：一类为试验击穿故障；另一类为在运行中发生的故障。

若按故障性质来分，又可分为开路、低阻、高阻故障等。

开路故障：指电缆的甲端与乙端一相或者三相*断开。

低阻故障：若电缆相间或相对地绝缘电阻在100k以下的故障称为低阻故障。

高阻故障：若电缆相间或相对地故障电阻较大，以致不能接受电桥或低压脉冲法进行粗测的故障，通称为高阻故障。

它包括泄漏性高阻故障和闪络性高阻故障。

在试验过程中发生击穿的故障，其性质比较单纯，一般为一相接地，很少有三相同时在试验中接地或短路的情形，更不行能发生断线故障。

电力电缆故障及预防措施电力电缆是输送电能的重要设备，它承担着连接发电站和用户的重要作用。

由于环境、材料和使用等因素的影响，电力电缆在运行过程中会出现各种故障，给电力系统的安全稳定运行带来隐患。

及时发现和排除电力电缆故障，以及采取预防措施，对于保障电力系统的正常运行具有重要意义。

一、电力电缆故障类型及原因1.绝缘故障绝缘故障是电力电缆故障中较为常见的故障类型之一，主要包括局部放电、绝缘老化、绝缘击穿等。

绝缘故障的主要原因包括材料、制造、安装、运行和环境等因素。

电力电缆绝缘材料质量不合格、制造工艺不达标、安装过程中受损、运行中受潮等都可能导致绝缘故障的发生。

2.接头故障电力电缆接头是电缆线路中重要的连接部分，是故障发生的高风险区域。

接头故障的主要原因包括接头材料质量不合格、施工质量差、操作不当、环境影响等。

长期的接头故障容易导致线路烧毁、火灾等严重后果。

3.外部损伤电力电缆线路敷设在地下或者架空时，容易受到外部损伤的影响，如机械损伤、动物啃咬、植被侵扰等。

外部损伤的原因主要包括施工过程中忽视防护、周围环境恶劣等。

4.过载故障过载故障是由于电缆连续长时间承受超负荷电流而造成的故障，主要原因包括电缆负荷计算不当、用户用电行为异常等。

二、电力电缆故障预防措施1.选用优质材料电力电缆的安全性和可靠性与所选用的材料质量有直接关系，因此在选用电力电缆时应选择优质材料，避免使用劣质或过期材料，以确保电缆的使用寿命和安全性。

2.严格制造工艺电力电缆的制造工艺直接影响着电缆的质量稳定性，应严格按照制造技术规范进行生产，确保电力电缆的品质。

3.规范施工与安装电力电缆的施工和安装工艺应严格按照相关技术规范进行，避免操作疏忽、材料错放等问题，确保线路质量。

4.定期检测与维护对于已安装的电力电缆线路，应定期进行检测与维护，及时发现潜在故障隐患，预防线路故障的发生。

检测包括绝缘电阻测试、局部放电检测、接地电阻检测等。

5.科学管理对于电力电缆线路应进行科学管理，包括建立台账档案、定期巡视检查、防护措施等，提高电缆线路的抗干扰能力和抗损耗能力。

电力电缆常见故障及处理方法—、10kV电力电缆常见故障及原因1.故障类型电缆故障可概括为接地、短路、断线三大类，其故障类型主要有以下几方面：(1)闪络故障。

电缆在低压电时处于良好的绝缘状态，不会存在故障。

可只要电压值升高到一定范闱，或者一段吋间后某一电压持续升高，那么就会瞬间击穿绝缘体，造成闪络故障。

(2)一相芯线断线或多相断线。

在电缆导体连续试验中，电缆的各个导体的绝缘电阻与相关规定相符，但是在检查中发现有一相或者多相不能连续，那么就说明一相芯线断线或者多相断线。

(3)三芯电缆一芯或两芯接地。

三芯电缆的•芯或者两芯导体用绝缘摇表测试出不连续，然后又进行-芯或者两芯对地绝缘电阻遥测。

如果芯和芯Z间存在着比正常值低许多的绝缘电阻，这种绝缘电阻值高于1000欧姆就被称Z为高电阻接地故障；反Z,就是低电阻接地故障。

这两张故障都称为断线并接地故障。

(4)三相芯线短路。

短路时接地电阻大小是电缆的三相芯线短路故障判断的依据。

短路故障有两种：低阻短路故障、高阻短路故障。

当三相芯线短路吋，低于1000欧姆的接地电阻是低阻短路故障，相反则是高阻短路故障。

2、原因电缆故障的最直接原因就是绝缘降低而被击穿，归纳起来主要有以下几种情况: (1)外力损坏。

电缆故障中外力损坏是最为常见的故障原因。

电缆遭外力损坏以后会出现大面积的停电/故。

例如地下管线施工过程中，电缆因为施工机械牵引力太大而被拉断；电缆绝缘层、屏蔽层因电缆过度弯曲而损坏：电缆切剥时过度切割和刀痕太深。

这些直接的外力因素都会对电缆造成一定的损坏。

(2)绝缘受潮。

电缆制造生产工艺不精会导致电缆的保护层破裂；电缆终端接头密封性不够；电缆保护套在电缆使用中被物体刺穿或者遭受腐蚀。

这些是电缆绝缘受潮的主要原因。

此时，绝缘电阻降低，电流增大，引发电力故障问题。

(3)化学腐蚀。

长期的电流作用会让电缆绝缘产生大量的热量。

如果电缆绝缘工作长期处于不良化学环境中就会改变它的物理性能，使电缆绝缘老化甚至失去效果，电力故障会由此产生。

电力电缆的故障分析及检测方法
电力电缆是输送电能的重要组成部分，若出现故障则会导致供电中断、损失等问题，因此对电力电缆的故障分析及检测十分必要。

下面介绍电力电缆故障的分类及常用的检测方法。

一、故障分类
1.绝缘故障：电缆的绝缘材料损坏或老化，导致电力泄漏、短路等问题。

2.导体故障：电缆中导体损坏、接触不良、电阻过大等问题。

3.接头故障：电缆接头制作不良、防水措施不够、温升过高等问题。

二、常用检测方法
1.局部放电检测：通过检测电缆运行过程中的局部放电信号，判断电缆的绝缘状态，以便及早判断绝缘缺陷的出现。

2.介质损耗测试：通过测试电缆内介质的损耗，判断电缆绝缘状态的好坏。

3.电容测试：通过量取电缆母线、引出线之间的电容值，推算电缆电容率，以判断电缆绝缘状态。

4.高压测试：通过施加高电压测试电缆的绝缘强度，以便检测电缆的耐压性能。

5.电缆局部放电测量：通过检测电缆中存在的局部放电，判断导体两相之间或绝缘层内存在的故障。

6.时域反射法：通过测试电缆上电磁波信号的传输速度，以检测电缆上的绝缘故障的位置。

7.绝缘电阻测量：通过测试电缆的绝缘电阻变化情况，判断电缆的绝缘状况。

总的来说，电力电缆的故障分析及检测需要多种技术手段的综合运用，只有掌握了各种故障的原因和检测方法，才能及时发现问题，保障供电的连续性和稳定性。

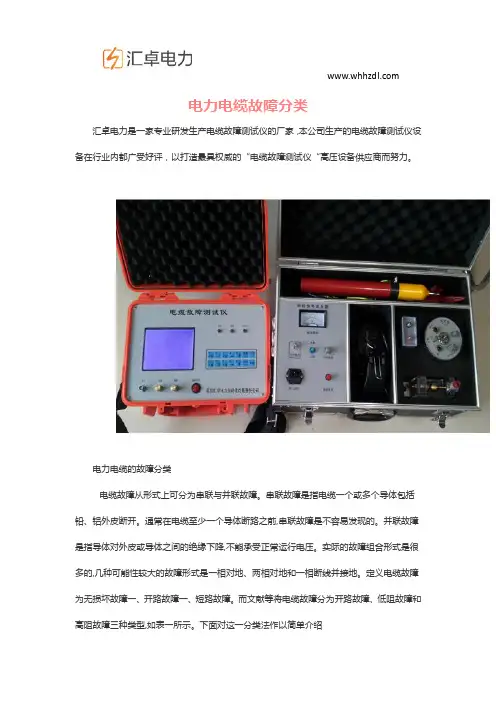

电力电缆故障分类汇卓电力是一家专业研发生产电缆故障测试仪的厂家，本公司生产的电缆故障测试仪设备在行业内都广受好评，以打造最具权威的“电缆故障测试仪“高压设备供应商而努力。

电力电缆的故障分类电缆故障从形式上可分为串联与并联故障。

串联故障是指电缆一个或多个导体包括铅、铝外皮断开。

通常在电缆至少一个导体断路之前,串联故障是不容易发现的。

并联故障是指导体对外皮或导体之间的绝缘下降,不能承受正常运行电压。

实际的故障组合形式是很多的,几种可能性较大的故障形式是一相对地、两相对地和一相断线并接地。

定义电缆故障为无损坏故障一、开路故障一、短路故障。

而文献等将电缆故障分为开路故障、低阻故障和高阻故障三种类型,如表一所示。

下面对这一分类法作以简单介绍开路故障电缆相间或相对地绝缘电阻在要求的规范值范围内,但工作电压不能传输到终端或者虽然终端有电压,但是带负载能力较差。

如图一所示,在A相串联电阻Rk，当Rk=∞时即为断线故障,断线故障就是开路故障的特例。

低阻故障一般情况下电缆一芯或数芯对地绝缘电阻或芯与芯之间的绝缘电阻小于10Z0，（Z0为电缆的波阻抗,一般在10Ω一40Ω之间）时,而导体连续性良好则称为低阻故障。

常见的低阻故障有单相接地、二相短路或接地等。

如图1一1所示,当相对地电阻产。

时为短路故障,它是低阻故障的特例。

相对于低阻故障,一般情况下电缆一芯或数芯对地绝缘电阻或芯与芯之间的绝缘电阻低于正常值很多,但大于10Z0,而导体连续性良好则称为高阻故障。

它包括泄露性高阻故障和闪络性高阻故障两种类型。

这两类故障大多数是在进行预防性试验时发生的,并且多出现于电缆中间接头或终端头内,特别是泄露性故障多数发生在注油的电缆头内。

如果在其一试验电压下绝缘被击穿,然后又恢复,有时连续击穿,有时隔数秒钟或数分钟后再击穿,这种故障称为闪络性故障。

如果击穿发生后,待绝缘恢复,击穿现象便完全停止这类故障则称为泄露性故障。

这两种故障是电力电缆中的常见故障,据统计这两类故障约占整个电缆故障的叫,也是测距难度较大的一类故障。

电力电缆常见故障分析及处理
短路性故障是电力电缆常见的故障类型之一，包括两相短路和三相短路。

这种故障通常是由制造过程中留下的隐患造成的。

例如，电缆内部存在材料缺陷或接头工艺不良等问题，都可能导致电缆短路。

此外，电缆的绝缘老化、保护层腐蚀、超压击穿等因素也可能引起短路故障的发生。

1.3接地性故障
接地性故障指电缆某一芯或数芯对地击穿，当绝缘电阻低于10 kΩ称低阻接地，高于10 kΩ称为高阻接地。

这种故障主要是由于电缆腐蚀、铅皮裂纹、接头工艺和材料等因素引起的。

例如，电缆在使用过程中可能会受到化学物质的腐蚀，导致绝缘层的损坏；铅皮裂纹也可能会导致电缆接地故障的发生。

2处理方法及应急措施
在电力电缆出现故障时，需要及时有效地分析故障原因，并采取相应的处理方法和应急措施。

对于断线性故障，需要对电缆进行修复或更换；对于短路性故障，需要对故障点进行绝缘处理或更换电缆；对于接地性故障，需要对接头进行检查和修复。

此外，还需要加强电缆的维护和检测工作，及时发现和处理潜在的故障隐患，以确保电力供应的可靠性。

在应急情况
下，可以采取备用电源或临时供电等措施，以保障用户的用电需求。

电力电缆故障原因和检测方法研讨9篇第1篇示例：电力电缆是输送电力的重要设备，它在电力系统中起着至关重要的作用。

电力电缆在运行过程中难免会出现各种故障，而故障的及时检测和排除对于维护电力系统的正常运行非常关键。

本文将从电力电缆故障的原因和检测方法两个方面展开研讨，希望能够为电力工程师提供一些参考。

一、电力电缆故障的原因1、绝缘老化：绝缘老化是电力电缆故障的常见原因之一，长时间的使用会导致绝缘材料老化、老化严重后会出现绝缘损坏。

2、外部损坏：电力电缆往往被埋设在地下或架空，容易受到外部环境的损坏，比如机械碰撞、挤压等都会导致电缆绝缘损坏。

3、潮湿环境：潮湿环境会导致电缆绝缘受潮，继而导致绝缘老化、击穿等故障。

4、负载过大：电缆的敷设有一定容量，如果超过了负载容量，就会导致电缆过载，进而导致故障。

5、接头松动：电缆的接头在长时间运行过程中可能会出现螺纹松动或其他问题，导致电缆接触不良，从而引发故障。

1、红外热像仪检测：通过红外热像仪可以检测电缆的温度分布情况，从而发现潜在的故障点。

2、局部放电检测：局部放电是电力电缆故障的主要前兆，通过局部放电检测设备可以对电缆进行全面的检测。

3、交流耦合：利用交流耦合技术可以检测电缆的绝缘情况，快速准确地判断电缆的绝缘性能。

4、超声波检测：超声波检测可以检测电缆内部的空气孔隙、异物等问题，及时发现电缆故障隐患。

5、局部放电分析：通过局部放电信号的分析，可以准确地判断电缆故障的位置和严重程度，为维修提供重要参考。

电力电缆故障的原因多种多样，及时的检测和排除故障对于维护电力系统的正常运行至关重要。

希望通过本文的研讨，能够使电力工程师对电力电缆故障有更深入的了解，有效的维护和管理电力系统，确保电力供应的稳定性和安全性。

【本文2000字】第2篇示例：电力电缆故障是电力系统中常见的问题，它可能导致设备损坏、停电甚至火灾等严重后果。

及时检测电力电缆故障并排除故障十分重要。

本文将探讨电力电缆故障的原因和常见的检测方法。

电力电缆的故障分析及检测方法电力电缆作为电力传输和分配重要的组成部分，在运行过程中由于各种原因可能会出现各种故障，如导体断线、短路、漏电、绝缘老化，这些故障如果不及时发现和处理将会对电力系统的运行造成很大的影响，甚至会对人身安全构成威胁。

为了提高电力系统的可靠性和安全性，必须采取有效的故障检测和维护方法。

一、电力电缆故障的原因及表现1.导体断线故障导体断线是一种常见的电力电缆故障，其主要原因是导体材料的疲劳破裂和外力的损伤。

导体断线故障的表现主要有两种情况：（1）开路故障：电缆无法传输电力信号，导线电阻变大，电压下降，表现为电缆故障段附近的负荷失去供电。

（2）闪断故障：电缆的电路断开后又自行复位，导致电缆的电阻变化，使得电力系统的电压波动，可能引起灯泡闪烁或设备频繁重启。

2.电缆绝缘老化故障电缆绝缘老化故障是由于长期使用和环境因素等原因导致绝缘材料失效，绝缘性能下降，电场强度大，发生局部放电而造成的故障。

电缆绝缘老化故障的表现主要有：（1）漏电：因绝缘材料的老化和损伤导致电缆表面或内部出现漏电现象，可能引起安全事故。

（2）局部放电：由于绝缘材料老化，导致电场强度集中，局部电阻变大，电容增加，导致局部放电，可能会产生较高的电压和热量，对电缆绝缘材料造成损害。

3.电缆短路故障电缆短路故障是由于电线之间的接触或缠绕引起的，其表现为电路出现短路故障，会引起电源线路短路保护器动作断电。

电缆短路故障可以分为一次短路和二次短路两种情况。

电缆漏水故障通常是由电缆保护层的损伤和绝缘层内部结构被破坏导致的，如果不及时处理，有可能会导致绝缘层失效，产生较大的电气火灾隐患。

1.绝缘电阻测试绝缘电阻是指导线和导体之间的电阻值，可以反映电缆的绝缘状况。

绝缘电阻越大，绝缘性能越好。

绝缘电阻测试可以使用万用表等测试设备进行，当绝缘电阻低于一定值时，意味着电缆出现了绝缘老化或损伤。

此时需要对电缆进行维修或更换。

2.局部放电检测局部放电检测是指通过传感器采集电缆内部的局部放电信号，并通过信号分析来判断电缆绝缘状况的检测方法。

电力电缆常见故障及处理方法以电力电缆常见故障及处理方法为题，我们来探讨一下在电力系统中常见的电缆故障及相应的处理方法。

电力电缆作为电力传输和分配的重要组成部分，在使用过程中可能会出现各种故障，了解这些故障的原因及处理方法对于确保电力系统的安全运行至关重要。

一、绝缘损坏绝缘损坏是电力电缆常见的故障之一，主要是由于绝缘材料的老化、机械损伤或电力负荷过大等原因引起的。

一旦绝缘损坏，会导致电流泄漏、短路等问题。

处理方法：1.及时巡视和维护电缆线路，定期检查绝缘材料的老化情况，发现问题及时更换；2.加强电缆的保护措施，避免机械损伤；3.合理配置电力负荷，避免超负荷运行。

二、接头故障电缆接头是电缆线路中的薄弱环节，容易出现故障。

接头故障主要是由于接头连接不良、绝缘材料老化或温升过高等原因引起的。

处理方法：1.接头的连接应该牢固可靠，避免接触不良，接头部位应定期检查，发现问题及时处理；2.绝缘材料的老化情况要及时观察和更换；3.注意接头的温升情况，避免过高温升导致故障。

三、水进入电缆电缆线路在敷设或使用过程中，可能会遇到水进入电缆的问题。

水进入电缆会导致绝缘性能下降，引发电流泄漏、短路等故障。

处理方法：1.电缆的敷设要注意防水措施，尽量避免水进入电缆中；2.定期检查电缆线路，发现漏水情况及时处理；3.遇到水进入电缆的情况，应立即切断电源，进行维修或更换。

四、电缆击穿电缆击穿是指电缆绝缘层被破坏，导致电流直接在绝缘层中流动，引发电弧故障。

电缆击穿可能是由于绝缘层质量不良、电压过高或外界因素引起的。

处理方法：1.选用质量可靠的电缆产品，确保绝缘层的质量；2.合理配置电力负荷，避免电压过高；3.加强电缆的保护措施，避免外界因素对电缆的损害。

五、导体断裂导体断裂是指电缆导体因为外力作用或质量问题出现断裂，导致电流无法正常传输。

导体断裂会引发电流过大、短路等问题。

处理方法：1.加强电缆线路的保护，避免外力对导体的损害；2.选用质量可靠的电缆产品，确保导体的质量；3.定期巡视电缆线路，发现导体问题及时处理或更换。

电力电缆故障及预防措施电力电缆是输送电能的主要载体之一，但由于一系列因素的影响，电力电缆在使用过程中也会发生故障，从而导致电力事故的发生，严重危害人民的生命财产安全。

因此，对于电力电缆故障的预防和处理措施具有重要意义。

本文将从电力电缆故障的原因和常见处理方法入手，介绍电力电缆故障的预防措施。

电力电缆故障的原因主要有以下几点：1. 人为因素。

例如，在施工和维护过程中，未能正确处理连接头，压力过大或过小的连接头都可能成为电力电缆故障的重要原因。

2. 外界影响。

例如，自然灾害，如雷击、台风、地震等，以及动物的啃咬、机械损伤等都可能对电力电缆产生一定的损害。

3. 质量原因。

由于材料质量不过关、制造不良等因素，会导致电缆线的质量下降，从而出现电缆安全事故。

4. 密度方面。

如果电缆的密度大于匹配的设备和组件，则会增加绝缘失效的可能性。

常见的电力电缆故障处理方法有：1. 局部接地故障：应尽快将带电体与地接触的位置短路，然后查找完整性受损的部位并进行维修。

2. 电缆水中或潮湿环境下故障：应及时拆除缆头进行烘干或更换，并对漏水原因进行查找。

3. 导线烧坏：应根据损坏程度进行更换或维修。

4. 电缆绝缘老化故障：应根据故障情况决定维修或更换。

针对上述几种处理方法，我们总结出以下电力电缆故障预防措施：1. 加强施工和维护人员的安全意识。

避免过度施力，正确处理连接头和绝缘管，不得采用国家禁止的“三通”连接方式等。

2. 积极防范自然灾害和外部传感器的影响。

采取雷击保护措施，加强电缆管道的监控和维护，及时处理环境污染等因素。

3. 保证电缆质量，并进行应及时的维护和更换。

选用品牌有保证的电缆，采取交替式更换，定期进行检查和维护。

4. 加强电缆密度的控制。

尽量做到与匹配元器件相符合保证不过紧、不过松。

同时加强电缆管道中的通风透气以降低电缆工作温度。

综上所述，对于电力电缆故障和预防方面，我们应该加强施工人员和管理人员的安全意识，积极防范自然灾害及外部因素的影响，保证电缆质量，并加强电缆密度的控制。

电力电缆故障及预防措施
电力电缆是电力系统中不可或缺的组成部分，它们用于输送高压电能。

电力电缆故障是电力系统中常见的问题之一，它们给电力系统的稳定供电带来了很大的影响。

为了确保电力电缆的安全运行，我们需要了解电力电缆故障的原因，并采取相应的预防措施。

电力电缆故障的原因可以分为两类：外部因素和内部因素。

外部因素包括自然因素如雷击、地震、洪水等，以及人为因素如施工操作不当、外力损坏等。

内部因素主要是电缆自身的问题，如老化、腐蚀、绝缘破损等。

针对外部因素的预防措施包括：
1.选择合适的电缆敷设环境，避免电缆暴露在容易受到外力损坏的地方；
2.加强电缆的绝缘保护，增加电缆的抗雷击和抗水淹能力；
3.加强施工和维护人员的培训，提高其对电缆敷设和维护的操作技能；
4.加强对施工现场的管理，确保施工过程中的安全。

针对内部因素的预防措施包括：
1.进行定期检查和维护，及时发现和修复电缆的问题；
2.使用高质量的电缆材料，延长电缆的使用寿命；
3.定期对电缆进行绝缘测试，排除绝缘故障的可能性；
4.严格按照电缆的使用要求进行操作，避免超载使用。

除了以上预防措施，我们还可以通过应用现代技术来提高电力电缆的运行可靠性和故障检测能力。

使用红外热像仪来进行电缆的热像检测，帮助发现潜在的故障点；使用在线监测系统来对电缆的电压、电流等参数进行实时监测，及时发现故障。

在电力电缆故障发生时，我们也需要采取紧急措施来尽快恢复供电。

常见的措施包括：
1.及时查明故障点，确定故障的原因；
2.尽快修复或更换故障电缆；
3.修复电缆绝缘破损，保证电缆的绝缘性能。

电力电缆的故障分析及检测方法电力电缆是输送电力的重要设备，其工作可靠性直接关系到供电系统的安全运行。

由于各种原因，电力电缆会出现各种故障，给供电系统带来安全隐患。

对电力电缆的故障分析及检测方法进行研究具有重要意义。

本文将就电力电缆的故障分析及检测方法进行探讨，旨在提高供电系统的安全性和可靠性。

一、电力电缆的常见故障及其分析1.绝缘老化绝缘老化是电力电缆常见的故障之一，主要由于电缆长时间运行、环境温度变化等因素导致绝缘材料老化、变质。

绝缘老化会造成电缆绝缘强度下降，容易导致绝缘破坏和击穿，进而引起短路事故。

对于绝缘老化故障，可以通过以下方法进行分析：（1）外观检查：观察电缆外观是否有裂纹、变形等情况；（2）绝缘电阻测量：使用绝缘电阻测试仪对电缆绝缘进行测量，了解绝缘老化程度；（3）局部放电测试：利用局部放电检测设备对电缆进行检测，判断是否存在局部放电现象。

2.金属外护套腐蚀金属外护套腐蚀是导致电力电缆故障的常见原因之一，主要由于化学介质、土壤湿度等因素导致外护套金属腐蚀。

金属外护套腐蚀会导致外护套损坏，使电缆失去保护功能，容易导致接地故障和短路。

对于金属外护套腐蚀故障，可以通过以下方法进行分析：（1）外观检查：观察电缆外护套表面是否有腐蚀痕迹、锈蚀情况；（2）金属电位测量：使用金属电位测试仪对外护套进行测量，了解外护套腐蚀情况；（3）化学分析：采集外护套腐蚀部位样品进行化学分析，确定腐蚀原因。

3.接头故障电力电缆的接头是电力传输的重要部分，但接头也是电缆故障的薄弱环节。

接头故障主要包括接头松动、接触不良、绝缘接头老化等情况，会导致接头发热、烧坏，严重影响电缆的安全运行。

对于接头故障，可以通过以下方法进行分析：（1）红外热像仪检测：利用红外热像仪对接头进行热成像，了解接头是否存在异常发热情况；（2）接触阻抗测量：使用接触阻抗测试仪对接头进行测量，判断接头的接触情况；（3）X射线检测：采用X射线检测设备对接头进行透视检测，了解接头内部情况。

电缆故障原因分析电缆的生产工艺、运行条件的疏漏，都有可能导致电缆的故障，称为电缆故障的隐患。

因此，分析电缆故障的原因，可以减少电缆故障的发生，或者在故障发生后可以帮助快速地判断出故障点。

大致可将电缆故障原因分为以下几类。

电缆故障原因1.机械损伤。

这类事故是最常见的，这种故障形式大部分都会造成停电事故，所以相对来说是比较容易识别的。

机械损伤主要包括直接受外力损伤、施工损伤以及正常运行时的自然损伤等。

2.绝缘受潮。

绝缘受潮造成的电缆故障约占故障率的13%，是除机械损伤外造成电缆故障的另一个主要原因。

这种形式的故障一般表现为绝缘电阻降低以及泄露电流增大。

电缆中间头或终端头的密封工艺不良或者密封失效是造成电缆绝缘受潮的主要原因。

3.绝缘老化。

电缆绝缘长期工作，会受到电和热的双重作用，其物理性能必然会发生改变，致使电缆绝缘强度下降或者介质损耗增大。

如果电缆长期在过电压下工作或靠近热源工作甚至会引起电缆的过早老化或局部过早老化。

4.过电压。

电缆绝缘有正常的耐压极限，雷击和其他的过电压都会损伤电缆线路，但是此种情况并不多见。

5.过热。

电缆过负荷运行，会使电缆发热严重，从而加速绝缘损伤。

油浸式绝缘电缆过热后，绝缘发生焦化，有时会一碰就碎。

6.产品质量缺陷。

由于一些施工单位缺乏必要的专业技术培训，会在制作质量、电缆材料选择上存在问题，从而使电缆本体或者电缆附件在质量上出现缺陷。

7.设计不良。

电力电缆从出现发展到今天，它的结构和形式已经基本确定，但电缆的各种附件却在不断改进，难免会有所缺陷，例如防水性不好，选用不合适的材料，加工工艺不合理等，这些缺陷也会导致电缆故障。

电缆故障的类型根据不同部门的需求，对于电缆故障的分类也是不同的，下面我们按照电缆故障的性质来进行分类，一般按性质分为低阻故障、高阻故障、开路故障、断线并接地或短路故障、泄露性故障和闪络性故障。

1.低阻故障。

低阻故障的定义是针对脉冲反射原理而定的，也就是电缆芯线对地的绝缘电阻或芯线之间的绝缘电阻低于10Zc（Zc为电缆特性阻抗，一般不超过40Ω）时，而导体连续性未收到破坏的故障为低阻故障，也就是低电阻接地或短路故障。

产生电力电缆故障的原因
1.机械损伤：很多故障是由于电缆安装时不小心造成的机械损伤或安装后靠近电缆施工造成的机械损伤引起的。

如果损伤轻微，在几个月甚至几年后损伤的部位才发展到绝缘破坏。

导致损伤部位*崩溃形成故障。

2.电缆外皮的电腐蚀：如果电力电缆埋设在强力电场的地面下（如大型行车、电力机车轨道附近），往往出现电缆外皮铅包腐蚀致穿的现象，导致潮气侵入，绝缘破坏。

3.化学腐蚀：电缆埋设在有酸碱作业的地区或有苯蒸气的煤气站附近，往往造成电缆铠装和铅包大面积长距离被腐蚀。

4.地面下沉：此现象往往发生在电缆穿越公路、铁路及高大建筑物时，由于地面的下沉而使电缆垂直受力形变，导致电缆铠装、铅包破裂甚至折断而造成各种类型的故障。

5.电缆绝缘物的流失：电缆敷设时地沟凸凹不平，或处在电杆上的户外头，由于电缆的起伏、高低落差悬殊，高处的电缆绝缘油流向低处而使高处电缆绝缘性下降导致故障发生。

6.长期过负荷运行：由于过荷运行，电缆的温度会随之升高，尤其在炎热的夏季，电缆的温升常常导致电缆薄弱处和对接头处首先被击穿。

在夏季，电缆故障率高原因正在于此。

7.震动破裂：铁路轨道下运行的电缆，由于剧列的震动导致电缆外皮产生弹性疲劳而破裂，形成故障。

8.拙劣的工艺、拙劣的接头和不按技术要求敷设电缆往往都是形成电缆故障的重要原因。

9.在潮湿的气候条件下做接头，使接头封装物内混入水蒸气，经过一段时间后往往形成闪络性故障。
