电力系统暂态分析期末复习题答案第2章同步发电机突然三相短路一、简答题1.电力系统暂态过程的分类暂态过程分为波过程、电磁暂态过程和机电暂态过程。
波过程主要研究与过电压有关的电压波和电流波的传递过程；电磁暂态过程主要研究与各种短路故障和断线故障有关的电压、电流的变化，功率的变化；机电暂态过程主要研究电力系统受到干扰时，发电机转速、功角、功率的变化。
2.为什么说电力系统的稳定运行状态是一种相对稳定的运行状态？由于实际电力系统的参数时时刻刻都在变化，所以电力系统总是处在暂态过程之中，如果其运行参量变化持续在某一平均值附近做微小的变化，我们就认为其运行参量是常数（平均值），系统处于稳定工作状态。
由此可见系统的稳定运行状态实际是一种相对稳定的工作状态。
3.同步发电机突然三相短路时，定子绕组电流中包含哪些电流分量？转子励磁绕组中包含哪些电流分量？阻尼绕组中包含哪些电流分量？它们的对应关系和变化规律是什么？定子电流中包含基频交流分量、直流分量和倍频交流分量；转子励磁绕组中包含强制励磁电流分量、直流分量和基频交流分量；d轴阻尼绕组中包含直流分量和基频交流自由分量；q轴阻尼绕组中仅包含基频交流分量。
定子绕组中直流分量和倍频分量与转子励磁绕组中的基频交流分量相对应，两者共同衰减，最后衰减至零；转子回路直流分量与定子基频交流分量相对应，共同衰减但不会为零4.同步发电机原始磁链方程中哪些电感系数为常数？哪些电感系数是变化的？变化的原因是什么？凸极式同步发电机原始磁链方程中，转子的自感系数、转子各绕组之间的互感系数为常数；定子的自感系数、定子绕组间的互感系数可变可不变，定子与转子间的互感系数是变化，变化的主因是转子旋转，辅因是转子凸级气息中d，q磁路不对称。
隐极式同步发电机原始磁链方程中，转子的自感系数、转子各绕组之间的互感系数为常数、定子的自感系数、定子绕组间的互感系数均为常数；定子与转子间的互感系数是变化的，变化的原因是定子绕组和转子绕组之间存在相对运动。
项目十电力系统稳定性分析任务三提高系统静态稳定性的措施教学设计学科电力系统基础学习主题提高系统静态稳定性的措施设计者褚超群所属单位内蒙古机电职业技术学院教学目标（一）知识目标1、了解提高静态稳定性的本质；2、了解自动调节励磁器的工作原理和优点；3、了解比例式调节的概念；4、了解减小元件电抗的方式；5、了解采用分裂导线的目的及分裂导线与线路电抗的关系；6、了解提高线路额定电压等级的目的；7、了解区分额定电压等级的意义；8、了解采用串联电容补偿的目的；9、理解补偿度的概念及补偿度与稳定性间关系；10、了解改善系统结构的方法；11、掌握采用中间补偿设备的方法。
（二）技能目标1、掌握自动励磁调节器对静态稳定性的影响；2、掌握比例式调节器；2、掌握几种提高静态稳定性的措施。
知识体系一般案例自动调节励磁器的工作原理；采用分裂导线的目的；区分额定电压等级的意义；改善系统结构的方法；采用中间补偿设备的方法。
精讲案例自动励磁调节器对静态稳定性的影响分析；按电压偏差调节的比例式调节器；提高静态稳定性的措施。
教学内容一、自动调节励磁器对静态稳定性的影响1、按电压偏差调节的比例试调节器对静态稳定性的影响1）概念：所谓比例式调节器一般是指检态调节量比例于简单的实际运行参数(电压、电流）与它的给定（整定）值之间的偏差值的调节器，有时又称为按偏移调节器。
2）分析过程：各元件的动态方程、发电机的电磁功率方程、消去代数方程及非状态变量求状态方程3）影响（1）如果没有调节器，则稳定条件为0>Eq S 。
（2）装设了调节器后，当运行角090<δ时系统稳定；当090>δ的一段范围内，只要放大系数U K 大于与运行情况有关的最小允许值，小于最大值时，系统稳定。
即)90(0min >=⨯>∑δK TLd UGq EqU U x x S S K ()()max 211U qE UGq Eq UGq d e q E d Eq e d e d e N q E UGq Eq q E TL d U K S S S S T T S T S T T T T T S S S S x x K =--⨯'+'+'++⨯--⨯<''''∑ω2、电力系统静态稳定简要评述二、提高系统静态稳定措施1、提高静态稳定性的本质发电机可能输送的功率极限越高则静态稳定性越高。
《电力系统自动装置》复习思考题参考答案（第4—7章）第四章复习思考题1．何谓励磁系统？答：供给同步发电机励磁电流的电源及其附属设备统称为励磁系统。
它一般由励磁功率单元和励磁调节器两个主要部分组成。
2．同步发电机自动调节励磁系统的主要任务是什么？答：（1）系统正常运行条件下，维持发电机端或系统某点电压在给定水平；（2）实现并联运行发电机组无功功率的合理分配；（3）提高同步发电机并联运行的稳定性；（4）改善电力系统的运行条件；（5）对水轮发电机组在必要时强行减磁。
3．对同步发电机的自动调节励磁系统的基本要求是什么？答：励磁系统应具有足够的调节容量、励磁顶值电压、电压上升速度、强励持续时间、电压调节精度与电压调节范围，应在工作范围内无失灵区，应有快速动作的灭磁性能。
4．何谓励磁电压响应比？何谓强励倍数？答：通常将励磁电压在最初0.5s内上升的平均速度定义为励磁电压响应比，用以反映励磁机磁场建立速度的快慢。
强励倍数是在强励期间励磁功率单元可能提供的最高输出电压与发电机额定励磁电压之比。
5．同步发电机励磁系统类型有哪些？其励磁方式有哪两种？答：同步发电机励磁系统类型有：直流励磁机系统、交流励磁机系统和发电机自并励系统。
励磁方式分为自励方式和他励方式两种。
6．画出三相全控桥式整流电路，哪些晶闸管为共阳极组，哪些为共阴极组?答：VTHl、VTH3、VTH5为共阴组，VTH2、VTH4、VTH6为共阳组。
（第6题）7．三相全控桥式整流电路在什么条件下处于整流工作状态和逆变工作状态？整流和逆变工作状态有何作用？整流和逆变工作状态有何作用？答：三相全控桥式整流电路的控制角α在0°＜α＜90°时，三相全控桥工作在整流状态；当90°＜α＜180°时，三相全控桥工作在逆变状态。
整流状态主要用于对发电机的励磁；逆变状态主要用于对发电机的灭磁。
8． 简述自动励磁调节器的工作原理。
答：自动励磁调节器的工作原理如下：根据发电机电压G U 变化，把测得的发电机端电压经调差、测量比较环节与基准电压进行比较，得到正比于发电机电压变化量的de U ，经综合放大环节得到SM U ，SM U 作用于移相触发环节，控制晶闸管控制极上触发脉冲α的变化，从而调节可控输出的励磁电流，使发电机端电压保持正常值。

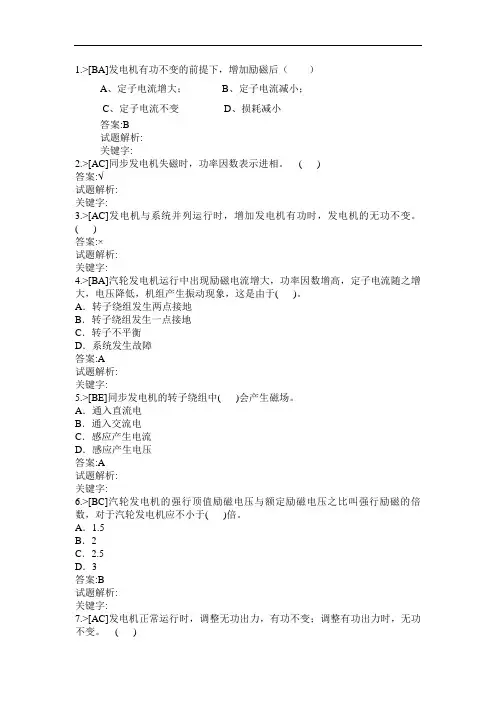

1.>[BA]发电机有功不变的前提下，增加励磁后（）A、定子电流增大；B、定子电流减小；C、定子电流不变D、损耗减小答案:B试题解析:关键字:2.>[AC]同步发电机失磁时，功率因数表示进相。
( )答案:√试题解析:关键字:3.>[AC]发电机与系统并列运行时，增加发电机有功时，发电机的无功不变。
( )答案:×试题解析:关键字:4.>[BA]汽轮发电机运行中出现励磁电流增大，功率因数增高，定子电流随之增大，电压降低，机组产生振动现象，这是由于( )。
A．转子绕组发生两点接地B．转子绕组发生一点接地C．转子不平衡D．系统发生故障答案:A试题解析:关键字:5.>[BE]同步发电机的转子绕组中( )会产生磁场。
A．通入直流电B．通入交流电C．感应产生电流D．感应产生电压答案:A试题解析:关键字:6.>[BC]汽轮发电机的强行顶值励磁电压与额定励磁电压之比叫强行励磁的倍数，对于汽轮发电机应不小于( )倍。
A．1.5B．2C．2.5D．3答案:B试题解析:关键字:7.>[AC]发电机正常运行时，调整无功出力，有功不变；调整有功出力时，无功不变。
( )答案:×试题解析:关键字:8.>[AC]同步发电机失磁时，有功功率表指示在零位。
( )答案:×试题解析:关键字:9.>[AC]同步发电机失磁时，功率因数表指示进相。
( )答案:√试题解析:关键字:10.>[AC]同步发电机失磁时，吸收有功功率，送出无功功率。
( )答案:×试题解析:关键字:11.>[BA]发电机的端电压、转速和功率因数不变的情况下，励磁电流与发电机负荷电流的关系曲线称为发电机的( )。
A．调整特性B．负载特性曲线C．外特性曲线D．励磁特性曲线答案:A试题解析:关键字:12.>[BA]强行励磁装置在发生事故的情况下，可靠动作可以提高( )保护动作的可靠性。
自动调节励磁系统原理简介随着电力系统的迅速发展，对励磁系统的静态和动态调节性能以及可靠性等提出了更高的要求。
计算机技术、控制理论、电力电子技术的发展也促进了自并励励磁制造技术逐渐趋向于成熟、稳定、可靠。
相对其它励磁方式而言，自并励励磁系统具有主回路简单、调节性能优良、可靠性高的优点，已取代励磁机励磁方式和相复励方式，在水电厂得到普遍使用。
最近几年，自并励励磁方式也取代了三机励磁方式，成为新建火电厂的首选方案，逐渐在大型汽轮发电机组中推广应用。
1、组成励磁系统由励磁调节器、功率整流器、灭磁回路、整流变压器及测量用电压互感器、电流互感器等组成。
2、工作原理自并激励磁系统的励磁电流取自发电机机端，经过整流变压器降压、全控整流桥变流的直流励磁电压，由晶闸管触发脉冲的相位进行控制。
一般情况下，这种控制以恒定发电机电压为目的，但当发生过励、欠励、V/F超值时，也起相应的限制作用。
恒压自动调节的效果，在发电机并上电网后，表现为随系统电压的变化，机端输出无功功率的自动调节。
一、调节器励磁系统作为电厂的重要辅机设备，励磁调节器的设计，应对电力系统的变化有较大的适应性，随着计算机技术的发展，励磁调节器已经由模拟式向计算机控制的数字式方向发展，大大增加了励磁系统的可靠性。
1、调节器的控制规律一般用于励磁调节器的控制规律有：PID＋PSS、线性最优控制、非线性最优控制等。
关于励磁控制规律，国内外学者普遍认为，励磁调节器的设计，应对电力系统的变化有较大的适应性，而不是在某种条件下最优。
同时，励磁调节不仅要考虑阻尼振荡，还必须考虑调压指标等性能要求。
由于PID+PSS控制方式有很强的阻尼系统振荡的能力，具有较好的适应性以及很好的维持发电机电压水平的能力，又具有物理概念清晰、现场调试方便的优点，因而在国内外得到普遍应用。
我公司的励磁调节器的控制规律也采用PID＋PSS控制方式。
国内有些单位也开展了线性最优控制或非线性最优控制规律的研究，并有样机投入工业运行。
电力系统暂态分析0、绪论1.电力系统：由发电厂、变电所、输电线路、用户组成的整体。
包括通过电的和机械连接起来的一切设备。
2.电力系统元件：包括两大类 电力类：发电机、变压器、输电线路和负载。
控制类：继电器、控制开关、调节器3.系统结构参数：各元件的阻抗(Z)、变比(K)、放大倍数(β)。
4.系统运行状态的描述：由运行参量来描述。
指电流(I )、电压(U )、功率(S )、频率(f )等。
系统的结构参数决定系统的运行参量。
5.电力系统的运行状态包括：稳态和暂态。
6.电力系统的三种暂态过程：电磁暂态过、机电暂态、机械暂态。
7.本门课程的研究对象：电力系统电磁暂态过程分析（电力系统故障分析） 电力系统机电暂态过程分析（电力系统稳定性）一、电力系统故障分析的基本知识（１）故障概述 （２）标幺值（３）无限大功率电源三相短路分析基本要求：了解故障的原因、类型、后果和计算目的，掌握标幺值的计算，通过分析建立冲击电流和短路电流最大有效值的概念。
1.短路：是指电力系统正常运行情况以外的相与相之间或相与地(或中性线)之间的连接。
2.短路产生的原因：是电气设备载流部分的相间绝缘或相对地绝缘被损坏。
包括自然因素和人为因素。
3.短路的基本类型 电力系统的运行经验表明，在各种类型的短路中，单相短路占大多数，两相短路较少，三相短路的机会最少。
4.短路的危害：1）短路点的电弧有可能烧坏电气设备，当短路持续时间较长时可能使设备过热而损坏。
2）短路电流通过导体时，导体间产生很大的机械应力。
3）系统电压大幅度下降，对用户工作影响很大。
4）短路有可能使并列运行的发电机失去同步，破坏系统稳定，引起大片地区的停电。
这是短路故障最严重的后果。
5）不对称接地短路产生的零序不平衡磁通，将造成对通讯的干扰。
短路类型5.短路计算的目的1）选择有足够机械稳定度和热稳定度的电气设备。
2）继电保护和自动装置动作整定。
3.在设计和选择发电厂和电力系统电气主接线。
电力系统暂态分析（自己总结的）电力系统暂态分析过程（复习提纲）第一篇电力系统电磁暂态过程分析（电力系统故障分析）1 第一章电力系统故障分析的基本知识1.1故障概述1.2标幺制1.2.1标幺值1.2.2基准值的选取1.2.3基准值改变时标幺值的换算1.2.4变压器联系的不同电压等级电网中各元件参数标幺值的计算一、准确计算法二、近似计算法1.3无限大功率电源供电的三相短路电流分析1.3.1暂态过程分析1.3.2短路冲击电流和短路电流有效值一、短路冲击电流二、短路电流有效值习题2 第二章同步发电机突然三相短路分析2.1同步发电机在空载情况下定子突然三相短路后的电流波形及其分析2.2同步发电机空载下三相短路后内部物理过程以及短路电流分析2.2.1短路后各绕组的此联及电流分量一、定子绕组磁链和短路电流分量1、励磁主磁通交链定子三相绕组的磁链2、短路瞬间三相绕组磁链的瞬时值3、磁链守恒原理的作用4、三相短路电流产生的磁链5、对应的i 的三相短路电流二、励磁绕组磁链和电流分量1、强制励磁电流产生的磁链2、电子三相交流电流的电枢反应3、定子直流电流的磁场对励磁绕组产生的磁链4、按照磁链守恒原理励磁回路感生的电流和磁链三、等效阻尼绕组的电流四、定子和转子回路（励磁和阻尼回路的统称）电流分量的对应关系和衰减2.2.2短路电流极基频交流分量的初始和稳态有效值一、稳态值二、初始值1、不计阻尼回路时基频交流分量初始值2、计及阻尼回路作用的初始值2.2.3 短路电流的近似表达式一、基频交流分量的近似表达式二、全电流的近似表达式2.3 同步发电机负载下三相短路交流电流初始值2.3.1 正常稳态运行时的相量图和电压平衡关系2.3.2 不计阻尼回路时的初始值'I 和暂态电动势'q|0|E 、'|0|E一、交轴方向二、直轴方向2.3.3 计及阻尼回路的''I 和次暂态电动势''|0|E一、交轴方向二、直轴方向2.4 同步发电机的基本方程2.4.1 同步发电机的基本方程和坐标转换一、发电机回路电压方程和磁链方程二、派克变换及d 、q 、0、坐标系统的发电机基本方程1、磁链方程的坐标变换2、电压平衡方程的坐标变换2.4.2 基本方程的拉氏运算形式和运算电抗一、不计阻尼绕组时基本方程的拉氏运算形式，运算电抗和暂态电抗二、计及阻尼绕组时基本方程的拉氏运算形式，运算电抗和暂态电抗2.5 应用同步发电机基本方程分析突然三相短路电流2.5.1 不计阻尼绕组时的短路电流一、忽略所有绕组的电阻以分析d i 、q i 各电流分量的初始值二、dq i 的稳态值三、计及电阻后的dq i 各分量的衰减1、d i 直流分量的衰减时间常数2、dq i 中基频交流分量的衰减时间常数3、计及各分量衰减的dq i四、定子三相短路电流五、交轴暂态电动势2.5.2 计及阻尼绕组时的短路电流一、dq i 各分量的初始值二、dq i 的稳态直流三、计及电阻后的dq i 各分量的衰减1、d i 直流分量的衰减2、q i 直流分量的衰减3、dq i 中基频交流分量的衰减时间常数四、定子三相短路电流五、次暂态电动势1、交轴次暂态电动势''Eq 2、直轴次暂态电动势''Ed2.6自动调节励磁装置对短路电流的影响3 第三章电力系统三相短路电流的实用计算3.1短路电流交流分量初始值计算3.1.1计算的条件和近似3.1.2简单系统''I计算3.1.3复杂系统计算3.2计算机计算复杂系统短路电流交流分量初始值的原理3.2.1等值网络3.2.2用节点阻抗矩阵的计算方法3.2.3用节点导纳矩阵的计算方法一、应用节点导纳矩阵计算短路电流的原理二、三角分解法求导纳型节点方程3.2.4短路点在线路上任意处的计算公式3.3其他时刻短路电流交流分量有效值的计算3.3.1运算曲线法一、方法的基本原理二、运算曲线的制定三、应用运算曲线计算的步骤四、合并电源简化计算五、转移阻抗3.3.2应用计算系数计算一、无限大功率电源二、发电机和异步电动机4 第四章对称分量法及电力系统元件的各序参数和等值电路4.1对称分量法4.2对称分量法在不对称故障分析中的应用4.3同步发电机的负序和零序电抗4.3.1同步电机不对称短路时的高次谐波电流4.3.2同步发电机的负序电抗4.3.3同步发电机的零序电抗4.4异步电动机的负序和零序电抗4.5变压器的零序电抗和等值电路4.5.1双绕组变压器一、YNd接线变压器二、YNy接线变压器三、YNyn接线变压器4.5.2三绕组变压器4.5.3自耦变压器4.6输电线路的零序阻抗和电纳4.6.1输电线路的零序阻抗一、单根导线——大地回路的自阻抗二、双回路架空输电线路的零序阻抗三、架空地线的影响四、电缆线路的零序阻抗4.6.2架空线路的零序电容（电纳）一、分析导线电容的基本公式二、单回线路的零序电容三、同杆双回路的零序电容4.7零序网络的构成5 第五章不对称故障的分析计算5.1各种不对称短路时故障处的短路电流和电压5.1.1单相接地短路[(1)f]5.1.2两相短路[(2)f]5.1.3两相接地短路[(11)f，]5.1.4正序增广网络的应用一、正序增广网络二、应用运算曲线求故障处正序短路电流5.2非故障处电流、电压的计算5.2.1计算各序网中任意处各序电流、电压5.2.2对称分量经变压器后的相位变化5.3非全相运行的分析计算5.3.1三序网络及其电压方程5.3.2一相断线5.3.3两相断线5.4计算机计算程序原理框图第二篇电力系统机电暂态过程分析（电力系统的稳定性）6 第六章电力系统稳定性问题概述和各元件机电特征6.1概述6.2同步发电机组的机电特性6.2.1同步发电机组转子运动方程6.2.2发电机的电磁转矩和功率一、简单系统中发电机的功率二、隐极同步发电机的功-角特性三、凸极式发电机的功-角特性四、发电机功率的一般近似表达式6.2.3电动势变化过程的方程式6.3自动调节励磁系统的作用原理和数学模型6.3.1主励磁系统一、直流励磁机励磁二、交流励磁机励磁三、他励直流励磁机的方程和框图6.3.2自动调节励磁装置及其框图6.3.3自动调节励磁系统的简化模型6.4负荷特性6.4.1恒定阻抗（导纳）6.4.2异步电动机的机电特性——变化阻抗一、异步电动机转子运动方程二、异步电动机转差率的变化——等值阻抗的变化6.5柔性输电装置特性6.5.1静止无功补偿器（SVC）一、晶闸管控制的电抗器二、晶闸管投切的电容器三、SVC的静态特性和动态模型6.5.2晶闸管控制的串联电容器（TCSC）一、基本原理二、导通阶段三、关断阶段7 第七章电力系统静态稳定7.1简单电力系统的静态稳定7.2小干扰法分析简单系统表态稳定7.2.1小干扰法分析简单系统的静态稳定一、列出系统状态变量偏移量的线性状态方程二、根据特征值判断系统的稳定性7.2.2阻尼作用对静态稳定的影响7.3自动调节励磁系统对静态稳定的影响7.3.1按电压偏差比例调节励磁一、列出系统状态方程二、稳态判据的分析三、计及T时系统的状态方程和稳定判据e7.3.2励磁调节器的改进一、电力系统稳定器及强力式调节器二、调节励磁对静态稳定影响的综述7.4多机系统的静态稳定近似分析7.5提高系统静态稳定性的措施7.5.1采用自动调节励磁装置7.5.2减小元件的电抗一、采用分裂导线二、提高线路额定电压等级三、采用串联电容补偿7.5.3改善系统的结构和采用中间补偿设备一、改善系统的结构二、采用中间补偿设备8 第八章电力系统暂态稳定8.1电力系统暂态稳定概述8.2简单系统的暂态稳定性8.2.1物理过程分析一、功率特性的变化二、系统在扰动前的运行方式和扰动后发电机转子的运动情况8.2.2等面积定则8.2.3发电机转子运动方程的求解一、一般过程二、改进欧拉法8.3发电机组自动调节系统对暂态稳定的影响8.3.1自动调节系统对暂态稳定的影响一、自动调节励磁系统的作用二、自动调节系统的作用8.3.2计及自动调节励磁系统作用时的暂态稳定分析8.4复杂电力系统的暂态稳定计算8.4.1假设发电机暂态电动势和机械功率均为常数，负荷为恒定阻抗的近似计算法一、发电机作为电压源时的计算步骤二、发电机作为电流源时的计算步骤8.4.2假设发电机交轴暂态电动势和机械功率为常数一、坐标变换二、发电机电流源与网络方程求解8.4.3等值发电机8.5提高暂态稳定性的措施8.5.1故障的快速切除和自动重合闸装置的应用8.5.2提高发电机输出的电磁功率一、对发电机实行强行励磁二、电气制动三、变压器中性点经小电阻接地8.5.3减少原动机输出的机械功率8.5.4系统失去稳定后的措施一、设置解析点二、短期异步运行和再同步的可能性。
摘要............................................................... I II Abstract.. (IV)1 绪论 (1)1.1前言 (1)1.2励磁控制原理 (1)1.3 同步发电机励磁系统的介绍 (2)1.3.1励磁方式的发展 (2)1.3.2励磁调节的发展 (3)1.3.3励磁系统对电力系统稳定性的影响 (5)1.4本文的主要工作 (6)2 电力系统稳定 (6)2.1引言 (6)2.2电力系统稳定性概述 (6)2.3电力系统稳定性的研究方法和对象 (7)2.4电力系统的稳定性基本概念 (7)2.5电力系统静态稳定性的分析方法 (9)2.5.1小干扰法分析简单电力系统的静态稳定 (9)2.5.2根据特征值判断系统的稳定性 (10)3 基于MATLAB的电力系统静态稳定性的仿真与分析 (11)3.1引言 (11)3.2电力系统静态稳定性简介 (12)3.3简单电力系统的静态稳定性仿真 (13)3.3.1Simulink模型构建 (13)3.3.2MATLAB仿真分析 (15)4结论以及展望 (22)4.1本文的主要结论 (23)4.2 后续的工作展望 (23)参考文献 (24)致谢 (25)Abstract (IV)1 Introduction (1)1.1 Foreword (1)1.2 Excitation control principle (1)1.3 Introduction of synchronous generation excitation system (2)1.3.1 Development of excitation mode (2)1.3.2 Development of excitation regulation (3)1.3.3 The influence of excitation system on the stability powersystem (5)1.4 The main work of this paper (6)2 Power system stability (6)2.1 Foreword (6)2.2 Overview of Power system stability (6)2.3 Research methods and objects of power system stability (7)2.4 Basic concept of stability for power system (7)2.5 Analysis method for static stability of power system (9)2.5.1 The static stability of simple power system is analyedby small interference method (9)2.5.2 Judging the stability of the system according toeigenvalue (10)3 Simulation and analysis of static stability of power system based on MATLAB (11)3.1 Foreword (11)3.2 Introduction to static stability of power system (12)3.3 Static stability simulation of simple power system (13)3.3.1 Simulink model construction (13)3.3.2 Simulation analysis of MATLAB (15)4 Conclusions and Prospects (22)4.1 The main conclusion of this paper (23)4.2 Future work outlook (23)References (24)Acknowledgement (25)励磁系统对电力系统静态稳定性的影响摘要：由于我国远距离输电系统的发展、高压电网的建成以及大容量发电机组在电网中投入运行和联合电力系统地发展，一个要面临的重要问题是怎样保持电力系统稳定、安全、可靠地运行。
发电机励磁系统对电力系统稳定的影响摘要：本文主要阐述发电机励磁系统，在确保电力系统安全稳定运行所起的作用。
分析了发电机励磁系统对静态稳定、暂态、动态稳的影响，以及增强系统阻尼的措施。
关键词：发电机励磁系统稳定一、发电机励磁系统的主要作用：励磁系统的主要任务是向发电机的励磁绕组提供一个可调的直流电流，以满足发电机正常运行的需要。
对同步发电机的励磁进行控制，是对发电机运行进行控制的主要手段之一。
励磁系统的主要作用是：1、维持发电机的端电压维持发电机的端电压等于给定值是电力系统调压的主要手段之一，在负荷变化的情况下，要保证发电机端电压为给定值则必须调节励磁。
由发电机的简化相量图（图1-1所示）可得：Eq =Uf+jIfXd（1-1）式中：Eq ——发电机的空载电势；Uf——发电机的端电压；If——发电机的负荷电流比例。
图1-1 发电机的简化相量图式（1-1）说明，在发电机空载电势Eq恒定的情况下，发电机端电压Uf 会随负荷电流If的加大而降低，为保证发电机端电压Uf 恒定，必须随发电机负荷电流If的增加（或减小），增加（或减小）发电机的空载电势Eq ，而Eq是发电机励磁电流If q的函数（若不考虑饱和，Eq 和If q成正比），故在发电机运行中，随着发电机负荷电流的变化，必须调节励磁电流来使发电机端电压恒定。
为了表示励磁系统维持发电机端电压恒定的能力，采用了调压精度的概念。
所谓调压精度是指在自动励磁调节器投入运行，调差单元退出，电压给定值不行进人工调整的情况下，发电机负载人零变化到视在功率额定值以及环境温度、频率、电源电压波动等在规定的范围内变化时，所引起的发电机端电压的最大变化，常用发电机额定电压的百分数表示。
一般来说，发电机在运行中引起端电压变化的主要因素是负荷电流的变化，通常用发电机调压静差率δJ来表示这种变化。
调压静压率是指自动励磁调节器的调差单元退出，电压给定值不变，负载从额定视在功率减小到零时发电机端电压的变化率，它可由下式计算：δJ （%）=[（Uf0-Uf）/Uf e]×100% （1-2）式中：Uf0——发电机空载电压；Uf——发电机额定负荷时的电压；Uf e——发电机的额定电压。
电力系统自动化题库目录第0章电力系统自动装置 (3)1、选择题（单选） (3)2、选择题（多选） (3)3、判断题 (4)4、简答题 (4)第一章同步发电机准同期并列 (6)1、单选 (6)2、多选 (8)3、判断题 (8)4、填空题 (9)5、简答题 (9)6、论述题 (10)7、计算题 (11)第二章同步发电机励磁控制系统及特性分析 (13)1、单选题 (13)2、多选题 (16)3、判断题 (18)4、填空题 (19)5、简答题 (19)6、论述题 (22)7、计算题 (23)第三章电力系统频率及有功功率的自动调节与控制 (25)1、单选 (25)2、多选题 (28)3、判断题 (29)4、填空题 (30)5、简答题 (30)6、计算题 (32)第四章无功功率与电压的调整 (36)1、单选题 (36)2、判断题 (37)第五章电力系统调度自动化 (37)3、判断 (38)4、填空 .............................................................................................. 错误!未定义书签。
6、论述题 .......................................................................................... 错误!未定义书签。
第九章智能电网与智能变电站 .......................................................... 错误!未定义书签。
无法确定： ............................................................................................ 错误!未定义书签。
第0章电力系统自动装置1、选择题（单选）1、在电力系统自动装置设计方法中，进行“多个系统设计方案比较和选择”之前，需要完成的工作是（）A.元器件选择B.装置的组装和调试C.单元电路设计D.明确系统的设计任务和要求答案：D2、在电力系统分析中，主要研究故障后100毫秒内电力系统行为的过程是（）A.电力系统电磁暂态过程B.电力系统长期稳定性过程C.电力系统稳态运行过程D.电力系统小扰动稳定过程答案：A3、单片机采用的总线结构是（）A.哈佛结构B.改进哈佛结构C.冯·诺依曼结构D.改进冯·诺依曼结构答案：C4、电力系统的响应过程中，_______的响应速度最慢（）A.装置响应B.自动化响应C.人员响应D.继电保护响应答案：C2、选择题（多选）1、在下列元器件中，属于无源器件的是（）A.三极管B.电容C.电阻D.二极管答案：ABC2、下列设备的输出信号需要通过模拟量输入回路进入到计算机总线的是（）A.隔离开关的位置信号B.电流互感器二次侧输出信号C.电压互感器二次侧输出信号D.断路器的位置信号答案：BC3、下列CPU芯片的计算机总线结构属于冯.诺依曼结构的是（）A.PIC16FB.MSP430C.AT89C51D.TMS320C5416答案：BC3、判断题4、在自动装置的算法设计中，提高算法的运算速度和提高算法的运算精度是可以同时满足的。
稳定性分析2009-10-14 14:181功角的具体含义。
电源电势的相角差，发电机q轴电势与无穷大系统电源电势之间的相角差。
电磁功率的大小与δ密切相关，故称δ为“功角”或“功率角”。
电磁功率与功角的关系式被称为“功角特性”或“功率特性”。
功角δ除了表征系统的电磁关系之外，还表明了各发电机转子之间的相对空间位置。
2功角稳定及其分类。
电力系统稳态运行时，系统中所有同步发电机均同步运行，即功角δ 是稳定值。
系统在受到干扰后，如果发电机转子经过一段时间的运动变化后仍能恢复同步运行，即功角δ 能达到一个稳定值，则系统就是功角稳定的，否则就是功角不稳定。
根据功角失稳的原因和发展过程，功角稳定可分为如下三类：静态稳定（小干扰）暂态稳定（大干扰）动态稳定（长过程）3电力系统静态稳定及其特点。
定义：指电力系统在某一正常运行状态下受到小干扰后，不发生自发振荡或非周期性失步，自动恢复到原始运行状态的能力。
如果能，则认为系统在该正常运行状态下是静态稳定的。
不能，则系统是静态失稳的。
特点：静态稳定研究的是电力系统在某一运行状态下受到微小干扰时的稳定性问题。
系统是否能够维持静态稳定主要与系统在扰动发生前的原始运行状态有关，而与小干扰的大小、类型和地点无关。
4电力系统暂态稳定及其特点。
定义：指电力系统在某一正常运行状态下受到大干扰后，各同步发电机保持同步运行并过渡到新的或恢复到原来的稳态运行状态的能力。
通常指第一或第二振荡周期不失步。
如果能，则认为系统在该正常运行状态下该扰动下是暂态稳定的。
不能，则系统是暂态失稳的。
特点：研究的是电力系统在某一运行状态下受到较大干扰时的稳定性问题。
系统的暂态稳定性不仅与系统在扰动前的运行状态有关，而且与扰动的类型、地点及持续时间均有关。
作业25发电机组惯性时间常数的物理意义及其与系统惯性时间常数的关系。
表示在发电机组转子上加额定转矩后，转子从停顿状态转到额定转速时所经过的时间。
TJ=TJG*SGN/SB6例题6-1 (P152) （补充知识：当发电机出口断路器断开后，转子做匀加速旋转。
