multisim仿真教程 倍频器电路

1 概述1.1 高频电路高频电路电子与信息类专业的主要专业基础课。

高频电路中使用的元器件与低频电路中使用的元器件频率特性是不同的。

高频电路课程教学所要达到的目的就是要了解电子器件的高频特性；掌握组成线性与非线性电子线路的各种单元电路的工作原理、性能和特点；掌握常见高频电子线路的基本分析方法和计算方法；在实验技能方面比较熟练地掌握高频电子线路常用测试仪器的使用方法与基本测试技术，对高频电子线路的基本单元电路具有初步设计、安装和调试的能力。

1.2 倍频器倍频器是呈整数倍提高信号频率的电路。

当输入信号频率为f0时，通过倍频器后输出信号频率可以提高位f0的整数倍。

在高频电路中，倍频器可以运用于发射机和接收机当中，还可以运用于各种测量仪器仪表中。

晶体管倍频器的电路与调谐放大器相似，但晶体管工作点通常置于伏安特性的截止区，输出回路则调谐在输入频率的n 次谐波上。

由于晶体管仅在输入电压正半周的部分时间内导通，其集电极电流为一含有输入信号基频和各次谐波的脉动电流。

利用调谐于f0=nf1的回路的选频作用，倍频器即可输出所需频率。

为使输出信号幅度足够大，这种倍频器的倍频次数较低，一般n=3～5。

n 增大输出幅度将显著减小。

这种倍频器的优点具有一定功率增益。

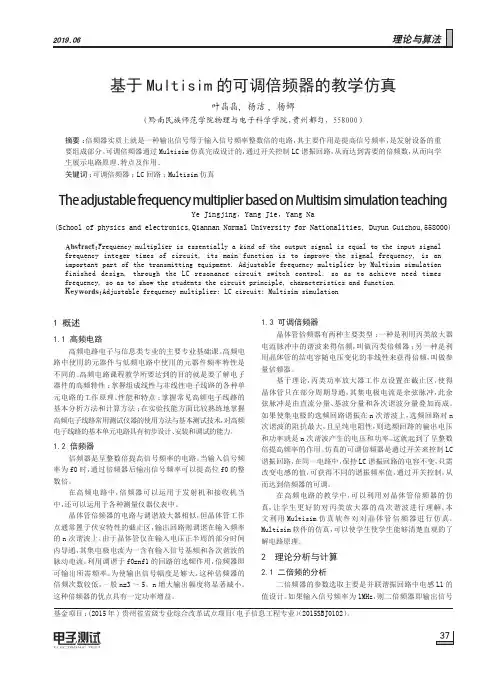

1.3 可调倍频器晶体管倍频器有两种主要类型：一种是利用丙类放大器电流脉冲中的谐波来得倍频，叫做丙类倍频器；另一种是利用晶体管的结电容随电压变化的非线性来获得倍频，叫做参量倍频器。

基于理论，丙类功率放大器工作点设置在截止区，使得晶体管只在部分周期导通，其集电极电流是余弦脉冲，此余弦脉冲是由直流分量、基波分量和各次谐波分量叠加而成。

如果使集电极的选频回路谐振在n 次谐波上，选频回路对n 次谐波的阻抗最大，且呈纯电阻性，则选频回路的输出电压和功率就是n 次谐波产生的电压和功率。

这就起到了呈整数倍提高频率的作用。

仿真的可调倍频器是通过开关来控制LC 谐振回路，在同一电路中，保持LC 谐振回路的电容不变，只需改变电感的值，可获得不同的谐振频率值，通过开关控制，从而达到倍频器的可调。

Multisim模拟电路仿真实验电路仿真是电子工程领域中重要的实验方法，它通过计算机软件模拟电路的工作原理和性能，可以在电路设计阶段进行测试和验证。

其中，Multisim作为常用的电路设计与仿真工具，具有强大的功能和用户友好的界面，被广泛应用于电子工程教学和实践中。

本文将对Multisim模拟电路仿真实验进行探讨和介绍，包括电路仿真的基本原理、Multisim的使用方法以及实验设计与实施等方面。

通过本文的阅读，读者将能够了解到Multisim模拟电路仿真实验的基本概念和操作方法，掌握电路仿真实验的设计和实施技巧。

一、Multisim模拟电路仿真的基本原理Multisim模拟电路仿真实验基于电路分析和计算机仿真技术，通过建立电路模型和参数设置，使用数值计算方法求解电路的节点电压、电流以及功率等相关参数，从而模拟电路的工作情况。

Multisim模拟电路仿真的基本原理包括以下几个方面：1. 电路模型建立：首先，需要根据电路的实际连接和元件参数建立相应的电路模型。

Multisim提供了丰富的元件库和连接方式，可以通过简单的拖拽操作和参数设置来搭建电路模型。

2. 参数设置：在建立电路模型的基础上，需要为每个元件设置合适的参数值。

例如，电阻器的阻值、电容器的容值、电源的电压等。

这些参数值将直接影响到电路的仿真结果。

3. 仿真方法选择：Multisim提供了多种仿真方法，如直流分析、交流分析、暂态分析等。

根据不同的仿真目的和需求，选择适当的仿真方法来进行仿真计算。

4. 仿真结果分析：仿真计算完成后，Multisim会给出电路的仿真结果，包括节点电压、电流、功率等参数。

通过分析这些仿真结果，可以评估电路的性能和工作情况。

二、Multisim的使用方法Multisim作为一款功能强大的电路设计与仿真工具，具有直观的操作界面和丰富的功能模块，使得电路仿真实验变得简单而高效。

以下是Multisim的使用方法的基本流程：1. 新建电路文件：启动Multisim软件，点击“新建”按钮创建一个新的电路文件。

MULTISIM电路仿真软件的使用操作教程Multisim是一款功能强大的电路仿真软件，可以帮助用户进行电路设计、分析和仿真。

在本教程中，我们将介绍Multisim的基本使用操作，让您可以快速上手并开始进行电路仿真。

1.创建新电路首先，在打开Multisim软件后，点击“File”菜单，并选择“New”来创建一个新的电路文件。

您可以选择使用自定义的模板或者从已有的电路模板中选择其中一个。

2.添加元件在新建的电路文件中，您可以通过点击“Place”菜单来添加不同种类的元件。

通过选择合适的元件，您可以构建您需要的电路。

您可以添加电源、电阻、电容、电感、晶体管等元件。

3.连接元件在添加完元件后，您需要连接这些元件以构建完整的电路。

通过点击“Connect”工具或者直接拖拽连接线将元件连接起来。

4.设置元件参数5.运行仿真完成电路的搭建后，您可以点击“Run”按钮来开始进行仿真。

Multisim会模拟电路的运行情况，并显示出电路中各元件的电流、电压等参数。

6.分析仿真结果在进行仿真后，您可以查看仿真结果并进行分析。

您可以查看波形图、数据表格等来了解电路的运行情况，以便进行进一步的优化和改进。

7.保存电路文件在完成电路设计后，您可以点击“File”菜单并选择“Save As”来保存电路文件。

您可以选择保存为不同格式的文件，以便将电路文件与他人分享或者备份。

8.导出报告如果您需要将电路设计的结果进行报告或者分享给他人，您可以点击“Tools”菜单并选择“Export”来导出报告或者数据表格。

9.调整仿真设置在进行仿真前，您可以点击“Options”菜单来调整仿真的参数，例如仿真时间、采样率等。

这可以帮助您更好地分析电路的性能。

10.学习资源Multisim提供了大量的学习资源，包括用户手册、视频教程、示例项目等。

您可以通过点击“Help”菜单来访问这些资源，以帮助您更好地使用Multisim进行电路仿真。

通过以上教程，您可以快速上手Multisim软件，并开始进行电路设计和仿真。

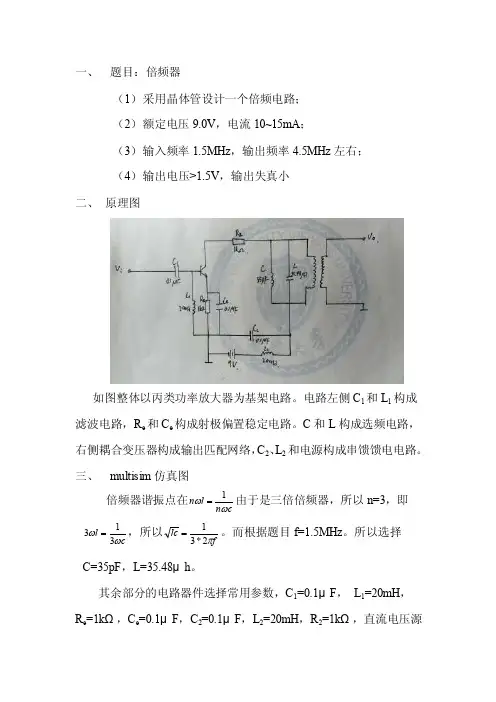

一、 题目：倍频器（1） 采用晶体管设计一个倍频电路；（2） 额定电压9.0V ，电流10~15mA ；（3） 输入频率1.5MHz ，输出频率4.5MHz 左右；（4） 输出电压>1.5V ，输出失真小二、 原理图如图整体以丙类功率放大器为基架电路。

电路左侧C 1和L 1构成滤波电路，R e 和C e 构成射极偏置稳定电路。

C 和L 构成选频电路，右侧耦合变压器构成输出匹配网络，C 2、L 2和电源构成串馈馈电电路。

三、 multisim 仿真图 倍频器谐振点在c n l n ωω1=由于是三倍倍频器，所以n=3，即c l ωω313=，所以flc π2*31=。

而根据题目f=1.5MHz 。

所以选择C=35pF ，L=35.48μh 。

其余部分的电路器件选择常用参数，C 1=0.1μF ， L 1=20mH ，R e =1k Ω，C e =0.1μF ，C 2=0.1μF ，L 2=20mH ，R 2=1k Ω，直流电压源根据题目选择9V。

模拟电路图如下四、调试过程及输出结果分析：在C、L经计算确定之后，对其它电容电阻电感进行了小幅调试。

（1）函数发生器产生频率为1.5Mhz，振幅1Vp的正弦波。

观测输出信号，频率计数器显示4.17MHz，基本在4.5MHz左右，符合题目要求。

随后是输出信号的波形，可以看出失真还是比较小的，输出电压U>1.5V, 符合题目要求。

（2）随后尝试了一下输入信号为三角波或者方波的情况。

两者输出信号都是 4.5Mhz左右的波形，只是输出为正弦波,输出电压都符合U>1.5V，失真比较小。

输入为三角波时：输出：波形：（3）输入为方波时：输出频率：输出波形：。

multisim放大电路设计
在 Multisim 中设计放大电路可以通过以下步骤实现：
1. 打开 Multisim 软件并创建一个新的电路设计文件。

2. 在元件库中选择放大器元件，例如通用运算放大器（Operational Amplifier）。

3. 将所选的运算放大器放置在电路设计区域中。

你可以使用拖放功能将其移动到合适的位置。

4. 连接放大器的输入和输出引脚。

根据你的设计需求，将输入信号源连接到放大器的输入引脚，将负载（例如电阻或电容）连接到放大器的输出引脚。

5. 设置放大器的增益。

在放大器的属性对话框中，可以设置增益值。

根据你的需求，选择合适的增益倍数。

6. 添加其他元件（如果需要）。

根据你的设计要求，可能需要添加其他元件，如电阻、电容、电源等，以实现所需的放大电路功能。

7. 连接电路的电源。

根据你的设计，连接适当的电源到电路中的元件。

8. 进行仿真。

在 Multisim 中，你可以运行仿真来测试放大电路的性能。

通过观察输入和输出信号的波形，可以评估电路的放大效果。

9. 调整和优化。

根据仿真结果，你可以调整电路中的元件值或增益设置，以优化放大电路的性能。

10. 保存并导出设计。

完成设计后，保存电路文件，并根据需要导出为图像或其他格式。

以上是在 Multisim 中设计放大电路的基本步骤。

具体的设计过程可能因具体需求和电路要求而有所不同。

你可以根据自己的设计目标进行相应的调整和优化。

第13章Multisim模拟电路仿真本章Multisim10电路仿真软件，讲解使用Multisim进展模拟电路仿真的根本方法。

目录1. Multisim软件入门2. 二极管电路3.根本放大电路4.差分放大电路5. 负反应放大电路6.集成运放信号运算和处理电路7.互补对称〔OCL〕功率放大电路8.信号产生和转换电路9.可调式三端集成直流稳压电源电路13.1 Multisim用户界面与根本操作13.1.1 Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。

Multisim用软件方法虚拟电子元器件与仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。

Multisim来源于加拿大图像交互技术公司〔Interactive Image Technologies，简称IIT公司〕推出的以Windows为根底的仿真工具，原名EWB。

IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench〔电子工作台，简称EWB〕，以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。

1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进展了较大变动，名称改为Multisim〔多功能仿真软件〕。

IIT后被美国国家仪器〔NI，National Instruments〕公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、Multisim7、Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。

下面以Multisim10为例介绍其根本操作。

图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成局部。

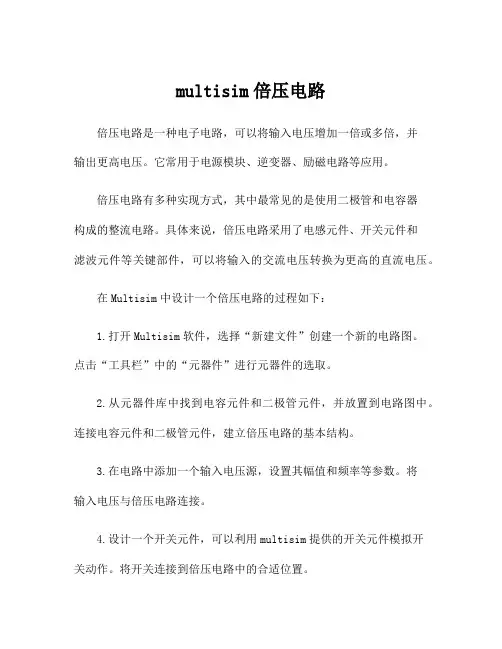

multisim倍压电路倍压电路是一种电子电路，可以将输入电压增加一倍或多倍，并输出更高电压。

它常用于电源模块、逆变器、励磁电路等应用。

倍压电路有多种实现方式，其中最常见的是使用二极管和电容器构成的整流电路。

具体来说，倍压电路采用了电感元件、开关元件和滤波元件等关键部件，可以将输入的交流电压转换为更高的直流电压。

在Multisim中设计一个倍压电路的过程如下：1.打开Multisim软件，选择“新建文件”创建一个新的电路图。

点击“工具栏”中的“元器件”进行元器件的选取。

2.从元器件库中找到电容元件和二极管元件，并放置到电路图中。

连接电容元件和二极管元件，建立倍压电路的基本结构。

3.在电路中添加一个输入电压源，设置其幅值和频率等参数。

将输入电压与倍压电路连接。

4.设计一个开关元件，可以利用multisim提供的开关元件模拟开关动作。

将开关连接到倍压电路中的合适位置。

5.添加一个电感元件，电感元件可以起到反应峰值电流、抑制电流波动的作用，增加整流电路的效率。

将电感元件和倍压电路连接。

6.最后，为倍压电路添加一个滤波电容元件，用于过滤输出电压中的高频噪声和纹波。

将滤波电容元件和倍压电路连接。

完成上述步骤后，可以对倍压电路进行分析和测试。

Multisim提供了多种模拟和测试功能，可以模拟电路的工作状态、参数波形等，以帮助验证和调整倍压电路的设计。

总结起来，倍压电路是一种将输入电压倍增的电子电路。

在Multisim中设计倍压电路需要选择适当的元器件，并进行连接和调整。

通过Multisim的仿真和测试功能，可以验证和优化倍压电路设计。

设计一个完整的倍压电路需要考虑电容、二极管、开关、电感和滤波电容等关键元件的适配和调整，以实现预期的倍压效果。

multisim倍压电路-回复什么是Multisim倍压电路？Multisim倍压电路是一种电路设计软件中的电路功能模块之一。

它通过多个电源电压的组合，实现对电路中电压的增大，达到电路设计所需的需求。

这个功能模块可以在Multisim软件中进行设置和调整，可以用于各种电子器件的设计和仿真。

为什么需要Multisim倍压电路？在电子电路设计中，有时候我们需要将电压增大才能满足特定的设计要求。

例如，当我们需要从低电压电源中驱动高压负载时，就需要使用倍压电路。

此外，当我们需要设计高性能放大器或开关电源时，也需要采用倍压电路将输入电压增大。

因此，对于电子电路设计师来说，Multisim倍压电路是一个非常有用的工具。

Multisim倍压电路的设计步骤：第一步：确定输入电压和输出电压需求在设计Multisim倍压电路之前，我们首先需要确定输入电压和输出电压的需求。

输入电压是指电路最初输入的电压，而输出电压是我们希望通过倍压电路放大后获得的电压。

根据具体的设计要求和实际应用场景，我们可以确定输入和输出电压的数值范围。

第二步：选择适当的倍压电路拓扑根据输入和输出电压的需求，我们可以选择适合的倍压电路拓扑。

常见的倍压电路拓扑有电梯供电电路、反激变压器电路、压电变压器电路等。

每种电路拓扑都有其特定的工作原理和适用范围，根据实际情况选择合适的倍压电路拓扑非常重要。

第三步：电路元件的选择和布局在Multisim软件中，我们可以通过选择并放置适当的电路元件来构建倍压电路。

根据所选的倍压电路拓扑和电路参数要求，我们需要选择合适的电感器、电容器、二极管等元件，并将它们正确地连线和布局在电路图中。

第四步：设置电源和仿真参数在Multisim中设置好倍压电路的电源和仿真参数非常关键。

我们需要设置输入电压和输出电压的数值，并选择合适的电源类型和仿真设置。

此外，我们还可以设置其他相关参数，如电流、功率等，以更好地完成倍压电路的仿真和设计。

实验19 Multisim模拟电路仿真实验1.实验目的（1）学习用Multisim实现电路仿真分析的主要步骤。

（2）用仿真手段对电路性能作较深入的研究。

2.预习内容对仿真电路需要测量的数据进行理论计算，以便将测量值与理论值进行对照。

3.实验内容实验19-1 基本单管放大电路的仿真研究射极电流负反馈放大电路的仿真电路如下图所示。

三极管的电流放大系数设置为60。

（1）调节R w，使V E=1.2V;（2）用“直流工作点分析”功能进行直流工作点分析，测量静态工作点，并与估算值比较；（3）用示波器观测输入、输出电压波形的幅度和相位关系，并测量电压放大倍数，与估算值比较；（4）用波特图仪观测幅频特性和相频特性，并测量电压放大倍数和带宽（测出下线截止频率和上限截止频率即可）；（5）用“交流分析”功能测量幅频特性和相频特性；（6）加大输入信号幅度，观测输出电压波形何时会出现失真，并用失真度分析仪测量信号的失真度；（7）设计测量输入电阻、输出电阻的方法并测量之。

（测输入电阻采用“加压求流法”，测输出电阻采用改变负载电阻测输出电压进而估算输出电阻的方法，即。

式中，U oO是输出端空载时的输出电压，U oL是接入负载R L时的输出电压。

输入信号频率选用1000H Z）。

（8）将去掉，将的值改为1.2kΩ，即静态工作点不变，重测电压放大倍数、上下限截止频率及输入电阻。

将测得的放大倍数、上下限截止频率和输入电阻进行列表对比，说明对这三个参数的影响。

实验结果如下：（1）静态直流工作点分析理论上，;;。

实际测量结果如下：;相对误差为0.018%；相对误差为0.018%；相对误差为2.698%；; 相对误差为0.061%；相对误差为0.029%；由此可见，静态工作点的理论预测值与实际测量值十分接近。

其中误差最大，其主要影响因素应当是根据模拟的参数设置，该三极管是实际三极管而并非理想三极管，在实际电流放大倍数方面与理论值有一定的误差。
