高压套管绝缘试验作业指导书1范围本作业指导书适用于套管（含纯瓷型、充油型、油纸电容型、胶纸电容型、复合外套干式电容型、固体绝缘套管）绝缘试验，规定了交接验收试验、预防性试验、大修后试验项目的引用标准，仪器设备要求、作业程序和方法、试验结果判断方法和试验注意事项等。
该试验的目的是判定套管的绝缘状况，能否投入使用或继续使用。
制定本作业指导书的目的是规范绝缘试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
被试设备所涉及的绝缘油的试验不在本作业指导书范围内，请参阅相应作业指导书。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单哉修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB/T4109高压套管技术条件GB50150电气装置安装工程电气设备交接试验标准3安全措施a)为保证人身和设备安全，应严格遵守DL408《电业安全工作规程（发电厂和变电所电气部分）》中有关规定。
b)为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。
c)在进行tgδ及电容测量时，应注意高压测试线对地绝缘问题。
d)在进行交流耐压试验和局部放电测试等高压试验时，要求必须在试验设备及被试品周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方继续试验。
4试验项目及程序4.1套管绝缘试验包括以下试验项目a)绝缘电阻测量；b)主绝缘及电容型套管末屏对地的tgδ及电容量测量；c）110kV及以上电容型套管的局部放电测试；d)交流耐压试验。
4.2试验程序4.2.1应在试验开始之前检查试品的状态并进行记录，有影响试验进行的异常状态时要研究，并向有关人员请示调整试验项目。
「4.2.2详细记录试品的铭牌参数和出厂参数。

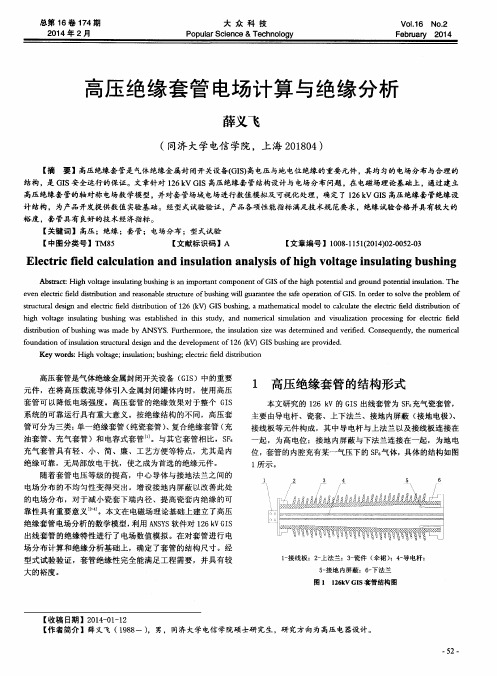

高压绝缘套管电场计算与绝缘分析薛义飞【摘要】高压绝缘套管是气体绝缘金属封闭开关设备(GIS)高电压与地电位绝缘的重要元件，其均匀的电场分布与合理的结构，是GIS安全运行的保证。
文章针对126 kV GIS高压绝缘套管结构设计与电场分布问题，在电磁场理论基础上，通过建立高压绝缘套管的轴对称电场数学模型，并对套管场域电场进行数值模拟及可视化处理，确定了126 kV GIS高压绝缘套管绝缘设计结构，为产品开发提供数值实验基础。
经型式试验验证，产品各项性能指标满足技术规范要求，绝缘试验合格并具有较大的裕度，套管具有良好的技术经济指标。
%High voltage insulating bushing is an important component of GIS of the high potential and ground potential insulation. The even electric field distribution and reasonable structure of bushing will guarantee the safe operation of GIS. In order to solve the problem of structural design and electric field distribution of 126 (kV) GIS bushing, a mathematical model to calculate the electric field distribution of high voltage insulating bushing was established in this study, and numerical simulation and visualization processing for electric field distribution of bushing was made by ANSYS. Furthermore, the insulation size was determined and verified. Consequently, the numerical foundation of insulation structural design and the development of 126 (kV) GIS bushing are provided.【期刊名称】《大众科技》【年(卷),期】2014(000)002【总页数】4页(P52-54,63)【关键词】高压;绝缘;套管;电场分布;型式试验【作者】薛义飞【作者单位】同济大学电信学院，上海201804【正文语种】中文【中图分类】TM85高压套管是气体绝缘金属封闭开关设备（GIS）中的重要元件，在将高压载流导体引入金属封闭罐体内时，使用高压套管可以降低电场强度。
252kV高压套管绝缘结构优化设计何荣涛;余良清【摘要】220kV电网是我国的重要网架,252kV高压GIS设备是保证其安全可靠运行的关键设备.高压套管是GIS的重要组成部分.优化设计252kV高压套管,对于保证252kV GIS安全可靠运行具有重要意义.采用有限元电场分析计算方法优化设计252kV高压套管的绝缘结构,优化其屏蔽罩端部单R形状为多R圆弧过渡,优化后其上电场强度降低12.5％,优化后的252kV高压套管顺利通过了整套绝缘型式试验.【期刊名称】《电气开关》【年(卷),期】2016(054)004【总页数】3页(P55-56,59)【关键词】高压套管;绝缘结构;优化设计【作者】何荣涛;余良清【作者单位】中电装备许继集团有限公司,厦门361101;新东北电气集团高压开关有限公司,辽宁沈阳110025【正文语种】中文【中图分类】TM21电力工业是一个国家经济发展的命脉。
