实验17 路由器接口PPP 协议封装和PAP、CHAP 验证配置(改写).pdf

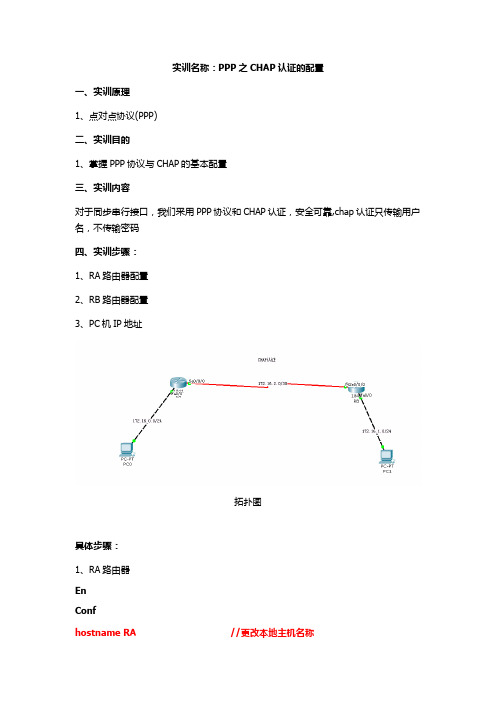

实训名称：PPP之CHAP认证的配置一、实训原理1、点对点协议(PPP)二、实训目的1、掌握PPP协议与CHAP的基本配置三、实训内容对于同步串行接口，我们采用PPP协议和CHAP认证，安全可靠,chap认证只传输用户名，不传输密码四、实训步骤：1、RA路由器配置2、RB路由器配置3、PC机IP地址拓扑图具体步骤：1、RA路由器EnConfhostname RA //更改本地主机名称username RB password 123 //配置对端的用户名和密码Int f0/0Ip add 172.16.0.1 255.255.255.0No shutInt s0/0/0Ip add 172.16.2.1 255.255.255.252encapsulation ppp //封装PPP协议ppp authentication CHAP //启用chap认证exitip route 172.16.1.0 255.255.255.0 172.16.2.22、RB路由器EnConfhostname RB //更改本地主机名称username RA password 123 //配置对端的用户名和密码Int f0/0Ip add 172.16.1.1 255.255.255.0No shutInt s0/0/0Ip add 172.16.2.2 255.255.255.252clock rate 9600encapsulation ppp //封装PPP协议ppp authentication CHAP //启用chap认证exitip route 172.16.0.0 255.255.255.0 172.16.2.13、给PC机配置IP地址PC0:172.16.0.2/24,172.16.0.1PC1:172.16.1.2/24,172.16.1.1五、实训结果PC0 ping PC1,可以ping通。

PPP协议的PAP和CHAP认证实验人：实验名称：PPP协议的PAP和CHAP认证实验目的：掌握PPP协议的PAP和CHAP认证的配置方法实验原理：PAP认证：用小凡搭建如图实验环境，然后配置各路由器的S0/0端口IP和PPP封装协议，再配置PAP认证，当只配置R1PAP认证时，不能ping通对方（192.168.1.2），再配置R2的发送PAP认证信息时，即可ping通（单向）；在R1和R2上，分别配置PAP认证和发送PAP认证信息，此时，即可ping通R2（192.168.1.2），即实验成功！（双向）CHAP认证：用小凡搭建如图实验环境，然后配置各路由器的S0/0端口IP和PPP封装协议，再配置CHAP认证，当只配置R1 CHAP认证时，不能ping通对方（192.168.1.2），再配置R2的发送CHAP 认证信息时，即可ping通（单向）；在R1和R2上，分别配置CHAP认证和发送CHAP认证信息，此时，即可ping通R2（192.168.1.2），即实验成功（双向认证）自动协商IP地址：在R1上，配置分配IP地址（端口下，命令peer default ip address 192.168.1.100），然后在R2上，配置自动协商IP地址（在端口下，命令ip add negotiated），此时在R2可以获得192.168.1.100的IP地址，即实验成功！头部压缩：在R1和R2上，配置头部压缩功能，再ping 192.168.1.2，使其用数据流，用show compress 命令查看压缩情况，即实验成功！实验过程：PAP单向认证：⑴用小凡搭建如图实验环境，如图示：⑵在R1的S0/0上，配置IP，如图示：⑶在R2的S0/0上，配置IP，如图示：⑷此时，即可ping通192.168.1.2 如图示：⑸在R1上，配置PPP协议，如图示：⑹在R2上，配置PPP协议，如图示：⑺此时，又可ping通192.168.1.2 如图示：⑻在R1上，配置PAP认证，如图示：⑼在R2上，配置发送PAP认证信息，如图示：⑽此时，又可以ping通192.168.1.2 如图示：PAP双向认证：⒈在R1上，配置PAP认证，如图示：⒉在R2上，配置发送PAP认证信息，如图示：⒊配置完后，即可ping通192.168.1.2，即单向认证，如图示：⒋在R2上，配置PAP认证，如图示：⒌此时，不能ping 通192.168.1.2 如图示：⒍在R1上，配置发送PAP认证信息，此时，可以又ping通192.168.1.2 如图示：CHAP单向认证：Ⅰ在R1上，配置CHAP认证，如图示：Ⅱ在R2上，配置发送CHAP认证信息，如图示：Ⅲ此时，即可ping通192.168.1.2 ，即CHAP 的单向认证成功！如图示：CHAP双向认证：①在R1上，配置CHAP认证，如图示：②在R2上，配置发送CHAP认证信息，如图示：③在R2上，配置CHAP认证，如图示：④此时，不能ping通192.168.1.2 原因为没有在R1上，配置发送CHAP认证信息，如图示：⑤在R1上，配置发送CHAP认证信息，此时，可以ping通192.168.1.2 ，即配置CHAP双向认证成功！如图示：自动协商IP地址：㈠在原有的实验环境下，去掉R2上的S0/0端口的IP地址，如图示：㈡在R1上的S0/0端口下，配置分配的IP地址为192.168.1.100 如图示：㈢在R2上的S0/0 端口上，配置自动协商IP地址，如图示：㈣此时，在R2上，分配到192.168.1.100的IP地址，即实验成功，如图示：头部压缩：①在R1上，开启头部压缩功能，如图示：②在R2上，开启头部压缩功能，如图示：③此时，ping 192.168.1.100 ，使其有数据通过，用命令即可查看到压缩的情况，（命令show compress）如图示：总结：在实验中，CHAP认证的步骤：处理CHAP挑战数据包（1、将序列号放入MD5散列生成器2、将随机数放入MD5散列生成器3、用访问服务器的认证名和数据库进行比较4、将密码放入MD5散列生成器）；当显示串行接口时,常见以下状态: 1、Serial0/0 is up, line protocol is up //链路正常2、Serial0/0 is administratively down, line protocol is down //没有打开该接口,执行no sh 打开即可3、Serial0/0 is up, line protocol is down //物理层正常,数据链路层有问题,通常是没有配置时钟,两端封装不匹配或PPP认证错误4、Serial0/0 is down, line protocol is down //物理层故障,通常是连线问题；PAP 不支持密码的加密，压缩，link绑定，设定最大传输单元等，CHAP 支持以上内容；PAP和CHAP验证发送的信息内容为验证路由器数据库中的用户名和密码；在CHAP中，被验证方不明确定义发送主机名来验证时，默认发送该路由器的主机名；配置PAP双向认证时，用户名和密码都可以不一样，但配置CHAP双向认证时，要保证两台路由器的密码一致；。

华为路由器封装链路层协议（PPP）、帧中继（FR）配置实验八 PPP、FR配置实验1.1 实验目标熟悉PPP、FR协议的相关配置1.2 组网及业务描述图1-1 PPP实验组网图封装链路层协议为PPP，并启用PAP或CHAP验证1.3 配置步骤1、配置组网图中相关接口2、封装链路层协议为PPP3、启用验证PAP或CHAP1.4 结果验证验证配置完毕后，两台设备间能ping通。

[Quidway2]ping 192.168.0.1PING 192.168.0.1: 56 data bytes, press CTRL_C to breakReply from 192.168.0.1: bytes=56 Sequence=1 ttl=255 time=28 msReply from 192.168.0.1: bytes=56 Sequence=2 ttl=255 time=28 msReply from 192.168.0.1: bytes=56 Sequence=3 ttl=255 time=28 msReply from 192.168.0.1: bytes=56 Sequence=4 ttl=255 time=28 msReply from 192.168.0.1: bytes=56 Sequence=5 ttl=255 time=28 ms--- 192.168.0.1 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 28/28/28 ms1.5 配置参考1.5.1 配置接口地址[Quidway1-S3/0/0] ip address 192.168.0.1 255.255.255.252 [Quidway2-S3/0/0] ip address 192.168.0.2 255.255.255.2521.5.2 封装PPP[Quidway1-S3/0/0] link-protocol ppp[Quidway2-S3/0/0] link-protocol ppp1.5.3 启用验证PAP:[Quidway1-S3/0/0] ppp authentication-mode pap[Quidway1] local-user huawei[Quidway1- local-user huawei]password cipher 123456[Quidway1- local-user huawei]service-type ppp[Quidway1-S3/0/0] shutdown[Quidway1-S3/0/0] undo shutdown[Quidway2-S3/0/0] ppp pap local-userhuawei password cipher 123456[Quidway2-S3/0/0] shutdown[Quidway2-S3/0/0] undo shutdownCHAP:[Quidway1-S3/0/0] ppp authentication-mode chap[Quidway1] local-user huawei1[Quidway1- local-user huawei]password cipher 123456[Quidway1- local-user huawei]service-type ppp[Quidway1-S3/0/0] ppp chap user huawei2[Quidway1-S3/0/0] shutdown[Quidway2] local-user huawei2[Quidway2- local-user huawei]password cipher 123456[Quidway2- local-user huawei]service-type ppp[Quidway2-S3/0/0] ppp chap user huawei1[Quidway2-S3/0/0] shutdown[Quidway2-S3/0/0] undo shutdown注意：在CHAP验证中，主验证方和被验证方的password必须保持一致！FR配置步骤4、配置接口地址5、封装FR6、重启接口a.配置参考i.配置接口地址[Quidway1- Serial3/0/0] ip address 192.168.0.1 255.255.255.252[Quidway2- Serial3/0/0] ip address 192.168.0.2 255.255.255.252ii.封装FR[Quidway1- Serial3/0/0] link-protocol fr[Quidway1- Serial3/0/0] fr interface-type dce[Quidway1- Serial3/0/0] fr dlci 20[Quidway1- Serial3/0/0] fr inarp（fr map ip 192.168.0.2 20）[Quidway2- Serial3/0/0] link-protocol fr[Quidway2- Serial3/0/0] fr interface-type dte[Quidway2- Serial3/0/0] fr inarp（fr map ip 192.168.0.1 20）iii.重启接口[Quidway1- Serial3/0/0]undo shutdown [Quidway2- Serial3/0/0]shutdown [Quidway2- Serial3/0/0]undo shutdown。

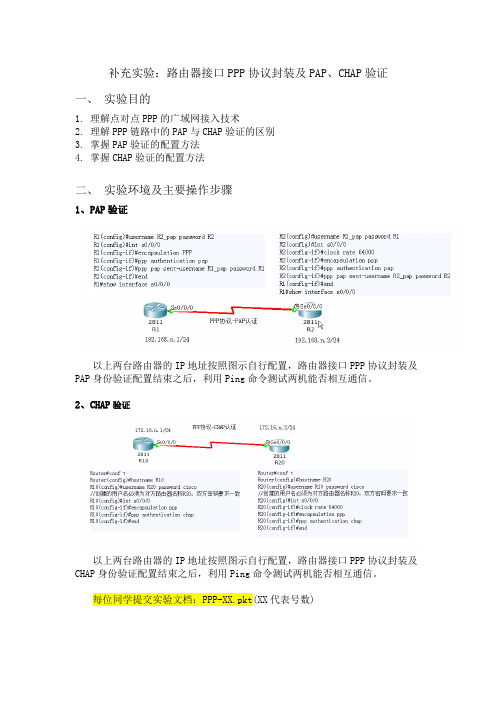

补充实验：路由器接口PPP协议封装及PAP、CHAP验证
一、实验目的
1. 理解点对点PPP的广域网接入技术
2. 理解PPP链路中的PAP与CHAP验证的区别
3. 掌握PAP验证的配置方法
4. 掌握CHAP验证的配置方法
二、实验环境及主要操作步骤
1、PAP验证
以上两台路由器的IP地址按照图示自行配置，路由器接口PPP协议封装及PAP身份验证配置结束之后，利用Ping命令测试两机能否相互通信。

2、CHAP验证
以上两台路由器的IP地址按照图示自行配置，路由器接口PPP协议封装及CHAP身份验证配置结束之后，利用Ping命令测试两机能否相互通信。

每位同学提交实验文档：PPP-XX.pkt(XX代表号数)。

路由器配置深入浅出—路由器接口PPP协议封装及PAP和CHAP验证配置知识域：•是针对点对点专线连接的接口的二层封装协议配置•PPP的PAP和CHAP验证，cpt支持，不一定要在gns3上做实验。

•路由器出厂默认是hdlc封装，修改为ppp封装后，可以采用pap验证或者chap验证。

pap是明文传递，两次握手，chap验证是密文传递，三次握手。

实验拓扑：关键配置：•PAP验证：Password Authentication protocol，口令认证协议。

参与认证的路由器r1和r2，r1有用户名r2和密码pr2，r2有用户名r1和密码pr1，认证过程中，r1向r2发送r1及pr1，r2向r1发送r2和pr2，从而完成验证。

r1(config)#username r2 password pr2 #建立数据库保存对方的用户名和密码r1(config)#inteface serial serial 0/0 #进入接口配置模式r1(config-if)#encapsulation ppp #设置点点链路串口的二层封装为ppp协议r1(config-if)#ppp authentication pap #设置ppp验证方式为pap（口令认证协议）r1(config-if)#ppp pap setusername r1 password pr1 #设置发送的用户名和密码r1(config-if)#no shutdown #开启接口r2(config)#username r1 password pr1 #建立数据库保存对方的用户名和密码r2(config)#inteface serial serial 0/0 #进入接口配置模式r2(config-if)#encapsulation ppp #设置点点链路串口的二层封装为ppp协议r2(config-if)#ppp authentication pap #设置ppp验证方式为pap（口令认证协议）r2(config-if)#ppp pap setusername r2 password pr2 #设置发送的用户名和密码r2(config-if)#no shutdown #开启接口•CHAP：Challenge handshake Protocol，挑战握手认证协议。

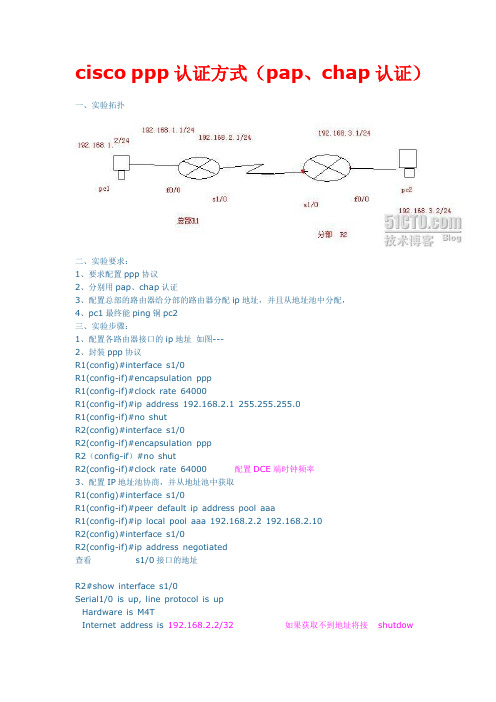

cisco ppp认证方式（pap、chap认证）一、实验拓扑二、实验要求：1、要求配置ppp协议2、分别用pap、chap认证3、配置总部的路由器给分部的路由器分配ip地址，并且从地址池中分配，4、pc1最终能ping铜pc2三、实验步骤：1、配置各路由器接口的ip地址如图---2、封装ppp协议R1(config)#interface s1/0R1(config-if)#encapsulation pppR1(config-if)#clock rate 64000R1(config-if)#ip address 192.168.2.1 255.255.255.0R1(config-if)#no shutR2(config)#interface s1/0R2(config-if)#encapsulation pppR2（config-if）#no shutR2(config-if)#clock rate 64000 配置DCE端时钟频率3、配置IP地址池协商，并从地址池中获取R1(config)#interface s1/0R1(config-if)#peer default ip address pool aaaR1(config-if)#ip local pool aaa 192.168.2.2 192.168.2.10R2(config)#interface s1/0R2(config-if)#ip address negotiated查看 s1/0接口的地址R2#show interface s1/0Serial1/0 is up, line protocol is upHardware is M4TInternet address is 192.168.2.2/32 如果获取不到地址将接shutdown 然后再 no shudownMTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec,reliability 255/255, txload 1/255, rxload 1/255Encapsulation PPP, LCP OpenOpen: CDPCP, IPCP, crc 16, loopback not setKeepalive set (10 sec)4、启用rip协议并查看路由表R1(config)#router ripR1(config-router)#network 192.168.2.0R1(config-router)#network 192.168.1.0查看路由表R1#show ip routeCodes: C - connected, S - static, R - RIP, M - m obile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter arN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-Iia - IS-IS inter area, * - candidate default, U - per-user so - ODR, P - periodic downloaded stati c routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, FastEthernet0/0192.168.2.0/24 is variably subnetted, 2 subnets, 2 m asksC 192.168.2.2/32 is directly connected, Serial1/0C 192.168.2.0/24 is directly connected, Serial1/0R 192.168.3.0/24 [120/1] via 192.168.2.2, 00:00:47, Serial1/0R2(config)#router ripR2(config-router)#network 192.168.2.0R2(config-router)#network 192.168.3.0R2(config-router)#exit查看路由表R2#show ip routeCodes: C - connected, S - static, R - RIP, M - m obile, B - BGD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inN1 - OSPF NSSA external type 1, N2 - OSPF NSSA externaE1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2ia - IS-IS inter area, * - candidate default, U - per-o - ODR, P - periodic downloaded stati c routeGateway of last resort is not set192.168.2.0/32 is subnetted, 2 subnetsC 192.168.2.2 is directly connected, Serial1/0C 192.168.2.1 is directly connected, Serial1/0C 192.168.3.0/24 is directly connected, FastEthernet0/05、配置PAP认证R1(config)#username abc password 0 123R1(config)#interface s1/0R1(config-if)#ppp authentication papR2(config)#interface s1/0R2(config-if)#ppp pap sentR2(config-if)#ppp pap sent-usernam e abc password 0 123查看show runinterface Serial1/0ip address negotiatedencapsulation pppserial restart-delay 0clockrate 64000ppp pap sent-username abc password 0 1236、配置chap认证R1(config)#username abc password 0 123 以对方的主机名作为用户名，密码要和对方的路由器一致R1(config)#interface s1/0R1(config-if)#ppp authentication papR1(config-if)#exitR1(config)#username R2 password 0 123R1(config)#interface s1/0R1(config-if)#encapsulation pppR1(config-if)#ppp authentication chap chap 认证R2(config)#username R1 password 0 123R2(config)#interface s1/0R2(config-if)#encapsulation pppR2#debug ppp authenticationPPP authentication debugging is on 验证chap过程7、show run查看验证8、测试结果pc1 ping通pc2。

PPP 身份验证（CHAP ）的配置【实验名称】PPP 身份验证（CHAP ）的配置【实验目的】掌握CHAP 身份验证的配置方法【实验所模拟的环境】假设某集团公司因业务需要租用了电信运营商的专线，现需要对公司路由器与电信路由器进行链路协商，使用CHAP 方式配置身份验证，实现相互通信。

Router1为集团公司路由器，Router2为电信路由器。

【实现小结】通过CHAP 身份验证方式，协商建立链路，确保专线安全顺畅连通。

【实验拓扑】【实验设备】（1）路由器 2台（2）V.35线缆1条【IP 地址规划】分别在Router1和Router2的串口上设置IP 地址及子网掩码。

Router1 serial 1/2： IP .1Router2 serial 1/2： IP .2【实验步骤】 第一步：对路由器1进行配置Router#config terminal //进入Router1全局配置模式 Router(config)#hostname R1 //将路由器命名为R1 R1(config)#username R2 password 0 psd //建立密码数据库 R1(config)#interface serial 1/2 //配置串口s1/2 R1(config-if)#ip address //设置ip 地址及子网掩码R1(config-if)#encapsulation ppp //将端口的封装类型设置为PPP R1(config-if)#ppp authentication chap //设置CHAP 认证方式 Router2 S1/2 S1/2Router1R1(config-if)#no shutdown //激活端口第二步：对路由器2进行配置Router#config terminal //进入Router2全局配置模式Router(config)#hostname R2//将路由器命名为R2R2(config)#username R1 password 0 psd //建立用户名及密码数据库R2(config)#interface s1/2//配置串口s1/2R2(config-if)#ip address //配置ip地址及子网掩码R2(config-if)#encapsulation ppp //将端口的封装类型设置为PPP R2(config-if)#ppp authentication chap //设置CHAP认证方式R2(config-if)#clock rate 64000//为串口配置时钟频率，DCE端必须配置时钟频率，DTE端无需配置R2(config-if)#no shutdown //激活端口【验证测试】1、配置完成之后，登陆R1,输入“ping 1.1.1.2”，如出现下图所示即表示链路协商通过，配置成功2、在上一节的实验中，我们学会了使用debug命令来获取设备间是如何协商的信息。

路由器配置——PAP与CHAP认证⼀、实验⽬的：掌握PAP与CHAP认证配置⼆、拓扑图：三、具体步骤配置：（1）R1路由器配置：Router>enable --进⼊特权模式Router#configure terminal --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R1 --修改路由器名为R1R1(config)#interface l0 --进⼊回环端⼝R1(config-if)#ip address 192.168.1.254 255.255.255.0 --配置ip地址R1(config-if)#no shutdown --激活端⼝R1(config-if)#exit --返回上⼀级R1(config)#interface s0/0/0 --进⼊端⼝R1(config-if)#ip address 192.168.12.1 255.255.255.0 --为端⼝配置ip地址R1(config-if)#clock rate 64000 --设置时钟同步速率R1(config-if)#no shutdown --激活端⼝%LINK-5-CHANGED: Interface Serial0/0/0, changed state to downR1(config-if)#exit --返回上⼀级R1(config)#route rip --开启rip服务R1(config-router)#version 2 --版本2R1(config-router)#no auto-summary --关闭路由⾃动汇总R1(config-router)#network 192.168.1.0 --添加直连⽹段到ripR1(config-router)#network 192.168.12.0R1(config-router)#exit --返回上⼀级R1(config)#username abc1 password 456 --在中⼼路由器R1上为远程路由器R2设置⽤户名和密码R1(config)#interface s0/0/0 --进⼊端⼝R1(config-if)#encapsulation ppp --封装端⼝为pppR1(config-if)#ppp authentication pap --在R1上，配置PAP 验证R1(config-if)#ppp pap sent-username abc password 123 --在中⼼路由器R1上为远程路由器R2设置⽤户名和密码R1(config-if)#end --返回特权模式%LINK-5-CHANGED: Interface Loopback0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback0, changed state to upR1#%SYS-5-CONFIG_I: Configured from console by console%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up（2）R2路由器配置：Router>enable --进⼊特权模式Router#configure terminal --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R2 --修改路由器名为R2R2(config)#interface l0 --进⼊回环端⼝R2(config-if)#ip address 192.168.2.254 255.255.255.0 --配置ip地址R2(config-if)#no shutdown --激活端⼝R2(config-if)#exit --返回上⼀级R2(config)#interface s0/0/0 --进⼊端⼝R2(config-if)#ip address 192.168.12.2 255.255.255.0 --为端⼝配置ip地址R2(config-if)#no shutdown --激活端⼝R2(config-if)#interface s0/0/1 --进⼊端⼝R2(config-if)#ip address 192.168.24.2 255.255.255.0 --为端⼝配置ip地址R2(config-if)#clock rate 64000 --设置时钟同步速率R2(config-if)#no shutdown --激活端⼝%LINK-5-CHANGED: Interface Serial0/0/1, changed state to downR2(config-if)#exit --返回上⼀级R2(config)#route rip --开启rip协议R2(config-router)#version 2 --版本2R2(config-router)#no auto-summary --关闭路由⾃动汇总R2(config-router)#network 192.168.2.0 --添加直连⽹段到ripR2(config-router)#network 192.168.12.0R2(config-router)#network 192.168.24.0R2(config-router)#exit --返回上⼀级R2(config)#username abc password 123 --在R2上为R1设置⽤户名和密码R2(config)#username R3 password cisco --在R2上为R3设置⽤户名和密码（注意两端密码要相同）R2(config)#interface s0/0/0 --进⼊端⼝R2(config-if)#encapsulation ppp --封装端⼝为PPP协议R2(config-if)#ppp authentication pap --配置PAP验证R2(config-if)#ppp pap sent-username abc1 password 456 --在R2上为R1设置⽤户名和密码R2(config-if)#interface s0/0/1 --进⼊端⼝R2(config-if)#encapsulation ppp --封装端⼝为ppp协议R2(config-if)#ppp authentication chap --配置chap验证R2(config-if)#end --返回特权模式R2#%LINK-5-CHANGED: Interface Loopback0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback0, changed state to up%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up%SYS-5-CONFIG_I: Configured from console by console%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up R2#%LINK-5-CHANGED: Interface Serial0/0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/1, changed state to up（3）R3路由器配置：Router>enable --进特权模式Router#configure terminal --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R3 --修改路由器名为R3R3(config)#interface l0 --进⼊回环端⼝R3(config-if)#ip address 192.168.3.254 255.255.255.0 --为端⼝配置ip地址R3(config-if)#no shutdown --激活端⼝R3(config-if)#exit --返回上⼀级R3(config)#interface S0/0/0 --进⼊端⼝R3(config-if)#ip address 192.168.24.1 255.255.255.0 --为端⼝配置ip地址R3(config-if)#no shutdown --激活端⼝R3(config-if)#exit --返回上⼀级R3(config)#route rip --开启rip协议R3(config-router)#version 2 --版本2R3(config-router)#no auto-summary --关闭路由⾃动汇总R3(config-router)#network 192.168.3.0 --添加直连⽹段到ripR3(config-router)#network 192.168.24.0R3(config-router)#exit --返回上⼀级R3(config)#username R2 password cisco --在R3上为R2设置⽤户名和密码R3(config)#interface s0/0/0 --进⼊端⼝R3(config-if)#encapsulation ppp --封装端⼝为ppp协议R3(config-if)#ppp authentication chap --配置chap验证R3(config-if)#end --返回特权模式%LINK-5-CHANGED: Interface Loopback0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback0, changed state to up %LINK-5-CHANGED: Interface Serial0/0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up R3#%SYS-5-CONFIG_I: Configured from console by console四、验证测试：1、测试是否开启ppp认证（1）R1：（2）R2：（3）R3：2、查看R1的S0/0/0端⼝信息如图，红⾊标记处表⽰是PPP认证3、测试全⽹是否互通：（1）R1与R2（2）R2与R3（3）R3与R1结果：全⽹互通成功。

实验报告实验名称：WAN的两种封装协议HDLC和 PPP的配置PPP的认证协议CAP和CHAP的配置实验步骤：1．查看kxh1的接口信息，接口默认是使用HDLC协议（高级数据链路控制协议）2.在kxh1上，进入s0/0口，设置它的IP为192.168.1.1然后开启此接口，并把他的封装协议配置为PPP（点到点协议）3.再次查看kxh1上的接口s0/0的信息，此时的接口封装协议变为ppp4.进入kxh2的s0/0口，配置它的IP为192.168.1.2，此接口不改封装协议，使用默认的HDLC协议5.查看kxh2上的接口s0/0的信息。

它使用的是默认的HDLC协议6.测试路由器kxh1和kxh2的连通性。

因为接口的封装协议不同，所以两路由器不能通信。

7.更改kxh2的接口s0/0的封装协议为PPP。

8.测试连通性。

PPP协议的PAP认证（承接上面的实验）9.在kxh1上进入s0/0接口，（此时的kxh1作为远程路由器）在它上面配置kxh1登录到中心路由器kxh2的用户名和密码（这里的用户名可以是其它的不是本机的用户名密码也可以）10.在中心路由器kxh2的全局模式上配置远程路由器的用户名和密码。

然后进入接口s0/0将它的PPP认证方式配置为PAP认证。

11.此时将kxh2看成是远程路由器，在接口s0/0下面配置它登录到中心路由器kxh1的用户名和密码12.在中心路由器kxh1的全局模式下配置远程路由器的用户名和密码。

13.测试连通性14.使用命令debug ppp authentication 命令查看ppp认证过程。

PPP的CHAP认证方式（接上面的实验）15.在kxh1上进入接口s0/0将PPP的认证方式配置为chap，然后退出到全局模式配置远程路由器的用户名和密码，（此时的用户名必须是对方路由器名，因为chap默认是使用本地路由器的名字作为建立ppp连接时的标识符，所有用户的密码必须相同）16.在kxh2的全局模式下配置远程路由器登录到本路由器的用户名和密码。

PPP协议配置和PAP认证配置通过对PPP协议的了解，我们也进入到了配置阶段。

那么我们知道，PPP协议:(point to point protocol)点队点协议的前身是SLIP,PPP协议提供了一种在点对点链路上封状多种网络数据报文的标准方法。

现在我们重点讲解一下PPP 协议配置和PAP认证配置的内容。

PPP相对SLIP的协议的优点：1、支持同步、异步串行链路；2、支持多种网络协议；3、支持各种连接参数的协商；4、支持错误检测；5、支持用户认证；6、允许进行数据的压缩。

PPP协议的组成：1、协议封装方式2、LCP3、NCPPPP运行过程：1、链接不可用阶段2、链路建立阶段3、认证阶段4、网络层协议阶段5、链路终止阶段LCP协议协商：MRU 最大数据单元/Magic Number魔术字/人证方式/链路压缩NCP协议协商：IP地址；TCP/IP头压缩认证方式：PAP/CHAPPPP协议的配置：封装PPP：Router(config)#inter serial 2/0Router(config-if)#encapsulation pppDCE端设置时钟频率：Router(config-if)#clock rate 64000接口IP配置：Router(config-if)#ip address 192.168.10.1 255.255.255.0 Router(config-if)#no shutdownPAP认证配置：PAP认证配置，主认证端：Router(config-if)#exit Router(config)#username derekpassword 0 123 Router(config)#inter s2/0Router(config-if)#pppauthentication %SYS-5-CONFIG_I: Configured from console by consolePAP认证配置，被认证端：Router(config-if)#ppp pap sent-username derek password 0 123PAP认证配置完成，测试：Router#ping 192.168.10.2 Router#debug ppp packet查看端口：Router#show interfaces s 2/0 Serial2/0 is up, line protocol is up (connected) Hardware is HD64570 Internet address is 192.168.10.2/24 MTU 1500 bytes, BW 128 Kbit, DLY 20000 usec, rely 255/255, load 1/255 Encapsulation PPP, loopback not set, keepalive set (10 sec) LCP Open Open: IPCP, CDPCP Last input never, output never, output hang never Last clearing of "show interface" counters never Input queue: 0/75/0(size/max/drops); Total output drops: 0 Queueing strategy: weighted fair Output queue: 0/1000/64/0(size/max total/threshold/drops)【责任编辑：佟媛微TEL：（010）68476606】原文：PPP协议配置和PAP认证配置返回网络频道首页。
