结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/1000名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

2．保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。

3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。

结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。

（mm）Ave-(X)、Ave-(Y)----X、Y平均位移。

（mm）Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。

PKPM软件系列学习_SATWE参数设置及结果详解1

PKPM软件系列学习_SATWE参数设置及结果详解1

的高层建筑（如 H≥150 或 H/B＞6 的高层建筑）可扣除结构整体弯曲产生的楼层水平绝对位移值。
控制结构整体刚度和不规则性的主要指标。正常使用条件下，限制层间位移的主要目：
1 保证主结构基本处于弹性受力状态； 2 保证填充墙、隔墙和幕墙等非结构构件的完好。
计算假定：
CQC 组合，可不考虑偶然偏心，考虑扭转耦联（程序已默认考虑），连梁刚度可不折减。
位移比
位移比：竖向构件最大弹性水平位移与该楼层两端弹性水平位移平均值的比值。
层间位移比：竖向构件最大弹性层间位移与该楼层两端弹性层间位移平均值的比值。
目的：避免平面扭转不规范，以免产生过大的偏心导致结构产生较大的扭转效应。
计算假定：
刚性板，考虑偶然偏心，规定水平力，单向地震。
规范限值：
①当位移比大于 1.2 时，判定为扭转不规则； ②A 级高度高层：宜≤1.2，应≤1.5；
32

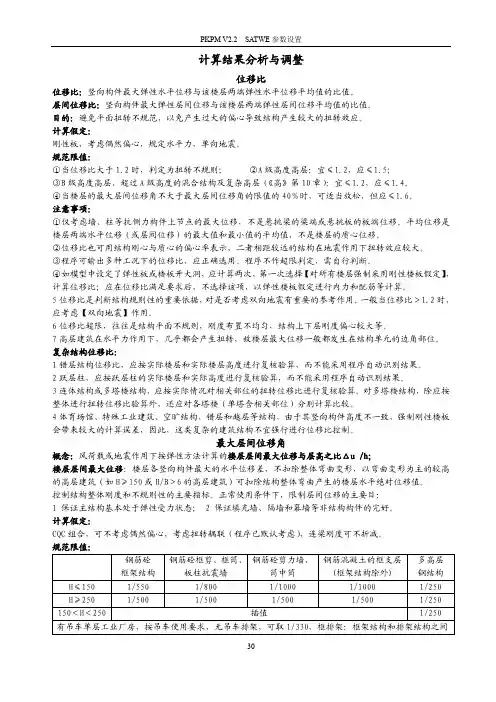

PKPM V2.2 SATWE 参数设置
层间刚度比
概念：结构竖向不同楼层的侧向刚度（产生单位侧向位移所需要的力）的比值，主要为了控制高层结构
的竖向规则性，以免竖向刚度突变，形成薄弱层。对于地下室结构顶板能否作为嵌固端，转换层上、下
结构刚度能否满足要求，及薄弱层的判断，均以层刚度比作为依据。
控制参数
4 体育场馆、特殊工业建筑、空旷结构、错层和越层等结构，由于其竖向构件高度不一致，强制刚性楼板
会带来较大的计算误差，因此，这类复杂的建筑结构不宜强行进行位移比控制。
最大层间位移角
概念：风荷载或地震作用下按弹性方法计算的楼层层间最大位移与层高之比△u /h；
楼层层间最大位移：楼层各竖向构件最大的水平位移差，不扣除整体弯曲变形，以弯曲变形为主的较高

版pkpm中Satwe参数设置规范对照版(绝对经典)

版pkpm中Satwe参数设置规范对照版(绝对经典)

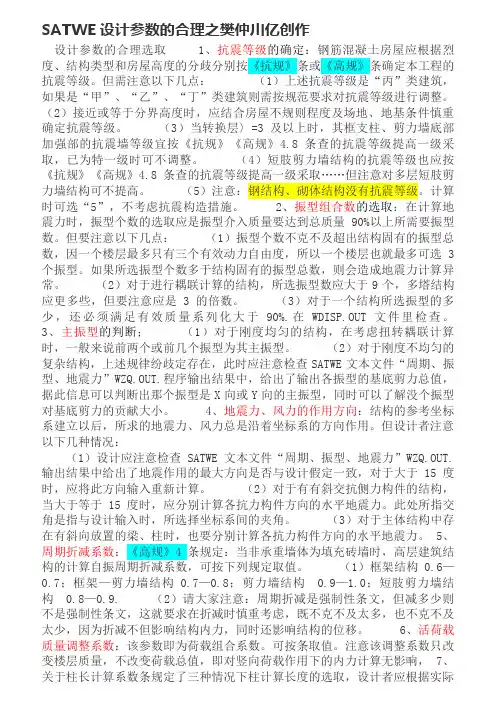

SATWE设计参数的合理之樊仲川亿创作设计参数的合理选取1、抗震等级的确定：钢筋混凝土房屋应根据烈度、结构类型和房屋高度的分歧分别按《抗规》条或《高规》条确定本工程的抗震等级。

但需注意以下几点：（1）上述抗震等级是“丙”类建筑，如果是“甲”、“乙”、“丁”类建筑则需按规范要求对抗震等级进行调整。

（2）接近或等于分界高度时，应结合房屋不规则程度及场地、地基条件慎重确定抗震等级。

（3）当转换层〉=3及以上时，其框支柱、剪力墙底部加强部的抗震墙等级宜按《抗规》《高规》4.8条查的抗震等级提高一级采取，已为特一级时可不调整。

（4）短肢剪力墙结构的抗震等级也应按《抗规》《高规》4.8条查的抗震等级提高一级采取……但注意对多层短肢剪力墙结构可不提高。

（5）注意：钢结构、砌体结构没有抗震等级。

计算时可选“5”，不考虑抗震构造措施。

2、振型组合数的选取：在计算地震力时，振型个数的选取应是振型介入质量要达到总质量90%以上所需要振型数。

但要注意以下几点：（1）振型个数不克不及超出结构固有的振型总数，因一个楼层最多只有三个有效动力自由度，所以一个楼层也就最多可选3个振型。

如果所选振型个数多于结构固有的振型总数，则会造成地震力计算异常。

（2）对于进行耦联计算的结构，所选振型数应大于9个，多塔结构应更多些，但要注意应是3的倍数。

（3）对于一个结构所选振型的多少，还必须满足有效质量系列化大于90%.在WDISP.OUT文件里检查。

3、主振型的判断；（1）对于刚度均匀的结构，在考虑扭转耦联计算时，一般来说前两个或前几个振型为其主振型。

（2）对于刚度不均匀的复杂结构，上述规律纷歧定存在，此时应注意检查SATWE文本文件“周期、振型、地震力”WZQ.OUT.程序输出结果中，给出了输出各振型的基底剪力总值，据此信息可以判断出那个振型是X向或Y向的主振型，同时可以了解没个振型对基底剪力的贡献大小。

4、地震力、风力的作用方向：结构的参考坐标系建立以后，所求的地震力、风力总是沿着坐标系的方向作用。

结构设计pkpm软件SATWE计算结果分析报告

结构设计pkpm软件SATWE计算结果分析报告

学习笔记PMCAD中--进入建筑模型与荷载输入：板荷：点《楼面恒载》会有对话框出来，选上自动计算现浇楼板自重，然后在恒载和活载项输入数值即可，一般恒载要看楼面的做法，比如有抹灰，找平，瓷砖，吊顶什么的，在民用建筑中可以输2.0，活载就是查荷载规范。

梁间荷载：PKPM中梁的自重是自己导入的，所以梁间荷载是指梁上有隔墙或者幕墙或者女儿墙之内在建模时不建的构建，把他们折算成均布荷载就行。

比如，一根梁上有隔墙，墙厚200mm，层高3000mm，梁高500mm，如果隔墙自重为11KN/m3，那么恒载为11*（3000-500）*200+墙上抹灰的自重什么的即可。

结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/1000名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

pkpm及SATWE参数设置个人总结

pkpm及SATWE参数设置个人总结

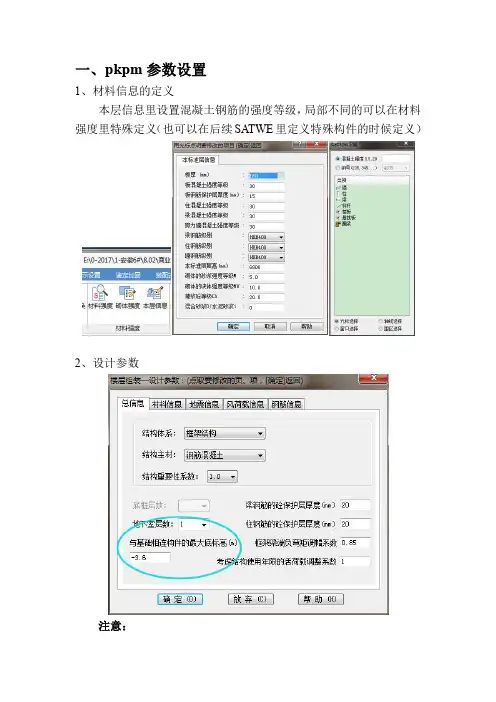

一、pkpm参数设置1、材料信息的定义本层信息里设置混凝土钢筋的强度等级，局部不同的可以在材料强度里特殊定义（也可以在后续SATWE里定义特殊构件的时候定义）2、设计参数注意：（1）、有地下室的按地下室情况如实填写，当无地下室的时候，第一层为地梁，柱子像下伸，这一层计算的时候也定义为地下室（2）、计算指标的时候地下室一般不组装，计算地下室的梁柱配筋的时候再组装（1）、混凝土容重：如果输楼板荷载的时候没有考虑抹灰找平层等，此处一般输27，若输荷载时考虑了，则可输25；（2）、钢截面净毛面积比值：钢构件截面净面积与毛面积的比值。

净面积是构件去掉螺栓孔之后的截面面积，毛面积就是构件总截面面积。

软件默认取值为0.5，经验值0.85，轻钢结构最大可以取到0.95，框架的可以取到0.9（当然这些和钢材的厚度负差、钢构件上面的开孔面积、焊接质量等等都有关系）（1）计算阵型个数，取3的倍数，一般取楼层数的3倍；也可以在后续SATWE参数里不按阵型个数计算，按达到有效质量系数多少来计算（规范规定至少90%）（2）周期折减系数，考虑隔墙对刚度的影响，隔墙越多，对刚度贡献越大，周期越小，折减系数就越小，根据《高规》第4章最后一页确定其他参数如实填写二、SATWE参数设置（V3.2为例）前面pkpm设置了的参数会自动读取到SATWE里，因此可以在这里设置前面未设置的参数，检查前面已经设置了的参数。

1、总信息（1）水平力与整体坐标夹角：第一次计算不输入，计算后，地震作用最大的方向角度大于15°后，填入该度数再重新计算。

（2）如实填写（3）算指标时全楼刚性楼板假定，算内力时不采用，若选“整体指标计算采用强刚，其他指标采用非强刚”实则为同时计算两个模型，模型大了可能卡。

（4）默认勾选？（5）一般选择默认“考虑墙的所有内力贡献”，但当有很多短肢剪力墙时可选“只考虑腹板和有效翼缘，其余计入框架”（6）施工模拟2、风荷载信息“9）”项取软件默认情况3、地震信息应在隔震信息里输入相应的建筑抗震设防类别速度段：一般指当基本周期位于Tg—5Tg时的情况，动位移可取0-1之间，一般取0.5。

PKPM软件讲稿01-satwe调整参数

PKPM软件讲稿01-satwe调整参数

带有坡屋面、不等高柱的结构——第3层结构
此时位移比意义不大——位移比异常
4. 剪重比控制
抗震规范第5.2.5条明确要求了楼层剪重比。
控制剪重比，是要求结构能过承担足够的地震作用，设 计时不能小于规范的要求。 若结构的剪重比是小于规范要求，
首先应研究设计方案是否合理，改进结构布置、增加结构刚度 ，使计算的剪重比能自然满足规范要求。 其次才考虑调整地震力，剪重比调整系数将直接乘在该层构件 的地震内力上。
结构的极限承载能力，对复杂工程、重要工程，应进行弹塑 性分析来全面的评估，如：弹塑性静力分析、弹塑性动力分 析等。
层刚度比控制—— 目前的应用
算法一：剪切刚度
判断地下室嵌固点 一层转换结构的刚度比 上海地区钢筋混凝土结构 算法二：剪弯刚度 多层转换结构的刚度比 算法三：抗震规范算法 一般情况
建议方法
2. 周期比的控制
高层规程第4.3.5条，要求：结构扭转为主的 第一自振周期 Tt 与平动为主的第一自振周期 T1之比，A级高度高层建筑不应大于0.9，B级 高度高层建筑、混合结构高层建筑及本规程 第10章所指的复杂高层建筑不应大于0.85。
ui
高位转换层刚度比
转换层 P=1
△1
P=1
△2
）
H2
计算模型1--转换层及下部结构 b
H1
a
）
计算模型２--转换层上部结构
1 K

i
1 Ki
1.2 层刚度比算例比较
层号 10 9 8 7 6 5 4 3 2 1
1层刚度
剪切刚度
剪弯刚度
刚度（E1） 刚度（均布） 刚 度 （ 集 中 ）
0.5 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.47E7

SATWE计算结果的分析与调整

SATWE计算结果的分析与调整

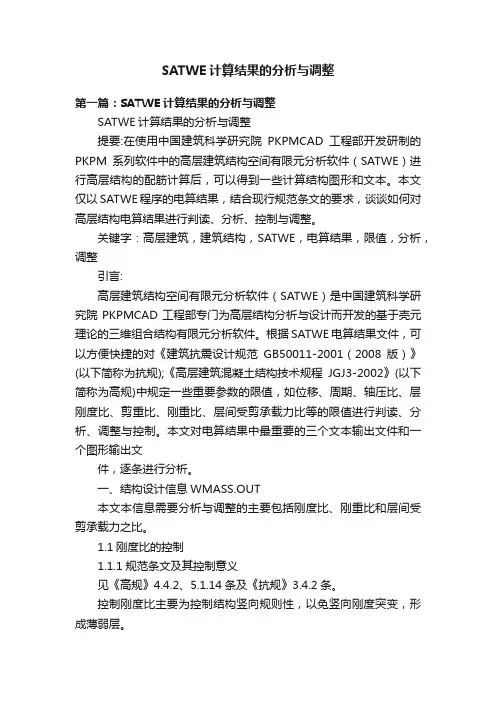

SATWE计算结果的分析与调整第一篇：SATWE计算结果的分析与调整SATWE计算结果的分析与调整提要:在使用中国建筑科学研究院PKPMCAD工程部开发研制的PKPM系列软件中的高层建筑结构空间有限元分析软件（SATWE）进行高层结构的配筋计算后，可以得到一些计算结构图形和文本。

本文仅以SATWE程序的电算结果，结合现行规范条文的要求，谈谈如何对高层结构电算结果进行判读、分析、控制与调整。

关键字：高层建筑，建筑结构，SATWE，电算结果，限值，分析，调整引言:高层建筑结构空间有限元分析软件（SATWE）是中国建筑科学研究院PKPMCAD工程部专门为高层结构分析与设计而开发的基于壳元理论的三维组合结构有限元分析软件。

根据SATWE电算结果文件，可以方便快捷的对《建筑抗震设计规范GB50011-2001（2008版）》(以下简称为抗规);《高层建筑混凝土结构技术规程JGJ3-2002》(以下简称为高规)中规定一些重要参数的限值，如位移、周期、轴压比、层刚度比、剪重比、刚重比、层间受剪承载力比等的限值进行判读、分析、调整与控制。

本文对电算结果中最重要的三个文本输出文件和一个图形输出文件，逐条进行分析。

一、结构设计信息WMASS.OUT本文本信息需要分析与调整的主要包括刚度比、刚重比和层间受剪承载力之比。

1.1刚度比的控制1.1.1规范条文及其控制意义见《高规》4.4.2、5.1.14条及《抗规》3.4.2条。

控制刚度比主要为控制结构竖向规则性，以免竖向刚度突变，形成薄弱层。

1.1.2电算结果判读分析剪切刚度主要用于底部大空间为一层的转换结构（例如一层框支）及地下室嵌固条件的判定，判断地下室嵌固时，依据《高规》5.3.7，地下室其上一层的计算信息中Ratx，Raty结果不应大于0.5。

剪弯刚度主要用于底部大空间为多层的转换结构（例如二层以上框支）；通常工程都采用地震剪力与地震层间位移比。

在各层刚心、偏心率、相邻层侧移刚度比等计算信息中Ratx1，Raty1结果大于等于1。

PKPM2024版SATWE计算结果分析

PKPM2024版SATWE计算结果分析

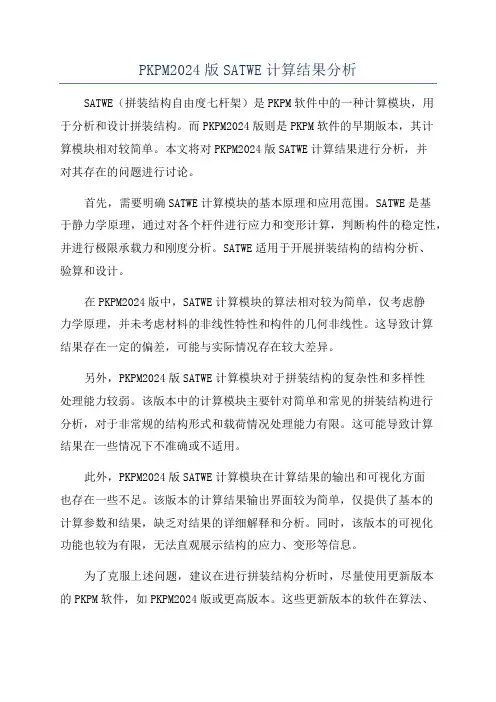

PKPM2024版SATWE计算结果分析SATWE（拼装结构自由度七杆架）是PKPM软件中的一种计算模块，用于分析和设计拼装结构。

而PKPM2024版则是PKPM软件的早期版本，其计算模块相对较简单。

本文将对PKPM2024版SATWE计算结果进行分析，并对其存在的问题进行讨论。

首先，需要明确SATWE计算模块的基本原理和应用范围。

SATWE是基于静力学原理，通过对各个杆件进行应力和变形计算，判断构件的稳定性，并进行极限承载力和刚度分析。

SATWE适用于开展拼装结构的结构分析、验算和设计。

在PKPM2024版中，SATWE计算模块的算法相对较为简单，仅考虑静力学原理，并未考虑材料的非线性特性和构件的几何非线性。

这导致计算结果存在一定的偏差，可能与实际情况存在较大差异。

另外，PKPM2024版SATWE计算模块对于拼装结构的复杂性和多样性处理能力较弱。

该版本中的计算模块主要针对简单和常见的拼装结构进行分析，对于非常规的结构形式和载荷情况处理能力有限。

这可能导致计算结果在一些情况下不准确或不适用。

此外，PKPM2024版SATWE计算模块在计算结果的输出和可视化方面也存在一些不足。

该版本的计算结果输出界面较为简单，仅提供了基本的计算参数和结果，缺乏对结果的详细解释和分析。

同时，该版本的可视化功能也较为有限，无法直观展示结构的应力、变形等信息。

为了克服上述问题，建议在进行拼装结构分析时，尽量使用更新版本的PKPM软件，如PKPM2024版或更高版本。

这些更新版本的软件在算法、计算能力和结果展示方面都有较大的改进和提升。

此外，使用其他专业的结构分析软件也是一个不错的选择，如ANSYS、ABAQUS等。

PKPM-SATWE输出结果的合理性判断与调整

PKPM-SATWE输出结果的合理性判断与调整

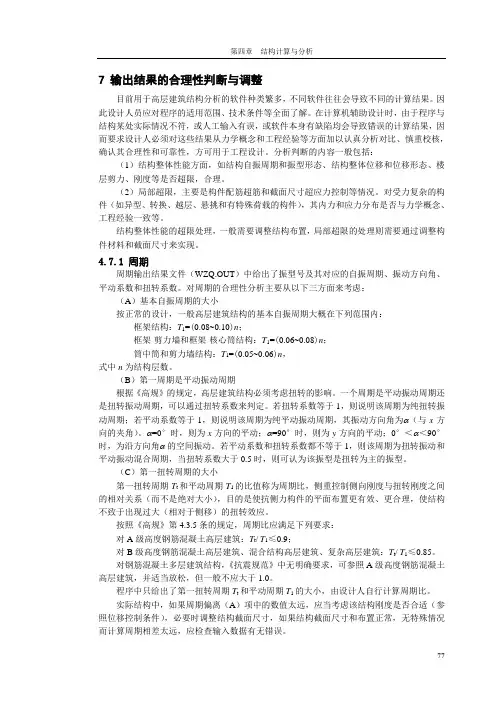

7 输出结果的合理性判断与调整目前用于高层建筑结构分析的软件种类繁多，不同软件往往会导致不同的计算结果。

因此设计人员应对程序的适用范围、技术条件等全面了解。

在计算机辅助设计时，由于程序与结构某处实际情况不符，或人工输入有误，或软件本身有缺陷均会导致错误的计算结果，因而要求设计人必须对这些结果从力学概念和工程经验等方面加以认真分析对比、慎重校核，确认其合理性和可靠性，方可用于工程设计。

分析判断的内容一般包括：（1）结构整体性能方面，如结构自振周期和振型形态、结构整体位移和位移形态、楼层剪力、刚度等是否超限，合理。

（2）局部超限，主要是构件配筋超筋和截面尺寸超应力控制等情况。

对受力复杂的构件（如异型、转换、越层、悬挑和有特殊荷载的构件），其内力和应力分布是否与力学概念、工程经验一致等。

结构整体性能的超限处理，一般需要调整结构布置，局部超限的处理则需要通过调整构件材料和截面尺寸来实现。

4.7.1 周期周期输出结果文件（WZQ.OUT）中给出了振型号及其对应的自振周期、振动方向角、平动系数和扭转系数。

对周期的合理性分析主要从以下三方面来考虑：（A）基本自振周期的大小按正常的设计，一般高层建筑结构的基本自振周期大概在下列范围内：框架结构：T1=(0.08~0.10)n；框架-剪力墙和框架-核心筒结构：T1=(0.06~0.08)n；筒中筒和剪力墙结构：T1=(0.05~0.06)n，式中n为结构层数。

（B）第一周期是平动振动周期根据《高规》的规定，高层建筑结构必须考虑扭转的影响。

一个周期是平动振动周期还是扭转振动周期，可以通过扭转系数来判定。

若扭转系数等于1，则说明该周期为纯扭转振动周期；若平动系数等于1，则说明该周期为纯平动振动周期，其振动方向角为α（与x方向的夹角）。

α=0°时，则为x方向的平动；α=90°时，则为y方向的平动；0°＜α＜90°时，为沿方向角α 的空间振动。

pkpm之SATWE的参数设置

pkpm之SATWE的参数设置

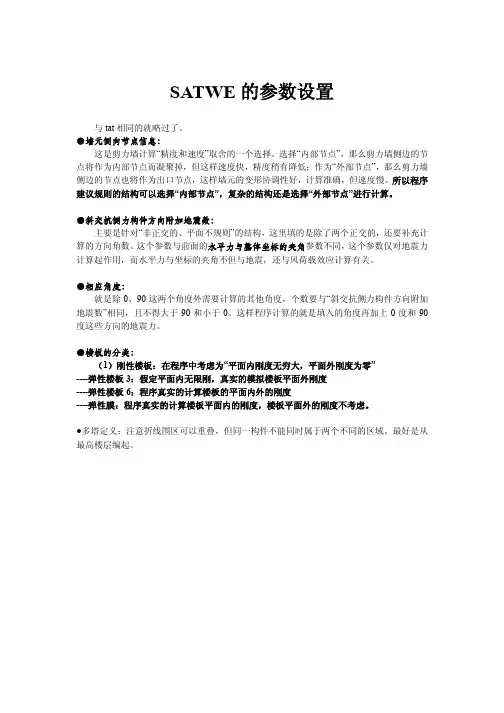

SATWE的参数设置
与tat相同的就略过了。

●墙元侧向节点信息：
这是剪力墙计算“精度和速度”取舍的一个选择。

选择“内部节点”，那么剪力墙侧边的节点将作为内部节点而凝聚掉，但这样速度快，精度稍有降低；作为“外部节点”，那么剪力墙侧边的节点也将作为出口节点，这样墙元的变形协调性好，计算准确，但速度慢。

所以程序建议规则的结构可以选择“内部节点”，复杂的结构还是选择“外部节点”进行计算。

●斜交抗侧力构件方向附加地震数：
主要是针对“非正交的、平面不规则”的结构，这里填的是除了两个正交的，还要补充计算的方向角数。

这个参数与前面的水平力与整体坐标的夹角参数不同，这个参数仅对地震力计算起作用，而水平力与坐标的夹角不但与地震，还与风荷载效应计算有关。

●相应角度：
就是除0、90这两个角度外需要计算的其他角度，个数要与“斜交抗侧力构件方向附加地震数”相同，且不得大于90和小于0。

这样程序计算的就是填入的角度再加上0度和90度这些方向的地震力。

●楼板的分类：
（1）刚性楼板：在程序中考虑为“平面内刚度无穷大，平面外刚度为零”
----弹性楼板3：假定平面内无限刚，真实的模拟楼板平面外刚度
----弹性楼板6：程序真实的计算楼板的平面内外的刚度
----弹性膜：程序真实的计算楼板平面内的刚度，楼板平面外的刚度不考虑。

●多塔定义：注意折线围区可以重叠，但同一构件不能同时属于两个不同的区域。

最好是从最高楼层编起。

【设计必看】PKPM satwe参数详解及设置

【设计必看】PKPM satwe参数详解及设置

目录SATWE参数设置篇 (4)一、总信息 (4)01.水平力与整体坐标夹角 (4)02.混凝土和钢材容重 (4)03.裙房层数 (4)04.转换层所在层号 (4)05.地下室层数 (5)06.嵌固端所在层号 (5)07.墙元细分最大控制长度 (5)08.对所有楼层强制采用刚性楼板假定 (5)09.地下室强制采用刚性楼板假定 (6)10.墙梁跨中节点作为刚性楼板从节点 (6)11.结构材料信息 (6)12.结构体系 (6)13.恒活荷载计算信息 (6)14.施工次序 (6)15.风荷载计算信息 (6)16.地震作用计算信息 (6)17.结构所在地区 (7)二、风荷载信息 (7)01.地面粗糙度类别 (7)02.修正后的基本风压 (7)03.结构基本周期 (7)04.风荷载作用下结构的阻尼比 (7)05.承载力设计时风荷载效应放大系数 (8)06.用于舒适度验算的风压、阻尼 (8)07.顺风向风振 (8)08.水平风体型系数 (8)09.特殊风体型系数 (8)10.设缝多塔背风面体型系数 (8)三、地震信息 (9)01.结构规则性信息 (9)02.设计地震分组、设防烈度、设计基本地震加速度 (9)03.场地类别 (9)04.混凝土框架、剪力墙、钢框架抗震等级 (9)05.抗震构造措施的抗震等级 (9)06.中震（或大震）设计 (11)07.考虑偶然偏心 (11)08.考虑双向地震作用 (11)09.振型数 (11)10.重力荷载代表值的活载组合值系数 (12)11.周期折减系数 (12)12.结构的阻尼比 (12)13.特征周期、地震影响系数最大值、用于12层以下...影响系数最大值 . (13)14.斜交抗侧力构件方向附加地震数、相应角度 (13)四、活荷信息 (14)01.柱、墙设计时活荷载、传给基础的活荷载 (14)02.梁活荷不利布臵最高层号 (14)03.柱、墙、基础活荷载折减系数 (15)04.考虑结构使用年限的活荷载调整系数 (15)五、调整信息 (15)01.梁端负弯矩调幅系数 (15)02.梁活荷载内力放大系数 (15)03.梁扭矩折减系数 (15)04.托墙梁刚度放大系数 (15)05.实配钢筋超配系数 (16)06.连梁刚度折减系数 (16)07.中梁刚度放大系数 (16)08.部分框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级 (17)09.调整与框支柱相连的梁内力 (17)10.指定加强层个数及相应的各加强层层号 (17)11.按抗震规范（5.2.5）调整各楼层地震内力 (17)12.指定薄弱层个数、各薄弱层层号 (17)13.薄弱层地震内力放大系数 (17)14.全楼地震作用放大系数 (18)15.顶塔楼地震作用放大起算层号及放大系数 (18)16.0.2V0调整 (18)六、设计信息 (18)01.结构重要性系数 (18)02.钢构件截面净毛面积比 (18)03.考虑P-△效应 (18)04.按高规或者高钢规进行构件设计 (19)05.钢柱计算长度系数按有侧移计算 (19)06.框架梁端配筋考虑受压钢筋 (19)07.结构中框架部分轴压比按照纯框架的规定采用 (19)08.剪力墙构造边缘构件的设计执行高规7.2.16-4条 (19)09.当边缘构件轴压比小于抗规（6.4.5）条规定时，一律设臵构造边缘构件 (20)10.指定的过渡层个数及层号 (20)11.柱配筋计算原则 (20)12.保护层厚度 (20)13.梁柱重叠部分简化为刚域 (20)七、配筋信息 (21)01.边缘构件箍筋强度： (21)02.墙水平分布筋间距 (21)03.墙竖向分布筋配筋率 (21)04.结构底部需要单独指定墙竖向分布筋配筋率的层数NSW、配筋率 (21)八、荷载组合 (22)九、地下室信息 (22)01.土层水平抗力系数的比例系数M (22)02.外墙分布筋保护层厚度 (22)03.扣除地面以下几层的回填土约束 (22)04.回填土容重 (22)05.室外地坪标高 (22)06.回填土侧压力系数 (22)07.地下水位标高 (22)08.室外地面附加荷载 (23)十、生成SATWE数据文件及数据检查 (23)十一、计算控制参数 (23)01.层刚度比计算 (23)02.地震作用分析方法 (23)03.线线方程组解法 (24)04.吊车荷载计算 (24)05.生成传给基础的刚度 (24)SATWE参数设置篇一、总信息01.水平力与整体坐标夹角存在某个角度使得地震作用（风荷载）在这个方向作用时结构的地震反应最为剧烈。

SATWE软件计算结果分析与调整过程

SATWE软件计算结果分析与调整过程

SATWE软件计算结果分析与调整规范条文：高规的4.3.5新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

Ratio-(X)、Ratio-(Y)---- X、Y 向最大位移与平均位移的比值（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

Ratio-Dx,Ratio-Dy : 最大层间位移与平均层间位移的比值其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

2．保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。

3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。

结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。

（mm）Ave-(X)、Ave-(Y)----X、Y平均位移。

（mm）Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。

Ratio-Dx,Ratio-Dy : 最大层间位移与平均层间位移的比值即要求：Ratio-(X)= Max-(X)/ Ave-(X) 最好<1.2 不能超过1.5Ratio-Dx= Max-Dx/ Ave-Dx 最好<1.2 不能超过1.5Y方向相同电算结果的判别与调整要点:1．若位移比（层间位移比）超过1.2，则需要在总信息参数设置中考虑双向地震作用；2．验算位移比需要考虑偶然偏心作用，验算层间位移角则不需要考虑偶然偏心；3．验算位移比应选择强制刚性楼板假定，但当凸凹不规则或楼板局部不连续时，应采用符合楼板平面内实际刚度变化的计算模型，当平面不对称时尚应计及扭转影响4．最大层间位移、位移比是在刚性楼板假设下的控制参数。

PKPMSATWE参数设置讲解

PKPMSATWE参数设置讲解

SATW参数设置一：总信息1 水平力与整体坐标夹角（度）：一般为缺省。

若地震作用最大的方向大于15 度则回填。

2、混凝土容重（KN/m3 :砖混结构25 KN/m3,框架结构26KN/m33、刚才容重（KN/m3 : 一般情况下为78.0 KN/m3 （缺省值）。

4、裙房层数:程序不能自动识别裙房层数,需要人工指定。

应从结构最底层起算（包括地下室）,例如:地下室3 层,地上裙房 4 层时,裙房层数应填入7。

5、转换层所在层号：应按PMCA楼层组装中的自然层号填写，例如：地下室3层,转换层位于地上2层时,转换层所在层号应填入 5.程序不能自动识别转换层,需要人工指定。

对于高位转换的判断,转换层位置以嵌固端起算,即以（转换层所在层号-嵌固端所在层号+1）进行判断,是否为3层或3层以上转换。

6、嵌固端所在层号：无地下室时输入1,有地下室时输入（地下室层数+1）。

7、地下室层数：根据实际情况输入。

8、墙元细分最大控制长度（m : 一般为缺省值1。

9、转换层指定为薄弱层：SATWI中转换层缺省不作为薄弱层，需要人工指定。

如需将转换层指定为薄弱层,可将此项打勾,则程序自动将转换层号添加到薄弱层号中，如不打勾，则需要用户手动添加。

此项打勾与在“调整信息” 页“指定薄弱层号”中直接填写转换层层号的效果是完全一致的。

10、所有楼层强制采用刚性楼板假定：一般仅在计算位移比和周期比时建议选择。

在进行结构内力分析和配筋计算时不选择。

11、地下室强制采用刚性楼板假定：一般情况不选取，按强制刚性板假定时保留弹性板面外刚度考虑。

特别是对于板柱结构定义了弹性板3、6情况。

但已选择对所有楼层墙肢采用刚性楼板假定的话此条无意义。

12、墙梁跨中节点作为刚性楼板从节点：一般为缺省勾选。

不勾选的话位移偏小。

13、计算墙倾覆力矩时只考虑腹板和有效翼缘：应勾选，使得墙的无效翼缘部分内力计入框架部分，实现框架，短肢墙和普通强的倾覆力矩结果更合理。

结构设计pkpm软件SATWE计算结果分析

结构设计pkpm软件SATWE计算结果分析

结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/1000名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

2．保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。

3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。

结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。

（mm）Ave-(X)、Ave-(Y)----X、Y平均位移。

（mm）Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。

PKPM (SATWE) 参数设置

PKPM (SATWE) 参数设置

PKPM (SATWE) 参数设置标签: PKPM SATWE参数设置2010-06-16 17:48总信息 ..............................................结构材料信息: 钢砼结构..........按主体结构材料选择，底框选择[砌体结构]。

混凝土容重 (kN/m3): Gc = 27.00.....框架取27kN/m3，剪力墙取28kN/m3，包含饰面材料。

钢材容重 (kN/m3): Gs = 78.00.....取78kN/m3，考虑饰面材料重量时，应填入适当值。

水平力的夹角 (Rad): ARF = 0.00.....一般取0度，地震力、风力作用方向，反时针为正。

当结构分析所得的[地震作用最大的方向]＞15度时, 宜将其角度输入验算。

地下室层数: MBASE= 0.....定义与上部结构整体分析的地下室层数，无则填0。

竖向荷载计算信息: 按一次性加荷计算方式......多层选择[一次性加载]。

高层选择[模拟施工加载1]，依据《高规》5.1.9条。

高层框剪基础宜选择[模拟施工加载2]。

参建研院赵兵论文 pkpm中模拟施工注意的问题风荷载计算信息: 计算X,Y两个方向的风荷载....选择[计算风荷载]，此时地下室外墙不产生风荷载。

地震力计算信息: 计算X,Y两个方向的地震力....抗震设计时选择[计算水平地震力]；8、9度大跨和长悬臂及9度的高层，选[计算水平和竖向地震力]。

见《抗规》3.1.3（强条），3.1.4条，5.1.1（强条）， 5.1.6条2款（强条）；《高规》3.3.2条（强条）。

特殊荷载计算信息: 不计算............一般情况下不考虑。

结构类别: 框架结构..........按工程所采用的结构体系选择。

裙房层数: MANNEX= 0.....定义裙房层数，无裙房时填0。

转换层所在层号： MCHANGE= 0.....定义转换层所在层号，便于内力调整，无则填0。

新手必看[超详细]PKPM-SATWE参数信息设置

新手必看[超详细]PKPM-SATWE参数信息设置

3
结构设计交流 2000 人群 186268386 欢迎大家加入
3.3.15、 水平长悬臂构件、 大跨度结构以及结构上部楼层外挑部分考虑竖向地震 作用时， 竖向地震作用的标准值在 8 度和 9 度设防时，可分别取该结构或构件承 受的重力荷载代表值的 10％和 20％。 10.2.7、带转换层的高层建筑……8 度抗震设计时转换构件尚应考虑竖向地震作 用。 程序在考虑竖向地震作用时，应注意以下几点： 1、当上部结构楼层相对于下部楼层外挑时，用户应设置计算竖向地震作用。 2、尚不能单独计算转换构件的竖向地震作用。用户需要，可整体考虑竖向地震 作用。 3、尚不能单独计算连体结构的连接体的竖向地震作用。用户需要，可整体考虑 竖向地震作用。 此处的长悬臂为悬挑出 6m（抗规）或 2m（高规）。
SATWE 计 算 参 数 选 择
一、SATWE 前处理——接 PMCAD 生成 SATWE 数据 分析与设计参数定义
总信息
水平力与整体坐标夹角（度） ： 初始值为 0，satwe 可以自动计算出这个最不利方向角，并在 wzq.out 中输 出。可根据把这个角度作为地震作用的方向角重新进行计算，以体现最不利地震 作用的影响。 地震沿着不同的方向作用， 结构地震反应的大小一般也不同。结构地震反应 是地震作用方向角的函数（逆时针为正） 。 混凝土容重：27kN/m2（在自重荷载有利的情况下，要取 25kN/m2） 。 钢材容重：78 kN/m2 裙房层数：按实际情况。高规及抗规规定：与主楼连为整体的裙楼的抗震等级不 应低于主楼的抗震等级，主楼结构在裙房顶部上下各一层应适当加强抗震措施； 因此该数必须给定。 转换层所在层号： 按实际情况。 该指定只为程序决定底部加强部位及转换层上下刚度比的计算 和内力调整提供信息，同时，当转换层号大于等于三层时，程序自动对落地剪力 墙、框支柱抗震等级增加一级，对转换层梁、柱及该层的弹性板定义仍要人工指 定。 （层号为计算层号） 地下室层数： 按实际情况。 1：程序据此信息决定底部加强区范围和内力调整。 2：当地下室局部层数不同时，以主楼地下室层数输入。 3：地下室一般与上部共同作用分析； 4：地下室刚度大于上部层刚度的 2 倍，可不采用共同分析； 5：地下室与上部共同分析时，程序中相对刚度一般为 3，模拟约束作用。 当相对刚度为 0，地下室考虑水平地震作用，不考虑风作用。当相对刚度为 负值，地下室完全嵌固 6：根据程序编制专家的解释，填 3 大概为 70%~80%的嵌固，填 5 就是完全 嵌固，填在楼层数前加“-”，表示在所填楼层完全嵌固。到底怎样的土填 3 或 填 5，完全取决于工程师的经验。

史上最全PKPMSATWE参数设置介绍

史上最全PKPMSATWE参数设置介绍

总信息 (5)水平力与整体坐标夹角 (5)混凝土容重 (5)钢材容重 (5)裙房层数 (5)转换层所在层号 (6)嵌固端所在层号 (6)地下室层数 (9)墙元细分最大控制长度 (9)弹性板细分最大控制长度 (10)转换层指定为薄弱层 (10)对所有楼层强制采用刚性楼板假定 (10)地下室强制采用刚性楼板假定 (12)墙梁跨中节点作为刚性楼板从节点 (12)计算墙倾覆力矩时只考虑腹板和有效翼缘 (14)弹性板与梁变形协调 (15)采用自定义构件施工次序 (17)结构材料信息 (17)结构体系 (17)恒活荷载计算信息 (18)施工次序 (23)风荷载计算信息 (23)地震作用计算信息 (24)结构所在地区 (24)特征值求解方式 (24)“规定水平力”的确定方式 (25)墙元侧向节点信息 (26)风荷载信息 (27)地面粗糙度类别 (27)修正后的基本风压 (27)X、Y向结构基本周期 (29)风荷载作用下结构的阻尼比 (31)承载力设计时风荷载效应放大系数 (31)用于舒适度验算的风压 (31)用于舒适度验算的结构阻尼比 (32)顺风向风振 (32)横风向风振 (33)扭转风振 (33)水平风体型系数 (34)设缝多塔背风面体形系数 (35)特殊风体型系数 (36)地震信息 (37)结构规则性信息 (37)设防地震分组 (37)设防烈度 (37)场地类别 (38)砼框架、剪力墙、钢框架抗震等级 (38)抗震构造措施的抗震等级 (40)中震（或大震）设计 (41)按主振型确定地震内力符号 (41)按抗规（6.1.3-3）降低嵌固端以下抗震构造措施的抗震等级 (41)程序自动考虑最不利水平地震作用 (42)斜交抗侧力构件方向附加地震数，相应角度 (42)考虑偶然偏心 (42)考虑双向地震作用 (44)计算振型个数 (45)重力荷载代表值的活载组合值系数 (46)周期折减系数 (46)结构的阻尼比 (47)特征周期、地震影响系数最大值、用于12层以下规则砼框架结构薄弱层验算的地震影响系数最大值（罕遇地震） (47)竖向地震参与振型数 (47)竖向地震作用系数底线值 (47)自定义地震影响系数曲线 (48)活荷信息 (49)柱墙、基础设计时活荷载 (49)梁活荷不利布置最高层号 (49)柱墙基础活荷载折减系数 (50)考虑结构使用年限的活荷载调整系数 (50)梁楼面活荷载折减设置 (50)调整信息 (51)梁端负弯矩调幅系数 (51)梁活荷载内力放大系数 (51)梁扭矩折减系数 (52)托墙梁刚度放大系数 (52)连梁刚度折减系数 (53)支撑临界角 (54)柱/墙实配钢筋超配系数 (54)中梁刚度放大系数 (54)梁刚度放大系数按2010规范取值 (54)砼矩形梁转T形（自动附加楼板翼缘） (57)部分框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级 (57)调整与框支柱相连的梁内力 (57)框支柱调整系数上限 (58)抗规（5.2.5）调整 (58)弱/强轴方向动位移比例 (61)按刚度比判断薄弱层的方式 (62)指定薄弱层个数及相应的各薄弱层层号 (62)薄弱层地震内力放大系数、自定义调整系数 (64)全楼地震作用放大系数 (64)顶塔楼地震作用放大起算层号及放大系数 (64)0.2V0分段调整 (65)指定加强层个数 (65)设计信息 (67)结构重要性系数 (67)钢构件截面净毛面积比 (67)梁按压弯计算的最小轴压比 (67)考虑P-delta效应 (67)按高规或高钢规进行构件设计 (67)框架梁端配筋考虑受压钢筋 (67)结构中的框架部分轴压比限值按照纯框架结构的规定采用 (69)剪力墙构造边缘构件的设计执行高规7.2.16-4条的较高配筋要求 (70)当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构造边缘构件 (70)按混凝土规范B.0.4条考虑柱二阶效应 (70)保护层厚度 (70)过渡层信息 (71)柱配筋计算原则 (72)梁柱重叠部分简化为刚域 (72)钢柱计算长度系数 (74)配筋信息 (74)墙竖向分布筋配筋率 (75)NSW层数和NSW配筋率 (75)箍筋间距 (75)结构底部需要单独指定墙竖向分布筋配筋率的层数NSW/配筋率 (76)梁抗剪配筋采用交叉斜筋方式时，箍筋与对角斜筋的配筋强度比 (76)采用冷轧带肋钢筋（需自定义） (76)荷载组合 (78)地下室信息 (78)土层水平抗力系数的比例系数（M值）/扣除地面以下几层的回填土约束 (78)外墙分布筋保护层厚度 (79)回填土容重、回填土侧压力系数 (80)室外地坪标高、地下水位标高 (80)室外地面附加荷载 (80)生成SATWE数据文件及数据检查 (82)保留用户自定义的柱、梁、支撑长度系数 (82)保留用户自定义的水平风荷载 (82)保留用户自定义的边缘构件信息 (82)剪力墙边缘构件的类型 (82)构造边缘构件尺寸 (82)生成用于定制计算书的荷载简图 (82)SATWE计算控制参数 (84)忽略数检警告信息 (84)刚心坐标、层刚度比计算 (84)形成总刚并分解 (84)结构地震作用计算 (84)结构位移计算 (84)全楼构件内力计算 (84)吊车荷载加算 (84)生成传给基础的刚度 (84)构件配筋及验算 (84)配筋起始/终止层 (84)层刚度比计算 (84)地震作用分析方法 (84)线性方程组解法 (84)位移输出方式 (84)总信息水平力与整体坐标夹角说明书：地震作用和风荷载的方向缺省是沿着结构建模的整体坐标系X轴和Y轴方向成对作用的。

【2017年整理】pkpmsatwe设置

【2017年整理】pkpmsatwe设置

用SATWE算完后要打印出来的计算书有以下几个文件：文本输出的前3个文件（包括设计总信息，周期、振型、地震力，结构位移）；图形文件主要就是配筋结果。

一、周期比控制规范条文：新高规的4.3.5条规定，结构扭转为主的第一周期Tt与平动为主的第一周期T1 之比，A级高度高层建筑不应大于0.9；B级高度高层建筑、混合结构高层建筑及复杂高层建筑不应大于0.85。

对于通常的规则单塔楼结构，如下验算周期比:1）根据各振型的平动系数大于0.5，还是扭转系数大于0.5，区分出各振型是扭转振型还是平动振型2）通常周期最长的扭转振型对应的就是第一扭转周期Tt，周期最长的平动振型对应的就是第一平动周期T13）对照“结构整体空间振动简图”，考察第一扭转/平动周期是否引起整体振动，如果仅是局部振动，不是第一扭转/平动周期。

再考察下一个次长周期。

4）考察第一平动周期的基底剪力比是否为最大5）计算Tt/T1，看是否超过0.9 (0.85)多塔结构周期比：对于多塔楼结构，不能直接按上面的方法验算，而应该将多塔结构切分成多个单塔，按多个单塔结构分别计算。

周期比不满足要求，如何调整？一旦出现周期比不满足要求的情况，一般只能通过调整平面布置来改善这一状况，这种改变一般是整体性的，局部的小调整往往收效甚微。

周期比不满足要求，说明结构的扭转刚度相对于侧移刚度较小，总的调整原则是加强结构外圈刚度，削弱结构内筒刚度。

二、层刚度比控制1）抗震规范附录E2.1规定，筒体结构转换层上下层的侧向刚度比不宜大于2；2）高规的4.4.2条规定，抗震设计的高层建筑结构，其楼层侧向刚度不宜小于相临上部楼层侧向刚度的70%或其上相临三层侧向刚度平均值的80%；3）高规的5.3.7条规定，高层建筑结构计算中，当地下室的顶板作为上部结构嵌固端时，地下室结构的楼层侧向刚度不应小于相邻上部结构楼层侧向刚度的2倍；4）高规的10.2.3条规定，底部大空间剪力墙结构，转换层上部结构与下部结构的侧向刚度，应符合高规附录E的规定：E.0.1) 底部大空间为一层的部分框支剪力墙结构，可近似采用转换层上、下层结构等效刚度比γ表示转换层上、下层结构刚度的变化，非抗震设计时γ不应大于3，抗震设计时不应E.0.2) 底部大空间层数大于一层时，其转换层上部框架-剪力墙结构的与底部大空间层相同或相近高度的部分的等效侧向刚度与转换层下部的框架-剪力墙结构的等效侧向刚度比γe 宜接近1，非抗震设计时不应大于2，抗震设计时不应大于1.3。

SATWE计算结果的分析与调整

SATWE计算结果的分析与调整

SATWE计算结果的分析与调整引言:高层建筑结构空间有限元分析软件（SATWE）是中国建筑科学研究院PKPMCAD工程部专门为高层结构分析与设计而开发的基于壳元理论的三维组合结构有限元分析软件。

根据SATWE电算结果文件，可以方便快捷的对《建筑抗震设计规范GB50011-2001（2008版）》(以下简称为抗规);《高层建筑混凝土结构技术规程JGJ3-2002》(以下简称为高规)中规定一些重要参数的限值，如位移、周期、轴压比、层刚度比、剪重比、刚重比、层间受剪承载力比等的限值进行判读、分析、调整与控制。

本文对电算结果中最重要的三个文本输出文件和一个图形输出文件，逐条进行分析。

一、结构设计信息WMASS.OUT本文本信息需要分析与调整的主要包括刚度比、刚重比和层间受剪承载力之比。

1.1刚度比的控制1.1.1规范条文及其控制意义见《高规》4.4.2、5.1.14条及《抗规》3.4.2条。

控制刚度比主要为控制结构竖向规则性，以免竖向刚度突变，形成薄弱层。

1.1.2电算结果判读分析剪切刚度主要用于底部大空间为一层的转换结构（例如一层框支）及地下室嵌固条件的判定，判断地下室嵌固时，依据《高规》5.3.7，地下室其上一层的计算信息中Ratx，Raty 结果不应大于0.5。

剪弯刚度主要用于底部大空间为多层的转换结构（例如二层以上框支）；通常工程都采用地震剪力与地震层间位移比。

在各层刚心、偏心率、相邻层侧移刚度比等计算信息中Ratx1，Raty1结果大于等于1。

即满足规范要求。

1.1.3不满足时的调整方法应适当加强本层墙柱、梁的刚度，适当削弱上部相关楼层墙柱、梁的刚度。

如实在不便调整，SATWE会自动将不满足要求楼层定义为薄弱层，并按高规5.1.14将该楼层地震剪力放大1.15倍。

1.2刚重比的控制1.2.1规范条文及其控制意义见《高规》5.4.1及5.4.4条。

控制刚重比主要为了控制结构的稳定性，避免结构在风载或地震力的作用下整体失稳、滑移、倾覆。

PKPM satwe 参数设置

PKPM satwe 参数设置

Satwe 参数设置1.1 SATWE 总信息1 水平力与整体坐标夹角：Rad=0 度或主要抗侧力结构方向；当计算出来的“地震力最大作用方向”（在 WZQ.OUT 中）与 Rad 相差大于 15 度时，此时水平力以地震荷载控制时，将该角度作为斜交抗侧力方向的角度。

该参数为地震力、风荷载作用方向与整体坐标的夹角。

此参数一般情况下不需要修改。

（注意：改变此参数时，地震作用和风荷载的方向同时改变，建议仅需改变风荷载作用方向时采用该参数。

此时结构主轴方向与新坐标系方向不一致，宜将结构主轴方向角度作为“斜交抗侧力附加地震方向”填入，以考虑沿结构主轴方向的地震作用。

如不改变风荷载方向，只需考虑其它角度的地震作用时，无需改变“水平力与整体坐标夹角”，只增加附加地震作用方向即可）2 混凝土容重：考虑构件表面建筑装饰荷载，Gc=26～27kN/m3。

3 钢材容重：Gs=78 kN/m3；考虑构件表面建筑装饰荷载应适当增加。

4 裙房层数：Mannex 应按实际填写。

裙房层数应从结构最底层起算（包括地下室）例如：地下室三层，地上裙房4层时，裙房层数应填入7。

5 转换层所在层号：Mchange 应按实际填写。

“转换层所在层号”应按PKPMCAD 楼层组装中的自然层号填写。

6嵌固端所在层号：相应为地上一层（即地下室层数+1） 7地下室层数：Mbase=应按实际填写。

8墙元细分最大控制长度：Dmax=1m 。

9是否对全楼强制采用刚性楼板假定：计算位移比、周期比时选“是”；其他选“否”。

10强制刚性楼板假定时保留弹性板面外刚度：板柱体系结构时选“是”。

11结构体系：按实际；（框架-剪力墙结构应根据高规P96,8.1.3条调整抗震等级）。

12恒活荷载计算信息：多层结构选“一次性加载”；高层结构选“模拟施工加载 3”，对于传力复杂的结构（如转换层结构、下层荷载由上层构件传递的结构形式、巨型结构等）应按指定“施工次序”，避免因为逐层施工，可能缺少上部构件刚度贡献而导致上传荷载的丢失。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

重比过大，说明结构的经济技术指标太差，宜适当减小墙、柱等竖向构件的截面 面积。 《高规》5.4.1、5.4.4。结构抗倾覆验算和整体稳定验算在“结构设计信息” 里查看。 调整：不满足时，只能通过人为调整改变结构布置，调整结构高宽比，加强 墙柱等竖向构件的刚度。 注意：刚重比对重力二阶效应的影响，刚重比过小时需要考虑重力二阶效应 （程序提示） ，在 SATWE 参数设置中要考虑。 08. 经济配筋率 梁：跨中 1%~1.7%较经济，支座 1.5%~2%较经济；梁端支座纵向受拉钢筋 配筋率不大于 2.5%，当大于 2%时需加大箍筋。 板的经济配筋率 0.2%~0.4%较经济。 柱的经济配筋率 1%~3%较经济。 三、补充：平面扭转不规则 [多层] 1.不考虑水平地震作用偶然偏心的多层：扭转位移比大于 1.2→平面扭转不规则。 2.不考虑水平地震作用偶然偏心的多层： 扭转位移比大于 1.3 且不大于 1.5→特别 不规则。 3.不考虑水平地震作用偶然偏心的多层：扭转位移比大于 1.5 时→严重不规则 （平面特别不规则→需要考虑双向地震作用） [高层] 1. 考虑偶然偏心的高层：扭转位移比大于 1.2→平面扭转不规则。 2. 考虑偶然偏心的普通高层：扭转位移比大于 1.4 不大于 1.5→特别不规则。 3. 考虑偶然偏心的混合结构高层、 《高规》 指定的复杂高层： 扭转位移比大于 1.3 不大于 1.4→特别不规则。 （特别不规则的高层建筑： 必须同时计算偶然偏心和双向地震作用下的扭转影响） （二者对构件设计的影响不同，所以对不同构件取最不利情况设计） （一般情况：不考虑偶然偏心的多层结构位移比大于 1.3、考虑偶然偏心的高层 结构位移比大于 1.4 时都需要考虑双向地震作用） （SATWE 程序： 程序有同时计算两种情况并比较得出最不利进行结构构件设计的 功能→同时勾选即可）
目录
控制参数调整.................................................................................................................. 2 一、结构整体合理性参数体现........................................................................................ 2 二、各控制参数调整....................................................................................................... 2 01.轴压比 .................................................................................................................... 2 02.周期比 .................................................................................................................... 2 03.位移比（与位移角） .............................................................................................. 2 04.层间刚度比............................................................................................................. 3 05.楼层受剪承载力之比 .............................................................................................. 4 06. 07. 08. 剪重比............................................................................................................... 4 刚重比............................................................................................................... 4 经济配筋率 ....................................................................................................... 5
二、各控制参数调整 01.轴压比 说明：用于控制结构延性，规范对墙肢和柱均有相应限值要求。 《抗规》6.3.6 条和 6.4.2 条； 《高规》6.4.2 条和 7.2.13 条。 调整：根据轴压比计算公式 μ=N/(fcAc)可以知道轴压比过大时可以选择增大 柱、墙截面或者提高混凝土等级。 02.周期比 说明：用于控制结构的扭转效应。周期比是第一扭转周期和第一平动周期的 比值。 《高规》3.4.5 条。周期比不满足要求说明结构的抗扭刚度相对于侧移刚度 过小，结构扭转效应大。周期比反应的是一种相对关系，也就是扭转和侧移的相 对大小关系。而不是扭转效应的绝对值。所以说周期比不满足往往是结构构件布 置不均匀导致整个结构刚度不均匀而使抗扭刚度过小。 限值：A 级高度高层建 筑不应大于 0.9；B 级高度高层建筑不应大于 0.85。 （A 级 B 级《高规》3.3.1） 调整：①人工进行调整。从公式 Tt/T1 可以看出有两种方法解决。一种是减 小平面刚度，去除平面中部的部分剪力墙，使 T1 增大；一种是在平面周边增加 剪力墙（根据材料力学扭转一章可以知道周边抗扭越好） ，提高抗扭刚度，降低 Tt（根据周期公式可以知晓） 。②第一或第二振型为扭转时：结构的第一第二振 型宜为平动，扭转周期宜出现在第三周期及以后；程序中振型是根据周期的长短 排序的，扭转周期出现在第一或第二位置时说明扭转周期过大→抗扭刚度过小。 如果扭转周期出现在第一振型也就是出现在第一位置，说明扭转周期过大，两个 主轴方向的周期过小→适当削弱结构内部的刚度， 沿两个主轴方向适当加强结构 外围刚度。当扭转周期出现在第二振型时，说明扭转周期相对于第三振型的平动 周期过大，也就是说第三振型振动方向的刚度太大（第三振型方向刚度大所以周 期小） ，所以适当削弱第三振型振动方向上结构内部的刚度，适当加强结构外围 （主要是第一振型振动方向）的刚度。 思考方式：周期比过大→扭转周期大→抗扭刚度小→扭转效应相对平动来说 过大。 扭转周期对应扭转系数最好大于 0.8，至少 0.5。 03.位移比（与位移角） 位移比：用于控制结构扭转效应，限制结构平面布置不规则性，避免产生过
三、补充：平面扭转不规则............................................................................................ 5
控制参数调整
一、结构整体合理性参数体现 01. 结构延性:轴压比； 02. 扭转效应:周期比、位移比； 03. 竖向不规则：层间刚度比、楼层受剪承载力之比、剪重比； 04. 结构整体稳定：刚重比； 05. 各构件配筋合理，做到刚度适中、配筋率在经济配筋率范围之内。
梁的刚度。 05.楼层受剪承载力之比 说明：控制结构竖向不规则，避免竖向楼层受剪承载力突变形成薄弱层，即 本层受剪承载力与上一层受剪承载力之比。 《抗规》3.4.3、 《高规》3.5.3 限值：A 级高度建筑不宜小于 0.8，不应小于 0.65； B 级高度建筑不应小于 0.75； 薄弱层不小于上一层 0.65。 调整：程序自动计算承载力之比，但是没有自动判断是否超限，需人为识别 判断。对于出现薄弱层时可以在 SATWE 调整信息中“指定薄弱层个数”中输入 该层层号，将该楼层强制定义为薄弱层，SATWE 自动按《高规》3.5.8（强剪弱 弯的思想）将该楼层地震剪力放大 1.25 倍。如果还需要人工调整，可适当提高 本层构件强度（如增大配筋—柱箍筋、墙水平分布筋、提高混凝土强度、或加大 截面）以提高本层墙、柱等抗侧力构件的承载力。或适当降低上部相关楼层墙、 柱等抗侧力构件的承载力。 06. 剪重比 说明：控制各楼层最小地震剪力，确保安全性，就像最小配筋率的要求，最 小地震剪力达不到要求就需要人为提高。 剪重比指的是结构任一层的水平地震剪 力与该层及其以上各层总重力荷载代表值的比值。 通常指底层水平剪力与结构总 重力荷载代表值之比。剪重比在一定程度上反映了结构的刚柔程度。 剪重比应在 一个比较合理的范围内，以保证结构整体刚度适中。剪重比太小说明结构整体刚 度偏柔，水平荷载或水平地震作用下将产生过大的水平位移或层间位移；剪重比 过大说明结构整体刚度偏刚，会引起很大的地震力。 限值： 《抗规》5.2. 5、 《高规》4.3.12 、3.3.13
大的偏心而导致结构产生较大扭转效应。位移比也称为扭转位移比。指的是楼层 最大弹性水平位移（或层间位移）与楼层两端弹性水平位移（或层间位移）平均 值的比值。 计算要求：采用“规定水平力计算”考虑偶然偏心和刚性楼板假定，不考虑 双向地震。 规范： 《抗规》3.4.3、 《高规》3.4.5 条在考虑偶然偏心作用下相关限值： A 级高度高层：不宜大于 1.2；不应大于 1.5 B 级高度高层：不宜大于 1.2；不应大于 1.4 调整：位移比不满足说明结构刚心与形心偏心距过大。可利用程序的节点搜 索功能在 satwe 的“分析结构图形和文本显示”中的“各层配筋构件编号简图” 中快速找到位移最大的节点。加强该节点对应的墙柱等构件的刚度。也可找出位 移最小的节点削弱其刚度。直到位移比满足要求。 位移角：控制结构的侧向刚度。位移角也称为层间位移角，指按弹性算法计 算的楼层层间最大位移与层高之比。制结构整体刚度和不规则性的主要指标。保 证主体结构基本处于弹性受力状态， 避免混凝土受力构件出现裂缝或裂缝超过规 范允许的范围。保证填充墙、管线等非结构构件完好，避免出现明显损伤。 计算要求：不考虑偶然偏心，不考虑双向地震。 限值：高度不大于 150m 的按《高规》3.7.3 条限定；高度不小于 250m 的不 宜大于 1/500。对于 150 和 250 之间的按线线插入i
