光波导的理论以及制备方法介绍光波导是一种通过光信号的传导来实现信息交互的技术。
它是利用光在介质中的传播特性来实现光的传输和调控的一种器件。
光波导已经成为现代通信、光电子技术和光器件研究领域中不可或缺的一部分。
光波导的理论基础是基于光在介质中的传播原理。
当光束通过介质分界面时，会产生折射现象。
这种折射现象可以用斯涅尔定律来描述，即入射角与折射角之间的正弦比等于两种介质的折射率之比。
光波导利用不同折射率的介质之间的折射现象，将光束从一种介质中导入到具有更高折射率的介质中，并通过光束的反射、折射和散射等效应，使光能够在介质中传播和传输。
制备光波导的方法有多种，包括经典的物理刻蚀法、化学沉积法、水热法等，以及现代的微电子加工技术和激光加工技术等。
下面将介绍几种常见的制备方法：1.光刻法：光刻法是一种常见的光波导制备方法。
它利用光刻胶的光敏性，通过光学曝光和显影，将需要刻蚀的部分暴露出来，然后使用物理或化学刻蚀方法将暴露的部分去除，从而形成光波导的结构。
2.离子注入法：离子注入法是一种通过离子注入技术来改变材料的折射率分布，从而形成光波导结构的方法。
它通过在材料表面注入高能离子，改变材料的折射率，并形成光波导结构。
3.RF磁控溅射法：RF磁控溅射法是一种通过溅射技术制备光波导的方法。
它利用高频电场对目标材料进行离子化，然后通过磁场聚焦离子束，使其瞄准到底片上，从而形成光波导结构。
4.激光加工法：激光加工法是一种利用激光器对材料进行加工的方法。
它通过调节激光的功率、扫描速度和扫描路径等参数，实现对光波导结构的制备。
激光加工法不仅可以实现直写制备光波导，还可以实现二光子聚焦制备光波导。
除了上述方法外，还有其他一些新型的制备光波导的方法，例如自组装法、溶胶-凝胶法、光聚合法等。
这些方法在光波导的制备中发挥着重要的作用，并为光波导的研究和应用提供了更多的可能性。
总之，光波导是一种基于光的传导原理来实现光信号传输和调控的技术。
光波导技术基础第一部分光波导的几何光学分析第二部分光波导的波动光学分析第三部分光纤的介绍―导光‖的古老历史―光纤之父‖----高锟博士光波导技术的迅猛发展光波导的基本概念光波导的主要种类光波导的一般理论光波导的进一步分类模式的概念广阔的应用领域―导光‖的古老历史1854年英国的廷达尔Tyndall就观察到光在水与空气分界面上作全反射以致光随水流而弯曲的现象1929-1930年美国的哈纳尔Hanael和德国的拉姆Lamm先后拉制出石英光纤并用于光线和图象的短距离传输中国古代烽火台―光纤之父‖----高锟博士1966年高锟博士发表他的著名论文―光频介质纤维表面波导‖首次明确提出通过改进制备工艺减少原材料杂质可使石英光纤的损耗大大下降并有可能拉制出损耗低于20dB/km的光纤从而使光纤可用于通信之中。
光波导技术的迅猛发展1970年康宁玻璃公司率先研制成功损耗为20dB/km的石英光纤取得了重要的技术突破经过近30年的发展光纤的损耗已经降至0.2dB/km单模光纤各种光波导器件在光纤系统中获得广泛应用相关的应用产业日新月异地蓬勃发展。

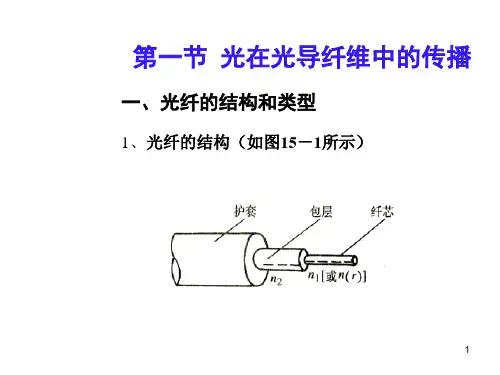

光波导的基本概念??导波光受到约束的光波??光波导约束光波传输的媒介??介质光波导三要素1 ―芯/ 包‖结构2 凸形折射率分布n1n23 低传输损耗光波导的主要种类??薄膜波导平板波导??矩形波导条形波导??圆柱波导光纤n1n2n3脊型波导沟道波导平面掩埋沟道波导纤芯包层涂覆层护套层??强度元件内护层光纤??缆芯外护层单模810um多模50um125um光波导的一般理论022k通过麦克斯韦方程组经过一系列合理的简化可以得出描述光波导满足的标量Helmholtz方程在推导的过程中可以看到影响光波导传输特性的主要是折射率的空间分布。
其中代表和在直角坐标系中的各个分量。
EH光波导的进一步分类可根据折射率的空间分布将光波导分类为光波导正规光波导非正规光波导纵向均匀纵向非均匀横向分层均匀的光波导均匀光波导横向非均匀的光波导非均匀光波导缓变光波导迅变光波导突变光波导模式的概念yxnzyxn不同类型的光波导相应于求解不同类型的微分方程。
研究生课程作业封面课程名称：光波导技术基础学生姓名：王斌学号：sc12038069 年级：2012级刚开始接触光波导，在前两节课中，通过老师的讲解对光波导的理论进行了简单的了解。
在课后的时间中，查阅相关的文献，对光波导领域中，波导激光器和集成光学的内容挺感兴趣。
查阅了几篇文献，通过读文献，对波导激光器和集成光学有了一点基本的了解。
这里，写一下感兴趣的综述，作为读文献的收获。
我的了解比较浅显，没能很深入，还需要进一步的进行学习和研究。
光波导技术及涉及到的波导激光器一些综述1.波导的基本介绍波导作为信号传播的通道和器件的连接装置，是集成光学的重要组成部分，大多数的集成光学元件都是以波导为基础的。
波导从结构上来讲，是一个被低折射率介质包围的高折射率区域，基于全反射原理光被限制在一个微米量级的传输区域内。
通过上了两次课，老师的讲解，对波导的基本的知识，也有了大概的了解和理解，还在学习中。
这里就不再进行介绍了，在课余时间对理论知识看了一些。
1.1 波导的结构和分类波导是一个高折射率的区域，它的四周的介质低于内部的折射率，以满足全反射的条件。
光通过在这种满足全反射条件的介质中传播，发生全反射以“z”字型来传播。
根据对光维数限制的情况，波导可以分类为一维波导和二维波导。
一维波导又称平面波导（如下图a所示），一维波导是由表面覆盖层、波导层、基质层三层折射率不同的介质层构成，满足全反射的折射率条件，覆盖层和衬底层的厚度比波导层的厚度要大的多，光线只受垂直方向（x）的限制。
二维波导是对腔内的光线进行x和z方向限制的波导。
根据波导四周的介质情况，又可以分类为脊型波导、埋层型波导和表面型波导（如上图b所示）。
其中，埋层型波导和表面型波导就是传统意义的条形波导。
有三个面与空气介质相接触，与基质材料相接触的有一个面，这种波导结构是脊型波导。
其中，不和空气介质相接触，只和基质介质接触的波导结构，是埋层型波导。
在基质材料之中制备波导，但是只有一个面与空气相接触的波导结构，是表面型波导。
第4章光波导技术基础为使激光器发出的光直接或间接地为人类服务，需要将光源发出的光调制后传送到接收器，这当中最重要的是要有一种衰减尽可能小而且尽可能不失真地传输光的光路。
对于光电子技术来讲，用于发光的光源和将光转换成电的探测元件作为光电子系统的“发”端与“收”端，是不可缺少的重要器件，而用于各器件间光传输的介质光波导也是极其重要的，它将光限制在一定路径中向前传播，减小了光的耗散，便于光的调制、耦合等，为光学系统的固体化、小型化、集成化打下了基础，是光电子学向集成光电子学发展的主要基础知识，也是光纤通信的重要基础知识。
传统光学中常用空气作传输介质，用透镜、棱镜、光栅等光学元件构成光路来实现光的焦、传输、转折等。
但在长距离传输中，大气中的水分和气体等的吸收、水滴和粉尘等烟雾的散射等都很大，各种光学元件又存在菲涅耳反射等耗散，因而没有实用价值。
也有人曾试验过气体透镜：将圆管中充满清洁的空气，四周加热，调整气体流速以保持层流，用气体温差构成气体透镜，使通过的光向中心汇聚，不致耗散，但实现起来相当困难。
最终人们发现介质光波导可以用来引导光按需要的路径传播，并且损耗可以做到很小，这正如电流被限制在线路布线、电线等中传输一样。
介质波导常用的有平面(薄膜)介质波导、条形介质波导和圆柱形介质波导。
当工作于光波波段时，这些介质波导常称为平面光波导、条形光波导与光纤。
光纤分为阶跃折射率光纤和渐变折射率光纤。
阶跃折射率光纤的原理由英国的Tyndall 于1854年提出，英国的Baird与美国的Hansell于1927年申请石英光纤应用专利。
向玻璃光纤输入光最早于1930年前后由德国人完成。
l958年，美国的Kapany设计了细束光纤，同年美国光学公司为减少光纤包层杂散光引入第二吸收鞘；1961年美国的Snitzer研制了光纤激光器。
1963年，日本的西迟等人申请了渐变折射率光纤专利，l968年日本玻璃板公司研制出产品。
l970年，美国Corning公司研制出20dB／km的低损耗光纤，从此之后，各公司为实现光通信的商用化，开展了大量光学元器件和传输通路的研制。
