实验单片机与PC机串口通信

单片机MSP430与PC机串口通讯设计一、引言串口通信是指通过串行通信接口进行数据传输的一种通信方式。

单片机MSP430和PC机的串口通信设计可以实现二者之间的数据传输和通信交互。

本文将从串口介绍、硬件设计和软件实现等方面详细介绍该设计。

二、串口介绍串口是一种串行通信接口，常用的有RS232和RS485等。

RS232是一种使用较为广泛的串口通信协议。

RS232接口有三根线，分别为发送线Tx、接收线Rx和地线GND。

该协议规定，发送端与接收端之间的电平差为±3至±15V，其中正电平表示逻辑0，负电平表示逻辑1三、硬件设计1.MSP430硬件设计MSP430是一种低功耗的专用于嵌入式应用的16位RISC微控制器。

它具有丰富的外设资源，包括多个通用输入输出引脚(GPIO)和两个USART （UART）接口。

其中一个USART接口用于将MSP430与PC机连接。

2.PC机硬件设计PC机通过串口连接到MSP430。

首先，需要将PC机的串口RS232转换为TTL电平，即RS232转TTL电平转换器。

其次，将转换后的TTL电平通过杜邦线连接至MSP430的USART接口的Tx和Rx引脚。

四、软件实现1.MSP430软件设计（1）串口初始化：设置数据位长度、停止位、奇偶校验等。

（2）发送数据：将要发送的数据存入发送缓冲区，并使能发送中断。

（3）接收数据：开启接收中断，并将接收到的数据存入接收缓冲区。

（4）中断处理：发送中断和接收中断时，分别从发送缓冲区和接收缓冲区读取数据并发送/接收。

2.PC机软件设计（1）打开串口：设置串口参数，如波特率、数据位长度等。

（2）发送数据：向串口发送数据，可以通过打开的串口进行写入。

（3）接收数据：使用轮询或中断方式读取串口接收到的数据。

五、总结与展望本文详细介绍了单片机MSP430与PC机串口通信设计，主要包括了串口介绍、硬件设计和软件实现。

通过串口通信，MSP430和PC机可以实现数据传输和通信交互，从而满足各种嵌入式应用的需求。

单片机与pc机通信
单片机与PC机通信可以通过多种方式实现，常见的方法包括串口通信、USB通信和以太网通信。

1. 串口通信：串口是最常用的单片机与PC机通信方式之一。

单片机通常具有UART模块，可以通过串口与PC机进行
通信。

通过串口，可以实现数据的发送和接收。

单片机通
过串口发送数据时，需要将数据转换为串口通信所需的格
式（如ASCII码），PC机在接收到数据后，也需要进行相应的解析和处理。

2. USB通信：USB是一种更快的通信方式，可以直接连接单片机和PC机，通过USB接口实现数据的传输。

在这种
通信方式中，单片机需要支持USB接口，并通过USB协议与PC机进行通信。

一般情况下，需要在单片机上实现
USB设备的功能，以及相应的USB驱动程序。

3. 以太网通信：以太网是一种常用的网络通信方式，可以通过以太网接口实现单片机与PC机之间的通信。

单片机需要具备以太网接口，并通过以太网协议进行通信。

在这种通信方式中，单片机可以作为TCP/IP客户端或服务器来连接PC机和网络，实现数据的传输。

无论使用何种通信方式，都需要在单片机和PC机上实现相应的软件和驱动程序，进行数据的传输和处理。

具体的实现方法和细节，可以参考相关的开发文档和资料。

单片机与PC机通信1. 引言随着物联网的发展，单片机在各个领域中的应用越来越广泛。

在许多场景中，单片机与PC机的通信是必不可少的。

本文将介绍单片机与PC机通信的原理、常用的通信方式，以及如何实现单片机与PC机的通信。

2. 通信原理单片机与PC机通信的原理是通过串行通信实现的。

串行通信是一种逐位传输数据的通信方式，数据的传输速率较低，但占用的引脚少，适合单片机与PC机之间的通信。

3. 通信方式单片机与PC机之间的通信方式有多种，常见的方式包括：- 串口通信：使用串口通信可以方便地实现单片机与PC机之间的数据传输。

串口通信需要通过串口线连接单片机和PC机，单片机通过串口发送数据，PC机通过串口接收数据。

- USB通信：通过USB接口连接单片机和PC机，可以实现高速的数据传输。

USB通信需要使用USB转串口模块或者USB转串口芯片来实现。

- 以太网通信：通过以太网接口连接单片机和PC机，可以实现远程的数据传输。

以太网通信需要使用以太网模块或者以太网芯片来实现。

4. 实现单片机与PC机通信的步骤下面将介绍如何实现单片机与PC机的通信。

以串口通信为例，步骤如下：4.1. 硬件连接首先，需要通过串口线连接单片机和PC机。

单片机的串口引脚连接到串口线的发送端和接收端，PC机的串口引脚连接到串口线的接收端和发送端。

确保连接正确可靠。

4.2. 单片机程序编写在单片机上编写程序，使其能够通过串口发送数据给PC机。

根据单片机的型号和开发平台，选择相应的串口通信库或者使用底层的串口驱动程序来实现串口通信功能。

4.3. PC机程序编写在PC机上编写程序，使其能够通过串口接收来自单片机的数据。

根据PC机的操作系统和编程语言，选择相应的串口通信库或者使用底层的串口驱动程序来实现串口通信功能。

4.4. 通信测试与调试编写完成的单片机程序和PC机程序可以进行通信测试与调试。

首先确保单片机和PC机之间的连接没有问题，然后运行单片机程序和PC机程序，观察数据的发送和接收情况。

单片机与PC机串行通信一、实验要求单片机的串行口经MAX232（实际使用MAX202，二者功能兼容）电平转换后，与PC 串口相连，实现单片机和PC的通信。

二、实验目的1、掌握单片机串行口软件编程和硬件使用方法；2、了解Proteus虚拟终端的使用；3、了解PC超级终端（串口调试助手）和RS232的使用。

三、实验电路及连线硬件连接表注意事项：（1）实验箱上各模块是独立供电，实验时需要用到的模块都要给它提供电源，即+5V接口都要接到电源模块的+ 5V电源接口，GND接口可以不用接（默认实验箱上的GND网络都接在一起了），千万不要把+5V接口接到GND接口上，短路烧坏保险管。

（2）硬件连接表都是按照C语言编写的仿真工程连接硬件，适用于AT89S52、ATmega16单片机， PIC16F877A单片机请参照仿真工程接线，若做实验时用到汇编工程，请参照汇编工程里面的仿真电路连接硬件。

（3）RS232接口通过串口线与PC相连，打开串口调试助手，真确设置波特率，在串口调试助手界面观看实验现象。

四、实验说明1、主要知识点概述：本实验用到的主要知识点是：MAX232工作原理和Proteus虚拟终端使用。

（1）在简单的应用中，最常用的是MAX232电路。

它只需要有3条线即可完成通信，分别是第二脚RXD , 第3脚TXD ，第5脚GND。

串行通信与单片机之间的接口：RS-232C采用负逻辑规定逻辑电平，-5V—-15V为逻辑“1”电平，5V—+15V为“0”电平。

由于串行通信的电平逻辑定义是+15V（低电平0），-15V(高电平1) 而单片机中分别用5V ,0V 来表示1,0 它们之间必须通过电平转换才可以完成通信。

（2）此设计中将两个虚拟终端按图示挂于电路中，属性分别设置如下：VT1：VT2：2、实验效果说明：MCU不停向PC机发送数据,在屏幕上显示公司网站!等信息。

不同的单片机实验效果不同，具体请参照仿真的实验现象。

（C51编程）实训报告学院名称:福建船政交通职业学院专业:11计算机控制技术题目:单片机与PC机串口通信组别:第一组组员姓名:池清清，黄倩滢，蓝春燕学号:114103101,114103111,114103116 指导教师:朱其祥，黄炳乐，武光信，陈明，任慧1实训要求与任务 (1)1.1要求 (1)1.2任务 (1)2程序代码 (1)3程序运行平台 (3)4总体设计 (3)5串行通信方案设计 (4)6 PROTEUS仿真 (5)7结论 (6)摘要串行口是计算机与外部设备之间进行数据交换的重要介质，所以串行通信在工程中有着广泛的应用。

这种通信的实现，主要是靠上位PC机与下位单片机组成的二级系统通过RS232进行通信。

此次设计通过计算机输入数据通过串口传送给单片机进而在LED上显示，使学生进一步巩固所学的单片机系统硬件知识，C语言程序设计方法，计算机通信原理，计算机可视化程序设计，综合性很强，学生得到很大的锻炼。

关键词：单片机PC机串口通信把COMPIM 放在仿真电路图中，当仿真运行起来之后，送到COMPIM 3 号引脚的串行数据，将会通过PC 机的COM1 串行口输出，如果在PC 机的COM1 串行口外接一条电缆，可将串行数据送到其它的硬件设备上。

同样道理，其它的硬件设备送到PC 机的COM1 的串行数据，也会在COMPIM 的号引脚出现，送到仿真电路里面。

由于COMPIM 组件内部，自带RS-232 和TTL 的电平转换功能，因此不需要再使用电平转换芯片。

5.2 利用VSPD 软件7结论这次实训，有很多的心得体会，有关于单片机与串口通信方面的，更多的是关于人与人之间关系方面的。

在这短短一周期间，我得到了很多老师与同学的帮助。

本组对单片机并不是很熟悉，理论联系不了实际。

串口调试与软件安装令我们束手无策了。

后来请教我们班的同学，看他边做边给我们讲解。

最后调试成功，完成了本程序。

最后说明对这次实训的感受，课堂教学考虑到大多数同学的需求，主要强调“基本”—基本知识、基本理论、基本方法、基本技能。

单片机与PC机串口通讯学生：何绍金学号：201203870408专业班级：自动化1202指导老师：杨东勇2014年12月一、实验目的学习PC机的串口通讯原理。

二、实验设备统一电子开发平台。

三、实验要求单片机与电脑串口通讯，将单片机与电脑相连，借助串口调试助手，单片机发送“which led is light?”，串口调试助手中输入1-8个数字中一个，相应的led点亮，单片机再发送“which led is light?”消息提示输入下一个需要点亮的灯。

通讯波特率：9600bps，信息格式：无校验位＋8个数据位＋1个停止位，传送方式，单片机采用中断方式接收信息。

四、实验原理鉴于8051单片机输入、输出电平均为TTL/CMOS电平，而计算机配置的是RS232标准串行接口，使用的是RS232标准电平（逻辑0：+3V～+15V,逻辑1：约-3V～-15V），二者的电气规范不一致，因此要完成PC机与单片机的数据通讯，必须进行电平转换。

这里，我们介绍Sipex公司的SP3232电平转换专用芯片[7]。

1．SP3232的工作原理SP3232的引脚如图1所示。

图1 SP3232引脚图SP3232管脚定义如表1所示：SP3232的内部包括3个部分:充电泵电压变换器，发送(传输器)，以及接收装如图2”。

2．实验原理图实验原理图如图3所示。

图3 单片机与PC机串口通讯实验硬件原理图图4-2六、实验思考题如果PC机连续发送数字字符，如何避免错漏接收字符？答：利用中断判断是否接受完一个数字字符，接受完后再接收下一个数字字符。

附：实验源代码;********************ASM汇编实验*******************; 工程：; 晶振: 11.0592M;*************************************************//#include "REG_MPC82G516.INC" /* 如果用到MPC82G516的特殊寄存器请包含这个头文件*/ORG 0000HAJMP MAINORG 0023HAJMP INT_COM1MAIN:MOV SCON,#50H ;;MOV TMOD,#20H ; ;设置波特率MOV TH1,#0FDH ; ;SETB TR1;SETB EA;允许总的中断SETB ESMOV R1,#01H ;发送消息判断标志，1 代表发送，0 代表不发送CALL SHOW ;发送显示灯选择消息LOOP:CALL LED1SJMP LOOPINT_COM1:PUSH PSW ;保存寄存器数据。

单片机与PC机串口通信电路1.概述部分在当今社会中信息数据的传输越来越重要，其中单片机与PC机串口通信也用的越来越广泛，故设计了单片机与PC机串口通信电路，采用AT89C51单片机为主控芯片，借助于MAX232芯片，实现单片机与PC机实现串口通信，可以在pc机上用串口调试助手发送和接收数据，电路中可以通过拨码开关设置数据，通过LED数码管显示接收的数据的功能。

2.系统组成部分2.1.系统组成框图图1 系统组成框图本系统采用AT89C51单片机为主控芯片，通过232接口来实现PC机与单片机之间进行通信，PC机上用串口可以发送接收数据，也可以通过拨码开关进行数据的设置，通过LED数码管（两位）显示接收的数据的功能。

2.2 系统的单元电路2.2.1系统的供电电路图2 系统的供电电路本电路采用+5V供电，采用电源抽头的形式，经过一大一小两个电容分别滤除低频和高频杂波。

2.2.2 系统的主控制器电路图3 系统的主控制器电路2.2.3 232接口电路MAX232实现TTL(CMOS)电平与RS232电平转换的功能。

它有两大优势：1.单电源5V供电，它内部有倍压电路，将5V可以转换成+12V和—12V，而MAX其它系列的芯片需要接双电源，如MAX231，MAX239等。

2.MAX232可以完成两路数据的输入和输出。

另外不同的芯片外接的电容值不一样，MAX232接的是0.1uf。

2.2.4数码管显示电路显示电路采用的是两个共阳极数码管的形式，采用的是74HC595的驱动形式3.软件控制流程单片机上电后，电源指示灯亮，在设置好端口和波特率后，采用字头（A5）+字长(数据的长度)+数据+校验（采用总和校验的方式）的通信协议的方式，进行数据的发送和接收，若数据的字头不是A5，则被认为是干扰数据，这组数据放弃接收，继续接收下一组数据，若数据的字长不在规定的范围内或接收的数据发生数据中断，可以采取没30US查询一次的方式，连续查询100次，查询100次后若数据仍然没有接到，则认为数据错误，每次将发送的数据通过串口显示在PC上,通过拨码开关来调节数据也可以发送数据，将数据显示在数码管上。

西华大学实验报告（理工类）开课学院及实验室：机械学院机械工程专业实验中心实验时间：年月日至月日1．实验目的（1）学习Keil编译软件的使用、调试、程序下载的方法；（2）掌握PWM调节LED指示灯亮度的原理及编程方法；（3）掌握STC89C52单片机I/O端口的控制和使用方法；（4）掌握单片机与上位机串口通讯的原理及程序实现；（5）掌握AD转换、LCD显示的编程实现；（6）对单片机的串口通讯、PWM控制、AD转换、LED指示灯、LED数码管，及按键、定时器/计数器进行综合应用。

2．实验设备PC机、keil编译软件、proteus仿真软件，单片机实验板、STC_ISP_V4793．实验内容在上位机界面设计八个按钮（或者复选框）及指示灯，当按下按钮（或者选中复选框）时，下位机P1口对应的八个指示灯变亮，同时上位机界面上对应的指示灯也变亮；关闭时类似。

4．实验电路图 STC89C52主控芯片图 LED流水灯图 USB转串口5．实验程序#include""#define uchar unsigned char#define uint unsigned intuchar date;//存储串行口数据void int_t1()//初始化程序{SCON=0x50;//设置串行口为工作方式1，并允许接收数据TMOD = 0x20;//设置计数器为方式2PCON=0X00;//SMOD=0，32分频TH1 = 0xFD;//设置波特率为9600TL1 = 0xFD;ES=1;//打开接收中断EA=1;//打开总中断TR1=1;//打开计数器T1}void main(){ P1=0xff;//P1口灯全灭int_t1();//初始化程序while(1){//当接收到字符1时，对应第一个灯（0xfe=）亮if(date =='1'){P1=0xfe;}if(date =='2'){P1=0Xfd;}if(date =='3'){P1=0Xfb;}if(date =='4'){P1=0Xf7;}if(date =='5'){P1=0Xef;}if(date =='6'){P1=0Xdf;}if(date =='7'){P1=0Xbf;}if(date =='8'){P1=0X7f;}}}void mov_t1() interrupt 4{date=SBUF;//取出接收到的数据RI = 0;//清除接收中断标志位}6．实验结果上位机输入字符5，如图所示，则下位机第5个灯亮，如图所示。

单片机与pc机串口通信单片机与 PC 机串口通信在现代电子技术领域，单片机与 PC 机之间的串口通信是一项非常重要的技术。

它为各种应用场景提供了便捷的数据传输方式，使得单片机系统能够与强大的 PC 机进行有效的信息交互。

首先，让我们来了解一下什么是单片机。

单片机，也被称为微控制器（MCU），是一种集成了 CPU、内存、I/O 接口等多种功能于一体的小型芯片。

它在各种电子设备中扮演着“大脑”的角色，负责控制和协调设备的运行。

而 PC 机，作为功能强大的通用计算机，拥有丰富的资源和强大的处理能力。

那么，为什么要实现单片机与 PC 机的串口通信呢？原因有很多。

一方面，通过串口通信，PC 机可以向单片机发送控制指令，实现对单片机所控制设备的远程操作。

另一方面，单片机可以将其采集到的数据实时传输给 PC 机，以便在 PC 机上进行进一步的处理、分析和存储。

串口通信的原理其实并不复杂。

它是一种基于串行数据传输的通信方式，通过发送和接收一系列的二进制位来实现信息的传递。

在串口通信中，数据以一位一位的顺序依次传输，相比于并行通信，虽然速度较慢，但具有线路简单、成本低、可靠性高等优点。

要实现单片机与 PC 机的串口通信，需要一些硬件和软件的支持。

在硬件方面，通常需要一个串口转换芯片，将单片机的 TTL 电平（通常为 0 5V）转换为 PC 机所使用的 RS232 电平（通常为－10V 到＋10V）。

常见的串口转换芯片有 MAX232 等。

此外，还需要连接相应的数据线，将单片机的串口引脚与 PC 机的串口接口相连。

在软件方面，对于单片机来说，需要编写相应的串口通信程序，设置串口的工作模式、波特率、数据位、停止位等参数，并实现数据的发送和接收功能。

而对于 PC 机，通常可以使用各种编程语言，如 C+＋、C、Python 等，通过调用操作系统提供的串口通信库来实现与单片机的通信。

｀｀｀cinclude ＜reg52h>void initUART(）｛TMOD ＝ 0x20; ／／设置定时器 1 为模式 2TH1 ＝ 0xfd; ／／波特率 9600TL1 ＝ 0xfd;TR1 ＝ 1; ／／启动定时器 1SCON ＝ 0x50; ／／工作方式 1，允许接收｝void sendByte(unsigned char dat)｛SBUF ＝ dat;while （！TI)；／／等待发送完成TI ＝ 0; ／／清除发送标志｝void main(）｛initUART(）；while （1)｛sendByte(＇A'）；delay_ms(1000)；｝｝｀｀｀在这个示例中，首先通过｀initUART` 函数对串口进行初始化设置，包括波特率等参数。

本设计是根据我们所学习的单片机课程，按照大纲要求对我们进行的一次课程检验，是进行单片机课程训练的必要任务，也对我们掌握单片机应用有很大的帮助。

掌握单片机技术是一门不可或缺的技术，对我们将来的工作以及生活和学习都有很密切的联系。

近年来，随着电子技术和微机计算机的迅速发展，单片机的档次不断提高，其应用领域也在不断的扩大，已在工业控制、尖端科学、智能仪器仪表、日用家电、汽车电子系统、办公自动化设备、个人信息终端及通信产中得到了广泛的应用，成为现代电子系统中最重要的智能化的核心部件。

本单片机系统采用AT89S51控制，整个硬件系统由A/D、D/A转换、LED显示、键盘、串行通信等模块组成。

本设计只完成了单片机部分的开发设计，没有设计外部的采集和控制电路。

因为没有外部采集电路，所以不能完成具体的测量功能，要完成具体的测量功能（如测量压力、温度、湿度）还要配上外部的各种传感器采集电路和相应的软件。

若配上采集电路和相应的软件就能将测量结果用LED数码管十进制显示出来，其中包括了A/D、D/A转换，还可以用按键来控制，进行人机对话；系统中设置了5个按键，其中1个是复位键，其余的4个键，用程序来控制实现不同的功能。

之所以没有设计外部采集电路是因为设计了外部采集电路系统的功能就比较单一，不方便系统功能的外部扩展。

该系统还能实现单片机与PC机的串行通信和编程的下载、软件设计的时钟显示。

关键词：单片机AT89C51，串行通信，A/D转换，D/A转换，LED数码管显示1、课程设计说明 (1)1.1课程设计内容 (1)1.2任务分析与设计思路 (1)1.3总体方案设计 (1)2、引言 (2)2.1单片机与PC机串行通信研究背景 (2)2.2单片机与PC机串行通信研究目的和意义 (2)3、实验设备 (3)3.1 Proteus (3)3.1.1 Proteus软件简介 (3)3.1.2 Proteus软件仿真 (4)3.2 汇编软件keil c51 (4)3.2.1 汇编软件 (4)3.2.2汇编编程 (4)4、相关参考程序内容 (4)4.1资料转移指令 (4)4.2算术指令 (5)4.3逻辑指令 (5)4.4控制转移类指令 (6)4.5位变量指令 (6)5、相关硬件内容 (7)5.1MCS-51 (7)5.2Virtual Terminal(VT) (7)5.3COMPIM器件 (8)6、流程图 (8)7、源程序 (10)8、汇编结果 (14)9、电路连接 (14)10、小结 (15)参考文献 (16)附录 (17)1、课程设计说明1.1课程设计内容运用所学单片机、模拟和数字电路等方面的知识，完成单片机与PC计算机的串口接口设计。

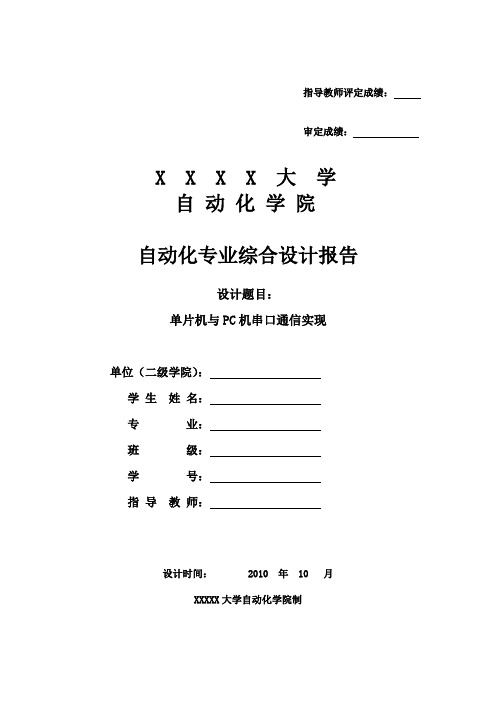

指导教师评定成绩：审定成绩：X X X X 大学自动化学院自动化专业综合设计报告设计题目：单片机与PC机串口通信实现单位（二级学院）：学生姓名：专业：班级：学号：指导教师：设计时间： 2010 年 10 月XXXXX大学自动化学院制摘要计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯合并航通讯二种方式。

由于串行通讯具有使用线路少、成本低，特别是在远程传输时，避免了多条线路不一致而被广发采用。

在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。

RS-232C接口（又称EIA RS-232C）是目前最常用的一种串行通讯接口。

它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”，该标准规定采用一个25个脚上的DB25连接器，对连接器的每一个脚的信号内容加以规定，还对各种信号的电平加以规定。

随着计算机技术尤其是单片机微型技术的发展，人们已越来越多地采用单片机来对一些工业控制系统中如温度、流量和压力参数进行检测和控制。

PC机具有强大的监控和管理能力，而单片机则具有快速及灵活的控制特点，通过PC机的RS-232串行接口与外部设备进行通讯，使许多控制系统中常用到的一种通信解决方案。

因此如何实现PC机与单片机之间的通讯具有非常重要的现实意义。

【关键词】：串口通信单片机 PC机串口目录摘要 (1)目录 (2)1.设计题目 (3)1.1题目内容 (3)1.2实现目标 (3)1.3设计要求 (3)2.设计报告正文 (3)2.1串行通信概述 (3)2.1.1串行通信的原理 (3)2.1.2 8051单片机的串行接口结构 (4)2.1.3串行通信的数据传送方式 (5)2.2通信协议的采用 (6)2.3电平转换设计 (7)3.调试结果（负责部分） (9)3.1二进制的调试 (9)3.2字符串的调试 (9)2. 3波特率的调试 (10)4.设计总结 (12)4.1调试中遇到的问题及解决方法 (12)4.2心得体会 (12)参考文献 (13)单片机与PC机串口通信实现1.设计题目1.1题目内容单片机与PC机串口通信实现1.2实现目标1.掌握串口通信基本原理；2.掌握一种单片机基本操作与实现；3.熟悉和掌握VB程序编写；1.3设计要求1.设计电路原理图，并搭建电路；2.编制PC机与单片机通信的协议；3.完成单片机和PC机软件编写与调试；4.测试并完成报告。

单片机与pc机的串口通信曹元山07电信工220071201010一．PC与单片机串行通信控制背景和意义：计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式。

由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。

在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。

RS-232-C接口(又称EIA RS-232-C)是目前最常用的一种串行通讯接口。

它是在1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

随着计算机技术尤其是单片微型机技术的发展，人们已越来越多地采用单片机来对一些工业控制系统中如温度、流量和压力等参数进行检测和控制。

PC 机具有强大的监控和管理功能，而单片机则具有快速及灵活的控制特点，通过PC机的RS-232串行接口与外部设备进行通信，是许多测控系统中常用的一种通信解决方案。

因此如何实现PC机与单片机之间的通讯具有非常重要的现实意义。

二．串行通信接口常用PC机串行接口有3种：PS／2接口用于连接键盘和鼠标；RS232C串行接口一般用来实现PC机与较低速外部设备之间的远距离通信；USB通用串行总线接口是现在比较流行的接口，它最大的好处在于能支持多达127个外设，外设可以独立供电，也可以通过USB接口从主板上获得500 mA@+5 V的电流，并且支持热拔插，真正做到即插即用。

PC机的3种串行接口都可以用于与外设之间的数据通信，PS／2接口由于是专用于键盘和鼠标，在PC机的编程处理上要麻烦一些，而且在多数情况下，其他外设还不能占用。

智能电子版电子报/2002年/11月/03日/第012版/PC机与单片机的通信实验江西王强喜欢单片机的朋友可不要错过这个实验 PC机与单片机通信实验。

单片机本身就是一个CPU,它能够执行和处理指令,假若想再用PC机去控制它,可以从这个实验开始。

PC机与单片机的通信,一般都是用串行口。

其波特率和数据位由自己设定(请参照汇编语言实现串行口通信)。

硬件电路如附图所示。

芯片MC1488和M C1489的作用是通过电平转换使得RS-232的逻辑电平与一般微处理器单片机的逻辑电平一致。

PC机汇编语言收发程序如下:STACK SEGM ENT PARASTACK STACKDB256DUP(0)STACK ENDSDATA SEGM ENTDATA ENDSCODE SEGM ENT PARAPUBLIC CODEASSUM E CS:CODE,DS:DATAPUSH DSM OV AX,0PUSH AXM OV AX,DATAM OV DX,AXASSUM E DS:DATAM OV DX,3FB H;初始串口M OV AL,80HOUT DX,ALM OV DX,3F8HM OV AL,60HOU T DX,ALMOV DX,3F9HMOV AL,0OU T DX,ALMOV DX,3FBHMOV AL,0B HOU T DX,ALMOV DX,3F9HMOV AL,0OU T DX,ALSEN:M OV DX,3FDHIN AL,DXMOV AH,1;从键盘接收一个字符INT21HMOV DX,3F8H;发送OU T DX,ALMOV AH,2INT21HMOV AH,4CHiINT21HCODE ENDS单片机接收程序:MOV TM OD,#20HMOV TL1,#0F4HMOV TH1,#0F4HMOV SCON,#50HMOV PCON,#00HSET B TR1;初始化并设波特率WAIT:JNB T1,WAIT;开始接收CLR RIMOV DPTR,#0FF21H;送LED显示地址M OV A,#01HM OV@DPT R,AM OV A,SBUFM OV DPTR,#CODE M OV A,@A+DPTRMOV DPT R,#0FF22HMOVX@DPTR,A;接收数据送显示SJMP WAITCODE DB0C0H,!!;LED代码表根据数码管为共阳/共阴确定。

单片机与PC机之间的通信例程1. 引言单片机与PC机之间的通信是嵌入式系统开发中非常重要的一部分。

通过单片机与PC机之间的通信，可以实现数据传输、命令控制等功能。

本文将介绍单片机与PC 机之间通信的基本原理以及编写通信例程的步骤。

2. 单片机与PC机通信原理单片机与PC机之间的通信可以通过串口（UART）或者USB接口实现。

串口是一种常见且简单的通信方式，适用于低速数据传输。

USB接口则具有更高的传输速率和更复杂的协议，适用于高速数据传输和复杂的控制。

2.1 串口通信原理串口通信使用两根线（TXD和RXD）进行数据传输。

发送端将数据通过TXD线发送到接收端，接收端通过RXD线接收数据。

发送端和接收端需要使用相同的波特率（Baud rate）进行通信，波特率决定了每秒钟传输的位数。

2.2 USB通信原理USB通信使用四根线进行数据传输：VCC（供电）、GND（地线）、D+、D-（数据线）。

USB接口还包括一个复杂的协议，如USB1.1、USB2.0、USB3.0等。

3. 编写通信例程的步骤编写单片机与PC机之间的通信例程，需要以下步骤：3.1 确定通信方式首先需要确定使用串口通信还是USB通信。

根据实际需求选择合适的通信方式。

3.2 配置硬件根据选择的通信方式，配置单片机和PC机的硬件接口。

如果使用串口通信，需要连接TXD和RXD线；如果使用USB通信，需要连接VCC、GND、D+、D-线。

3.3 编写单片机程序根据单片机的型号和开发环境，编写单片机程序。

程序中需要包含对串口或USB接口的初始化配置以及数据传输或命令控制的代码。

3.4 编写PC机程序在PC机上编写相应的程序，用于与单片机进行通信。

根据选择的通信方式，编写串口或USB接口相关的代码。

在使用串口通信时可以使用Python中的serial库进行串口读写操作。

3.5 测试与调试将编写好的单片机程序烧录到单片机中，并运行PC机程序。

通过监视器或调试工具查看数据传输情况，并进行必要的调试。

单片机与PC机串行通信的毕业论文设计说明设计说明：单片机与PC机串行通信一、设计目标和背景单片机与PC机之间的串行通信通常是通过串口实现的，本设计旨在实现单片机和PC机之间的数据交互和通信。

串行通信可以使单片机与PC机之间实现高效的数据传输，为数据监测、数据采集和控制等应用场景提供便捷的解决方案。

二、设计内容和方法1.硬件设计硬件设计主要包括串口电路和通信线路的设计。

（1）串口电路的设计：根据通信要求，选择适当的串口芯片，并与单片机相连，实现串口的输入和输出。

（2）通信线路的设计：选择合适的通信线路，将单片机与PC机相连，确保数据传输的可靠性。

2.软件设计软件设计主要包括单片机程序和PC端程序的编写。

（1）单片机程序设计：通过单片机程序实现串口的初始化配置、数据的接收和发送等功能，实现单片机与PC机之间的数据通信。

（2）PC端程序设计：通过PC端程序实现串口的初始化配置、数据的接收和发送等功能，实现PC机与单片机之间的数据通信。

三、功能实现1.单片机发送数据给PC机：单片机通过串口将数据发送给PC机，PC机通过串口接收数据并进行处理。

2.PC机发送数据给单片机：PC机通过串口将数据发送给单片机，单片机通过串口接收数据并进行处理。

3.实现数据的双向交互：单片机和PC机之间实现双向数据交互，在一方发送数据的同时，另一方可以接收数据并进行处理。

四、设计思路和关键技术1.串口配置：在单片机和PC机端分别进行串口的初始化配置，包括波特率设置、数据位设置、校验位设置等，确保两端的串口通信参数一致。

2.数据传输机制：设计合适的数据传输机制，例如通过帧头和帧尾进行数据包的标识和校验，保证数据的完整性和正确性。

3.中断处理：利用中断机制实现单片机的串口数据接收，在接收到数据时及时进行处理，提高单片机的响应速度。

4.编码和解码：设计合理的编码和解码算法，实现数据的传输和处理。

五、预期结果和应用价值通过以上设计思路和关键技术的实现，可以实现单片机与PC机之间的串行通信。

论文题目：单片机与计算机串行通信的设计学号：学生姓名：周爽学院：电气与电子工程学院专业：电气工程及其自动化班级：指导教师：林志琦2013年1月第1章设计任务及性能指标1.1系统开发背景和系统设计的意义自单片机出现至今，单片机技术已走过了近20年的发展路程。

纵观20年来单片机发展历程可以看出，单片机技术的发展以微处理器(MPU)技术及超大规模集成电路技术的发展为先导，以广泛的应用领域为拉动，表现出较微处理器更具个性的发展趋势。

与此同时在市场上以单片机为核心控制器的产品更是层出不穷，各种家用电器、智能仪器仪表、医疗器械、机电一体化、实时工业控制、交通领域无不用到单片机。

从目前单片机的发展趋势来看，单片机控制技术已成为电子设计技术及计算机技术不可缺少的一个重要部分，因此单片机系统在电子世界里有着较好的前景，进行单片机的系统开发设计在当今电子领域有着重大的意义。

1.2设计目标该设计要求实现：设计串行通信接口，实现与PC机的通信，完成键盘输入指令，控制发光二极管的状态。

设计结果要求：完成电路的设计，完成软件程序的编写（包括流程图和部分源代码）。

1.3设计任务该设计题目包括四个个部分，分别为：1.及性能指标设计任务（包括设计背景及意义）；2.系统硬件设计（包括各模块的硬件电路设计、主要芯片的介绍等）；3.系统软件设计（包括主程序流程图的设计、控制算法）；4.系统的调试（包括硬件调试和软件调试）：5.结论1.4设计原理单片机的串行口除了可用作与其他单片机的通信外，还能作为与普通计算机通信的通道，从而使得单片机在通信与控制领域得到了广泛的应用。

串行通讯方式具有使用线路少、成本低，适合远程传输。

PC机与单片机之间由RS-232C接口相连，在计算机的串行口都是公头，称为DB－9P。

而可插入公头的是母头，称为DB－9S。

计算机通过串口软件发送和显示数据，发送的数据通过晶片MAX232传到单片机中，并由LED数码管显示出来。

实验单片机与PC机串口通信（C51编程）实验要求：1、掌握串行口的控制与状态寄存器SCON2、掌握特殊功能寄存器PCON3、掌握串行口的工作方式与其设置4、掌握串行口的波特率（bond rate）选择任务：1、实现PC机发送一个字符给单片机，单片机接收到后即在个位、十位数码管上进行显示，同时将其回发给PC机。

要求：单片机收到PC机发来的信号后用串口中断方式处理，而单片机回发给PC机时用查询方式。

采用软件仿真的方式完成，用串口调试助手和KEIL C，或串口调试助手和PROTEUS分别仿真。

需要用到以下软件：KEIL，VSPD XP5（virtual serial ports driver xp5.1虚拟串口软件），串口调试助手，Proteus。

（1）虚拟串口软件、串口调试助手和KEIL C的联调首先在KEIL里编译写好的程序。

打开VSPD，界面如下图所示：（注明：这个软件用来进行串口的虚拟实现。

在其网站上可以下载，但使用期为2周）。

左边栏最上面的是电脑自带的物理串口。

点右边的add pair，可以添加成对的串口。

一对串口已经虚拟互联了，如果添加的是COM3、COM4，用COM3发送数据，COM4就可以接收数据，反过来也可以。

接下来的一步很关键。

把KEIL和虚拟出来的串口绑定。

现在把COM3和KEIL绑定。

在KEIL中进入DEBUG模式。

在最下面的COMMAND 命令行，输入mode com3 9600,0,8,1 %分别设置com3的波特率、奇偶校验位、数据位、停止位assign com3 <sin> sout %把单片机的串口和COM3绑定到一起。

因为所用的单片机是%AT89C51，只有一个串口，所以用SIN，SOUT，如果单片机有%几个串口，可以选择S0OIN，S0OUT，S1IN，S1OUT。

（以上参数设置注意要和所编程序中设置一致！）打开串口调试助手可以看到虚拟出来的串口COM3、COM4，选择COM4，设置为波特率9600，无校验位、8位数据位，1位停止位（和COM3、程序里的设置一样）。
