建筑归档图纸的正确折法[1]

标准归档图纸折叠方法标准归档图纸折叠方法一、要求装订归档的：1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

此主题相关图片如下：1.gif此主题相关图片如下：2.gif2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：此主题相关图片如下：3.gif4、A3图纸折叠成A4大小的标准成方法：此主题相关图片如下：4.gif5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：此主题相关图片如下：5.gif此主题相关图片如下：6.gif此主题相关图片如下：7.gif二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下图：此主题相关图片如下：8.gif此主题相关图片如下：9.gif附录D 竣工图图纸折叠方法D.0.1 一般要求1 图纸折叠前应按裁图线裁剪整齐，其图纸幅面应符合下表规定：图 1注：①尺寸代号见图1；②尺寸单位为毫米。

2图面应折向内，成手风琴风箱式。

3 折叠后幅面尺寸应以4#图纸基本尺寸（297×210mm ）为标准。

4 图纸及竣工图章应露在外面。

5 3#~0#图纸应在装订边297mm 处折一三角或剪一缺口，折进装订边。

D.0.2 折叠方法 1 4#图纸不折叠。

23#图纸折叠如图2（图中序号表示折叠次序，虚线表示折起的部分，以下同）。

3 2#图纸折叠如图3。

4 1#图纸折叠如图4。

5 0#图纸折叠如图5。

D.0.3 工具使用图纸折叠前，准备好一块略小于4#图纸尺寸（一般为292×205mm ）的模板。

折叠时，应先把图纸放在规定位置，然后按照折叠方法的编号顺序依次折叠。

3#图纸折叠示意（图 2）b1#图纸折叠示意（图4）0#图纸折叠示意（图5）。

A0、A1、A2、A3图纸折叠方法-中国国家标准一、图纸要求装订的折叠方法折叠成A4：1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：4、A3图纸折叠成A4大小的标准成方法：折叠成A35、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：4、A3图纸折叠成A4大小的标准成方法：（一）字母类1、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）COL,*COLOR（设置颜色）LA,*LAYER（图层操作）LT,*LINETYPE（线形）LTS,*LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT,*ATTDEF（属性定义）ATE,*ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POL YGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *Insert（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHATCH（填充）3、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键*ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）AutoCAD 2000快捷命令的使用PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, *显示全图5、尺寸标注：DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量) （二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SA VE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）常用功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO（正交）CAD常用快捷键AIT+O+C--颜色（以下省AIT+O）+N--线型+L--图层+W--线宽+S--文字样式+D--表注样式+Y--打印样式+P--点样式+M--多线样式+V--单位样式+T--厚度+A--圆形界线+R--重命名绘图用（直接命令）：OT--单行文字T --多行文字B --创建块（重）I --插入块（重）A --弧线MI--镜像M --移动（关于这个命令还是试试吧）SC--比例LEN--拉伸（重）F1~F11的作用：F1---帮助F2---文本窗口F3---对象捕捉F4---（忘了）F5---等轴测平面F6---坐标F7---栅格F8---正交F9---捕捉F10--极轴追踪F11--对象追踪顺便加个金属材质的调节数据吧，我用觉得这个效果好些，也许用的到：金属：100/20/50，反光100CAD常用快捷键AutoCAD2002快捷键3A---使用物成3D阵列3DO---旋转空间视角3F---创建3F面3P---指定多线段的起点A---圆弧AA---计算机面积和周长AL---对齐AR---阵列ATT---属性定义ATE---块属性B---定义块BH---定义图案填充BO---创建边界BR---打断C---圆CH---修改物体特性CHA---倒直角COL---颜色CO---复制D---标注设置DAL---标注DAN---角度标注DBA---圆弧标注DCE---圆心标记DCO---连续标注DDI---测量圆和圆弧直径DO---同心圆环DOV---修改标注变量DRA---标注半径DIV---等分DI---测量DT---输入文本DV---相机调整E---删除ED---修改文本EL---椭圆EX---延伸EXIT---退出EXP---输出数据EXT---拉伸F---倒圆角FI---选择过滤器G---对象编组GR---选项H---填充HE---关联填充I---插入图元IMP---输入文件IN---布尔运算合集IO---插入文档程序L---线LA---图层编辑LE---文字注释LEN---修改对象长度等数值LI---对象特性显示LO---布局选项LS---命令历史纪录LTC---线型设置LWC---线宽设置LTS---新线形比例因子MC---移动ME---等分ML---多样线MT---文本OS---捕捉设置O---偏移OP---选项orBIT---旋转P---平移Pl---连续线Po---点Pol---多边形PR---选项PRE---页视图面文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.PRINT---打印PU---清理PE---修改多段线REA---重画REN---重命名REC---矩形REV---旋转成三维面RO---旋转物体S---拉伸SCL---缩放SCR---脚本文件SEC---切实体SHA---着色SL---切面SN---指定捕捉间距SP---拼写检查SPL---样条曲线SI---文字样式SU---布尔运算TO---自定义工具栏TOR---三维圆环TR---修剪UC---用户声标UNI---合并三维体V---视图VP---视点设置W---编写块X---分解XA---样参照文件XB---外部参照锁定XC---剪裁XL---参考线XR---外部参照管理Z---缩放1,绘制线LINE L构造线xline XL多线mline ML多段线pline PL正多边形polygon POL矩形rectang REC圆弧rc A圆circle C样条曲线spline SPL椭圆ellipse EL插入块insert I创建块block B图案填充bhatch BH; H多行文字mtext MT2,修改删除erase E复制对象copy CO镜像mirror MI偏移offset O阵列array AR移动move M旋转rotate RO缩放scale SC拉伸stretch S修剪trim TR延伸extend EX打断于点break BR打断break BR倒角chamfer CHA圆角fillet F分解explode X特性匹配matchprop MA放弃CTRL+Z U实时平移pan P实时缩放zoom Z特性CTRL+1 ; CH放弃U CTRL+Z清除DEL3、标注及其设置标注样式管理器DIMSTYLE D, DST创建坐标点标注DIMORDINATE DOR创建线性尺寸标注DIMLINEAR DLI创建圆或圆弧的中心线或圆心标记DIMCENTER DCE 创建对齐线性标注（斜向）DIMALIGNED DAL创建圆和圆弧的直径标注DIMDIAMETER DDI创建圆和圆弧的半径标注DIMRADIUS DRA创建角度标注DIMANGULAR DAN创建形位公差标注TOLERANCE TOL4,其它F1 帮助F2 文本窗口F3 对象捕捉F4 数字化仪F5 等轴测平面F6 坐标F7 栅格F8 正交F9 捕捉F10 极轴F11 对象捕捉追踪CTRL+N 新建CTRL+O 打开CTRL+C 关闭CTRL+S 保存CTRL+A 另存为CTRL+V 打印预览CTRL+P 打印CTRL+D 发送度%%D正负号%%P直径符号%%C。

A0、A1、A2、A3图纸折叠方法-中国国家标准
一、图纸要求装订的折叠方法
（一）折叠成A4：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：
（二）折叠成A3
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：。

一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按下列图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

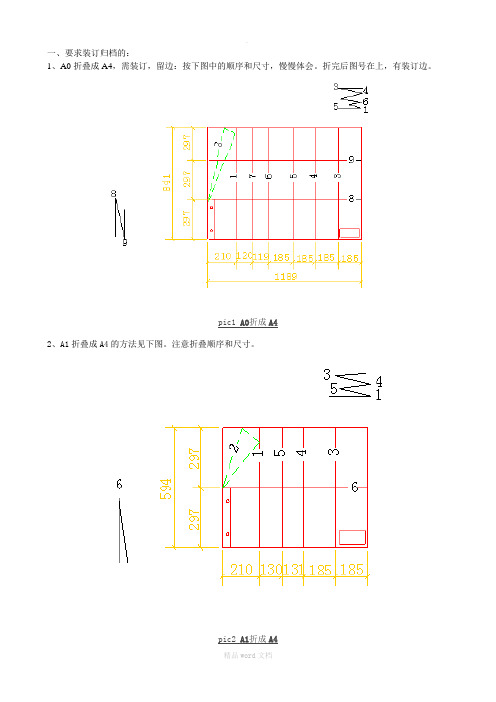

pic1 A0折成A4
2、A1折叠成A4的方法见下列图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下列图：
pic3 A2折成A4 4、A3图纸折叠成A4大小的标准成方法：
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
pic5 A0折成A3
pic6 A1折成A3
pic7 A2折成A3
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下列图：
pic8 A0折成A4〔不装订〕
pic9 A1折成A4〔不装订〕pic10 A2折成A4〔不装订〕
pic11 A3折成A4〔不装订〕。

A0、A1、A2、A3图纸折叠方法-中国国家标准
一、图纸要求装订的折叠方法
折叠成A4：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：
折叠成A3
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：。

各种工程图纸折叠方法
一、图纸要求装订的折叠方法
折叠成A4：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：
折叠成A3
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：
白图、蓝图，一般都要折叠成A3或A4的大小。

折叠的方法也不完全一样，一般把图纸折成A3，A4的尺寸，并把图号等折在外面看得到就行了。

对于有严格要求的来说：其实折叠图纸是有国家标准的，呵呵！不知道了吧！
一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下图：。

档案图纸折叠方法在日常工作中，我们经常需要处理各种各样的档案和图纸，而正确的折叠方法不仅可以节省空间，还可以保护文件不被破坏。

下面将介绍一些常见的档案图纸折叠方法，希望能对大家有所帮助。

首先，我们来讨论一下普通文件的折叠方法。

对于一般的文件，我们可以采用“三折”或“四折”方法。

首先将文件平铺在桌面上，然后根据文件的大小和厚度，确定折叠的次数。

接着，将文件的一端向内折叠，再将另一端向内折叠，最后将两端对折即可。

这样折叠后的文件会更加整齐，不易破损。

对于较大的图纸，我们可以采用“Z字折叠”或“门折叠”方法。

首先将图纸平铺在桌面上，然后将图纸的一端向内折叠成Z字形状，接着将另一端向内折叠，最后将两端对折即可。

这样折叠后的图纸可以有效地减小体积，方便存放和携带。

除了以上介绍的方法，还有一些特殊文件的折叠方法。

比如，对于地图类文件，我们可以采用“十字折叠”方法，将地图依次向内折叠，最后形成一个小正方形。

对于长条形文件，我们可以采用“对角折叠”方法，将文件的一端向内对折，再将另一端向内对折，最后将两端对折成一个小正方形。

需要注意的是，无论采用何种折叠方法，我们都应该注意保持文件的整洁和平整。

在折叠过程中，要尽量避免出现折痕和皱纹，以免影响文件的使用和保存。

另外，在折叠完成后，最好使用夹子或橡皮筋将文件固定好，避免在携带和存放过程中出现散落或损坏的情况。

总的来说，正确的档案图纸折叠方法可以帮助我们更好地管理和保护文件，提高工作效率。

希望以上介绍的方法能够对大家有所帮助，也希望大家在日常工作中能够重视文件的整理和保护工作，让工作更加顺利和高效。

一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

pic1 A0折成A4
2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
pic3 A2折成A4 4、A3图纸折叠成A4大小的标准成方法：
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
pic5 A0折成A3
pic6 A1折成A3
pic7 A2折成A3
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下图：
pic8 A0折成A4（不装订）
pic9 A1折成A4（不装订）
pic10 A2折成A4（不装订）
pic11 A3折成A4（不装订）。

图纸折叠方法图纸折叠是工程施工中常见的操作，正确的折叠方法可以提高施工效率，减少错误和浪费。

本文将介绍几种常见的图纸折叠方法，希望能对大家有所帮助。

首先，我们来介绍最基本的图纸折叠方法。

在折叠图纸之前，我们需要准备好必要的工具，比如折叠板或者折叠尺。

将图纸平铺在桌面上，然后根据需要将图纸对折，确保对折线是直的，角度是准确的。

接着，用手或者折叠板将图纸按照对折线进行折叠，注意力要集中，力度要均匀，避免出现折痕不整齐或者偏斜的情况。

最后，将折叠好的图纸按照需要进行整理，可以使用夹子或者橡皮筋固定，以免在搬运或者使用过程中出现散失或者混乱。

除了基本的折叠方法，还有一些特殊的图纸折叠技巧，比如平行折叠和交叉折叠。

平行折叠是将图纸按照平行线进行多次折叠，可以将大幅度的图纸折叠成小巧的尺寸，便于携带和存放。

而交叉折叠则是将图纸按照交叉线进行折叠，可以将图纸折叠成多层，便于查阅和比对。

在实际工程中，图纸折叠的方法也会因为图纸的尺寸和内容而有所不同。

比如对于大幅度的图纸，可以采用多次平行折叠的方法，将其折叠成小块，便于携带和使用。

而对于需要频繁查阅的图纸，可以采用交叉折叠的方法，将其折叠成多层，方便快速翻阅。

除了折叠方法，图纸的标识和整理也是非常重要的。

在折叠图纸之前，我们需要在图纸上标注清楚内容和编号，避免折叠后出现混乱和错误。

折叠好的图纸也需要进行整理，可以按照工程阶段或者使用频率进行分类和标记，方便快速查找和使用。

总的来说，图纸折叠是工程施工中不可或缺的一环，正确的折叠方法可以提高工作效率，减少错误和浪费。

希望大家能够在实际工作中灵活运用各种折叠方法，提高工作效率，确保施工质量。

以上就是关于图纸折叠方法的介绍，希望能对大家有所帮助。

如果还有其他问题，欢迎大家留言讨论。

祝大家工作顺利！。

A0、A1、A2、A3图纸折叠方法-中国国家标准
一、图纸要求装订的折叠方法
折叠成A4：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：
折叠成A3
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：。

图纸折叠标准图纸折叠是工程设计和施工中常见的操作，正确的折叠方式不仅可以保护图纸，还可以方便使用和存储。

本文将介绍图纸折叠的标准方法，希望对大家有所帮助。

首先，折叠图纸前需要准备好干净整洁的桌面或者平整的地面。

确保图纸表面没有灰尘或者杂物，以免影响折叠效果。

接下来，将图纸平铺在桌面上，确保图纸的四边对齐。

然后按照以下步骤进行折叠：1. 首先将图纸的上边和下边对折，使得上下边重合。

用手指轻轻压平折线，确保折线整齐清晰。

2. 然后将图纸的左边和右边对折，使得左右边重合。

同样要用手指压平折线，确保折线整齐清晰。

3. 接着将图纸按照设计要求进行进一步的折叠。

一般来说，可以按照比例尺进行折叠，或者按照设计图纸上的标注进行折叠。

4. 最后，将折叠好的图纸进行整理，可以使用图纸夹或者橡皮筋固定好，以免在携带或存放时出现散乱。

需要注意的是，折叠图纸时要轻柔细致，避免出现折痕不整齐或者纸张破损的情况。

另外，在折叠过程中要注意保持手部清洁，以免污染图纸表面。

除了以上介绍的基本折叠方法，还有一些特殊图纸的折叠方式需要特别注意。

比如大幅图纸的折叠，需要至少两人合作进行，以确保图纸不会在折叠过程中出现破损或者变形。

又如复杂结构的图纸，可能需要按照特定的步骤和顺序进行折叠，以确保最终的折叠效果符合设计要求。

总的来说，图纸折叠标准是工程设计和施工中必不可少的一环，正确的折叠方式可以保护图纸，方便使用和存储。

希望大家在工程设计和施工中能够按照标准的图纸折叠方法进行操作，确保图纸的完整性和清晰度，提高工作效率和质量。

通过本文的介绍，相信大家对图纸折叠标准有了更清晰的认识，希望能够在实际操作中加以运用，提高工作效率，保护好每一份图纸。

一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

pic1 A0折成A4
2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
pic3 A2折成A4 4、A3图纸折叠成A4大小的标准成方法：
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
pic5 A0折成A3
pic6 A1折成A3
pic7 A2折成A3
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下图：
pic8 A0折成A4（不装订）
pic9 A1折成A4（不装订）
pic10 A2折成A4（不装订）
pic11 A3折成A4（不装订）感谢您的支持与配合，我们会努力把内容做得更好！。

竣工图—图纸折叠方法
1、图纸折叠前应按裁图线裁剪整齐，其图纸幅面应符合下表规定：
2、图面应折向内，成手风琴箱式
3、折叠后幅面尺寸就以4#图纸基本尺寸为标准
4、图纸及竣工图章应露在外面
5、3-0号图纸应在装订边297处折一三角或剪一缺口，拆进装订边
折叠方法
1、4号图纸不折叠
2、3号图纸折叠如图2（序号为折叠次序，虚线表示折起部分）
3、2号图纸折叠如图3
4、1号图纸折叠如图4
5、0号图纸折叠如图5
工具使用
图纸折叠前，准备好一块略小于4号图纸尺寸（292*205）的模板。

折叠时，应先把图纸放在规定位置，然后按照折叠方法的编号顺序依次折叠。

档案图纸折叠方法在日常工作和生活中，我们经常需要处理各种各样的文件和图纸，而正确的折叠方法不仅可以使文件整齐有序，还可以节省空间，方便存放和携带。

下面将介绍几种常见的档案图纸折叠方法，希望对大家有所帮助。

首先，我们来介绍一种常见的文件折叠方法。

将文件平放在桌面上，先将文件的左边和右边各往中间折叠一次，使得两边的边缘对齐。

然后再将下边和上边各往中间折叠一次，使得整个文件呈现出一个长方形的形状。

最后，将文件的两端再次往中间折叠，这样就完成了文件的折叠。

这种方法适用于较大的文件，可以使得文件整齐紧凑，方便存放和携带。

其次，对于图纸的折叠方法，一般有两种常见的方式。

第一种是将图纸先横向折叠，然后再纵向折叠，使得图纸呈现出一个较小的正方形形状。

这种方法适用于较大的图纸，可以减小图纸的体积，方便携带和存放。

另一种方法是将图纸按照比例进行多次折叠，使得图纸呈现出较小的长方形形状。

这种方法适用于较长的图纸，可以使得图纸整齐紧凑，方便存放和携带。

除了以上介绍的方法外，还有一些特殊类型的文件和图纸，需要采用特殊的折叠方法。

比如，对于地图类的图纸，可以采用将图纸按照比例进行多次折叠，使得图纸呈现出一个较小的正方形形状，方便携带和使用。

对于一些特殊形状的文件，可以根据实际情况进行折叠，使得文件整齐有序，方便存放和携带。

总的来说，正确的档案图纸折叠方法可以使得文件整齐有序，方便存放和携带。

在实际工作和生活中，我们应根据文件和图纸的大小、形状和特点，选择合适的折叠方法，使得文件和图纸能够得到有效的整理和保管。

希望以上介绍的折叠方法能够对大家有所帮助，谢谢阅读！。

A0、A1、A2、A3G竣工归档图纸折叠方法—GB
一、A4图纸要求装订的折叠方法：
各种尺寸的图纸折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

1、A0折叠成A4的方法见下图。

注意折叠顺序和尺寸。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：
二、A3图纸要求装订的折叠方法：
各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：1、A0图纸折叠成A3大小的标准成方法：
2、A1图纸折叠成A3大小的标准成方法：
3、A2图纸折叠成A3大小的标准成方法：
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸折完后图号在上，有装订边。

2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：
4、A3图纸折叠成A4大小的标准成方法：。

一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。

折完后图号在上，有装订边。

pic1 A0折成A4
2、A1折叠成A4的方法见下图。

注意折叠顺序和尺寸。

pic2 A1折成A4 3、A2图纸折叠成A4尺寸的标准方法见下图：
pic3 A2折成A4 4、A3图纸折叠成A4大小的标准成方法：
pic4 A3折成A4
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
pic5 A0折成A3
pic6 A1折成A3
pic7 A2折成A3
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下图：
pic8 A0折成A4（不装订）
pic9 A1折成A4（不装订）
pic10 A2折成A4（不装订）
pic11 A3折成A4（不装订）
