东方红水泥有限责任公司质量管理体系管理文件作业指导书煤磨中控操作说明书编号：版本：发布日期： 2009年月日实施日期： 2009年月日目录1总则2职责权限3操作说明3.1控制回路3.2工艺流程简介4开车前的准备5开、停车顺序6操作参数的调整7常见故障及处理8交接班制度9附设备分组表、规格表1总则1.1本说明书仅适用于东方红水泥厂煤磨系统中控操作岗位。

1.2执行东方红水泥有限责任公司的有关规章制度。

2职责权限2.1接受生产值班经理的指挥，负责煤粉制备系统生产的正常运行所管辖设备的安全；同时负责对煤磨岗位的巡检工的工作和安全的管理。

2.2根据工艺部下达的操作参数标准和质量部下达的质量控制标准控制煤磨系统的操作；确保参数稳定、准确，产品的产量、质量符合公司的要求，从而完成各种经济技术指标。

2.3严格按作业指导书操作，并对过程参数和产品质量及时记录，确保操作规范、记录真实。

2.4负责煤粉制备系统、煤粉输送系统以及所有收尘系统的正常运行，根据情况指挥相关人员对设备进行巡检及维护，确保设备运行正常。

2.5严格按操作规程操作，确保本系统无安全事故发生、并负责对下属进行专业知识培训和安全教育。

2.6负责本系统的卫生和环保,按”5S”要求做好本岗位的工作。

2.7检修期间，指挥、协调本系统人员配合机电维修人员搞好设备检修工作，并参加试车和验收。

3操作说明3.1控制回路3.1.1阀门(2713a)的开度。

通过煤磨出口气体负压来自动调节阀门(2713a)的开度，达到稳定煤磨出口气体负压。

3.1.2定量皮带称（2704、2705、2706）的喂料量。

通过煤磨进出口的压差来自动调节定量皮带称（2704、2705、2706）的喂料量，达到稳定磨内压差。

3.1.3阀门(2618) 的开度。

通过煤磨出口温度来自动调节阀门(2618) 的开度，达到稳定出磨温度。

3.2工艺流程简介3.2.1煤磨工艺流程原煤由汽车运输进厂卸入露天堆场，通过铲车铲入料仓，经板喂机（1201）入环锤式破碎机（1202），破碎后由胶带输送机（1203）、移动堆料机（1602），以连续合成方式堆入原煤圆形预均化堆场。

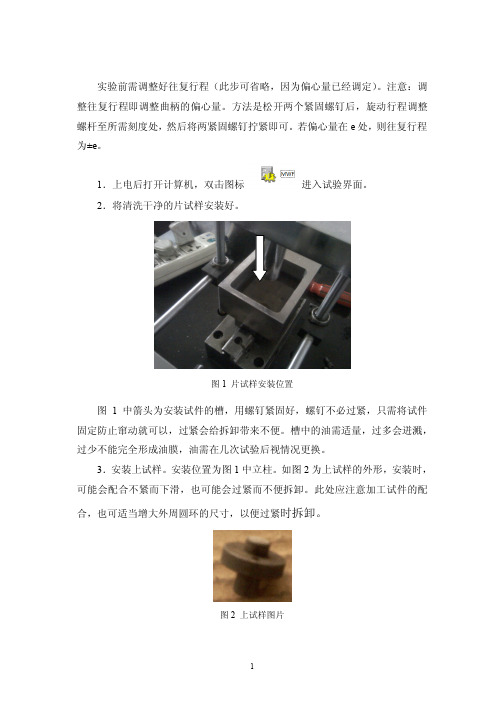

实验前需调整好往复行程（此步可省略，因为偏心量已经调定）。

注意：调整往复行程即调整曲柄的偏心量。

方法是松开两个紧固螺钉后，旋动行程调整螺杆至所需刻度处，然后将两紧固螺钉拧紧即可。

若偏心量在e处，则往复行程为±e。

1．上电后打开计算机，双击图标进入试验界面。

2．将清洗干净的片试样安装好。

图1 片试样安装位置
图1中箭头为安装试件的槽，用螺钉紧固好，螺钉不必过紧，只需将试件固定防止窜动就可以，过紧会给拆卸带来不便。

槽中的油需适量，过多会迸溅，过少不能完全形成油膜，油需在几次试验后视情况更换。

3．安装上试样。

安装位置为图1中立柱。

如图2为上试样的外形，安装时，可能会配合不紧而下滑，也可能会过紧而不便拆卸。

此处应注意加工试件的配合，也可适当增大外周圆环的尺寸，以便过紧时拆卸。

图2 上试样图片
4．将所需试验载荷施加到设定值。

注意：此步骤时需在未加载荷前将软件的试验力及摩擦力调零，点击按钮。

5．在计算机试验界面输入所需试验参数，如试验时间或试验次数，往复频率等。

（如试验时间3600s，频率5Hz）
6．在检查无误后点击“开始”键即进入试验程序，并实时绘制摩擦力试验曲线和试验力曲线。

待试验进行至设定时间或设定次数时，试验随即停止。

7．试验结束后，卸下试样片，并清洗干净进行观察或称重等。

试验方法由研究者自行制定或按相关标准进行。

使用说明书产品名称 MB3600/1000/490风扇磨煤机沈阳重型机械集团有限責任公司2005.11.25目录1.前言 (2)2.用途 (2)3.风扇磨煤机的装置及运转 (2)4.工具及辅具 (10)5.概括说明 (10)6.风扇磨煤机的运转管理和监控 (11)7.安全措施说明 (14)8.风扇磨煤机的准备试车及停车 (15)9.无负载的磨合运转 (16)10.磨机带负载运转 (17)11.风扇磨煤机的使用、维护和修理 (17)12．可能出现的故障及消除方法 (28)附页一 (30)附页二 (31)附页三 (32)附页四 (33)附页五 (34)附页六 (35)附页七 (36)附页八 (38)附页九 (39)附页十 (40)附页十一 (41)1.前言1.1 本使用说明书适用于研究为中国伊敏电厂所提供MB3600/1000/490风扇磨煤机的结构，经济技术特点及使用性能。

同时，风扇磨煤机作为其使用、维修及保养的技术指南。

1.2 根据打击轮的旋转方向，风扇磨煤机分左旋和右旋。

如果从电机方向看，左旋风扇磨煤机打击轮按顺时针方向旋转，右旋风扇磨煤机打击轮按逆时针方向旋转。

1.3 在研究风扇磨煤机时，必须要有与设备一起提供的指导安装使用说明书。

1.4 制粉系统的使用说明应参照粉状燃料锅炉安装使用规则。

2. 用途2.1风扇磨煤机用于将褐煤磨至粉末状态，同时，将原煤烘干并将粉气混合物通过制粉系统运至锅炉炉膛；2.2风扇磨煤机可以在粉尘制备系统中连续工作，允许的最大压力是-0.1MPa。

3. 风扇磨煤机的装置及运转3.1 保障指数3.1.1 每台风扇磨煤机的生产能力不小于82t/h。

6台机器（另有一台维护，一台备用）同时加工褐煤。

3.1.2 风扇磨煤机粉碎煤的最大粒度为30mm，直到研磨粉碎煤能通过0.09mm筛孔。

3.2 风扇磨煤机由以下几个部件组成：--- 引入管 1个--- 密封隔断挡板（在磨煤机入口） 1个--- 打击轮 1个--- 大门 1个--- 风扇磨煤机机壳 1个--- 轴承箱底座 1个--- 轴承箱 1个--- 弹性柱销联轴器 1个--- 主电机 1个--- 联轴器防护罩 1个--- 分离器（上部—出口调节栅板及电动执行机构、中部和下部） 1个--- 安全防爆阀 4个--- 安全阀管道（用户自备） 4个--- 润滑油站（包括润滑管路） 1个--- 电控柜 1个--- 基础部（包括成套安装部件） 1个3.3与风扇磨煤机整机另增加提供：--- 成套工具及辅助装置--- 轴承拆装装置--- 打击轮静平衡装置3.4 风扇磨煤机按整套机组供货。

第一篇磨煤机使用和操作说明1. 代号和技术数据代号Z G M 113分K、N、G三个型号,N型,不表示磨环滚道平均半径cm磨煤机辊式中速技术数据煤种范围煤种烟煤,部分贫煤和部分褐煤发热量 16～31MJ/kg表面水份≤18%可磨性系数 HGI=40～80哈氏可燃质挥发份 16～40%原煤颗粒 0～40mm=15～40%煤粉细度 R90磨煤机技术数据=16%, HGI=80, W Y=4% 标准研磨出力当R90额定功率 512 kW电动机额定功率 650 kW电动机电压 6000 V电动机转速 990 r/min电动机旋转方向逆时针正对电机输入轴磨煤机磨盘转速 r/min磨煤机旋转方向顺时针俯视通风阻力≤6410 Pa磨机额定空气流量 kg/s磨煤机磨煤电耗量 6～10 kW·h/t 100%磨煤机出力2. 工作原理ZGM113磨煤机是一种中速辊盘式磨煤机,其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成;原煤从磨机的中央落煤管落到磨环上,在离心力作用下将原煤运动至碾磨滚道上,通过磨辊进行碾磨;三个磨辊沿圆周方向均布于磨盘滚道上,碾磨力则由液压加载系统产生,通过静定的三点系统,碾磨力均匀作用至三个磨辊上,这个力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础见图1―1;原煤的碾磨和干燥同时进行,一次风通过喷嘴环均匀进入磨环周围,将从磨环上切向甩出的煤粉吹送至磨机上部的分离器,在分离器中进行分离,粗粉被分离出来返回磨环重磨,合格的细粉被一次风带出分离器;图1―1 磨煤机加载传递系统“受力状态图”难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室,被刮板刮进排渣箱,由人工或由自动排渣装置排走定时清理;见图1―2;ZGM113型磨煤机采用鼠笼型异步电动机驱动;通过立式伞齿轮行星齿轮减速机传递力矩;减速机还同时承受因上部重量和碾磨加载力所造成的垂直负荷;为减速机配套的润滑油站用来过滤、冷却减速机内的齿轮油,以确保减速机内部件的良好润滑状态;配套的高压油泵站通过加载油缸既可对磨煤机施行加载又可使磨辊升降实现磨煤机空车启动;通常一台磨配有一台密封风机,也可一台机组几台磨共用一台密封风机,密封风用于磨煤机传动盘处对于负压运行此处密封取消、拉杆关节轴承处和磨辊处的密封;维修磨煤机时,在电动机的尾部连接盘车装置;图1―2 磨煤机“沸腾区”示意图3.部件介绍台板基础台板基础主要包括减速机基础台板、电动机基础台板、地脚螺栓盒、拉杆座和盘车台板,各台板调整固定后,二次灌浆时埋入基础;电动机台板、减速机台板、拉杆座,通过地脚螺栓固定在基础中,盘车装置台板通过地锚和膨胀螺栓固定在基础中;润滑油站和高压油站通过膨胀螺栓固定在基础上;电动机电动机为高启动转矩异步电动机,型号YMSQ600-6,额定功率650kW,额定电压6000V,990转/分钟,防护等级IP54级,绝缘等级F级;磨煤机启动前,先要检查旋转方向;有关详细内容参见电动机制造厂家YMSQ600-6型６５0kW高启动转矩异步电动机使用说明书;联轴器电动机与减速机之间用联轴器传递功率,磨煤机启动前,必须首先要检查旋转方向;减速机减速机为SXJ160型立式伞齿轮行星减速机,减速机既传递磨盘的转矩又承担磨辊加载力及磨煤机振动产生的冲击力;有关详细内容参见本说明书第三篇SXJ160型减速机使用和维护说明;机座机座主要承受磨煤机上部机壳和分离器等大型部件的重量和磨煤机工作中通过机壳导向装置传到机壳上的水平方向的扭转动载荷;机座下部容纳减速机,上部安装机座密封装置,上方一侧留口接排渣箱;排渣箱排渣箱包括液压滑板落渣门和排渣箱体;液压滑板落渣门装在机座上,液压滑板落渣门用于控制一次风室与排渣箱之间石子煤排放口的隔绝;高压油站的高压油通过落渣门框架上的液压油缸,执行液压落渣门的开关动作;落渣门上的弹簧给门板施加压紧力,保持落渣门的密封性;液压滑板落渣门设有开、关位置指示;排渣箱体上装有排渣门,排渣门采用硅酸盐耐火纤维绳密封;注意：液压滑板落渣门与排渣门的开关必须严格遵循操作规程,液压滑板落渣门关闭后,排渣门才能打开;排渣门关闭后,液压滑板落渣门才能打开;防止高温热风喷出,保证运行安全;机座密封装置MG4机座密封装置由密封壳体、过渡环、石墨密封环和弹簧等组成;整个装置通过过渡环安装在机座顶板上;密封壳体和传动盘中部密封止口形成密封风室,由密封空气入口向内供气;密封壳体下部的两圈石墨密封环分为20段,靠弹簧箍紧在传动盘上形成浮动式密封,以防止安装和运行中轴的偏心所引起的损坏;采用石墨材料制成的密封环,具有密封效果好、耐磨损等优点;此外,采用石墨密封环有利于现场维修更换,在一定范围内有自动补偿磨损的作用;磨煤机正压运行时,为确保此处的密封作用,必须保证密封风室内密封风压高于一次风室内一次风压△P≥2kPa,该压差值是受监控的;密封风绝大部分经密封壳体上部间隙吹入一次风室,少部分漏到大气中,这样就起到了防止一次风室中含粉尘的一次风向外泄漏的作用,改善磨煤机周围环境;传动盘及刮板装置传动盘与减速机采用刚性连接,用来传递扭矩,它装在减速机的输出传动法兰上,通过20条M48的螺栓和输出传动法兰紧固,上部装有磨盘;磨运行时,减速机的输出力矩通过输出传动法兰和传动盘接触面间的摩擦力传递给传动盘,传动盘通过上部三个传动销带动磨盘转动;传动盘除了传递扭矩外,同时承受上部的加载力和部件重量,并通过减速机的推力瓦把力传递给减速机机体和磨煤机基础;传动盘上对称装有两个刮板装置,随传动盘转动;刮板和一次风室底部正常间隙是8～10毫米,当运行磨损后,间隙变大,可通过刮板的紧固螺栓调整此间隙;磨环及喷嘴环磨环及喷嘴环由旋转部分和静止部分组成,旋转部分包括磨环托盘、衬板12件、锥形罩等组成,这些部件在传动盘的带动下转动;喷嘴叶片与磨环托盘铸成一体,跟随磨盘旋转;静止部分是静环,它固定在机壳上;旋转部分与静止部分的间隙是5mm;衬板嵌在磨环托盘内,通过楔形螺栓紧固注意衬板与磨环托盘的接合面、全部螺栓;的螺纹部分,要涂MoS2锥形盖板的作用是把从落煤管落下的煤均匀布到磨盘上,并可防止水和煤粉漏到传动盘下面的空间内;磨辊装置磨辊装置由辊架、辊轴、辊套、辊芯、轴承、油封等组成;磨辊位于磨盘和压架之间,倾斜15°,由压架定位;使用过程中辊套是单侧磨损,磨损达一定深度后可翻身使用,以合理利用材料;磨辊是在较高温度下运行,其内腔的油温较高可达110℃,为保证轴承良好润滑采用高粘度、高粘度指数、高温稳定性良好的合成烃SHC高温轴承齿轮油,每个磨辊注油29升,油密封由两道油封完成,第一道油封密封外部环境,第二道油封密封内部润滑油,两道油封之间填有耐温较高的润滑脂,用来润滑第一道油封的唇口;磨辊内有大小两种轴承,大轴承是圆柱滚子轴承,小轴承是双列向心球面滚子轴承,二个轴承分别承受磨辊的径向力和轴向力;辊架的作用是把通过铰轴的加载力传给磨辊,它与密封风系统连接的活动管路连接,密封风通过辊架内腔流向磨辊的油封外部和辊架间的空气密封环,密封风在此形成清洁的环形密封,防止煤粉进入损坏油封,同时又有冷却磨辊温度作用;在辊架处的辊轴端部装有呼吸器,它使密封风和内部油腔相通,消除不同温度和不同压力下产生的不良影响,以保证油腔内的正常气压和良好环境;辊轴上设有测量油位探测孔,用后拧上丝堵;压架装置压架为等边三角形结构,其上装有导向块;液压加载系统通过拉杆加载装置将加载力加在压架三个角上;压架底部装有铰轴座;压架上均设有导向定位结构,以便于工作时定位和传递切向力;导向块处间隙的调整应以三根拉杆轴线对正基础上拉杆座中心为准;铰轴装置铰轴装置由铰轴座和铰轴两部分构成;;铰轴座安装在压架底部,铰轴穿过铰轴座上的铰轴孔将磨辊辊架与压架连接起来;铰轴的作用是把液压加载力传给磨辊,并可使下面的磨辊绕着铰轴线在一定范围内自由摆动,以实现挤压和碾磨的运动,提高碾磨效率；同时,通过液压系统提升压架,可以实现提升磨辊的功能;机壳机壳由机壳体、防磨保护板、导向装置、热风口、拉杆密封、检修大门、各种检查门及防爆蒸汽管路等组成;机壳下部和机座焊在一起,上部通过螺栓和分离器连接;机壳内表面装有防磨护板用以防止煤粉对机壳内壁的冲刷;机壳下部与机座顶板及传动盘、旋转喷嘴环一起构成一次风室;机壳上部三个凸出部位中装有压架导向装置,用于压架的垂直导向和限制压架随磨辊转动,以及压架对三个磨辊轴交汇之几何中心的控制;机壳上有一个检修大门、三个磨辊检查门磨辊加油及安放检测元件和两个一次风室检查门检修刮板组件和事故排渣;拉杆从机壳穿出处有拉杆密封装置,保证煤粉不外泄同时拉杆又可以自由地上下移动；一次风口连接一次风管道,一次风口上有防爆蒸汽进口,在正常启停磨煤机或紧急停磨煤机时,必须通过防爆蒸汽管路向磨煤机内喷入消防蒸汽,以防止煤粉在磨煤机内自燃或爆炸;拉杆加载装置由拉杆、球面调心轴承、接近开关、测量标尺及拉杆连接套等组成;拉杆上部通过球面调心轴承连接于上压架上,经拉杆密封由机壳上引出,下部通过连接套与加载油缸连接一体;拉杆上还装有可显示出磨煤机煤层深度及研磨件磨损状况的测量装置,在磨煤机操作运行期间便可从外部了解上述情况;接近开关可示出磨在运行及检修时磨辊抬起和下降到位的情况;加载油缸磨煤机有3个加载油缸,按120度均布,每个缸体上安装一个蓄能器,油缸上部与拉杆相连,下部装有关节轴承,利用它将油缸固定在基础的拉杆座上;油缸直径为200mm,活塞杆直径为100mm,活塞行程为300mm,额定压力为20MPa;分离器磨煤机防爆能力为,主要由分离器壳体、折向门、内锥体、回粉挡板、折向门操作器、出粉口、落煤管等组成;作用是将碾磨区送来的气粉混合物中的粗颗粒分离出来,通过回粉挡板返回碾磨区,符合燃烧要求的煤粉通过出粉口送入锅炉;煤粉细度的调整是通过操作折向门操作器联动调整折向门的开度来实现;折向门的开度一般为25°~80°;正常工作角度约45°,最佳工作角度应经磨煤机试验确定;分离器栏杆检修维护工作人员可以从机座平台通过垂直爬梯登上分离器顶部,进行运行测试、维护检修工作;密封管路系统由密封风机来的密封风分三路到达磨辊密封、拉杆密封和机座密封部位;通往各处的密封风管路上均设有橡胶伸缩节,以减少磨煤机振动对外的传递;到机座密封和拉杆密封管路上装有蝶阀,用于分配风量;磨初期运行时,在不影响密封风和一次风差压的情况下,把蝶阀刻度调到适当位置,待磨损后期,差压变化时再作相应调整;到磨辊的密封风由分离器外部环形风管进入磨煤机,在内部又通过三个垂直的配有关节球轴承的风管进入辊架;防爆蒸汽系统防爆蒸汽分别从一次风室、机壳、分离器三处入磨,用于磨煤机启动和停止过程中防爆;蒸汽入口用户应自备疏水器以防止水进入磨内;高压油管路系统高压油管路系统是连接高压油站与加载油缸和排渣系统的,包括进油管路及回油管路;润滑油系统稀油润滑系统是连接稀油站与减速机的,包括进油管路及回油管路;高压油站高压油站为加载、排渣油缸提供操作动力,实施磨辊加载、启停时抬起和下降磨辊以及排渣关断门开闭,详细内容见第四篇高压油系统使用和维护说明;稀油站稀油润滑站是专供减速机循环冷却润滑油用的;详细内容见第五篇XYZ250-L稀油站使用和维护说明;磨辊密封风管分配到磨辊的密封风通过分离器环形风管及内部三个垂直的风管进入辊架,垂直管道一端固定在辊架上,另一端用关节轴承连接到分离器密封风管道上,这样可避免碾磨振动对其产生的影响;与关节球轴承配合的青铜套受关节球轴承摆动和窜动的影响易磨损,所以应经常检查、维护,必要时更换;铭牌铭牌组件包括制造厂铭牌以及支架等,支架焊接在机壳体上的易观察处;机座平台检修维护工作人员可以从零米层通过梯子登上机座平台,进行运行检测、维护检修等工作;专用工具制造厂向用户提供以下磨煤机设备安装、测量及检修所需用的专用工具：磨辊专用工具耐磨衬板专用工具传动盘专用工具减速机专用工具盘车装置拉杆专用工具基础安装专用工具检修小车注：分离式液压千斤顶为共用工具;4．使用、操作要求概述为防止磨煤机内煤粉自燃或爆炸,在操作运行中必须严格遵守有关操作规程和说明,正确使用防爆消防蒸汽;磨煤机检修时,必须要有挂牌制度,必须停磨并关闭磨煤机入口和出口阀门;检修过程中要严禁电动机合闸,要严防危及人身安全的事故因素发生;磨煤机运行过程中,所有的检修门、人孔门、手孔盖等必须禁闭,未经许可严禁打开;为防止煤粉在输粉管道内堵塞,并确保从分离器内正确输出煤粉,要保证磨煤机的一次风量达到规定的最小风量值;运行时,应确保关闭消防蒸汽通入管道上的电动阀门关闭,手动阀门打开;磨煤机能够把一定粒度的原煤碾磨成合格的煤粉,但不容许诸如金属块、石块、木块和其它粗硬异物进入磨煤机内,否则将影响磨煤机的使用寿命；也不容许棉丝、铁丝、炮线等杂物进入磨煤机内,因为这些条状、线状杂物会缠住分离器的折向门,影响分离器的正常功能以及煤粉存积而引起着火;所以,输煤系统应具有完善的清除杂物的设施;碾磨部件耐磨件采用高铬铸铁制成,此种材料易脆裂、易热裂;所以要避免碰撞冲击和加热;基于此原因,ZGM113型中速辊式磨煤机除低速盘车外,只容许磨辊抬起来后启动,或磨盘上布定量煤后启动;绝不容许磨盘上无煤启动;每次启动磨煤机时,要及时检查和清除排渣箱的渣料,要监视电动机电流情况,要有连锁保护,要在报警极限值以下运行,要注意磨煤机的振动值;磨煤机制造厂家对于在超报警极限值情况下运行引起的损坏不承担责任;磨煤机运行时的性能调整煤粉细度调整煤粉细度变化和分离器折向门开度、磨辊碾磨力、给煤量、一次风量大小等因素有关;磨初次运行时,折向门开度、磨辊加载力只作暂时决定;其中折向门开度暂定45°,加载力见第节;磨煤机运行最佳工况,及满足锅炉燃烧的经济煤粉细度,须经磨煤机正常运行超过1000小时之后,通过性能试验得出;试验主要包括：调整最佳折向门开度、最佳碾磨力和适当的一次风量等;磨运行过程中,如果折向门磨损严重,回粉挡板关闭不严或挂有异物会影响煤粉分离,所以应经常检查、维护;磨煤机出力及磨辊加载性能调整①根据磨煤机出力大小,变更调整磨辊的加载力;②变加载是由给煤机的电流信号,控制比例溢流阀压力大小,变更蓄能器和油缸的的油压,来实现加载力的变化;③磨煤机的极限加载力为304kN,在运行一段时间后,其最佳加载力,应通过磨煤机性能试验决定;对于本系统,采用满负荷运行较经济;技术数据如下：加载油压： MPa～加载力：25 %～100 %,即76kN～304kN出力范围：25 %～100 %④磨煤机出力及磨辊加载特性曲线见图1―3、图1―4图1―3磨煤机出力—磨煤机加载力曲线图1―4磨煤机出力—工作油压曲线风煤比控制要求磨煤机的给煤量和一次风量可根据一次风与煤粉出力变化曲线操作见图1―5;ZGM型中速辊式磨煤机的风量,可以在标准风量上下适当变动,所以,在和用户签署磨煤机技术协议时,可根据锅炉厂和设计院的要求来制定“标准空气曲线”,以确保磨煤机一次风量与系统要求相匹配;由于各工程的出力不同,标准曲线的两段直线也不同,具体的曲线值见各工程的磨煤机技术协议;建立正确的给煤量和一次风量比率是很重要的,如果标定的一次风量、给煤量不准,不但影响负荷调节,而且影响磨煤机运行;所以在磨煤机初次运行前,应对照标准空气曲线校对给煤量和一次风量的比率,认真检查标定的给煤量和一次风量是否准确;运行期间应定期校对测量装置,防止测量装置出现质量问题使标定的给煤量和一次风量失准;图1―5 磨煤机“标准空气曲线”注意：在磨煤机运行初期,一次风量自动调节尚未投入,由运行人员手动调节磨煤机出力时,应做到增加磨出力时,先加风量,后加煤量;降低出力时,先减煤量,后减风量,以防止一次风量调节过快或风量过小造成石子煤量过多,甚至堵煤;排渣排渣是通过液压控制液压关断门的开与关,由人工定时清理排渣箱内的石子煤;或自动排渣注意清理排渣箱内的石子煤必须在滑板关断门关闭时清理;清理的间隔时间应根据运行情况来决定,运行初期应间隔半小时检查一次排渣箱,但每次启磨和停磨时必须检查或清理排渣箱,正常运行时应1～2小时检查一次排渣箱;正常运行时石子煤很少,石子煤较多主要出现在下面情况：①磨煤机启动后;②紧急停磨;③煤质较次;④运行后期磨辊、衬瓦、喷嘴磨损严重;⑤运行时磨出力增加过快,一次风量偏少即风煤比失调;其中启动磨煤机和紧急停磨引起的石子煤增多属正常情况;对于由于喷嘴喉口磨损引起的石子煤增多,应更换喷嘴;排渣注意事项：①初次运行时,排渣箱滑板关断门应先打开;②排渣箱滑板关断门未完全关闭,不得打开排渣门,防止人员烫伤;③清理排渣箱之后,应及时关闭排渣门,打开滑板关断门,避免一次风室内积渣过多损坏刮板和石子煤跑到机座碳精密封室内;磨煤机密封要求磨煤机在运行时,磨内与外部存在压力差,为防止煤粉外漏和污染磨辊内部油腔,磨煤机设有密封风系统,主要的密封点有磨辊、机座、拉杆等部位;各个密封点的要求如下：①机座密封：为防止一次风从转动的传动盘处泄漏,密封风室的密封风压必须大于一次风室内的一次风压力,密封风量约占总风量的45%;;②磨辊密封：保证磨辊密封的密封风除保证运行的正常风量外,当停磨以后应保持一定时间密封风,以防止停磨后飞扬的煤粉对磨辊油封产生不良影响;密封风保持时间见停磨煤机程序要求,密封风量约占总风量的50%;③拉杆密封：拉杆密封主要是防止关节轴承和密封环之间积粉,密封风量约占总风量的5%;;④磨一次风入口检修隔绝门密封：检修隔绝门是磨煤机停运时用于隔绝一次风,其作用有二个,其一是保证磨煤机定期维护、检修及事故停磨后的检修;其二是防止漏风污染磨辊油封和漏风量大使磨内温度升高产生不利影响;密封风要求数值如下：①密封风量是s,对应的密封风压力是：高于一次风压力②启动时密封风分管与一次风的压差值必须大于2kPa③运行时密封风分管与一次风的压差值不得低于注意事项：①需要的密封风量必须保证,绝不允许把密封风挪作它用;②组装和检修磨煤机后,应对密封风管和联箱进行检查,确保内部清洁,试密封风机时应打开通磨煤机内的密封风管接头,防止灰尘吹入磨内,最好敲击密封风管,这样可以去除附在管内壁上的异物;试毕后不要忘了联上接头;③运行期间,应定期校对一次风压、密封风压测量装置和差压报警装置,防止报警和测量装置失误影响磨煤机运行;④磨煤机停运期间,如果未投密封风,检修隔绝门必须关闭;并把一次风室检查门局部打开,从检修隔绝门漏入的微量热风从这里排出磨煤机;减速机及润滑油站的控制值参看本说明书后面有关章节5.启、停说明ZGM113型中速辊式磨煤机编制了磨煤机启停保护逻辑图见附图：图号,提出了以下几种操作：◆磨煤机启动;◆正常停磨煤机;◆快速停磨煤机;◆紧急停磨煤机;启动磨煤机顺序①启动润滑油系统参见磨煤机润滑油系统子程序逻辑图,图号2在启动磨煤机前,先启动润滑油系统;当减速机油池油温低于25℃时,先启动低速泵, 同时电加热器开始工作;减速机油池油温高于28℃时,油泵由低速切换到高速；切断加热器;当供油压力大于,减速机油温达到28 ℃,推力瓦油池油温低于50℃,表明润滑系统程序已完成启动条件润滑条件具备,以上过程是通过油系统程序控制柜控制,自动完成;②启动密封风机前,应具备以下条件：a.磨煤机进口一次风门关闭b.磨煤机冷风门关闭c.给煤机密封风挡板门打开d.原煤斗闸门打开e.磨煤机出口煤粉隔绝门打开f.一次风机启动并且一次风压建立g.盘车装置脱开h.液压关断门打开k.热工保护系统正常③建立密封风压力参见磨煤机密封风机启停保护逻辑图,图号4启动密封风机,使密封风风压分管和一次风压差值达到要求值;具备启磨条件的差压值ΔP ≥ 2 kPa④启动高压油站参见磨煤机磨辊变加载液压站子程序逻辑图,图号3加载油泵启动,调节比例溢流阀的压力值;⑤防爆消防蒸汽由于磨煤机磨盘有积煤,为防止煤粉爆炸,在一次风投入前应投入防爆消防蒸汽6～10分钟;⑥分离器出口温度控制调至启动控制⑦投一次风投一次风,吹扫磨煤机,吹扫之后,将一次风量调到略高于煤粉熄灭的最小值或磨。

设备动力部
风扇式磨煤机安全操作规程
一、应保持现场卫生的干净、整洁，破碎后的煤粉内无铁丝、钢铁
屑。

木屑、纱布头等杂物，粒度≯20mm，表面水份≯7%。

二、设备应指定专人指挥，按规范启动。

三、每次启动前都必须彻底清除磨腔下方的异物和积落箱内的杂
物，确定磨腔及所有通道内及转动部位均无异物时，进行人工
盘车后再启动。

四、风扇磨启动时间在一分钟左右均为正常。

第一次启动不起来应
待电机温度降低到接近自然温度后，才能作第二次启动。

五、风扇磨在启动和停机时都应是空载状态。

开机时，先启动风扇
磨，过三～五分钟后，缓慢调节面板上电位器，启动供煤机。

停机时，先缓慢调节面板上电位器，使电流、电压表数值为零，过5～10分钟后再停风扇。

关闭出口阀门。

叙利亚ABC项目5000T线煤磨布袋除尘器操作及维护手册DGE 公司目录第1章介绍1 除尘器的型号、技术参数1.1 脉冲式袋除尘器的特性：脉冲式袋除尘器是一个功能完整、结构简便、干式高效的除尘净化设备，它具有清灰效果好、除尘效率高、占地面积小、处理风量大、滤袋寿命长、维护管理简单、工作量小、运行可靠等特点。

在国内外被广泛用于冶金、化工、建材、电力、机械、垃圾焚烧等行业粉尘净化的主体设备。

1.2 脉冲式袋除尘器的基本组成：1、设备框架2、灰斗3、中箱体（袋室）4、花板5、上箱体（净气室）6、过滤袋7、袋笼（文氏管）8、喷吹系统（气包、脉冲电磁阀、喷吹管等）9、输灰系统 10、检修平台 11、斜梯或爬梯 12、电控系统 13、风管14、风机等。

1.3 脉冲式袋除尘器的一般流程：→→→→→1.4 脉冲式袋除尘器的工作原理：含尘气体由进风口进入装由若干滤袋的中箱体（袋室）内，经导流板的作用，使含尘气体向下流动，部分大颗粒粉尘在惯性力的作用下被分离出来，直接落入灰斗。

另部分含尘气体从中箱体的下部进入装满滤袋的过滤区，使通过滤袋的含尘气体得到净化，粉尘被分隔在滤袋的外表面，净化后的气体从滤袋内经文氏管直接进入上箱体（净气室），再通过出风管道经风机直接从烟囱里排出。

根据不同的工况条件和工艺技术要求。

通过预先设定的时间或压力差，电控系统会定期或不定期地自动启动常闭的脉冲电磁阀，一个瞬时0.5MPa 的压缩空气脉冲从气包内打出，压缩空气以极高的速度从喷射孔喷出，在高速压气周围形成一个比喷吹气流大几倍于它的诱导气流，一起经文氏管喷入滤袋内。

使滤袋急剧膨胀，引起冲击振动，同时产生瞬间的逆向气流，将附着在滤袋外表面的粉尘吹扫下来，落入灰斗，并经输灰系统排出。

1.5 袋收尘器过滤袋介绍本项目所选用过滤袋的材质是涤纶滤料生产厂家：上海Andrew滤料材质：涤纶-KL 纤维覆膜处理滤袋规格：160×4500滤料克重：550g/m 2材质型号：TE550KL处理方式：热定型-表面抛光-KL 纤维覆膜处理。

目录一、操作指导思想二、开车前的准备三、启动顺序四、操作控制五、停车操作六、现场巡检七、常见故障及处理1、磨机2、电收尘系统3、提升机4、皮带机5、螺旋输送机6、粗粉分离器7、电动执行器电动调节失灵一、指导思想1、树立安全生产、质量第一的观念，精心操作，不断总结，充分运用监测仪表，整定最佳操作参数，实现优质、高产、低消耗。

2、树立系统观念，相互协调，密切配合，四班保持时常交流操作经验，统一操作，确保磨机正常稳定运行。

3、时常保持料、球、风以及分离能力的相互适应，提高粉磨效率。

4、根据生产需要，及时调整，确保窑运行对煤粉的产、质量的要求，不影响窑的正常运行。

二、开机前的准备1、单机检查的准备1. 1 润滑加油，确保加油点、润滑点不被遗漏，润滑油号正确，润滑油路畅通，油质符合设计要求。

1. 2 设备内部检查清扫，设备周围地面清扫(保证操作安全)。

1. 3 设备冷却用水管路畅通，水质符合设计要求。

1. 4 确认元煤入库、电力、油等辅助材料保证运转需要。

1. 5 限制操作，预先检查设备、仪表，并禁止非作业人员随意操作。

1. 6 用具：调整及修正设备的工具、照明良好，通讯联络畅通。

2. 单机检查后的确认2.1 确认人孔门、检修门、捅料孔、保护盖等是否彻底密封。

2.2 确认设备内部及仓内无异物。

2.3 确认电收尘不带电(按电收尘使用说明书规定进行)。

2.4 确认元煤仓螺旋闸门是否打开。

2.5 确认元煤螺旋输送机下料螺旋闸门的位置是否向预定煤粉仓进料。

2.6 确认烟道螺旋闸门位置。

2.7 阀门开启灵便准确并与操作要求一致。

2.8 机旁控制准确无误3．联动检查的准备工作3.1 确认粗粉分离器的细度调节装置是否在要求的范围内 ,位置的调整应在测定煤粉细度后进行。

3.2 磨机减速机润滑用冷却水应根据油温、水温普通控制润滑油温度不超过40℃。

3.3 确认油路系统阀门开关是否正常。

3.4 确认油泵有无异音，有无异常振动。

φ3.4×6+3M风扫煤磨说明书M3232.0目录1.规格与技术性能 (3)2.用途、结构概述和工作原理 (4)3.安装要求 (6)4.试运转 (8)5.操作维护和检修 (10)6.润滑和润滑项目表 (12)7.易磨损件表录 (14)凡说明书未规定的内容，参照JCJ03-90《水泥机械设备安装工程施工及验收规范》和《水泥工业用管磨机》标准(JC334.1-94)执行。

1.规格与技术性能1.1规格：φ3.4×6+3m粉磨仓：内径：：φ3.4 m长度：烘干仓：3m粗磨仓：2.5m细磨仓：3.5m1.2技术性能(1)生产能力：30t／h(原煤可磨性中等，原煤水分：<12％，煤粉水分：～1.5％，煤粉细度：80 μm筛余l2％)(2)转速：17.916r／min(3)研磨体装载量：54t(4)填充率：25％(5)配用电机功率：900kW(6)冷却水用量：8 m3／h(7) 高压稀油站:2台GXYZ-25，低压油流量：25 l／min；1)2台电动机：Y90L-4，1.5kW，1450r／min，380V2)1台电动机：YIOOL-6，2.2kW，940r／min，380V(8)配用传动装置：M7014-900kW边缘传动装置(9)设备重量：148t(10)最大件外形尺寸：筒体3.5×9.376m(11)最大件起吊重量：筒体38t(12)研磨体级配粗磨仓：φ60mm φ50mm φ40mm φ30mm重量(t) 4.6 7 4.5 5.9细磨仓：φ20×20mm φ16X16mm重量(t) 18 142.用途、结构概述和工作原理2.1用途新型干法生产线煤粉制备。

2.2结构概述’磨机由进料装置、主轴承、回转部分、高压起动及润滑装置组成。

2.2.1 进料装置进料装置主要由进风管和进料溜子组成。

进风管为钢板焊接件，管内壁敷以耐热混凝土，热风由此入磨，此外还支撑进料溜子。

HP863磨煤机使用阐明书上海重型机器厂1999/10/28第一章磨煤机安装第1节简述上海重型机器厂八十年代初期从美国CE公司引进了碗式磨煤机制造技术。

CE生产磨煤机遍及全世界，用于电厂煤粉制备和干燥，由于磨煤机内研磨表面形似深碟或碗，故称之为碗式磨煤机。

HP碗式磨煤机是继RP碗式磨煤机后新开发产品，CE公司八十年代开发实验并投入使用。

HP磨煤机构成部件如下：1.电动机驱动减速箱，减速箱直接与磨碗联接，减速箱由行星齿轮构成，具备恰当减速比，使磨碗达到规定转速。

2.侧机体内装有衬板，在磨碗四周形成进风口，并起支承分离器体作用，用于干燥输送煤粉热空气通过进风口引入并沿磨碗周边向上。

3.被减速箱带动磨碗，原煤在磨碗上研磨成粉。

4.叶轮装置安装在磨碗外周上，它能使通过磨碗外经与分离器体之间环隙热空气均匀分布，从而控制磨煤机碾磨区域风粉混合物。

5.三只单独弹簧或液压加载磨辊装置悬挂在分离器体内，位于磨碗上方，当原磨布满磨辊与磨碗之间隙时，磨辊能自由转动。

6.分离器体、导向衬板、装有折向装置和内锥体分离器顶盖和分离器。

这些部件容纳煤粉，并引导风粉向上，流经折向装置将较粗煤粉从气流中分离出来，并回落到磨碗进一步碾磨。

7.出口文丘利和多孔出口装置，这些部件把煤粉和气流提成均匀四股。

8.磨煤机排出阀装置装在多孔出口装置顶部，排出阀装置由四个阀构成，在磨煤机停用后有存煤时把磨煤机和运营锅炉隔离开来。

检修时也用它来隔离磨煤机。

1.HP磨煤机重要部件参照重量：表一HP863磨煤机重要部件重量（参照）第二章磨煤机维修第1节普通维修办法1.概述：磨煤机是一种宜于长期持续工作，其工作部件之间互相磨损很少大型机械。

然而，由于被碾磨煤中混入有硫化铁类和其他硬质物质。

这些物质会减少磨煤机零部件，诸如磨辊套、磨碗衬板、折向衬板、中间衬板、叶轮衬板、侧机体衬板、内锥体衬板和石子煤刮板使用寿命。

固然，磨煤机磨损还取决于其他许多变化因素。
