983变压器说明书.

数控系统维修手册GSK983目录1．概述 (4)2．报警一览表 (4)2.1程序错误或操作错误 (4)2.2行程极限开关报警 (9)2.3伺服系统报警 (10)2.4主机各板之间连接报警 (12)2.5存储器错误 (12)3．故障查找 (13)3．1步骤 (13)3．2检查和措施 (13)3.2.1 电源不能启动 (14)3.2.2 电源启动后操作不正常 (14)3.2.3 根据报警号查找故障 (15)3.2.4不能进行JOG操作或者JOG操作不正常 (20)3.2.5 手摇脉冲发生器不能工作或工作不正常 (21)3.2.6 同步进给或每转进给不良 (22)3.2.7通讯不正常 (22)3.2.8不能自动运行或自动运行不正常 (23)3.2.9没有S4位数模拟输出 (24)3.2.10 S4位数模拟输出电压线性度不好 (25)3.2.11在返回参考点时，停止位置与参考点不一致 (26)3.2.12电源的检查 (28)3.3.13利用自诊断功能显示NC状态(DGN) (29)诊断DGN : (PMC软件版本：M6302)： (30)诊断DGN : (PMC软件版本：MV2.02A-16) (36)3.2.14 伺服驱动单元的方框图与标准设定 (41)3.2.15 确认NC、伺服驱动单元与伺服电机之间的连接 (43)3.2.16 查找伺服驱动单元的故障 (44)(附录1):参数说明 (46)1．参数号一览表 (46)2．参数功能一览表 (49)3．参数的初始设定值 (54)(附录2):丝杆螺距设置参照表 (57)(附录3):指令范围一览表 (58)(附录4): 983M维修案例 (59)(附录4): (66)1．概述983M铣床加工中心数控系统(以下简称为“系统”)是广州数控设备有限公司根据NC市场的需要，最新开发及推出的一款高精度、高效能的具有固化软件的 CNC系统，适用于铣床和加工中心。

其控制回路采用了高速微处理器，常规大规模集成电路(LSI),半导体存储器及最新存储元件，因而大大提高了可靠性，并大幅度改善了性价比。

组合式变压器安装使用说明书三变科技股份有限公司目录1、前言 (2)2、总则 (2)3、使用环境条件 (2)4、主要技术参数 (3)5、开箱验收检查 (3)6、安装 (3)7、交接试验 (8)8、投运 (8)9、使用及操作 (9)10、维护 (10)附录1 组合式变压器结构示意图 (14)附录2 组合式变压器起吊示意图 (15)11、用户使用意见表 (16)1、前言欢迎阁下购买、使用“三门”商标的组合式变压器，并感谢您对我公司的信任，敬请留意：●开箱验收检查后，在设备未投运前，请将其置于干燥、通风处。

●请采用正确的方式起吊箱体。

●运行前，肘形插头和避雷器要插到位，否则影响设备安全。

●肘型插头和避雷器一定要可靠接地。

●对插入式熔断器的操作需在断电的状态下进行。

●无励磁分接开关不能带负荷操作。

●在对设备进行接地、试验、隔离和合闸操作都要使用绝缘操作杆。

●负荷开关只能开断额定电流，不能开断短路电流。

●变压器长期过载运行将影响其使用寿命。

2、总则本说明书用来辅助工程技术人员进行组合式变压器的安装、使用和操作。

三变科技生产的组合式变压器为全密封全绝缘的三相配电变压器。

满足相应国家标准的要求。

本说明书不能替代电气设备的一般操作规程，也不可能满足安装、使用和操作的所有需要。

这些工作应有熟悉电力系统的安全和操作规程人员进行。

3、使用环境条件a.海拔高度：不超过1000m；b.环境温度：-25℃ (或-45℃ )~+40 ℃；c.相对湿度：不大于95%(日平均值)；d.地面倾斜度：不超过3°；e.风速：不超过35m/s；f.安装地点：无剧烈振动、无严重污染和化学腐蚀介质、无爆炸危险的户内外场所。

注：如实际使用环境条件超出上述条件时，请与制造商协商解决45、开箱验收检查检查产品是否有损伤、变形和断裂。

按装箱清单检查附件和专用工具是否齐全。

在确认无误后方可按安装要求进行安装。

敬告：开箱验收检查后，在设备未投运前，请锁好柜门，将其置于干燥、通风处，否则可能因设备内的凝露控制器未处于工作状态而产生凝露。

数控系统维修手册GSK983目录1．概述 (4)2．报警一览表 (4)2.1程序错误或操作错误 (4)2.2行程极限开关报警 (9)2.3伺服系统报警 (10)2.4主机各板之间连接报警 (12)2.5存储器错误 (12)3．故障查找 (13)3．1步骤 (13)3．2检查和措施 (13)3.2.1 电源不能启动 (14)3.2.2 电源启动后操作不正常 (14)3.2.3 根据报警号查找故障 (15)3.2.4不能进行JOG操作或者JOG操作不正常 (20)3.2.5 手摇脉冲发生器不能工作或工作不正常 (21)3.2.6 同步进给或每转进给不良 (22)3.2.7通讯不正常 (22)3.2.8不能自动运行或自动运行不正常 (23)3.2.9没有S4位数模拟输出 (24)3.2.10 S4位数模拟输出电压线性度不好 (25)3.2.11在返回参考点时，停止位置与参考点不一致 (26)3.2.12电源的检查 (28)3.3.13利用自诊断功能显示NC状态(DGN) (29)诊断DGN : (PMC软件版本：M6302)： (30)诊断DGN : (PMC软件版本：MV2.02A-16) (36)3.2.14 伺服驱动单元的方框图与标准设定 (41)3.2.15 确认NC、伺服驱动单元与伺服电机之间的连接 (43)3.2.16 查找伺服驱动单元的故障 (44)(附录1):参数说明 (46)1．参数号一览表 (46)2．参数功能一览表 (49)3．参数的初始设定值 (54)(附录2):丝杆螺距设置参照表 (57)(附录3):指令范围一览表 (58)(附录4): 983M维修案例 (59)(附录4): (66)1．概述983M铣床加工中心数控系统(以下简称为“系统”)是广州数控设备有限公司根据NC市场的需要，最新开发及推出的一款高精度、高效能的具有固化软件的 CNC系统，适用于铣床和加工中心。

其控制回路采用了高速微处理器，常规大规模集成电路(LSI),半导体存储器及最新存储元件，因而大大提高了可靠性，并大幅度改善了性价比。

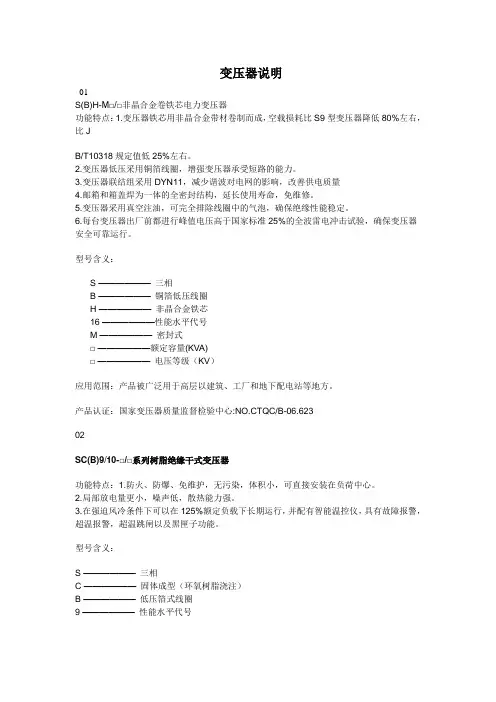

变压器说明01S(B)H-M□/□非晶合金卷铁芯电力变压器功能特点：1.变压器铁芯用非晶合金带材卷制而成，空载损耗比S9型变压器降低80%左右，比JB/T10318规定值低25%左右。

2.变压器低压采用铜箔线圈，增强变压器承受短路的能力。

3.变压器联结组采用DYN11，减少谐波对电网的影响，改善供电质量4.邮箱和箱盖焊为一体的全密封结构，延长使用寿命，免维修。

5.变压器采用真空注油，可完全排除线圈中的气泡，确保绝缘性能稳定。

6.每台变压器出厂前都进行峰值电压高于国家标准25%的全波雷电冲击试验，确保变压器安全可靠运行。

型号含义：S ——————三相B ——————铜箔低压线圈H ——————非晶合金铁芯16 ——————性能水平代号M ——————密封式□ ——————额定容量(KVA)□ ——————电压等级（KV）应用范围：产品被广泛用于高层以建筑、工厂和地下配电站等地方。

产品认证：国家变压器质量监督检验中心:NO.CTQC/B-06.62302SC(B)9/10-□/□系列树脂绝缘干式变压器功能特点：1.防火、防爆、免维护，无污染，体积小，可直接安装在负荷中心。

2.局部放电量更小，噪声低，散热能力强。

3.在强迫风冷条件下可以在125%额定负载下长期运行，并配有智能温控仪，具有故障报警，超温报警，超温跳闸以及黑匣子功能。

型号含义：S ——————三相C ——————固体成型（环氧树脂浇注）B ——————低压箔式线圈9 ——————性能水平代号□ ——————额定容量(KVA)□ ——————额定电压（高压KV）应用范围：广泛应用于输变电系统，如宾馆，机场，高层建筑，商业中心，住宅小区等重要场所，以及地铁，冶炼，电厂，轮船，海洋钻井平台等环境恶劣场所。

产品认证：国家变压器质量监督检验中心:NO.CTQC/B-07.00103SG(B)10 H级绝缘干式电力变压器功能特点：1.承受热冲击能力，过负载能力大。

CAUTION : do not connect under voltage. Refer to the drive User Guide before commissionning.ATTENTION : procéder au raccordement hors tension. Se reporter à la notice Installation et mise en service pour lamise en œuvre du variateur.VORSICHT : die Verbindung muss bei ausgeschalteter Spannung durchgeführt werden. Siehe Getriebe-Handbuch zurInstallation und Inbetriebsetzung des Getriebes.ATTENZIONE : il collegamento deve essere effettuato in assenza di tensione. Consultare il manuale di installazione e messa in servizio del variatore.ATENCIÓN : efectuar el conexionado sin tensión. Hacer referencia al manual de instalación y puesta en servicio del variador.LET OP : niet aansluiten onder spanning. Raadpleeg de installatie- en ingebruikstellingsnota voor het gebruik van de variator.PX-Brake Contactor Secure1/24123PX-Brake Contactor Secure4.2 - Secure input - Entrée sécuritaire - Sicherheit- Eingange - Ingresso di sicurezza - Entrada de seguridad - VeiligheidsingangApplying secure input SDI2 together with digital input DI2.Complies to EN 954-1 category 2 or 3 safety standards without any line contactor.Utilisation de l'entrée sécuritaire SDI2 en redondance avec l'entrée logique DI2. Conforme à EN 954-1 catégorie 2 ou 3 sans contacteur de ligne.Verwendung des Sicherheits-Einganges SDI2 in Redundanz mit dem logischen Eingang DI2. Konform mit EN 954-1 Kategorie 2 oder 3 ohne Überstromschalter.Uso dell'ingresso di sicurezza SDI2 in ridondanza conl'ingresso logico DI2. Conforme a EN-954-1 categoria 2 o 3 senza contattore di linea.Uso de la entrada de seguridad SDI2 en redundancia con la entrada lógica DI2. Conforme a EN-954-1 categoría 2 ó 3 sin contactor de líneaGebruik van de veiligheidsingang SDI2 met de logische ingang DI2. Conform EN-954-1 categorie 2 of 3 zonder lijncontactor.2/24 - Wiring diagram - Schéma de raccordement - Verbindungsschema - Schema di collegamento - Esquema de conexión - Aansluitingsschema4.1 - Brake - Frein - Bremse - Freno- Freno-RemSecureS (§4.2)1 : Run / Stop - Marche / Arrêt - Gang / Anhalten - Marcia / Arresto -Marcha / Parada - Aan / Uit2 : Fault relay - Relais de défaut - Störungs-Relais - Relè di guasto -Relé de avería - Foutrelais3 : Safety relay - Relais de sécurité - Sicherheits-Relais - Relè disicurezza - Relé de seguridad - VeiligheidsrelaisBrake Frein Bremse Freno Freno RemDedicated digital output Sortie logique dédiéeZugeordneter logischer AusgangUscita logica dedicata Salida lógica dedicada Voorbehouden logische uitgangSpeisung Alimentazione Alimentación VoedingAC OUT U S。

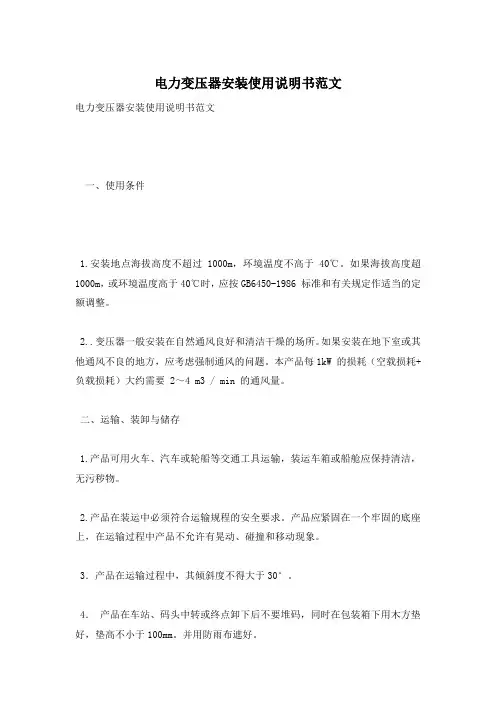

电力变压器安装使用说明书范文电力变压器安装使用说明书范文一、使用条件1.安装地点海拔高度不超过1000m，环境温度不高于40℃。

如果海拔高度超1000m，或环境温度高于40℃时，应按GB6450-1986 标准和有关规定作适当的定额调整。

2..变压器一般安装在自然通风良好和清洁干燥的场所。

如果安装在地下室或其他通风不良的地方，应考虑强制通风的问题。

本产品每1kW 的损耗（空载损耗+负载损耗）大约需要 2～4 m3 / min 的通风量。

二、运输、装卸与储存1.产品可用火车、汽车或轮船等交通工具运输，装运车箱或船舱应保持清洁，无污秽物。

2.产品在装运中必须符合运输规程的安全要求。

产品应紧固在一个牢固的底座上，在运输过程中产品不允许有晃动、碰撞和移动现象。

3．产品在运输过程中，其倾斜度不得大于30°。

4．产品在车站、码头中转或终点卸下后不要堆码，同时在包装箱下用木方垫好，垫高不小于100mm。

并用防雨布遮好。

5. 装卸产品时要用两根钢绳，同时着力四处，并注意产品重心的位置。

两根钢绳的起吊夹角不要大于60°，变压器起吊应使用箱壁上全部吊攀（箱盖吊环仅供起吊器身之用，不能起吊整个产品）若因吊高限制不能符合条件，请用横梁辅助提升。

6．若要长期贮存变压器，请保证贮存环境良好，不要拆去出厂包装物，变压器不要磕碰，不要堆码。

7．安装前短时在露天放置时，要用木方垫好，并用防雨布遮好。

三、检查验收1.用户收到变压器后应及时进行检查。

按装箱单及铭牌查对产品其型号、容量、电压组合、联结组标号、阻抗电压等是否与订货合同相符。

2.检查出厂文件是否齐全，配件是否与装箱单相符。

3. 查看变压器在运输过程中有无损伤，产品零部件是否损伤和位移，紧固件是否松动，污秽痕迹等。

4. 产品开箱检查后，如不立即投入运行，应重新包装好，并把它放在户内安全的地方，以防损防盗。

四、运行前的准备．1．运行前的检查1．1 检查运输时拆卸的附件是否已全部安装就位。

配电变压器安装使用说明书三相树脂绝缘干式电力变压器安装使用说明书沈阳市悦霖电力设备制造有限公司目录一、适用范围 (2)二、环氧树脂浇注干式变压器的特点 (2)三、使用条件 (2)四、产品主要规格型号 (2)五、产品结构概述及主要技术原理 (3)六、产品主要技术参数 (6)七、运输和起吊 (10)八、验收、保管和储存 (11)九、产品安装 (12)十、现场交接试验 (13)十一、变压器试运行 (15)十二、变压器的维护 (18)十三、安全注意事项 (18)一、适用范围本说明书适用于我公司生产的额定容量20000kVA及以下，电压等级为35kV及以下无励磁和有载调压环氧树脂浇注薄绝缘干式变压器的装卸、运输、仓储保管、安装、使用及维护。

二、环氧树脂浇注干式变压器的特点环氧树脂浇注干式变压器具有低损耗、低局放、防爆、难燃、环保无污染、免维护、抗短路能力强等特点。

三、使用条件1.环境温度不高于40℃，海拔高度不超过1000m，若环境温度高于40℃或海拔超过1000m时，应按GB6450的有关规定作适当的定额调整。

2.外壳防护等级有IP20、IP23等型式。

The protection degree of enclosure is IP20、IP23.3.冷却方式有空气自冷（AN）和强迫风冷两种。

对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。

四、产品主要规格型号1.对于单相干式变压器产品，型号主要有：DC（B）9、DC（B）10等系列。

型号所表示的意义如下：（以“DC（B）10型变压器”为例）The2.对于三相干式变压器产品，型号主要有：SC（B）9、SC（B）10等系列。

型号所表示的意义如下：（以“SC（B）10型变压器”为例）五、产品结构概述及主要技术原理干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。

用户操作手册尊敬的顾客感谢您购买本公司YTC3983断路器动特性测试仪。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作请勿在易爆环境中操作保持产品表面清洁和干燥－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

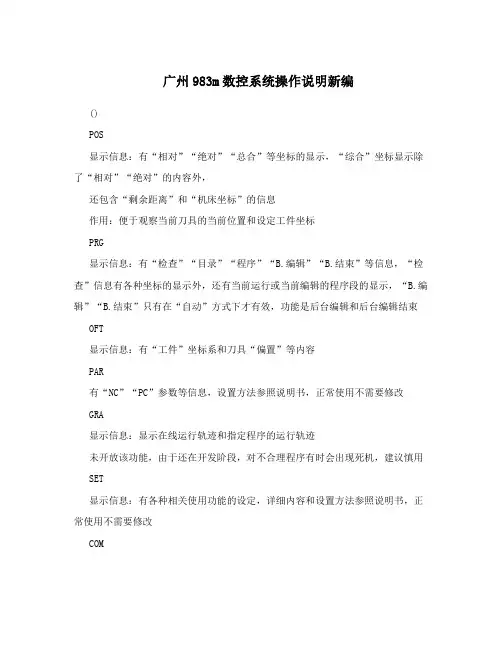

广州983m数控系统操作说明新编()POS显示信息：有“相对”“绝对”“总合”等坐标的显示，“综合”坐标显示除了“相对”“绝对”的内容外，还包含“剩余距离”和“机床坐标”的信息作用：便于观察当前刀具的当前位置和设定工件坐标PRG显示信息：有“检查”“目录”“程序”“B.编辑”“B.结束”等信息，“检查”信息有各种坐标的显示外，还有当前运行或当前编辑的程序段的显示，“B.编辑”“B.结束”只有在“自动”方式下才有效，功能是后台编辑和后台编辑结束OFT显示信息：有“工件”坐标系和刀具“偏置”等内容PAR有“NC”“PC”参数等信息，设置方法参照说明书，正常使用不需要修改GRA显示信息：显示在线运行轨迹和指定程序的运行轨迹未开放该功能，由于还在开发阶段，对不合理程序有时会出现死机，建议慎用SET显示信息：有各种相关使用功能的设定，详细内容和设置方法参照说明书，正常使用不需要修改COM显示信息：显示的内容有当前程序和次段程序指令信息和M、S、T、F等信息，另外还有“程序在启动”的显示界面，最常用的是和“录入MDI”方式配合使用的是“命令数据输入”这个显示界面，只能在这个界面上才能执行“录入MDI”功能（注：执行该方式只能一个一个指令输入）DGN显示输入输出等信息，维修时使用ALM显示信息：显示报警信息()回零 ? +X开机后先将工作台移至中间，消除报警后才进行回零动作。

回零的动作： +Z - X +Y，X零点并非回零按键手动 ? 快速移动 ? +X快速移动灯必须亮手动 ? +X快速移动灯必须熄灭手轮 ? +X ? X100 ? 转动手轮自动 ? 程序PRG ? 检查 ? O 程序号 ? ? ? 循环起动MDIMDI ? 命令 ? 翻页进入当前数据输入的显示? M3 ? 输入 ? S500 ? 输入 ?循环起动1注意工件零点和编程零点要一致编辑 ? 开程序锁 ? 程序? O 程序号 ?插入 ? EOB ? 程序指令 ? M30 ? 输入() 983M存贮器总清除电源接通时同时按着 O 和 DELET 接通电源参数的清除电源接通时同时按着 CAN 和 DELET 程序的清除电源接通时同时按着 RESET 和DELET 参数的传输紧急停止ON P ? - 9999 - 数据输入程序的存贮 EDIT方式 O ? 程序号 ?数据输入程序的追加 EDIT方式 O ? CAN ?数据输入全部程序的存贮 EDIT方式 O ? - 9999 -数据输入螺距误差补偿用参数紧急停止ON P ? - 9999 -数据输入N ?参数号? INPUT ? P ?数据? 输入参数写参数的输入 MDI方式入开关OFF RESET （注2）任何方式偏置量的输入 N ?偏置号? 输入 ? P ?偏置数据? 输入 (除EDIT) 设定数据的输入 MDI方式将光标移动到要变更的设定号处? P ?数据? 输入参数输出 EDIT方式 P ? - 9999 - 数据输出偏置量的输出 EDIT方式 P ? - 9999 - 数据输出螺距误差补偿用参数EDIT方式 P ? - 9999 - 数据输出输出全部程序的输出 EDIT方式 O ? - 9999 - 数据输出一个程序的输出 EDIT方式 O ? 程序号 - 数据输出程序号检索 EDIT方式 O ?程序号? ?（光标）? O ? CAN ? ?(光标) (存贮在存贮器中)顺序号检索 EDIT方式程序号检索? N ?顺序号??(光标) (存贮在存贮器中) 字检索 EDIT方式输入要检索的地址及数据??(光标) (存贮在存贮器中时) 仅地址的检索 EDIT方式输入要检索的地址??(光标) (存贮在存贮器中时) 全部程序的删除 EDIT方式 O ? - 9999 - DELET一个程序的删除 EDIT方式 O ? 程序号 - DELET数个程序的删除 EDIT方式 N ? 顺序号 - DELET单个程序的删除 EDIT方式检索到要删除的程序段的开头? EOB ? DELET 字的删除 EDIT方式检索到要删除的字? DELET 字的变更 EDIT方式检索到要变更的字?地址?数据— ALTER 字的插入 EDIT方式检索到要插入字的前一字?地址?数据? INSRT 存贮器的整理 EDIT方式 CAN ? 上档相对坐标清零任何方式输入要清零的地址? 上档N ?坐标号? INPUT ?输入要设定的地址?数据? G54~G59坐标系设定任何方式INPUTMDI ? 命令 ? 翻页进入当前数据输入的显示 G92坐标系设定 MDI方式 ?G92 ? 插入 ? X 数据 ? 插入 ? 循环起动2G92坐标系设定自动方式 ? 选择带有G92指令的完整程序 ? 循环起动 ()983M, 运行急停、绝对坐标清零（含手动清零和G92设定坐标系）、机床锁、Z轴锁定等任何一功能后，如果要使用G54~G59，必须重新手动回机械零点, 在录入MDI方式下，G90、G91采用指令方式运行是无效的，绝对和增量是通过“上档（SHT）”键切换，右下角显示“ABS”表示绝对编程，显示“INC”表示增量编程（在编程使用G90/G91指令时，有先后顺序的要求，G90/G91一定要在坐标地址前的位置）, 在进行较大程序的修改时，切换到其它方式需等待较长时间，在这期间不能断电，否则会导致系统无法正常工作, 需要小数点的编程方式，没有小数点的单位是0.001MM, 在自动方式下，注意是否选择了后台编辑方式，否则有可能当前运行的程序并不是你选择的程序，按“B.结束”键可取消后台编辑方式, 系统上电不能按任何编辑键，有可能会进行初始化操作, 快速倍率采用手轮X1、X10、X100的按键调整，分别为F0、50%、100% ()1G04X_/P_ 是指刀具暂停时间（进给停止，主轴不停止），地址P或X后的数值是暂停时间。

YTC3993变压器有载开关智能试仪用户操作手册目录一、功能特点 (3)二、结构及面板说明 (4)三、操作指南 (4)（一）接线 (4)（二）开机....................................... .............................. .... . .. (5)（三）设置 (5)（四）测试 (8)（五）查阅........................................ (10)四、测试仪记录波形判读说明................ . (10)(一)测量记录过程的理想直流波形及测试规范. (10)(二)直流电流示波图形的判读说明 (11)（三）根据标准分析测试波形，判断开关有何故障 (12)五、主要技术指标及安全操作注意事项 (13)六、附录 (14)一、功能特点YTC3993型电力变压器有载开关智能测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。

它采用微电脑控制，通过设计的精密测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量。

用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

该仪器具有对所测数据进行显示、分析、存贮、打印等功能。

解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。

可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。

YTC3993型电力变压器有载开关智能测试仪具有以下几种特点：——高精度标准测量该仪器设计完全满足中华人民共和国电力行业标准之高电压测试设备，通用技术条件DL/T846、8-2004，采用高速数字信号处理器DSP和12位高分辨率A/D转换器，实现了高精度的标准测量。

——光线示波器功能仪器分三通道可同时记录A、B、C三相，仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。

一、适用范围本说明书适用于额定频率为50Hz，电压等级为10kV，三相额定容量为100(30)kVA～630(200)kVA的有载自动调容配电变压器。

二、术语解释S11-M.ZT型有载自动调容配电变压器是一种具有大小两种额定容量，根据用户所带负荷大小由自动调容控制器自动检测判断，并通过特制的有载调容开关，在变压器不停电状态的下，对变压器两种容量进行自动切换，实现对运行过程中变压器容量大小自动调整，从而实现两种额定容量运行方式自动转换的配电变压器。

三、使用场所S11-M.ZT型有载自动调容配电变压器适用于用电季节性强、负荷波动大、用电集中、年平均负载率低的场所。

在我国农村用电主要集中在夏、秋两季，其余季节主要是照明用电，在农忙季节，变压器过载运行现象严重，而在用电淡季，负载率低，又出现了“大马拉小车”的现象，所以载调容配电变压器特别适用于农网改造中；另外，也适用于白天和晚上用电负荷差异较大的住宅小区和常白班的企事业单位。

四、基本原理有载自动调容配电变压器在大容量时，三相高压绕组接成三角形接法(角接)，低压绕组并联结构；在小容量时，三相高压绕组接成星形接法(星接)，低压绕组串联结构。

高压绕组的星--角转换和低压绕组的串-并联转换，均由有载调容开关来完成，而有载调容开关的切换是由自动控制器根据检测的负载大小情况来决定的。

当变压器由大容量转换为小容量时，由于线圈匝数增加了1.7倍，铁心磁通密度大幅度降低，硅钢片单位损耗变小，空载损耗和空载电流也大幅下降，从而大大降低了变压器的空载无功损耗（小容量时的空载无功损耗小于大容量时损耗的十分之一）和有功损耗（小容量的空载损耗小于大容量损耗的三分之一），达到了节能降耗的目的。

五、变压器本体结构特点1、铁心变压器铁心结构为叠片式结构，采用优质冷轧取向硅钢片，阶梯形三级全斜接缝，不冲孔，改善了磁路结构，增大了接缝面积，减少了接缝处的磁通阻力，与两级接缝相比，空载损耗可降低5%，空载电流可降低20%～30%。

基于AD9833的高精度可编程波形发生器系统设计来源：国外电子元器件1 引言频率合成器在通信、雷达和导航等设备中既是发射机的激励信号源，又是接收机的本地振荡器；在电子对抗设备中可作为干扰信号发生器；在测试设备中则作为标准信号源。

因此频率合成器被称为许多电子系统的“心脏”。

而设计高精度，易于操作的频率合成器则是核心，因此，这里提出了一种基于DDS AD9833的高精度波形发生器系统解决方案。

用户可直接编辑设置所需的波形频率和峰峰值等信息，利用串口将配置信息发送到电路板，实时控制波形。

该系统设计已成功应用于某型雷达测速仪测试设备。

2 AD9833简介AD9833是ADI公司的一款低功耗、DDS器件，能够输出正弦波、三角波、方波。

AD9833无需外接元件，输出频率和相位可通过软件编程设置，易于调节。

其频率寄存器为28位，主频时钟为25 MHz时，其精度为0．1 Hz；主频时钟为l MHz时．精度可达0．004 Hzt2。

AD9833内部有5个可编程寄存器：1个16位控制寄存器，用于设置器件_T作模式；2个28位频率寄存器和2个12位相位寄存器，分别用于设置器件输出正弦波的频率和相位。

AD9833有3根串行接口线，可与SPI，QSPI，MICRO-WIRE 和DSP接口标准相兼容。

在串口时钟SCLK的作用下，数据是以16位方式加载至设备。

AD9833的内部电路主要有数控振荡器(NCO)、频率和相位调节器、SineROM、D／A转换器、电压调整器。

AD9833的核心是28位的相位累加器，它由加法器和相位寄存器组成，而相位寄存器是按每个时钟增加步长，相位寄存器的输出与相位控制字相加后输入到正弦查询表地址中。

正弦查询表包含1个周期正弦波的数字幅值信息，每个地址对应正弦波中O。

～360°内的1个相位点。

查询表把输入的地址相位信息映射成正弦波幅值的数字量信号，驱动D／A转换器输出模拟量。

输出正弦波频率为：式中：FREQREG为频率控制字，由频率寄存器FREQOREG或FREQlREG的值给定，其范围为0≤M<228一1。

在本使用手册中，我们将尽力叙述各种与该系统操作相关的事项。

限于篇幅限制及产品具体使用等原因，不可能对系统中所有不必做和/或不能做的操作进行详细的叙述。

因此，本使用手册中没有特别指明的事项均视为“不可能”或“不允许”进行的操作。

本使用手册的版权，归广州数控设备有限公司所有，任何单位与个人进行出版或复印均属于非法行为，广州数控设备有限公司将保留追究其法律责任的权利。

前 言尊敬的客户：对您惠顾选用广州数控设备有限公司的GSK 25i 铣床加工中心数控系统，我们深感荣幸。

本手册为“使用手册第1分册：编程及操作篇”部分。

特别提示：安装在机箱上（内）的系统电源，是仅为本公司制造的数控系统提供的专用电源。

禁止用户将这个电源作其他用途使用。

否则，将产生极大的危险！安全警告！操作不当将引起意外事故，必须要具有相应资格的人员才能操作本系统。

操作之前请务必仔细阅读本使用手册！在对本产品进行安装连接、编程和操作之前，请务必详细阅读本产品使用手册以及机床厂家的使用说明书，严格按本手册与机床使用说明书等的要求进行相关的操作。

本手册包含保护用户和防止机床损坏的安全预防措施 , 这些预防措施根据安全性质分为警告和注意，补充的信息作为注释叙述，在操作机床之前请仔细地阅读警告、注意和注释。

警告如果不遵守指定的操作方法或步骤，有可能使用户受伤害或损坏设备。

注意如果不遵守指定的操作方法或步骤，有可能使设备损坏。

注释注释用于指出除警告和注意之外的补充信息。

安 全 责 任制造者的安全责任——制造者应对所提供的数控系统及随行供应的附件在设计和结构上已消除和/或控制 的危险负责。

——制造者应对所提供的数控系统及随行供应的附件的安全负责。

——制造者应对提供给使用者的使用信息和建议负责。

使用者的安全责任——使用者应通过数控系统安全操作的学习和培训，并熟悉和掌握安全操作的内容。

——使用者应对自己增加、变换或修改原数控系统、附件后的安全及造成的危险负责。

目录Contents概述技术数据变压器原理及结构主要功能外形尺寸及安装示意订货须知运输、验收和保管安装、维护和检修随机文件1 1 3 6 913 14 15 12自动调容调压变压器1、概述ZGS11-Z型自动调容调压组合变压器（以下简称变压器）是根据城、农网建设改造的要求，研制开发的一种智能化节能型新型设备。
