高压动态无功补偿及滤波装置技术协议甲方：神木煤业（集团）有限公司乙方：经甲、乙双方共同协商，乙方承担甲方35KV变电所10kV磁控式静止型高压动态无功补偿及滤波装置的制造，根据《中华人民共和国经济合同法》及有关政策法规，为明确制造过程中双方的权利、义务和经济责任，经双方协商达成本协议，望共同遵守。

一设备规范１主要执行的标准GB/T1459-1993 电能质量公用电网谐波GB3983.2 高压并联电容器SD205 高压并联电容器技术条件GB50227 并联电容器装置设计技术规范DL462 高压并联电容器用串联电抗器订货技术条件GB5316 串联电抗器GD11032 交流无间隙氧化锌避雷器DL442 高压并联电容器单台保护熔断器的订货条件GB11025 并联电容器用内熔丝和内部过压力隔离器GB5583 互感器局部放电测量GB/T13540 高压开关设备地震性能试验GB1207 电压互感器GB2536 变压器GB3804－90 3-63KV交流高压负荷开关GB507 绝缘油介电强度测定法特殊电抗器制造标准2 设备使用环境条件2.1 海拔高度 1100m2.2 周围空气温度(1) 最高 50℃(2) 最低 -30℃(3) 最大日温差 25℃2.3 最大风速 30m/s2.4 覆冰厚度 5mm2.5 日照 0.1W/cm22.6 抗震烈度 7度3 设备概况3.1设备名称及数量规范10kV磁控式静止型动态无功补偿装置（MSVC），1套3.2设备范围35kV变电所10kV系统需配置1套10kV磁控式静止型动态无功补偿滤波装置（MSVC），10kV系统电容补偿总容量为5400kvar，其中10kV每段母线的补偿量为2700kvar。

主要包含MCR和FC两部分，具体内容如下：(1) MCR部分：10kV母线总有效补偿容量为容量 5400kvar10kV母线上的一套MCR主要设备包括：①磁阀可控式电抗器一套②晶闸管阀柜一套③ MCR控制装置（MCR控制柜）一套10kV母线上的MCR部分，其能与综合自动化进行数据通讯，并传递信息。

图5.3.1平面布置图5.4调节装置5.4.1功能介绍SVC调节装置能够准确测量电力系统的电压、电流等参数，迅速计算出电力系统的无功，进而计算出晶闸管触发角度并在特定时刻向SVC触发装置发出晶闸管开通信号。

SVC调节装置使用32位DSP作为主运算CPU，采用14位高速同步采样模数转换器，保证了运算的迅速和结果的精确。

SVC调节装置机箱为6U高19/3英寸宽标准机箱，其前面板如图5.4.1所示：图5.4.1 SVC调节装置前面板SVC调节装置面板上半部分为显示部分，包括液晶和发光二极管；下半部分为功能按键通过操作功能按键可以从液晶上查询SVC系统的一些实时数据，例如母线电压、总进线电流、TCR支路电流、系统功率等。

SVC调节装置共有4个子功能模块，分别是电源插件、主插件、互感器插件和显示板，其间通过底板联系。

其中，前三个模块采用插件形式插于底板后方。

显示板在底板正前方，通过电缆排线与底板相连接。

SVC调节装置采用RS485通讯接口与站控进行通讯，通过此接口能够把SVC系统部分相关参数上传到站控，便于站控显示。

并且能够响应站控对时等命令。

SVC调节装置端子图如图5.4.2所示，其中201～206号端子为光纤接口，其他端子为电气连接端子，其中端子图中空白处表示此端子未使用。

图5.4.2 SVC调节装置端子图SVC调节装置通过光纤接口（201、202、203）接收来自于同步装置的三相同步信号（分别对应UAB、UBC和UCA），然后根据计算所得触发角度，在特定时刻通过光发射口（204、205、206）向VBE装置发送出发信号，具体波形见图5.4.3：图5.4.3 同步信号、触发信号示意图模拟量输入通过端子101～124来实现，共配置了12路模拟信号输入，常规配置为3路电压信号和9路电流信号。

其中119～124也可以更改为电压输入端子，用于实现6路电压和6路电流的模拟量输入配置，可根据工程实际需要进行灵活更改。

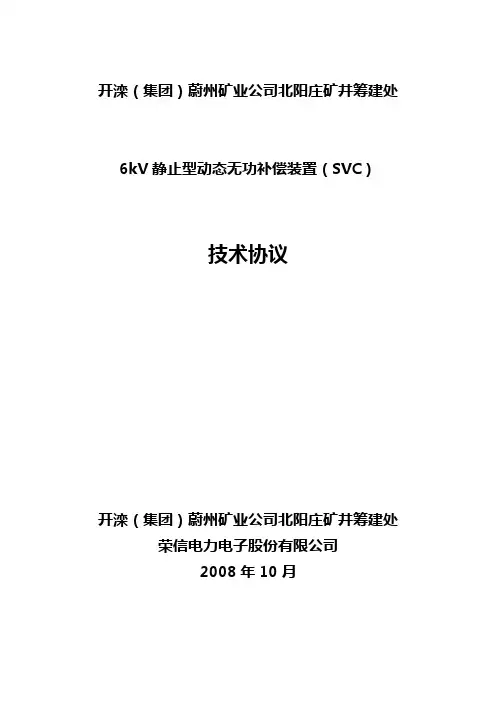

开滦（集团）蔚州矿业公司北阳庄矿井筹建处6kV静止型动态无功补偿装臵（SVC）技术协议开滦（集团）蔚州矿业公司北阳庄矿井筹建处荣信电力电子股份有限公司2008年10月甲方：开滦（集团）蔚州矿业公司北阳庄矿井筹建处乙方：荣信电力电子股份有限公司以上双方就北阳庄煤矿配臵的静止型动态无功补偿装臵（SVC）的系统设计、设备设计、设备制造、指导机电安装及调试、技术培训等有关事宜进行了充分协商。

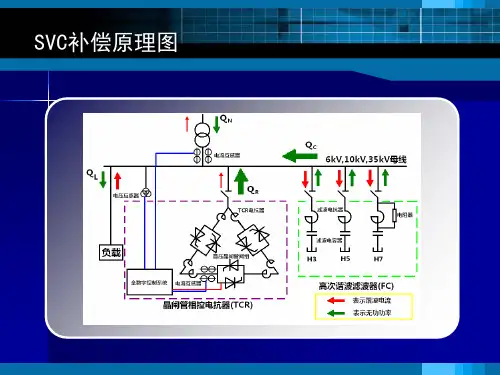

双方一致同意达成以下技术协议条款作为合同的附件，双方共同遵照执行：一、供货范围1.1 乙方供货范围乙方向甲方提供6kV TCR型静止型动态无功补偿装臵（SVC）两套，单套设备主要包含以下内容：（1） TCR部分：有效补偿容量为3.5Mvar；主要设备包括: ①全数字控制系统一套（含控制柜、触发柜各一面）；②晶闸管阀组一套；③相控电抗器三台；④TCR控制采样用电流互感器三台；⑤控制系统与晶闸管阀组之间的专用电缆一套；⑥TCR故障自诊断系统一套其中阀组中晶闸管采用原装进口产品（dv/dt≥1000/μ，di/dt≥V s200/A sμ）晶闸管散热采用热管散热器（俄罗斯航天技术）自然冷却，阻容吸收电容器采用德国ELECTRONICON公司原装进口产品、光纤和光发射光接收器件采用美国HP公司进口产品、采用全数字控制系统、BOD采用美国IXYS公司产品。

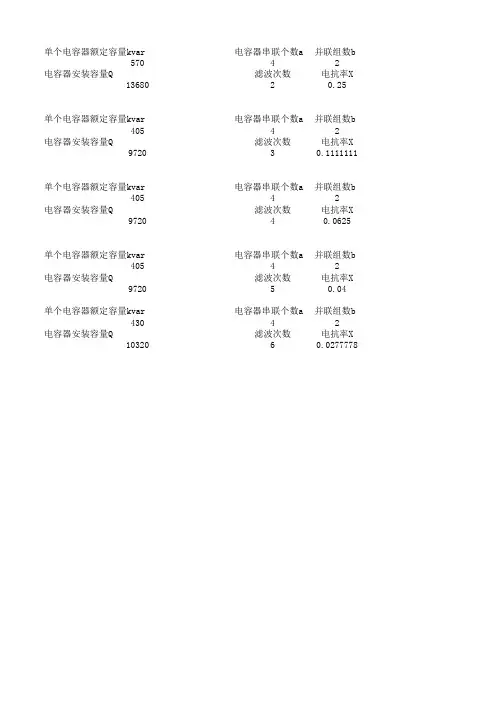

（2） FC部分：设臵H3、H5共两组滤波通道，安装容量为5Mvar补偿容量为3.5Mvar；主要设备包括：①滤波电抗器6台（干式、空芯、铝导体）；②滤波电容器安装容量5Mvar；③电容器组架（内含热镀锌骨架、防污绝缘子，母排、金具等）两套；④氧化锌避雷器6台；⑤差流互感器2台。

1.2 甲方负责范围1）甲方提供SVC装臵的高压开关柜和开关柜的微机保护装臵；2）甲方提供高压开关柜向TCR和FC装臵供电的电源电缆；3）甲方负责为SVC装臵晶闸管阀组室及控制室提供必需的电源和冷却、通风设备；4）甲方负责提供室内、外照明，防火保护，一、二次接地材料，必要的钢结构件，电缆槽及支架（SVC区域内），防护围栏等所有安装材料；连接电缆，钢芯铝绞线，穿墙套管等辅助材料。
