控制系统稳定裕度设计控制系统的稳定性是系统工程中至关重要的一环。
稳定裕度是控制系统在面对外部扰动时能保持稳定的能力。
本文将讨论控制系统稳定裕度的概念、影响因素以及设计原则。
一、稳定裕度的概念稳定裕度是指控制系统在满足性能要求的同时，对于内外部扰动能够保持稳定的能力。
通常用裕度指标来描述系统的稳定性，例如相位裕度和增益裕度。
相位裕度是指系统的相位与临界相位的差值，增益裕度是指系统增益与临界增益的差值。
二、影响因素1. 系统动态特性：系统的动态特性直接影响稳定裕度。
例如，系统的阻尼比、谐振频率以及过冲量等参数都会对稳定裕度产生影响。
2. 控制器设计参数：控制器的设计参数会直接影响稳定裕度。
例如，比例系数和积分时间常数的选择都会对稳定裕度产生影响。
3. 系统外部扰动：外部扰动的大小和频率对系统的稳定性有直接影响。
稳定裕度设计需要考虑外部扰动的影响。
三、稳定裕度设计原则1. 设定合适的相位裕度：相位裕度是决定系统稳定性的重要指标。
通常，相位裕度应大于一定阈值，以确保系统不会产生不稳定的振荡。
2. 提高增益裕度：增益裕度是指系统增益与临界增益的差值，也是保证系统稳定性的关键因素。
增益裕度的提高可以通过合适的控制器设计参数以及系统结构的良好调整来实现。
3. 引入补偿网络：通过引入补偿网络可以改善系统的稳定裕度。
常用的补偿网络包括PID控制器、滤波器等。
4. 考虑外部扰动：稳定裕度设计需要充分考虑外部扰动对系统稳定性的影响。
可以采用滤波器、增加机械结构等手段来减小外部扰动的影响。
四、结论控制系统稳定裕度的设计是确保系统稳定性的关键步骤。
通过正确选择相位裕度和增益裕度，优化控制器设计参数以及考虑外部扰动的影响，可以提高系统的稳定性。
这将有助于系统的性能优化，提高工程的可靠性和稳定性。
在控制系统中，稳定裕度的合理设计对于保证系统稳定性和性能具有重要作用。
我们应该深入理解稳定裕度的概念、影响因素以及设计原则，并根据具体系统的特点和需求进行相应的设计和优化。
飞机稳定裕度计算
飞机的稳定裕度通常以飞机的焦点到重心的距离占机翼平均空气动力弦长的百分比来表示，且焦点位于重心之后为正，反之为负。
早期，战斗机的纵向稳定裕度为正5%左右，运输机的纵向稳定裕度一般为正5%-10%。
飞机的纵向稳定性条件也适用于羽毛球、纸飞机、毽子等体育、娱乐用品。
除纵向稳定性外，飞机还有横向稳定性和方向稳定性问题，三者大体类似，不再逐一展开。
飞机的稳定裕度是一个重要的参数，它可以帮助设计者评估飞机的稳定性，并优化飞机的设计。
稳定性分析与稳定裕度稳定性是指系统在受到内外部扰动时能否回到平衡状态的能力。
稳定裕度则是指系统能够容忍的扰动大小。
在工程领域中，稳定性分析和稳定裕度的研究对于保障系统的安全可靠性至关重要。
本文将介绍稳定性分析与稳定裕度的概念、计算方法以及其在不同领域的应用。
一、稳定性分析的概念稳定性分析是一种评估系统稳定性的方法。
它可以通过分析系统的特性和参数来判断系统在遭受外界扰动时是否能够保持平衡。
在稳定性分析中，常用的方法包括等效线性化、Bifurcation分析、Lyapunov稳定性分析等。
等效线性化是一种常见的稳定性分析方法。
它通过将非线性系统在某一特定工作点附近进行线性化处理，得到等效线性系统，并通过研究其特征根来判断系统的稳定性。
Bifurcation分析则是研究系统在参数变化过程中平衡点的分岔情况，以此来判断系统是否存在稳定性转变。
而Lyapunov稳定性分析则是利用Lyapunov函数的性质来评估系统的稳定性。
二、稳定裕度的计算稳定裕度是评估系统稳定性的指标之一。
它是指系统在遭受一定范围内的扰动时能够保持稳定的能力。
稳定裕度的计算通常涉及到系统的摄动响应和性能指标的定义。
摄动响应是指系统在受到扰动时的响应情况。
常见的稳定裕度指标包括幅值裕度和相位裕度。
幅值裕度是指系统在受到特定幅值的扰动时，输出信号的幅值与输入信号幅值之间的差值。
相位裕度则是指系统在受到特定相位的扰动时，输出信号相位与输入信号相位之间的差值。
稳定裕度的计算与系统的数学模型和特性密切相关。
在实际工程中，可以通过仿真实验或实际测试来获取系统的摄动响应，从而计算稳定裕度。
此外，还可以通过建立数学模型，利用控制理论和信号处理方法来计算稳定裕度。
三、稳定性分析与稳定裕度的应用稳定性分析与稳定裕度的研究在众多领域中都有广泛的应用。
以下是几个典型的应用案例：1.电力系统稳定性分析：电力系统中存在较大的复杂性和不确定性，稳定性分析可以帮助评估系统的动态响应和抗干扰能力，为电力系统的设计和运行提供指导。

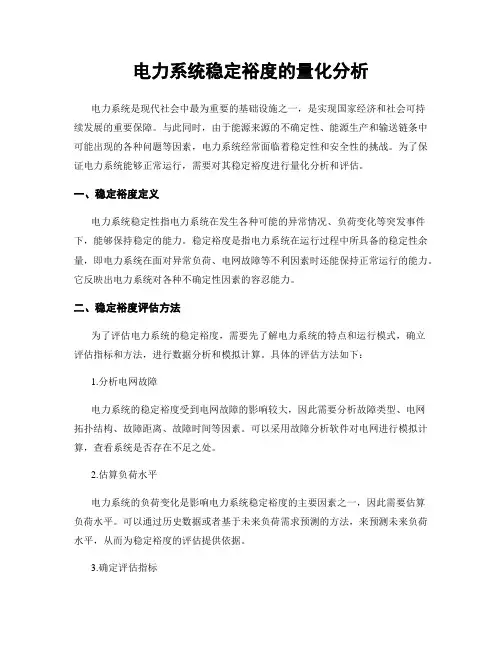

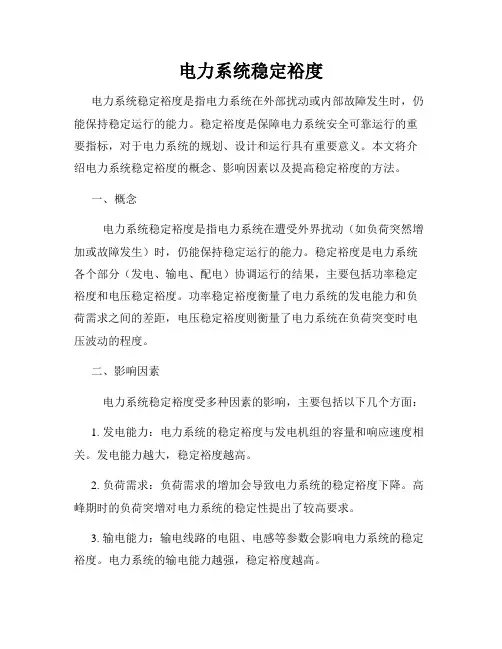

电力系统稳定裕度的量化分析电力系统是现代社会中最为重要的基础设施之一，是实现国家经济和社会可持续发展的重要保障。
与此同时，由于能源来源的不确定性、能源生产和输送链条中可能出现的各种问题等因素，电力系统经常面临着稳定性和安全性的挑战。
为了保证电力系统能够正常运行，需要对其稳定裕度进行量化分析和评估。
一、稳定裕度定义电力系统稳定性指电力系统在发生各种可能的异常情况、负荷变化等突发事件下，能够保持稳定的能力。
稳定裕度是指电力系统在运行过程中所具备的稳定性余量，即电力系统在面对异常负荷、电网故障等不利因素时还能保持正常运行的能力。
它反映出电力系统对各种不确定性因素的容忍能力。
二、稳定裕度评估方法为了评估电力系统的稳定裕度，需要先了解电力系统的特点和运行模式，确立评估指标和方法，进行数据分析和模拟计算。
具体的评估方法如下：1.分析电网故障电力系统的稳定裕度受到电网故障的影响较大，因此需要分析故障类型、电网拓扑结构、故障距离、故障时间等因素。
可以采用故障分析软件对电网进行模拟计算，查看系统是否存在不足之处。
2.估算负荷水平电力系统的负荷变化是影响电力系统稳定裕度的主要因素之一，因此需要估算负荷水平。
可以通过历史数据或者基于未来负荷需求预测的方法，来预测未来负荷水平，从而为稳定裕度的评估提供依据。
3.确定评估指标评价稳定裕度需要建立科学合理的评估指标。
当前常见的指标包括发电机转速变化量、电网频率变化量、电压变化量等，可以根据实际情况选择适合的评估指标。
4.采用模拟计算方法评估电力系统稳定裕度还需要采用计算模型。
目前常用的方法包括状态空间法、庞加莱映射法、微分方程法等。
其中，状态空间法是一种较为常用的求解稳定裕度的方法，能够准确地反映电力系统的动态运行过程。
三、提高电力系统稳定裕度的技术手段除了评估稳定裕度，还需要采取有效的技术措施来提高电力系统的稳定性和安全性。
以下是一些常见的技术手段：1.增加发电机及变压器备用容量在电力系统中，备用容量可以为负荷变化、电网故障和发电机故障等问题提供应对措施。
第五章频率域方法稳定裕度设单位负反馈系统开环传递函数为)(s G ()C s ()R s )42()(2++=s s s Ks G 开环不稳定极点个数：P=0，开环增益K 的变化会引起稳定性的变化。
j=0ω+=0ω=+ω∞=8K 1−0j=0ω+=0ω=+ω∞8K >1−不稳定j=0ω+=0ω=+ω∞8K <1−稳定若系统的开环传递函数是最小相位的，且Nyquist 曲线恰好经过(-1,j0)点，则存在一个频率值，使得1ω上式表明系统有一对闭环极点位于虚轴上，此时系统处于临界稳定状态，称(-1,j0)点为临界点。
1s =j i ω±0j=0ω+=0ω=+ω∞8K <1−在不包围(-1,j0)点时，Nyquist 曲线靠近(-1,j0)点的程度，表征系统稳定的程度，越靠近(-1,j0)点，稳定的程度越低。
j=0ω+=0ω=+ω∞=8K 1−1=ωω111+()()0G j H j ωω=11()()1G j H j ωω=−或稳定裕度是衡量闭环系统稳定程度的指标，具体分为相稳定裕度和模稳定裕度。
设系统的开环传递函数是最小相位的，则相稳定裕度定义为()()=1c c G j H j ωω20lg ()()=0 (dB)c c G j H j ωω()()(180)c c G j H j γωω︒=∠−−其中，频率称为截止频率，满足以下条件：c ω或0γ>，系统稳定。
0γ<，系统不稳定。
GHL lg 20=ωGH∠γcω180−01−jγcω0()()G j H j ωωA设系统的开环传递函数是最小相位的，则模稳定裕度定义为|)()(|111ωωj H j G h =11(dB)20lg 20lg ()() h h G j H j ωω==−或其中，频率满足以下条件：1ω11()()180G j H j ωω∠=−︒1h >或系统稳定。
20lg 0 (dB)h >1h <或系统不稳定。
