关于03G101-1图集的答疑基础一、1、04G101-3图集第6页关于“加腋”注写的规定：“b×hYc1×c2”，“其中c1为腋长，c2为腋高”。
但是，基础梁有两种“加腋”，一种是侧腋，另一种是顶腋。
第6页没有说明此标注是侧腋还是顶腋？不过，看了第33页“基础主梁梁高加腋注写图示”与第38页“基础次梁梁高加腋”的图形语言，我认为第6页说的是“梁高加腋”。
——这个认识对吗？2、而且，我有这样的认识，对于“基础主梁加侧腋”，设计时，在施工图上是不必进行注写的，施工人员“自动”按照第31页“基础主梁与柱结合部侧腋构造”来进行操作即可。
——这个认识对吗？答：1.对.梁高加腋是计算加腋，需要标注.2.对.侧腋是构造加腋，由施工方面实施，设计不注.二、1、看了青来教授12月8日关于基础梁保护层的一个回复：“表中基础梁数据应加以修正。
在实际应用时，图集第38页已经明确规定最底层为基础底板，基础底板的钢筋已在表中明确规定（保护层）为40，而基础梁的钢筋在板筋之上，所以实际（保护层）将大于40。
但对于高板位和中板位梁板式筏形基础梁则应按规范执行”，再对比04G101-3图集第25页，感到现在有发布“勘误”的必要。
2、第25页“保护层”表中，“基础底板”的数据表现方式是好的，就是分别对“顶筋”和“底筋”列出保护层的厚度。
请教青来教授：括号里面的“防水:50”也是指底筋保护层的厚度吧？3、建议“基础梁”的保护层厚度也按“顶筋”和“底筋”分别列出。
你看好吗？答：由于高板位筏形基础应用不多(中板位更少)，所以不计划在101-3的构造详图中公布高板位和中板位的构造，而25页的通用构造主要服务于本图集的构造，且由于38页的构造中已明确梁筋在板筋之上，所以应用中不存在问题.对于低板位筏基，即便上翻基础梁中也可能有回填土，但属于无水"封闭土"，不象自然土对钢筋有侵蚀性，所以基础梁侧面及梁顶的保护层不必采用40.就目前101-3所包括的低板位筏基构造，25页不存在勘误问题，但宜以加注解的方式适时修正以求全面.另外，防水为50系指低板位的板底筋三、在高层建筑中，有很多采用桩基方案，但由于高层建筑一般都带有底下室，此时的底板和我们常说的筏板有什么区别呢？在结构计算中一般采用怎样的计算模型呢？在这里柱下是独立的承台，承台之间设有拉梁，且底板的厚度也比较厚，一般都是500左右。
大家好！我们可以通过G101栏目研讨平法国家建筑标准设计中的问题，也可以讨论有关的结构问题，谢谢各位！山东大学陈青来以下是陈教授答复（一）●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
169702_建筑工程系的学生必读的03G101-1及04G101-3两本柱咨询题1、柱纵筋锚入基础的咨询题《03G101-1图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细，然而对柱纵筋锚入基础的咨询题，图集中没有介绍，而且，此类咨询题查看了一些混凝土构造手册之类也找不到详细的介绍，因此，专门有必要在此向专家请教，这些咨询题也是许多工程技术人员共同的咨询题。
①柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个laE依旧更多？（甚至有人提出 1.5倍的la E）②当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求，是否能够“直锚”而不必进行弯锚？有的人讲能够“直锚”；但又有人讲必须拐一个直角弯。
③如果柱纵筋伸入基础必须“弯锚”的话，弯折部分长度是多少？有人讲是10d,而在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中弯折长度为12d，那个规定是否可用于基础？④同样在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中，规定“直锚部分长度”不小于0.5laE，那个规定是否可用于基础？⑤当基础梁的梁高大于柱纵筋的锚固长度时，柱纵筋能够不伸到梁的底部。
是如此的吗？⑥当基础梁的梁高小于柱纵筋的锚固长度时，柱纵筋必须伸到梁的底部，然后拐一个直角弯。
其弯折部分长度，“剩多少拐过去多少”，明显不合适。
这时候，应该用上前面第③条，即规定一个弯折部分长度；同时，也应该检验一下“直锚部分长度”，看看它是否不小于前面第④条规定的“最小直锚长度”。
是如此的吗？答：所提咨询题将会在“筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4”中得到相应答案。
现在简单答复如下：①⑤柱纵筋一样要求伸至基础底部纵筋位置。
特厚基础（2米以上）中部设有抗水化热的钢筋时，基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置；②③当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求时，要求弯折12d；④⑥梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固，但要求柱纵筋“坐底”。
大家好！我们可以通过G101栏目研讨平法国家建筑标准设计中的问题，也可以讨论有关的结构问题，谢谢各位！山东大学陈青来以下是陈教授答复（一）●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL 时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
根据国家城乡建设部的文件，自2011年9月1日起废止03G101系列执行11G101系列《混凝土结构施工图平面整体表示方法制图规则和构造详图》。
现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项。
1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。
![[整理]03G101-1图集及04G101-4图集与11G101-1图集区别100项](https://uimg.taocdn.com/cf6a1970650e52ea5518989c.webp)

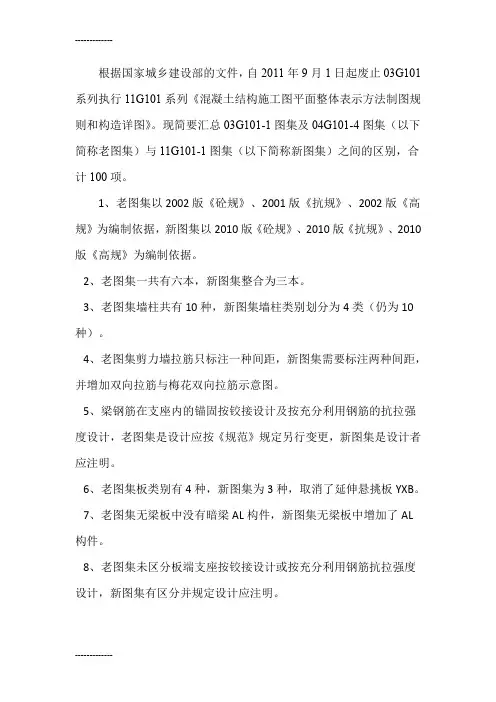

根据国家城乡建设部的文件，自2011年9月1日起废止03G101系列执行11G101系列《混凝土结构施工图平面整体表示方法制图规则和构造详图》。
现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项。
1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。
03G101－1图集问题
我们可以通过G101栏目研讨平法国家建筑标准设计中的问题，也可以讨论有关的结构问题，谢谢各位！
山东大学陈青来
以下是陈教授答复（一）
●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？
■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是锚入板中（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性加强带。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL 钢筋直径？
■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL 箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层。

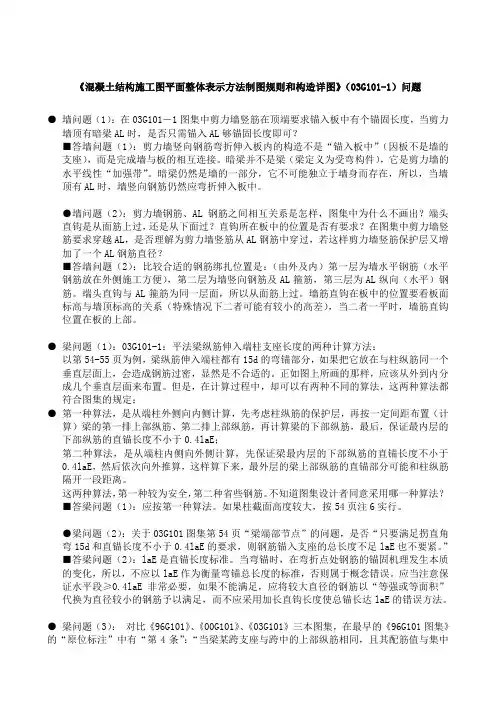

《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）问题●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；●第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。

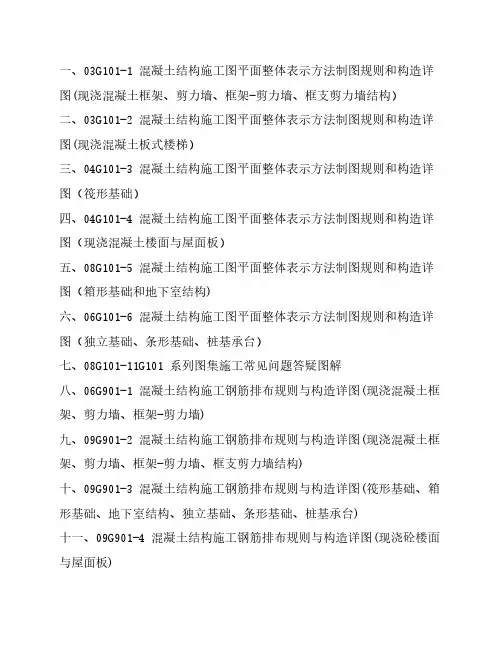

一、03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构)六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）七、08G101-11G101 系列图集施工常见问题答疑图解八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙)九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)十三、11G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板） 替代03G101-1、04G101-4十四、11G101-2混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯) 替代03G101-2十五、11G101-3混凝土结构施工图平面整体表示方法制图规则和构造详图 (独立基础、条形基础、筏板基础和桩基承台) 替代04G101-3、08G101-5、06G101-6一~六为基本图集七为《G101系列图集施工常见问题答疑图解》八~十二为《混凝土结构施工钢筋排布规则与构造详图》钢筋排布深化设计图集十三~十五为2011年出版的三本图集，替代之前的6本基本图集。
](https://uimg.taocdn.com/9ff917b0dc88d0d233d4b14e852458fb770b3867.webp)
03G101-1图集?咨询答●柱咨询题〔1〕：柱纵筋锚进根底的咨询题03G101-1图集?对根底顶面以上的柱纵筋的构造要求讲得比立具体，然而对柱纵筋锚进根底的咨询题，图集中没有介绍，而且，此类咨询题查瞧了一些混凝土构造手册之类也寻不到具体的介绍，因此，特别有必要在此向专家请教，这些咨询题也是许多工程技术人员共同的咨询题。
①柱纵筋伸进根底〔承台梁，或有梁式筏板根底的根底梁〕的锚固长度是多少？是一个laE依旧更多？〔甚至有人提出倍的laE〕②当柱纵筋伸进根底的直锚长度满足“锚固长度〞的要求，是否能够“直锚〞而不必进行弯锚？有的人讲能够“直锚〞；但又有人讲必须拐一个直角弯。
③要是柱纵筋伸进根底必须“弯锚〞的话，弯折局部长度是多少？有人讲是10d,而在03G101-1图集?第39页“梁上柱LZ纵筋构造〞中弯折长度为12d，那个是否可用于根底？④同样在?03G101-1图集?第39页“梁上柱LZ纵筋构造〞中，“直锚局部长度〞不小于0.5laE，那个是否可用于根底？⑤当根底梁的梁高大于柱纵筋的锚固长度时，柱纵筋能够不伸到梁的底部。
是如此的吗？⑥当根底梁的梁高小于柱纵筋的锚固长度时，柱纵筋必须伸到梁的底部，然后拐一个直角弯。
其弯折局部长度，“剩多少拐过往多少〞，显然不适宜。
这时候，应该用上前面第③条，即一个弯折局部长度；同时，也应该检验一下“直锚局部长度〞，瞧瞧它是否不小于前面第④条的“最小直锚长度〞。
是如此的吗？■答柱咨询题〔1〕：所提咨询题将会在“筏形、箱形、地下室根底平法国家建筑标准设计03G101-3、-4〞中得到相应答案〔2003年底陆续推出〕。
现在简单答复如下：①⑤柱纵筋一般要求伸至根底底部纵筋位置。
特厚根底〔2米以上〕中部设有抗水化热的钢筋时，根底有飞边的所有柱和根底无飞边的中柱的柱纵筋可伸至中层筋位置；②③当柱纵筋伸进根底的直锚长度满足“锚固长度〞的要求时，要求弯折12d；④⑥梁上柱纵筋的锚固要求亦适用于柱在根底中的锚固，但要求柱纵筋“坐底〞。

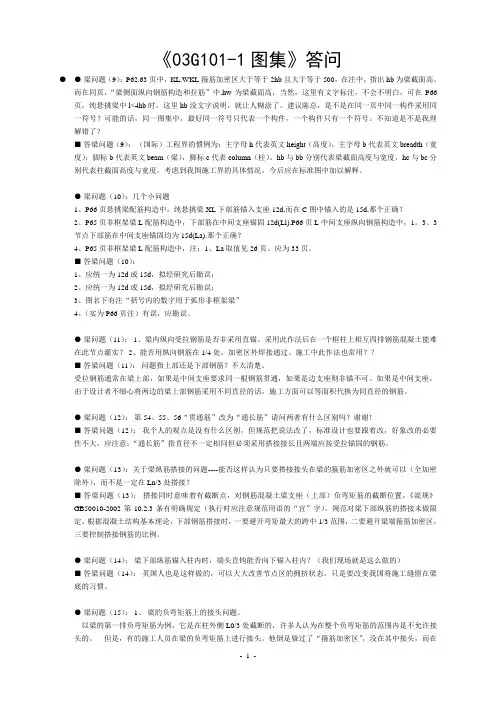

《03G101-1图集》答问●●梁问题（9）：P62.63页中，KL.WKL箍筋加密区大于等于2hb且大于等于500，在注中，指出hb 为梁截面高。
而在同页，“梁侧面纵向钢筋构造和拉筋”中,hw为梁截面高，当然，这里有文字标注，不会不明白，可在P66页，纯悬挑梁中l<4hb时，这里hb没文字说明，就让人糊涂了。
建议陈总，是不是在同一页中同一构件采用同一符号？可能的话，同一图集中，最好同一符号只代表一个构件，一个构件只有一个符号。
不知道是不是我理解错了？■答梁问题（9）：（国际）工程界的惯例为：主字母h代表英文height（高度），主字母b代表英文breadth（宽度）；脚标b代表英文beam（梁），脚标c代表column（柱）。
hb与bb分别代表梁截面高度与宽度，hc与bc分别代表柱截面高度与宽度。
考虑到我国施工界的具体情况，今后应在标准图中加以解释。
●梁问题（10）：几个小问题1、P66页悬挑梁配筋构造中，纯悬挑梁XL下部筋锚入支座12d,而在C图中锚入的是15d,那个正确？2、P65页非框架梁L配筋构造中，下部筋在中间支座锚固12d(Ll).P66页L中间支座纵向钢筋构造中，1。
3、3节点下部筋在中间支座锚固均为15d(La).那个正确？4、P65页非框架梁L配筋构造中，注：1、La取值见26页。
应为33页。
■答梁问题（10）：1、应统一为12d或15d，拟经研究后勘误；2、应统一为12d或15d，拟经研究后勘误；3、图名下有注“括号内的数字用于弧形非框架梁”4、（实为P66页注）有误，应勘误。
●梁问题（11）： 1、梁内纵向受拉钢筋是否非采用直锚。
采用此作法后在一个框柱上相互四排钢筋混凝土能难在此节点灌实？ 2、能否用纵向钢筋在1/4处，加密区外焊接通过。
施工中此作法也常用？？■答梁问题（11）：问题指上部还是下部钢筋？不太清楚。
受拉钢筋通常在梁上部，如果是中间支座要求同一根钢筋贯通，如果是边支座则非锚不可。
现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。
转帖或复制本帖请注明出处。
1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。
03G101平法图集-专家答问03G101平法图集-专家答问《03G101-1图集》答问● 柱问题（1）：柱纵筋锚入基础的问题《03G101-1图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细，但是对柱纵筋锚入基础的问题，图集中没有介绍，而且，此类问题查看了一些混凝土构造手册之类也找不到详细的介绍，所以，很有必要在此向专家请教，这些问题也是不少工程技术人员共同的问题。
① 柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个 laE 还是更多？（甚至有人提出 1.5 倍的 laE ）② 当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求，是否可以“直锚”而不必进行弯锚？有的人说可以“直锚”；但又有人说必须拐一个直角弯。
③ 如果柱纵筋伸入基础必须“弯锚”的话，弯折部分长度是多少？有人说是 10d ,而在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中弯折长度为 12d ，这个规定是否可用于基础？④ 同样在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中，规定“直锚部分长度”不小于 0.5 laE ，这个规定是否可用于基础？⑤ 当基础梁的梁高大于柱纵筋的锚固长度时，柱纵筋可以不伸到梁的底部。
是这样的吗？⑥ 当基础梁的梁高小于柱纵筋的锚固长度时，柱纵筋必须伸到梁的底部，然后拐一个直角弯。
其弯折部分长度，“剩多少拐过去多少”，显然不合适。
这时候，应该用上前面第③条，即规定一个弯折部分长度；同时，也应该检验一下“直锚部分长度”，看看它是否不小于前面第④条规定的“最小直锚长度”。
是这样的吗？■ 答柱问题（1）：所提问题将会在“筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4”中得到相应答案（2003年底陆续推出）。
现在简单答复如下：①⑤ 柱纵筋一般要求伸至基础底部纵筋位置。
特厚基础（2米以上）中部设有抗水化热的钢筋时，基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置；②③ 当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求时，要求弯折12d；④⑥ 梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固，但要求柱纵筋“坐底”。
03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。
转帖或复制本帖请注明出处。
1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
柱问题1、柱纵筋锚入基础的问题《03G101-1图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细，但是对柱纵筋锚入基础的问题，图集中没有介绍，而且，此类问题查看了一些混凝土构造手册之类也找不到详细的介绍，所以，很有必要在此向专家请教，这些问题也是不少工程技术人员共同的问题。
①柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个 laE 还是更多？（甚至有人提出 1.5 倍的 laE ）②当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求，是否可以“直锚”而不必进行弯锚？有的人说可以“直锚”；但又有人说必须拐一个直角弯。
③如果柱纵筋伸入基础必须“弯锚”的话，弯折部分长度是多少？有人说是 10d ,而在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中弯折长度为 12d ，这个规定是否可用于基础？④同样在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中，规定“直锚部分长度”不小于 0.5 laE ，这个规定是否可用于基础？⑤当基础梁的梁高大于柱纵筋的锚固长度时，柱纵筋可以不伸到梁的底部。
是这样的吗？⑥当基础梁的梁高小于柱纵筋的锚固长度时，柱纵筋必须伸到梁的底部，然后拐一个直角弯。
其弯折部分长度，“剩多少拐过去多少”，显然不合适。
这时候，应该用上前面第③条，即规定一个弯折部分长度；同时，也应该检验一下“直锚部分长度”，看看它是否不小于前面第④条规定的“最小直锚长度”。
是这样的吗？答：所提问题将会在“筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4”中得到相应答案（2003年底陆续推出）。
现在简单答复如下：①⑤柱纵筋一般要求伸至基础底部纵筋位置。
特厚基础（2米以上）中部设有抗水化热的钢筋时，基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置；②③当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求时，要求弯折12d；④⑥梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固，但要求柱纵筋“坐底”。
03G101-1平法图集相关知识问答、把0.4LaE+15d与LaE 作比较取其大值，对吗？1、不要把0.4LaE+15d与LaE比较。
LaE是直锚长度标准。
当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以LaE作为衡量弯锚总长度的标准，否则属于概念错误。
可见0.4LaE+15d与LaE是两类不同的概念，并不存在可比较的前提。
2、请注意看03G101-1图集第54页框架梁端支座下面的标注：伸至柱外边（柱纵筋内侧），这是首要的，而后面的半句话且0.4LaE是对直锚水平段长度的一个验算要求。
这就要求我们，首先让梁纵筋伸到柱外侧，然后验算直锚水平段长度，只可以比0.4LaE长，而不能比0.4LaE短。
3、至于框架梁纵筋端部弯15d的直钩，是一个构造要求。
构造要求是混凝土结构的一种技术要求，构造要求是不须经过计算的，是必须执行的。
至于为什么要规定为15d呢？陈教授说过，这是经过力学试验的，在直钩上5d处至10d处都有内力（变形）存在，到15d处就没有了。
所以，当梁的支座（框架柱的宽度）较窄时，LaE减去梁纵筋直锚水平段长度后，其差数较大，若按剩多少拐多少的说法，把剩下的长度都拐成直钩，这个直钩就可能比15d大得多直钩长度大于15d以外的部分纯属浪费。
关于15d直钩的问题还有很多，下面继续讨论。
2、第一排钢筋和第二排钢筋的间距在图集中哪里可以反应出来1、钢筋混凝土结构就是钢筋和混凝土这两种不同材料的协同作用，其要点在于二者的紧密结合。
因此，保证混凝土对钢筋周边360度的包裹是十分重要的。
所以，必须保证钢筋之间有足够的净距离。
2、梁第一排钢筋与第二排钢筋的间距是25mm 。
这个间距不能太小，也不能太大：间距太小了，影响混凝土对钢筋的包裹；间距太大了，会降低梁的有效高度，降低梁的强度。
3、还应该注意，梁的上部纵筋的最小间距是30mm和1.5d，梁的下部纵筋的最小间距是25mm和1d 。
3、多肢箍时，外箍是包住梁主筋，内箍包住几跟钢筋呢？比如梁主筋为5根，我的内箍应该怎么箍法？如果梁上下钢筋根数不一样，比如上部5根下部6根,这时，应该遵循什么原则？1、梁的主筋（不论是上部纵筋还是下部纵筋），都应该在梁宽范围内（具体说是应该在外箍宽度的范围内）均匀分布。
建筑工程系的学生必读的03G101-1及04G101-3两本图集的精华主编：山东大学陈青来教授的精辟答疑！记得好好阅读哦！柱问题1、柱纵筋锚入基础的问题《03G101-1图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细，但是对柱纵筋锚入基础的问题，图集中没有介绍，而且，此类问题查看了一些混凝土构造手册之类也找不到详细的介绍，所以，很有必要在此向专家请教，这些问题也是不少工程技术人员共同的问题。
①柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个 laE 还是更多？（甚至有人提出 1.5 倍的 laE ）②当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求，是否可以“直锚”而不必进行弯锚？有的人说可以“直锚”；但又有人说必须拐一个直角弯。
③如果柱纵筋伸入基础必须“弯锚”的话，弯折部分长度是多少？有人说是 10d ,而在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中弯折长度为 12d ，这个规定是否可用于基础？④同样在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中，规定“直锚部分长度”不小于 0.5 laE ，这个规定是否可用于基础？⑤当基础梁的梁高大于柱纵筋的锚固长度时，柱纵筋可以不伸到梁的底部。
是这样的吗？⑥当基础梁的梁高小于柱纵筋的锚固长度时，柱纵筋必须伸到梁的底部，然后拐一个直角弯。
其弯折部分长度，“剩多少拐过去多少”，显然不合适。
这时候，应该用上前面第③条，即规定一个弯折部分长度；同时，也应该检验一下“直锚部分长度”，看看它是否不小于前面第④条规定的“最小直锚长度”。
是这样的吗？答：所提问题将会在“筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4”中得到相应答案。
现在简单答复如下：①⑤柱纵筋一般要求伸至基础底部纵筋位置。
特厚基础（2米以上）中部设有抗水化热的钢筋时，基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置；②③当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求时，要求弯折12d；④⑥梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固，但要求柱纵筋“坐底”。
2、我们在施工中经常遇到柱主筋大变小的问题。
试问：当柱子采用电渣压力焊时候有什么限制条件，例：25mm碰焊14mm的钢筋的能不能？答： 25mm碰焊14mm，直径相差过大受力时会出现应力集中现象。
如果施工规范对大小直径钢筋对焊无限制规定的话，建议直径相差不要超过两级（25与20或18与14）。
3、柱伸入承台梁或基础梁中，是否设置箍筋？箍筋如何设置？不需加密？此箍筋起什么作用？这个问题如果在施工图中明确标示，就没有问题。
如果在施工图中没有明确表出，则施工人员如何执行？现在的情况是各人有各的做法，例如，有的人设置两根箍筋，有的人只设置一根箍筋。
答：要设不少于两道箍筋，但不需要加密。
箍筋的作用是保持柱纵筋在浇筑混凝土时钢筋之间的相对位置和钢筋笼的定位不受扰动。
4、柱上端“非连接区”？《G101图集》规定，柱的下部，即在楼板梁的上方有一个“非连接区”（是个箍筋加密区），纵筋的接头只能在“非连接区”以上部位（也就是柱的中部）进行。
然而，图集没有规定在柱的上部有没有“非连接区”？例如，在柱上部的箍筋加密区或者在柱梁的交叉部位允许不允许纵筋连接？事实上，有的施工人员在上述的柱上部区域进行了钢筋接头。
这样，他在柱中部有一个钢筋接头，在柱上部又有一个钢筋接头，违背了“同一纵向受力钢筋不宜设置两个或两个以上接头”的规定。
（见《混凝土结构工程施工质量验收规范》）不过，上述规范的用语是“不宜”，并没有强制规定。
因此，请教一下上述柱纵筋的接头问题如何解释？如何执行？其中有什么理论根据？答：提问者可能是指00G101，03G101-1中从下层柱的上部到上层柱的下部形成的非连接区是连续的。
规范对此规定是“不宜”，未做强制规定，国家建筑标准设计的规定偏严，对保证质量有好处。
如果难以做到，结构设计师可以对此规定进行变更。
规范用语“不宜”，反映了中国人的辨证思维。
对于执行与否，结构设计师有抉择权利。
该规定多出于概念设计考虑，未见其理论根据的文章发表。
5、前在03G101第45页中（非抗震KZ箍筋构造非抗震QZ.LZ纵向钢筋构造）中注7：当为复合箍筋时，对于四边有梁与柱相连的同一节点，可仅在四根梁端的最高梁底至最低梁顶范围周边设置矩形封闭箍筋，那么请问陈教授，1、该条能否用于第36页（抗震KZ纵向钢筋连接构造）中。
或者说用于四级抗震的节点处。
因为我注意到构造规定中非抗震与四级抗震处理基本上一样的。
2、对于四边有梁与柱相连的同一节点能否用于边（端）柱与梁相交处。
答： 1、该条不适用于（抗震KZ纵向钢筋连接构造），抗震结构要求所有复合箍筋要贯通柱梁节点，而且要按照加密间距设置。
2、只有边柱有悬挑梁时才会形成四边有梁的情况，该节点构造要求适用于该情况。
6、有的施工单位把柱子的接头只考虑底部的区域满足要求而上部却不考虑，施工单位认为是受压的，所以他们认为他们采取的闪光对焊上部接头他们就不考虑了？这样做法对吗？答：框架柱是偏压构件，受弯矩、轴向压力和剪力的共同作用，其受弯时的反弯点一般在柱中稍向上的位置，抗震时柱两端都要加密箍筋以保证实现“强剪弱弯”，因此，连接位置不考虑避开柱上端是错误的。
7、请教陈总，关于柱根的判断，如下图所示的判断是否正确？无基础梁的柱根系指基础的顶面，有基础梁的柱根系指基础梁的顶面，有地下室的柱根系指地下室基础底板顶面和地下室顶板的顶面。
答：对。
地下室内的柱归入"基础结构",箍筋宜全高加密.8、再次请教陈总，关于上图中左边有地下室的情况时，底层柱是否指的是-2层和首层？没有地下室的情况，底层柱是否指的是基础或基础梁顶面至首层顶板上皮？此时的柱净高(Hn)是否指的是从基础或基础梁顶面至首层顶板梁下皮标高？答：1、任何一侧有地下室即按有地下室考虑。
2、有基础拉梁，拉梁以下为“基础结构”。
3、仅有基础，自然从“基础顶面”。
9、一层是22的，第二层是18的，第三层是25的，这样的柱筋能不能用对焊呢？答：对焊钢筋直径最好相差不大(一档).这样的配筋有显明的随意性,宜将第二层钢筋调成直径22的,然后于直径25的焊接10、该比如说柱顶一边梁顶标高10米，另一边梁顶标高11米，且都为顶层，柱内钢筋怎样锚固呢？是不是每边的钢筋按自己这边的梁锚固呢？答：柱钢筋设置到最高点.较低标高的梁钢筋锚入柱内,较高标高的梁与柱的连接按框架顶层端节点构造.11、请问陈教授：偏心圆柱与框架梁平外边时，由于梁外侧受力筋靠近柱与梁的切点，所以锚入柱内水平段很短，实际施工时应以何种倍数锚固？答：在近"切点"位置应采用(对称)搭接方式而非锚固方式.12、请问陈教授:在G101,P43页中边柱结顶筋在采用(一)类型进行锚固时,当直锚长度已达到1.5la时是否还要进行弯锚?如果要进行弯锚,平直长度应为多少?弯上部钢筋是否要弯至梁底?在P44页中,中柱结顶钢筋在直锚长度已达到要求是否需伸至梁顶?答：1、无论何种情况均应伸至柱顶。
2、边柱外侧柱筋至少到顶部再弯钩12d。
13、关于03101-1图集“P36页的图2”的讨论。
这里又发生一个问题：1、“连接位置上移至柱上端”以后，如果在“下一楼层”现浇时把柱插筋留到这么高的位置，则施工会很不方便。
2、但如果按“P36页左三图”那样，在本层柱根“500左右”的地方设置柱插筋，则在顶板梁以下“500左右”的地方又发生一个钢筋接头——这就造成“一个楼层内的一根柱纵筋出现两个接头”的问题（一般来说，一根钢筋是不允许出现两个接头的）——请教青来教授，是不是应该这样做？答：移至上端主要为了节约钢筋.如果太高不容易控制其稳定,可达中部亦可.无论如何应避免连接两次.14、柱子的焊接的部位一定要箍筋加密吗？绑扎的部位是不是一定要箍筋加密呢？答：不需要.绑扎部位应加密,图集上有明确规定.15、当柱子下部钢筋与上部钢筋直径不相同时，施工中采用电渣压力焊连接时如何做到柱子钢筋中心对齐？或者有什么其他的办法？答：可在较细直径的钢筋上加外径与较粗钢筋直径相同的铅丝套环.但应注意两根钢筋直径相差最好不大于一档.16、在03g101第9页中，有“当为抗震设计时，确定箍筋肢数时要满足对柱纵筋‘隔一拉一’以及箍筋骨肢距的要求”是什么意思呢？答：即设置的箍筋至少隔一根柱纵筋拉住一根柱纵筋,不可以隔两根柱纵筋才拉住一根柱纵筋.17、我们是施工单位，遇到较真的监理，我们也没有办法了，所以要请教陈教授：在框架柱子中：一般的箍筋的四个角都是圆的，这就造成了在实际绑扎中它们就不可能到角，比方就，现在有一500*500的柱子，保护层是25，箍筋是B10的，所以我应做成470*470的箍筋了，但是由于箍筋的四角是圆的，在实际绑扎中箍筋就不得到位，在量角到角之间的距离时，只有440长或者更少（实际上会更少一些）这就造成了四角的保护层不够的情况了，但是中中间的几根主筋是没问题的。
所以请问，在这种情况我该如何做呢，是增大箍筋呢？（现在箍筋的保护层只有15，再大可能不合适了）还是有别的办法，我虽然认为没有事，但是有些监理是不行的，遇到这种情况，我该如何解释呢？答：这个问题取决于箍筋内表面的弯折半径.如果弯折半径与柱纵筋截面半径相同,所有柱纵筋即可"各就各位",但实际做不到.这么小的弯折半径会造成箍筋开裂,所以柱四角纵筋总比中部筋的位置向内一些.18、我在现场看到柱子直径22变25时搭接方法和101完全不同：现场搭接是以顶板为基准面，上柱（25）纵筋往下伸一个La，下柱（22）纵筋往上伸一个La，然后绑扎。
不知这样行不行？据说施工中基本上都是这样处理的答：应按照03G101-3做，否则上柱在内力最大的柱根部配筋严重不足。
上柱配筋比下柱大是为了满足上柱受力需要，施工习惯源于不清楚柱子实际所受内力。
19、柱筋电渣压力焊的接头部位箍筋需要加密么？怎么计算加密范围？答：搭接长度范围箍筋加密的目的是增大混凝土对钢筋的粘接强度，焊接是一个“点”，不是一个“长度范围”，加密不起什么作用。
梁问题1、03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
