防雷及接地装置工程造价PPT课件

zhanghezh11
三、电气设备及相关件的接地
为了保证电器设备的安全运行，电器设 备及相关件的下列金属部分均应接地。
（1）变压器、电机、电器、携带式或移 动式电器具等的金属底座和外壳。
（2）电力设备传动装置。 （3）互感器的二次绕组。 （4）配电盘和控制盘的金属柜架。
zhanghezh12
（5）室外配电装置的金属构架和钢筋 混凝土物架以及靠近带电部分的金属围 栏和金属门等。 （6）交、直流电缆的接线盒，终端盒 的外壳和电缆的外皮，穿线的钢管等。 （7）装在配电线路上的开关设备、电 力电容器等电力设备。 （8）铠装控制电缆的外皮，非铠装或 非金属护套电缆的1-2根屏蔽芯线。
13
四、接地系统
zhanghezh2
第一讲 防雷及接地装置工程内容
本讲通过讲述防雷及接地装置工程内容， 熟悉防雷接地装置的组成及其他相关内 容，为学习防雷接地装置工程施工图预 算打下良好基础。
防雷及接地装置包括建筑物、构筑物的 防雷接地，变配电系统接地、车间系统 接地、设备接地及避雷针接地装置等工 程内容。
17
2、人工接地体 （1）人工接地极：人工接地极一般是
将型钢或钢管打入地下，形成有效接 地，常用的一般有钢管接地极和角钢 接地极；钢管接地极一般用2.5m长 φ40~50壁厚不小于4mm的钢管，顶 部打入地下深度不小于0.7m，形成接 地极，角钢接地极一般用L50×5角钢， 顶部打入地下不小于0.7m，形成接地 极。钢管、角钢接地极一般成组
zhanghezh8
明敷引下线与断接卡
zhanghez9h
10
二、防雷接地装置的组成
防雷接地的主要作用是将建筑物或构筑物所受 雷电的袭击引入大地，使建筑物、构筑物免受 雷电的破坏，所以无论任何级别的防雷接地装 置，一般都有三大部分构成，分别是接闪器、 引下线和接地体。
按闪器通常有避雷针、避雷网、避雷带等形式； 引下线一般有引下线、引下线支持卡子、断接 卡子、引下线保护管等组成；接地体一般有接 地母线、接地极组成。常用的接地极可以是钢 管、角钢、钢板、铜板等。
zhanghezh18
敷设。单根接地极间用-40×4镀锌 扁钢接地母线连接形成一组。具体根 数由计算确定，每组中接地极间距应 为2~3倍的接地极长度，一般为5m。 （2）接地母线。
接地母线一般采用-40×4镀锌扁钢 或φ8镀锌圆钢制成。
zhanghezh19
六、接地跨接线
接地母线遇有障碍时，须跨越而相连的 接头称为跨接，跨接一般会出现在建筑 物的变形缝处，钢轨作为接地体时每节 钢轨相连处，通风管道法兰盘连接处等。 做法如图11-3a、b所示。
20
21
七、接地调试
根据设计要求，防雷及接地装置中的接 地体必须有足够小的接地电阻，这些要 求一般在设计时，根据土质等情况计算 布置出接地极。施工完毕后，为了保证 接地电阻达到设计要求，需对已施工完 毕的接地体进行接地电阻测试，测试接 地电阻一般是从引下线的断接卡子处将 原引下线断开，用接地电阻测量仪进行 测量，如达不到相应的设计要求要，进 行处理。
zhanghezh6
（2）烟囱的防雷接地。烟囱的防雷接地 一般采用避雷针及引下线进行保护，根 据烟囱的高度不同，可设单根或两根避 雷针及接地装置。引下线可单独敷设， 也可利用烟囱的钢爬梯作为引下线。
zhanghezh7
（3）水塔的防雷接地。水塔的防雷接 地一般是在水塔顶部中间的高出部分装 设一支1.5m长的独立的避雷针，在水 塔顶部周围设一圈避雷带，通常用爬梯 做引下线进行防雷。
接地系统一般分为配电所接地系统和车间接地 系统两个部分。
（1）变配电所接地系统
变配电所内配电盘柜及其他盘柜一般都设
有型钢基础，它的接地系统一般是将这些型钢
基础用-25×4扁钢相连，作为接地干线。
然后将这些干线引向室外，与户外的接地装置 相连，作为外壳保护接地。
14
15
（2）车间接地系统 接零母线进入车间以后，在有桥式
接地。 （3）利用建筑物的金属结构组成避雷网
及引下线。 （4）利用电缆进线以防雷电波的侵入。
5
3、特殊构筑物的防雷接地 （1）油、气罐的防雷接地。油、气罐
的防雷接地，目的是避免受到雷击之后 引起油、气爆炸或因此造成火灾。根据 所储油、气性质，防雷接地也可分为三 个等级。对于一、二类防雷的油、气罐 应设独立的避雷针保护，三类防雷的油、 气罐一般仅做可靠接地即可。
zhanghezh3
一、建筑物、构筑物的防雷接地
1、建筑物的防雷类别 民用建筑根据其重要程度不同，对防雷
要求划分为三类，工业建筑根据其生产 特性，发生雷电事故的可能性及其产生 的后果，对防雷的要求也分为三类。对 具体工程的防雷类别一般由工程设计确 定。
4
2、建筑物防雷的措施。 防雷的、避雷带，通过引下线
或梁式行车的车间内，可利用行车 钢轨，用-40×4扁钢相连，作为接 地回路，如车间没有钢轨可做接地， 则应另设接地系统。
16
五、接地体

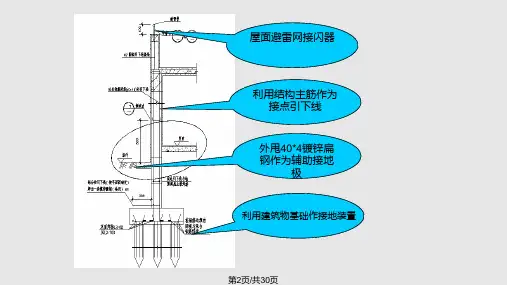

无论建筑物防雷接地还是设备系统接地， 接地体是非常关键的一部分。接地体可 以利用建筑物的结构或者人工设置。 1、利用建筑物的结构作为接地体
经常作为接地体的建筑物的结构有钢结 构、钢筋混凝土结构、钢轨、金属管道 等，这些构件只要安装正确，都是很好 的接地体。
防雷及接地装置工程施工图预算
本章学习防雷及接地装置工程施工图预 算的编制，包括防雷及接地装置工程内 容和防雷接地装置工程量计算两部分内 容。
zhanghezh1
本章学习要求
学习目标：了解防雷及接地系统定额内 容，掌握防雷接地系统工程工程量计算 方法及其定额套用，熟悉相关注意事项。
重点难点：本章的重点是防雷接地工程 的工程量计算方法及定额套用。
zhanghezh22
第二讲 防雷及接地装置 工程量计算及定额的应用
本讲学习防雷接地装置的工程量计算及 定额应用，包括四部分内容；接地体、 接闪器、引下线及接地电阻的调试。
