安装计价实习报告
一、实习背景随着我国经济的快速发展，建筑行业日益繁荣，安装工程在建筑工程中的地位越来越重要。
为了更好地适应市场需求，提高自己的专业技能，我选择了安装计价作为实习项目。
本次实习为期一个月，在一家具有丰富经验的建筑安装公司进行。
二、实习目的1. 熟悉安装工程计价的流程和规范，掌握计价软件的使用方法。
2. 了解安装工程材料、设备的市场价格，掌握价格信息的收集和分析方法。
3. 提高自己的实际操作能力，为今后从事相关工作奠定基础。
三、实习内容1. 安装工程计价流程及规范在实习期间，我首先学习了安装工程计价的流程和规范。
安装工程计价主要包括以下步骤：（1）编制工程量清单：根据施工图纸和工程量计算规则，对安装工程进行分类、编码，计算出工程量。
（2）确定计价依据：查阅相关计价依据，如定额、市场价格等，确定工程量的计价单价。
（3）编制计价书：根据工程量清单和计价依据，编制安装工程计价书。
（4）审核计价书：对计价书进行审核，确保计价的准确性。
2. 安装工程材料、设备价格信息收集在实习期间，我学习了如何收集安装工程材料、设备的价格信息。
主要方法如下：（1）查阅市场价格行情：通过互联网、专业杂志等途径，了解各类材料、设备的市场价格。
（2）咨询供应商：与材料、设备供应商沟通，获取最新价格信息。
（3）参加行业展会：了解行业动态，掌握最新价格信息。
3. 安装工程计价软件使用实习期间，我学习了安装工程计价软件的使用方法。
该软件具有以下功能：（1）工程量计算：根据施工图纸和工程量计算规则，自动计算工程量。
（2）计价依据查询：提供各类定额、市场价格等计价依据。
（3）计价书编制：根据工程量清单和计价依据，自动生成计价书。
四、实习成果通过一个月的实习，我取得了以下成果：1. 熟悉了安装工程计价的流程和规范，掌握了计价软件的使用方法。
2. 收集了大量的安装工程材料、设备价格信息，为今后从事相关工作提供了数据支持。
3. 提高了自身的实际操作能力，为今后从事相关工作奠定了基础。

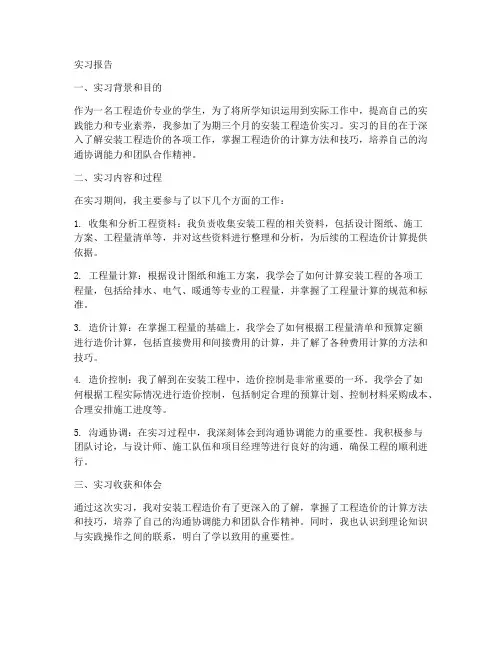

安装工程造价的实习报告
实习报告一、实习背景和目的作为一名工程造价专业的学生，为了将所学知识运用到实际工作中，提高自己的实践能力和专业素养，我参加了为期三个月的安装工程造价实习。
实习的目的在于深入了解安装工程造价的各项工作，掌握工程造价的计算方法和技巧，培养自己的沟通协调能力和团队合作精神。
二、实习内容和过程在实习期间，我主要参与了以下几个方面的工作：1. 收集和分析工程资料：我负责收集安装工程的相关资料，包括设计图纸、施工方案、工程量清单等，并对这些资料进行整理和分析，为后续的工程造价计算提供依据。
2. 工程量计算：根据设计图纸和施工方案，我学会了如何计算安装工程的各项工程量，包括给排水、电气、暖通等专业的工程量，并掌握了工程量计算的规范和标准。
3. 造价计算：在掌握工程量的基础上，我学会了如何根据工程量清单和预算定额进行造价计算，包括直接费用和间接费用的计算，并了解了各种费用计算的方法和技巧。
4. 造价控制：我了解到在安装工程中，造价控制是非常重要的一环。
我学会了如何根据工程实际情况进行造价控制，包括制定合理的预算计划、控制材料采购成本、合理安排施工进度等。
5. 沟通协调：在实习过程中，我深刻体会到沟通协调能力的重要性。
我积极参与团队讨论，与设计师、施工队伍和项目经理等进行良好的沟通，确保工程的顺利进行。
三、实习收获和体会通过这次实习，我对安装工程造价有了更深入的了解，掌握了工程造价的计算方法和技巧，培养了自己的沟通协调能力和团队合作精神。
同时，我也认识到理论知识与实践操作之间的联系，明白了学以致用的重要性。
首先，安装工程造价工作不仅需要扎实的专业知识，还需要对工程实际情况有深入的了解。
在实习过程中，我学会了如何将理论知识运用到实际工作中，提高自己的实践能力。
其次，沟通协调能力是安装工程造价工作中不可或缺的一环。
在实习过程中，我学会了如何与团队成员、施工队伍和项目经理等进行良好的沟通，确保工程的顺利进行。
最后，安装工程造价工作需要严谨的态度和细致的工作作风。

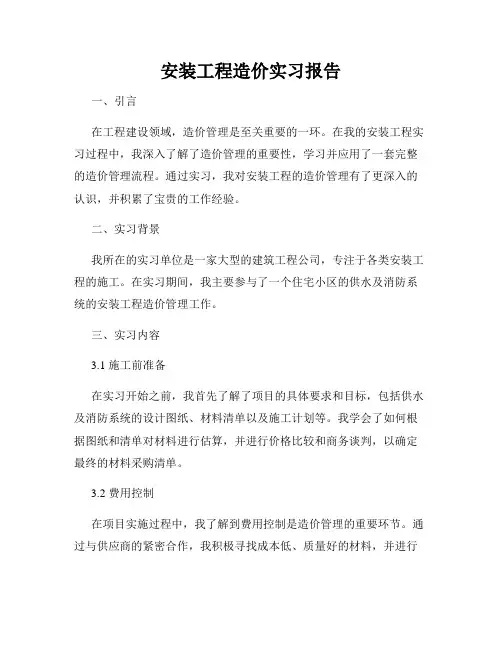

安装工程造价实习报告
安装工程造价实习报告一、引言在工程建设领域，造价管理是至关重要的一环。
在我的安装工程实习过程中，我深入了解了造价管理的重要性，学习并应用了一套完整的造价管理流程。
通过实习，我对安装工程的造价管理有了更深入的认识，并积累了宝贵的工作经验。
二、实习背景我所在的实习单位是一家大型的建筑工程公司，专注于各类安装工程的施工。
在实习期间，我主要参与了一个住宅小区的供水及消防系统的安装工程造价管理工作。
三、实习内容3.1 施工前准备在实习开始之前，我首先了解了项目的具体要求和目标，包括供水及消防系统的设计图纸、材料清单以及施工计划等。
我学会了如何根据图纸和清单对材料进行估算，并进行价格比较和商务谈判，以确定最终的材料采购清单。
3.2 费用控制在项目实施过程中，我了解到费用控制是造价管理的重要环节。
通过与供应商的紧密合作，我积极寻找成本低、质量好的材料，并进行价格的实时跟踪和统计。
同时，我也与施工队伍保持密切合作，监督施工进度，及时处理工期推迟或变更的费用影响。
3.3 变更管理在工程实施过程中，变更是难以避免的。
我学会了如何及时响应和管理各种变更请求，包括材料变更、设计变更以及施工方案的调整。
我与设计人员、供应商和施工队伍进行了密切的协调，确保变更过程的顺利进行，并进行相应的费用调整和更新。
3.4 成本核算在项目结束后，我进行了全面的成本核算工作。
通过与相关部门的协作，我梳理了项目中的所有成本，并进行了详细的登记和汇总。
同时，我也对项目费用进行了分析和评估，为今后的类似项目提供了宝贵的经验和指导。
四、实习心得4.1 专业知识的提升通过实习，我深入了解了安装工程的造价管理，掌握了一系列的造价管理工具和方法。
我学到了很多关于材料估算、价格谈判、成本控制和变更管理等方面的知识，这些知识为我今后的职业发展奠定了坚实的基础。
4.2 团队协作的重要性在实习过程中，我与设计人员、供应商、施工队伍以及其他职能部门进行了广泛的合作。
工程造价安装工程实习报告6篇
工程造价安装工程实习报告6篇工程造价安装工程实习报告篇一：一、实习目的此次安装工程施工工艺实习是完成课本课程后的一个重要的实践性环节。
通过这为期一周的实习，不仅培养了综合运用医学理论知识解决工程实际问题的能力，还提高了了实际工作的技能，增强了竞争意识，为将来工作学习打下良好的基础。
二、实习时间与地点xxxx年6月24日新城区阳光公寓小区xxxx年6月25日光明路北段天润花苑2#楼xxxx年6月26日河南城建学院中央空调实验室三、实习的具体内容又是一年实习季，此次安装工程施工实习是学习安装工程施工工艺的一个重要的实践性环节。
通过实习，不仅培养了综合运用医学理论知解决工程实际问题的能力，还提高了了实际工作的技能，增强了竞争意识，为将来工作学习打下良好的基础。
实习第一天，老师带领我们到阳公寓小区进行参观实习。
该公寓地下一层，地上5层商业层、30层住宅。
我们重点参观了商业区的排水工程和消防工程。
各个房间的污水通过地漏和下水管排入排水支管(排水横管)，再由排水支管流入排水干管，最后流出建筑物。
排水管道采用PVC-U排水管，用U型螺栓固定在桁架上。
管道交界处用法兰连接，T型接口和十字形接口处有三通、四通管件，变径处设有变径弯头。
每个排水管末端都设有清扫口，便于清理管道垃圾，避免堵塞。
各层主立管均设有检查口。
温差变化和管径变化的部位要安装伸缩节，缓冲水流速度，伸缩节一般设置在两个固定支架之间。
消防管道使用铸铁管，由吊杆、支架吊装至楼板上，末端尚未安装喷头，待吊顶安装完毕后再进行施工，防止被吊顶埋住起不到消防作用。
消防干管采用法兰连接和蝶阀连接，支管多采用法兰连接。
立管传楼板而过，楼板安装时预留孔洞。
每个楼层都设有楼梯井，排布电气及其他线路。
根据施工规范要求，管道之间需要有一定间距。
实习第二天，我们参观了光明路北段的中平能化神马集团高层住宅天润花苑2#楼。
该工程四个单位，一梯四户，地下一层设备用房，地上18层住宅。
安装工程计量计价实训总结报告
安装工程计量计价实训总结报告一、前言工程计量计价是建筑工程中不可或缺的一环，而实践是理论的升华。
本报告将详细介绍我在安装工程计量计价实训中所学到的知识和经验，并分析其中遇到的问题及解决方法。
二、实训背景本次安装工程计量计价实训是我所在学校土木工程专业的必修课之一。
通过此次实践，我们可以更深入地了解施工现场和建筑物结构，提高我们对建筑工程的认识和理解。
三、实训内容1. 实习地点：某小区装修施工现场。
2. 实习时间：2021年3月1日至3月10日。
3. 实习任务：（1）对施工现场进行测量并记录数据；（2）编制安装图纸；（3）进行材料清单编制和成本估算；（4）进行实际材料采购和设备租赁；（5）进行施工进度控制和成本控制。
四、实训经验1. 测量技巧：在测量过程中，我们需要注意以下几点：（1）准确度：尽可能精确地记录数据，以便后续计算。
（2）标注清晰：标注必要的信息，如点号、高程、坐标等。
（3）安全第一：在测量时，要注意安全，避免发生意外事故。
2. 安装图纸编制：在编制安装图纸时，需要注意以下几点：（1）符合规范：按照相关规范和标准进行编制。
（2）清晰明了：图纸应该清晰明了，方便施工人员理解和操作。
（3）材料节约：在编制图纸时，应该尽可能地考虑材料的节约。
3. 材料清单编制和成本估算：在材料清单编制和成本估算过程中，需要注意以下几点：（1）准确性：尽可能精确地估算材料的数量和价格。
（2）市场调研：在采购前进行市场调研，以获取最优惠的价格。
（3）节约成本：在选择材料时，应该尽可能地考虑到成本因素，并选择性价比高的材料。
4. 施工进度控制和成本控制：在施工进度控制和成本控制过程中，需要注意以下几点：（1）计划合理性：施工计划应该合理，并且能够适应现实情况。
（2）监督管理：对施工过程进行监督和管理，避免出现问题。
（3）成本控制：尽可能地控制成本，以保证项目的盈利。
五、实训问题及解决方法在实训过程中，我们遇到了一些问题，如测量数据不准确、材料价格波动等。
工程造价安装工程实习报告（精选3篇）
工程造价安装工程实习报告（精选3篇）工程造价安装工程篇1一、安装工程施工工艺实习是完成本课程后的一个重要的实践性环节。
通过实习，培养学生综合运用已学理论知识解决工程实际问题的能力，提高学生实际工作技能，增强竞争意识，为将来打下良好的基础。
二、实习要求1、通过施工实习巩固和加深理解所学专业课程的理论及实践知识，并拓宽知识面。
2、通过具体实践活动，进一步了解安装工程的相关的材料、结构以及具体的施工方法和程序。
3、通过实习活动，增强学生独立工作、善于分析实际问题和解决实际问题的能力。
4、通过实习活动，为后续课程打下良好的基础。
三、实习内容一星期的实习过程中我们主要参观学习了河南城建学院文管校区教职工宿舍楼、河南城建学院三号教学楼空调工程实验室，在实习过程中，我们主要对室内变配电设备安装、给排水管道安装、通风空调工程设备安装及原理进行了认识和学习。
(一)室内变配电安装实习的第一天我们对东院教职工宿舍楼进行了参观学习，对室内变配电线路有了一定的了解。
它主要有线槽配线、塑料护套线配线、导管配线等。
现在的安装工程主要采用的是是导管配线，导管配线可分为明配和暗配两种方式。
在施工现场，我们看到许多正方形盒子，这就是接线盒。
这些接线盒还有许多预留的塑料管或钢管，是用来穿导线的，这种配线方式叫做导管配线。
这些导管都是先穿好钢丝后固定在钢筋上，然后浇筑混凝土而形成的。
普通的照明线路系统的导线一般用塑料导管，弱电线路系统的导线用钢管，因为钢管的抗干扰性能比较强。
老师说，这些导管如果设置在轻质隔墙处，可以用剔槽的方法来敷设;如果设置在现浇混凝土处，必须先固定，再浇混凝土。
导管如需弯折，用热煨法。
在加热前需装弹簧在弯折处，防止导管在弯折时被压扁。
导管如需连接可用套管法。
当管线不通时，如敷设在砌块墙处，可重新剔槽敷设;如敷设在现浇混凝土处，应在上一层楼面的找平层中敷设导管。
弱电系统施工工艺要求：1.每户应设置分户配电箱，配电箱安装位置，漏电箱安装位置：应安装在易操作位置，便于日常维修。
安装工程计量计价实训总结报告
安装工程计量计价实训总结报告安装工程计量计价实训总结报告一、实训概述安装工程计量计价实训是建筑工程专业的重要实践环节之一，旨在让学生通过实际操作，熟悉安装工程的计量与计价技术，提高专业实践能力。
本次实训包括两个部分，分别是安装工程计量与安装工程计价。
实训期间，我们以团队协作的方式，按照项目施工图纸，进行实际操作，并使用专业软件进行计量与计价操作。
二、安装工程计量1. 实训目标通过实际操作，学习安装工程计量的基本方法和技巧，包括图纸测量、工程量清单编制等。
2. 测量图纸在实训中，我们通过学习建筑工程图纸的阅读与理解，对给定的安装工程施工图进行测量。
在测量图纸时，我们学会了大小比例、线性尺度、比例尺的使用方法。
通过正确使用测量工具，我们可以准确地测量图纸中的各种构件尺寸。
3. 工程量清单编制在理解了图纸内容后，我们使用计量软件进行工程量清单的编制。
通过选择合适的工程量清单模板，我们按照实际情况填写施工单位、工程内容、单位、数量等信息。
在编制过程中，我们需要仔细核对图纸尺寸与工程量清单中的施工内容，确保准确无误。
4. 实训心得通过安装工程计量实训，我们深刻认识到准确测量图纸与正确编制工程量清单的重要性。
只有通过准确测量，才能保证工程施工的精确性和效率，而正确编制工程量清单则是计价过程的基础。
三、安装工程计价1. 实训目标通过实践操作，学习安装工程计价的方法与过程，包括综合单价计算、成本与利润计算等。
2. 综合单价计算在实际计价中，我们使用了综合单价方法，将工程量清单中的各项工程内容与相应的材料、人工价格相结合，计算出每项工程的综合单价。
通过合理确定综合单价，可以为施工单位提供准确的成本估算，以及为投标或合同谈判提供可靠的依据。
3. 成本与利润计算在掌握了综合单价计算方法后，我们开始计算每项工程的成本和利润。
通过将综合单价与工程量相乘，我们可以得到每项工程的成本。
而利润的计算则需要考虑施工单位的经营成本、风险成本以及预计的利润水平。
安装工程估价实训报告
安装工程估价实训报告一、实训目的和背景本次实训主要是针对安装工程估价的相关知识进行学习和实践。
安装工程估价指的是对建筑施工中的钢结构、机电设备、管道等基础设施进行估价和预算。
这项工作涉及到大量的计算和评估，对于学生来说是一项非常有挑战性的任务。
1. 学习安装工程估价的基础知识和理论。
2. 掌握估价和预算的方法和技巧。
3. 实践运用所学知识，完成一份安装工程估价报告。
二、实训内容1. 理论学习在实训开始之前，我们首先进行了一系列的理论学习，包括建筑安装工程施工相关的知识，以及安装工程估价的步骤和方法。
我们还学习了基础设施安装工程的常用材料和设备，对于后续的实践操作提供了基础知识。
2. 实践操作在理论学习结束后，我们开始进行实践操作。
我们的实践任务是根据一份安装工程施工图纸和相关资料，完成一份估价报告。
具体操作步骤如下：步骤一：确定工程范围和施工地点。
步骤二：对工程图纸和相关资料进行初步分析，了解工程结构和构件数量以及其他必要的信息。
步骤三：根据工程图纸和相关资料，将工程范围和施工地点进行测量和标注。
步骤四：根据工程图纸和相关资料，进行基础设施的设计和构建，并计算出所需的材料量和设备数量。
步骤五：根据所测量的数据和计算结果，编制安装工程估价报告。
报告应包括对每个构件的详细描述、所需材料和设备的列表、以及总估价和预算。
3. 结果分析和讨论在完成实践操作后，我们对结果进行了分析和讨论。
我们发现，在实践中，我们遇到了一些困难和挑战，主要包括：1. 对一些复杂构件的估价较为困难。
2. 在计算材料和设备数量时需要考虑到多个因素，如成本、质量等。
3. 在编制报告时需要注意清晰和准确地描述每个构件、材料和设备。
我们通过讨论和交流，找到了解决这些问题的方法和技巧，提升了实践操作的效率和准确度。
三、实训总结和评价通过本次实训，我们深入学习了安装工程估价的相关知识，掌握了估价和预算的方法和技巧。
我们也克服了实践操作中的一些困难和挑战，提升了实践操作的效率和准确度。
安装工程实估计实训报告
一、前言随着我国建筑业的快速发展，安装工程预算在建筑工程管理中扮演着越来越重要的角色。
为了提高自己的专业素养，增强实际操作能力，我参加了本次安装工程预算实训。
通过实训，我对安装工程预算的编制过程有了更加深入的了解，现将实训过程及心得体会总结如下。
二、实训内容1. 实训目的（1）掌握安装工程预算的基本概念和编制方法；（2）熟悉安装工程定额的应用；（3）提高工程量计算、市场调研及价格确定的能力；（4）培养严谨的科学态度和作风。
2. 实训任务（1）在实训老师的指导下，完成指定工程图纸的安装工程预算一份；（2）独立完成工程量计算，并独立市场询价，确定材料市场价格；（3）熟悉安装定额的应用；（4）实训结束时，提交实训报告一份。
3. 实训步骤（1）实训准备：室内讲座，实训任务布置，做好实训工作计划，准备相关工具和书籍；（2）熟悉图纸：了解工程概况，熟悉图纸要求；（3）工程量计算：按照计算规则，独立核算工程量；（4）材料价格确定：独立市场询价，确定材料市场价格；（5）工程预算编制：根据工程量计算和材料价格，编制安装工程预算。
三、实训心得体会1. 工程量计算的准确性是编制安装工程预算的基础。
在实训过程中，我深刻体会到，只有对图纸和工程量计算规则有充分的理解和掌握，才能保证工程量计算的准确性。
2. 材料价格的市场调研是安装工程预算编制的关键。
通过实训，我学会了如何利用网络、电话、实地考察等多种方式获取材料价格信息，提高了市场调研的能力。
3. 安装定额的应用是提高预算编制效率的重要手段。
在实训过程中，我熟悉了安装定额的编制原则和适用范围，学会了如何运用定额进行工程量计算和材料价格确定。
4. 实训过程中，我认识到团队合作的重要性。
在完成实训任务的过程中，我与同学们互相帮助、共同进步，提高了自己的沟通能力和团队协作能力。
5. 实训让我深刻体会到，理论知识与实践操作相结合的重要性。
在实训过程中，我将所学理论知识应用于实际操作中，提高了自己的实际操作能力。
安装工程预算实训报告书
一、实训背景随着我国经济的快速发展，建筑行业得到了长足的进步，安装工程预算作为建筑行业的重要组成部分，对于确保工程质量和进度具有重要意义。
为了提高学生的实践能力，我校组织了安装工程预算实训课程。
本次实训旨在让学生掌握安装工程预算的基本理论和方法，提高学生的实际操作能力。
二、实训目的1. 熟悉安装工程预算的基本概念、编制方法和步骤。
2. 学会运用预算定额、市场价格和工程量计算规则进行安装工程预算。
3. 培养学生的团队协作精神，提高学生的沟通能力。
4. 为今后从事安装工程预算工作打下坚实基础。
三、实训内容1. 安装工程预算基础知识（1）安装工程预算的概念及作用（2）安装工程预算编制原则和方法（3）安装工程预算定额的应用2. 安装工程预算编制步骤（1）熟悉图纸，明确工程范围（2）确定工程量计算规则（3）工程量计算（4）材料价格确定（5）套用预算定额（6）计算人工费、机械费、材料费、其他直接费等（7）编制安装工程预算表3. 安装工程预算软件应用（1）熟悉预算软件的基本操作（2）运用预算软件进行安装工程预算编制四、实训过程1. 实训前期准备（1）查阅相关资料，了解安装工程预算的基本理论和方法。
（2）收集安装工程预算案例，分析案例中的编制过程和注意事项。
2. 实训实施（1）分组进行安装工程预算编制。
（2）根据图纸要求，确定工程范围和计算规则。
（3）计算工程量，确定材料价格。
（4）套用预算定额，计算人工费、机械费、材料费等。
（5）编制安装工程预算表。
3. 实训总结（1）总结实训过程中的经验教训。
（2）针对存在的问题，提出改进措施。
五、实训成果1. 完成安装工程预算编制任务。
2. 提高学生的实际操作能力。
3. 培养学生的团队协作精神。
4. 为今后从事安装工程预算工作打下坚实基础。
六、实训体会1. 安装工程预算编制是一个系统工程，需要掌握一定的理论知识和实践经验。
2. 在实训过程中，要注重团队协作，提高沟通能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
兵团广播电视大学开放教育（专科）安装工程估价实训报告姓名：学号：班级：分校：安装工程估价实训对于安装工程估价学习，我对某通风空调进行了预算。
一、某工程的工程概况、施工图与施工说明1、工程概况：本工程为某工厂车间送风系统的安装，其施工图见图5-5、图5-6。
室外空气由空调箱的固定式钢百叶窗引入，经保温阀去空气过滤器过滤。
再由上通阀，进入空气加热器（冷却器），加热或降温后的空气由帆布软管，经风机圆形瓣式启动阀进入风机，由风机驱动进入主风管。
再由六根支管上的空气分布器送入室内。
空气分布器前均设有圆形蝶阀，供调节风量用。
图5-5通风系统平面图图5-6通风系统A-A剖面图2、施工说明：（1）风管采用热轧薄钢板。
风管壁厚：DN500，δ=0.75mm；DN500以上，δ=1.0mm。
（2）风管角钢法兰规格：DN500，∟25×4；DN500以上，∟30×4。
（3）风管内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色酚醛调和漆两道。
（4）所有钢部件内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色厚漆两道。
（5）风管、部件制作安装要求，执行国家施工验收规范有关规定。
3、设备部件一览表（表5-4）二、编制的依据1、某工厂车间通风工程施工图。
2、全国统一安装工程预算工程量计算规则。
3、《全国统一安装工程预算定额》第九册通风空调工程；第十一册刷油、防腐蚀、绝热工程。
4、某省建筑安装工程费用定额。
5、某市建筑安装工程造价信息。
三、分项工程项目的划分和排列根据本例的工程内容，通风系统安装套用全国统一安装工程预算定额第九册《通风空调工程》，通风系统的除锈、刷油漆套用第十一册《刷油、防腐蚀、绝热工程》。
按以上两册定额划分和排列的分项工程项目如下：1、薄钢板通风管道制作安装。
2、帆布接口制作安装。
3、调节阀制作安装。
4、矩形空气分布器制作安装。
5、矩形空气分布器支架制作安装。
6、空气加热器金属支架制作安装。
7、皮带防护罩制作安装。
8、过滤器安装。
9、过滤器框架制作安装。
10、通风设备安装。
（以上属于第九册定额范围）11、风管、部件、管架除锈刷油。
（1）通风管道（含吊托支架）除锈。
（2）金属结构（部件、框架、设备支架）除锈。
（3）通风部件及支架刷油。
（以上属于第十一册定额范围）四、工程量计算按照所列分项工程项目，依据工程量计算规则逐项计算工程量。
1、薄钢板通风管道制作安装根据图5-5通风系统平面图和图5-6通风系统A-A剖面图，将通风管道的水平投影长度和标高标注在图5-7通风管网系统图上，从而计算通风管道的面积如下：图5-7通风管网系统图（1）D800：长度L=（4.7-1.7）（标高差）+2（水平长度）+（4.6+6+6）（水平长度）=21.6（m）面积S=21.6×0.8×3.1416=54.27（m2）（2）D700：长度L=6–0.5（大小头长度）=5.5（m）面积S=5.5×0.7×3.1416=12.10（m2）大小头D800×700，平均直径：（0.8+0.7）/2=0.75（m）面积：S=0.5×0.75×3.1416=1.18（m2）（3）D500：长度L=6–0.5（大小头长度）=5.5（m）面积S=5.5×0.5×3.1416=8.64（m2）大小头D700×500，平均直径：（0.7+0.5）/2=0.6（m）面积S=0.5×0.6×3.1416=0.95（m2）（4）D320：长度L=[6–0.5（大小头长度）]（主管水平长度）+2×6（6根支管水平长度）+（4.7-1.3）×6（6根支管标高差）=37.9（m）面积：S=37.9×0.32×3.1416=38.10（m2）大小头D500×320，平均直径：（0.5+0.32）/2=0.41（m）面积：S=0.5×0.41×3.1416=0.65（m2）（5）天圆地方管D800/560×640，H=400，1个。
面积：S=[（0.8×3.1416）/2 + 0.56+0.64]×0.4=0.98（m2）（6）天圆地方管D320/600×300，6个。
面积：S=[（0.32×3.1416）/2+0.6+0.3]×0.2×6=1.69（m2）2、帆布接口制作安装帆布软接头D600，L=300mm及D800，L=300mm各1个。
面积：S=3.1416×（0.6×0.3+0.8×0.3）=1.32（m2）3、调节阀制作安装（1）空气加热器上通阀1200×400，1个。
制作：查国标通风部件标准重量表得尺寸为1200×400的空气加热器上通阀的单体重量为23.16kg/个。
安装：周长为：2×（1200+400）=3200（mm）空气加热器上通阀1个。
（2）风机圆形瓣式启动阀D800，1个。
制作：查国标通风部件标准重量表得尺寸为D800的风机圆形瓣式启动阀的单体重量为42.38kg/个。
安装：直径800mm风机圆形瓣式启动阀1个。
（3）密闭式斜插板阀D800，1个。
制作：国标通风部件标准重量表中未列尺寸为D800的密闭式斜插板阀的单体重量。
由设备部件一览表（表5.4）查得其单体重量为40kg/个。
安装：直径800mm密闭式斜插板阀1个。
（4）圆形蝶阀D320，6个。
制作：查国标通风部件标准重量表尺寸为D320的圆形蝶阀的单体重量为5.78kg/个。
总重为：5.78kg/个×6个=34.68（kg）。
安装：直径320mm圆形蝶阀6个。
4、矩形空气分布器制作安装600×300，6个制作：查国标通风部件标准重量表尺寸为600×300矩形空气分布器的单体重量为12.42kg/个。
总重为：12.42kg/个×6个=74.52kg。
安装：周长为：2×（600+300）=1800（mm）矩形空气分布器，6个。
5、矩形空气分布器支架制作安装本例矩形分布器安装在图5.8所示的型钢支架上。
其重量计算如下：[（0.41+0.2）×2+0.61]（角钢长度）×6（个）×2.42（角钢每米重量）=26.57（kg）6、空气加热器金属支架制作安装由设备部件一览表（表5.4）查得空气加热器金属支架单体重量为：G=9.64kg7、皮带防护罩制作安装由设备部件一览表（表5.4）查得皮带防护罩（C式）单体重量为：G=15.5kg8、过滤器安装图5.8 矩形空气分布器支架LWP-D(I型)过滤器；1台。
9、过滤器框架制作安装由设备部件一览表（表5.4）查得过滤器框架单体重量为：G=41kg10、钢百叶窗制作安装制作：面积S=0.5×0.4=0.2（m2）安装：钢百叶窗500×400，1个。
11、通风设备安装：由设备部件一览表（表5.4）查得：（1）离心式通风机安装：T4-72No8C，1台；（2）风机减震台制作安装：291.3kg；（3）空气加热器安装：SRZ-12x6D，2台，G=139kg/台。
12、风管、部件、支架出锈刷油（1）薄钢板风管（包括法兰、吊托支架）内、外除锈、刷油（见以上风管面积计算）风管内外表面除锈后刷红丹酚醛防锈漆两道，面积：[54.27+0.98+12.10+1.18+8.64+0.95+38.10+0.65+1.69]×2×1.1=119×2×1.1=262（m2）外表面再刷灰色酚醛调和漆两道，面积：119×1.2=143（m2）（2）通风部件除锈、刷油重量：[23.16（加热器上通阀）+42.38（圆形瓣式启动阀）+40（斜插板阀）+34.68（圆形蝶阀）+74.52（矩形空气分布器）+20（钢百叶窗）]×1.15 =270（kg）（3）空气分布器、空气加热器、防护罩、过滤器框架、支架及风机减震台制作安装除锈、刷油重量：26.57（矩形空气分布器支架）+9.64（空气加热器金属支架）+15.5（皮带防护罩）+41（过滤器框架）+291.3(风机减震台)=384（kg）（4）零星刷油估计（如帆布接口法兰等）：46kg13、工程量计算表本例工程量计算表见表5-5。
五、套用定额单价计算定额直接费（见表5-6、表5-7）六、计算安装工程取费本工程位于市区，税率为3.44%。
该车间通风安装工程属于一类工程，按某省《安装工程费用定额》：综合间接费率为74%；劳动保险费率取9%；利润率取18%；施工合同约定包干，包干费率取20%。
按表4.21计算工程造价见表5.8(精确到“元”)七、编写工程预算书本通风工程工程预算书由以下内容组成：1、封面：本例预算封面见表5-92、预算编制说明：本例编制说明见表5-103、工程造价计算程序表：本例工程造价计算程序见表5-84、定额直接费计算表：本例定额直接费计算表见表5-6、表5-7。
为便于学习，本例将定额基价和主材计算分别列表、说明。
在实际工作中，常将定额基价和主材计算用一份定额直接费计算表表示。
5、工程量计算表：本例工程量计算表见表5-5+表5-9 预算书封面表5-10 编制说明。
