驻马店高杆灯规格 高杆灯参数

广场高杆灯高杆灯参数配置说明1、广场高杆灯设计高度：25米，灯杆为八角或十二角锥形杆体，分为三段制作，板厚从上至下分别为：6mm、8mm、10mm，上口径：280mm，下口径：560mm，设计最大抗风能力可达6 0m／秒。

由3节插接构成，配优质钢盘法兰直径950mm，板厚25mm。

2、高杆灯主杆及支架由高强度优质钢板经大型折弯机一次性卷杆成型，埋弧自动焊接形成，灯杆、灯盘整体采用热浸锌处理，外表采用聚酯粉末喷涂，保障30年外表无腐蚀。

3、高杆灯电动降升系统由上海力博品牌电动马达、金坛牌卷扬机、热浸锌钢丝绳及橡胶电缆等构成。

灯杆体内安装，降升速度为每分钟3~5米。

4、高杆灯导向、卸荷系统由导向轮和导向臂构成，确保灯盘在降升过程中不会发生横向移动，保障灯盘上升到位时，能将灯盘自动脱落并由挂钩锁定。

5、高杆灯照明电器系统由12盏400 w金卤投光灯具构成，可通过电脑时控器自动控制开关灯时间及部分照明或全照明，6、高杆灯防雷系统：灯顶加装1.5m长避雷针，地下基础装1根1m长接地线并与地下螺栓连接。

7、高杆灯降升方式为电动控制方式，使灯盘可以安全可靠地降到离地面2.5m 处，方便维护工作。

高杆灯手动遥控装置设有引出线，操作人员可在5米处遥控灯盘的降升，这样可确保操作人员的人身安全。

8、降升式高杆灯根据需要可配备一段备用电缆，当灯盘降至最低位置时，该电缆一端插入电气控制系统的插座内，另一端插入灯盘上的接线盒内，如此就能对灯盘直接供电，检修灯具。

9、降升式高杆灯所有灯具的密封等级为IP65标准，以防止尘土、雨水的浸入，保障光源、电器的使用寿命。

灯具材料一般采用耐腐蚀性好的压铸铝成型。

更换高杆灯灯盘牵引副绳工艺一、工具准备套筒Φ14mm、Φ27mm，扳手Φ14mm、Φ27mm，錾子，铁锤，斜口钳，电工胶布，Φ10mm钢丝绳扎头12个。

二、材料准备6股麻芯热浸锌钢丝绳Φ10mm 长度为33米，三根。

30米旧电缆（或者30米长的绳子）一根。

20米升降式高杆灯技术参数一、概述本技术方案严格执行国家相关技术标准，技术先进、经济合理、真正做到使用安全、维护管理方便，符合绿色照明规范。

二、执行标准各项技术参数符合GB14887-2003国家标准三、主要技术参数3.3.2高杆灯灯杆、灯盘3.3.2.1灯杆高度为20米，材质为Q235优质低碳钢板经剪制、折弯、自动焊接成型。

折边成16边型，分三节套，壁厚分别是6/8/10mm，热镀锌喷塑，确保30年不会生锈，抗13级台风（根据需求而定），灯杆上口径260mm、下口径520mm,整体内外热镀锌，厚度不小于0.6mm，法兰尺寸Ф900mm*25mm，灯杆的全部结构件均经过热镀锌和表面防腐处理，防腐质量符合GB/T9790、GBJ365011和GB/T11373的有关规定，达到WF2。

有效延长灯杆寿命，节约维护费用。

所有紧固件均有防松措施。

3.3.2.2灯杆底部开有电器门，内置自动升降装置和电器控制系统。

3.3.2.3中杆灯包括灯杆、灯具、灯盘及自动升降系统，整体设计美观大方。

3.3.2.4灯杆采用插接式，插接长度大于插接处最大直径的1.5倍，配合间隙不大于3mm。

焊接部分无影响强度的裂纹、夹渣、焊熘、烧穿、弧坑和气孔，并且无折皱和中断等缺陷。

3.3.2.5灯盘支架采用方管厚度2.5mm框架式，结构简单可靠，迎风面积小，以提高安全性能。

灯盘重量轻，防腐性能好。

灯具支架可调，便于调整投射方向。

3.3.3电器控制系统：3..3.3.1电器控制和保护装置均安装固定在灯杆底部的控制箱内，备有照明控制及电机控制器。

3.3.3.2双回路电力电缆供电，可实现全负荷照明和部分照明，具有手控，微电脑时间控制多种方式，以满足用户的不同需求。

3.3.3.3采用拖缆方式供电，并留有一定余量。

接至电源的铜导线，截面不小于10mm2；接至每只灯的铜导线，其截面不小于2.5mm2。

3.3.4自动升降式系统：3.3.4.1系统由电机、蜗轮蜗杆、卷筒等部分组成。

40m升降式高杆灯技术规格书1.6照度要求40m双升降式高杆灯用于堆场照明，堆场区域平均水平照度不低于15lx，均匀度不低于0.25。

每座高杆灯采用12盏350W 的LED国际知名品牌灯具。

1、灯杆结构2.1杆柱杆体结构采用多边锥形钢管插接而成，具有整体强度高、安装方便、材料选用优质钢材，经折弯机成型并用自动埋弧焊机焊接为一体，焊缝强度高且光滑平整。

杆体表面经表面热浸锌处理，厚度为≥86μm，具有防腐能力强、美观的特点，并应提供相应风洞实验报告书。

双升降底径1070mm、顶颈350mm。

法兰1500mm*40mm，杆柱高度为40m，基础突出地面200mm，杆柱底部焊接法兰盘，法兰盘与灯柱间应有加强板，法兰盘周围应留有满足强度的螺桂孔，灯柱与基础的连接为螺栓连接。

杆柱下部距地面lm左右高度设有坚固可开启的门，门内应装有绞车及底座、配电板、电缆插座及灯盘到位挂钩等必须的设备。

门关闭严密并加锁。

杆柱顶端焊接法兰盘，以固定驱动头钢架结构。

双升降灯杆底部预留设备箱安放位置，需要在高杆灯底部上开孔，作为电源、视频等线缆入口。

杆体材料应为Q235,灯盘应为钢制结构。

2.2升降灯盘灯盘为框架结构，采用优质型材组焊，表面热浸锌，重量轻，强度高，防锈蚀。

灯盘到达灯杆顶部使用位置时，通过挂钩机构可将其进行可靠的定位，其定位系统所需维护量接近于零。

在30米处设置可安装无线数据通信基站及工业电视系统的前端设备的承载结构。

灯盘应为钢质框架结构，经整体热浸锌防腐处理，具有足够的结构强度，可方便地拆开，便于安装。

灯杆顶部设有防护罩和符合规范的避雷针。

灯杆基础预埋接地极，整个高杆的防雷接地电阻应不大于1Ω。

内部装有时控装置，并配合整个港区远控照明在杆体上开孔。

提供有关高杆杆体强度、挠度等性能的详细计算书。

灯盘可均匀分布12盏灯具，并预留好灯具固定孔（灯具支架必须双孔双螺栓固定），同时配固定灯具螺丝12套。

灯盘上配置好灯具分线盒3个，分线盒进线电缆接好，并能满足灯具负荷要求。

40米高杆灯技术参数摘要：一、引言二、40 米高杆灯技术参数介绍1.灯具规格2.灯具材质3.灯具功率4.灯具光效5.灯具照射范围6.灯具控制方式7.灯具安装与维护三、40 米高杆灯应用场景四、总结正文：一、引言40 米高杆灯作为一种常见的大型户外照明设备，广泛应用于广场、公园、球场等公共场所。

本文将详细介绍40 米高杆灯的技术参数，以帮助您更好地了解这种设备。

二、40 米高杆灯技术参数介绍1.灯具规格40 米高杆灯的灯具规格通常包括：灯具数量、灯具类型、灯具尺寸等。

这些规格可以根据实际需求进行定制，以满足不同场景的照明要求。

2.灯具材质40 米高杆灯的灯具材质多为高强度铝合金或不锈钢，具有良好的耐腐蚀性和抗氧化性，能够在恶劣环境中长期使用。

3.灯具功率40 米高杆灯的灯具功率根据灯具数量、类型和照射要求进行配置。

一般来说，功率越高，照明效果越好。

但同时也要考虑能源消耗和设备成本，选择合适的功率配置。

4.灯具光效40 米高杆灯的灯具光效是指灯具发出的光通量与输入功率之比。

高光效的灯具能够提供更好的照明效果，同时减少能源消耗。

5.灯具照射范围40 米高杆灯的灯具照射范围取决于灯具的功率、光效和高度。

一般来说，灯具高度越高，照射范围越广。

在实际应用中，需要根据场所的具体需求选择合适的灯具照射范围。

6.灯具控制方式40 米高杆灯的灯具控制方式有多种，如手动控制、光控、时控等。

现代高杆灯通常采用智能控制系统，能够实现远程控制、自动调节亮度等功能，提高照明效果和节能效果。

7.灯具安装与维护40 米高杆灯的安装需要专业的施工队伍进行，确保设备的稳固和安全。

在设备使用过程中，要定期进行维护和检查，确保设备的正常运行和延长使用寿命。

三、40 米高杆灯应用场景40 米高杆灯广泛应用于广场、公园、球场、机场等大型公共场所，提供良好的照明效果，保障人们夜间活动的安全。

四、总结40 米高杆灯作为一种重要的户外照明设备，其技术参数对于选择合适的设备至关重要。

高杆灯的介绍高杆灯：一般指15米以上钢制柱型灯杆和大功率组合式灯架构成的新型照明装置。

它由灯头、内部灯具电气、杆体及基础部分组成。

灯头造型可根据用户要求、周围环境、照明需要具体而定;内部灯具多由泛光灯和投光灯组成,光源采用NG400高压钠灯,照明半径达60米。

杆体一般为圆柱型独体结构,用钢板卷制而成,高度为25—40米指25米以上钢制柱型灯杆和大功率组合式灯架构成的新型照明装置。

它由灯头、内部灯具电气、杆体及基础部分组成。

灯头造型可根据用户要求、周围环境、照明需要具体而定;内部灯具多由泛光灯和投光灯组成,光源一般采用高压钠灯和金卤灯。

,照明半径达60米。

杆体一般为圆柱型独体结构,用钢板卷制而成,高度为15—40米。

高杆灯配置1．灯杆为八角或十二角锥形杆体，由高强度优质钢板经剪制、折弯、自动焊接成形，一般高度有2 5、3 0、3 5等规格，设计最大抗风能力可达6 0米／秒，每种规格由3至4节插接组成．配法兰钢底盘，直径1米至1．2米，厚3 0 mm至4 0 m m。

2.功能性以框架结构为主，也有以装饰性为主材料以钢通、钢管为主，灯杆、灯盘采用热浸锌处理。

3．电动升降系统由电动马达、卷扬机、三组热浸镀锌控钢丝绳及电缆等组成。

灯杆体内安装，升降速度为每分钟3至5米。

4．导向、卸荷系统由导向轮和导向臂组成，确保灯盘在升降过程中不会发生横向移动，保证灯盘上升到位时，能将灯盘自动脱落并由挂钩锁定。

5．照明电器系统设6—2 4盏4 0 0 w一1 0 0 0 w金卤(白光)、投光、泛光灯具，电脑时控器可自动控制开关灯时间及部分照明或全照明，6．防雷系统：灯顶加装1．5米长避雷针，地下基础装1根1米长接地线并与地下螺栓焊接。

高杆灯的使用场所高杆灯的使用范围：城市广场、车站、码头、货场，公路，体育场、立交桥。

高杆灯的分类一般可分为升降式和非升降式。

升降式主杆高度一般是18米以上，电动升降操作方便，灯盘升至工作位置后，能自动将盘自动脱、挂沟，钢丝绳卸和。

技术规格书
一、产品技术标准：35米高杆灯技术参数
12火高杆灯：灯高35米，上口径280mm ，下口径630 mm ，杆体分为4节，壁厚从底部开始壁厚分别为12mm、10mm、8mm、6mm 。

灯杆热镀锌静电喷塑，白色。

灯盘自动升降装置。

二、高杆灯
1、所有金属结构（不锈钢件除外）内外表面都要热浸镀锌，现场无焊接现象。

2、灯杆不得有影响强度的裂纹、灰渣、焊瘤、弧坑和针状气孔，且无折破和中断的缺陷。

3、整体安装垂直度不大于千分之三，插接长度应不大于插接处端直径的1.5倍。

4、杆体整体使用寿命25年以上.。

杆体材质采用优质低硅碳钢Q235A钢材（其中Si ≤0.04％,屈服强度>245Mpa ),材料符合执行标准：GB699-88。

抗风系数为11级。

三、升降系统
1、升降系统要求每基高杆灯都有一台电动机完成升降操作，卷扬机设有专门的止动锁定装置，通过遥控线的操作箱实现5米外的远距离操作。

2、电动工具与卷扬机之间装有扭矩限制器，以防止过载。

3、升降系统采用高柔性不锈钢钢丝绳。

4、灯盘为钢质框架结构，经整体热镀锌防腐处理，具有足够的结构强度，所有连接件为不锈钢材质。

5、灯盘到达使用位置时必须可靠的定位，且定位系统所需的维护量接近为零。

40米高杆灯技术参数摘要：一、引言二、40米高杆灯的基本参数1.灯具高度2.灯具功率3.灯具光源4.灯具照射范围三、40米高杆灯的性能特点1.抗风能力2.防腐性能3.照明效果4.安全性四、40米高杆灯的应用场景1.道路照明2.广场照明3.停车场照明4.园林景观照明五、40米高杆灯的选购与安装注意事项1.选购注意事项2.安装注意事项六、总结正文：一、引言随着城市化进程的加快，照明设施在城市建设中发挥着越来越重要的作用。

40米高杆灯作为一种常见的室外照明设备，以其高亮度、远照射范围、抗风能力强等优点受到了广泛关注。

本文将对40米高杆灯的技术参数进行全面解析，以帮助大家更好地了解和选购这款产品。

二、40米高杆灯的基本参数1.灯具高度：40米高杆灯的字面意思是指灯具的高度为40米。

这款灯具的高度可以根据实际需求进行定制，满足不同场景的照明需求。

2.灯具功率：40米高杆灯的功率因光源类型和数量的不同而有所差异。

一般来说，LED光源的功率较低，更加节能环保。

在选购时，可以根据实际需求选择合适的功率。

3.灯具光源：40米高杆灯通常采用LED光源，具有寿命长、亮度高等特点。

此外，还可以根据需求选择钠灯、汞灯等光源。

4.灯具照射范围：40米高杆灯的照射范围根据光源类型和高度有所不同。

一般来说，LED光源的照射范围较广，能够满足大面积的照明需求。

三、40米高杆灯的性能特点1.抗风能力：40米高杆灯采用优质钢材制造，具有良好的抗风性能。

在设计时，需要考虑风力因素，确保灯具在强风天气下稳定可靠。

2.防腐性能：40米高杆灯的防腐性能至关重要。

一般来说，灯杆采用热镀锌处理，灯具采用喷涂防腐工艺，有效提高灯具的使用寿命。

3.照明效果：40米高杆灯采用高亮度LED光源，照明效果显著。

同时，灯具具有调节照射角度的功能，可根据实际需求调整照明范围。

4.安全性：40米高杆灯在设计时需考虑安全性。

灯具采用防爆、防水、防尘等防护措施，确保照明设备在各种恶劣环境下稳定运行。

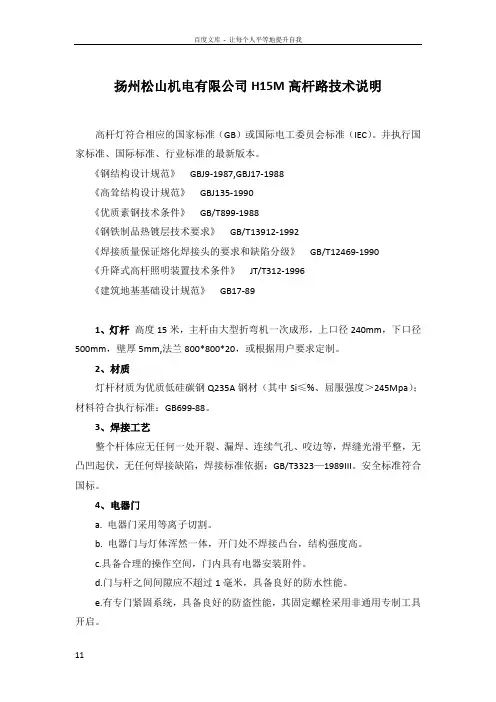

扬州松山机电有限公司H15M高杆路技术说明高杆灯符合相应的国家标准（GB）或国际电工委员会标准（IEC）。

并执行国家标准、国际标准、行业标准的最新版本。

《钢结构设计规范》GBJ9-1987,GBJ17-1988《高耸结构设计规范》GBJ135-1990《优质素钢技术条件》GB/T899-1988《钢铁制品热镀层技术要求》GB/T13912-1992《焊接质量保证熔化焊接头的要求和缺陷分级》GB/T12469-1990《升降式高杆照明装置技术条件》JT/T312-1996《建筑地基基础设计规范》GB17-891、灯杆高度15米，主杆由大型折弯机一次成形，上口径240mm，下口径500mm，壁厚5mm,法兰800*800*20，或根据用户要求定制。

2、材质灯杆材质为优质低硅碳钢Q235A钢材（其中Si≤%、屈服强度＞245Mpa）；材料符合执行标准：GB699-88。

3、焊接工艺整个杆体应无任何一处开裂、漏焊、连续气孔、咬边等，焊缝光滑平整，无凸凹起伏，无任何焊接缺陷，焊接标准依据：GB/T3323—1989III。

安全标准符合国标。

4、电器门a. 电器门采用等离子切割。

b. 电器门与灯体浑然一体，开门处不焊接凸台，结构强度高。

c.具备合理的操作空间，门内具有电器安装附件。

d.门与杆之间间隙应不超过1毫米，具备良好的防水性能。

e.有专门紧固系统，具备良好的防盗性能，其固定螺栓采用非通用专制工具开启。

f. 电器门应有高互换性，门内有合理的操作空间，g.在灯杆工作门内左下方可见处牢固地焊接一只M8×30螺栓与灯杆一起进行热镀锌处理，用于连接电缆PE线。

5、热镀锌工艺应采用热浸锌内外表面防腐处理，锌层厚度≥75um符合GB—／T13912－92标准．设计使用寿命应不低于30年，镀锌表面应光滑美观，颜色基本一致，捶击试验后不起皮、不剥落。

6、喷塑工艺喷塑应采用户外纯聚脂塑粉，颜色为白色，塑层质量稳定，不褪色，不脱落。

升降式高杆灯安装使用说明一、概述：GB32型升降式高杆灯、广泛使用于宽阔道路、立交桥、广场、停车场、洗车场、港口、货场、列车编组场、机场停机坪等场所的大面积和照明。

二、主要技术参数：1、安装总高度25-40 m2、灯盘直径 4.2 m3、总功率15 KW4、配用电机功率 1.5 KW5、钢丝绳承载能力＞5000 Kg6、升降速度＜0.2 m/s7、总重量6500 Kg8、插接深度0.8-1 m三、结构：GB32型升降式高杆灯由灯盘（其上装灯具）、灯杆、升降机构、电气装置等组成。

灯盘可升可降，便于维护和检修。

灯盘用优质钢板（亦可选用不锈钢、铝合金等材料）制成。

上面装有灯具、光源、镇流器、触发器、挂钩总成、接线端子等。

灯盘造型满足用户要求确定。

灯杆为一次成型多菱锥形杆。

本杆选用碳素钢板折压成多菱锥形，并运用CO2气体保护焊工艺拼焊成均匀变径的锥形杆，再插接而成整根灯杆，无需横向焊接。

灯杆内外表面热镀锌后刷面漆或喷塑，杆底部长方形孔内装升降结构和电气装置，杆顶部固定有滑轮组，行程开关，挂钩装置及防雨罩、避雷针与灯杆融为一体。

安装完毕后，请用户参照国家有关规定实施可靠保护接地。

升降机构有ZD型电机、连轴器、卷扬机械等组成。

一旦失电能立刻保持灯盘停止在任意状态，不滑动，从而保证安全。

卷扬机构由钢丝绳、卷筒、蜗轮蜗杆减速箱，齿轮副、钢丝滑轮组等零件组成，运转安全可靠，操作方便。

电源装于灯杆下部门内的屏蔽盘上，包括灯组电源，电机电源及控制部分。

亮灯时接通主电缆，升降时切断。

灯具电源可分三组，由S1-S3扭子开关选择时控或手控。

四、操作方法：1、灯盘上升及自动挂钩。

（1）检查卷扬机械是否正常。

（2）将控制按钮接好。

（3）功能转换开关WK转向“挂钩”位置。

（4）按“上升”按钮AQ l，电机上升至上升行程开关XK1时，自动停止上升。

（5）按“下降”按钮AQ2，至挂钩自动挂妥，即按“停止”按钮AQ32、下降与自动脱钩（1）取下灯组电源插座，并将控制按钮接好。

40米高杆灯技术参数（最新版）目录1.40 米高杆灯简介2.40 米高杆灯的技术参数2.1 照明范围2.2 光源2.3 灯杆材质2.4 抗风能力2.5 安装与维护正文【40 米高杆灯简介】40 米高杆灯是一种造型美观、照明效果好、安装简便的户外照明设备。

它广泛应用于城市广场、公园、停车场、体育场馆等公共场所，为用户提供安全、舒适的夜间出行环境。

【40 米高杆灯的技术参数】【40 米高杆灯的照明范围】40 米高杆灯的照明范围通常在 3000-5000 平方米之间，可以根据用户需求和实际场景进行调整。

通过改变灯头的照射角度和方向，可以实现对照明范围的精确控制。

【40 米高杆灯的光源】40 米高杆灯一般采用高压钠灯或 LED 灯作为光源。

高压钠灯具有光效高、寿命长、穿透力强等优点，适合用于大面积照明。

而 LED 灯则具有节能、环保、色彩还原度高等特点，适用于对光效和美观度要求较高的场所。

【40 米高杆灯的灯杆材质】40 米高杆灯的灯杆通常采用优质的碳素钢或不锈钢制作，具有强度高、耐腐蚀、使用寿命长等特点。

灯杆表面经过热镀锌处理，可以有效防止锈蚀，保证灯杆的美观与使用寿命。

【40 米高杆灯的抗风能力】40 米高杆灯的抗风能力是其稳定性的重要指标。

一般来说，40 米高杆灯的抗风能力在 6-8 级风力之间。

在设计时，需要考虑到安装地点的风力等级，以确保高杆灯在强风天气下的稳定性和安全性。

【40 米高杆灯的安装与维护】40 米高杆灯的安装相对简便，只需将灯杆固定在地面，接通电源即可。

在维护方面，由于灯杆高度较高，建议采用专业设备进行维护。

定期检查灯头的照明效果和灯杆的牢固程度，确保高杆灯的正常运行和安全使用。

综上所述，40 米高杆灯凭借其优秀的照明效果、稳定的性能和较长的使用寿命，成为户外照明设备的理想选择。

一、高杆灯符合相应的国家标准（GB）或国际电工委员会标准（IEC）。

并执行国家标准、国际标准、行业标准的最新版本。

《钢结构设计规范》 GBJ9-1987,GBJ17-1988《高耸结构设计规范》 GBJ135-1990《优质素钢技术条件》 GB/T899-1988《钢铁制品热镀层技术要求》 GB/T13912-1992《焊接质量保证熔化焊接头的要求和缺陷分级》 GB/T12469-1990《升降式高杆照明装置技术条件》 JT/T312-1996《建筑地基基础设计规范》 GB17-89二、高杆灯技术参数灯杆部分1、灯杆高度15-50米,灯杆采用多边形(通常为8边/12边/16边）拔销杆,插接式结构，（20米以下分两节,壁厚6mm/8mm;25米-30米分三节壁厚6/8/10mm,35米-40米分四节,壁厚6/8/8/10或6/8/10/12)插接长度插接处端直径的1.5倍,灯盘为框架结构；底部法兰为圆形。

2、电器门具备合理的操作空间，门内具有电器安装附件；门与杆之间间隙应不超过1毫米，具备良好的防水性能；有专门紧固系统，具备良好的防盗性能，其固定螺栓采用非通用专制工具开启。

3、材质灯杆材质为优质低硅碳钢Q235A钢材（其中Si≤0.04%、屈服强度＞245Mpa），材料符合执行标准：GB699-88。

4、焊接工艺整个杆体应无任何一处开裂、漏焊、连续气孔、咬边等，焊缝光滑平整，无凸凹起伏，无任何焊接缺陷，须提供焊接探伤报告，焊接标准依据：GB/T3323—1989III。

安全标准符合国标GB7000.1-7000.5-1996。

5、热镀锌工艺应采用热浸酸内外表面放腐处理，厚度≥75um符合GB—／T13912－92标准．设计使用寿命应不低于30年，镀锌表面应光滑美观，颜色基本一致，捶击试验后不起皮、不剥落。

提供镀锌检测报告。

6、喷塑工艺喷塑应采用户外纯聚脂塑粉，颜色为白色，塑层质量稳定，不退色，不脱落。

高杆灯在我们生活当中随处可见，是夜晚户外照明当中的“神器”。

我们平时在选购时，肯定是想选购到使用寿命长，质量优秀和亮灯效果好的高杆灯。

但是我们当中大部分人是门外汉，不知道如何正确选购高杆灯。

还是有瑞达交通专业人员来解释一下吧~高杆灯一般是指15米以上钢制锥形灯杆和大功率组合式灯架构成的新型照明装置。

它由灯头、内部灯具电气、杆体及基础部分组成。

灯头造型可根据用户要求、周围环境、照明需要具体而定;内部灯具多由泛光灯和投光灯组成,光源采用NG400高压钠灯,照明半径达60米。

杆体一般为棱锥形独体结构,用钢板卷制而成,高度为15—40米，多为两到三节构成。

一、高杆灯配置1．灯杆为八棱、十二棱、十八棱锥形杆体，由高强度优质钢板经剪制、折弯、自动焊接成形，一般高度有2 5、3 0、3 5、40等规格，设计最大抗风能力可达6 0米/秒，每种规格由3至4节插接组成．配法兰钢底盘，直径1米至1．2米，厚3 0 mm至4 0 m m。

2．功能性以框架结构为主，也有以装饰性为主材料以钢通、钢管为主，灯杆、灯盘采用热浸锌处理。

3．电动升降系统由电动马达、卷扬机、三组热浸镀锌控钢丝绳及电缆等组成。

灯杆体内安装，升降速度为每分钟3至5米。

4．导向、卸荷系统由导向轮和导向臂组成，确保灯盘在升降过程中不会发生横向移动，保证灯盘上升到位时，能将灯盘自动脱落并由挂钩锁定。

5．照明电器系统设6—2 4盏4 0 0 w一1 0 0 0 w金卤(白光)、投光、泛光灯具，电脑时控器可自动控制开关灯时间及部分照明或全照明，6．防雷系统：灯顶加装1．5米长避雷针，地下基础装1根1米长接地线并与地下螺栓焊接。

二、高杆灯分类一般可分为升降式和非升降式。

升降式主杆高度一般是18米以上，电动升降操作方便，灯盘升至工作位置后，能自动将盘自动脱、挂沟，钢丝绳卸和。

升降式高杆灯设手动和电动两种升降控制方式，使灯盘可以安全可靠地降到离地面2.5米处，方便维护工作。

高杆灯配置参数与设计理念一、高杆灯配置参数：高杆灯一般用在广场，机场，球场等照明用。

一般选用多高的和多少火的合适呢。

这就要看一般照射面积需求。

对于一般球场来说的话适合10米到12米每个装2火150瓦装4组可以满足要求。

大型广场装两组18米的就可以每组8火200瓦。

说明：框架式灯头和封闭式灯头由于抗风阻力要求不同，灯杆的壁厚以及上下口径要要求不同。

封闭式的要求更高，因为路灯款式比较多，不能为您一一展示，如果您有需求，请您可以电话或在线咨询，如果有照片或者图样可订制。

二、采用模块化设计理念，便于安装、维护、维修；长寿：寿命可达10万小时以上，对普通家庭照明可谓"一劳永逸"。

酸清除钢板表面的氧热镀锌法化铁皮。

酸洗之后的钢板立即进入水箱中浸泡等待镀锌，这样可以防止钢板再氧化。

后经过酸洗、水清洗、挤干、烘干、进入锌锅（温度一直保持在445-465℃）热镀锌，再进行涂油和铬化处理。

三、高杆灯一般可分为升降式和非升降式。

升降式主杆高度一般是18米以上，电动升降操作方便，灯盘升至工作位置后，能自动将盘自动脱、挂沟，钢丝绳卸，升降式高杆灯设手动和电动两种升降控制方式，使灯盘可以安全可靠地降到离地面2.5米处，方便维护工作。

手动遥控装置引出线的长度为10米，操作人员在5米处遥控灯盘的升降，这样可确保操作人员的人身安全。

四、高杆灯的价格为何比较贵？很多客户都觉得高杆灯的价格太贵，今天高杆灯厂家就来为大家分析太阳能高杆灯，led高杆灯价格到底贵在哪？首先由于高杆灯灯杆高度比较高一般都在15米以上，并且我们都知道灯杆高度越高壁厚也相应增加，这样来说单一根路灯杆的价格就比较贵了，就拿普通的市其次高杆灯高度比较高，灯头功率也会比较大，一般都在100瓦以上，如果采用led灯头的话价格也是比较贵的。

如果是太阳能高杆灯的话，还要算上太阳能电池板和蓄电池的成本比市电高杆灯的更贵。

10米升降式高杆灯使用说明书高邮市千升照明电器厂二〇一九年九月十五日目录一、概述二、结构与功能简介三、操作方法四、操作注意事项五、维护与保养六、常见故障与处理七、保修与配件供应八、主要技术参数九、高杆灯图纸十、安装说明十一、关于基础笼一、概述升降式高杆灯广泛应用于广场、宽阔道路、立交桥、大型停车场、港口、列车编组场、机场及机场停机坪等大面积照明。

使用维护方便，功能配备灵活，节能效率显著，具有卓越的照明效果和独特的环境优化等功能。

二、结构与功能简介（参见：《高杆灯结构示意图》）升降式高杆灯由灯杆、灯盘、升降系统、照明系统、自动控制系统和避雷保护系统等部分组成。

1、灯杆灯杆由底座、杆体、灯盘悬挂支架及顶部法兰和防雨罩等部分组成，热镀锌防腐处理。

1.1底座有安装法兰盘和电器门开口，设有配电盘和升降机装置；1.2 杆体采用优质钢板经“一次性折弯成型工艺”制成锥形多棱杆或圆形杆，每节长度为7-12米，插接式（或焊接式）安装；1.3 灯盘悬挂支架围绕杆体120°均匀分布，设有挂钩装置并具有稳定灯盘功能；1.4 顶部法兰设有钢丝绳滑轮和电缆滑轮组以及其他功能装置的预留位置；1.5 防雨罩根据灯盘的外型风格设计制造，上设避雷针。

2、灯盘灯盘上设有挂钩圈（接挂装置）、投光灯、接线盒和其他功能预留位置等。

2.1 灯盘采用优质型钢制作，热镀锌防腐处理，可电动、手动升降，便于维护保养；2.2 其外形的设计兼顾其功能性和美观性，同时考虑其在空气中的力学特征；2.3 投光灯选用高效节能截光型灯具，其安装稳固且安装方式多样，以获得最佳的光照角度和美观度，同时便于调节和维护；2.4 接线盒具有高强度、高密封性和优良的防腐性能及多功能性；2.5 灯盘上设有多功能选配预留位置，可设置安装摄像头、高音喇叭等设备。

3、升降系统升降系统由升降机装置、钢丝绳和滑轮组、挂钩与接挂装置以及自动控制部分组成。

3.1 升降机装置设于灯杆底部，由锥形转子电机、涡轮蜗杆减速机、传动齿轮以及钢丝绳绞盘和手动转换装置等组成，可电动、手动升降；3.2 钢丝绳采用优质高强度镀锌钢丝绳，安全系数高，滑轮组采用免维护设计；3.3 挂钩与接挂装置在系统的控制下完成灯盘的自动脱挂、卸荷和自动限位等功能，并保证灯盘安全升降以及卸荷后稳定在灯杆顶部；4、自动控制系统自动控制系统由配电盘和相关部件及材料组成，控制着灯盘的升降、脱挂和照明灯具的亮灭。

高杆灯的安装采购往往跟以下几点息息相关：
1、灯杆高度15-50米，灯杆采用多边形(通常为8边/12边/16边）。

2、电器门具备合理的操作空间，门内具有电器安装附件；门与杆之间间隙应不超过1毫米，具备良好的防水性能；有专门紧固系统。

3、材质
灯杆材质为优质低硅碳钢Q235A钢材，材料符合执行标准：GB699-88。

4、焊接工艺
整个杆体应无任何一处开裂、漏焊、连续气孔、咬边等，焊缝光滑平整，无凸凹起伏，无任何焊接缺陷。

5、热镀锌工艺
采用热浸酸内外表面放腐处理，镀锌表面应光滑美观，颜色基本一致，捶击试验后不起皮、不剥落。

提供镀锌检测报告。

6、喷塑工艺
喷塑采用户外纯聚脂塑粉，塑层质量稳定，不退色，高杆灯，不脱落。

附着力强，抗强烈的太阳紫外线，抗紫外线，提供喷塑检测报告。

不起皮，不脱落。

表面平整光滑，色泽基本一致。

7、设计能力
8、垂直度检验
灯杆立直后，使用经纬仪对灯杆与水平间的垂直度作检验，垂直度应小于或
等于千分之三。

9、杆体观感
造型及尺寸符合要求，整体美观大方，杆体表面光滑一致，色泽均匀。

镀锌层光滑平整，喷塑层粘附力强而不剥落。

10、所有固定螺栓、螺母等使用不锈钢材料（地脚螺栓、螺母除外）。

11、灯杆内部电缆穿线通道无阻，易于穿线，并没有尖凸边缘、毛边、齿状物及类似情况，避免损伤电缆线。

12、灯杆满足防雷击及接地要求。

以上就是今天带给大家的简单分享，希望对大家有所帮助，同时也感谢大家一直以来的关注与支持！。

中杆灯支架基础计算一、设计参数钢筋混凝土容重：γ砼＝25 kN/m3，钢容重：γ钢＝78.5 kN/m3；地下水位按地面以下0.5m考虑；50年一遇风压：0.60 kN/m2；灯具总重：3.8 吨二、计算简图三、荷载计算1 恒载灯具共设8个投光灯，均布在灯杆顶部圆盘上G1＝3.8*10＝38 kN2 活载灯杆风荷载灯杆半高处截面外径d=(250+560)/2=405mm风压高度变化系数：地面粗糙类别B 类，灯杆高度H=30m ，μz ＝1.39 风荷载体形系数：μzw 0d 2＝1.39*0.60*0.405*0.405＝0.137≥0.015， 且⊿≈0，H/d ＝30/0.405＝74>25，故μs ＝0.6 H 2/d=30*30/0.405=2222>700 T=0.25+0.99*10-3*H 2/d=2.45s >0.25s根据规范应考虑风压脉动对结构产生顺风向风振的影响。

脉动分风荷载的空间相关系数确定：根据规范，对迎风面宽度较小的高耸结构，水平方向相关系数可取ρx=1 竖直方向的相关系数z ρ==0.8427脉动风荷载的背景分量因子1a z Bz kH x zzφρρμ= 对于迎风面和侧风面的宽度沿高度按直线变化的高耸结构，应乘以修正系数B v θθ、 ()(0)B H B =0.447，v θ=1.928，()(0)B B z B θ=，按下表确定： 表1 修正系数B θ表2脉动风荷载的背景分量因子Bz脉动风荷载的共振分量因子115R x x ==>R=2.876z 高度处的风振系数z β取值见下表：表3 风振系数z β取值灯具风荷载表4 灯具风荷载总水平力F=F1+F2=13.68 KN总弯矩M=M1+M2 =257.73 KN*m总竖向力G=G1 =38 KN“圆钢管柱外露刚接”节点计算书一. 节点基本资料采用设计方法为：常用设计节点类型为：圆钢管柱外露刚接柱截面：PIPE-560*10，材料：Q235柱与底板全截面采用对接焊缝，焊缝等级为：二级，采用引弧板；底板尺寸：L*B= 850 mm×850 mm，厚：T= 40 mm锚栓信息：个数：12采用锚栓：双螺母焊板锚栓库_Q235-M42锚栓垫板尺寸(mm)：B*T=90×20底板下混凝土采用C40节点前视图如下：节点下视图如下：二. 验算结果一览验算项数值限值结果最大压应力(MPa) 9.13 最大19.1 满足受拉承载力(kN) 136 最大157 满足混凝土要求底板厚(mm) 24.6 最大40.0 满足锚栓要求底板厚(mm) 17.4 最大40.0 满足底板厚度40.0 最小24.6 满足等强全截面 1 满足板件宽厚比16.1 最大18.0 满足板件剪应力(MPa) 37.1 最大125 满足焊缝剪应力(MPa) 46.4 最大160 满足板件厚度(mm) 16.0 最小16.0 满足焊脚高度(mm) 10.0 最小9.49 满足焊脚高度(mm) 10.0 最大19.2 满足板件厚度(mm) 16.0 最小16.0 满足焊脚高度(mm) 10.0 最小9.49 满足焊脚高度(mm) 10.0 最大19.2 满足基底最大剪力(kN) 11.8 最大165 满足三. 混凝土承载力验算控制工况：1.2D+1.4LN=-45.6 kN；M x=0 kN·m；M y=364 kN·m；偏心受压底板计算：这里偏心距e为：e= M/N =364000000/45600=7982.456mm > 119.749mm所以按部分截面混凝土受压，部分锚栓受拉来计算(通过对混凝土应力积分): δmax=9.127N/mm2中性轴的坐标: x = 128.949最大锚栓的拉力：NTa = 136439.829N锚栓总拉力：Ta = 620441.082 N轴力N大小为：N = 45600 N混凝土的总合压力：F = 666041.082N外力对中性轴的弯矩：M外= 358119947.929N.mm 按（fN(e-x)方式求出）锚栓的合弯矩：Ma = 243227678.915N.mm混凝土的合弯矩：Mc = 114892231.881N.mm混凝土抗压强度设计值：f c=19.1N/mm2底板下混凝土最大受压应力：σc=9.127N/mm2≤19.1，满足四. 锚栓承载力验算控制工况：1.2D+1.4LN=-45.6 kN；锚栓最大拉力：N ta=136.44 kN(参混凝土承载力验算)锚栓的拉力限值为：N t=156.927kN锚栓承受的最大拉力为：N ta=136.44kN≤156.927，满足五. 底板验算1 构造要求最小底板厚度验算一般要求最小板厚：t n=20 mm柱截面要求最小板厚：t z=10 mm构造要求最小板厚：t min=max(t n，t z)=20 mm≤40，满足2 混凝土反力作用下的最小底板厚度计算非抗震工况底板下最大压应力：σcm=9.127 N/mm2底板厚度验算控制应力：σc=9.127 N/mm2沿圆周布置的加劲肋之间按三边支承板简化计算：折算跨度：a2=3.142×850/12=222.529 mm悬挑长度：b2=0.5×(850-560)=145 mm分布弯矩：M1=0.08119×9.127×222.529×222.529 ×10-3=0.0367 kN·m 得到底板最大弯矩区域的弯矩值为：M max=0.0367 kN·m混凝土反力要求最小板厚：T min=(6*M max/f)0.5=(6×36.698/205×103)0.5=32.773 mm≤40，满足3 锚栓拉力作用下的最小底板厚度计算非抗震工况锚栓最大拉力：T am=136.44 kN底板厚度验算控制拉力：T a=136439.829 kN锚栓中心到柱底截面圆边缘距离：l a1=1202.082-560-50=240 mml a1对应的受力长度：l l1=2×240=480 mm锚栓中心到左侧加劲肋距离：l a2=(0.5×560+240)×0.2588=134.586 mml a2对应的受力长度：l l2=134.586+min(50，134.586+0.5×42)=184.586 mm锚栓中心到右侧加劲肋边距离：l a3=134.586 mml a3对应的受力长度：l l3=l l2=134.586+min(50，134.586+0.5×42)=184.586 mm弯矩分布系数：ζ1=240×134.586×134.586/(240×184.586×184.586+480×134.586×184.586+480×184.586×13 4.586)=0.1357得最大弯矩分布系数为：ζ=0.1357锚栓拉力要求的最小板厚：t min=(6×136.44×0.1357/205×103)0.5=23.278 mm≤40，满足六. 对接焊缝验算柱截面与底板采用全对接焊缝，强度满足要求七. X向加劲肋验算非抗震工况下锚栓最大拉力：T am=136.44 kN加劲肋承担柱底反力区域面积：S r=0.01 cm2非抗震工况下加劲肋承担柱底反力：V rc=σcm*S r=9.127×0.01×100=0.009127 kN板件控制剪力：1.2D+1.4L下锚栓拉力，V r=136.44 kN计算宽度取为上切边到角点距离：b r=167.797 mm板件宽厚比：b r/t r=167.797/16=10.487≤18，满足扣除切角加劲肋高度：h r=250-20=230 mm板件剪应力：τr=V b/h r/t r=136.44×103/(230×16)=37.076 Mpa≤125，满足焊缝控制剪力：1.2D+1.4L下锚栓拉力，V r=136.44 kN角焊缝剪应力：τw=V r/[2*0.7*h f*(h r-2*h f)]=136.44/[2×0.7×10×(230-2×10)]=46.408 MPa≤160，满足八. 柱脚抗剪验算控制工况：1.35D+0.84LN=-51.3 kN；V x=11.76 kN；V y=0 kN；锚栓所承受的拉力为：T a=360.206 kN柱脚底板的摩擦力：V fb=0.4*(-N+T a)=0.4×(51.3+360.206)=164.602 kN柱脚所承受的剪力：V=(V x2+V y2)0.5=(11.762+02)0.5=11.76 kN≤164.602，满足独立桩承台设计(ZCT-4)项目名称构件编号日期设计校对审核执行规范:《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》《建筑地基基础设计规范》(GB 50007-2002), 本文简称《地基规范》《建筑结构荷载规范》(GB 50009-2001), 本文简称《荷载规范》《建筑桩基技术规范》(JGJ 94-2008), 本文简称《桩基规范》-----------------------------------------------------------------------1 设计资料1.1 已知条件承台参数(3 桩承台第 1 种)承台底标高: -2.000(m)承台的混凝土强度等级: C25承台钢筋级别: HRB335配筋计算a s: 35(mm)桩参数桩基重要性系数: 1.0桩类型: 泥浆护壁钻(冲)孔桩承载力性状: 摩擦桩桩长: 25.000(m)是否方桩: 否桩直径: 600(mm)桩的混凝土强度等级: C25单桩极限承载力标准值: 558.000(kN)桩端阻力比: 0.400均匀分布侧阻力比: 0.400是否按复合桩基计算: 否桩基沉降计算经验系数: 1.000压缩层深度应力比: 20.00%柱参数柱宽: 1050(mm)柱高: 1050(mm)柱子转角: 0.000(度)柱的混凝土强度等级: C25柱上荷载设计值弯矩M x: 333.000(kN.m)弯矩M y: 0.000(kN.m)轴力N : 45.600(kN)剪力V x: 0.000(kN)剪力V y: -17.000(kN)是否为地震荷载组合: 否基础与覆土的平均容重: 20.000(kN/m3)荷载综合分项系数: 1.20土层信息地面标高: 0.000(m)1.2 计算内容(1) 桩基竖向承载力计算(2) 承台计算(受弯、冲切、剪计算及局部受压计算)(3) 软弱下卧层验算(4) 桩基沉降计算2. 计算过程及计算结果2.1 桩基竖向承载力验算(1) 桩基竖向承载力特征值R计算5.2.2及5.2.3R a——单桩竖向承载力特征值；Q uk——单桩竖向极限承载力标准值；K ——安全系数,取K=2。
