XX体育场高杆灯相关技术要求

体育场高杆灯照明设备技术条件第一部分：体育场采用四塔式场地照明系统。

一、灯塔：1．BCU-HM-35型体育场专用灯塔，高度35M。

2．采用Q235优质低碳钢经折弯、焊接制成，整体热镀锌防腐处理。

杆体为锥型插接式结构，截面形式为正20形。

3．杆体应无横向焊缝，纵向焊缝要求均匀、无虚焊现象。

杆身直线度误差应小于0.3%。

4．灯排（灯具安装平台）为钢制结构，所有部件经热镀锌防腐处理。

所有连接螺栓螺母为不锈钢材质。

5．灯塔分部件运至安装现场，使用专用工具进行拼装并完成吊装，整个过程不能有任何切割、打孔、焊接的操作。

6．高杆采用电动升降式维修吊篮，配套使用CU双卷筒卷扬机升降系统。

双卷筒卷扬机产品要求通过质量监督局的安全检测，并提供报告。

7．维修吊篮应保证一次将两名维修工作人员及必要的工具等安全、可靠地送至塔顶维修平台，并在维修结束后将其安全送回地面。

8．升降系统的动力为外置式电动工具，装置有过扭矩保护器，四座灯塔共用一套即可，可以在5米外远距离操作。

9．塔顶应装置避雷针和航空障碍灯。

10.投标方应提供详细的灯塔设计图、结构强度计算书，设计风速35M/S。

二、灯具1．场地照明灯具：FL444 MH型金属卤化物灯具，功率分别为1000W和2000W。

高强度铸铝灯体，石英玻璃镀膜反射器，并置有防眩板，后开启式更换光源，带有散热器和呼吸器，高强度耐高温钢化玻璃前窗，防护等级IP65，装置有远距离触发电路，灯具重量不大于13kg，迎风面积不大于0.19M2。

应配有进口金属卤化特光源及电器（1000W和2000W）。

2．应急照明灯具：QVF137-1000W型卤钨灯具。

密封等级IP54，电器绝缘等级CLASS I，灯体及灯框采用高压铸铝喷塑处理，高纯铝阳极氧化反射器，耐高温强化玻璃，V型硅橡胶密封圈，一体化高压铸铝灯壳体，配1000W双端卤钨灯光源。

三、照明控制柜及控制系统1．每基灯塔配备一台照明控制电器柜，用以安装灯具的电器和控制电路，镇流器和电容器置于地面的电器柜中，有效地降低了灯塔顶部的载荷，同时便于日常维护检查。

技术说明书一．高杆灯杆体1.杆体高30M，采用正12边棱锥插接式结构，杆体间插接长度不小于插接直径的1.5倍。

每段间不允许采用焊接和螺栓连接。

2.杆体钢材为低硅低碳优质高强度钢板,强度不低于450Mpa,杆体使用寿命＞40年。

3.杆体焊接工艺采用氩气保护下的埋弧焊接，不允许有横向焊缝。

4.杆体防腐蚀处理方式为分段整体进行热浸锌防腐蚀处理，杆体镀锌层平均厚度＞85um.镀锌层使用寿命达30年以上。

5.高杆灯必须按照0.85K pa风压进行强度设计。

6.高杆灯的顶端应根据现行标准装设避雷针，其保护范围应符合工程设计文件要求。

灯盘及其升降系统1.灯盘为钢结构，可升降，内外需热浸锌防腐处理。

灯盘内圈装三副防撞导轮组，防止升降过程中灯盘碰撞灯杆。

2.灯盘的升降由灯杆内的升降机构来实现，灯盘升降速度控制在2米/分钟—2.5米/分钟之间，手持控制器应保证在离高杆5米范围之外能正常操作。

3.采用涡轮蜗杆双卷扬机构，卷扬机构的每根主钢丝绳具有6倍以上的安全系数，钢丝绳采用高柔性镀锌钢丝绳，技术指标符合GB8903 GB/T9944的要求。

为保证灯盘平稳升降，连接灯盘的副钢丝绳必须为三条。

4.完全独立的涡轮蜗杆和钢丝绳系统，具有自动调节灯盘平衡状态的装置，灯盘下降时卷扬机应具有自锁保护功能，必须保证钢丝绳和电缆在工作过程中不能互相缠绕。

5.卷扬机采用的电机具有过扭矩保护装置并可以进行最大负载的调节。

6.卷扬系统应设置防止灯盘自由下滑的防溜车装置，保证升降过程中可以在任何位置停车。

7.升降系统的挂钩采用中心定位旋转式挂钩，当照明器托架升到灯杆部设定位置时，挂钩自动勾住顶端挂座，并有明显标记指示旗，使钢丝绳卸荷，需要灯盘下降时挂钩自动脱开。

二．灯具1.灯具组的功率为12X1000W，防护等级IP65，采用全方位照明泛光灯，采用飞利浦牌灯具及光源。

2.灯管光衰期三年内应不小于设计照度的要求。

色温2100K、显色指数23、光通量140000、使用寿命不小于24000小时。

40米高杆灯技术参数摘要：一、引言二、40 米高杆灯技术参数介绍1.灯具规格2.灯具材质3.灯具功率4.灯具光效5.灯具照射范围6.灯具控制方式7.灯具安装与维护三、40 米高杆灯应用场景四、总结正文：一、引言40 米高杆灯作为一种常见的大型户外照明设备，广泛应用于广场、公园、球场等公共场所。

本文将详细介绍40 米高杆灯的技术参数，以帮助您更好地了解这种设备。

二、40 米高杆灯技术参数介绍1.灯具规格40 米高杆灯的灯具规格通常包括：灯具数量、灯具类型、灯具尺寸等。

这些规格可以根据实际需求进行定制，以满足不同场景的照明要求。

2.灯具材质40 米高杆灯的灯具材质多为高强度铝合金或不锈钢，具有良好的耐腐蚀性和抗氧化性，能够在恶劣环境中长期使用。

3.灯具功率40 米高杆灯的灯具功率根据灯具数量、类型和照射要求进行配置。

一般来说，功率越高，照明效果越好。

但同时也要考虑能源消耗和设备成本，选择合适的功率配置。

4.灯具光效40 米高杆灯的灯具光效是指灯具发出的光通量与输入功率之比。

高光效的灯具能够提供更好的照明效果，同时减少能源消耗。

5.灯具照射范围40 米高杆灯的灯具照射范围取决于灯具的功率、光效和高度。

一般来说，灯具高度越高，照射范围越广。

在实际应用中，需要根据场所的具体需求选择合适的灯具照射范围。

6.灯具控制方式40 米高杆灯的灯具控制方式有多种，如手动控制、光控、时控等。

现代高杆灯通常采用智能控制系统，能够实现远程控制、自动调节亮度等功能，提高照明效果和节能效果。

7.灯具安装与维护40 米高杆灯的安装需要专业的施工队伍进行，确保设备的稳固和安全。

在设备使用过程中，要定期进行维护和检查，确保设备的正常运行和延长使用寿命。

三、40 米高杆灯应用场景40 米高杆灯广泛应用于广场、公园、球场、机场等大型公共场所，提供良好的照明效果，保障人们夜间活动的安全。

四、总结40 米高杆灯作为一种重要的户外照明设备，其技术参数对于选择合适的设备至关重要。

高杆灯技术要求一工作范围综述:主要包括30米高杆灯的制造、运输、现场安装和调试（包括所有基础预埋件，如预埋法兰盘、预埋螺栓等）。

二、提供的高杆灯应符合相应的国家标准（GB）或国际电工委员会标准（IEC）。

执行国家标准、国际标准、行业标准的最新版本。

《钢结构设计规范》 GB50017-2003《高耸结构设计规范》 GB50135-2006《优质素钢技术条件》 GB/T899-1988《钢铁制品热镀层技术要求》 GB/T13912-1992《焊接质量保证熔化焊接头的要求和缺陷分级》 GB/T12469-1990《升降式高杆照明装置技术条件》 JT/T312-1996《建筑地基基础设计规范》 GB50007-2011三、高杆灯技术参数高杆灯为电动/手动升降式。

1 灯杆1）所有金属结构（不锈钢件除外）内外表面需热镀锌处理，现场无焊接现象；2）灯杆不得有影响强度的裂纹、灰渣、焊瘤、弧坑和针状气孔，并且无折破和中断的缺陷；3）灯杆采用多边形拔销杆，插接式结构4）插接长度应大于插接处端直径的1.5倍5）整体安装垂直度不大于千分之三；6）高杆灯应在风速33米/秒时，摄像机传回的监控画面应保证控制室内操作人员正常观看；7）杆体整体使用寿命30年以上；8）灯杆箱门采用暗锁，杆底小门防护等级不低于IP65；9）除本身配备的防雷接地系统外，所有高杆灯小门内设等电位联结箱，箱内设6个等电位联结端子;10）注明杆体材质、杆体的组成情况（节数、壁厚、上下直径）及重量；2 高杆灯的升降系统；1）高杆灯按照安装工业电视系统考虑，均采用单升降系统；2）升降过程中对灯具及摄像机的冲击力量尽量小；3）升降系统采用灯杆内置独立电动卷扬机构，卷扬机设有专门的止动锁定装置。

可通过线控实现5米外的远距离操作；4）电动工具与卷扬机之间应装有可调式独立的扭矩限制器，以防止过载；5）高杆灯采用电动升降机构，电动方式可以点动，断电时要求可以手动操作。

体育场馆照明设计规范第二部分体育场照明设计规范一、目的1、满足运动员、裁判员、观众及其他各类人员的使用要求，有电视转播时应满足电视转播的照明要求；2、照明设计应包括比赛场地照明、观众席照明和应急照明，通过合理布局照明灯具来避免眩光和阴影的出现；3、照明系统在满足相应照明指标的同时，应实施照明节能；4、满足日常安全使用，确保灯具不会掉落、破裂威胁在场人员安全。

二、体育场馆照明标准在此以篮球、排球、羽毛球、网球、乒乓球、田径场地照明标准为例，进行讲述。

1、照明计算时维护系数值应为0.8，对于多雾和污染严重地的室外体育场维护系数值可降低至0.7.2、水平照度和垂直照度均匀度梯度标准：有电视转播时：当照度计算与测量网格小玉5m时，每2m不应大于10%；当照度计算与测量网格不小于5m时，每4m不应大于20%；无电视转播时：每5m不应大于50%3、观众席和运动场地安全照明的平均水平照度值不应小玉20lx。

4、体育场馆出口及其通道的疏散照明最小水平照度值不应小于5lx。

三、体育场馆照明设计规范（一）照明设备及附属设施1、光源选择1)灯具安装高度较高的体育场馆，光源宜采用金属卤化物灯或大功率LED灯。

2)顶棚较低、面积较小的室内体育馆，宜采用LED灯和小功率金属卤化物灯。

3)室外体育场宜采用大功率和中功率LED灯和金属卤化物灯；室内体育馆宜采用中功率金属卤化物灯和LED灯。

4)应急照明应采用LED灯或荧光灯可以瞬间启动，可靠点燃光源。

5)光源应具有适宜的色温、良好的显色性，高光效、长寿命和稳定的点燃及光电特性。

光源的相关色温及应用参考表2、灯具及附件要求1)灯具及其附件的安全性能应符合相应标准的规定。

2)灯具防触电保护等级符合选用金属外壳接地的I类灯具或II灯具3)灯具效率：高强度气体放电灯不低于65%、格栅荧光灯不低于60%、透明保护罩荧光灯不低于65%。

4)灯具配光应与灯具安装高度、位置和照明要求相适应。

室外体育场宜选用窄光束和中光束灯具；室内体育馆宜选用中光束和宽光束灯具。

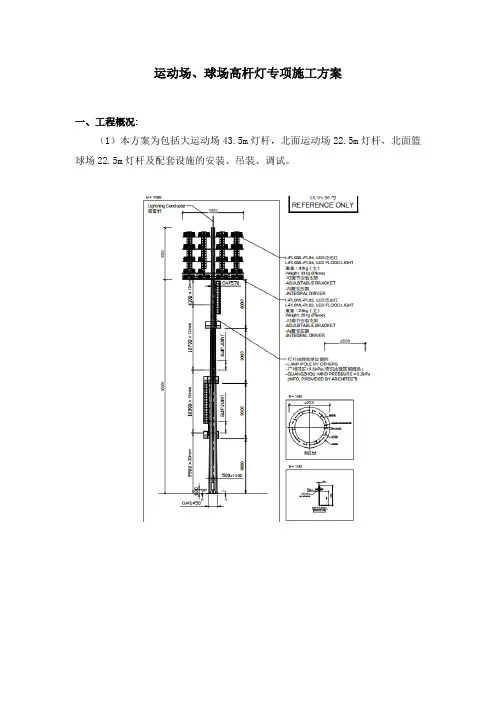

运动场、球场高杆灯专项施工方案一、工程概况:（1）本方案为包括大运动场43.5m灯杆，北面运动场22.5m灯杆，北面篮球场22.5m灯杆及配套设施的安装、吊装、调试。

（2）深化设计相关技术参数1、焊接工艺整个杆体应无任何一处开裂、漏焊、连续气孔、咬边等，焊缝光滑平整，无凸凹起伏，无任何焊接缺陷，焊接标准依据：GB/T3323—1989III。

安全标准符合国标GB7000.1-7000.5-1996。

2、热镀锌工艺应采用热浸锌内外表面防腐处理，锌层厚度≥75um符合GB—／T13912－92标准．设计使用寿命应不低于30年，镀锌表面应光滑美观，颜色基本一致，捶击试验后不起皮、不剥落。

3、喷塑工艺喷塑应采用户外纯聚脂塑粉，塑层质量稳定，不褪色，不脱落。

附着力强，抗强烈的太阳紫外线，可使用在沿海城市及重点盐性区域。

设计使用寿命不低于30年，厚度≥40um,符合ASTMD3359－83标准。

喷塑防护要求：附着力强，刀片划痕不起皮，不脱落。

表面平整光滑，色泽基本一致。

4、环境参数A、按承受相应风速风压要求，灯杆满足防雷击及接地要求，环境温度：-15-50摄氏度；环境风压：5.5 kPa；抗地震烈度：8级。

B、杆体所用成型方钢强度与表面结构要符合国家相应标准。

C、密封灯杆并包顶端以防水气进入。

二、编制依据：1、新世界国际学校园林景观工程招标图纸2、国家和部颁有关的标准、规范规定及标准图集、厂家技术要求等3、GB/T9790-1988 金属覆盖层及其他有关覆盖层维氏和努氏纤维硬度试验4、GB/T 11373-1989 热喷涂金属件表面预处理通则5、QB/T 1551-1992 灯具油漆涂层6、ZBJ36011-89 钢铁热浸铝工艺及质量检验7、GB/T699—1999 优质碳素结构钢8、GB/T700—1988 碳素结构钢9、GB/T12467.1-4-1998 焊接质量要求金属材料的熔化焊10、GBJ17—88 钢结构设计规范11、GBJ135—90 高耸结构设计规范12、GB50009-2001 建筑结构载荷规范三、主要工程量：四、主要工序及施工方法：（1）施工工艺流程图（2）高杆灯基础路基开挖与各管线所属部门联系，掌握大概分布资料，通过开挖探槽了解地下管线详细分部情况，要求有序地开挖，并设置雨天临时排水沟，开挖时应有测量配合指导，切勿超挖、欠挖，挖基础时，应在周围应做好防护措施，架设围栏，并写明标示牌提醒绕行。

体育馆灯光照明技术要求1．比赛大厅照明灯光的布置形式：在场地上空布置灯光马道、灯具以光带的形式布置在马道上，通过不同的开灯形式，以满足各种体育比赛的照明要求。

2．照度：我国照度系列分级的数值是CIE第29号文件规定的，各级间的照度差值平均为1．5倍，照度标准的选择必须考虑到相同视觉作业的要求，同时要考虑本体育馆的具体建筑特点、比赛项目的设立、经济承受能力，使上述几点达到最佳的结合。

其水平照度达到15001x，垂直照度达到10001x,能很好地满足观众观看比赛的要求和彩色电视实况转播的要求。

看台照明的照度选择是根据场地进行电视转播所需而定，一般要求其照度为场地边缘水平照度的25％即可。

3．照度均匀度国家标准规定了照度均匀度。

在体育运动场地内的主要摄像方向上，垂直照度最小值与最大值之比不宜小于0.4，平均垂直照度与平均水平照度之比不宜小于0.25；运动场地水平照度最小值与最大值之比不宜小于0.5；观众席的垂直照度不宜小于0.25。

4．眩光控制选用合适的具有最小遮光角的灯具严格控制其俯仰角来有效地控制眩光。

国家标准规定：室内体育馆的眩光指数GR≤40，室外体育场的眩光指数GR≤500。

5．场地对光源的显色性的要求根据我国体育照明标准及国外有关规定，光源的显色系数如下：有电视转播的国内、国际比赛其显色指数Ra≥80，有高清晰度电视转播的比赛其显色指数Ra≥90．6．光源和灯具的性能要求：1）光源：比赛光源根据经济实用，质量可靠的基本原则建议采用进口或合资名优品牌的1000W金属卤化物灯泡，显色指数Ra≥90。

2）灯具：比赛灯具采用与光源相配套的进口或合资的名牌灯具，其具体要求如下：A、高压铸铝灯具外壳B、进口高纯阳极或镀膜铝板制作的反射器C、能方便地更换灯泡D、防护等级能达到IP65E、有两种以上的配光曲线可供选择3．比赛馆场地照明技术要求：1，主要技术参数：水平照度(场地地面)：1500Lx垂直照度(主摄像机方向)：1000Lx水平照度均匀度：U1=Emin／Emax>0．5U2=Emin／Eave>0。

一：高杆灯的选型原则第一部分一、结构1、升降式停车场高杆灯由灯杆总成（含灯盘、避雷针）监控设备、光源系统、升降系统、控制系统组成2、高杆灯材质厚度、钢筋笼、灯基础应满足烟台的风力、本地地质条件的要求第二部分产品要求及技术说明:（一）、灯杆：符合《升降式高杆照明装置技术条件（QJ/T312/1998）》与《高杆照明设施技术条件（QJ/T3076/1998）》、城市道路照明设计标准（QJJ4591）及国家现行规定的路灯验收标准等要求。

高杆灯材质为上海宝钢Q235板材，三节变径，壁厚分别为8mm\10mm\12mm，杆材为锥形八边形或十二边形，内外热镀锌，白色喷塑。

插接长度大于插接处大端直径的1.5倍。

（基础施工方应与高杆灯生产厂家对接后焊接钢筋笼，采用双帽紧箍，并C20砼包封螺丝），抗风速40m/s，符合GBJ9和GBJ135的有关规定；抗震度≥7级，符合GBJ11的有关规定。

灯杆整体热镀锌反腐处理，防腐质量符合GB/T9700、GBJ36011和GB/T1373标准的有关规定，镀锌厚度不小于86微米；表面静电喷塑，喷塑厚度不小于100微米，表面光滑，不变色，使用寿命不低于30年。

灯杆焊接质量符合GB/T12469的要求，无影响强度的裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔，并且无折皱和中断等缺陷。

灯杆底部设有防雨维护门，并配挂专用防盗耐蚀锁.（二）、灯盘：灯盘材质优质低碳钢材，整体热镀锌后，表面静电喷塑，使用寿命不低于20年，灯盘到达灯杆顶部使用位置时设有机械限位装置。

（三）、光源及电气：方案：采用LED光源，高压铸铝外壳，芯片品牌：科瑞，惠州科瑞半导体照明有限公司原厂封装，寿命不小于50000小时，工作一万小时无维护情况下光通维持率大于95%；驱动部分：台湾明纬/英飞特等。

以上方案中，所有电气元件，需为ABB/西门子/施耐德品牌产品。

（四）、升降系统：置于杆底部，独立控制电机驱动减速升降设备，￠10不锈钢钢绳，钢丝绳承载能力大于5000公斤，符合GB8903、GB/T9944的标准和要求，具有电动和手动两种功能并设有机械限位和过扭保护措施。

40米高杆灯技术参数（最新版）目录1.40 米高杆灯简介2.40 米高杆灯的技术参数2.1 照明范围2.2 光源2.3 灯杆材质2.4 抗风能力2.5 安装与维护正文【40 米高杆灯简介】40 米高杆灯是一种造型美观、照明效果好、安装简便的户外照明设备。

它广泛应用于城市广场、公园、停车场、体育场馆等公共场所，为用户提供安全、舒适的夜间出行环境。

【40 米高杆灯的技术参数】【40 米高杆灯的照明范围】40 米高杆灯的照明范围通常在 3000-5000 平方米之间，可以根据用户需求和实际场景进行调整。

通过改变灯头的照射角度和方向，可以实现对照明范围的精确控制。

【40 米高杆灯的光源】40 米高杆灯一般采用高压钠灯或 LED 灯作为光源。

高压钠灯具有光效高、寿命长、穿透力强等优点，适合用于大面积照明。

而 LED 灯则具有节能、环保、色彩还原度高等特点，适用于对光效和美观度要求较高的场所。

【40 米高杆灯的灯杆材质】40 米高杆灯的灯杆通常采用优质的碳素钢或不锈钢制作，具有强度高、耐腐蚀、使用寿命长等特点。

灯杆表面经过热镀锌处理，可以有效防止锈蚀，保证灯杆的美观与使用寿命。

【40 米高杆灯的抗风能力】40 米高杆灯的抗风能力是其稳定性的重要指标。

一般来说，40 米高杆灯的抗风能力在 6-8 级风力之间。

在设计时，需要考虑到安装地点的风力等级，以确保高杆灯在强风天气下的稳定性和安全性。

【40 米高杆灯的安装与维护】40 米高杆灯的安装相对简便，只需将灯杆固定在地面，接通电源即可。

在维护方面，由于灯杆高度较高，建议采用专业设备进行维护。

定期检查灯头的照明效果和灯杆的牢固程度，确保高杆灯的正常运行和安全使用。

综上所述，40 米高杆灯凭借其优秀的照明效果、稳定的性能和较长的使用寿命，成为户外照明设备的理想选择。

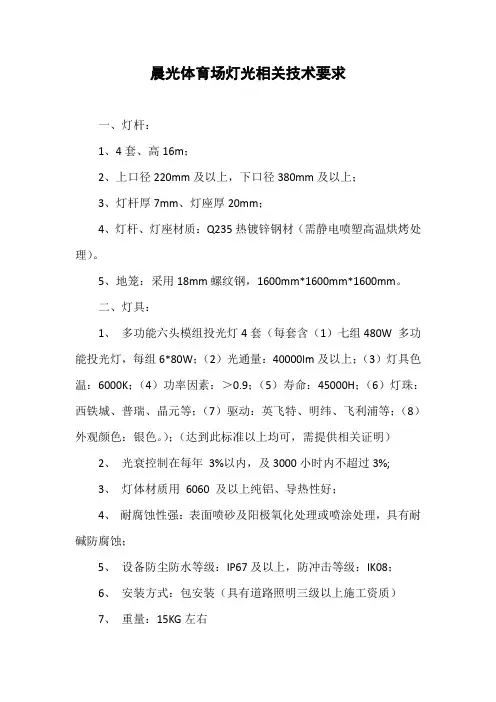

晨光体育场灯光相关技术要求
一、灯杆：
1、4套、高16m；
2、上口径220mm及以上，下口径380mm及以上；
3、灯杆厚7mm、灯座厚20mm；
4、灯杆、灯座材质：Q235热镀锌钢材（需静电喷塑高温烘烤处理）。

5、地笼：采用18mm螺纹钢，1600mm*1600mm*1600mm。

二、灯具：
1、多功能六头模组投光灯4套（每套含（1）七组480W 多功能投光灯，每组6*80W；（2）光通量：40000lm及以上；（3）灯具色温：6000K；（4）功率因素：＞0.9；（5）寿命：45000H；（6）灯珠：西铁城、普瑞、晶元等；（7）驱动：英飞特、明纬、飞利浦等；（8）外观颜色：银色。

）；（达到此标准以上均可，需提供相关证明）
2、光衰控制在每年3%以内，及3000小时内不超过3%;
3、灯体材质用6060 及以上纯铝、导热性好；
4、耐腐蚀性强：表面喷砂及阳极氧化处理或喷涂处理，具有耐碱防腐蚀；
5、设备防尘防水等级：IP67及以上，防冲击等级：IK08；
6、安装方式：包安装（具有道路照明三级以上施工资质）
7、重量：15KG左右
8、多头任意拼装、照射角度和发光角度自由组合、照射场地无暗区、无炫光、不刺眼，实测平均照度需达到150Lx；
9、整杆灯抗风10 级以上、抗震8级以上，保证整杆灯在恶劣天气下能正常使用；
10、灯珠结点温升不超过45 度。

11、灯具生产厂商需具有专利产品证书、通过国家ISO9001质量认证及其他安全认证；
12、质保：二年。

一、高杆灯部分技术条件1、相关和适用标准GBJ135-90 《高耸结构设计规范》；GBJ17-88 《钢结构设计规范》；GB50285—1996 《电气装置安装工程电气照明装置施工及验收规范》；GB/T13912-92 《金属覆盖层、钢制品热镀锌技术要求》；JT/T312-1996 《升降式高杆照明装置技术条件》。

GB17-89 《建筑地基基础设计规范》。

2、产品基本描述1）共使用25米升降式高杆灯24基。

其中，环形广场区域16基，入口楼梯处2基，品字形平台上6基。

2）高杆上安装8套灯具。

3）灯具为行业知名品牌优质高杆灯投光灯具，使用进口品牌1000W金属卤化物光源及配套电器。

4）灯具为匀布式布置.3、高杆技术要求1)高度25米,设计风速36米/秒.匀布式照明。

2）供电条件220V/380V/50HZ。

3)多边形插接式梢杆，采用三节12边形以上插接式结构.4）外形美观大方，线条流畅,安装后垂直度偏差不大于千分之三，抗震等级按7级设防。

5）灯杆材料采用优质碳素结构钢（如Q235—A等）。

投标方应提供钢材成分报告。

6）采用连续性自动弧形焊接工艺，灯杆杆体焊接质量符合GE323、GBJ205的相关标准。

杆体焊缝应光滑、平整、无漏焊、无缺陷；对焊缝要求作摄线探伤检查。

7）灯杆内外表面均应热浸锌防腐处理，镀锌层应均匀，厚度不小于80μm。

灯杆整体使用寿命30年以上。

灯杆外表面在热镀锌基础上应作喷塑处理。

8）灯杆底部设置一个安全门，用于检查和操作安装在灯杆内部的灯盘卷扬升降装置和相应的电器元件。

门上应设定上锁装置（防盗、防撬）和锁具.9）灯盘为钢质框架结构，采用优质碳素结构钢（如Q235－A),经整体热浸锌防腐处理和喷塑处理,要求具有足够的结构强度,可方便地拆开,便于安装，所有连接件（螺栓螺母)应为不锈钢材质.灯盘应有简洁美观的造型,便于灯具安装和维护.灯盘可降至地面不低于2米处，便于检修。

灯盘结构应与杆体等寿命。

三防高杆灯：1 高杆灯25米高杆灯结构强度设计要求：最大风速V=40m/s，基本风力为50-60Kg/m2，其抗震裂度为8度，抗风力在12级左右，受力部件全部经过校核，留有足够的安全系数。

土建基础部分，供货厂家除提供基础图纸外还免费提供45#优质碳素钢地脚螺栓，确保施工的顺利进行。

2 灯杆材料：采用GB/T1699-88优质碳素结构、Q235A，25m灯杆分4节制作，厚度分别为6、6、8、10mm；每段钢板的厚度根据GBJ-135-90高耸结构设计规范的要求计算确定，然后经模压成12边棱锥形插接式钢杆，其对边间距及对角间距偏差应小于15mm。

灯杆轴线的垂直误差不大于3‰，高杆照明设施竖立后的不垂直度不大于5‰，插接式灯杆的插接长度是灯杆直径的1.3-1.4倍，配合间隙局部不超过2.5mm。

焊缝均按GB/T3323和GB/T11345中的规定标准执行，另有特别要求的，每节灯杆大头内部的焊接长度不少于此直径的1.1倍。

3 电器系统：须提供高杆照明设施电器系统图、控制原理图及电器元件布置图。

电气系统配断路器，熔断器、接线排，根据具体要求配置规格大小，必须满足GB标准要求。

配升降控制盒1只。

光源选用5套1000W灯泡或10套400W飞利浦亚明金属卤化灯泡，电器性能指标按GBJ64-86执行。

4 悬挂系统：电动升降式高杆灯的安全悬挂系统由挂钩、轴销组成，轴销材料须采用不锈钢材质。

升降系统须有自动卸荷装置，并有限位开关控制。

导向轮部分应保证钢丝绳不接触、不扯破电缆。

E 卷扬机系统：电动升降式高杆灯的卷扬系统须由刺爪、倒齿轮、大小合金钢元柱齿轮，减速机、电动机、不锈钢丝绳等组成。

5 升降系统：升降系统须有自动卸荷装置，并有限位开关控制，当灯盘升到规定高度时电源能自动切断；当灯盘挂在托盘上时应保证牵引主钢丝绳不受力。

要求具有自动、手动升降功能。

6 灯具和灯盘：灯盘均采用飞蝶式造型，使用Q235A钢板拆成槽钢后进行制作加工，并保证其足够的机械强度。

第五节高杆灯技术要求5.1 高杆灯招标一览表5.2 技术要求高杆灯包括灯具、灯杆制造、安装调试，本技术条件适用于上述所有高杆灯的招标。

5.2.1 灯盘、灯具、光源的技术要求5.2.1.1灯盘：高度H=20m：灯盘采用型钢构成的灯架，所有暴露于室外的金属框架、部件、灯盘表面均采取阳极氧化物镀膜防腐措施，10×100W高压钠投光灯具配合布置，灯盘顶端设置独立避雷针。

灯盘形状为单侧型，向停车广场照射。

高度H=15m：灯盘采用型钢构成的灯架，所有暴露于室外的金属框架、部件、灯盘表面均采取阳极氧化物镀膜防腐措施，6×100W高压钠灯投光灯具配合布置，灯盘顶端设置独立避雷针。

灯盘形状为单侧型，向收费广场照射。

5.2.1.2投光灯：高度H=20m、H=15m：投光灯配套电器均应采用国际知名品牌，投光灯功率为 100W，光源为LED灯。

总体要求LED芯片要求采用国际一线品牌的、成熟的功率型产品（推荐品牌：CREE、LUMILEDS、OSRAM、NiChia或性能相当的同档次及以上品牌）。

采用功率型LED芯片封装技术，选用低热阻、散热良好、耐高温、抗高压的封装及高折射率、抗劣化封装材料（如硅胶、硅酮树脂、高透光的玻璃或亚克力等合成材料）, 提高出光效率和降低热阻，保证功率型LED 工作的稳定性、可靠性及高效性。

1)允许工作结温不小于 135 ℃2)采用单颗粒LED芯片结构，每颗芯片功率≥1W，LED的发光效率≥110 lm/W3)灯具的整灯光效≥90 lm/W4)PN结至封装底座的热阻：≤ 9 ℃/W；在工作1小时后实测芯片脚焊点温度不得高于75℃5)灯具与器件装配后，满负荷稳定工作1小时后，实测芯片焊点、电路板、灯具外壳三者温差≤ 10℃。

（必须提供温度热测模拟图）6)使用寿命：≥ 50000h时，光衰小于初始值的25%。

7)色温为5500K+-300K；色温一致性≤±5％8)显色指数不低于75（Ra≥75）9)模块化设计，与电源的结合没有任何焊点插拔式连接，以方便替换维护和升级换代。

40米高杆灯技术标准
一、杆柱高度
40米高杆灯的杆柱高度应不小于40米，并按照设计要求进行制作和安装。

在设计时，需考虑到灯杆的强度、刚度和稳定性，确保在正常使用条件下不会出现变形、倾斜或倒塌等情况。

二、基础突出地面
40米高杆灯的基础应突出地面不小于5米，以确保灯杆的稳定性和安全性。

基础的设计和施工应符合相关标准和规范，采用钢筋混凝土或其他耐用材料制作，并按照要求进行验收和检测。

三、灯具安装要求
1.灯具应符合国家相关标准和设计要求，并经过质量检测合格。

灯具的安装
位置应合理选择，确保照明效果和视觉效果。

2.灯具的安装高度应不小于40米，并按照设计要求进行固定和安装。

灯具的
安装应牢固可靠，防止出现掉落或被风吹落等情况。

3.灯具的安装应符合安全要求，采取相应的防护措施，确保人员安全和设备
稳定。

四、电气系统要求
1.40米高杆灯的电气系统应符合国家相关标准和设计要求，包括电源、电缆、
开关、配电箱等电气设备。

2.电气系统的设计应合理选择电缆型号和规格，确保电流、电压等参数符合
要求，并采取相应的保护措施。

3.电气系统的安装应符合安全要求，采取相应的防火、防水、防雷等措施，
确保设备安全和人员安全。

五、安全防护要求
1.40米高杆灯应设置相应的安全防护措施，如防护栏、警示标识等，以防止
人员跌落或触电等危险情况。

2.定期对高杆灯进行检查和维护，确保其正常运转和安全性能。

如发现故障
或损坏应及时进行维修或更换。

一：高杆灯的选型原则第一部分一、结构1、升降式停车场高杆灯由灯杆总成（含灯盘、避雷针）监控设备、光源系统、升降系统、控制系统组成2、高杆灯材质厚度、钢筋笼、灯基础应满足烟台的风力、本地地质条件的要求第二部分产品要求及技术说明:（一）、灯杆：符合《升降式高杆照明装置技术条件（QJ/T312/1998）》与《高杆照明设施技术条件（QJ/T3076/1998）》、城市道路照明设计标准（QJJ4591）及国家现行规定的路灯验收标准等要求。

高杆灯材质为上海宝钢Q235板材，三节变径，壁厚分别为8mm\10mm\12mm，杆材为锥形八边形或十二边形，内外热镀锌，白色喷塑。

插接长度大于插接处大端直径的1.5倍。

（基础施工方应与高杆灯生产厂家对接后焊接钢筋笼，采用双帽紧箍，并C20砼包封螺丝），抗风速40m/s，符合GBJ9和GBJ135的有关规定；抗震度≥7级，符合GBJ11的有关规定。

灯杆整体热镀锌反腐处理，防腐质量符合GB/T9700、GBJ36011和GB/T1373标准的有关规定，镀锌厚度不小于86微米；表面静电喷塑，喷塑厚度不小于100微米，表面光滑，不变色，使用寿命不低于30年。

灯杆焊接质量符合GB/T12469的要求，无影响强度的裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔，并且无折皱和中断等缺陷。

灯杆底部设有防雨维护门，并配挂专用防盗耐蚀锁.（二）、灯盘：灯盘材质优质低碳钢材，整体热镀锌后，表面静电喷塑，使用寿命不低于20年，灯盘到达灯杆顶部使用位置时设有机械限位装置。

（三）、光源及电气：方案：采用LED光源，高压铸铝外壳，芯片品牌：科瑞，惠州科瑞半导体照明有限公司原厂封装，寿命不小于50000小时，工作一万小时无维护情况下光通维持率大于95%；驱动部分：台湾明纬/英飞特等。

以上方案中，所有电气元件，需为ABB/西门子/施耐德品牌产品。

（四）、升降系统：置于杆底部，独立控制电机驱动减速升降设备，￠10不锈钢钢绳，钢丝绳承载能力大于5000公斤，符合GB8903、GB/T9944的标准和要求，具有电动和手动两种功能并设有机械限位和过扭保护措施。

体育场馆灯光配置方案一、篮球场灯光配置方案室外篮球场灯光根据经济、实用、节能的原则，设计一般采用4柱8灯，灯柱高7m，采用静电喷塑工艺，耐用性好。

灯柱直径不低于114mm，壁厚≥3mm，一般颜色为绿色。

灯光采用飞利浦亚明篮球场专用灯光，每盏400W，每柱两盏，整套功率3200W。

单独配控制电箱1个，主线路不低于6平方毫米，支线路不低于4平方毫米。

灯柱位于球场两侧边线外2m，端线内6m交界处，采用优质篮球场照明灯具，平均照度值为180Lx，充分满足一般企、事业单位，社区篮球场的照明要求。

二、网球场灯光配置方案室外网球场灯光一般采用8柱8灯，灯柱高7M，采用静电喷塑工艺，耐惯性好。

灯柱直径不低于114mm，壁厚≥3mm，一般颜色为绿色。

光源采用飞利浦亚明网球场专用灯具，每柱每盏1000W，共8柱8盏，每侧各4盏，整套功率8000W灯具。

单独配控制电箱一个，主线路不低于10平方毫米，支线路不低于4平方毫米。

三、排球场灯光配置方案室外排球场灯光一般采用6柱6灯，灯柱高7m，采用静电喷塑工艺，耐惯性好。

灯柱直径不低于114mm，壁厚≥3mm，一般颜色为绿色。

光源采用飞利浦亚明网球场专用灯具，每柱每盏400W，共6柱6盏，每侧各3盏，整套功率2400W灯具。

单独配控制电箱一个，主线路不低于10平方毫米，支线路不低于4平方毫米。

四、室内乒乓球馆灯光配置方案乒乓球比赛场地上空较高高度上应有良好的照度和照度均匀度，但应避免对运动员造成眩光。

乒乓球台上方应无阴影，同时还应避免周边护板阴影的影响。

比赛场地中四边的垂直照度之比不应大于1.5。

飞利浦亚明室内球场专用工具，金属卤化物灯175-250W，防眩光玻璃灯罩。

五、室内羽毛球球场灯光配置方案PA值，“/”后为总赛区TA值1、光源采用照明金卤灯灯具有挡光格栅，以防炫光。

2、灯具照射面广，反光板清晰，采用一体化灯具。

3、光源功率根据灯具高度、布灯密度和光照需求采用400W-1000W。

高杆灯的质量标准高杆灯是一种特殊的户外照明设备，用于大规模场所、广场、公园、体育场馆等大型活动场地的照明。

高杆灯的质量标准非常重要，不仅关系到其长期使用效果，还关系到公共安全和能源效率等方面。

以下是关于高杆灯质量标准的详细介绍。

一、外观质量标准：1. 高杆灯表面无明显瑕疵，如划痕、氧化、剥落等。

镀层应平整、光滑，颜色均匀一致。

2. 高杆灯的各组件应牢固连接，无松动和晃动现象。

3. 高杆灯的灯杆应直立，不允许有倾斜、弯曲、折断等情况。

4. 高杆灯的基座固定牢固，不会出现倾倒现象。

二、结构质量标准：1. 高杆灯的灯杆材质应采用优质钢材，具有良好的抗风性能和强度。

2. 高杆灯的连接件应使用高强度螺栓，确保连接牢固可靠。

3. 高杆灯的灯架应采用特殊设计结构，具有优良的防风性能，能够抵御大风和风暴。

4. 高杆灯的线路布置应合理，线缆应使用阻燃材料，并经过专业的安装和接地处理。

三、光学质量标准：1. 高杆灯的照明光源应符合国家标准，发光效果良好，光衰曲线符合行业标准。

2. 高杆灯的照明补光区域应均匀，光照均匀度高，避免出现明暗不均的现象。

3. 高杆灯的光照角度应可调节，能够满足不同应用场景的需求。

4. 高杆灯的照明亮度应满足规定的照明要求，不会产生过光或不足的情况。

四、安全质量标准：1. 高杆灯的安装应符合相关规范要求，并严格按照设计图纸进行施工。

2. 高杆灯的电气部分应符合国家标准，各线路应正确接地，电缆应使用阻燃材料，光源应具备过压、过流、短路等保护功能。

3. 高杆灯的防雷措施应符合相关标准，保证灯杆在雷电天气中不会受到损害。

4. 高杆灯的维护和保养应简便易行，各部件易于更换和维修，便于保持长期的使用寿命。

高杆灯质量标准是保证其长期使用和照明效果的关键。

符合质量标准的高杆灯不仅能够提供良好的照明效果，还能够确保公共安全和能源效率。

因此，在购买和使用高杆灯时，应仔细检查其外观质量、结构质量、光学质量和安全质量，并选择符合标准的产品。

灯杆的标准要求：（1）材质：灯杆钢材材质为宝钢、武钢、三钢、鞍钢等大厂特制SS400低硅低碳高强度钢（Si≤0.04%），厚度不小于6mm，底法兰厚度≥20mm。

要求确保热镀锌底硬度和附着力，表面不发黑。

符合国家或企业标准，并提供钢材供货合同及钢材质量证明书。

投光灯安装支架为拆边槽钢，灯盘拆边槽规格为40 mm*80 mm，灯盘中间支架为40mm*60 mm，两者的厚度为3.5 mm，灯盘直径为18 00 mm。

（2）设计：灯杆结构及基础结构尺寸计算，依招标人确定的外观形状及厂家的构造参数按抗震7级、抗风力12级设防；主杆为十二边棱锥形，灯杆为运输方便，高杆灯杆采用插接式，每节一次成形，插接长度不得小于500mm，灯杆插接好后配合间隙不得大于3mm，并设有可靠的限位装置和坚固装置。

灯杆的基础设计应和灯杆相匹配，基础采用混凝土结构，基础上留有固定灯杆法兰盘的地脚螺栓及固定地脚螺栓用的下法兰；基础内预埋进出电缆的穿线管，穿线管采用热镀锌钢管，并标出基础的配筋、砼强度等级等施工图，基础符合GBJ11-89建筑抗震设计规范；除基础螺栓以外的其余所有紧固件均采用不锈钢制造，可靠耐久易操作。

各种螺母紧固，应加垫片和弹簧垫，紧固后螺丝露出螺母不得小于两个螺距。

顶端设置独立避雷针，针长0.5米，灯具基础周围设接地体，接地电阻不大于30欧，接地极采用2.5米长，50*5的镀锌角钢，地极连接线为2 5*4镀锌扁钢。

接地体应与灯杆、灯盘、配电箱等可靠联接，形成可靠的导电通路。

厂家提供根据灯杆造型图的杆体图及受力计算书，包括预埋螺杆、法兰等计算书，提供灯杆的技术图纸和基础大样图（基础剖面图、基础内预埋电缆管位置图、螺栓与高杆灯连接示意图、基础预埋件位置图等）。

（3）焊接工艺：应采用氩气保护焊接，整个杆体应无任何一处漏焊，焊缝平整，无任何焊接缺陷。

焊缝符合GB/T3323-1987III级标准，熔深达80 5以上，要求提供焊接探伤报告。

健源体育场高杆灯相关技术要求
一、灯杆：
1、4套、高16m（不含支架）。

2、上口径220mm及以上，下口径380mm及以上。

3、灯杆厚7mm、灯座厚20mm。

4、灯杆、灯座材质：Q235热镀锌钢材（需静电喷塑高温烘烤处理）。

5、地笼：采用27mm *12根螺纹钢，2000mm*2000mm*3000mm。

二、灯具：
1、多功能六头模组投光灯4套（每套含（1）七组480W 多功能投光灯，每组6*80W；（2）光通量：40000lm及以上；（3）灯具色温：6000K；（4）功率因素：＞0.9；（5）寿命：45000H；（6）灯珠：西铁城、普瑞、晶元等；（7）驱动：英飞特、明纬、飞利浦等；（8）外观颜色：银色。

）。

（达到此标准以上均可，需提供相关证明）
2、光衰控制在每年3%以内，及3000小时内不超过3%。

3、灯体材质用6060 及以上纯铝、导热性好。

4、耐腐蚀性强：表面喷砂及阳极氧化处理或喷涂处理，具有耐碱防腐蚀。

5、设备防尘防水等级：IP67及以上，防冲击等级：IK08。

（需提供相关检测报告）
6、安装方式：包安装。

7、重量：15KG左右。

8、多头任意拼装、照射角度和发光角度自由组合、照射场地无暗区、无炫光、不刺眼，实测平均照度需达到150Lx。

9、整杆灯抗风10 级以上、抗震8级以上，保证整杆灯在恶劣天气下能正常使用。

10、灯珠结点温升不超过45 度。

11、灯具生产厂商需具有专利产品证书、通过国家ISO9001质量认证、3C认证及其他安全认证。

12、质保：三年。
