手机元件基础(贴片元件)

下面介绍一下贴片元件（SMD）常规的贴片电阻电容电感贴片元器件的封装为0402、0603、0805，比如0402，就是指长度为40mil，宽度为20mil，mil为毫英寸,1mil=0.0254mm, 40mil= 1mm。

所以040 2就是1mm*0.5mm,0603就是1.5mm*0.75mm,实际上是1.6mm*0.8mm,0805就是2mm*1.25mm,实际是2mm*1.2mm。

此外日本还有一种规定，就是直接用公制的，比如：0402对应公制10050603对应公制16080805对应公制2012因为小日本是基础元器件的强国，所以小日本的品牌都是按公制来标号的，国内有些也按日本的做法，也用公制。

但欧美还比较喜欢用英制。

一般0402用于消费类电子，适合机器生产的，成本最低，降低板子面积和费用，所以广泛应用于手机、M P3、MP4等消费类电子。

一般0603用于量不是太大，批量性不强的地方，并且对功率有一些要求的地方，如消费类电源等，小工厂比较喜欢，因为0603比较适合手工贴片，生产简单。

一般0805适合用于需要一定功率的地方，尤其是功率电源等方面，还有对可靠性要求比较高的地方，焊接质量好，性能可靠。

此外还有1206、1210等封装，现在用的越来越少了，主要在大功率电源上比较多。

钽电容一般分为A、B、C、D型，注意后缀是公制，比如B型，就是3.5mm*2.8mmA型3216 B型3528 C型6032 D型7343 E型7343贴片元器件，体积小，占用PCB版面少，元器件之间布线距离短，高频性能好，缩小设备体积，尤其便于便携式手持设备。

然而贴片元器件有它的缺点，因为是贴片，所以对生产设备要求比较高，同时对器件的质量要求也比较高。

比如，贴片器件机器生产，一般要求元器件出厂在一年之内，否则器件因为保存时间太长，导致焊盘氧化，焊接不良，尤其是越小的封装，品质要求越高。

此外电容电感等器件，因为没有标记，很容易混淆，建议保存在样品条中，不建议放入小盒子等，一来避免混淆，二来提高保存时间。

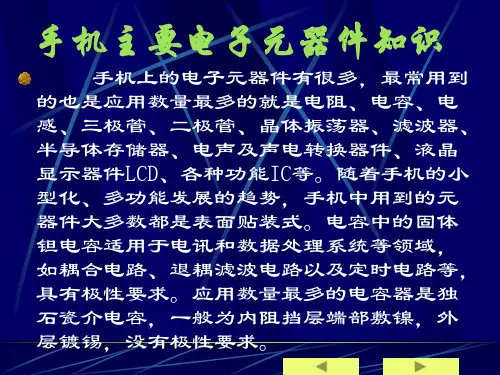

手机常用元器件介绍――手机电路中的基本元器件手机电路中，较多地采用了一些新的和较为特殊的元器件，作为一名手机维修人员，不了解这些元件的作用和原理，是无法进行读图和维修工作的，为此，本章对手机电路中的常用元器件进行详尽分类和系统分析，这些内容，无论是初学者还是专业维修人员都是必备的基础知识。

以下介绍手机电路中的基本元器件。

手机电路中的基本元件主要包括电阻、电容、电感、晶体管等。

由于手机体积小、功能强大，电路比较复杂，决定了这些元件必须采用贴片式安装(SMD)，片式元件与传统的通孔元器件相比，贴片元件安装密度高，减小了引线分布的影响，降低了寄生电容和电感，高频特性好，并增强了搞电磁干扰和射频干扰能力。

一、电阻表面贴片安装的电阻元件外型多呈薄片形状，引脚在元器件的两端。

电阻一般为黑色，手机中的电阻大多末标出其阻值，个别个头稍大的电阻在其表面一般用三位数表示其阻值的大小，三位数的前两位数是有效数字，第三位数是10的指数。

如100表示10Ω，102表示1000Ω即1kΩ，当阻值小于10Ω时，以*R*表示，将R看作小数点，如5R1表示5.1Ω。

个别手机采用了组合电阻，如某些组合电阻会有四个引脚和外电路相连。

二、电容在手机中，电容一般为黄色或淡蓝色，个别电解除电容也用红色的，电解电容稍大，无极性电容很小，最小的只有1mmx2mm，有的电容在其中间标出两个字符，大部分电容则未标出其容量。

手机中的电解电容，在其一端有一较窄的暗条，表示该端为其正极。

对于标出容量的电容，一般其第一个字符是英文字母，代表有效数字，第二个字符是数字，代表10的指数，电容单位为pF。

例，一个电容器标注为G3，通过查表，查出G=1.8，3=103，那么，这个电容器的标称值为1.8x103=1800pF。

电解电容器当其外壳极性标志不清时，可用下述方法进行判别：用指针式万用表的R×10K挡，分别两次对调测量电容器两端的电阻值，当表针稳定时，比较两次测量的读数的大小，取值较大的读数时，这时万用表黑笔接的是电容器的正极，红笔接的是电容器的负极，其原理一是利用了万用表内部的电池用电源，二是利用了电解电容反向漏电流比正向漏电流大的特性。

贴片式元器件贴片式元器件是指将电子元器件直接粘贴在印刷电路板表面的一种工艺。

它是一种新型的电子元器件组装技术，相对于传统的插针式元器件，具有体积小、重量轻、性能稳定、可靠性高等优点。

本文将从贴片式元器件的分类、特点及应用等方面进行详细介绍。

一、贴片式元器件的分类1.按封装形式分类：(1)QFP（Quad Flat Package）：四边平行脚排列封装，是一种高密度表面安装封装形式。

(2)BGA（Ball Grid Array）：球栅阵列封装，它把芯片引脚改为小球状，布置在芯片底部，并通过焊接连接到PCB上。

(3)CSP（Chip Scale Package）：芯片级封装，它是一种超小型化封装方式，由于其体积小巧、重量轻，被广泛应用于各种便携设备中。

2.按功用分类：(1)被动元器件：如电阻、电容等。

(2)有源元器件：如集成电路、晶体管等。

二、贴片式元器件的特点1.体积小：相对于传统插针式元器件，贴片式元器件的体积更小，可以实现更高的集成度。

2.重量轻：由于其体积小，重量也相应减轻，这在一些便携设备中非常重要。

3.性能稳定：由于精密的制造工艺和先进的封装技术，贴片式元器件具有极高的性能稳定性。

4.可靠性高：采用表面安装工艺后，组装过程中不需要进行插针焊接等操作，因此其可靠性比传统元器件更高。

三、贴片式元器件的应用1.通讯设备：随着移动通信技术的发展，各种便携式设备大量涌现。

而这些设备中必然需要大量使用贴片式元器件。

2.计算机设备：计算机主板上大量使用BGA封装的芯片和其他被动元器件，如电容、电阻等等。

3.汽车电子：随着汽车智能化趋势不断加强，各种电子控制单元也越来越多地使用了贴片式元器件。

4.医疗仪器：医疗仪器对精度和可靠性要求极高，贴片式元器件的性能稳定和可靠性高，因此在医疗仪器中得到了广泛应用。

综上所述，贴片式元器件是一种新型的电子元器件组装技术，具有体积小、重量轻、性能稳定、可靠性高等优点。

随着科技的不断发展，贴片式元器件将在更多领域得到应用。

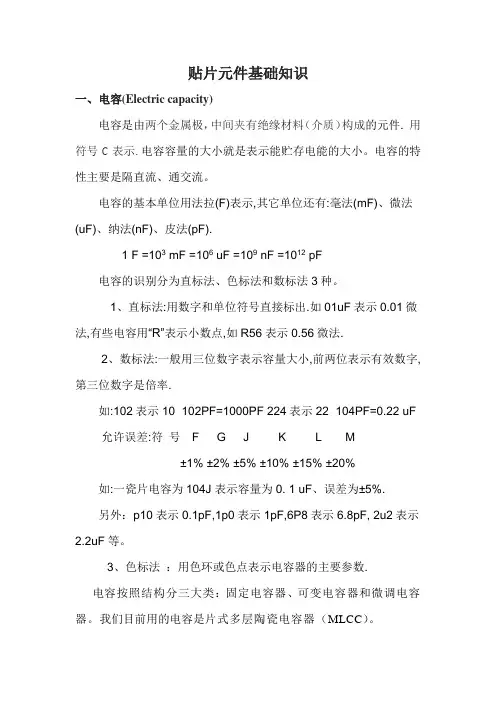

贴片元件基础知识一、电容(Electric capacity)电容是由两个金属极，中间夹有绝缘材料（介质）构成的元件.用符号C表示.电容容量的大小就是表示能贮存电能的大小。

电容的特性主要是隔直流、通交流。

电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF).1 F =103 mF =106 uF =109 nF =1012 pF电容的识别分为直标法、色标法和数标法3种。

1、直标法:用数字和单位符号直接标出.如01uF表示0.01微法,有些电容用“R”表示小数点,如R56表示0.56微法.2、数标法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率.如:102表示10×102PF=1000PF 224表示22×104PF=0.22 uF 允许误差:符号 F G J K L M±1% ±2% ±5% ±10% ±15% ±20% 如:一瓷片电容为104J表示容量为0. 1 uF、误差为±5%.另外：p10表示0.1pF,1p0表示1pF,6P8表示6.8pF, 2u2表示2.2uF等。

3、色标法：用色环或色点表示电容器的主要参数.电容按照结构分三大类：固定电容器、可变电容器和微调电容器。

我们目前用的电容是片式多层陶瓷电容器（MLCC）。

二、电阻（Resistance）导电体对电流的阻碍作用称为电阻，用符号R表示。

它是导体的一种基本性质，与导体的尺寸、材料、温度有关。

单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示，电阻在电路中的主要作用为分流、限流、分压、偏置等。

电阻的标注方法有3种,即直标法、色标法和数标法。

1、数标法主要用于贴片等小体积的电路,如:一般电阻：数值(AB)×10n= 电阻值±误差值(5%) ；精密电阻：数值(ABC)×10n=电阻值±误差值(1%) ；例:103=10× 1000=10kΩ±5%；1003=100× 1000=100kΩ±1% 102=10×100 =1kΩ±5%；101=10×10 =100Ω±5%；阻值换算的特殊状况：a、当n=8或9时,10的次方数分别为-2或-1 。

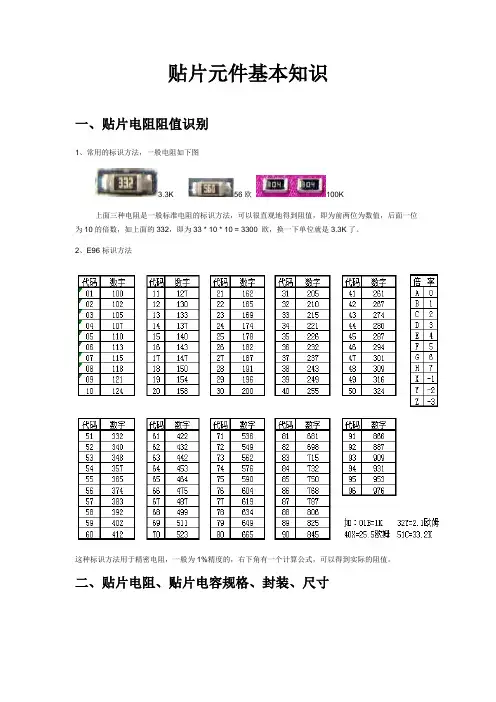

贴片元件基本知识一、贴片电阻阻值识别1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K了。

2、E96标识方法这种标识方法用于精密电阻，一般为1%精度的，右下角有一个计算公式，可以得到实际的阻值。

二、贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：三、贴片电阻、贴片电容封装尺寸与功率有关通常如下：四、国内贴片电阻的命名方法：1）、5%精度的命名：RS-05K102JT2）、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。

手机元器件介绍维修基础培训前言:本培训主要针对手机维修的相关电路基础知识进行简介,包括基本元器件、基本电路的介绍～以及这些元器件、基本电路在手机电路中的应用分析。

1(片状元器件〈1〉电阻,是线性元件～符合欧姆定律,电阻的符号表示:电阻的换算:1MΩ=1000KΩ,1KΩ=1000Ω标称:一般用三位数表示其阻值的大小～前两位数是有效数字～第三位数是10的指数。

如100表示10Ω～102表示1000Ω即1kΩ～当阻值小于10Ω时～以*R*表示～将R看作小数点～如5R1表示5.1Ω。

贴片电阻封装,尺寸大小,:0201、0402、0603、0805、1206、1210、1812、2225等～前两位数表示长度～后两位数表示宽度。

比如:0402表示长边0.04英寸～宽边0.02英寸。

0.1英寸=2.54毫米在电路中的作用:电阻串联R总=R1+R2～起分压作用,111 电阻并联～起分流作用。

,，RRR12总0欧姆的电阻通常用作跳线。

特点:在手机中除大电流电路外～一般不易损坏,主要是外力撞、压坏或脱焊、假焊。

注意:在测试电阻时～手不能接触表笔的金属部分～避免人体电阻对测量的误差,机械表黑表笔接地测量的是正向阻值～数字表红表笔接地测量的是正向阻值。

<2>电容,是惯性元件,电容的符号表示: 电容的换算:1F=1×μF, 1μF =1×pF标称: 一般用三位数表示其电容值的大小～前两位数是有效数字～第三位数是10的指数～单位为pF。

比如:104表示100000pF,即0.1μF。

贴片封装:同电阻。

电解电容有极性～贴片电容表面有暗条的一端是正极。

在电路中电容并联:C总=C1+C2 总电容增大特性:电容两端的电压不能突变,通交流～隔直流,通高频～阻低频,容抗随信号频率的升高而减小～随信号频率的降低而增大。

注意:极性电容应注意更换安装时的方向,除在大电流电路中易击穿短路～容抗,电阻值,变小或特殊电容外一般电容不易损坏。

贴片电子物料知识点总结一、贴片电子物料的类型1. 贴片电阻2. 贴片电容3. 贴片电感4. 贴片二极管5. 贴片三极管6. 贴片MOS管7. 贴片集成电路二、各种贴片电子物料的工作原理及特点1. 贴片电阻的工作原理及特点贴片电阻是通过焊接在电路板上，起到限流、限压、分压、功率调整等作用。

它的特点是：尺寸小、散热快、可靠性高。

2. 贴片电容的工作原理及特点贴片电容是用来储存电荷和释放电荷，并且具有通过高频电流的特性。

它的特点是：容量大、尺寸小、频率响应好。

3. 贴片电感的工作原理及特点贴片电感是通过电磁感应的原理来实现对电流的阻抗变化。

它的特点是：频率响应好、散热快、尺寸小。

4. 贴片二极管的工作原理及特点贴片二极管是用来实现电流的导通或截至的元件。

它的特点是：导通性好、尺寸小、响应速度快。

5. 贴片三极管的工作原理及特点贴片三极管是用来控制电流的放大或切断的元件。

它的特点是：放大系数大、封装小、可靠性高。

6. 贴片MOS管的工作原理及特点贴片MOS管是一种场效应管，用来实现对电流的控制。

它的特点是：耗电小、尺寸小、控制精准。

7. 贴片集成电路的工作原理及特点贴片集成电路是将多个电子元件集成在一个芯片上，起到复杂功能的作用。

它的特点是：功能强大、集成度高、尺寸小。

三、贴片电子物料的选型及使用注意事项1. 选型时需要考虑电子元件的参数是否符合设计要求，比如电容的容量、电阻的阻值、电压和功率的承受能力等。

2. 使用时需要注意焊接温度，以免损坏元件。

3. 贴片电子物料在使用过程中需要注意防静电，以免损坏元件。

4. 贴片电子物料的封装类型也需要根据使用环境和需求来选择，比如SMD封装、BGA封装等。

5. 在贴片电子物料布局和设计时，需要考虑到电磁兼容性和导热性等因素。

四、贴片电子物料的应用领域1. 通信领域贴片电子物料在手机、通信基站、卫星通信中都有广泛应用，比如贴片滤波器、贴片天线等。

2. 汽车电子领域贴片电子物料在汽车电子系统中也有大量应用，比如车载控制系统、车载娱乐系统等。

手机常用元器件简要介绍手机常用元器件介绍手机电路中，较多地使用了一些新的与较为特殊的元器件，作为一名手机维修人员，不熟悉这些元件的作用与原理，是无法进行读图与维修工作的，为此，本章对手机电路中的常用元器件进行详尽分类与系统分析，这些内容，不管是初学者还是专业维修人员都是必备的基础知识。

第一节手机电路中的基本元器件手机电路中的基本元件要紧包含电阻、电容、电感、晶体管等。

由于手机体积小、功能强大，电路比较复杂，决定了这些元件务必使用贴片式安装(SMD)，片式元件与传统的通孔元器件相比，贴片元件安装密度高，减小了引线分布的影响，降低了寄生电容与电感，高频特性好，并增强了搞电磁干扰与射频干扰能力。

一、电阻表面贴片安装的电阻元件外型多呈薄片形状，引脚在元器件的两端。

电阻通常为黑色，手机中的电阻大多末标出其阻值，个别个头稍大的电阻在其表面通常用三位数表示其阻值的大小，三位数的前两位数是有效数字，第三位数是10的指数。

如100表示10n，102表示1000n即1kn，当阻值小于10n时，以*R*表示，将R看作小数点，如5R1表示5.1Ω。

个别手机使用了组合电阻，如诺基亚8210手机的R805、R120就使用了组合电阻，共有四个引脚与外电路相连。

二、电容在手机中，电容通常为黄色或者淡蓝色，个别电解除电容也用红色的，电解电容稍大，无极性电容很小，最小的只有1mmx2mm,有的电容在其中间标出两个字符，大部分电容则未标出其容量。

手机中的电解电容，在其一端有一较窄的暗条，表示该端为其正极。

关于标出容量的电容，通常其第一个字符是英文字母，代表有效数字，第二个字符是数字，代表10的指数，电容单位为pF，具体含义见表2-1所示。

例，一个电容器标注为G3，通过查表，查出G=1.8，3=103，那么，这个电容器的标称值为1.8x 103=1800pF。

电解电容器当其外壳极性标志不清时，可用下述方法进行判别：用指针式万用表的R×10K挡，分别两次对调测量电容器两端的电阻值，当表针稳固时，比较两次测量的读数的大小，取值较大的读数时，这时万用表黑笔接的是电容器的正极，红笔接的是电容器的负极，其原理一是利用了万用表内部的电池用电源，二是利用了电解电容反向漏电流比正向漏电流大的特性。
