骨盆位ppt课件-2024鲜版

先天性耻骨联合未闭
耻骨联合未完全闭合，可能导致骨盆不稳定和疼痛。
先天性骨盆倾斜
由于一侧骨盆发育不全或骶髂关节固定性畸形导致，表现为双下肢不等长、脊柱侧凸等。
2024/3/28
14
后天性骨盆异常
2024/3/28
姿势性骨盆倾斜
01
长期不良姿势或习惯导致骨盆倾斜，可通过纠正姿势和锻炼改
善。
产后骨盆恢复不良
脊柱与骨盆关系异常
脊柱侧弯、脊柱裂等脊柱疾病可能影响骨盆位置和稳定性，导致腰痛、步态异常等症状。需针对脊柱疾病进行治疗，改善骨盆位置和稳定性。
21
其他相关疾病与治疗
风湿性疾病与骨盆位关系
风湿性疾病如强直性脊柱炎可能累及骨盆，引起骶髂关节炎和腰痛等症状。需进行抗风湿治疗，缓解症状并控制病情进展。
合理饮食
保持均衡的饮食，摄入足够的钙、维生素D等营养素，有助于骨骼健康。
25
骨盆位疾病预防策略
避免过度负重
避免长时间背负重物或站立工作，以减轻骨盆负担。
注意保暖
保持身体温暖，避免腰部及骨盆部位受凉，预防相关疾病的发生。
定期体检
定期进行骨密度、妇科检查等相关检查，及时发现并治疗潜在问题。
2024/3/28
骨盆位ppt课件
2024/3/28
1
目录
2024/3/28
• 骨盆解剖与生理 • 骨盆位检查方法 • 骨盆位异常诊断与处理 • 骨盆位相关疾病与治疗 • 骨盆位康复与保健 • 总结与展望
2
01
骨盆解剖与生理
2024/3/28
3
骨盆组成与结构
01
髂骨、坐骨和耻骨
构成髋骨的三部分，通过软骨连接在一起。

骨盆X检查拍摄要求课件

拍摄设备的选择
设备类型
选择高清晰度、高分辨率的X光机，确保拍摄出的图像质量高。
设备性能
确保设备性能稳定，能够快速、准确地完成拍摄任务。
拍摄角度的要求
正位片
要求患者站立，身体与X光机平行，骨盆正对X光机。
侧位片
要求患者侧卧，患侧靠床，骨盆与 X光机平行。
斜位片
要求患者身体与X光机呈一定角度，以观察骨盆不同角度的情况。
保持正饮水
03
在检查前可以正常饮水，但应避免大量饮水，以免对肾脏产生
负担。
检查前的穿着要求
1 2
穿着宽松舒适的衣服
为了方便检查，建议穿着宽松舒适的衣服，以便于暴露骨盆部位。
避免穿着金属饰品和带扣的衣物
金属饰品和带扣的衣物可能会影响X射线的穿透和成像效果，应避免穿着。
3
穿着适当的内衣
女性患者应穿着适当的内衣，以避免在检查过程中暴露。
拍摄参数的设置
01
02
03
04
管电压
通常设置为120kV，根据患者体型和年龄等因素可适当调整
。
管电流
根据患者体型和年龄等因素进行适当调整，以确保图像质量
。
曝光时间
通常设置为0.01-0.05秒，根据实际情况进行调整。
焦距
通常设置为100cm以上，以确保图像清晰度。
CHAPTER 04
骨盆X检查的图像分析
骨盆X检查拍摄要求课件
目录
• 骨盆X检查概述 • 骨盆X检查前的准备 • 骨盆X检查的拍摄要求 • 骨盆X检查的图像分析 • 骨盆X检查的安全与防护
CHAPTER 01
骨盆X检查概述
骨盆X检查的定义
01

骨盆摄影及造影(X线检查技术课件)

基础知识
（一）骨盆前后位：
摄影目的：观察骨盆形态，显示骨质结构和双侧髋关节的病变。成像野大小： 12×15英寸/14×17英寸，长轴与身体的长轴垂直横放。(+) 摄影距离： 90～100㎝。
（一）骨盆前后位：
体位设计：被检者仰卧于摄影床上，身体正中矢状面与床面垂直并重合探测器中线，双下肢伸直，两足拇指相对成八字形。探测器超出髂嵴最高点上2cm，下缘达耻骨联合下缘下5cm。
（二）骶髂关节前后位：
中心线：经耻骨联合上缘向头倾斜15°～20°射入探测器。
屏气方式：深呼气下屏气。
（二）骶髂关节前后位：
（二）骶髂关节前后位：
标准影像显示：
显示骶髂关节正位影像。两侧骶髂关节对称显示，骶骨位于照片正中，骶髂关节的耳状面的边缘显示清晰，绪骨结构显示清
（十一）腰骶关节侧位：
体位设计：被检者侧卧于摄影床上，两手抱头，双下肢屈曲。身体冠状面与床面垂直。腰细臀宽者在腰下垫棉垫，使脊柱与床面平行。棘突后缘垂线置于探测器中线后约5cm处。探测器上缘达下部腰椎，下缘达上部骶骨。
（十一）腰骶关节侧位：
中心线：经第五腰椎棘突前5cm垂直射入探测器。
（十四）尾骨前后位：
体位设计：被检者仰卧于摄影床上，身体正中矢状面垂直并重合探测器中线。两臂置于身旁或放胸前，下肢伸直。探测器上缘达骶骨下部，下缘达耻骨联合。
（十四）尾骨前后位：
中心线：经耻骨联合上缘上3cm，向足倾斜15°射入探测器。
屏气方式：深呼气下屏气。
（十四）尾骨前后位：
重点 1.骶椎、尾椎、骨盆的常规X线摄影的方法。 2.四肢血管造影的检查方法。难点 1.专业术语的运用。 2.解剖知识的运用。 3.各体位的摄影目的及照片显示内容。

骨盆位ppt课件

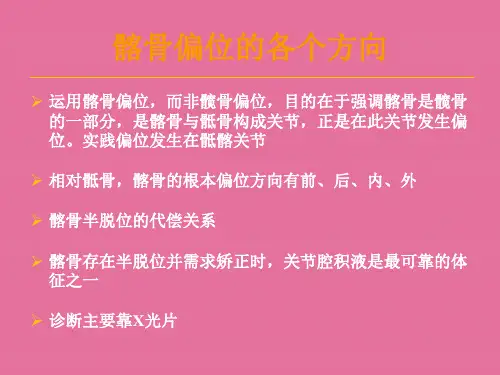

➢ 在髂骨复合偏位中，*代表髂骨关节面的中心，可向4个象限挪动，而对侧髂骨的挪动方向为该侧相应的对角象限。比如左髂骨偏位至 ASEx象限，那么右髂骨偏位至ASEx对角象限，即PIIn。
➢ 此4种根本偏位只是人为划分，实践上可按360度任一角度偏位。
图为左骶髂关节，程度线
与垂直线交与关节中心。〔可参考图2〕.两根线把偏位方向分成4个象限：
升高或降低股骨头，取决于PI、In何者更重。〔图43中左侧股骨头高提示In更重或有其他要素〕 ➢ 腰椎曲线：PI增大曲度，In减小曲度。综合结果：取决于 PI、In何者更重。 ➢ 闭孔外形：PI添加对角长度，In减小闭孔基底宽度。综合结果：闭孔基底变窄，对角长度增大。 ➢ 骶髂关节肿胀：PI翻开关节前下缘、后上缘间隙，In翻开前缘间隙。综合结果：关节前下缘间隙张开更大。
髂骨AS偏位〔AS Ilium〕
➢ 髂骨相对于骶骨向前偏位的话，髂骨还会同时存在向上方的挪动。
➢ 缘由在于关节面呈耳状面的特点以及骨盆本身的角度。
➢ 髂骨挪动的轨迹呈远离骶骨正常位置、向前上方的弧形
髂骨AS偏位的机制
髂骨AS偏位伴发的改动：
➢ 髋骨丈量值减小
➢ 闭孔外形的变化
髂骨PI偏位〔PI Ilium〕
➢ 髂骨在骶骨上后移时，同时伴随下移，其轨迹呈弧形，偏离其在骶骨的正常位置朝向后、下方向移位，此种偏位即为髂骨PI 偏位。
髂骨PI偏位的机制
髂骨PI偏位伴发的改动
➢ 髋骨丈量值
➢ 闭孔外形的变化
➢ 腰椎曲度
➢ 影响股骨头的程度
➢ 关节腔积液：髂骨PI偏位时骶髂关节在后上缘分别，致使此处水肿、膨隆。触诊时触及此处水肿区域，提示关节存在炎症，需求矫正。在关节的前下间隙存在同样的问题，一样导致该处水肿。虽然无法触诊，但同样产生病症。

骨盆入出口位投照方法【可编辑】

骨盆入出口位投照方法
• 显示部位:显示骨盆前环,侧壁和后环的情况,前环的裂纹骨折,后环的骶骨骨折和髂骨骨折均可清晰显示.
骨盆入出口位投照方法
骨盆入出口位投照方法
骨盆双斜位
• 体位:病人仰卧于摄影床上,患侧髋部抬高 35°, 暗盒上缘超过髂嵴,下缘超过耻骨联合上缘向下10CM,包括坐骨.
• 按骨折部位分类 • 1.骨盆边缘撕脱性骨折. • 2.髂骨翼骨折. • 3.骶尾骨骨折. • 4.骨盆环骨折.
骨盆入出口位投照方法
骨盆边缘撕脱性骨折
骨盆入出口位投照方法
髂骨翼骨折
骨盆入出口位投照方法
骶尾骨骨折
骨盆入出口位投照方法
骨盆环骨折
骨盆入出口位投照方法
临床表现
• 多有强大暴力外伤史,主要是车祸,高空坠落和工业意外.多存在严重的多发伤,休克常见. 如为开放性损伤,病情更为严重,死亡率高达 40%~70%.
骨盆入出口位投照方法
骨盆入出口位投照方法
骨盆出口位
• 体位:病人仰卧于摄影床上,将X线球管向足侧倾斜35°~40°, 暗盒上缘超过髂嵴,下缘超过耻骨联合上缘向下10CM,包括坐骨.
骨盆入出口位投照方法
骨盆入出口位投照方法
• 中心线:经两侧髂前上棘连线中点至胶片中点.
骨盆入出口位投Leabharlann 方法骨盆入出口位投照方法骨盆入口位
• 体位:病人仰卧于摄影床上,将X线球管向头侧倾斜35~40°, 暗盒上缘超过髂嵴,下缘超过耻骨联合上缘向下10CM,包括坐骨.
骨盆入出口位投照方法
骨盆入出口位投照方法
• 中心线:经耻骨联合中点至胶片中点摄入.
骨盆入出口位投照方法
骨盆入出口位投照方法

《骨盆最新整理》PPT课件

骨盆前后位
1、临床应用（1）观察骨盆形态，显示骨质结构和双侧髋关节情况。（2）主要用于骨盆骨折，耻骨联合分离及耻骨骨膜炎，氟骨症等病症的检查。 2、体位分析（1）取仰卧前后位，轴面观，双侧髂骨呈后内向前外斜行走行，可利用射线锥形放射的特性，将双侧髂骨最大程度地平面展开显示。
（2）正中矢状面垂直床面并与床面中线重合，使双侧髂骨、耻骨、坐骨、闭孔及髋关节并列对称显示。
右
4、照片要求（1）此位置显示骶髂
关节前后位影像。
（2）双侧骶髂关节对称显示，关节间隙清晰可见。
骶髂关节前后斜位
1、临床应用用于骶髂关节损伤及病变的检查。 2、体位分析（1）取仰卧位，轴面观，骶髂关节呈后内向前外走行，与正中矢状面约成15-20°角，被检侧抬高，使身体冠状面与台面成15-20°角，可使中心射线与骶髂关节间隙相切并平行通过关节间隙。（2）侧观面，骶髂关节呈后上向前下走行，与冠状面约成15-25°，中心射线向头侧倾斜15-25°角，可最大程度平行通过关节间隙。
（四）骨盆内脏器多，肠管内的粪便.气体.造影剂等，重叠在检查部位时影响图像显示，经透视等证明无影响时方可摄片，亦可于摄影前清除肠内容物，排空膀胱内尿液。
（五）骨盆各部位摄影，多在平静呼吸时曝光；
（六）注意做好左、右标记。
（七）射片时要利用好时间防护和照射范围的防护。减少生殖器官的照射量。
3、摄影方法
（1）患者仰卧，被检侧抬高，使人体冠状面与台面约成角15-20°角。（2）身体正中矢状面与髂骨外缘连线的中点重合于台面中线，胶片上缘与髂嵴上方4cm处平齐，下缘包括股骨颈。（3）中心射线向头侧倾斜15-25°角通过被检侧髂前上棘中心射入胶片。

脊柱、骨盆摄影PPT课件

2、后斜位显示远片侧椎间孔，前斜
位显示近片侧椎间孔。
2019/11/21
8
胸椎前后位
Anteropoterior view of thoracic vertebrae
投照要点
1、肢体与胶片的关系：仰卧，正中矢状面对床面中线，并与床面垂直。
第六胸椎置于胶片中心。
2、中心线的角度：与胶片垂直。
3、中心线的入射点：对准胸骨角与剑突连线中点射入胶片。
投照要点
1、肢体与胶片的关系：仰卧，取头颅前后位，上颌切牙咬合面与乳突尖
连线（或听鼻线）垂直床面。口张大，口中心对准胶片中心。
2、中心线的角度：与胶片垂直。
3、中心线的入射点：对准张大的口中心射入胶片。
2019/11/21
3
ቤተ መጻሕፍቲ ባይዱ
颈椎前后位
Anteropostrior view of cervical vertebrae

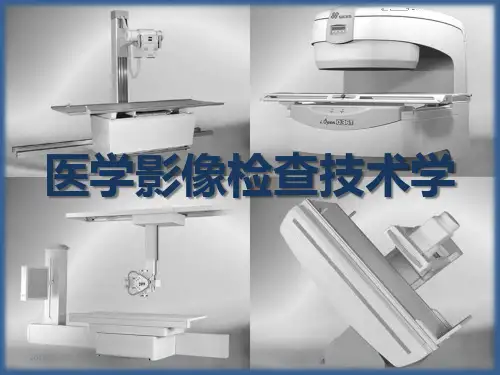

医学影像检查技术学
2019/11/21
1
2019/11/21
前面观：
第3颈锥
下颌角同一平面
第5颈锥
甲状软骨同一平面
第2胸椎间隙胸骨颈静脉切迹同一平面
第4胸椎间隙胸骨角同一平面
第九胸椎
胸骨体剑突关节同一平面
第1腰椎
剑突与脐孔连线中点同一平面
第3腰椎间隙脐孔同一平面
第4腰椎
两髂骨嵴连线中点同一平面
联合下3cm。
2、中心线的角度：与胶片垂直。
3、中心线的入射点：对准骶尾骨中点射入胶片。（FFD至少120cm）
2019/11/21
16
骶髂关节前后位
投照要点
1、肢体与胶片的关系：仰卧，正中矢状面对床面中线，并与床面垂直。

骨盆位投照方法

骨盆双斜位
• 体位:病人仰卧于摄影床上,患侧髋部抬高 35°, 暗盒上缘超过髂嵴,下缘超过耻骨联合上缘向下10CM,包括坐骨.
中心线:经耻骨上支与坐骨下支间连线中点摄入
• 显示部位:骨盆入口缘或髂耻线,髋臼的后缘,整个闭孔环,髂骨翼的切线位.
• 闭孔斜位: • 患侧抬高45°，球管中心位于股骨头上方 • 观察闭孔，后壁.
结论 • 骨盆外伤摄片加拍双斜位所得图像骨折检出率明显提高,对骨折断端的错位情况显示更佳
骨盆入口位
• 体位:病人仰卧于摄影床上,将X线球管向头侧倾斜35~40°, 暗盒上缘超过髂嵴,下缘超过耻骨联合上缘向下10CM,包括坐骨.
• 中心线:经耻骨联合中点至胶片中点摄入.
• 显示部位:骶髂关节上端双侧关节间隙的对比情况,由髂骨后方向内,向背侧旋转变化的程度,髂骨侧有无骨折,骶髂关节间隙有无碎骨片耻骨支粉碎骨折向骨盆内移位的程度.
男女性骨盆图谱男女性骨盆图谱骨盆附着处肌肉图谱骨盆附着处肌肉图谱骨盆x线摄影体表定位标志骨盆x线摄影体表定位标志骨盆的最高点髂嵴两侧连线为第4腰椎棘突水平处骨盆两侧前上方最突出的骨位髂前上棘为重要骨性标志之一
骨盆投照方法
骨盆应用解剖
• 骨盆由两块髋骨,骶骨,尾骨联结而成,髋骨由髂骨,坐骨,耻骨组成.上大底小,类似盆形,称为骨盆.两侧耻骨在骨盆前下方组成耻骨联合.
X线摄影位置
• 骨盆正位 • 体位:病人仰卧于摄影床上,身体正中矢状面与床面正中线重合,并垂直.两下肢伸直,双脚尖稍内旋.暗盒上缘超过髂嵴,下缘超过耻骨联合上缘向下10CM,包括坐骨.
骨盆正位
中心线:经两侧髂前上棘连线中心与耻骨联合上缘连线的中点处垂直射入.
显示部位:显示两侧髂骨,耻骨,坐骨,闭孔与髋关节,骶髂关节对称的骨盆正位影像

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

11
临床表现
• 多有强大暴力外伤史,主要是车祸,高空坠落和工业意外.多存在严重的多发伤,休克常见.如为开放性损伤,病情更为严重,死亡率高达40%~70%.
• 骨盆骨折可发现下列的体征:1.骨盆分离试验与挤压试验阳性.2.肢体长度不对称.
骨盆位投照方法 ppt课件
12
并发症
• 骨盆骨折常伴有严重的并发症,而且常较骨折本身更为严重,应引起重视.常见的有:1 腹膜后血肿.2.盆腔内脏器损伤.3.神经损伤.4.脂肪栓塞与静脉栓塞.
骨盆投照方法
骨盆位投照方法 ppt课件
1
• 骨盆由两块髋骨,骶骨,尾骨联结而成, 髋骨由髂骨,坐骨,耻骨组成.上大底小, 类似盆形,称为骨盆.两侧耻骨在骨盆前下方组成耻骨联合.
骨盆位投照方法 ppt课件
2
男、女性骨盆图谱
骨盆位投照方法 ppt课件
3
骨盆附着处肌肉图谱
骨盆位投照方法 ppt课件
33
骨盆位投照方法 ppt课件
34
• 骶髂关节前后位 • 目的：观察双侧骶髂关节的情况 • 体位：仰卧位，双下肢伸直，上肢放在身
旁，暗盒下缘与耻骨联合相平
• 中心线：头向15—20°角，髂前上棘连线中点
• 照片显示：两侧骶髂关节的正位影像
骨盆位投照方法 ppt课件
35
• 骶髂关节斜位
• 目的：观察一侧骶髂关节切线位
骨盆位投照方法 ppt课件
17
显称的骨盆正位影像
骨盆位投照方法 ppt课件
18
结论
• 骨盆外伤摄片加拍双斜位所得图像骨折检出率明显提高,对骨折断端的错位情况显示更佳
骨盆位投照方法 ppt课件
19
骨盆入口位
• 体位:病人仰卧于摄影床上,将X线球管向头侧倾斜35~40°, 暗盒上缘超过髂嵴,下缘超过耻骨联合上缘向下10CM,包括坐骨.
骨盆位投照方法 ppt课件
29
骨盆位投照方法 ppt课件
30
• 显示部位:骨盆入口缘或髂耻线,髋臼的后缘,整个闭孔环,髂骨翼的切线位.
骨盆位投照方法 ppt课件
31
骨盆位投照方法 ppt课件
32
• 闭孔斜位: • 患侧抬高45°，球管中心位于股骨头上
方
• 观察闭孔，后壁.
骨盆位投照方法 ppt课件
• 骨盆正位 • 体位:病人仰卧于摄影床上,身体正中矢状
面与床面正中线重合,并垂直.两下肢伸直, 双脚尖稍内旋.暗盒上缘超过髂嵴,下缘超过耻骨联合上缘向下10CM,包括坐骨.
骨盆位投照方法 ppt课件
15
骨盆正位
骨盆位投照方法 ppt课件
16
中心线:经两侧髂前上棘连线中心与耻骨联合上缘连线的中点处垂直射入.
类。
• 按骨折部位分类 • 1.骨盆边缘撕脱性骨
折. • 2.髂骨翼骨折. • 3.骶尾骨骨折. • 4.骨盆环骨折.
骨盆位投照方法 ppt课件
7
骨盆边缘撕脱性骨折
骨盆位投照方法 ppt课件
8
髂骨翼骨折
骨盆位投照方法 ppt课件
9
骶尾骨骨折
骨盆位投照方法 ppt课件
10
骨盆环骨折
骨盆位投照方法 ppt课件
4
骨盆X线摄影体表定位标志
• 骨盆的最高点髂嵴两侧连线为第4腰椎棘突水平处.
• 骨盆两侧前上方,最突出的骨位髂前上棘, 为重要骨性标志之一.
• 耻骨联合与尾骨在同一平面上. • 尾骨尖端也是骨盆摄影的重要标志.
骨盆位投照方法 ppt课件
5
骨盆位投照方法 ppt课件
6
分类:常用的分类方法主要依据骨盆骨折的部位,骨折的稳定性或损伤暴力的方向而进行分
• 体位：仰卧位，被检侧抬高至15-20°角，双下肢稍弯曲，暗盒下缘与耻骨联合上缘相平
• 中心线：头向15—20°角，髂前上棘与正中线的中点
• 照片显示：骶髂关节的正位影像，关节间隙显示清晰
骨盆位投照方法 ppt课件
36
骨盆位投照方法 ppt课件
13
骨盆摄影注意事项
• 1.检查前尽量清洁肠道. • 2.采用滤线设备进行摄影. • 3.骨盆摄影多见于外伤,应注意避免因搬动
