康德·时代风云图纸（消防部分）交底纪要（第一次）一、电气方面1、在原设计车库正常照明分配电箱内主开关断路器配有远程（分励脱扣）控制装置，建议取消断路器的分励脱扣装置。
2、电气施工图：16、19、22、25、28中电井至屋顶机房采用防火金属桥架：200×100敷设，机房平面图中显示电梯、风机控制箱电源引入采用焊接钢管。
由顶层至机房相关配电箱段，是否可统一为防火金属桥架200×100敷设。
答：可统一为防火金属桥架200×100敷设至机房相关配电箱。
3、3#、4#楼1层平面图中，混流式正压送风机配电采用焊接钢管暗敷设，由于施工过程中可能出现变动更改等因素，预埋管路可能不够准确，是否可以把焊接钢管暗敷设，改为KBG管，刷防火漆明敷设。
答：可改为明装，采用SC钢管刷防火漆。
4、原设计1号楼---5号楼标准层强电弱电线槽（阻燃PVC线槽100nn×50mm）为贴梁敷设。
答：接甲方要求，现弱电线缆穿梁处，预留PVC75穿梁套管，阻燃PVC线槽100nn×50mm在楼板下10mm敷设。
5、电施图中，可视对讲分机，原设计有距地1.5米、1.3米，具体以何值为标准。
答：底边距地1.3米。
6、电施图中，消防控制中心设置在负一层，还是负二层。
请设计明确。
答：负二层。
7、消防火灾报警控制系统的负二层未设计火灾报警控制线缆水平桥架，是否需要设置该用途桥架，若需要该用途桥架，桥架的型号规格。
请设计明确。
答：未设置水平桥架，采用穿钢管预埋方式。
8、电施图中，在电井内，未设计火灾报警控制线缆和可视对讲等弱电电缆竖向桥架，请设计明确该用途线缆桥架的规格型号，以便于施工。
答：设计补充。
二、给排水方面1、地下车库图号8，3号楼筒体集水坑压力排水管道走向不明确。
答：由电梯井直接进入集水坑。
2、电梯井道水井底排管道走向是否可以采用就近排入集水坑？答：可以就近排入集水坑。
3、接甲方要求，电梯井排水原设计采用DN150的PVC管敷设，现改为DN150的焊接钢管敷设。
实用文档文案大全第一章火灾自动报警系统说明典型火灾探测器的安装说明：1.探测器至墙壁、梁边的水平距离不应小于0.5m。
2.探测器周围0.5m内不应有遮挡物。
3.探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离不应小于0.5m。
4.在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。
感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。
探测器距端墙的距离，不应大于安装间距的一半。
5.探测器宜水平安装，当必须倾斜安装时，倾斜角度不应大于45°。
6.探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。
当采用焊接时，不得使用带腐蚀性的助焊剂。
7.探测器的“+”线应为红色，“-”应为蓝色，其余线应根据不同用途采用其他颜色区分。
但同一工程中相同用途的导线颜色应一致。
8.探测器底座的外接导线，应留有不小于15em的余量，入端处应有明显标志。
9.探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。
10.探测器的确认灯，应面向便于人员观察的主要入口方向。
11.探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。
实用文档文案大全实用文档文案大全实用文档文案大全安装说明探测器可采用专用接线盒，亦可采用标准接线盒安装必要时加调整板调整安装孔距。
实用文档文案大全安 装 说 明1.布线要求（1）信号线Z l 、Z 2可选用截面≥1.0mm 2的RVS 型双绞铜芯线，DC24V 电源线D 1、D 2应选用截面积≥2.5mm 2的BV 线。
（2）本探测报警器背面有两个挂孔，可直接装在墙面的安装钉上。
探测报警器须安装在使用燃气没备的房间中，安装位置应选择易发生可燃气体泄漏的位置，并尽可能面向气体扩散的方向。
探测报警器的安装高度根据介质（密度大小）的不同来确定，对于轻于空气的气体（城市人工煤气、天然气），可安装在距房顶110mm的墙壁上，比空气重的气体（如液化石油气），安装高度为距地面l00mm 。
第一章火灾自动报警系统说明典型火灾探测器的安装说明：1.探测器至墙壁、梁边的水平距离不应小于0.5m。
2.探测器周围0.5m内不应有遮挡物。
3.探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离不应小于0.5m。
4.在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。
感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。
探测器距端墙的距离，不应大于安装间距的一半。
5.探测器宜水平安装，当必须倾斜安装时，倾斜角度不应大于45°。
6.探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。
当采用焊接时，不得使用带腐蚀性的助焊剂。
7.探测器的“+”线应为红色，“-”应为蓝色，其余线应根据不同用途采用其他颜色区分。
但同一工程中相同用途的导线颜色应一致。
8.探测器底座的外接导线，应留有不小于15em的余量，入端处应有明显标志。
9.探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。
10.探测器的确认灯，应面向便于人员观察的主要入口方向。
11.探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。
装 说 明单面支架的电缆隧道、电缆地沟内缆式定温探测器的安装可参见本图。
线型火灾探测器和可燃气体探测器有特殊安装要求的探测器，应符合现行有关国家标准的规定。
1.布线要求（1）信号线DC24V 电源线（2）本探测报警器背面有两个挂孔，可直接装在墙面的安装钉上。
探测报警器须安装在使用燃气没备的房间中，安装位置应选择易发生可燃气体泄漏的位置，并尽可能面向气体扩散的方向。
探测报警安明对于平滑顶棚区域，两对探测器的水平间距可为9-18m 5，则靠墙一只探测器距墙壁的最大距离为5／2，探测器距顶棚的距离为0.3m S ／4。
安 装发射器有4只灯，接收器有8只灯，各个指示灯的功能如图（a ）所示。
发射器与接收器共用24VDC 电源的接线示意图安 装 说 明1.红外光束探测器可与智能监视模块或可接收开关器反馈信号的模块配套使用，完成探测功能。

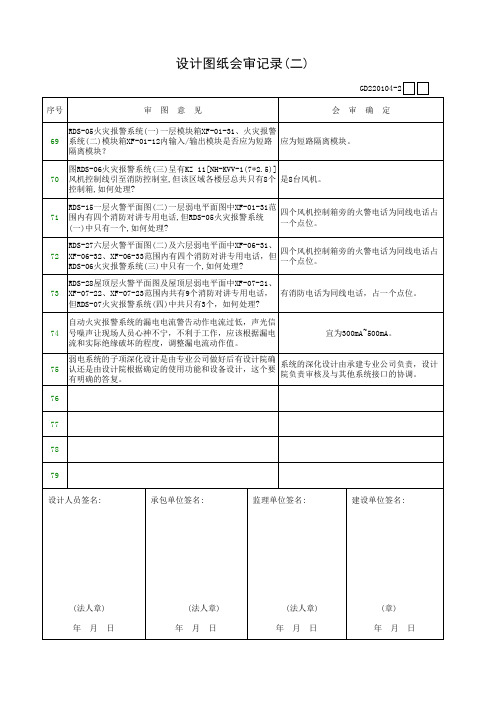

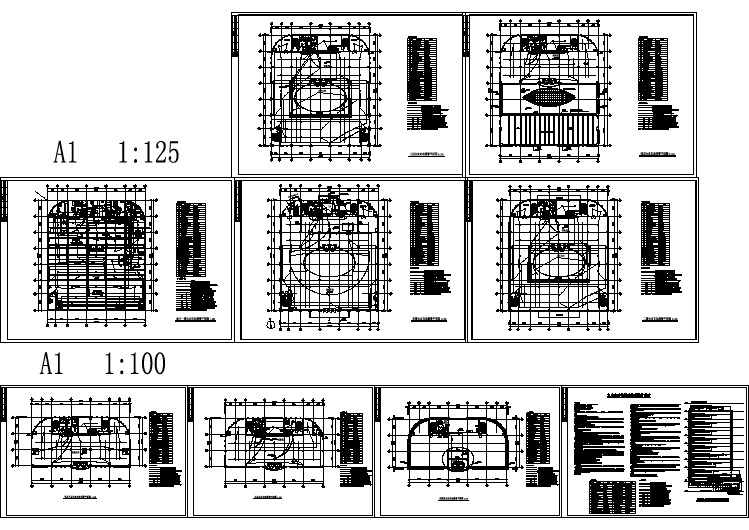

火灾自动报警系统会审图纸实例
消防工程安装施工前，我们都要对消防工程相关施工图纸进行会审，检查它是否有错漏、表达不清等问题。
1.先了解消防电系统有多少模块箱装置，线槽走向、弱电井位置。
2.平面线路与设备连接是否清晰，线路标注是否正确？
3.风机、水泵、湿式报警阀、电梯是否有非标控制线路？规格型号、数量是否正确？
4.报警、广播、电话线路材料规格型号的选用是否标明？
5.报警、广播、电话线路保护材料是否为线槽和线管？保护材料规格型号选用是否标明？
6.风机、卷帘门、水泵的控制箱是否一对一？
7.水流指示器和信号阀监控模块是安装于设备附近或弱电井模块箱？
8.使用哪个自动报警设备厂家的产品？报警主机所能容纳的回路数量及每个回路所容纳的设备点数是否明确？
9.防火卷帘应如何控制?
10.风机与防火阀采用哪种控制方式？（风机其一，靠现场监视和控制模块控制；其二，靠联动控制盘手动控制）
11.防火阀是否直接控制风机？
12.电话分机与电话插孔线路是否分开？
13.是否有设置切断非消防电源装置？
14.系统图每回路控制几层,负载率是否偏高？
15.火警消防状态下，空调送风系统如何控制？
16.消火栓启动按钮是安装于箱外或箱内？
17.湿式报警阀是否需要安装压力开关,如果安装,应采用何种型号?采用何种线径的电缆敷设？
18.电梯安装迫降是否正确，消防电梯是否需要增加非标手动迫降？
19.系统图是否标示电梯的手动控制?
20.消防排烟风机是否需要敷设非标控制电缆？条数是否正确？
21.标准层的模块箱安装位置是否确定？
22.烟感之间连接是否正确?
23.检查竖井、吊顶内敷设的金属线槽、导管是否在说明中明确刷防火涂层。
24.检查由消控室局部等电位箱（接地板）至电子设备接地导线截面是否为
BVR4mm2
25.检查竖井、吊顶内敷设的金属线槽、导管是否在说明中明确刷防火涂层。
26.检查敷设消防合用导线、联动线路的金属线槽中间是否说明有隔板。
27.核对楼板及墙体的预埋管是否为PVC电线管，型号规格是否正确，敷设部位是否符合规范要求。
28.核对模块箱及监视模块和控制（输出／输入）模块安装方式、位置是否明确，联动导线、保护管是否敷设到位。
29.核对非消防电源脱扣设置位置、数量是否符合设计规范要求(各防火分区各层)。
30.核对消防供电：消防控制中心、消防泵房、排烟机、送风机、配电室、消防。
31.电梯、防火卷帘等消防用电是否为双电源末端切换。
32.核对消防接地阻值专用接地不大于4Ω，共用接地不大于1Ω。
33.核对探测器设置间距及距障碍物的距离应符合设计规范要求（不大于0.5米）。
34.核对消防广播设置间距应符合设计规范要求（走廊25米，末端12.5米）。
35.核对消防控制室、泵房、风机房、电梯机房、配电室、钢瓶间是否设计了消防电话分机、应急照明。
36.核对由总等电位箱至消控室局部等电位箱（接地板）导线截面应是否为
BV25mm2。
