中央空调水系统试压报告

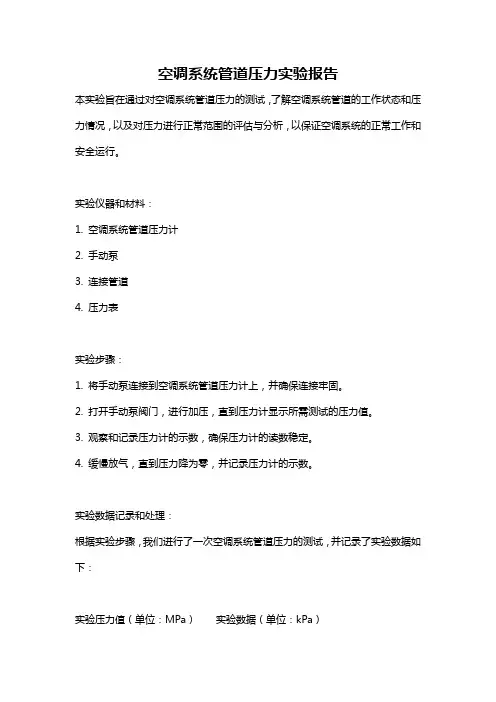

空调系统管道压力实验报告本实验旨在通过对空调系统管道压力的测试，了解空调系统管道的工作状态和压力情况，以及对压力进行正常范围的评估与分析，以保证空调系统的正常工作和安全运行。

实验仪器和材料：1. 空调系统管道压力计2. 手动泵3. 连接管道4. 压力表实验步骤：1. 将手动泵连接到空调系统管道压力计上，并确保连接牢固。

2. 打开手动泵阀门，进行加压，直到压力计显示所需测试的压力值。

3. 观察和记录压力计的示数，确保压力计的读数稳定。

4. 缓慢放气，直到压力降为零，并记录压力计的示数。

实验数据记录和处理：根据实验步骤，我们进行了一次空调系统管道压力的测试，并记录了实验数据如下：实验压力值（单位：MPa）实验数据（单位：kPa）0.1 1000.2 2000.3 3000.4 4000.5 5000.6 600通过上述实验数据，我们可以得到以下结论：1. 空调系统管道的压力与实验所加压力成正比关系。

2. 根据实验数据的线性关系，我们可以推测在实验压力值为0.7 MPa时，对应的实验数据为700 kPa。

3. 实验过程中压力计显示的数值稳定且准确。

4. 实验过程中，压力计从初始压力到目标压力的过程中，没有出现波动现象，说明空调系统管道的密封性良好。

实验结果分析：根据实验数据和结论的分析，我们可以得出以下结论与分析：1. 空调系统管道的压力是稳定的，压力计的读数准确。

这表明空调系统管道在正常工作状态下，压力维持在一定的范围之内，不会发生异常的波动。

2. 实验压力值和实验数据之间存在线性关系，也就是说，当压力增加时，压力计读数也会随之增加。

这说明在不同的压力下，空调系统管道内的压力变化是可控的，没有异常情况发生。

3. 根据压力计的读数和对空调系统管道工作压力的了解，我们可以对空调系统管道的工作状态进行评估。

如果压力超过了工作范围，说明可能存在管道堵塞或其他异常情况，需要及时排查和处理。

4. 通过实验数据的分析和结论的得出，我们可以对空调系统管道的压力进行合理控制和管理，确保空调系统的正常工作和安全运行。

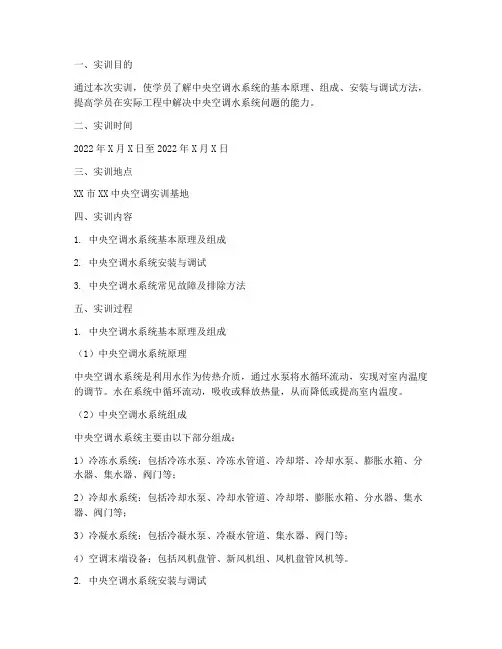

一、实训目的通过本次实训，使学员了解中央空调水系统的基本原理、组成、安装与调试方法，提高学员在实际工程中解决中央空调水系统问题的能力。

二、实训时间2022年X月X日至2022年X月X日三、实训地点XX市XX中央空调实训基地四、实训内容1. 中央空调水系统基本原理及组成2. 中央空调水系统安装与调试3. 中央空调水系统常见故障及排除方法五、实训过程1. 中央空调水系统基本原理及组成（1）中央空调水系统原理中央空调水系统是利用水作为传热介质，通过水泵将水循环流动，实现对室内温度的调节。

水在系统中循环流动，吸收或释放热量，从而降低或提高室内温度。

（2）中央空调水系统组成中央空调水系统主要由以下部分组成：1）冷冻水系统：包括冷冻水泵、冷冻水管道、冷却塔、冷却水泵、膨胀水箱、分水器、集水器、阀门等；2）冷却水系统：包括冷却水泵、冷却水管道、冷却塔、膨胀水箱、分水器、集水器、阀门等；3）冷凝水系统：包括冷凝水泵、冷凝水管道、集水器、阀门等；4）空调末端设备：包括风机盘管、新风机组、风机盘管风机等。

2. 中央空调水系统安装与调试（1）安装1）根据设计图纸，确定中央空调水系统各设备的位置；2）安装水泵、冷却塔、膨胀水箱等设备，确保安装牢固；3）安装管道，注意管道的坡度、转弯、伸缩节等，确保管道连接严密；4）安装阀门、仪表等附件，确保安装正确；5）连接电气线路，确保电气线路符合要求。

（2）调试1）启动水泵，观察系统运行情况，检查管道、阀门等是否存在漏水现象；2）调节阀门，使冷冻水、冷却水、冷凝水系统流量符合设计要求；3）检查水泵、冷却塔、膨胀水箱等设备运行是否正常；4）检查电气线路是否安全可靠；5）调整系统参数，使系统运行稳定。

3. 中央空调水系统常见故障及排除方法（1）水泵故障1）原因：水泵电机烧毁、轴承损坏、密封不良等；2）排除方法：更换水泵电机、轴承、密封件等。

（2）管道漏水1）原因：管道焊接不良、接头松动、保温层破损等；2）排除方法：重新焊接管道、紧固接头、修补保温层等。

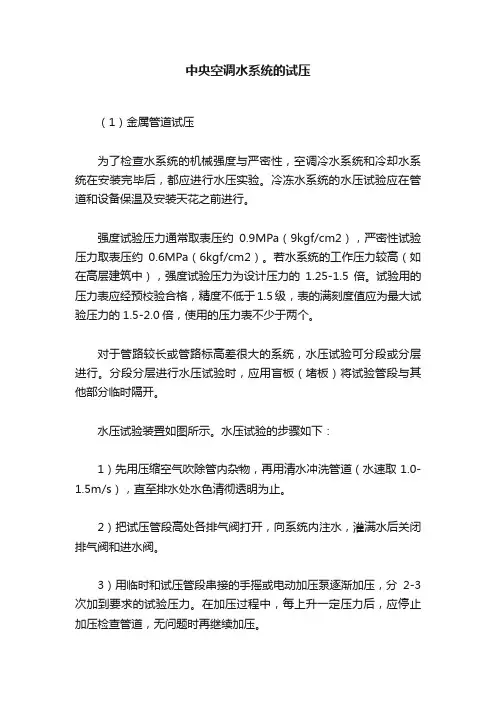

中央空调水系统的试压（1）金属管道试压为了检查水系统的机械强度与严密性，空调冷水系统和冷却水系统在安装完毕后，都应进行水压实验。

冷冻水系统的水压试验应在管道和设备保温及安装天花之前进行。

强度试验压力通常取表压约0.9MPa（9kgf/cm2），严密性试验压力取表压约0.6MPa（6kgf/cm2）。

若水系统的工作压力较高（如在高层建筑中），强度试验压力为设计压力的1.25-1.5倍。

试验用的压力表应经预校验合格，精度不低于1.5级，表的满刻度值应为最大试验压力的1.5-2.0倍，使用的压力表不少于两个。

对于管路较长或管路标高差很大的系统，水压试验可分段或分层进行。

分段分层进行水压试验时，应用盲板（堵板）将试验管段与其他部分临时隔开。

水压试验装置如图所示。

水压试验的步骤如下：1）先用压缩空气吹除管内杂物，再用清水冲洗管道（水速取1.0-1.5m/s），直至排水处水色清彻透明为止。

2）把试压管段高处各排气阀打开，向系统内注水，灌满水后关闭排气阀和进水阀。

3）用临时和试压管段串接的手摇或电动加压泵逐渐加压，分2-3次加到要求的试验压力。

在加压过程中，每上升一定压力后，应停止加压检查管道，无问题时再继续加压。

4）当压力指示达到预定强度试验压力时停止加压，保持15而n。

若压力降不超过0?O2M用（0.2kgf/cm2），管道无渗漏和变形，则强度试验合格。

强度试验合格后，将试验压力降至严密性试验压力（0.6Mpa），保持2h进行全面检查，并用质量为1.5kg以下的小锤，在距焊缝15-20mm处沿焊缝方向轻轻敲击。

若焊缝及管道的法兰连接处均无渗漏，压力表指示值不降，则严密性试验合格。

（2）PP-R管道试压1）管道安装完毕，外观检查合格后，方可进行试压。

2）通过热熔或电熔方式连接的管道，水压试验应在24h之后进行。

3）试压介质应为常温清水，当系统管道较大时，可以分层、分区试压。

4）试验压力应为管道系统工作压力的1.5倍，但不应小于0.6Mpa。

空调保压检测报告模板
空调保压检测报告模板
一、概述
空调保压检测是指通过对空调系统进行加压测试，检测系统是否存在漏气现象，以确保系统的正常运行。

本报告旨在记录对空调系统进行保压检测的过程和结果，为相关人员提供参考。

二、检测对象
本次检测对象为某公司办公楼内的中央空调系统，包括主机、风管、末端设备等。

三、检测仪器
1. 加压泵：用于对空调系统进行加压测试；
2. 压力表：用于显示加压泵输出的气体压力；
3. 漏气探头：用于探测漏气点。

四、检测步骤
1. 关闭所有末端设备和风管阀门；
2. 将加压泵连接至主机进出水管道上，并将漏气探头连接至加压泵输出口；
3. 打开加压泵电源，将气体缓慢注入系统中，同时观察压力表读数；
4. 当达到预定的测试压试验时间后，关闭加压泵电源，并观察气体流量计读数是否有变化；
5. 使用漏气探头逐一对主机、风管和末端设备进行检测，记录漏气点的位置和数量。

五、检测结果
经过保压检测，本次测试结果如下：
1. 系统无漏气现象，压力维持稳定；
2. 检测到主机进水口处有少量气体泄漏，需进行维修处理；
3. 部分末端设备存在渗漏现象，需及时更换或维修。

六、处理建议
1. 对主机进水口处进行维修处理，并重新进行保压测试；
2. 对存在渗漏现象的末端设备进行更换或维修，确保系统运行正常。

七、结论
本次空调保压检测结果显示系统无明显漏气现象，但存在部分渗漏情况。

建议对问题部位进行及时处理，并定期进行保养和检测，以确保系统正常运行。

中央空调检测报告摘要：本报告旨在对中央空调系统进行全面的检测和评估，以确保其正常运行和效能。

通过使用适当的测试设备和方法，评估了系统的能效、温度控制、空气质量和设备状况等关键指标。

经过详细的调查和分析，得出了以下结论和建议。

1. 引言中央空调系统作为现代建筑物中重要的供暖、通风和空气调节设备，对于舒适和健康的室内环境至关重要。

通过定期的检测和维护，可以确保其正常运行和高效能。

2. 测试方法本次检测采用了多种测试方法来评估中央空调系统的性能和功能。

包括但不限于测量温度和湿度、空气流量测试、能效评估以及设备的外观检查等。

3. 温度控制评估通过测量室内各个区域的温度，评估了中央空调系统的温度控制性能。

测试结果显示，系统在不同区域的温度差异较小，达到了预期的控制效果。

4. 能效评估能效评估是评估中央空调系统性能的重要指标之一。

本次测试中，通过测量系统的耗电量和制冷/制热效果，计算出了能效比和能源消耗。

根据测试结果，建议进行一些调整和改进，以提高系统的能效。

5. 空气质量分析中央空调系统不仅可以提供适宜的温度，还可以过滤和净化室内空气。

为了评估系统的空气质量控制能力，对室内空气中的PM2.5、CO2和TVOC等有害物质进行了测试。

结果显示，系统在净化空气方面表现出色，但仍需注意定期更换过滤器。

6. 设备状况评估通过对中央空调系统各个关键组件的外观检查和功能测试，评估了设备的状况。

发现了一些潜在的问题，如漏水、噪音和风扇故障等。

建议及时修理和更换有问题的部件，以保证系统的稳定性和可靠性。

7. 结论与建议经过综合的分析和评估，本文对中央空调系统的性能和功能进行了全面的检测，得出以下结论和建议：- 系统的温度控制和能效表现较好，没有明显的问题。

- 空气质量控制能力强，但需定期更换过滤器以保证效果。

- 部分设备存在问题，建议及时修理和更换。

综上所述，中央空调系统检测报告提供了对系统性能和功能的详细分析和评估。

通过执行报告中提到的建议和措施，可以提高系统的能效、稳定性和可靠性，为用户提供更加舒适和健康的室内环境。

第1篇一、实验目的本次实验旨在对空调系统进行全面的检测和实验，验证其性能是否符合设计要求，确保空调系统的正常运行和节能效果。

通过检测实验，可以评估空调系统的制冷、制热、除湿等功能的实现情况，并对系统中的关键设备进行性能测试，为空调系统的优化和维护提供依据。

二、实验设备与材料1. 空调系统：包括室内外机组、风管、风机盘管、水系统、电气控制系统等。

2. 测试仪器：温度计、湿度计、风速仪、压力计、流量计、电表、噪声计等。

3. 工具：扳手、螺丝刀、万用表、绝缘电阻测试仪等。

三、实验方法1. 系统概况检查：检查空调系统的整体布局、管道连接、电气接线等是否符合设计要求，设备安装是否牢固。

2. 制冷系统检测：- 压缩机性能测试：测试压缩机的工作电流、电压、排气温度、吸气温度等参数，评估压缩机的工作状态。

- 冷凝器性能测试：测试冷凝器的散热性能，包括冷却水进出口温度、水流速度等。

- 蒸发器性能测试：测试蒸发器的制冷性能，包括蒸发器进出口温度、蒸发器表面温度等。

3. 制热系统检测：- 加热器性能测试：测试加热器的制热性能，包括加热器进出口温度、加热功率等。

- 风机盘管性能测试：测试风机盘管的送风量和送风温度，评估其制热效果。

4. 除湿系统检测：- 湿度计测试：测量室内外湿度，评估除湿系统的效果。

- 冷凝水排放测试：检查冷凝水排放系统是否畅通，防止冷凝水倒灌。

5. 电气控制系统检测：- 电气接线检查：检查电气接线是否正确、牢固，是否存在短路、漏电等问题。

- 电气元件性能测试：测试继电器、接触器、传感器等电气元件的工作状态。

四、实验结果与分析1. 制冷系统检测：- 压缩机工作电流、电压、排气温度、吸气温度等参数均符合设计要求。

- 冷凝器散热性能良好，冷却水进出口温度差符合设计要求。

- 蒸发器制冷性能良好，蒸发器进出口温度差符合设计要求。

2. 制热系统检测：- 加热器制热性能良好，加热器进出口温度差符合设计要求。

- 风机盘管送风量和送风温度符合设计要求，制热效果良好。

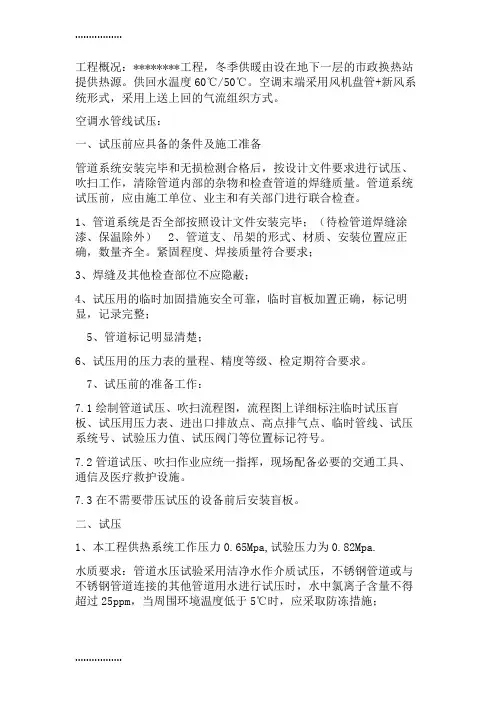

工程概况：********工程，冬季供暖由设在地下一层的市政换热站提供热源。

供回水温度60℃/50℃。

空调末端采用风机盘管+新风系统形式，采用上送上回的气流组织方式。

空调水管线试压：一、试压前应具备的条件及施工准备管道系统安装完毕和无损检测合格后，按设计文件要求进行试压、吹扫工作，清除管道内部的杂物和检查管道的焊缝质量。

管道系统试压前，应由施工单位、业主和有关部门进行联合检查。

1、管道系统是否全部按照设计文件安装完毕；（待检管道焊缝涂漆、保温除外）2、管道支、吊架的形式、材质、安装位置应正确，数量齐全。

紧固程度、焊接质量符合要求；3、焊缝及其他检查部位不应隐蔽；4、试压用的临时加固措施安全可靠，临时盲板加置正确，标记明显，记录完整；5、管道标记明显清楚；6、试压用的压力表的量程、精度等级、检定期符合要求。

7、试压前的准备工作：7.1绘制管道试压、吹扫流程图，流程图上详细标注临时试压盲板、试压用压力表、进出口排放点、高点排气点、临时管线、试压系统号、试验压力值、试压阀门等位置标记符号。

7.2管道试压、吹扫作业应统一指挥，现场配备必要的交通工具、通信及医疗救护设施。

7.3在不需要带压试压的设备前后安装盲板。

二、试压1、本工程供热系统工作压力0.65Mpa,试验压力为0.82Mpa.水质要求：管道水压试验采用洁净水作介质试压，不锈钢管道或与不锈钢管道连接的其他管道用水进行试压时，水中氯离子含量不得超过25ppm，当周围环境温度低于5℃时，应采取防冻措施；2、本工程试压用的压力表经过校验合格，并有铅封。

精度等级不低于1.5级，压力表量程范围为试验压力的1.5倍，每个系统至少2块，共计16块，分别设在最高、最低点；3试压泵安装在空调泵房内。

3、试验前，注水时应排尽空气。

4、承受内压的地上管道试验压力应为设计压力的1.25倍，5、埋地管道的试验压力应为设计压力的1.25倍，且不得低于0.6Mpa。

6、试压工作程序如下图示。

空调水系统调试报告模板
一、调试背景
（填写空调水系统调试的背景信息，包括使用场所、使用目的、调试时间等相关信息。

）
二、调试目的
（阐述本次调试的目的，以及通过本次调试所期望实现的效果。

）
三、调试过程
3.1 系统检查
检查空调水系统中各个关键部件的运行情况，包括水泵、冷却塔、水箱、水管等。

排除故障和异常情况。

3.2 系统调试
按照空调水系统设计的参数和需求进行调试。

具体包括以下步骤：
1.调整水泵流量：根据制冷需求和空调内外的水温，调节水泵的流量，
以保证空调系统内的水压稳定，并保证制冷效果。

2.清理冷却塔：清理冷却塔内部的冷却液体以及杂物，确保其能正常工
作并保持适当的冷却温度。

3.调整水箱水位：对水箱水位进行调整，以确保系统内部的水量恒定，
不会低于或高于正常水位。

4.抽取水样进行分析：从空调系统中抽取适量的水样，并运用化学分析
技术对其成份进行分析，以了解系统内水质及可能对设备造成的影响。

3.3 系统测试
进行系统测试，检查系统是否正常工作，水流是否通畅，水温是否适宜，低噪音是否正常等。

同时通过数据分析，评价系统整体性能是否符合要求。

四、调试结果
针对空调水系统的各项参数和运行情况进行了全面的检查和调试，并取得了如下的调试结果：
（列出针对系统调试所取得的具体结果，包括系统性能的评价结果、根据调试结果提出的建议和改进方案等。

）
五、总结
本次空调水系统调试工作，有效解决了因系统故障带来的影响和问题。

同时，为今后类似系统调试工作，提供了一定的参考和借鉴意义。

空调试压报告模板1. 试压前准备•确定空调系统中的冷媒种类。

•准备好相应的压力表和试压设备。

•确保系统处于关机状态。

2. 试压过程1.找到空调系统的高压管和低压管，插入压力表。

2.确定试压前的环境温度，如果温度过高或过低，应暂停试压，并等待温度恢复到正常范围。

3.按照压力表上的指示，打开试压设备的闸门，开始试压。

4.观察压力表上的指示，当压力达到预定值时，应及时关闭试压设备的闸门。

5.等待压力稳定之后，记录压力表上的数据，包括高压和低压两个数值。

注意事项：•如果压力值超出预定范围，应及时停止试压，并检查空调系统中的故障。

•在试压过程中，应严格按照相关安全规定操作，确保人身安全。

3. 试压结果分析1.比较试压前后的压力数值，如果压力值有明显变化，说明空调系统存在泄漏或其他问题，需要进一步检修。

2.如果高压和低压均稳定在预设范围内，说明空调系统正常工作。

4. 结束操作1.关闭试压设备的闸门。

2.从空调系统中拆下压力表。

3.恢复空调系统正常状态。

4.清理试压设备，并进行必要的维护保养。

5. 报告编写本次空调试压结果如下：•空调冷媒种类：•环境试压前温度：•试压前后高压值：•试压前后低压值：根据试压结果分析，空调系统：•□存在泄漏或其他问题，需要进一步检修。

•□系统正常工作。

技术人员签字：日期：地点：6. 注意事项•试压前应按照相关规定对试压设备进行检查和维护，确保设备安全可靠。

•试压过程中，应防止压力突然升高造成设备和人员损伤。

•在试压过程中，应严格按照操作规程操作，确保测试结果的准确性和稳定性。
