(课标通用)安徽省2019年中考物理总复习 阶段检测(五)试题 - 副本.docx

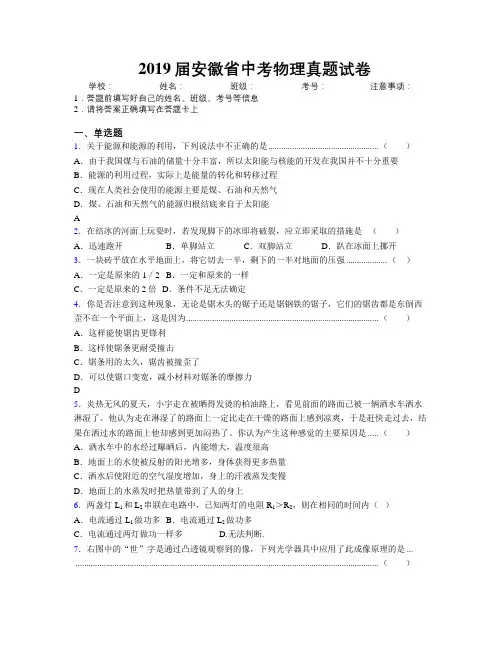

2019届安徽省中考物理真题试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．关于能源和能源的利用，下列说法中不正确的是................................................... （）A．由于我国煤与石油的储量十分丰富，所以太阳能与核能的开发在我国并不十分重要B．能源的利用过程，实际上是能量的转化和转移过程C．现在人类社会使用的能源主要是煤、石油和天然气D．煤、石油和天然气的能源归根结底来自于太阳能A2．在结冰的河面上玩耍时，若发现脚下的冰即将破裂，应立即采取的措施是（）A．迅速跑开B．单脚站立C．双脚站立D．趴在冰面上挪开3．一块砖平放在水平地面上，将它切去一半，剩下的一半对地面的压强 ................... （）A．一定是原来的1／2 B．一定和原来的一样C．一定是原来的2倍D．条件不足无法确定4．你是否注意到这种现象，无论是锯木头的锯子还是锯钢铁的锯子，它们的锯齿都是东倒西歪不在一个平面上，这是因为......................................................................................... （）A．这样能使锯齿更锋利B．这样使锯条更耐受撞击C．锯条用的太久，锯齿被撞歪了D．可以使锯口变宽，减小材料对锯条的摩擦力D5．炎热无风的夏天，小宇走在被晒得发烫的柏油路上，看见前面的路面己被一辆洒水车洒水淋湿了。

他认为走在淋湿了的路面上一定比走在干燥的路面上感到凉爽，于是赶快走过去，结果在洒过水的路面上他却感到更加闷热了。

你认为产生这种感觉的主要原因是 ..... （）A．洒水车中的水经过曝晒后，内能增大，温度很高B．地面上的水使被反射的阳光增多，身体获得更多热量C．洒水后使附近的空气湿度增加，身上的汗液蒸发变慢D．地面上的水蒸发时把热量带到了人的身上6．两盏灯L1和L2串联在电路中，已知两灯的电阻R1＞R2，则在相同的时间内（）A．电流通过L1做功多B．电流通过L2做功多C．电流通过两灯做功一样多 D.无法判断.7．右图中的“世”字是通过凸透镜观察到的像，下列光学器具中应用了此成像原理的是 ... ............................................................................................................................................ （）A．照相机B．投影仪C．放大镜D．显微镜8．人能分辨出二胡和小提琴发出的声音．主要因为这两种乐器发出的声音（）A．响度不同B．音色不同C．音调不同D．振幅不同二、填空题9．新能源的开发来源于物理学的进步.风力发电站工作时，它是将能转化为电能，该能源属于(填“可”或“不可”）再生能源.10．七年级的一名学生刚开学，家里买来一辆变速自行车，后轮上有很多齿轮（俗称飞轮），但他们的直径不同，当车链安装在直径较大齿轮上，骑车时比较_______（选填“省力”或“费力”），车把套做的很粗糙目的是为了______________。

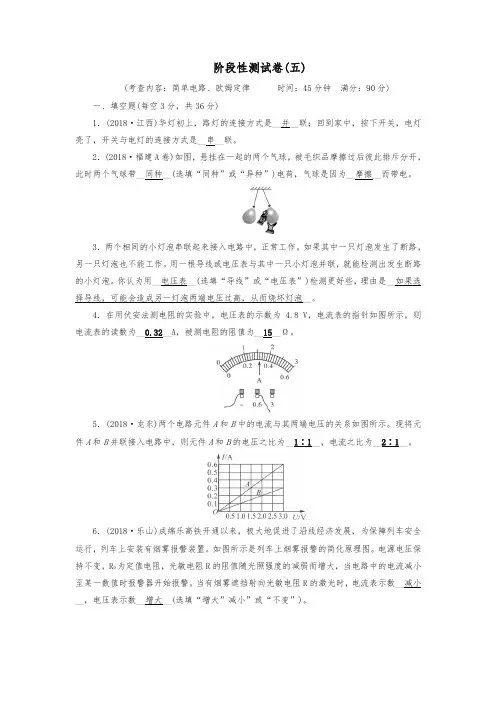

阶段性测试卷(五)(考查内容：简单电路、欧姆定律时间：45分钟满分：90分)一、填空题(每空3分，共36分)1．(2018·江西)华灯初上，路灯的连接方式是__并__联；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是__串__联。

2．(2018·福建A卷)如图，悬挂在一起的两个气球，被毛织品摩擦过后彼此排斥分开，此时两个气球带__同种__(选填“同种”或“异种”)电荷，气球是因为__摩擦__而带电。

3．两个相同的小灯泡串联起来接入电路中，正常工作。

如果其中一只灯泡发生了断路，另一只灯泡也不能工作。

用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡。

你认为用__电压表__(选填“导线”或“电压表”)检测更好些，理由是__如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡__。

4．在用伏安法测电阻的实验中，电压表的示数为 4.8 V，电流表的指针如图所示，则电流表的读数为__0.32__A，被测电阻的阻值为__15__Ω。

5．(2018·龙东)两个电路元件A和B中的电流与其两端电压的关系如图所示。

现将元件A和B并联接入电路中，则元件A和B的电压之比为__1∶1__，电流之比为__2∶1__。

6．(2018·乐山)成绵乐高铁开通以来，极大地促进了沿线经济发展，为保障列车安全运行，列车上安装有烟雾报警装置。

如图所示是列车上烟雾报警的简化原理图。

电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。

当有烟雾遮挡射向光敏电阻R的激光时，电流表示数__减小__，电压表示数__增大__(选填“增大”减小”或“不变”)。

二、选择题(每题5分，共25分)7．(2018·自贡)如右图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是( C)A．带电棒一定带负电B．带电棒一定带正电C．两片金属箔一定带同种电荷D．两片金属箔一定带异种电荷8．(2018·福建A卷)小明为养鸡场设计报警器电路，养鸡场的前、后门分别装有开关S1、S2，动物闯入时开关会自动闭合，要求：只要动物闯入任意一个门，电铃都能响起警报，图中符合设计要求的是( A)9．(2018·常州)小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是( A)A．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联C．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联D．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联10．(2018·临沂)如图所示的电路中，电流表A1的示数为0.5 A，A2的示数为0.3 A，电阻R2的阻值为10 Ω。

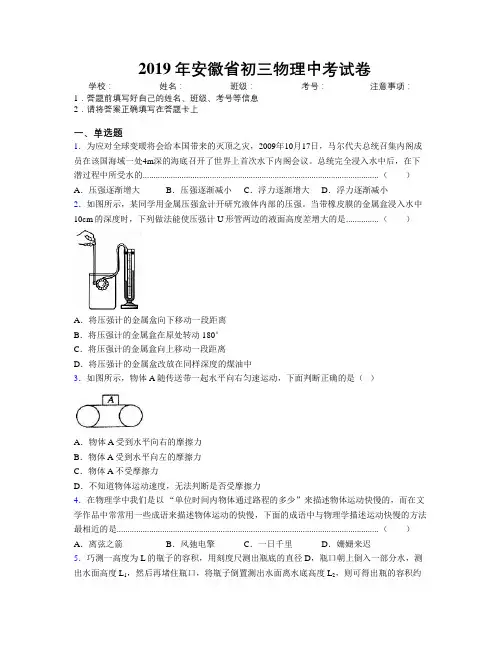

2019年安徽省初三物理中考试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．为应对全球变暖将会给本国带来的灭顶之灾，2009年10月17日，马尔代夫总统召集内阁成员在该国海域一处4m深的海底召开了世界上首次水下内阁会议。

总统完全浸入水中后，在下潜过程中所受水的............................................................................................................. （）A．压强逐渐增大B．压强逐渐减小C．浮力逐渐增大D．浮力逐渐减小2．如图所示，某同学用金属压强盒计开研究液体内部的压强。

当带橡皮膜的金属盒浸入水中10cm的深度时，下列做法能使压强计U形管两边的液面高度差增大的是............... （）A．将压强计的金属盒向下移动一段距离B．将压强计的金属盒在原处转动180°C．将压强计的金属盒向上移动一段距离D．将压强计的金属盒改放在同样深度的煤油中3．如图所示，物体A随传送带一起水平向右匀速运动，下面判断正确的是（）A．物体A受到水平向右的摩擦力B．物体A受到水平向左的摩擦力C．物体A不受摩擦力D．不知道物体运动速度，无法判断是否受摩擦力4．在物理学中我们是以“单位时间内物体通过路程的多少”来描述物体运动快慢的，而在文学作品中常常用一些成语来描述物体运动的快慢，下面的成语中与物理学描述运动快慢的方法最相近的是......................................................................................................................... （）A．离弦之箭B．风弛电擎C．一日千里D．姗姗来迟5．巧测一高度为 L的瓶子的容积，用刻度尺测出瓶底的直径 D，瓶口朝上倒入一部分水，测出水面高度 L1，然后再堵住瓶口，将瓶子倒置测出水面离水底高度 L2，则可得出瓶的容积约为：A．πD2L B．14πD2L C．14πD2（L＋L1－L2） D．14πD2（L1－L2）6．由于钢的热胀冷缩，用同一把钢制刻度尺去测量同一块玻璃，在冬天和在夏天的测量结果比较:（）A．一样大; B．夏天的测量结果大一些;C．冬天的测量结果大一些; D．无法判定.7．现有容积为100毫升的小瓶，能否用它装下85克酒精或115克硫酸:（）A．都能装下;B．都装不下;C．能装85克酒精，装不下115克硫酸;D．能装下115克硫酸，装不下85克酒精.8．课堂上教师做了如图的演示实验，同学们根据实验现象得到如下结论，其中不正确．．．的是（）A．甲、乙两次实验表明通电导线周围存在磁场B．甲、丙两次实验表明磁场对电流有力的作用C．甲、丙两次实验表明通电导线周围的磁场方向与电流方向有关D．甲、乙、丙三次实验现象共同表明电能生磁，且其磁场方向与电流方向有关9．下列关于安全用电的做法正确的是（）A．用铜丝代替保险丝 B.用湿手触摸开关C．在电线上晾衣服 D.用电器的金属外壳一定要接地10．如图2所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3 V当S1断开、S2闭合时，电压表的示数9 V，则R1R2为（）。

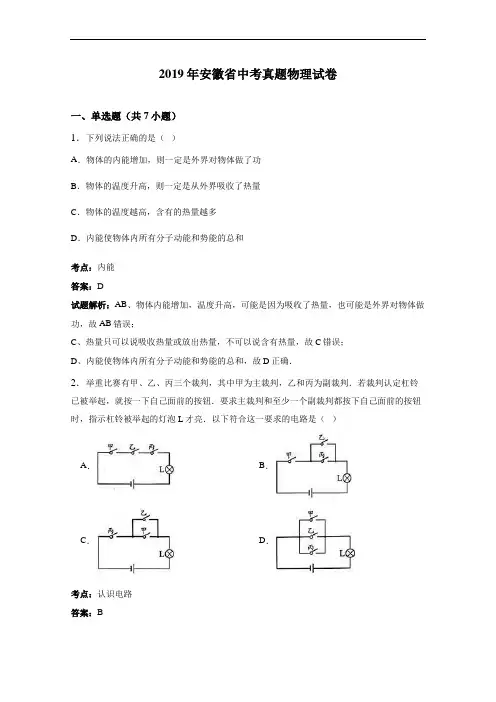

2019年安徽省中考真题物理试卷一、单选题（共7小题）1．下列说法正确的是（）A．物体的内能增加，则一定是外界对物体做了功B．物体的温度升高，则一定是从外界吸收了热量C．物体的温度越高，含有的热量越多D．内能使物体内所有分子动能和势能的总和考点：内能答案：D试题解析：AB、物体内能增加，温度升高，可能是因为吸收了热量，也可能是外界对物体做功，故AB错误；C、热量只可以说吸收热量或放出热量，不可以说含有热量，故C错误；D、内能使物体内所有分子动能和势能的总和，故D正确．2．举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B．C．D．考点：认识电路答案：B试题解析：由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联．3．如图，一物块放在粗糙的水平地面上，在斜向上的拉力F的作用下向右做匀速直线运动．以下说法正确的是（）A．在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力B．在水平方向上，物体受到拉力F与地面的摩擦力是一对平衡力C．在竖直方向上，物体只受到地面的支持力和拉力F沿竖直方向的分力D．在竖直方向上，物体受到的重力和地面的支持力是一对平衡力考点：二力平衡答案：A试题解析：A、对物体在水平方向上进行受力分析可知，在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力作用，故A正确；B、水平方向合力为0，即地面的摩擦力和拉力F沿水平方向的分力合力为0，所以物体受到拉力F与地面的摩擦力不是一对平衡力，故B错误；C、对物体在竖直方向上的受力情况进行分析可知，在竖直方向上，物体受到重力、地面的支持力和拉力F沿竖直方向的分力三个力的作用．故C错误；D、竖直方向合力为0，即重力，支持力与拉力分力的合力为0，所以物体受到的重力和地面对物体的支持力不是一对平衡力，故D错误．4．掷实心球是某市的中考体育加试项目之一．掷出去的实心球从a处出手后，在空中运动的轨迹如图所示，球最终停在水平地面e点处（不计空气阻力）．则实心球（）A．在a处重力势能最小B．在b处动能为零C．在a、b、c三处的机械能相等D．在d处动能为零考点：机械能答案：C试题解析：A、重力势能的大小与物体的质量，高度有关，据图可知，d、e两点高度最小，重力势能最小，故A错误；B、据图可知，球再b点时，竖直方向是静止的，但在水平方向上仍有速度，所以此时的动能不是零，故B错误；C、不计空气阻力，即说明球在空中的机械能是守恒的，在a、b、c三处的机械能相等，故C 正确；D、据图可知，球达到d点后没有静止，仍然向前滚动，所以动能不是零，故D错误5．如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（）A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转考点：电动机和发电机答案：C试题解析：A、当导体棒沿竖直方向上下运动时，没有做切割磁感线运动，所以不会产生感应电流，灵敏电流计的指针不发生偏转，故A错误；B、当导体棒相对水平方向斜向上运动时，导体做切割磁感线运动，所以会产生感应电流，灵敏电流计的指针发生偏转，故B错误；C、当导体沿水平方向左右运动时，导体做切割磁感线运动，所以会产生感应电流，灵敏电流计的指针发生偏转，故C正确；D、感应电流的方向与磁场的方向和导体运动的方向有关，所以磁场方向不变的情况下，导体沿水平方向向左和向右运动时，灵敏电流计的指针偏转方向不同，故D错误6．下列说法错误的是（）A．标枪投掷出去后能继续飞行是标枪具有惯性的缘故B．短跑运动员到达终点时不能立即停下来是自身惯性的表现C．跳远时助跑可以增大运动员的惯性，从而提高成绩D．质量越大的物体惯性越大考点：牛顿第一定律及惯性答案：C试题解析：A、标枪投掷出去后能继续飞行，是因为标枪具有惯性，要继续保持原来的运动状态的缘故．故A正确；B、短跑运动员到达终点时不能立即停下来，是因为其自身具有惯性，仍要继续保持原来的运动状态．故B正确；C、跳远时助跑是利用运动员的惯性，从而提高成绩，不能增大惯性．故C错误；D、质量是惯性大小的唯一量度，质量越大的物体惯性越大．故D正确．7．图中电源电压保持6V不变，灯泡L标有“6V 6W“字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是（）A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯泡消耗的电动率不断减小D．灯泡消耗的电功率恒定不变考点：电路分析答案：A试题解析：由串联电路电压规律可知，并联部分分得的电压越来越大，即灯泡两端电压越来越大，故A正确；由欧姆定律可知灯泡中的电流越来越大，故B错误；由P=UI可知，灯泡消耗的电动率不断增大，故CD错误．二、填空题（共10小题）8.声呐在海洋勘察和军事方面都是一种重要的仪器．从知识上看，它是一种能定向发射和接受_____________（选填“超声波”或“次声波”）的设备．考点：声现象答案：超声波试题解析：声呐装置在工作过程中发射和接收的是超声波．9.生活中的一些光现象：①阳光下树的影子；②水面波光粼粼；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼．其中能用光的反射知识解释的是（填序号）．考点：光的折射光的反射光的直线传播答案：②③试题解析：①阳光下树的影子是光沿直线传播形成的，不合题意；②水面波光粼粼，是光射到水面发生了反射，符合题意；③交警身上穿的警用背心在灯光照射下很亮，是光发生反射形成的，符合题意；④站在岸边能看到水里的鱼，是光经过水面时发生折射形成的鱼的虚像，不合题意．故能用光的反射知识解释的是②③．10.液体和空气接触的表面存在一个薄层﹣表面层，如图所示．由于液体分子做无规则运动，表面层就存在一些具有较大能量的分子，它们可以克服分子间相互作用的力，脱离液体跑到空气中去．其宏观表现就是液体的（填物态变化名称）考点：内能物态变化答案：引力；汽化试题解析：因为分子间存在引力和斥力，所以液体分子要脱离液体跑到空气中去，需克服分子间相互作用的引力；该过程物质从液体变为了气体，因此液体发生了汽化现象．11.2016年5月，科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星．若宜居带中某颗行星的质量约为地球的6倍，体积为地球的8倍，则它的密度与地球的密度之比为__________（行星与地球均看作质量均匀分布的球体）．考点：密度相关计算答案：4：3试题解析：由题知，m行星=6m地球，V行星=8V地球，则它的密度与地球的密度之比为：==×=×=4：3．12.小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为g．考点：质量及测量答案：71.6试题解析：物体的质量=砝码的质量+游码对应的刻度．则m=50g+20g+1.6g=71.6g．13.摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷．考点：电荷和电流答案：转移试题解析：不同物质的原子核束缚电子的本领不同．两个物体互相摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上．失去电子的物体因缺少电子而带正电，得到电子的物体因为有了多余电子而带等量的负电，所以摩擦起电的过程不是创造了电荷，只是电荷的转移．14.拉杆式旅行箱可看成杠杆，如图所示．已知OA=1.0m，OB=0.2m，箱重G=120N，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F=N．考点：杠杆答案：24试题解析：要求动力最小，即动力臂最长，支点到动力作用点的距离作为动力臂最长，力的方向与动力臂垂直向上，如下图所示：杠杆平衡条件可得，G×OB=F×OA，即120N×0.2m=F×1.0m，解得F=24N15.图中电源电压3V恒定不变，电阻R1=10Ω，R2=5Ω，则闭合开关S后，电压表示数为V．考点：欧姆定律及应用串并联电路的规律答案：2试题解析：由电路图可知，两电阻串联，电压表测R1两端的电压．由于串联电路中总电阻等于各分电阻之和，所以总电阻R=R1+R2=10Ω+5Ω=15Ω，则电路中的电流：I===0.2A；根据I=可得：R1两端的电压；U1=IR1=0.2A×10Ω=2V．16.某电视机功率为100W，若每天使用4h，则每月消耗的电能为kWh（按30天计）考点：电能和电功答案：12试题解析：电视机每月的工作时间为t=30×4h=120h；P=100W=0.1kW，由P=可得，每月消耗的电能W=Pt=0.1kW×120h=12kWh17.图中电源电压保持不变，灯泡标有“6V 3W”字样，当开关S闭合时，灯泡L正常发光，电流表的实数为0.8A，则电阻R=Ω，通电10s，R产生的热量为J．考点：电热欧姆定律及应用串并联电路的规律答案：20；18试题解析：当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0.8A，由P=UI可知：灯泡中的电流I L===0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流I R=I﹣I L=0.8A﹣0.5A=0.3A，由I=得：电阻R===20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0.3A×10s=18J．三、实验题（共3小题）18.关于凸透镜成像实验，完成以下内容：（1）首先应将蜡烛、凸透镜和依次固定在光具座上，并调节它们的中心在同一高度．（2）图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置S′．（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此下列解释合理的是．A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距C．这是烛焰发出的光经凸透镜表面反射形成的像．考点：透镜成像规律及应用答案：（1）光屏；（2）见下图；（3）B．试题解析：（1）在做凸透镜成像规律实验时，首先应将蜡烛、凸透镜和光屏依次固定在光具座上，并调节它们的中心在同一高度为了使像成在光屏的中心；（2）平行于主光轴的光线经凸透镜折射后将过焦点，通过焦点的光线经凸透镜折射后将平行于主光轴，如图所示，S′为像点：（3）据题可知，此时成的是正立、放大的像，故A、若它的某些部分到凸透镜的距离稍大于焦距，即蜡烛处于1倍焦距和2倍焦距之间，应该成一个倒立、放大的实像，故错误；B、若它的某些部分到凸透镜的距离稍小于焦距，即在1倍焦距以内，此时看到一个正立、放大的虚像，故B正确；C、若是通过透镜的表面反射成像，成的是正立、等大的虚像，故C错误．19.为研究弹簧的性质，我们在竖直悬挂的弹簧下加挂钩码（如图a），同时记录弹簧总长度L与钩码质量m，所得数据记录在表一中．已知弹簧原长L0=6.0cm．实验过程中，弹簧形变在弹性限度内，不计弹簧所受的重力．请根据表一中的数据，将表二填写完整；表二：（2）请在图b坐标系中描点作出弹力F跟弹簧伸长量△x的关系图象．（3）本实验的结论就是弹簧测力计的工作原理．只有规范使用弹簧测力计，才能准确测量力的大小，请写出一条正确使用弹簧测力计的操作要求：．考点：力及力的测量答案：（1）数据见下表；（2）见下图（3）所测的力不能超过弹簧测力计的量程（合理即可）．试题解析：（1）由题意可知，弹簧所产生的弹力，等于钩码所受的重力，根据表一中的数据，表二中，第3次的弹力：F=G=mg=0.06kg×10N/kg=0.6N；第5次的弹力：F′=G′=m′g=0.12kg×10N/kg=1.2N；第3次的弹簧伸长量△x=8.4cm﹣6.0cm=2.4cm；第5次的弹簧伸长量△x′=10.8cm﹣6.0cm=4.8cm；（2）根据表二中的数据，先画点，再描线，见下图．（3）正确使用弹簧测力计的操作要求包括：所测的力不能超过它的量程，使用前应先调零，使用前先拉几下避免卡壳，使用力的方向与弹簧轴线方向一致等．20.要求测量额定电压为2.5V小灯泡的电功率．（1）按照电路图a，将图b的实物连接成实验电路．（2）在电路连接过程中开关应处于状态；闭合开关前，要把滑动变阻器的滑片移到（根据你连接的实物电路图选填“最右端”或“最左端”）．（3）实验时某次电压表的示数为2.20V，对应电流表的示数如图所示，则小灯泡此时的功率为W；要想测出小灯泡的额定电功率，接下来的操作是：．考点：电功率测量答案：（1）如图所示；（2）断开；最右端；（3）0.528；将滑片向左移动，使灯两端的电压为2.5V．试题解析：（1）按照电路图，从电源正极，依次连接开关、滑动变阻器（一上一下）、灯、电流表回到负极，再将电压表并接在灯两端，电流表电压表都选择小量程，如图所示：（2）在电路连接过程中开关应处于断开状态；闭合开关前，要把滑动变阻器的滑片移到最右端；（3）如图c，电流表选的是0﹣0.6A量程，分度值为0.02A，示数为0.24A，小灯泡此时的功率P=UI=2.20V×0.24A=0.528W；要测额定功率，需要将滑片向左移动，使灯两端的电压为2.5V，读取电流表的示数，再利用P=UI计算．四、计算题（共3小题）21.某家用轿车，重为1.5×104N，当车以72km/h的速度匀速直线行驶了0.5h，消耗汽油3kg，期间受到的阻力为车重的0.08倍．已知汽车的热值为4.6×107J/kg．在此过程中，求：（1）车通过的路程；（2）牵引力做功的功率；（3）汽车发动机的效率．考点：力学综合题答案：（1）车通过的路程为36km；（2）牵引力做功的功率为2.4×104W；（3）汽车发动机的效率为31%．试题解析：（1）根据v=可得，车通过的路程：s=vt=72km/h×0.5h=36km；（2）阻力f=0.08G=0.08×1.5×104N=1200N，轿车匀速直线行驶，则牵引力F=f=1200N，牵引力做的功为：W=Fs=1200N×3.6×104m=4.32×107J；牵引力做功的功率：P===2.4×104W；（3）汽油燃烧产生的热量为Q=m汽油q汽油=3kg×4.6×107J/kg=1.38×108J，汽车发动机的效率为η=×100%=×100%≈31%．22.理论上分析：浸在液体中的物体受到的浮力就是液体对物体表面压力的合力．如图所示，一个底面积为S，高为h的长方形浸没在密度为ρ的液体中．（1）分析该物体侧面所受液体压力的合力F合1；（2）求出该物体底面所受液体压力的合力F合2；（3）结合以上结果，说明该理论分析与阿基米德原理的表述是一致的．考点：浮力压强综合题答案：（1）该物体侧面所受液体压力的合力F合1为0；（2）该物体底面所受液体压力的合力F合2为ρ液gV；（3）由（1）可知，长方形物体浸没在液体中时，它的侧面受到的各个方向液体的压力相互平衡，即可以相互抵消掉；由（2）可知，V=V排，m排=ρ液VF浮=ρ液gV=ρ液gV排=m排g=G排，即浸在液体中的物体受排，则到向上的浮力，浮力的大小等于物体排开液体的重力，这与阿基米德原理的表述是一致的．试题解析：（1）如图，以长方形物体的左右侧面为例，两侧面所处液体的深度相等，液体的密度相等，根据p=ρgh可知，左右两侧面受到液体的压强相等，即p左=p右，又知两侧面面积相等，根据p=可得F=pS，则两侧面受到的液体的压力相等，即F左=F右，所以，物体侧面所受液体压力的合力F合1=F左﹣F右=0；同理，其前后两个侧面受到的合力也为0．（2）已知液体压强公式p=ρgh，由压强公式p=得，F=pS，所以：F下=p下S=ρ液h1gS，F上=ρ液h2gS，物体底面所受液体压力的合力F合2=F上﹣F下=ρ液h2gS﹣ρ液h1gS=ρ液gS（h2﹣h1）=ρ液gSh=ρ液gV，（3）由（1）可知，长方形物体浸没在液体中时，它的侧面受到的各个方向液体的压力相互平衡，即可以相互抵消掉；由（2）可知，V=V排，m排=ρ液V排，则F浮=ρ液gV=ρ液gV排=m排g=G排，即浸在液体中的物体受到向上的浮力，浮力的大小等于物体排开液体的重力，这与阿基米德原理的表述是一致的．23.实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G是满偏电流（即小量程电流表允许通过的最大电流）I g=1mA的电流表，其电阻R g=100Ω，图为某同学改装后的电流表电路图，R1、R2为定值电阻．若使用a和b连个接线柱时，电表的量程为3mA；若使用a和c连个接线柱时，电表的量程为100mA，求R1，R2的阻值．考点：电学综合题答案：R1，R2的阻值分别为1.5Ω、48.5Ω．试题解析：（1）若使用a和b连个接线柱时，R1、R2串联，串联以后再与灵敏电流表G并联，所以根据并联电路的电压特点可知：U G=U串，根据I=和并联电路的电流特点可得：I g r g=（I﹣I g）（R1+R2）即：0.001A×100Ω=（0.003A﹣0.001A）×（R1+R2）﹣﹣﹣﹣﹣﹣﹣﹣①（2）若使用a和c连个接线柱时，灵敏电流表G和R2串联以后再和R1并联，所以根据串联电路的电压特点可知：U G′+U2=U1，根据I=可得：I g（r g+R2）=I1R1=（I′﹣I g）R1，即：0.001A×（100Ω+R2）=（0.1A﹣0.001A）×R1﹣﹣﹣﹣﹣﹣﹣﹣②联立①②两式可得：R1=1.5Ω，R2=48.5Ω；答：R1，R2的阻值分别为1.5Ω、48.5Ω．。

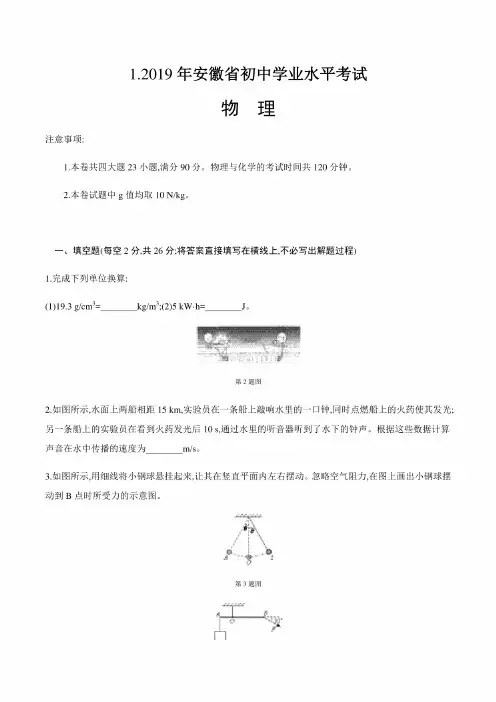

1.2019年安徽省初中学业水平考试物理注意事项：1.本卷共四大题23小题，满分90分。

物理与化学的考试时间共120分钟。

2.本卷试题中g值均取10N/kgo一、填空题（每空2分，共26分;将答案直接填写在横线上,不必写出解题过程）1.完成下列单位换算:(1)19.3g/cm3=kg/m3;(2)5kW-h=J。

第2题图2.如图所示，水面上两船相距15km,实验员在一条船上敲响水里的一口钟，同时点燃船上的火药使其发光;另一条船上的实验员在看到火药发光后10s,通过水里的听音器听到了水下的钟声。

根据这些数据计算声音在水中传播的速度为m/so3.如图所示，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动。

忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图。

第3题图第4题图4.如图所示,一轻杆AB悬于0点，其左端挂一重物,右端施加一个与水平方向成30°的力F,此时轻杆水平平衡。

若重物质量m=3kg,BO=3AO，则力F的大小为N。

5.用沿斜面向上大小为3.5N的力将一个重为4.9N的物体从斜面底端匀速拉到顶端。

已知斜面长为2m,高为1m,则该过程中斜面的机械效率为o6.假如完全燃烧0.2m3天然气放出的热量全部被100kg、初温为25°C的水吸收，可以使水的温度升高到°C[已知c，k=4.2x103J/(kg-°C),q e…=4.2xl07J/m3]o7.图中物块甲和乙处于静止状态。

已知甲重12N,乙重8N,不计绳重及一切摩擦，则甲受到地面的支持力为N…第7题图第8题图8.图示为电阻A和B的I-U图像。

若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压U a、U b之比是；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是—V。

9.图示电路中,U=12VR=6QR=3Q,R3=4Q。

当S2断开、Si闭合时，电阻Ri消耗的电功率为W;当Si、S2都闭合时,6s内电流通过R2产生的热量是J»第9题图第10题图10.光从空气斜射到水面时，一部分光射进水中，另一部分光返回空气中,其光路如图甲所示。

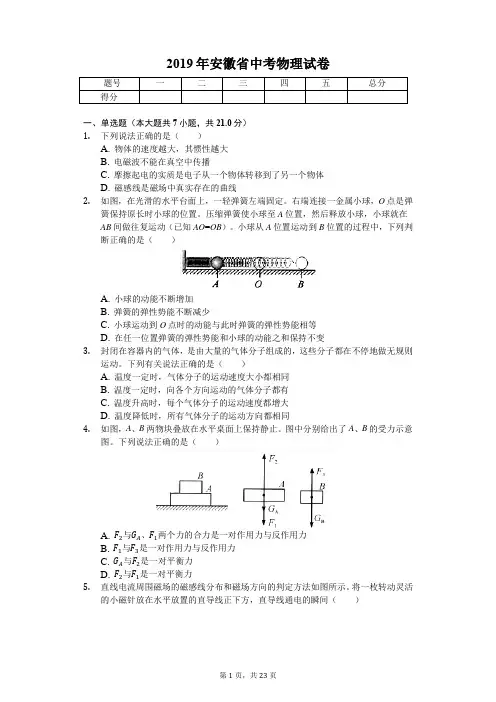

2019年安徽省中考物理试卷副标题题号一二三四五总分得分一、单选题（本大题共7小题，共21.0分）1.下列说法正确的是（）A. 物体的速度越大，其惯性越大B. 电磁波不能在真空中传播C. 摩擦起电的实质是电子从一个物体转移到了另一个物体D. 磁感线是磁场中真实存在的曲线2.如图，在光滑的水平台面上，一轻弹簧左端固定。

右端连接一金属小球，O点是弹簧保持原长时小球的位置。

压缩弹簧使小球至A位置，然后释放小球，小球就在AB间做往复运动（已知AO=OB）。

小球从A位置运动到B位置的过程中，下列判断正确的是（）A. 小球的动能不断增加B. 弹簧的弹性势能不断减少C. 小球运动到O点时的动能与此时弹簧的弹性势能相等D. 在任一位置弹簧的弹性势能和小球的动能之和保持不变3.封闭在容器内的气体，是由大量的气体分子组成的，这些分子都在不停地做无规则运动。

下列有关说法正确的是（）A. 温度一定时，气体分子的运动速度大小都相同B. 温度一定时，向各个方向运动的气体分子都有C. 温度升高时，每个气体分子的运动速度都增大D. 温度降低时，所有气体分子的运动方向都相同4.如图，A、B两物块叠放在水平桌面上保持静止。

图中分别给出了A、B的受力示意图。

下列说法正确的是（）A. F2与G A、F1两个力的合力是一对作用力与反作用力B. F1与F3是一对作用力与反作用力C. G A与F2是一对平衡力D. F2与F1是一对平衡力5.直线电流周围磁场的磁感线分布和磁场方向的判定方法如图所示。

将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间（）A. 若电流方向从南向北，则小磁针顺时针偏转B. 若电流方向从北向南，则小磁针逆时针偏转C. 若电流方向从东向西，则小磁针不发生偏转D. 若电流方向从西向东，则小磁针不发生偏转6.公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。

当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车。

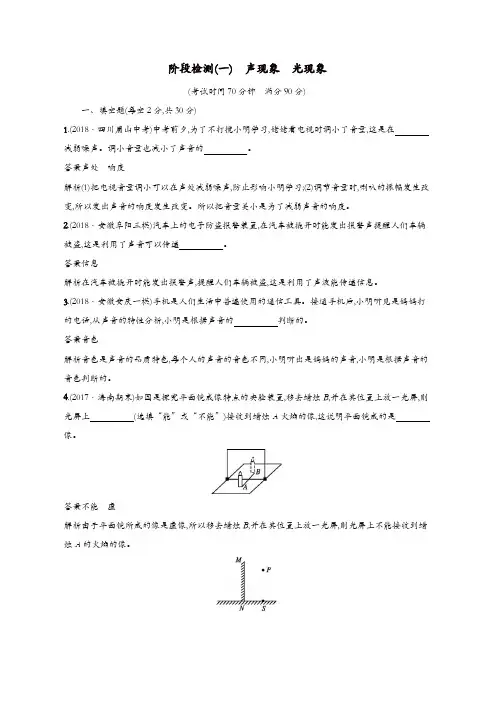

阶段检测(一) 声现象光现象(考试时间70分钟满分90分)一、填空题(每空2分,共30分)1.(2018·四川眉山中考)中考前夕,为了不打搅小明学习,姥姥看电视时调小了音量,这是在减弱噪声。

调小音量也减小了声音的。

答案声处响度解析(1)把电视音量调小可以在声处减弱噪声,防止影响小明学习;(2)调节音量时,喇叭的振幅发生改变,所以发出声音的响度发生改变。

所以把音量关小是为了减弱声音的响度。

2.(2018·安徽阜阳三模)汽车上的电子防盗报警装置,在汽车被撬开时能发出报警声提醒人们车辆被盗,这是利用了声音可以传递。

答案信息解析在汽车被撬开时能发出报警声,提醒人们车辆被盗,这是利用了声波能传递信息。

3.(2018·安徽安庆一模)手机是人们生活中普遍使用的通信工具。

接通手机后,小明听见是妈妈打的电话,从声音的特性分析,小明是根据声音的判断的。

答案音色解析音色是声音的品质特色,每个人的声音的音色不同,小明听出是妈妈的声音,小明是根据声音的音色判断的。

4.(2017·海南期末)如图是探究平面镜成像特点的实验装置,移去蜡烛B,并在其位置上放一光屏,则光屏上(选填“能”或“不能”)接收到蜡烛A火焰的像,这说明平面镜成的是像。

答案不能虚解析由于平面镜所成的像是虚像,所以移去蜡烛B,并在其位置上放一光屏,则光屏上不能接收到蜡烛A的火焰的像。

5.(2018·安徽合肥蜀山区一模)某人站在木架上,眼睛P正下方的地面有一光S。

眼睛到地面的高度为3 m。

现在人面前2 m处竖直立一块平面镜MN,如图所示。

则光S发出的光经平面镜反射到达人眼所走过的路程是 m,并在图中画出成像光路图。

答案5如解析图所示解析平面镜所成的像与物关于平面镜对称,则先作出S的像S';连接S'P,与镜面的交点O即为反射点,连接SO即为入射光线,OP为反射光线,成像光路图如图所示;因S在P点的正下方,且SP=3m,SN=S'N,所以ON=1.5m。

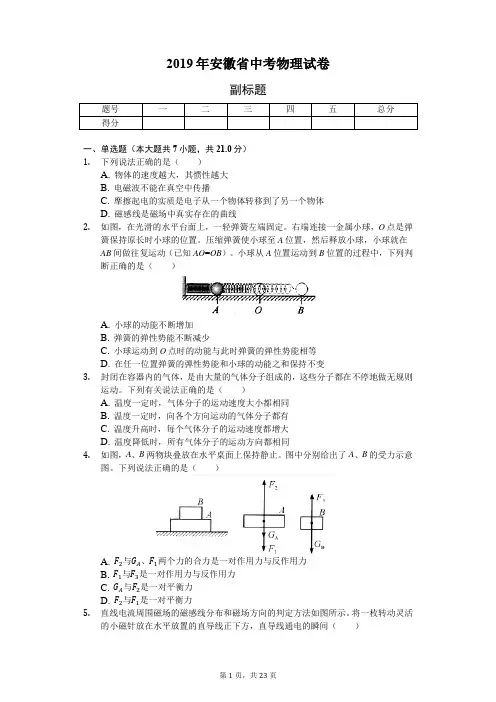

2019年安徽省中考物理试卷一、单选题（本大题共7小题，共21.0分）1.下列说法正确的是（）A. 物体的速度越大，其惯性越大B. 电磁波不能在真空中传播C. 摩擦起电的实质是电子从一个物体转移到了另一个物体D. 磁感线是磁场中真实存在的曲线2.如图，在光滑的水平台面上，一轻弹簧左端固定。

右端连接一金属小球，O点是弹簧保持原长时小球的位置。

压缩弹簧使小球至A位置，然后释放小球，小球就在AB间做往复运动（已知AO=OB）。

小球从A位置运动到B位置的过程中，下列判断正确的是（）A. 小球的动能不断增加B. 弹簧的弹性势能不断减少C. 小球运动到O点时的动能与此时弹簧的弹性势能相等D. 在任一位置弹簧的弹性势能和小球的动能之和保持不变3.封闭在容器内的气体，是由大量的气体分子组成的，这些分子都在不停地做无规则运动。

下列有关说法正确的是（）A. 温度一定时，气体分子的运动速度大小都相同B. 温度一定时，向各个方向运动的气体分子都有C. 温度升高时，每个气体分子的运动速度都增大D. 温度降低时，所有气体分子的运动方向都相同4.如图，A、B两物块叠放在水平桌面上保持静止。

图中分别给出了A、B的受力示意图。

下列说法正确的是（）A. 与、两个力的合力是一对作用力与反作用力B. 与是一对作用力与反作用力C. 与是一对平衡力D. 与是一对平衡力5.直线电流周围磁场的磁感线分布和磁场方向的判定方法如图所示。

将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间（）A. 若电流方向从南向北，则小磁针顺时针偏转B. 若电流方向从北向南，则小磁针逆时针偏转C. 若电流方向从东向西，则小磁针不发生偏转D. 若电流方向从西向东，则小磁针不发生偏转6.公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。

当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车。

下列电路图符合上述要求的是（）A. B.C. D.7.如图所示的电路中，电源电压保持不变，R为定值电阻。

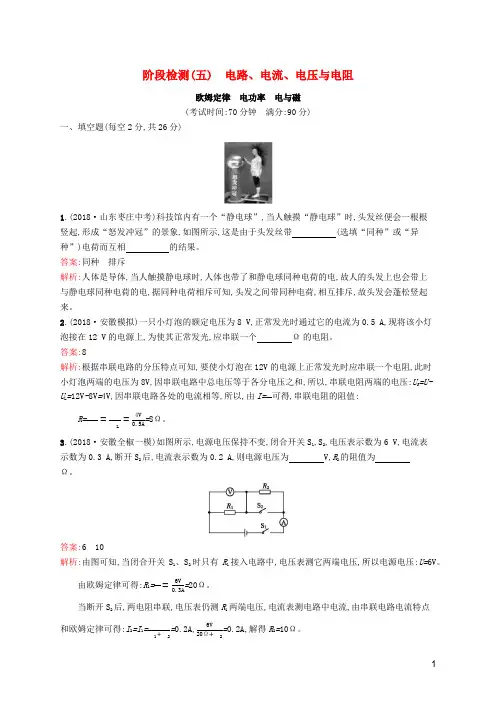

阶段检测(五) 电路、电流、电压与电阻欧姆定律电功率电与磁(考试时间:70分钟满分:90分)一、填空题(每空2分,共26分)1.(2018·山东枣庄中考)科技馆内有一个“静电球”,当人触摸“静电球”时,头发丝便会一根根竖起,形成“怒发冲冠”的景象,如图所示,这是由于头发丝带(选填“同种”或“异种”)电荷而互相的结果。

答案:同种排斥解析:人体是导体,当人触摸静电球时,人体也带了和静电球同种电荷的电,故人的头发上也会带上与静电球同种电荷的电,据同种电荷相斥可知,头发之间带同种电荷,相互排斥,故头发会蓬松竖起来。

2.(2018·安徽模拟)一只小灯泡的额定电压为8 V,正常发光时通过它的电流为0.5 A,现将该小灯泡接在12 V的电源上,为使其正常发光,应串联一个Ω的电阻。

答案:8解析:根据串联电路的分压特点可知,要使小灯泡在12V的电源上正常发光时应串联一个电阻,此时小灯泡两端的电压为8V,因串联电路中总电压等于各分电压之和,所以,串联电阻两端的电压:U R=U-U L=12V-8V=4V,因串联电路各处的电流相等,所以,由I=UU可得,串联电阻的阻值:R=U UU U =U UU L=4V0.5A=8Ω。

3.(2018·安徽全椒一模)如图所示,电源电压保持不变,闭合开关S1,S2,电压表示数为6 V,电流表示数为0.3 A,断开S2后,电流表示数为0.2 A,则电源电压为V,R2的阻值为Ω。

答案:610解析:由图可知,当闭合开关S1、S2时只有R1接入电路中,电压表测它两端电压,所以电源电压:U=6V。

由欧姆定律可得:R1=UU =6V0.3A=20Ω。

当断开S2后,两电阻串联,电压表仍测R1两端电压,电流表测电路中电流,由串联电路电流特点和欧姆定律可得:I2=I1=UU1+U2=0.2A,6V20Ω+U2=0.2A,解得R2=10Ω。

4.(2018·安徽模拟)如图所示的电路可以改装成较大量程的电流表和电压表,图中的灵敏电流计的内阻R g为1 Ω,允许通过的最大电流I g为100 mA,R1=0.1 Ω,R2=99 Ω。

（完整）2019年安徽中考物理试题(word版含答案)
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）2019年安徽中考物理试题(word版含答案)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（完整）2019年安徽中考物理试题(word版含答案)的全部内容。

2019年安徽省初中学业水平考试注意茅项；1.初里试卷共四大璟Z3小题.潘曲福分期理与化学的干试时间其ini分钟.上忒事包括.贰题# Q页）利“等摩勒・。

此西如介防务专在•安/年■上答■.在1a或电务上番JB枪无AT的，工考试处墓后『团林41内鬓程”和“鲁题堰,-井文同.一、事史福工理文』才，共址5DL大客机C019是ft因可架具有自主捋识产权的大书喷气式干魏民用客机*它的超H度电晚解mh4速攫置的物理世义砧.2.弧图所示.在一个配有希31的厚壁岷解荷中放小团科化用,迅也向卜出活常,WttW 脱蛙烧血史这是因为温塞11：明中'L做动.达制了硝化村的燧虫,第3M由第4题由第5㈤图工一株小树半K花水墉中，图中用甯带&的战段杷表示小树弼出水面的楮介.请在闻中撕山寤泅过水前反雇用成的像Albttunm 当工人师傅用4OON的抽力向广拉施时「」使屯神0N的耻物为迪1：升.此过相中甜耗组的机械於率为.§届中即7Q 的=t»£K把它*］并联在1Kli的电路中，M凤和沏井联后的总电阻为CU 通电3晚『电阻Ri/耗的111能为I.i某定值电阻西端图上M期的电选时・现根通过它的电液为1AMI其阻值为_______________ 口，若电压为值刎它的阳值为口.7实验发BL两条平行放置的宣早域।半通以相同的电流时相互敏引（如图L d 值是因为电流般幡产生蕾珀，南磁场时电流又有力的作用,找，可以逋样分析° »，它的强力.对■导端।通电号编卜产生的鹫胡时匕具有内右的作用力* 」：।忖b芋线,U 'I 1片儿导体的电阻为怎R,壬电过它的电流为工八时・则从Im州产塞的热城। ,为J. : \丈加图科诉示，物块A在一固定的SI面上保持1»JL司轿枷块内片成一个有质1法的小（见图乙着诚在图4中传出刷跳的ij力的示通图M出一仆箍电4率为2000W的虫热水水苒内整行即地的死睡出这些米从Mt加效到力匕热木器「常1方需要5:片水吸性的热后伞部由悔境大捺气提他T阳需要克全量健 _______ 解的火[忖卜能录相心q m7 SX IC T J/a'], 二.选VH t集小・1）分，共7分;看小■曲出的冈2选加中.只有一个符合皿》II下M说法正曲的£A物体居勘的劣乩地大,其慢性者大艮工即柜电池曼总代阳旭弱化耳电艇的*上匚小碣性疗力的人小1 J按改面的人小（T 4 口在重体中.湿观国大的微NL国弘星K 幅下W带需用柑课的足\；黑较大能成自已小心或窿灯也由电气招时刹卡胃口迎林眦的梦正Il innff^ i》相同Mm同PAE、'中】阁里的水,B N WMM I内在它fL就可M发明■ IK45ali」的直一米।膏用司研邮中鹿广竹上瑞，国险金山町dL M下别也住正■的可内晶由kfrh声音R是有的娓确产生的B如心吊/小品毋｝!也有瓶中术帝日陵初产生的5臂康气彳.哨声反由肌小心’由，域11躺口用唏嘱1时.国声上职就中水在忸劭芦生的乩飒由时闾曲班啊& WIHli FWKZ 功的是巴翻需郎是工H.博宜为毗匚在第州圜m语物电4M曲液共在状庭口在第lO・n列X的・口之同.由于相司■谶牛更，所区不收收・・I5ft1：5it.时二川J「jk1国力.0小I：小刖/. 也门励1“通，卜的5型城“；也F1在水平桌面上，另一・1函的性方样块七版。

2019年安徽省中考物理毕业升学考试压轴卷(5)注意事项：物理试卷共四大题23小题，满分90分。

本卷试题中g值均取10 N/kg。

一、填空题(每空2分，共26分)1. “五星红旗迎风飘扬……”学校的喇叭里响起《歌唱祖国》的歌声，我们很容易区分是由哪位歌手演唱的。

从声音的特性来看，我们是依据声音的________来判断的。

2. 央视“3·15晚会”曝出某款汽车的一种车型，使用了劣质防腐蜡，车内有异味，当打开车内的暖风时，刺鼻的气味更加严重。

从分子动理论分析，开暖风时，刺鼻气味更加严重是因为。

3. 夏天，小明从冰箱里拿出一支雪糕后，发现雪糕周围冒出了“白气”，这是(填物态变化名称)现象；吃完后，他还感到比较热，于是在手臂上擦了一些酒精，过一会，觉得擦酒精部位凉快多了，这是因为。

4. 为响应“低碳生活”的号召，小明每天骑自行车上学。

他看到路边的小树向后“飞过”，是以__________为参照物的。

5. 拿一个与头发摩擦过的气球靠近放在桌面上的空易拉罐，会发现空易拉罐稍有移动，这是因为气球带了电荷，具有____________的性质。

6. 一台“220V120W”的新型液晶电视机，正常工作2h消耗的电能为____________。

7. 将一个底面积为20cm2的正方体轻轻地放到盛满水的容器中，最终能自由地漂浮于水面上，结果溢出水的体积是200cm3。

则这个正方体所受到的浮力大小是________N。

8. 如图所示的实验装置，是用来研究______________(选填“电磁感应现象”或“磁场对通电导体的作用”)的。

第8题第9题9.如图所示的电路图中，电阻R1的阻值为10 Ω.闭合开关S，电压表的示数为6 V，电压表的示数为2 V，则电阻R2的阻值为Ω，此时电阻R1和R2电功率之比为。

10. 如图甲是学校里面常用的一种移动指示牌，图乙为指示牌的模型，其中AB为牌面，CD和BE为支架，牌面AB长为60 cm，宽为55 cm，支架长度BE＝2CE＝2ED＝50 cm，指示牌的质量为2 kg。

2019 年安徽省初中物理升学考试试卷考生注意：1．本卷共四大题24小题，满分90 分．物理与化学的考试时间共120分钟．2 ．本卷试题中g 值均取10N／kg．一．填空题（每空 2 分，共26 分）将答案直接写在横线上，不必写出解题过程。

1．一跳伞运动员和伞的总质量为70kg，张开伞一段时间后以5m/s 的速度竖直匀速下降，这时运动员（包括伞）受到的阻力为N。

2．如图所示，正在传递的北京2019 年奥运会祥云火炬使用的燃料为丙烷，常温下呈气态的丙烷是7J/kg，罐内装有的450g 丙烷完全燃通过加压液化后储存在较小的罐内的。

若丙烷的热值为8.0×10烧可以放出的热量是Ｊ。

3．电动机在通电后线圈会在磁场中转动（如图），在线圈转动的过程中，（选填“会”或“不会”）产生感应电流。

4．如图所示，太阳光通过三棱镜后，在光屏上会形成一条彩色光带，这种现象叫光的色散，产生这一现象的原因是白光中包含的不同颜色的光通过三棱镜发生（“反射”或“折射”）时的偏折程度不同。

5．如图所示，小物块 A 在固定的斜面 B 上恰能匀速下滑，A请在图中画出 A 下滑时受到斜面的摩擦力的示意图。

B6．2019 年5 月12 日14 时28 分，我国四川省汶川县发生里氏8.0 级强烈地震。

据报道，武汉地震台于当日14 时30 分50 秒接收到汶川的地震波，已知汶川与武汉的距离为952 km，由此可求出地震波的传播速度是m/s 。

7．如图所示，不计重力的杠杆OB 可绕O 点转动，重为6N 的重物P 悬挂在杠杆的中点 A 处，拉力F1 与杠杆成30o角，杠杆在水平位置保持平衡，请在图中画出拉力F1 的力臂，并可求出拉力的大小F1= N 。

F1O30°AB P8．2019 年4 月6 日，具有百年历史的上海外白渡桥南段在潮水上涨时，借助驳船受到的浮力将桥慢慢顶起，并在原地转向，由驳船经黄浦江运载到工厂进行维修（如图示）。

2019年安徽安徽省初中毕业、升学考试物理学科（满分150分，考试时间120分钟）一、填空题（每空2分，共26分）1．（4分）完成下列单位换算：（1）19.3g/cm3＝kg/m3；（2）5kW•h＝J2．（2分）如图，水面上两船相距15km，实验员在一条船上敲响水里的一口钟，同时点燃船上的火药使其发光；另一条船上的实验员在看到火药发光后10s，通过水里的听音器听到了水下的钟声。

根据这些数据计算声音在水中传播的速度为m/s。

3.（2分）如图，用细线将小钢球悬挂起来。

让其在竖直平面内左右摆动。

忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图。

4.（2分）如图，一轻杆AB悬于O点，其左端挂一重物，右端施加一个与水平方向成30°的力F，此时轻杆水平平衡。

若重物质量m＝3kg，BO＝3AO，g取10N/kg。

则力F的大小为N。

5.（2分）用沿斜面向上大小为3.5N的力将一个重为4.9N的物体从斜面底端匀速拉到顶端。

已知斜面长为2m，高为1m，则该过程中斜面的机械效率为。

6.（2分）假如完全燃烧0.2m3天然气放出的热量全部被100kg初温为25℃的水吸收，可以使水的温度升高到℃[已知c水＝4.2×103J/（kg•℃），q天然气＝4.2×107J/m3]。

7.（2分）如图中物块甲和乙处于静止状态。

已知甲重12N，乙重8N，不计绳重及一切摩擦，则甲受到地面的支持力为N。

8.（4分）如图为电阻A和B的I﹣U图象。

若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压U A、U B之比是；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A，则电源电压是V。

9.（4分）如图电路中，U＝12V，R1＝6Ω，R2＝3Ω，R3＝4Ω．当S2断开，S1闭合时，电阻R1消耗的电功率为W；当S1、S2都闭合时，6s内电流通过R2产生的热量是J。

10.（2分）光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空中，其光路如图甲。
