I2C接口基本知识

iic的接口标准
IIC（Inter-Integrated Circuit）是一种智能互连标准，它是
一种基于串行总线的接口电路，用于控制多个芯片之间的通信。

I2C接
口有很多优点，它的最大优势是允许多个芯片同时使用一条总线，这
样芯片数量可以被有效压缩，比如，可以把多个传感器和外围设备连
接到单个I2C上，然后所有设备都可以通过单个信号总线来收发数据。

I2C接口具有支持多种不同设备的能力，I2C接口支持的设备可以
在不同的总线频率下工作，设备的速率从10KHz到400KHZ不等。

从硬
件上来说，I2C接口只包含两根信号线：SDA（数据线）和SCL（时钟线），其中SDA用于传输数据，SCL用于传输时钟信号以确保数据的正
确发送和接收，并且I2C接口还可以使用内部电源，简化了外部设备
对电源的需求。

I2C接口也是一种低成本、易于维护的接口标准，所有设备都可以
通过简单的握手操作来发现其他设备，大大减少了开发者在硬件编程
过程中遇到的繁琐耗时的过程，并且I2C接口具有良好的容错性，因
此可以有效地防止数据收发的紊乱。

除了芯片间的通信标准，I2C接口还被广泛应用于其他类型的外部
设备，比如硬件传感器、外围芯片、小电磁阀等，I2C接口可以通过一
条线将许多传感器和外围芯片集中在一起，使得系统的功耗大大降低，同时可以为用户提供更加方便快捷的操作体验，将单板电脑和PCB板
设计融为一体，从而简化系统的结构，提升系统的稳定性。

【基本知识】I2C接⼝1.简介 I2C总线是PHILIPS公司推出的⼀种在电⼦通信控制领域常⽤的串⾏通信总线，是⼀种简单、双向通信、⼆线制、同步的串⾏总线，具有连接线少、控制简单、通信速率⾼等优点。

⽤数据线SDA和时钟线SCL构成通信线路，各器件可并联到总线上实现数据收发，器件间彼此独⽴，通过唯⼀的总线地址区分。

I2C标准速率为100kb/s，快速模式500kb/s 除了发送器和接收器外，在执⾏数据传输时，器件也可以被看作主器件（主机）或从器件（从机）。

主器件是⽤于启动总线传送数据，并产⽣时钟的器件，此时任何被寻址的器件均被认为是从器件（⼀主多从）。

在总线上主和从、发和收的关系取决于此时的数据传送⽅向，⽽不是恒定的。

如果主机要发送数据给从器件，则主机⾸先寻址从器件，然后主动发送数据⾄从器件，最后由主机终⽌数据传送；如果主机要接收从器件的数据，⾸先由主器件寻址从器件，然后主机接收从器件发送的数据，最后由主机终⽌接收过程。

在这种情况下，主机负责产⽣定时时钟和终⽌数据传送。

I2C总线的接⼝均为集电极开路（OC）或漏极开路（OD）的形式输出，其主要是为防⽌I2C总线上的信号混乱， I2C总线上的输出端没有安装上拉电阻时，只能输出低电平，如果需要保证I2C总线正常⼯作，就需要在I2C总线的输出端加上拉电阻R1和R2。

所有I2C设备的SDA或是SCL的端⼝连接到⼀块，如果任意⼀个I2C设备输出低电平都将控制I2C总线（即总线处于“忙”状态），即各I2C 设备的时钟串⾏线SCL是线“与”的关系，各I2C设备的数据串⾏线SDA也是线“与”的关系。

2.⼯作信号 默认状态（IDLE）：当I2C不⼯作时，SDA和SCL都处于⾼电平； 开始传输(START)：当 SCL保持为⾼电平，SDA由⾼电平变成低电平时表⽰传输开始(简写S); 停⽌传输（STOP）：当 SCL保持为⾼电平，SDA由低电平变成⾼电平时表⽰传输结束(简写SP)。

I2C总线——总结I2C总线是一种串行数据通信协议，用于连接集成电路之间进行通信。

它由Phillips公司于1982年首次提出，并在随后的几十年中得到广泛应用和发展。

I2C总线采用两根线（SDA和SCL）进行通信，具有简单、高效的特点，适用于较短距离的通信。

首先，I2C总线的架构包括两个主要组成部分：主设备和从设备。

主设备通常是微控制器或其他控制器，负责发起和控制通信。

从设备是主设备的外围设备，例如传感器、电池芯片、存储器等。

主设备通过发送信号来控制从设备，并接收从设备发送的响应信号。

在I2C通信中，数据以字节为单位传输，每个字节都包含8位。

通信的起始由主设备发起，并发送设备地址标识。

从设备必须匹配该地址才能进入通信状态。

在通信过程中，主设备发送读取或写入指令，然后发送或接收数据。

每个数据字节都由从设备发送确认信号，以确保数据的准确接收。

除了基本的读写操作，I2C总线还支持一些高级功能，例如时钟同步、主从模式切换和热插拔功能。

这些功能使得I2C总线适用于各种应用场景，包括电子设备、通信系统、工业控制和汽车电子等。

然而，尽管I2C总线具有许多优点，但也存在一些限制和挑战。

首先，I2C总线在传输速度方面不如其他通信协议（如SPI和CAN）。

其次，长距离传输可能受到电压下降、信号失真和干扰等因素的影响。

此外，I2C总线的主设备需要额外的控制逻辑和处理能力，这可能增加系统的复杂性和成本。

综上所述，I2C总线是一种非常常用和实用的串行通信协议。

它具有简单、高效的特点，适用于较短距离的设备间通信。

通过多主机配置和高级功能支持，I2C总线可以满足各种应用的需求。

然而，需要根据具体的应用场景和要求来选择合适的通信协议，以确保系统的性能和可靠性。

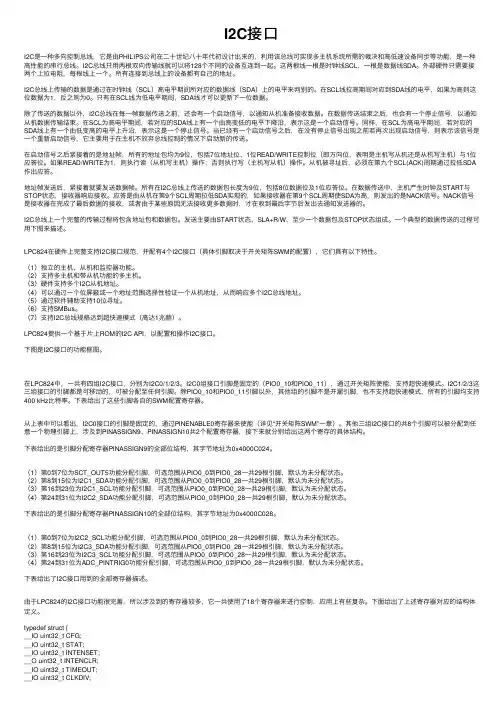

I2C接⼝I2C是⼀种多向控制总线，它是由PHILIPS公司在⼆⼗世纪⼋⼗年代初设计出来的，利⽤该总线可实现多主机系统所需的裁决和⾼低速设备同步等功能，是⼀种⾼性能的串⾏总线。

I2C总线只⽤两根双向传输线就可以将128个不同的设备互连到⼀起。

这两根线⼀根是时钟线SCL，⼀根是数据线SDA。

外部硬件只需要接两个上拉电阻，每根线上⼀个。

所有连接到总线上的设备都有⾃⼰的地址。

I2C总线上传输的数据是通过在时钟线（SCL）⾼电平期间所对应的数据线（SDA）上的电平来判别的。

在SCL线拉⾼期间对应到SDA线的电平，如果为⾼则这位数据为1，反之则为0。

只有在SCL线为低电平期间，SDA线才可以更新下⼀位数据。

除了传送的数据以外，I2C总线在每⼀帧数据传送之前，还会有⼀个启动信号，以通知从机准备接收数据。

在数据传送结束之后，也会有⼀个停⽌信号，以通知从机数据传输结束。

在SCL为⾼电平期间，若对应的SDA线上有⼀个由⾼变低的电平下降沿，表⽰这是⼀个启动信号。

同样，在SCL为⾼电平期间，若对应的SDA线上有⼀个由低变⾼的电平上升沿，表⽰这是⼀个停⽌信号。

当已经有⼀个启动信号之后，在没有停⽌信号出现之前若再次出现启动信号，则表⽰该信号是⼀个重新启动信号，它主要⽤于在主机不放弃总线控制的情况下启动新的传送。

在启动信号之后紧接着的是地址帧，所有的地址包均为9位，包括7位地址位、1位READ/WRITE控制位（即⽅向位，表明是主机写从机还是从机写主机）与1位应答位。

如果READ/WRITE为1，则执⾏读（从机写主机）操作；否则执⾏写（主机写从机）操作。

从机被寻址后，必须在第九个SCL(ACK)周期通过拉低SDA 作出应答。

地址帧发送后，紧接着就要发送数据帧。

所有在I2C总线上传送的数据包长度为9位，包括8位数据位及1位应答位。

在数据传送中，主机产⽣时钟及START与STOP状态，接收器响应接收。

应答是由从机在第9个SCL周期拉低SDA实现的，如果接收器在第9个SCL周期使SDA为⾼，则发出的是NACK信号。

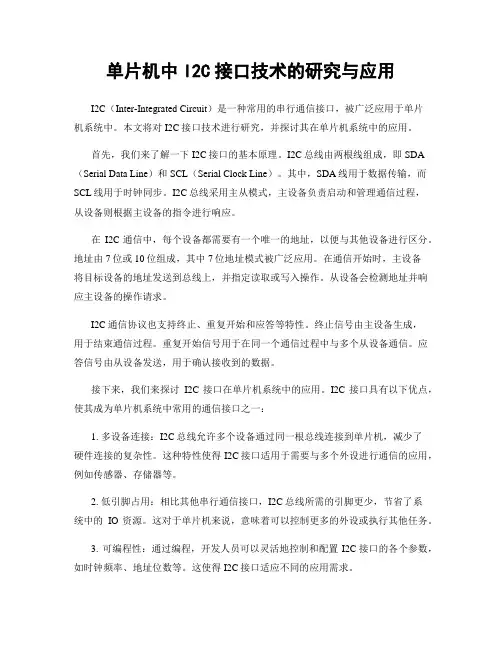

单片机中I2C接口技术的研究与应用I2C（Inter-Integrated Circuit）是一种常用的串行通信接口，被广泛应用于单片机系统中。

本文将对I2C接口技术进行研究，并探讨其在单片机系统中的应用。

首先，我们来了解一下I2C接口的基本原理。

I2C总线由两根线组成，即SDA （Serial Data Line）和SCL（Serial Clock Line）。

其中，SDA线用于数据传输，而SCL线用于时钟同步。

I2C总线采用主从模式，主设备负责启动和管理通信过程，从设备则根据主设备的指令进行响应。

在I2C通信中，每个设备都需要有一个唯一的地址，以便与其他设备进行区分。

地址由7位或10位组成，其中7位地址模式被广泛应用。

在通信开始时，主设备将目标设备的地址发送到总线上，并指定读取或写入操作。

从设备会检测地址并响应主设备的操作请求。

I2C通信协议也支持终止、重复开始和应答等特性。

终止信号由主设备生成，用于结束通信过程。

重复开始信号用于在同一个通信过程中与多个从设备通信。

应答信号由从设备发送，用于确认接收到的数据。

接下来，我们来探讨I2C接口在单片机系统中的应用。

I2C接口具有以下优点，使其成为单片机系统中常用的通信接口之一：1. 多设备连接：I2C总线允许多个设备通过同一根总线连接到单片机，减少了硬件连接的复杂性。

这种特性使得I2C接口适用于需要与多个外设进行通信的应用，例如传感器、存储器等。

2. 低引脚占用：相比其他串行通信接口，I2C总线所需的引脚更少，节省了系统中的IO资源。

这对于单片机来说，意味着可以控制更多的外设或执行其他任务。

3. 可编程性：通过编程，开发人员可以灵活地控制和配置I2C接口的各个参数，如时钟频率、地址位数等。

这使得I2C接口适应不同的应用需求。

4. 快速数据传输：I2C接口支持高达400kHz的时钟频率，可以实现快速的数据传输。

这对于实时数据采集和控制应用非常重要。

5. 多主模式：I2C总线还支持多主模式，允许多个主设备在同一个总线上交替使用。

单片机中的I2C总线接口设计原理及应用I2C（Inter-Integrated Circuit）是一种串行通信协议，广泛应用于单片机系统中的外设设备间的通信。

本文将介绍I2C总线接口的设计原理及应用，包括原理介绍、硬件设计要点、软件实现以及应用案例等。

一、I2C总线接口的原理介绍I2C总线是由飞利浦（Philips）公司于上世纪80年代提出的一种串行通信协议，它使用两根线（SDA和SCL）进行数据和时钟的传输。

其中，SDA线用于数据传输，SCL线用于时钟同步。

I2C总线接口的原理非常简洁，主要分为两个角色：主设备（Master）和从设备（Slave）。

主设备负责控制总线的访问和数据的传输，而从设备则响应主设备的指令，并将数据发送给主设备。

在I2C总线上，每个设备都有一个唯一的7位或10位地址。

主设备通过发送起始信号和目标设备的地址来选择与之通信的从设备。

通信的开始由主设备发送起始信号（Start），结束由主设备发送停止信号（Stop）。

数据传输过程中，起始信号和停止信号的边沿触发时机非常重要。

起始信号是在时钟高电平时，数据线由高电平转为低电平，而停止信号则是在时钟高电平时，数据线由低电平转为高电平。

数据传输是在时钟低电平时进行，每个时钟周期传输一个bit的数据，传输的顺序是从高位到低位，同时每传输完一个bit，需要由接收端发送应答信号。

二、I2C总线接口的硬件设计要点1. 电平转换器：由于I2C总线的工作电平是标准的3.3V或5V，因此需要使用电平转换器来适应不同的设备电平要求。

常用的电平转换器有双向电平转换器和单向电平转换器两种，选择合适的电平转换器可以提高系统的稳定性和兼容性。

2. 上拉电阻：I2C总线上的数据线（SDA）和时钟线（SCL）都需要连接上拉电阻，以确保在传输过程中电平稳定。

通常选择2.2kΩ到10kΩ的上拉电阻，使总线电平维持在高电平状态。

3. 保持电容：为了提高I2C总线的稳定性，可以在每个从设备的SDA和SCL线上连接一个保持电容。
