码流播发及分析

码流分析仪
码流分析仪（Stream Analyzer）是一种用于对数字通信中的码流进行分析和监测的设备或软件工具。

它能够实时监
测和分析码流的数据包，检测码流中的错误或异常情况，
并提供详细的分析报告。

码流分析仪通常可以对各种不同的数字通信协议进行分析，如以太网、TCP/IP、USB、HDMI、MPEG等。

它可以捕
捉数据包并解析其中的协议字段，检测数据包的有效性、
完整性和正确性，并对协议状态进行分析。

通过使用码流分析仪，用户可以监测网络中的数据流量、
检测网络中的错误和异常、进行网络故障诊断和网络性能
优化。

码流分析仪可以在网络设置、应用开发、网络维护
和故障排除等方面发挥重要作用。

除了硬件设备，还有一些软件工具提供类似的功能，比如Wireshark等。

这些软件工具可以通过监听网络接口，捕
获数据包并进行详细的协议解析和分析。

总而言之，码流分析仪是一种重要的工具，用于对数字通信中的码流进行分析和监测，以确保数据的完整性、有效性和正确性，并帮助用户进行网络故障诊断和网络性能优化。

图像编码是将图像从一种表示方法转换为另一种表示方法的过程，通过压缩图像数据，可以减少存储空间和传输带宽的需求。

码流分析与控制策略是图像编码中的重要环节，它对图像的压缩效率和视觉质量有着决定性的影响。

一、码流分析的作用与方法码流分析是指对编码后的数据进行分析，了解其中的特点和规律，从而确定合适的控制策略。

它的作用主要包括以下几个方面：1. 了解码流的特性：对码流进行分析可以了解其中的特性，如图像的空间或时间相关性、频域特性等。

这些特性对于选择合适的编码算法和控制策略至关重要。

2. 了解码流的大小：码流的大小直接关系到存储空间和传输带宽的需求。

通过分析码流的大小，可以评估压缩算法的效果，以及调整编码参数以控制码流大小。

3. 确定控制策略：通过对码流的分析，可以确定合适的控制策略，如量化参数调整、压缩比控制等。

这些策略可以在保证图像视觉质量的前提下，实现更高的压缩比。

码流分析的方法主要包括以下几种：1. 统计分析：通过对码流进行统计，得到一些重要的指标，如图像的平均亮度、方差等。

这些指标可以用于评估图像的视觉质量，以及确定合适的控制策略。

2. 频谱分析：通过对图像的频谱进行分析，了解图像的频域特性。

频谱分析可以用来评估不同频率分量对图像质量的影响，从而确定合适的控制策略。

3. 空间相关性分析：通过对图像的空间相关性进行分析，了解图像像素之间的相关程度。

空间相关性分析可以用来评估图像的空间纹理，从而确定合适的控制策略。

二、码流控制策略的分类与实现码流控制策略是在码流分析的基础上，根据不同的需求和应用场景，制定的控制码流大小的方法和策略。

它可以分为以下几类：1. 固定码率控制：在固定码率控制下，编码器输出的码流具有恒定的比特率。

这种控制策略适用于网络传输带宽稳定的场景，可以保证传输速度的稳定性。

2. 可变码率控制：在可变码率控制下，根据图像的特性和需求，动态调整编码器输出的码流大小。

这种控制策略适用于网络传输带宽变化较大的场景，可以根据需求合理分配带宽资源。

ts码流结构分析TS（Transport Stream）是一种常用的音视频码流传输格式，用于在数字广播系统和互联网传输中对音视频数据进行分组和传输。

TS码流结构分析指的是对TS码流的组成部分进行分析，了解各部分的作用和关系。

以下是对TS码流结构的详细分析。

TS码流由多个188字节的包（Packet）组成，每个包都包含了一部分音视频数据。

一个TS包由4个字节的同步字节（Sync Byte）开头，用于标识包的开始。

接下来的4位为传输误码纠正（Error Correction）信息，用于保证传输数据的完整性和准确性。

再接下来的1位为负荷优先级（Payload Unit Start Indicator），用于标识包中是否包含了新的数据单元。

然后是13位的PID（Packet Identifier），用于标识包中所包含的数据单元的类型。

接下来的2位为传输加密（Transport Scrambling Control），用于指定包中数据的加密方式。

再接下来的2位为控制报文（Adaptation Field Control），用于指定包中的控制信息是否存在。

最后的184字节为有效数据（Payload），用于传输音视频数据。

每个TS包中的PID用于标识包中所包含的数据单元的类型，常见的PID值有0x0000（PAT：Program Association Table）、0x0001（CAT：Conditional Access Table）、0x0010（NIT：Network Information Table）、0x0011（SDT：Service Description Table）等。

PAT表包含了整个TS流的所有节目以及对应的PMT（Program Map Table）的PID值。

CAT表用于传递整个TS流中的加密和访问控制信息。

NIT表用于传递整个TS流中的网络信息，包括网络ID和传输参数。

SDT表用于传递整个TS流中的节目信息，包括节目名称和节目号码。

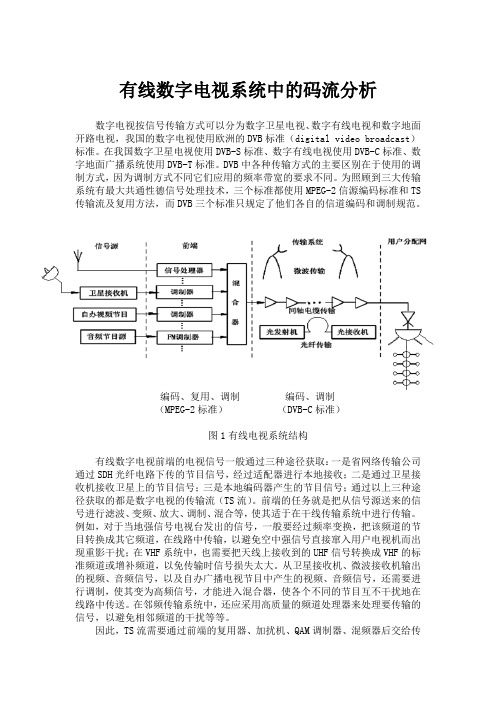

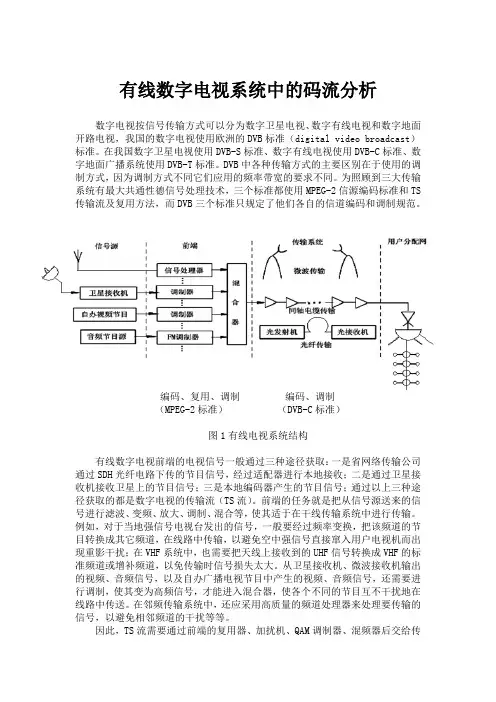

有线数字电视系统中的码流分析数字电视按信号传输方式可以分为数字卫星电视、数字有线电视和数字地面开路电视，我国的数字电视使用欧洲的DVB标准（digital video broadcast）标准。

在我国数字卫星电视使用DVB-S标准、数字有线电视使用DVB-C标准、数字地面广播系统使用DVB-T标准。

DVB中各种传输方式的主要区别在于使用的调制方式，因为调制方式不同它们应用的频率带宽的要求不同。

为照顾到三大传输系统有最大共通性德信号处理技术，三个标准都使用MPEG-2信源编码标准和TS 传输流及复用方法，而DVB三个标准只规定了他们各自的信道编码和调制规范。

编码、复用、调制编码、调制（MPEG-2标准）（DVB-C标准）图1有线电视系统结构有线数字电视前端的电视信号一般通过三种途径获取：一是省网络传输公司通过SDH光纤电路下传的节目信号，经过适配器进行本地接收；二是通过卫星接收机接收卫星上的节目信号；三是本地编码器产生的节目信号；通过以上三种途径获取的都是数字电视的传输流（TS流）。

前端的任务就是把从信号源送来的信号进行滤波、变频、放大、调制、混合等，使其适于在干线传输系统中进行传输。

例如，对于当地强信号电视台发出的信号，一般要经过频率变换，把该频道的节目转换成其它频道，在线路中传输，以避免空中强信号直接窜入用户电视机而出现重影干扰；在VHF系统中，也需要把天线上接收到的UHF信号转换成VHF的标准频道或增补频道，以免传输时信号损失太大。

从卫星接收机、微波接收机输出的视频、音频信号，以及自办广播电视节目中产生的视频、音频信号，还需要进行调制，使其变为高频信号，才能进入混合器，使各个不同的节目互不干扰地在线路中传送。

在邻频传输系统中，还应采用高质量的频道处理器来处理要传输的信号，以避免相邻频道的干扰等等。

因此，TS流需要通过前端的复用器、加扰机、QAM调制器、混频器后交给传输干路。

在整个过程中TS流的产生和传输会受到硬件和环境多种因素的影响产生错误，最终造成用户接收不正常，例如部分节目信号丢失、画面出现马赛克、节目名称不全、电子节目指南不完整等现象。

MPEG组织于1994年推出MPEG-2压缩标准，以实现视/音频服务与应用互操作的可能性，MPEG-2标准是针对标准数字电视和高清晰度电视在各种应用下的压缩方案和系统层的详细规定。

对应于不同的应用，符合MPEG-2标准的码流又分为传送流和程序流，本文主要讲解了传送流有关的部分数据结构，从实际应用的传送流码流中截取了部分码流做了说明，并给出了部分解析传送流码流的实例程序。

在MPEG-II标准中，为了将一个或更多的音频、视频或其他的基本数据流合成单个或多个数据流，以适应于存储和传送，必须对其重新进行打包编码，在码流中还需插入各种时间标记、系统控制等信息，最后送到信道编码与调制器。

这样可以形成两种数据流——传送流（TS）和程序流（PS），分别适用于不同的应用，图1给出了单路节目的视音频数据流的复用框图。

传送流（Transport Stream）简称TS流，它是根据ITU-T Rec.H.222.0|ISO/IEC 13818-2 和ISO/IEC 13818-3协议而定义的一种数据流，其目的是为了在有可能发生严重错误的情况下进行一道或多道程序编码数据的传送和存储。

这种错误表现为比特值错误或分组丢失。

传送流由一道或多道节目组成,每道节目由一个或多个原始流和一些其他流复合在一起，包括视频流、音频流、节目特殊信息流（PSI）和其他数据包。

其中PSI表有4种类型：节目关联表（PAT）、节目映射表（PMT）、网络信息表和条件访问表。

传送流应用比较广泛，如视音频资料的保存、电视节目的非线性编辑系统及其网络等。

在开发机顶盒以及视频设备时有时需要对码流的编码知识有比较清楚地了解，这样才能在遇到问题时做出全面的分析。

TS流结构分析如图2所示,TS包的长度是固定的，为188字节。

包括同步字节（sync_byte）0x47和数据包识别号PID 等。

PID为13位字段,指示存储于分组有效负载中数据的类型,PID值0x0000为程序关联表保留，而0x0001为条件访问表保留，0x1FFF为空分组保留。

码流分析技术在视频信号处理中的应用研究随着数字技术的迅猛发展，视频信号处理成为了一个重要的研究领域。

在视频信号处理过程中，码流分析技术的应用受到了广泛关注。

本文将探讨码流分析技术在视频信号处理中的应用研究。

一、码流分析技术的基础概念在了解码流分析技术的应用之前，我们需要先了解码流分析技术的基础概念。

所谓“码流”，即是指由一系列码字构成的数据流。

在数字视频中，码流是由一系列视频帧组成的数据流，其中每一帧都被编码为一系列码字。

码流分析技术主要是通过对编码视频的码字进行分析，从而获得视频的相关信息。

在码流分析技术中，一般会使用一些特定的工具，例如Wireshark、VLC等。

二、码流分析技术在视频压缩方面的应用研究视频压缩是指在尽可能减小码流的前提下，保持视频图像质量的过程。

在视频压缩中，码流分析技术起着重要的作用。

通过对视频的码流进行分析，可以发现一些编码过程中的潜在问题。

例如，在一些情况下，视频编码器可能会在处理视频信号时出现错误，导致输出的码流存在问题。

通过对码流进行分析，可以更好地发现这些问题，并及时进行修正，从而保证视频质量的稳定性。

三、码流分析技术在视频分析与识别方面的应用研究在视频分析与识别方面，码流分析技术同样具有广泛的应用。

例如，在视频监控领域中，对视频流进行分析可以实现对物体的识别与追踪。

通过对视频码流的分析，可以提取出视频中的关键特征，从而实现对所监测对象的识别、跟踪等功能。

在这一领域中，码流分析技术的应用需要高度精准和稳定。

因此，对码流的分析算法和技术的研究与探索始终是该领域的重要议题。

四、码流分析技术在视频编解码器优化方面的应用研究在视频编解码器优化方面，码流分析技术可以帮助开发者进一步优化编解码器的性能。

通过对码流进行详细的分析，可以发现一些编解码器程序中的瓶颈问题，例如编解码器的算法效率、内存使用效率等。

通过对这些问题进行分析，开发者可以更好地优化编解码器的程序，从而提高其性能。

视频编解码技术与性能分析随着互联网的普及和技术的不断提升，视频已经成为互联网中不可或缺的一部分。

而视频编解码技术是视频播放和传输中最核心的技术之一。

本文将介绍视频编解码技术的原理和影响性能的因素，并对常见的视频编解码标准进行比较和性能分析。

一、编解码技术原理及应用视频编解码技术是为了在网络传输或者存储时减小视频数据体积，提升视频传输效率和播放性能而存在的。

首先，我们需要了解编码和解码两个概念。

编码：把一个视频或者音频文件等数字信号转换成压缩后的数字数据或者码字流的过程。

解码：把一个压缩后的数字数据或码字流转换成原始的数字信号，以便展现或者传递的过程。

常用视频编解码技术：H.264/AVC、H.265/HEVC、VP9、AV1等。

H.264/AVC是目前市场上应用最为广泛的视频编码标准之一。

在同等视频质量下，H.264/AVC相对于H.263/MP4减少了50%左右的比特率，具有良好的广泛性、可扩展性和高效性等优点，被应用在多种视频传输场景中。

但是，H.264/AVC在一些场景下会出现码率过高、画面质量劣化和编解码延迟过大等问题。

H.265/HEVC是近几年出现的一种新型视频编码标准。

相较于H.264/AVC，H.265/HEVC在同等画质下，可以将视频压缩率提高到原来的一半左右，但是编解码和计算复杂度提高，需要更高的计算性能支持。

VP9是由Google推出的、开源、免费的视频编解码技术标准。

相比于H.264/AVC，VP9在压缩效率上有所提升，但是它的编解码复杂度较高，需要更高的计算能力来保证视频正常播放。

AV1是由AOM（Alliance for Open Media）制定的、基于VP10的下一代视频编解码技术标准。

它使用更为先进的压缩算法，同样可以在不影响画质的情况下将视频的比特率减少一半左右。

但是，相比VP9，AV1的编解码复杂度更高，需要更高的计算性能支持。

二、视频性能分析、方案对比在不同的视频播放场景下，选择合适的视频编解码标准和参数设置是至关重要的。

H264码流分析--2...264分析两大利器：264VISA和Elecard StreamEye Tools 学了264有将近3个月有余，好多时候都在学习老毕的书和反复看JM86的代码，最近才找到264分析两大利器：264VISA和Elecard StreamEye Tools。

不由得感叹，恨不逢同时。

简单的说下这两个软件：264visa强力的h264实时分析工具，能分析各种场合下的h264资源，适用于h264开发者，学习者。

在图像分析上，VISA还是比EYE更加厉害，它包括了滤波前以及预测残差等等数据的输出。

H264Visa下载（点击下载）下面来说下另一款软件：Elecard StreamEye ToolsElecard StreamEye Suite是一套用于专业视频压缩领域的功能强大的工具，能够帮助用户进行有效的对于视频序列的深入分析。

感觉STREAM EYE的界面更加亲民，而且他的视频窗口可缩放，比较好操作，但是功能上面还是不如VISA强大，不过初学的话也是可以接受了。

Elecard StreamEye Suite（点击下载）Elecard StreamEye (StreamEye) toolsElecard StreamEye Suite是一套用于专业视频压缩领域的功能强大的工具，能够帮助用户进行有效的对于视频序列的深入分析。

Elecard StreamEye ：编码视频的可视化表现，流结构分析，这些流是MPEG-1/2/4 or AVC/H.264 VES(视频基本流)、SS（MPEG1的系统流）、,PS(MPEG2的程序流)、TS(mpeg2的传输流)。

YUV viwer：是看YUV视频文件数据序列的，和其他的文件来比较，找到是否二进制的图像是匹配的，并且观看比较结果。

应用程序允许用户计算度量的质量，比如PSNR,NQI和VQM。

Stream Analyzer：用于编码媒体流的语法分析，以及人类可读形式的展示。

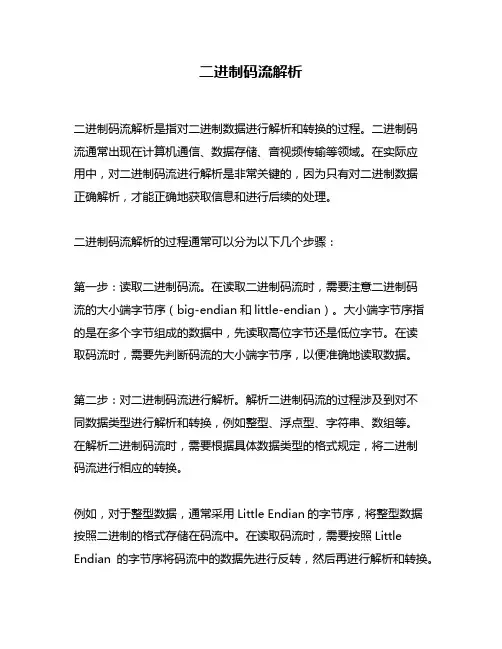

二进制码流解析二进制码流解析是指对二进制数据进行解析和转换的过程。

二进制码流通常出现在计算机通信、数据存储、音视频传输等领域。

在实际应用中，对二进制码流进行解析是非常关键的，因为只有对二进制数据正确解析，才能正确地获取信息和进行后续的处理。

二进制码流解析的过程通常可以分为以下几个步骤：第一步：读取二进制码流。

在读取二进制码流时，需要注意二进制码流的大小端字节序（big-endian和little-endian）。

大小端字节序指的是在多个字节组成的数据中，先读取高位字节还是低位字节。

在读取码流时，需要先判断码流的大小端字节序，以便准确地读取数据。

第二步：对二进制码流进行解析。

解析二进制码流的过程涉及到对不同数据类型进行解析和转换，例如整型、浮点型、字符串、数组等。

在解析二进制码流时，需要根据具体数据类型的格式规定，将二进制码流进行相应的转换。

例如，对于整型数据，通常采用Little Endian的字节序，将整型数据按照二进制的格式存储在码流中。

在读取码流时，需要按照Little Endian的字节序将码流中的数据先进行反转，然后再进行解析和转换。

第三步：进行数据处理。

在进行数据处理时，可以根据具体的应用场景，对解析出的数据进行不同的处理，例如数据加密、数据压缩、数据转换等。

需要注意的是，在进行二进制码流解析时，由于数据格式的不同，在解析数据时需要格外小心，以避免出现数据解析错误或者数据丢失的情况。

此外，在数据处理过程中要注意保证数据的安全性和完整性，避免数据被篡改或者丢失。

总之，二进制码流解析作为计算机通信、数据存储、音视频传输等领域的基础技术，对于实现数据交换和信息传递起着至关重要的作用。

通过对二进制码流进行准确的解析和处理，可以实现数据的高效传输和应用，为商业和科研等领域的发展提供有力的支持。
