DVB码流培训(重点)详解

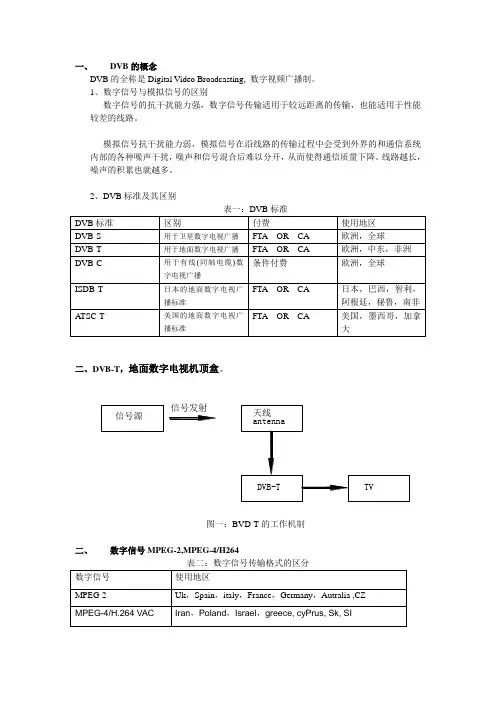

一、DVB的概念DVB的全称是Digital Video Broadcasting, 数字视频广播制。

1、数字信号与模拟信号的区别数字信号的抗干扰能力强，数字信号传输适用于较远距离的传输，也能适用于性能较差的线路。

模拟信号抗干扰能力弱，模拟信号在沿线路的传输过程中会受到外界的和通信系统内部的各种噪声干扰，噪声和信号混合后难以分开，从而使得通信质量下降。

线路越长，噪声的积累也就越多。

2、DVB标准及其区别二、DVB-T，地面数字电视机顶盒。

信号发射信号源图一：BVD-T的工作机制二、数字信号MPEG-2,MPEG-4/H2641、HD（高清）与SD（标清）的区别：分辨率不同HD包括1080P，1080I(假高清)。

准高清：720PSD包括570P，MPEG-2，MPEG-4/H.264 VAC都有HD与SD之分H.264 VAC的压缩比是MPEG-2的2倍以上，是MPEG-4的1.5～2倍。

MPEG-4/H.264的压缩比大，传输相同数据量所占的带宽要比MPEG-2小，或在相同带宽的条件下能传输更大的数据量，所以MPEG-4/H.264VAC的运营成本比MPEG-2更低。

2、FTA与CA CI的区别FTA 即Free To Air 免费的什么是CACA(Conditional Access)，就是有条件接收，也就是说要收费的，不是免费的。

什么是CICI(Common Interface)，用于有条件接收机（CA机）的一种通用接口.什么是CAMCAM(Conditional Access Module)，就是有条件接收模块，用于有条件接收机,CAM是专用的，不同营运商有不同的CAM，它与该营运商的CA卡配套使用。

CI+CAM=CA四、DVB功能1、DVB receiver 接收数字信号2、PVR 刻录功能定时刻录，时光平移，即暂停即时播放的节目刻录同一频段其他节目3、Multi meadia player 多媒体播放，包括视频、音频、图片。

一1，TS流，我们最长听到的词，他是由TS包组成，TS包为188字节（204字节，比188多了16字节的CRC数据）的分组。

2，TS包由4字节的包头，（适应字段），（有效负载），（填充字节）等四部分组成，带括号的3个是有可能有也有可能没有的。

有无适应字段可以通过adaption_field_control字段判断，该字段同样可以判断有无有效负载。

有无填充字节（填充字节必为FF）只能依靠section_length来判断。

有效数据结束以后，TS包还未满时，使用填充字节补满188字节。

3，TS包中容易引起误会的也只有pay_load_unit_start_indicator，即有效负载数据单元其实指示符字段。

该标志表示是否有一个PES 分组，或者PSI表开始于本TS包，即本TS包的有效数据是不是一个PES包的开始，或者一个PSI表的开始。

如果是则为1. 还有人问如何知道一个包是PES包，还是PSI信息，这个单独一个包是没法知道的，必须先解析PAT,PMT，得到PSI表的PID之后才可以知道。

如果该包是PSI表信息，并且pay_load_unit_start_indicator = 1，则有效数据的第一个字节为point_field字段，即有效负载的偏移指针。

4，PAT表的PID固定为0x00,它的作用为：将节目号码与PMT PID相关联。

PAT表的有效信息有：program_number,network_pid/program_map_pid.当program_number = 0 时，其后跟随的PID就为网络PID，否则则为PMT PID.5，如果TS流中有一个或多个节目被加扰，那么PSI中就必须有一个CAT表。

CAT表的PID也是固定的值，为0x01,表中包含与加扰流相关联的CA_descriptor.二(PMT program_map_table)1，PMT给出了节目号码和组成节目的各元素（音视频ES流）之间的映射。

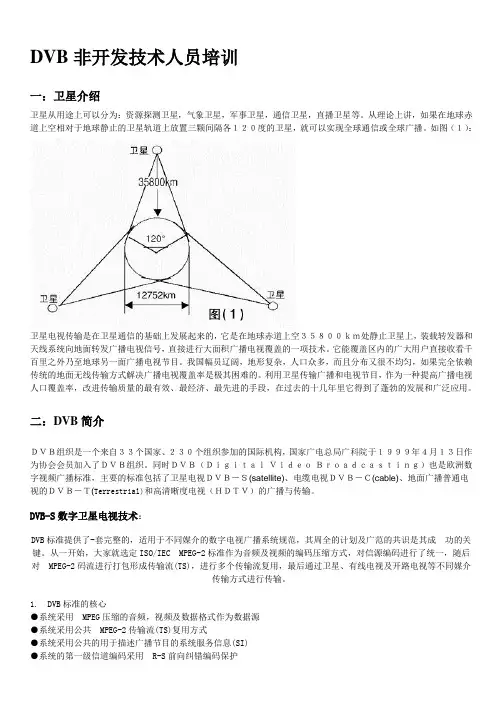

DVB非开发技术人员培训一：卫星介绍卫星从用途上可以分为：资源探测卫星，气象卫星，军事卫星，通信卫星，直播卫星等。

从理论上讲，如果在地球赤道上空相对于地球静止的卫星轨道上放置三颗间隔各１２０度的卫星，就可以实现全球通信或全球广播。

如图（１）：卫星电视传输是在卫星通信的基础上发展起来的，它是在地球赤道上空３５８００ｋｍ处静止卫星上，装载转发器和天线系统向地面转发广播电视信号，直接进行大面积广播电视覆盖的一项技术。

它能覆盖区内的广大用户直接收看千百里之外乃至地球另一面广播电视节目。

我国幅员辽阔，地形复杂，人口众多，而且分布又很不均匀，如果完全依赖传统的地面无线传输方式解决广播电视覆盖率是极其困难的。

利用卫星传输广播和电视节目，作为一种提高广播电视人口覆盖率，改进传输质量的最有效、最经济、最先进的手段，在过去的十几年里它得到了蓬勃的发展和广泛应用。

二：DVB简介ＤＶＢ组织是一个来自３３个国家、２３０个组织参加的国际机构，国家广电总局广科院于１９９９年４月１３日作为协会会员加入了ＤＶＢ组织。

同时ＤＶＢ（ＤｉｇｉｔａｌＶｉｄｅｏＢｒｏａｄｃａｓｔｉｎｇ）也是欧洲数字视频广播标准，主要的标准包括了卫星电视ＤＶＢ－Ｓ(satellite)、电缆电视ＤＶＢ－Ｃ(cable)、地面广播普通电视的ＤＶＢ－Ｔ(Terrestrial)和高清晰度电视（ＨＤＴＶ）的广播与传输。

DVB-S数字卫星电视技术：DVB标准提供了-套完整的，适用于不同媒介的数字电视广播系统规范，其周全的计划及广范的共识是其成功的关键。

从一开始，大家就选定ISO/IEC MPEG-2标准作为音频及视频的编码压缩方式，对信源编码进行了统一，随后对MPEG-2码流进行打包形成传输流(TS)，进行多个传输流复用，最后通过卫星、有线电视及开路电视等不同媒介传输方式进行传输。

1. DVB标准的核心●系统采用MPEG压缩的音频，视频及数据格式作为数据源●系统采用公共MPEG-2传输流(TS)复用方式●系统采用公共的用于描述广播节目的系统服务信息(SI)●系统的第一级信道编码采用R-S前向纠错编码保护●调制与其它附属的信道编码方式，由不同的传输媒介来确定●使用通用的加扰方式以及条件接收界面DVB-S标准提供了-套完整的适用于卫星传输的数字电视系统规范，选定ISO/IEC MPEG-2标准作为音频及视频的编码压缩方式，对信源编码进行了统一；随后对MPEG-2码流进行打包形成传输流(TS)，进行多个传输流复用，然后进行信道编码和数字调制，最后通过卫星进行传输。

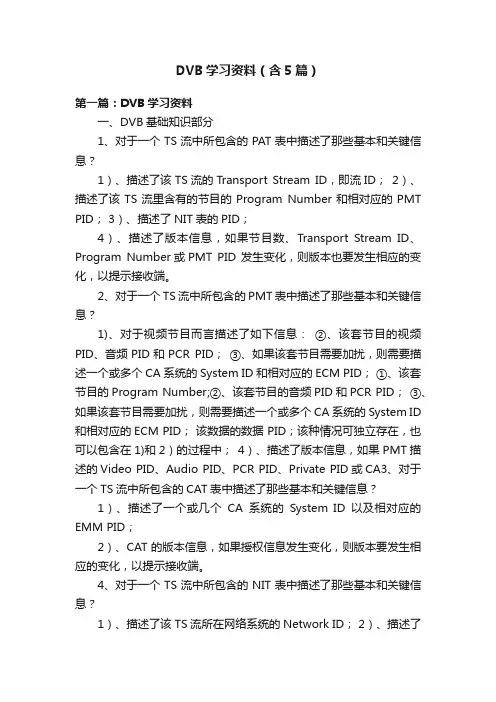

DVB学习资料（含5篇）第一篇：DVB学习资料一、DVB基础知识部分1、对于一个TS流中所包含的PAT表中描述了那些基本和关键信息？1）、描述了该TS流的Transport Stream ID，即流ID；2）、描述了该TS流里含有的节目的Program Number和相对应的PMT PID； 3）、描述了NIT表的PID；4）、描述了版本信息，如果节目数、Transport Stream ID、Program Number或PMT PID 发生变化，则版本也要发生相应的变化，以提示接收端。

2、对于一个TS流中所包含的PMT表中描述了那些基本和关键信息？1)、对于视频节目而言描述了如下信息：②、该套节目的视频PID、音频PID和PCR PID；③、如果该套节目需要加扰，则需要描述一个或多个CA系统的System ID和相对应的ECM PID；①、该套节目的Program Number;②、该套节目的音频PID和PCR PID；③、如果该套节目需要加扰，则需要描述一个或多个CA系统的System ID 和相对应的ECM PID；该数据的数据 PID；该种情况可独立存在，也可以包含在1)和2）的过程中；4）、描述了版本信息，如果PMT描述的Video PID、Audio PID、PCR PID、Private PID或CA3、对于一个TS流中所包含的CAT表中描述了那些基本和关键信息？1）、描述了一个或几个CA系统的System ID以及相对应的EMM PID；2）、CAT的版本信息，如果授权信息发生变化，则版本要发生相应的变化，以提示接收端。

4、对于一个TS流中所包含的NIT表中描述了那些基本和关键信息？1）、描述了该TS流所在网络系统的Network ID； 2）、描述了该TS流的原始Network ID、Transport Stream Id和对应的频点、符号率和QAM模式3)、描述了该TS流所在网络系统得其他TS流的原始Network ID、Transport Stream Id和对应的5）、描述了TS流的各节目的业务类型以及该网络系统中其他TS流中各节目的业务类型，此描6）、描述了版本信息，如果NIT描述的上述信息发生变化，则版本也要发生相应的变化，以提5、对于一个TS流中所包含的SDT表中描述了那些基本和关键信息？1）、描述了该TS流的各个节目的加扰状态，其标志为CAFree Mode 当该标志位为1时表示2）、描述了该TS流的Transport Stream ID； 3）、当Table ID = 0x42时，描述了该TS流的各个节目的Service ID及其所对应的节目提供商和4）、当Table ID = 0x46时，描述了该网络系统中其他TS流的各个节目的Service ID及其所对应5）、描述了NVOD准视频点播的节目时移关系，和EIT表共同完成NOVD业务，该描述可选； 6）、描述了版本信息，如果SDT描述的上述信息发生变化，则版本也要发生相应的变化，以提该节目可能是加扰节目，当为0时表示该节目可能是非加扰节目；①、该套节目的Program Number;2)、对于音频节目而言描述了如下信息：3)、对于私有数据信息而言描述了如下信息：描述子发生变化，则版本也要发生相应的变化，以提示接收端。

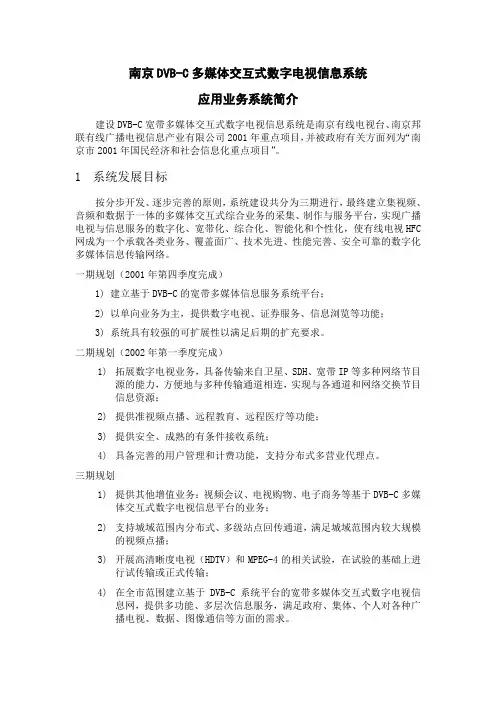

南京DVB-C多媒体交互式数字电视信息系统应用业务系统简介建设DVB-C宽带多媒体交互式数字电视信息系统是南京有线电视台、南京邦联有线广播电视信息产业有限公司2001年重点项目，并被政府有关方面列为“南京市2001年国民经济和社会信息化重点项目”。

1系统发展目标按分步开发、逐步完善的原则，系统建设共分为三期进行，最终建立集视频、音频和数据于一体的多媒体交互式综合业务的采集、制作与服务平台，实现广播电视与信息服务的数字化、宽带化、综合化、智能化和个性化，使有线电视HFC 网成为一个承载各类业务、覆盖面广、技术先进、性能完善、安全可靠的数字化多媒体信息传输网络。

一期规划（2001年第四季度完成）1)建立基于DVB-C的宽带多媒体信息服务系统平台；2)以单向业务为主，提供数字电视、证券服务、信息浏览等功能；3)系统具有较强的可扩展性以满足后期的扩充要求。

二期规划（2002年第一季度完成）1)拓展数字电视业务，具备传输来自卫星、SDH、宽带IP等多种网络节目源的能力，方便地与多种传输通道相连，实现与各通道和网络交换节目信息资源；2)提供准视频点播、远程教育、远程医疗等功能；3)提供安全、成熟的有条件接收系统；4)具备完善的用户管理和计费功能，支持分布式多营业代理点。

三期规划1)提供其他增值业务：视频会议、电视购物、电子商务等基于DVB-C多媒体交互式数字电视信息平台的业务；2)支持城域范围内分布式、多级站点回传通道，满足城域范围内较大规模的视频点播；3)开展高清晰度电视（HDTV）和MPEG-4的相关试验，在试验的基础上进行试传输或正式传输；4)在全市范围建立基于DVB-C系统平台的宽带多媒体交互式数字电视信息网，提供多功能、多层次信息服务，满足政府、集体、个人对各种广播电视、数据、图像通信等方面的需求。

2现有系统介绍方案设计建立基于两大部分：前端核心播出系统和数据业务系统。

考虑到前端核心播出系统对安全性和稳定性要求较高，安装于M2机房，共占用5个标准机架；数据业务系统需要日常信息更新和管理维护，安装于T机房，共占用3个标准机架。

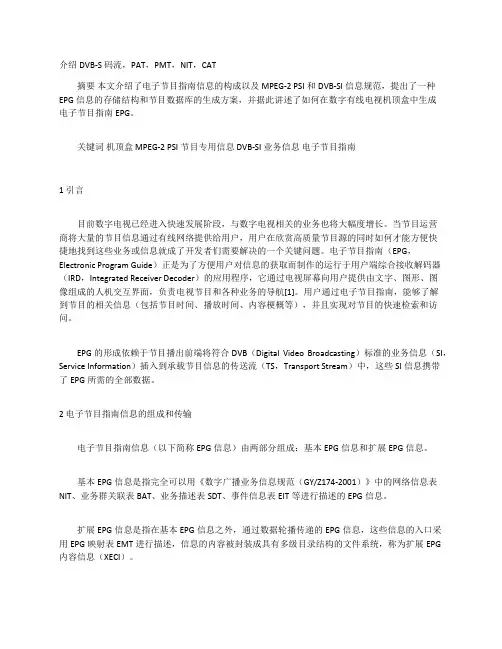

介绍DVB-S码流，PAT，PMT，NIT，CAT摘要本文介绍了电子节目指南信息的构成以及MPEG-2 PSI和DVB-SI信息规范，提出了一种EPG信息的存储结构和节目数据库的生成方案，并据此讲述了如何在数字有线电视机顶盒中生成电子节目指南EPG。

关键词机顶盒 MPEG-2 PSI节目专用信息 DVB-SI业务信息电子节目指南1 引言目前数字电视已经进入快速发展阶段，与数字电视相关的业务也将大幅度增长。

当节目运营商将大量的节目信息通过有线网络提供给用户，用户在欣赏高质量节目源的同时如何才能方便快捷地找到这些业务或信息就成了开发者们需要解决的一个关键问题。

电子节目指南（EPG，Electronic Program Guide）正是为了方便用户对信息的获取而制作的运行于用户端综合接收解码器（IRD，Integrated Receiver Decoder）的应用程序，它通过电视屏幕向用户提供由文字、图形、图像组成的人机交互界面，负责电视节目和各种业务的导航[1]。

用户通过电子节目指南，能够了解到节目的相关信息（包括节目时间、播放时间、内容梗概等），并且实现对节目的快速检索和访问。

EPG的形成依赖于节目播出前端将符合DVB（Digital Video Broadcasting）标准的业务信息（SI，Service Information）插入到承载节目信息的传送流（TS，Transport Stream）中，这些SI信息携带了EPG所需的全部数据。

2 电子节目指南信息的组成和传输电子节目指南信息（以下简称EPG信息）由两部分组成：基本EPG信息和扩展EPG信息。

基本EPG信息是指完全可以用《数字广播业务信息规范（GY/Z174-2001）》中的网络信息表NIT、业务群关联表BAT、业务描述表SDT、事件信息表EIT等进行描述的EPG信息。

扩展EPG信息是指在基本EPG信息之外，通过数据轮播传递的EPG信息，这些信息的入口采用EPG映射表EMT进行描述，信息的内容被封装成具有多级目录结构的文件系统，称为扩展EPG内容信息（XECI）。

DVBSI入门（一）——概念理解DVB SI入门（一）——概念理解一、数字电视和模拟电视节目选择的方式：模拟电视：一个频道（一种频率）对应一个节目。

数字电视：一个物理频道（频率）对应一路码流（含多路节目），使用复用技术即可做到。

要观看其中的某一路节目，还必须从传输流中提出该路节目的压缩包，然后再进行解码。

二、PSI与SIPSI：在mpeg-2的传输流（Transport Stream）中，节目专用信息PSI（Progame Specific Information），就是规定不同节目和节目的不同成分如何复用成一个统一的码流。

以PSI为基础可以提供一个码流的构成，从而帮助用户对节目进行选择。

SI：DVB中的服务信息（Service Information）则对此进行了进一步的扩展，加入了一些对用户有用的信息，表示节目的类型、服务商、节目的相互关等。

1、PSI：节目特定信息（Progam Specific Information）功能：从一个携带多个节目的某一个TS流中正确找到特定的节目。

PSI 数据信息用于对复用流中的不同节目流进行解复用和解码。

PSI中包括音视频数据的PID以及有关节目PID之间的关系。

特点：描述了每一个ES（Elementary stream）给每一个ES映射一个PID由复用器生成仅仅描述一个单一的码流。

PSI具体涉及4个表：PAT、PMT、CAT和NIT（1）PAT（Program Association Table）节目相关表包括该TS流中每个节目对应的PMT表的PID及NIT表的PID。

PAT的PID=0x0000。

（2）PMT（Program Map Table）节目映射表该表的PID是由PAT提供给出的。

通过该表可以得到一路节目中包含的信息，例如：该路节目由哪些流构成和这些流的类型（视频、音频、数据），指定节目中各流对应的PID，以及该节目的PCR所对应的PID。

（3）CAT（Conditional Access Table）条件接收/访问列表提供系统中条件接收的信息，指定CA系统与它们相应的授权管理信息EMM （Entitlement Management Messages）之间的联系，指定EMM的PID及其他相关的参数。

DVB 全功能测试方法和标准培训教程一、RS232 测试软件更新1、机对机软件更新：数码管和黄灯会在闪动说明正在更新，子机显示END 为更新完毕。

若数码管的数字不跳动或黄灯不闪动，则为不能更新。

机对机更新要成功,更新完毕后重新启动检查软件版本同母机一致，子机能正常工作为OK。

2、3329E_3329C_3330_3101C_standby 机对机更新方法:先把母机设置好我们测试所需要的一些频点，母机Standby 状态下输入1639 连接好232 更新线后插上子机进入更新状态，当子机更新完毕后会显示end 提示我们更新OK 了.1638 更新eeprom1639 更新软件+eeprom369 只更新软件3、3329E_standby 状态用USB 更新方法：带真供低功耗的机子在Power setting —-> low power 的菜单要选择”Disable”。

在standby 状态下USB 对STB 更新方式与密码：①flash 更新更新命令：232文件名称：smt_upgrade.bin路径：U 盘根目录②eeprom 更新更新命令:1631文件名称：eep_auto。

txt路径：U 盘根目录③flash+eeprom 更新（一起更新)更新命令：1632文件名称：smt_upgrade.bin eep_auto.txt路径:U 盘根目录④软件更新完后,还需要更新一个hdcp_key。

要把key 放在一个命名为hdcp_key 的文件夹中，把这个文件夹放在U 盘的根目录下. standby 下更新. 更新密码是1633. (每更新完一个key,U 盘就会消失一个key。

)＊以上各种更新方式,在更新过程中,Lock 灯会一闪一闪,更新完成后会自动重启.在起机的时候Lock 灯会闪得很快.注意：所有更新必须是插好U 盘后再按POWER 进入standby 状态后才能正常更新。

◎从STB 备份软件和数据（频道节目）到USB。
