TS流及其多路复用

多路复用（Multiplexing）是指在计算机网络通信中，利用一个物理通道传输多个数据流的技术。

它通过将多个数据流分解成小块，并交替地在通信链路上传输，实现了在一条物理通道上同时传输多个数据流的目的。

多路复用的使用可以提高带宽利用率和传输效率，降低通信成本，并且能够满足多用户同时访问的需求。

在传统的通信方式中，每个数据流都需要独占一个物理通道才能进行传输。

然而，随着网络应用的不断发展，用户对于网络带宽的需求逐渐增加，传统的通信方式已经无法满足多用户同时访问的需求。

此时，多路复用技术应运而生，它可以复用已有的通信资源，将多个数据流同时传输，提高通信效率。

在多路复用的实现过程中，通常使用了两种主要的技术：时分复用（TDM）和分组复用（FDM）。

时分复用是指将时间划分为若干个时隙，每个时隙用于传输不同的数据流。

发送端将要发送的数据流按照一定的顺序放置在不同的时隙里，接收端则按照相同的顺序将相应的时隙中的数据恢复出来。

时分复用的优点是实现简单，对于时延敏感性较低的应用比较适用。

但是，时分复用的缺点是无法随着数据流量的变化灵活调整带宽分配，因此在网络负载较大时容易出现拥塞。

分组复用是指将每个数据流分成小的数据包，然后交替地传输这些数据包。

发送端将不同数据流的数据包按照一定的规则混合在一起发送，接收端则根据数据包的标识将它们恢复出来。

分组复用的优点是带宽分配灵活，能够根据网络负载情况动态调整带宽分配，提高网络的利用率。

但是，分组复用的缺点是在传输过程中会增加一定的延迟，并且对数据包的排序和恢复需要一定的处理时间。

多路复用广泛应用于各种计算机网络中，例如电话网络、数据通信网络等。

在电话网络中，多路复用可以实现多个电话用户共享一条物理线路进行通话，从而减少了线路的占用。

在数据通信网络中，多路复用可以将多个应用程序的数据流同时传输，提高网络的带宽利用率，并且能够满足多用户同时访问的需求。

总而言之，多路复用是一种有效的网络通信技术，通过复用已有的通信资源，可以在一条物理通道上同时传输多个数据流，提高带宽利用率和传输效率，降低通信成本，并且能够满足多用户同时访问的需求。

ts流标准-回复什么是TS流（Transport Stream）？如何实现TS流的传输和播放？如今TS流在数字视频广播和流媒体传输中有何应用？接下来，我们将一步一步回答这些问题。

TS流（Transport Stream）是一种用于数字视频广播和流媒体传输的标准流媒体格式。

它是MPEG-2标准中定义的一种封装格式，用于将视频、音频和其他元数据按照特定的规则打包成一系列的数据包，以进行高效的传输和播放。

首先，我们需要了解TS流的基本结构和特点。

TS流采用分层和多路复用的方式来组织数据。

它由多个PID（Packet Identifier）所对应的数据包组成，每个PID可以承载不同类型（如视频、音频、字幕等）的数据。

这种分层结构使得TS流可以同时传输、解码和显示多路音视频流。

为了实现TS流的传输和播放，需要使用一些特定的工具和协议。

首先，需要一个流媒体服务器来提供TS流的分发和传输。

常用的流媒体服务器软件包括Wowza、Kurento、NGINX等。

这些服务器软件可以根据客户端的请求，向其发送相应的TS流数据。

在传输层，TS流一般使用TCP或UDP协议进行传输。

TCP协议可提供可靠的数据传输，适用于对数据完整性要求较高的场景；而UDP协议则提供了更低的延迟和更高的传输效率，适用于实时性要求较高的场景。

在播放端，需要使用支持TS流的播放器来解析和显示数据。

常见的TS流播放器有VLC、FFmpeg、Windows Media Player等。

这些播放器能够将接收到的TS流进行解封装，并按照其中的PID进行数据提取和解码。

然后，根据需要将视频画面和音频声音同步输出到屏幕和音箱上，实现完整的播放效果。

TS流在数字视频广播和流媒体传输中有着广泛的应用。

在数字电视广播领域，TS流被用于将多路电视频道同时通过有线或无线传输到电视机上。

利用TS流的分层和多路复用特点，可以在一个通道内传输多个节目，大大提高了频谱利用率。

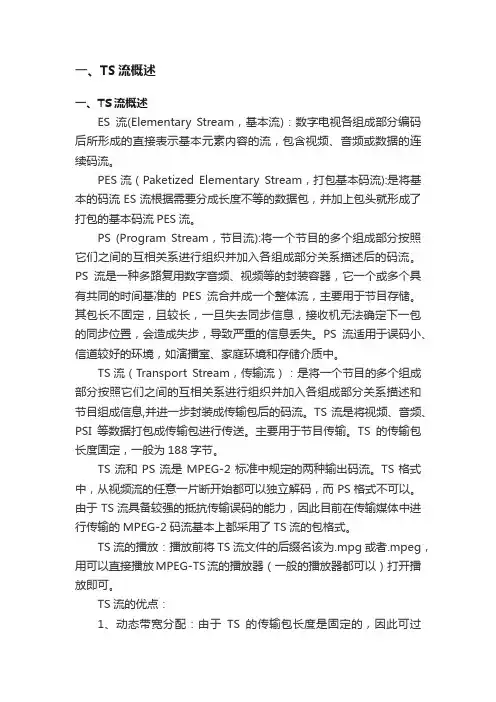

一、TS流概述一、TS流概述ES流(Elementary Stream，基本流)：数字电视各组成部分编码后所形成的直接表示基本元素内容的流，包含视频、音频或数据的连续码流。

PES流（Paketized Elementary Stream，打包基本码流):是将基本的码流ES流根据需要分成长度不等的数据包，并加上包头就形成了打包的基本码流PES流。

PS (Program Stream，节目流):将一个节目的多个组成部分按照它们之间的互相关系进行组织并加入各组成部分关系描述后的码流。

PS流是一种多路复用数字音频、视频等的封装容器，它一个或多个具有共同的时间基准的PES流合并成一个整体流，主要用于节目存储。

其包长不固定，且较长，一旦失去同步信息，接收机无法确定下一包的同步位置，会造成失步，导致严重的信息丢失。

PS流适用于误码小、信道较好的环境，如演播室、家庭环境和存储介质中。

TS流（Transport Stream，传输流）：是将一个节目的多个组成部分按照它们之间的互相关系进行组织并加入各组成部分关系描述和节目组成信息,并进一步封装成传输包后的码流。

TS流是将视频、音频、PSI等数据打包成传输包进行传送。

主要用于节目传输。

TS的传输包长度固定，一般为188字节。

TS流和PS流是MPEG-2标准中规定的两种输出码流。

TS格式中，从视频流的任意一片断开始都可以独立解码，而PS格式不可以。

由于TS流具备较强的抵抗传输误码的能力，因此目前在传输媒体中进行传输的MPEG-2码流基本上都采用了TS流的包格式。

TS流的播放：播放前将TS流文件的后缀名该为.mpg或者.mpeg，用可以直接播放MPEG-TS流的播放器（一般的播放器都可以）打开播放即可。

TS流的优点：1、动态带宽分配：由于TS的传输包长度是固定的，因此可过PID可以将规定的信道总频带在视频、音频和数据信息见进行实时的、灵活的分配。

利用这一特性，可在广播付费节目前实时地将解密钥匙插入到TS流中送给广大用户。

ts流标准
TS流（Transport Stream）是一种在数字视频广播和存储中广
泛使用的、用于传输和处理音视频数据的标准。

它是MPEG-2
标准中定义的一种容器格式，主要用于将音视频数据打包和传输到接收端。

TS流采用分段的方式将音视频数据进行打包，并将每个分段
称为Packet。

每个Packet由一个特定长度的字节组成，其中
包含了音视频数据以及相关的控制信息。

传输过程中，这些Packet按照一定的顺序依次发送，并在接收端进行解析和播放。

TS流的主要特点包括：
1. 支持多路复用：TS流可以将多个音视频数据流复用在同一
个传输流中，从而实现多路数据的同时传输。

2. 容错性强：TS流通过在数据中添加冗余信息来保证数据传
输的可靠性，从而提高对传输异常的容错能力。

3. 灵活性高：TS流可以提供多种音视频编码方式的支持，同
时还可以加入私有的扩展信息和自定义的元数据。

4. 支持多种传输方式：TS流可以通过各种传输方式进行传输，包括广播、卫星传输、以太网传输等。

TS流广泛应用于数字电视、视频点播、IPTV以及视频监控等
领域，成为目前最主流的音视频传输格式之一。

TS协议解析范文TS（Transport Stream）协议是一种用于传输音视频数据的协议，主要用于广播和传输领域。

它是MPEG（Moving Picture Experts Group）组织制定的一种标准，用于在数字电视中传送视频和音频数据。

TS协议解析主要包括协议的基本介绍、协议格式、协议应用和协议的优势等方面。

下面将对TS协议进行详细解析。

一、基本介绍TS协议是一种用于传输音视频数据的协议，它的全称是Transport Stream。

TS协议最早是在数字广播和数字电视领域中应用的，后来也被广泛用于互联网传输领域。

TS协议是一种基于分组的传输协议，它将音视频数据分割成小的数据包进行传输。

每个数据包包含了以时间为基准的音视频帧数据。

二、协议格式1.数据包格式：每个数据包由188字节组成。

前4个字节是同步字节，用于标识数据包的起始位置。

紧接着的1个字节是传输错误指示位，用于指示数据包是否有错误。

接下来的1个字节是每个数据包的有效载荷单元开始指示位，用于指示有效载荷单元的开始位置。

剩下的184个字节是有效载荷单元。

2.数据包层次结构：每个数据包分为三个层次，包头、适配字段和有效负载。

包头的长度是4个字节，包含了同步字节和控制信息。

适配字段的长度是0~183个字节，用于对不同的数据包做适配处理。

有效负载包含了音视频数据。

3. 多路复用：在TS协议中，可以将多个音视频数据流进行多路复用，并通过PID（Packet ID）进行区分。

每个音视频数据流占用一个PID，并且在数据包的包头中进行标识。

接收端可以通过PID来识别不同的音视频数据。

三、协议应用1.数字广播：TS协议广泛应用于数字广播领域，例如地面数字电视、卫星数字电视和有线数字电视等。

在数字广播中，TS协议被用于将音视频数据进行传输，以提供高清晰度的视频和高音质的音频。

2.视频点播：TS协议也可以应用于视频点播领域。

在视频点播中，TS协议可以将视频文件进行分割，并通过网络进行传输。

传输流(TS)将具有共同时间基准或具有独立时间基准的一个或多个PES组合而成的单一的数据流称为传输流（Transport Stream）。

TS实际是面向数字化分配媒介（有线、卫星、地面网）的传输层接口。

对具有共同时间基准的两个以上的PES 先进行节目复用,然后再对相互可有独立时间基准的各个PS进行传输复用，即将每个PES再细分为更小的TS包TS包由包头、自适应区和包数据3部分组成。

每个包长度为固定的188B，包头长度占4 B，自适应区和包数据长度占184B。

184B为有用信息空间，用于传送已编码的视音频数据流。

当节目时钟基准（PCR-Program Clock Reference）存在时，包头还包括可变长度的自适应区，包头的长度就会大于4B。

考虑到与通信的关系，整个传输包固定长度应相当于4个ATM包。

考虑到加密是按照8B 顺序加扰的，代表有用信息的自适应区和包数据的长度应该是8B的整数倍，即自适应区和包数据为23×8B =184B。

TS包的包头由如图所示的同步字节、传输误码指示符、有效载荷单元起始指示符、传输优先、包识别（PID-Packet Identification）、传输加扰控制、自适应区控制和连续计数器8个部分组成。

其中，可用同步字节位串的自动相关特性，检测数据流中的包限制，建立包同步；传输误码指示符，是指有不能消除误码时，采用误码校正解码器可表示1bit 的误码，但无法校正；有效载荷单元起始指示符，表示该数据包是否存在确定的起始信息；传输优先，是给TS包分配优先权；PID值是由用户确定的，解码器根据PID将TS上从不同ES来的TS包区别出来，以重建原来的ES；传输加扰控制，可指示数据包内容是否加扰，但包头和自适应区永远不加扰；自适应区控制，用2 bit表示有否自适应区，即（01）表示有有用信息无自适应区，（10）表示无有用信息有自适应区，（11）表示有有用信息有自适应区，（00）无定义；连续计数器可对PID包传送顺序计数，据计数器读数，接收端可判断是否有包丢失及包传送顺序错误。

Ts流介绍收藏在MPEG-II标准中，为了将一个或更多的音频、视频或其他的基本数据流合成单个或多个数据流，以适应于存储和传送，必须对其重新进行打包编码，在码流中还需插入各种时间标记、系统控制等信息，最后送到信道编码与调制器。

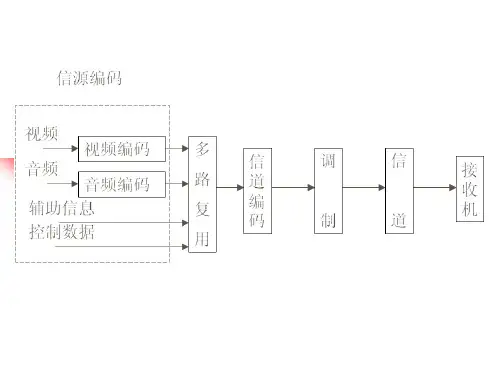

这样可以形成两种数据流——传送流（TS）和程序流（PS），分别适用于不同的应用，图1给出了单路节目的视音频数据流的复用框图。

传送流（Transport Stream）简称TS流，它是根据ITU-T Rec.H.222.0|I SO/IEC 13818-2 和ISO/IEC 13818-3协议而定义的一种数据流，其目的是为了在有可能发生严重错误的情况下进行一道或多道程序编码数据的传送和存储。

这种错误表现为比特值错误或分组丢失。

传送流由一道或多道节目组成,每道节目由一个或多个原始流和一些其他流复合在一起，包括视频流、音频流、节目特殊信息流（PSI）和其他数据包。

其中P SI表有4种类型：节目关联表（PAT）、节目映射表（PMT）、网络信息表和条件访问表。

传送流应用比较广泛，如视音频资料的保存、电视节目的非线性编辑系统及其网络等。

在开发机顶盒以及视频设备时有时需要对码流的编码知识有比较清楚地了解，这样才能在遇到问题时做出全面的分析。

TS流结构分析如图2所示,TS包的长度是固定的，为188字节。

包括同步字节（sync_byte）0x47和数据包识别号PID等。

PID为13位字段,指示存储于分组有效负载中数据的类型, PID值0x0000为程序关联表保留，而0x0001为条件访问表保留，0x1FFF为空分组保留。

从PID可以判断其后面负载的数据类型是视频流、音频流、PSI还是其他数据包。

PSI描述说明在MPEG-II中定义了节目特定信息（PSI），PSI用来描述传送流的组成结构，在MPEG-II系统中担任极其重要的角色，在多路复用中尤为重要的是PAT表和PMT表。

PAT表给出了一路MPEG-II码流中有多少套节目，以及它与PMT表PID之间的对应关系；PMT表给出了一套节目的具体组成情况与其视频、音频等PID对应关系。

多路复用技术的概念多路复用技术的概念多路复用(Multiplexing)技术是一种将多个信号合并成一个信号进行传输的技术。

在通信技术中，一条物理通路是很宝贵的，多路复用技术可以将多条数据流合并传输，从而节省了通信资源。

多路复用技术被广泛应用在通信领域，例如电话、网络等。

按类划分，多路复用技术主要分为以下几种：1. 时分复用 (Time Division Multiplexing, TDM)时分复用技术将不同的信号按时间顺序交织在一起，然后在接收端对其进行分离。

例如电话系统中，多个电话通信时，通过时分复用技术将不同的通话按时间分隔，使其能够同时进入同一条物理通路。

这种技术的优点是简单易用，但是需要准确的时钟同步，因此要求实现较高。

2. 频分复用 (Frequency Division Multiplexing, FDM)频分复用技术将不同的信号按照不同的频率划分在一起，然后在接收端对其进行分离。

例如广播电台，通过频分复用技术将不同的电视、广播频道混在一起，使其能够通过同一条无线电波进行传输。

这种技术的优点是实现较为简单，但是占用频带较为宽广。

3. 波分复用 (Wavelength Division Multiplexing, WDM)波分复用技术将不同的信号按照不同的波长划分在一起，然后在接收端对其进行分离。

例如光纤通信，通过波分复用技术将不同的光信号混在一起，使其能够通过同一条光纤进行传输。

这种技术的优点是传输距离远、媒介损耗小，但是实现较难、成本较高。

4. 统计时分复用 (Statistical Time Division Multiplexing, STDM)统计时分复用技术与时分复用技术类似，不同的是数据传输时不需要严格的时隙分配。

例如，在数据网络传输中，将不同的数据包按需时分复用，从而充分利用了通信资源。

这种技术的优点是灵活性高，但是需要复杂的流量控制和调度算法。

综上所述，多路复用技术是一种通信领域中非常重要的技术之一，它通过合理地利用通信资源，提高了通信效率和可靠性。

一、引言在视频处理中，使用ffmpeg工具可以完成各种复杂的任务，而ts流媒体是常见的视频格式之一。

在使用ffmpeg处理ts流媒体时，需要获取一些参数进行设置，以实现对视频的操作和处理。

本文将就ffmpeg获取ts流媒体名称的参数进行详细介绍，方便读者在使用ffmpeg工具时能够准确获取所需的参数，从而更好地完成视频处理任务。

二、ts流媒体格式介绍1. ts流媒体格式是一种常见的视频传输格式，常用于网络视频的传输和播放。

2. ts格式的特点是可以将视频数据和音频数据进行分离，并且支持多种编码格式和多路复用。

三、ffmpeg工具简介1. ffmpeg是一款开源的跨评台多媒体处理工具，可以用于对音频、视频等多媒体数据进行编解码、转换、处理等操作。

2. 使用ffmpeg工具可以对多种格式的音视频文件进行处理，并且支持丰富的参数设置和功能扩展。

四、获取ts流媒体名称的参数在使用ffmpeg处理ts流媒体时，需要获取一些参数进行设置，以便于对视频进行操作和处理。

以下是获取ts流媒体名称的参数的方法：1. 使用ffprobe工具ffprobe是ffmpeg工具中用于查看多媒体文件信息的工具，可以用于获取ts流媒体文件的名称参数。

命令格式如下：```shellffprobe -show_streams -print_format json {ts流媒体文件名}```执行以上命令可以获取ts流媒体文件中的多路流信息，包括名称参数。

2. 使用ffmpeg工具ffmpeg工具本身也可以用于获取ts流媒体文件的名称参数，具体命令如下：```shellffmpeg -i {ts流媒体文件名}```执行以上命令可以获取ts流媒体文件中的音视频流信息，包括名称参数。

3. 解析输出信息在获取ts流媒体文件的名称参数后，需要进行输出信息的解析，以便于获取所需的参数。

使用json解析工具可以将ffprobe或ffmpeg命令的输出结果进行解析，从而获取ts流媒体文件的名称参数。

DVB系统中多路TS流的软件复用关键技术及实现数字图像通信的最广泛也是最常见的应用就是数字电视广播系统［1]，与此对应的DVB标准的建立更是加速了数字电视广播系统的大规模应用.DVB标准选定ISO JIEC MPEG—2标准作为音频及视频的编码压缩方式，信源编码进行了统一，随后对MPEG—2码流进行打包形成TS流(transport stream），进行多个传输流复用，最后通过卫星、有线电视等不同媒介传输方式进行传输。

对多个传输流进行复用的意义在于复用后的传输流只占用一个物理的传输信道，传输流中的每个节目所占用的是传输流提供的虚拟信道。

在解码器端，只需要一套固定的接收设备,对不同节目的选择只是在传输流中选择不同的原始码流，这大大简化了接收机的实现，节省了成本，提高了灵活性，而且根据该标准定义，解码器的系统时钟与调制解调器的时钟是完全独立的。

这使得在实现这两个子系统彼此功能时是完全分开的，因此接口变得很简单。

在数字电视节目制作及发送时，对多路节目的复用,由于一般的计算机很难处理几十兆到几百兆码率的码流，所以，目前大部分的复用器都是用硬件实现的，但其价格昂贵［2，3］。

然而,随着计算机速度越来越快，在多CPU的服务器上,完全能够实现多路节目的实时软件复用.与硬件复用相比,软件复用具有灵活性高,开发成本低的优点。

在软件复用实现方案中，服务器从卫星电视或其它片源中实时采集TS流,经过分析和过滤将所选择的基本流复用成一路TS流，然后通过普通的TS流播出卡发送出去。

论文分析多路TS流复用原理,针对TS流中的信息提取和节目专用信息PSI （program specific information)合成，及软件复用中的节目时钟参考PCR ( program clock reference）的修正等问题进行研究，提出了进行软件复用的具体方法，最后在Windows平台上设计并实现多路TS流的软件复用。

TS流的系统级复用数字电视节目的复用包括两个阶段，对音/视频PES包的节目复用和对TS流的系统复用[4].本文研究第二个阶段即TS系统级复用，将多个单路的TS流合成一个多节目TS流。

多路复用技术多路复用技术是指在一条物理通信线路上同时传输多个独立的信号，从而提高通信效率的技术。

这种技术可以让多个数据源通过共享带宽的方式同时传输数据，从而减少了网络传输的拥塞，提高了数据传输的效率和带宽利用率。

本文将从多路复用技术的基本原理、分类和应用场景三个方面进行阐述。

一、多路复用技术的基本原理多路复用技术是一种基于带宽共享的技术，它的基本原理是通过将多个通信信号复用到同一物理通信线路上，相互不干扰地共享带宽，并在接收端将这些信号再次分离。

多路复用技术根据信号的特征和传输方式不同，可以分为时分复用、频分复用、波分复用和码分复用等多种类型。

下面我们将分别介绍这些类型的多路复用技术。

1、时分复用时分复用技术（Time Division Multiplexing，TDM）是将一条通信线路分割成若干个时隙，每个时隙只允许发送一个信号，不同的信号依次占用不同的时隙。

在接收端，将这些信号按照时序要求进行分离，从而实现了多路数据传输的目的。

时分复用技术在数字通信系统中广泛应用，它可以将多条低速率的信号通过复用技术合并成为一条高速率的信号进行传输，从而有效地提高了信道带宽的利用率。

2、频分复用频分复用技术（Frequency Division Multiplexing，FDM）是将一条通信线路分割成若干个频段，每个频段只允许发送一个信号，不同的信号依次占用不同的频段。

在接收端，将这些信号进行频率分离，从而实现了多路数据传输的目的。

频率复用技术在模拟通信系统中应用比较广泛，它可以将多个低速率的模拟信号通过复用技术合并成为一个高速率的信号进行传输，从而提高了信道带宽的利用效率。

3、波分复用波分复用技术（Wavelength Division Multiplexing, WDM）是应用于光纤通信系统中的一种复用技术。

它是将光纤通信线路分割成若干个波长，每个波长可以传输不同的信号，从而实现了多路数据传输的目的。

波分复用技术可以同时传输多路数据，具有带宽高、传输距离远、抗干扰能力强等优点，因此在光纤通信系统中得到了广泛应用。

《中国有线电视》2007(16)CH I N A D I GI T AL CABLE T V・开发与应用・中图分类号:T N949 文献标识码:B 文章编号:1007-7022(2007)16-1495-04数字电视M PEG-2TS流系统复用器的实现方案□何剑锋1,李　斌2,庄阿龙1,徐宏坤1(1.成都理工大学,四川成都610059;2.南昌县广播电视台,江西南昌330200)摘　要:多路复用器是数字电视系统前端的关键性设备之一,简要介绍了MPEG-2标准的TS码流系统结构及语法,详尽阐述了一种基于MPEG-2TS传送流系统复用器的实现方案———硬件和软件的实现方法,结合自己开发过程中的经验,给出了在软硬件实现中的过程和方法,进一步验证了该方案的可实现性和可操作性。

关键词:数字电视;MPEG-2;TS传送流;复用器I m plem en t a ti on of M PEG-2TS2stream Syste m M ulti plexer i n D i g it a l TV□HE J ian2feng1,L IB in2,Z HUANG A2l ong1,XU Hong2kun1(1.Chengdu University of Technol ogy,Sichuan Chengdu610059,China;2.Nanchang County B r oadcast Televisi on Stati on,J iangxi Nanchang330200,China)Abstract:The multi p lexer is one of the key equi pment in a standard br oadcast digital T V syste m.I n this arti2 cle,the fra me and syntax of Trans port Strea m in MPEG-2standard system are intr oduced,the i m p le menta2 ti on based on the multi p lexer in MPEG-2Trans port Strea m syste m,including hardware and s oft w are i m p le2 mentati on are described,and the p r ocess and methods using in the syste m are als o p resented.So the p ractica2 bility and maneuverability of this p r oject are further verified.Key words:digital T V;MPEG-2;trans port strea m;multi p lexer可,家庭内部网络处理方式与前述相同。
