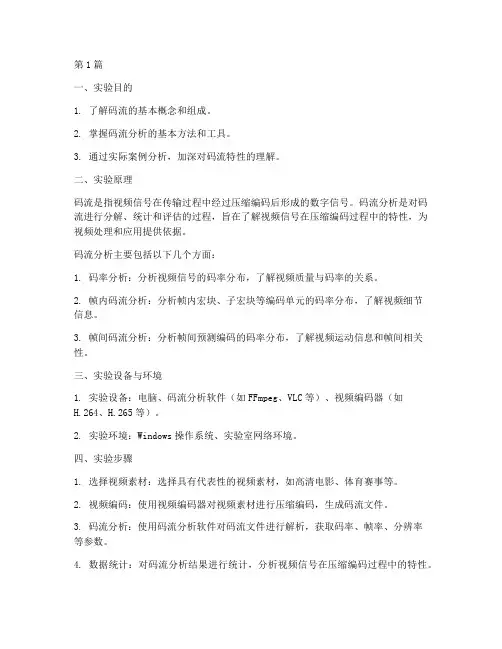

第1篇一、实验目的1. 了解码流的基本概念和组成。

2. 掌握码流分析的基本方法和工具。

3. 通过实际案例分析，加深对码流特性的理解。

二、实验原理码流是指视频信号在传输过程中经过压缩编码后形成的数字信号。

码流分析是对码流进行分解、统计和评估的过程，旨在了解视频信号在压缩编码过程中的特性，为视频处理和应用提供依据。

码流分析主要包括以下几个方面：1. 码率分析：分析视频信号的码率分布，了解视频质量与码率的关系。

2. 帧内码流分析：分析帧内宏块、子宏块等编码单元的码率分布，了解视频细节信息。

3. 帧间码流分析：分析帧间预测编码的码率分布，了解视频运动信息和帧间相关性。

三、实验设备与环境1. 实验设备：电脑、码流分析软件（如FFmpeg、VLC等）、视频编码器（如H.264、H.265等）。

2. 实验环境：Windows操作系统、实验室网络环境。

四、实验步骤1. 选择视频素材：选择具有代表性的视频素材，如高清电影、体育赛事等。

2. 视频编码：使用视频编码器对视频素材进行压缩编码，生成码流文件。

3. 码流分析：使用码流分析软件对码流文件进行解析，获取码率、帧率、分辨率等参数。

4. 数据统计：对码流分析结果进行统计，分析视频信号在压缩编码过程中的特性。

5. 结果分析：结合视频信号特性，分析视频质量与码率、帧率、分辨率等因素的关系。

五、实验结果与分析1. 码率分析通过码流分析软件，获取视频素材的码率分布如下：- 平均码率：1000 kbps- 码率峰值：2000 kbps- 码率谷值：500 kbps分析：视频素材的平均码率为1000 kbps，峰值码率为2000 kbps，谷值码率为500 kbps。

这说明视频素材在压缩编码过程中，存在一定程度的码率波动。

2. 帧内码流分析通过码流分析软件，获取视频素材帧内宏块的码率分布如下：- 平均码率：600 kbps- 码率峰值：1000 kbps- 码率谷值：300 kbps分析：视频素材帧内宏块的平均码率为600 kbps，峰值码率为1000 kbps，谷值码率为300 kbps。

码流分析仪使用及故障分析

码流分析仪使用及故障分析

主要内容
一、TS流的重要测试指标 二、BTA-P100简介 三、BTA-P100功能模块 四、故障分析
三、BTA-P100功能模块
信道接口选择
有线信号参数设置，且能看见QAM信号的重要指标
基本信息功能模块，信息内容包括传输速率、视音频带宽、节目列表、PID数量、网络名称等
如果没有一级错误，则表示该TS流没 有丢包也无其他重大异常
节目信息功能模块，包括节目业务的提供者和节目业务类型的描述等
带宽信息功能模块，根据码流中存在的各种类型的PID做完整的带宽统计
一个完整的播出码流必须含有PSI/SI的PID(主要包括PAT、CAT、PMT、NIT、BAT/SDT、EIT、 TDT)以及PSI/SI信息所描述的PID，有效成分的PID值必须与PSI信息里描述的值一致
当节目出现马赛克或声画不同步时，判断和单个TS流业务一样。
• 谢谢
பைடு நூலகம்
PSI/SI功能模块，对各种表的完整显示，深入到最底层的描述字
分析各个PSI/SI表格的具体内容，这个功能很重要。如果前端SI信息有变化， 可以通过它来看实际更新情况；也可以通过这个模块分析PSI信息里描述的 PID与实际的PID是否一致，加扰节目是否有加扰描述等。
主要内容
一、TS流的重要测试指标 二、BTA-P100简介 三、BTA-P100功能模块 四、故障分析
主要内容
一、TS流的重要测试指标 二、BTA-P100简介 三、BTA-P100功能模块 四、故障分析
二、BTA-P100简介
BTA-P100码流分析仪是蓝拓扑研制的袖珍型码流分析仪，体积仅为160×11 4×33(mm)，通过USB接口与笔记本电脑相连，即可进行实时和离线分析

码流分析仪介绍

码流分析仪介绍
连续计数错误：TS包头中的连续计数器是为了随着每 个具有相同 PID的 TS包的增加而增加，为解码器确定 正确的解码顺序。TS包头连续计数不正确，表明当前 传输流有丢包、包重叠、包顺序错现象，会导致解码 器不能正确解码。

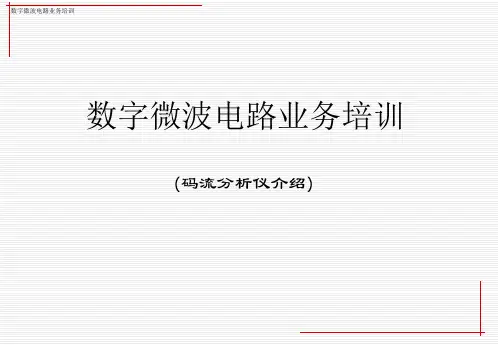

数字微波电路业务培训
第一错误等级（三）
PMT 错误：节目映射表 PMT 标识并指示了组成每路 业务的流的位臵,及每路业务的节目时钟参考（PCR） 字段的位臵。PMT 错误包括标识 PMT 的 PID 没有达 到至少 0.5 s 出现一次，或者所有包含PMT 表的 PID的包的包头中的加密控制段不为 0。PMT 被加密， 则解码器无法搜索到相应节目；PMT 超时，影响解码 器切换节目时间。 PID错误：检查是否每一个 PID都有码流，没有 PID 就不能完成该路业务的解码。
四、THALES码流分析仪的监测
1. 2. 3. 4. 5. 6. SUMMARY TR101 290 PROGRAM TS Stat Structure Logs 概要 DVB标准 节目信息 TS流统计 传输流表结构 日志
数字微波电路业务培训
登 陆 界 面
数字微波电路业务培训

概 要
数字微波电路业务培训
CRC错误 PCR间隔错误
PCR非连续标志错
PCR抖动错误 PTS错误 TS包加扰错 CAT错误
视音频不同步或图象颜色丢失
视音频不同步或图象颜色丢失 音视频不同步 只对加扰节目有影响，为轻微错误 无法正确处理CA信息，为轻微错误
数字微波电路业务培训
级别
错误类型
接收端现象
NIT ID 错误
三 级 错 误
NIT间隔错误
NIT其他错误 SI重复率错 缓冲器错 非指定PID错 SDT ID错 SDT当前间隔错 SDT其他间隔错 EIT ID 错 EIT当前间隔错 EIT其他间隔错 EIT PF错 RST 错误 TDT错误 空缓冲器错误 数据延迟错误

浅谈IP组网模式的数字电视前端故障分析及处理

浅谈IP组网模式的数字电视前端故障分析及处理
科技 论坛
・ ４ ３・
浅谈 Ｉ Ｐ组 网模 式 的数 字电视前端 故 障分析及处理
楚飞舟

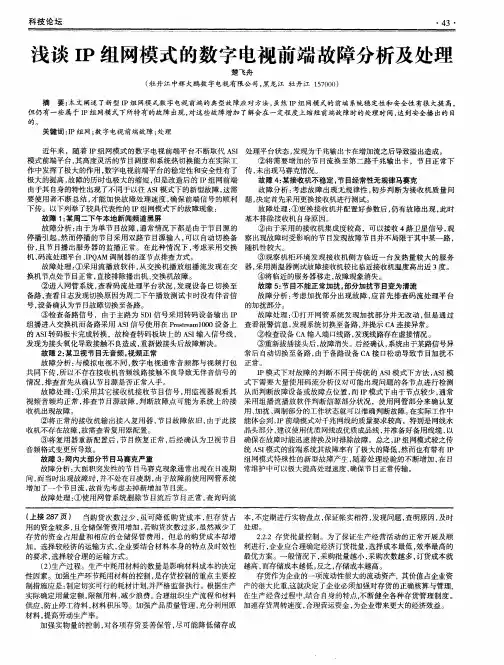

（ 牡丹江 中辉大鹏数 字电视有 限公 司， 黑龙江 牡丹江 １ ５ ７ ０ ０ ０ ） 摘 要： 本文阐述 了新 型 Ｉ Ｐ组网模 式数 字电视前端的典型故障应对方法 ， 虽然 Ｉ Ｐ组 网模式 的前端 系统稳定性和安全性有很大提 高， 但仍有一 些属 于 Ｉ Ｐ组 网模 式下所特有的故障 出现 ， 对这 些故 障增加 了解会在一定程度 上缩短前 端故 障时的处理时间， 达到安全播 出的 目
的。
关键词 ： Ｉ Ｐ组网； 数字电视 前端故障； 处理
Hale Waihona Puke 近年来 ，随着 Ｉ Ｐ组 网模式 的数字 电视前 端平 台不断取代 Ａ Ｓ Ｉ 处理平 台状态 ， 发 现为千兆输 出卡在增加 流之后导致溢 出造成。 模式前端平 台 ， 其高度灵活的节 目调度和系统热切换能力在实 际工 ②将 需要增加 的节 目流 换至第二路 千兆输 出卡 ，节 目正 常下 作 中发挥 了极大 的作用 ， 数 字电视前 端平 台的稳定性和安全性有 了 传 ， 未出现马赛克情况 。 极大 的提 高 ， 故 障的历 时也极 大的缩短 ， 但是改造后 的 Ｉ Ｐ组 网前端 故障 ４ ： 某接收 机不 稳定 ， 节 目经 常性无规律马赛克 由于其 自身 的特性 出现 了不 同于 以往 Ａ Ｓ Ｉ 模式下 的新 型故 障 ， 这需 故障 分析 ： 考虑故 障出现无规 律性 ， 初步判断为 接收机质量 问 要使 用者不断 总结 ， 才ｉ ｌ ｌ ｌ 快故障处理 速度 ， 确保 前端信号 的顺利 题 ， 决定首先采用更换接收机进行测试。 下传 。以下列举 了较具代表性的 Ｉ Ｐ组网模式下的故障现象 ： 故障处理 ： （ Ｄ 更换接收机并配置好参数后 ， 仍有 故障出现 ， 此 时 故障 １ ： 某周二下午本地 新闻频道 黑屏 基本排除接收机 自身原 因。 故障分 析 ： 由于为单节 目故 障 ， 通 常情况下都是 由于节 目源的 ② 由于采用的接收机集成度较高 ，可 以接 收 ４ 路卫 星信号 ， 观 停播 引起 ， 然 而停播 的节 目采 用双路节 目源 输入 ， 可以 自动切换 备 察出现故 障时受影 响的节 目发现故障节 目并不局限于其 中某一路 ， 份， 且节 目播 出服务器的监播 正常 。在此种 情况下 ， 考虑采用交 换 随机性较大。 机、 码流处理平 台 、 Ｉ Ｐ Ｑ ＡＭ调制器 的逐节点排查方式 。 ③ 观察机 柜环境发 现接收机侧方 临近一 台发 热量较大 的服务 故障处理 ： ①采用 流播放软件 ， 从交换 机播放组播 流发现在 交 器 ， 采用测温器测试故障接收机较比临近接收机温度 高出近 ３ 度。 换机节点处节 目正常 ， 直接排除播出机 、 交换机故 障。 ④将 临近的服务器移走 ， 故 障现象消失。 ②进人 网管 系统 ， 查看码流处理平 台状况 ， 发现设 备已切换 至 故障 ５ ： 节 目不能正常加扰， 部分加扰节目变为清流 备路 ， 查看 Ｅ ｌ 志发现切换原 因为周二下午播放测试卡时没有伴音信 故 障分析 ： 考 虑加扰部分 出现故障 ， 应首先排 查码流处 理平 台 号， 设备确认为节 目故障切换至备路 。 的加扰部分 。 ③ 检查备路信号 ，由于主路 为 Ｓ Ｄ Ｉ 信 号采用转码设 备输 出 Ｉ Ｐ 故 障处理 ： ① 打开网管系统发 现加扰部分并 无改动 ， 但是 通过 组 播进 入交换机而备路采用 Ａ Ｓ Ｉ 信号使用 在 Ｐ ｒ ｏ ｓ ｔ ｒ ｅ ａ ｍ １ ０ ０ ０ 设备上 查看报警信息 ， 发 现系统切换至备路 ， 并提示 Ｃ Ａ连接异 常。 的Ａ Ｓ Ｉ 转码板卡完成转换 ，故检查转码板块 上的 Ａ Ｓ Ｉ 输入 信号线 ， ②检查设备 Ｃ Ａ输入端 口线路 ， 发现线路存在虚接 隋况。 发现为接头 氧化导致接触不 良造成 ， 重新做接头后故障解决 。 ⑧重新拔插接头后 ， 故障消失。后经确认 ， 系统 由于某路信号异 故 障 ２： 某卫视节 目无音频 ， 视频正常 常后 自 动切换 至备 路 ， 由于备路设备 Ｃ Ａ接 口松动导致节 目加扰不 故 障分析 ： 与模 拟 电视不 同 ， 数 字电视通常音频 都与视频 打包 正 常 。 共 同下传 ， 所 以不存在接 收机音频线路接触不 良导致无伴音信号 的 Ｉ Ｐ模式下 对故障 的判断不 同于传 统的 Ａ Ｓ Ｉ 模式下方法 ， Ａ Ｓ Ｉ 模 情况 ， 排查首先从 确认节 目源是否正常人手 。 式下需要 大量使用码流 分析 仪对可能出现 问题 的各 节点进行检 测 故 障处 理 ： ① 采用其它接 收机接收节 目信号 ， 用 监视器 观看其 从而判断故障设备或故 障点位置 ， 而Ｉ Ｐ模式下 由于节点较少 ， 通 常 视频音频 均正常 ， 排查节 目源故障 ， 判断故 障点 可能为系统上 的接 采用组播 流播放软件判断信 源部分状况 ，使用 网管部 分来确认 复 收 机 出现 故 障 。 用、 加扰 、 调制部分 的工作状态就可以准确判 断故 障。 在实际工作 中 ②将正 常的接收机输 出接入 复用器 ， 节 目故 障依 旧， 由于此 接 能体会到 ， Ｉ Ｐ 前端模式对千兆网线 的质量要求较高 ， 特别是 网线水 收机不存在故障 ， 故需查看复用器配置 。 晶头部分 ， 建议使用优质网线或优质成 品线 ， 并准备好备用线缆 ， 以 ③将复用器 重新配置后 ， 节 目恢 复正常 ， 后经确 认为卫视节 目 确 保在故 障时能迅速替换及时排除故障。总之 ， Ｉ Ｐ组网模式较之传 音频格式变更所导致 。 统Ａ Ｓ Ｉ 模式 的前端系统其故障率有了极大 的降低 ， 然而也有带有 Ｉ Ｐ 故障 ３ ： 网内大部分节 目马赛克严重 组 网模式特殊 性的新型故障产生 ， 随着处理经验 的不断增加 ， 在日 故障分析 ： 大面积突发性的节 目马赛克现象通 常出现在 日凌期 常维护 中可 以极大提高处理速度 ， 确保节 目正常传输 。 间， 而 当时 出现故障时 ， 并不处在 日 凌期 ， 由于故障前使用 网管系统 增 加了一个 节 目流 ， 故首先考虑去掉新 增加节 目流。 故障处理 ： ①使用 网管系统删除节 目流后节 目正 常 ， 查询码 流 （ 上接 ２ ８ ７页 ） 当购货 次数过 少 ， 虽可 降低购 货成 本 ， 但存 货 占 本 ， 不定期进行实物盘点 ， 保证帐实相符 ， 发现 问题 ， 查明原因 ， 及 时 用 的资金较 多 ， 且仓储保管费用增加 ， 若 购货 次数 过多 ， 虽然减少 了 处 理 。 存 货的资金 占用 量和相应 的仓储 保管费用 ，但 总的购 货成本却增 ２ ． ２ ． ２存货批量控制 。为 了保证生产经营 活动 的正常开展及顺 加 。选择较 经济 的运输方式 ， 企业要结合材料本身 的特点及 时效性 利进行， 企业应合理确定经济订货批量， 选择成本最低， 效率最高的 的要求 ， 选择较合理的运输方式。 最优方案 。一般情况下 ， 采购批量越小 ， 采购 次数越 多 ， 订货成本就 （ ２ ） 生产过程 。生产中耗用材料的数量是影响材料成本 的决定 越高 ， 而存储成本越低 ， 反之 ， 存储成本越高 。 性 因素 。加强生产环节耗用材料的控制 ， 是存货控制的重点主要控 存货作为企业的一项 流动 很大 的流动资产， 其价值 占企业资 制措施应是 ： 制定切实可行的耗材计划， 并严格监督执行 。 根据生产 产 的很大 比重， 这就决定 了企业必须加强对存货 的正确核算与管理， 实 际确定用量定额 ， 限额用料 ， 减少浪费。 合理组织生产流程和材料 在生产经 营过程 中， 结 合 自身的特点， 不断健全各种存货管 理制度 。 供应 ， 防止停工待料 ， 材料积压等 。加强产 品质量管理 ， 充分利用原 加速存货周转速度 ， 合理营运资金 ， 为企业带来更 大的经济效益 。 材料 ， 提高劳动生产 率。 加强 实物量 的控制 ， 对各项存货 妥善保管 ， 尽 可能降低储 存成

[ts码流分析]ETSITR101290监测的三种级别错误

[ts码流分析]ETSITR101290监测的三种级别错误

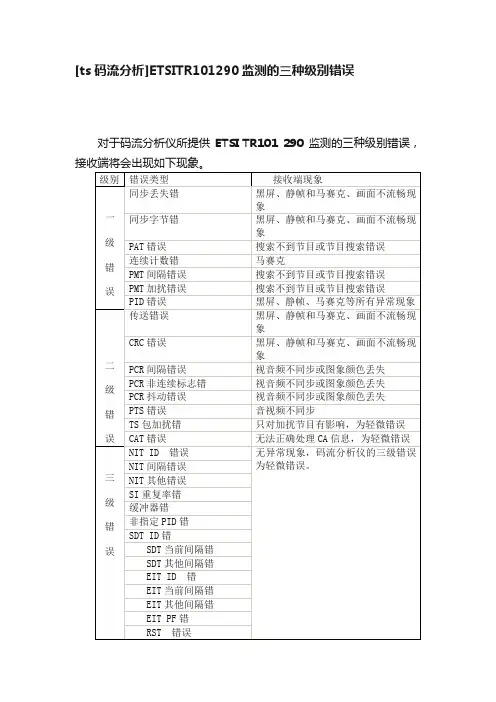

[ts码流分析]ETSITR101290监测的三种级别错误对于码流分析仪所提供ETSI TR101 290监测的三种级别错误，接收端将会出现如下现象。

TR101-290: DVB 系统测量标准TR101-290: DVB 系统测量标准。

TR 101-290 定义的三个优先级，是码流监测的一项主要内容。

通过这三个优先级的监测，可以检验被监测的码流是否符合MPEG-2 和DVB标准。

这三个优先级都包含许多不同的参数。

PSI/SI: 数字电视业务信息,由PSI和SI两部分构成。

PSI是MPEG-2规定的，它由PAT、PMT、CAT和NIT 4个表构成，其中PAT、PMT 表最为重要。

SI是DVB标准规定的，它由BAT、SDT、EIT、RST、TDT、TOT、ST、SIT和DIT 9个表构成，其中 BAT、SDT、EIT 和 TDT 是强制性的。

PSI/SI 由“表”和“描述符”构成。

表是PSI/SI 的基本结构，针对特定用途，PSI/SI 中规定了一系列表来实现它；表由变量和描述符组成。

描述符提供了更多的描述功能。

星座图: 星座显示是矢量示波器显示的数字等价形式，它可显示 QAM 信号的同相(I)分量和正交(Q)分量。

符号是一个特定调制系统中所传输的最小信息成分。

对于 QAM-64，一个符号代表 6 个位，在图上绘制为一个点。

BER位误码率:位误码率是发生误码的位数与传输的总位数之比。

MER:调制误差比, MER 将接收符号(代表调制图案中的一个数字值)的实际位置与其理想位置进行比较。

当信号质量降低时，接收符号距离理想位置更远，MER 测量值将会减小。

EVM:误差矢量幅度, EVM测量类似于 MER，但表达形式不同。

EVM 表达为 RMS 误差矢量幅度与最大符号幅度的百分比值。

信号缺陷增加时，EVM 将会增大，而 MER 则会减小。

EVM 是在IQ(同相与正交)星座图上检测到的载波与其理论上的准确位置之间的距离，是“误差信号矢量”与“最大信号幅度”之比，表达为 RMS 百分比值。

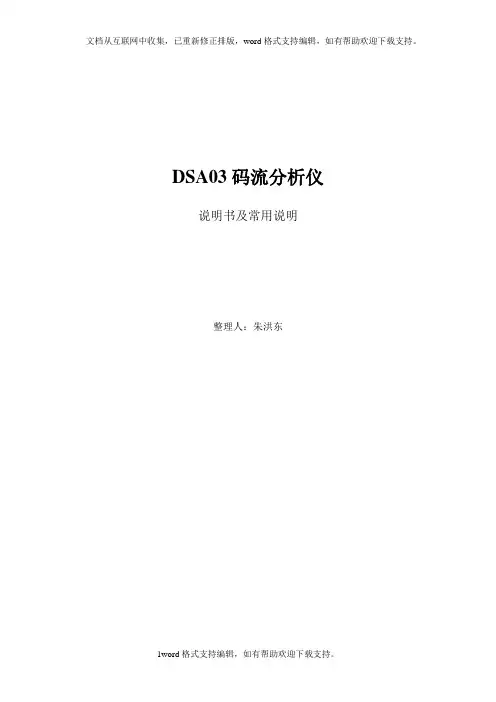

DSA03码流分析仪说明书

DSA03码流分析仪说明书

DSA03码流分析仪说明书及常用说明整理人：朱洪东目录DSA03码流分析仪....................................................................... 错误!未定义书签。

目录............................................................................................ 错误!未定义书签。

一．软件操作 ............................................................................. 错误!未定义书签。

1.1离线分析操作 ...................................................................... 错误!未定义书签。

1.2基本信息 ............................................................................ 错误!未定义书签。

1）传送流的数据结构 .......................................................... 错误!未定义书签。

2）传送流的传输速率 .......................................................... 错误!未定义书签。

3）传送流的传输状况 .......................................................... 错误!未定义书签。

4）查看PAT表基本信息 ..................................................... 错误!未定义书签。

泽华园 码流分析仪 说明书

泽华园 码流分析仪 说明书

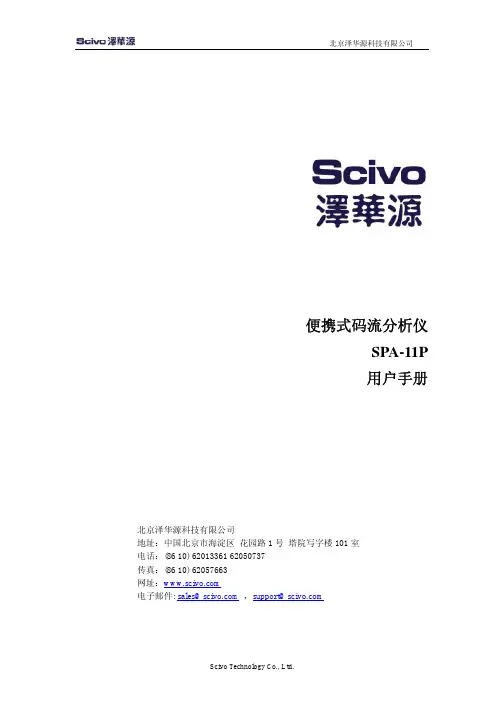

便携式码流分析仪SPA-11P用户手册北京泽华源科技有限公司地址：中国北京市海淀区花园路1号塔院写字楼101室电话：(86 10) 62013361 62050737传真：(86 10) 62057663网址：电子邮件: sales@，support@安装指南 (4)1．介绍 (4)1．1．安全事项 (4)1．2．配件清单检查 (4)2．设备放置准备 (4)2．1．机械要求 (4)2．2．环境要求 (5)2．3．电气要求 (5)2．4．计算机要求 (5)3．设备安装 (6)3．1．软件安装 (6)3．2．线缆连接 (6)接口和指示灯 (7)1．接口 (7)2．指示灯 (7)操作指南 (8)1．配置IP地址 (8)1．1．设置超级终端 (8)1．2．连接和配置IP地址 (8)1．2．1 通过超级终端配置设备IP地址 (8)1．2．2 通过软件直接更改设备IP地址 (9)2．运行操作 (9)2．1．连接和上电 (9)2．2．软件使用提示 (10)2．2．1．使用提示 (10)2．2．2．工具栏介绍 (10)2．3．软件使用 (11)2．3．1. ASI实时分析及RF实时分析（可同时录入） (14)2．3．1．1 基本信息界面 (16)2．3．1．2 错误报警和分析 (17)2．3．1．3 错误日志 (18)2．3．1．4 PCR (19)2．3．1．5 PSI/SI信息监测 (20)2．3．1．6 EPG全览 (21)2．3．1．7 EPG详情 (22)2．3．1．8 视音频的解码 (23)2．3．2.单独录入 (24)2．3．3．TS文件直接播发 (26)2．3．4．实时分析时，码流触发录入 (26)2．3．5．TS文件分析 (27)2．3．5．1 TS基本信息监测窗口 (27)2. 3．5．2 TS文件截取 (29)技术指标 (30)ASI接口 (30)射频接口 (30)高速以太网接口 (30)串行接口 (30)注意事项 (31)安装指南1．介绍本文档介绍安装SPA-11P的必要步骤。

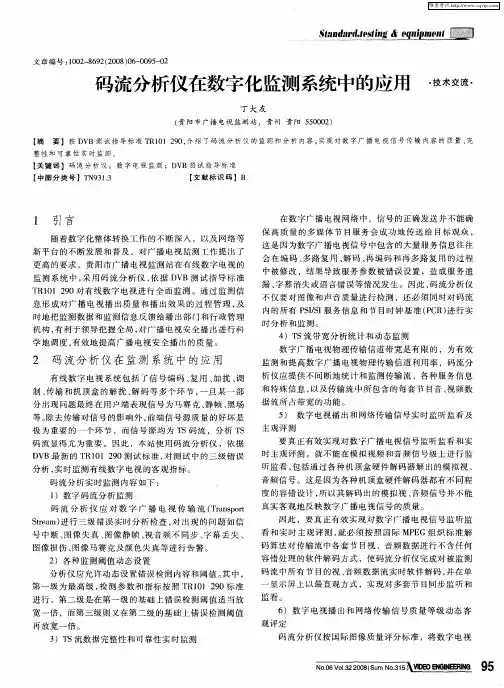

码流分析仪在数字化监测系统中的应用

码流分析仪在数字化监测系统中的应用
码 流 显得 尤 为重 要 。因 此 ，本 站 使 用 码 流 分 析 仪 ，依 据 Ｄ Ｂ最 新 的 Ｔ ０ ９ Ｖ Ｒ１ １２ ０测 试 标 准 ， 测 试 中 的 三 级 错 误 对 分 析 ， 时监 测 有 线 数 字 电视 的客 观指 标 。 实 码 流 分 析 实 时监 测 内 容 如 下 ： １ ）数 字 码 流 分 析监 测
息形成对 广播 电视播 出质量 和播 出效果 的过 程管理 ， 及
时地把监测数据和监测信 息反馈给播 出部 门和行政管理
机 构 ， 利 于 领 导 把 握 全 局 ， 广 播 电 视 安 全 播 出进 行 科 有 对
内的所有 Ｐ Ｉ Ｉ Ｓ／ 服务信 息和节 目时钟 基准 （ Ｃ ） Ｓ Ｐ Ｒ 进行实
时分 析 和 监 测 。
学地调度 ， 有效地提高广播 电视 安全播出 的质量 。
４ Ｓ流 带 宽 分 析统 计 和 动 态 监 测 ）Ｔ
数字广播 电视 物理传输信道带宽是有 限的 ，为有效 监测 和提高数字广播 电视物理传输信 道利用率 ，码流分
析仪应提供 不问断地统计和监测传输 流 、各 种服务信息
一
图像损伤 、 图像马赛克及 颜色失真等进行告警 。 ２ ）各种监测 阈值动态设 置 分析仪应允许动态设 置错 误检测 内容和 阈值 。 中 ， 其 第一级为 最高级 ， 检测参数 和指标 按照 Ｔ １ １ ２ ０标准 Ｒ ０ ９ 进行 ，第二级是在第一 级的基础上错误检测 阈值适 当放
保 高质量 的多媒体 节 目服 务会成 功地传送 给 目标观众 ， 这是 因为数字广播 电视信号 中包含的大量服务信息往往 会 在编码 、 多路复 用 、 解码 、 再编码 和再 多路复 用的过 程 中被修 改 ，结果导致服务参数被错误 设置 ，造成服务遗 漏、 字幕消失或语 言错误等情 况发 生。因此 ， 码流分析仪

[ts码流分析] ETSI TR101 290监测的三种级别错误-推荐下载

[ts码流分析] ETSI TR101 290监测的三种级别错误-推荐下载

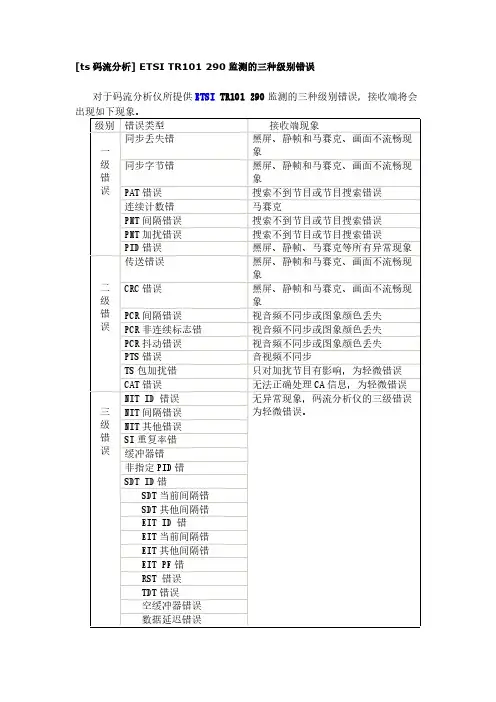

[ts 码流分析] ETSI TR101 290监测的三种级别错误对于码流分析仪所提供ETSI TR101 290监测的三种级别错误，接收端将会出现如下现象。

级别错误类型接收端现象同步丢失错黑屏、静帧和马赛克、画面不流畅现象同步字节错黑屏、静帧和马赛克、画面不流畅现象PAT 错误搜索不到节目或节目搜索错误连续计数错马赛克PMT 间隔错误搜索不到节目或节目搜索错误PMT 加扰错误搜索不到节目或节目搜索错误一级错误PID 错误黑屏、静帧、马赛克等所有异常现象传送错误黑屏、静帧和马赛克、画面不流畅现象CRC 错误黑屏、静帧和马赛克、画面不流畅现象PCR 间隔错误视音频不同步或图象颜色丢失PCR 非连续标志错视音频不同步或图象颜色丢失PCR 抖动错误视音频不同步或图象颜色丢失PTS 错误音视频不同步TS 包加扰错只对加扰节目有影响，为轻微错误二级错误CAT 错误无法正确处理CA 信息，为轻微错误NIT ID 错误NIT 间隔错误NIT 其他错误SI 重复率错缓冲器错非指定PID 错SDT ID 错SDT 当前间隔错SDT 其他间隔错EIT ID 错EIT 当前间隔错EIT 其他间隔错EIT PF 错RST 错误TDT 错误空缓冲器错误三级错误数据延迟错误无异常现象，码流分析仪的三级错误为轻微错误。

（1）传送码流同步丢失：连续检测到连续 5 个正常同步视为同步，连续检测到 2 个以上不正确同步则为同步丢失错误。

传输流失去同步，标志着传输过程中会有一部分数据丢失，直接影响解码后的画面的质量。

（2）同步字节错误：同步字节值不是 0X47。

同步字节错误和同步丢失错误的区别在于同步字节错误传输数据仍是 188或 204 包长，但同步字头的 0X47被其他数字代替。

这表明传输的部分数据有错误，严重时会导致解码器解不出信号。

（3）PAT 错误：标识节目相关表 PAT 的 PID 为 0x0000，PAT 错误包括标识 PAT 的 PID 没有至少 0.5 s出现一次，或者 PID为 0x0000 的包中无内容，或者 PID为 0x0000 的包的包头中的加密控制段不为 0。

广播电视台监播系统架构及常见故障处理——以四川广播电视台监播系统为例

广播电视台监播系统架构及常见故障处理——以四川广播电视台监播系统为例

IGITCW技术 分析Technology Analysis98DIGITCW2023.07广播电视系统由多个系统组成，如演播室系统、播出系统、总控调度系统、传输系统等，各个系统相互独立，又是组成整个广播系统不可或缺的一部分。

其中，传输系统中的监播系统则起到监测各级信号、录制播出信号的作用，也是技术人员发现故障、处置故障的重要依据。

可以说监播系统是传输系统的眼睛，时刻关注着整个系统的工作状态，是整个系统与技术人员交互最多的环节。

它的工作状态正常与否直接关系到整个安全播出工作的执行情况，所以技术人员一定要保障监播系统正常工作，避免出现因监播系统出现故障误报警，导致技术人员误操作而引起的安全播出事故。

1 系统架构四川广播电视台监播系统采用北京某公司的监播系统，随着广播电视业务的增加分2期建设，于2016年整个系统建设完成并投入使用，可实现对12路ASI 码流信号、4路广播流和32路SDI 信号的多画面显示、码流分析、故障录像存储，整体架构如图1所示。

1.1 系统模块按照具体工作模块，系统主要由四个模块组成。

1.1.1 转码模块将TS 流节目或者SDI 节目以TSoverIP 或者SDIoverIP 流的方式进行转码后输出。

该功能主要通过两个模广播电视台监播系统架构及常见故障处理——以四川广播电视台监播系统为例罗云键（四川广播电视台，四川 成都 610031）摘要：广播电视系统普遍存在一次性投入大，后续改造、运维投入小等问题。

随着设备使用时间越来越长，故障率也在逐年增加，运维人员只有对系统架构非常熟悉，对常见的技术故障能够及时处置，才能保障广播电视节目安全播出。

文章以四川广播电视台监播系统为例，探究了广播电视台监播系统的架构及常见故障的处置，以期能为运维人员提供一些系统维护的经验。

关键词：监播系统；故障处置；安全播出doi：10.3969/J.ISSN.1672-7274.2023.07.030中图分类号：TN 948.1 文献标志码：B 文章编码：1672-7274（2023）07-0098-03Architecture and Common Fault Handling of Broadcasting and TelevisionStation Monitoring System-- Taking Sichuan Broadcasting and Television Station Monitoring System As an ExampleLUO Yunjian(Sichuan Radio and Television Station, Chengdu 610031, China)Abstract: Broadcasting and television systems generally have problems such as high one-time investment and low investment in subsequent renovation and operation and maintenance. As the equipment is used for longer and longer, the failure rate is also increasing year by year. Only by being very familiar with the system architecture and being able to promptly handle common technical faults can operation and maintenance personnel ensure the safe broadcasting of radio and television programs. The article takes the monitoring system of Sichuan Broadcasting and Television Station as an example to explore the architecture and common troubleshooting of the monitoring system, in order to provide some experience in system maintenance for operation and maintenance personnel.Key words: broadcasting monitoring system; fault handling; safe broadcasting作者简介：罗云键（1985-），男，汉族，四川南充人，中级工程师，研究生，研究方向为广播电视。

便携式IPTV测试仪TS码流解析的实现

便携式IPTV测试仪TS码流解析的实现

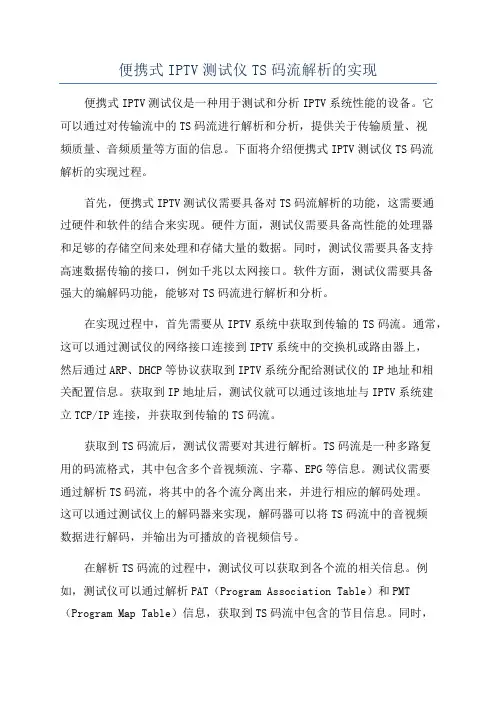

便携式IPTV测试仪TS码流解析的实现便携式IPTV测试仪是一种用于测试和分析IPTV系统性能的设备。

它可以通过对传输流中的TS码流进行解析和分析，提供关于传输质量、视频质量、音频质量等方面的信息。

下面将介绍便携式IPTV测试仪TS码流解析的实现过程。

首先，便携式IPTV测试仪需要具备对TS码流解析的功能，这需要通过硬件和软件的结合来实现。

硬件方面，测试仪需要具备高性能的处理器和足够的存储空间来处理和存储大量的数据。

同时，测试仪需要具备支持高速数据传输的接口，例如千兆以太网接口。

软件方面，测试仪需要具备强大的编解码功能，能够对TS码流进行解析和分析。

在实现过程中，首先需要从IPTV系统中获取到传输的TS码流。

通常，这可以通过测试仪的网络接口连接到IPTV系统中的交换机或路由器上，然后通过ARP、DHCP等协议获取到IPTV系统分配给测试仪的IP地址和相关配置信息。

获取到IP地址后，测试仪就可以通过该地址与IPTV系统建立TCP/IP连接，并获取到传输的TS码流。

获取到TS码流后，测试仪需要对其进行解析。

TS码流是一种多路复用的码流格式，其中包含多个音视频流、字幕、EPG等信息。

测试仪需要通过解析TS码流，将其中的各个流分离出来，并进行相应的解码处理。

这可以通过测试仪上的解码器来实现，解码器可以将TS码流中的音视频数据进行解码，并输出为可播放的音视频信号。

在解析TS码流的过程中，测试仪可以获取到各个流的相关信息。

例如，测试仪可以通过解析PAT（Program Association Table）和PMT （Program Map Table）信息，获取到TS码流中包含的节目信息。

同时，测试仪还可以通过解析PCR（Program Clock Reference）信息，获取到TS码流的传输时钟参考，用于判断流的同步状态。

除了对TS码流的解析，测试仪还可以对解析后的音视频数据进行质量分析。

通过分析视频数据的码率、帧率、分辨率等参数，测试仪可以评估视频的质量。

TS监测系统(数字电视码流分析系统)毕业设计

TS监测系统(数字电视码流分析系统)毕业设计
附录 1：程序部分代码及实现 ............................. 30 附录 2：外文资料 ....................................... 38 附录 3：中文译文 ....................................... 39
有了数字电视的技术，人们得以开发丰富多彩、眼花缭乱的音视频效果，还 可以进行软件下载、软件维护与升级和数据广播，满足多种个性化需求，可开展 交互业务，实现上网浏览、收发邮件、电视购物、远程教学、远程医疗、股票交 易和信息咨询，可维护节目制作商、网络运营商和合法用户等各方面的权益，可 管理系统中各级的权限等。随着数字电视技术的发展以及三网融合，数字电视将 有更多的发展空间，产生更多、更新的功能，派生大量全新的服务形态。
随着数字电视技术的日渐成熟，我国电视网络的数字化也正在进行中。为了 保证数字电视网络的正常运转和传输质量，必须采取相应的监测设备作为辅助。 码流分析仪就是适应数字电视网络的应用需求而开发的一种码流监测和分析设 备。数字电视系统包括编解码、复用和传输等多个环节，整个过程涉及的技术指 标较多 其中的关键参数影响着数字信号质量和整个系统的稳定性，所以必须对 关键技术参数进行了解和测试。在数字电视系统中。模拟视音频信号按照 MPEG-2 标准经过抽样、量化及压缩编码形成基本码流 ES，基本码流 ES 是不分段的连续 码流。把基本码流分割成段，并加上相应的头文件打包形成打包的基本码流 PES、 PES 包和包之间可以是不连续的。在传输时将 PES 包再分段打成有固定长度 1 88 字节的传输码流 TS。TS 流经系统复用加入 PSI/SI 及加密信息形成多路节目传输 流。最后根据传输途径的不同采用对应的调制方式及上变频形成射频信号在 HFC 网中传输。在用户终端经解码恢复模拟音视频信号。在数字电视系统中，TS 码 流参数和系统传输网络参数是需要了解和测试的重点内容。

松下dvcpro 50m数字录像机故障的分析与维护

松下dvcpro 50m数字录像机故障的分析与维护

测量 值 33 777 110
79 49 94 30 523
335 336 37 62 108 170 170 39．04
DvB标准 ±5 00
25 ～50 0 25 ～50 0
0～4 0 ±5 00 25 ～50 0 25 ～50 0 0～4 0 ±5 00 25 ～50 0 25 ～50 0 0～4 0
HZ的 抽样 方式 。 1． 2交织处理 交织处理的目的是
将～ D变换后的 数字信 号中信息量大的图象和 信息量小的图象打乱混 合，获得均匀的信息量。 经过交织处理后，如出 现突发误码比如磁鼓堵 塞，误码将分布在整个 画面上，减少对图像质 量影 响。
1． 3去交织处理 经压缩后的数据宏 块，在记录到磁带以前， 再将 按被压缩前的 原图象位置恢复排列的、T1导柱就在磁鼓边上，决定磁带 入口 和出口 方向， 特别重 要，如 果不到 位，图 象组左 方和右 方 会出现马赛克，同时会影响线性，后面还会详细介绍如何进 行LI STA线性调整。在实践中，先确认S1、T1导柱位置，如果 不到位，必须予以更换。
当磁带手动穿退带正常，这时我们就可以进行带电测 试。 将试机 带放 入，进 行重放 和快 进快倒 测试， 同时 还要用 张 力规进行张力测试，这些方法都和传统录像机维修较一致， 就不展开叙述。
2．1．2 RF波形
图1
二、维修 与调整篇 数字录像机是精密的电子机械设备，使用一段时间后， 要对机械的磨损和电路的基准进行维护和确认。否则，就会 出现各种故障。 在实践过程中，真正遇到电路板中数字处理电路出现故 障的。情况较少。往往是由于大规模处理DSP芯片管脚虚焊 造成。由 于DSP芯片管脚 众多，而且大都 采用表面封装工 艺，必须采用BGA焊台等特殊处理工艺予以解决，这里就不 展开说明。常见的还是机械和相关的电脑数据引起的故障。 我们以松下AJ —D930 50M数字录像机为例，来说明如何针 对故 障进 行分析 与处 理，同 时介 绍相应 机械 和电脑 调整 。 2．1机械维 护与调 整 2．1．1机芯

异常码流分析及应对措施

异常码流分析及应对措施

在图1中，视、音频和数据进入编码器按照一定的格式进行编码，输出视频ES流、音频ES流、数据ES流。

这些基本码流（ES流）还不能进行传输和发送，还需要对视频ES流、音频ES流和其他数据ES流经过打包器打包并插入包头等信息，打成一个又一个视频PES包、音频PES包和数据PES 包，这些PES包称为打包基本码流或打包基本流PES，PES包的结构长度不是固定的，是可以变化的。

PES包的包头中包含当前PES包重要信息，这个信息用来识别PES包是视频还是音频数据。

在PES包中还须插入显示时间标签（PTS）、解码时间标签（DTS），便于解码器正确解码和显示相应的内系统复用是为了便于存储和传送码流。

PS流称为节目流，它是用来传输或保存一套节目的编码数据，它将一个或几个打包的视频或音频和数据的PES 流同一个基准时钟（PCR）送入节目复用器进行时分复用，按一定的格式先后顺序组成单一的数据码流，在这些PES流前加上解码时所需的包头信息。

为了进行纠错，在包的后部加上循环冗余检验码（CRC）。

PS流包的长度是可变的，抗误码能力低，适用于较小环境，传输单套节目的数据存储、制作等。

TS流由一个或多个PES包组成，这些PES流可以只有一个公共的时钟基准（PCR），也可以是几个独立的时钟基准。

TS码流由TS组成，包的图１　ＭＰＥＧ－２系统复用原理结构框图图２　ＴＳ流结构示意图２　ＭＰＥＧ－２节目特定信息表在数字电视系统中，一个频道对应一个TS码流。

如果在TS码流中没有引导信息，解码系统无法正常解码，为此MPEG-2专门定义了节目特定信息PSI,用于为接收机提供节目选择和控制的信息，自动设置和引导接收进行解码，PSI通过复用器复用时插入到TS码流中，用PID进行识别。

MPEG-2标准规定了几种PSI表：节目关映射表（PMT:Program Map Table）描述单路节目的复用信息；节目关联表（PAT:Program Association Table）描述多路节目的复用信息；网络信息表（NIT:Network Information Table）描述多组传送流和传统输网络的相关信息；条件接收表（CAT:Conditional Access Table）描述条件接收系统的相关信息。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

“未知类型”表示该PID成分并没有在PSI/SI信 息里有所定义,但实际码流里存在该PID
音视频信息功能模块，此模块提供对视频、音频信息的基本分析
只列出PMT里描述的音视频信息
如果是透明节目则能看见相应视频的编 码信息，若是加扰节目则该项为灰色
复用结构功能模块，三级树型图表，指出多路节目的复用情况，包含视、音频及PCRPID等信息
主要内容
一、TS流的重要测试指标 二、BTA-P100简介 三、BTA-P100功能模块 四、故障分析
三、BTA-P100功能模块
信道接口选择
有线信号参数设置，且能看见QAM信号的重要指标
基本信息功能模块，信息内容包括传输速率、视音频带宽、节目列表、PID数量、网络名称等
如果没有一级错误，则表示该TS流没 有丢包也无其他重大异常
1.3理想解码器缓冲区
•
MPEG-2相关协议里提出了理想解码器的模型，在解码器模型 中，定义了上溢、下溢和清空3种缓冲区错误。这些缓冲区错误主 要是由于各缓冲区尺寸和输入输出速率不匹配造成的。在实际的硬 件电路设计中，并非所有的缓冲区都按照理想解码器的模型来设计， 但是根据理想解码器模型，可以对码流的速率匹配问题进行标准化 的分析，防止实际接收机因为码流的时钟问题而产生错误。
主要内容
一、TS流的重要测试指标 二、BTA-P100简介 三、BTA-P100功能模块 四、故障分析
二、BTA-P100简介
BTA-P100码流分析仪是蓝拓扑研制的袖珍型码流分析仪，体积仅为160×11 4×33(mm)，通过USB接口与笔记本电脑相连，即可进行实时和离线分析
主要功能： MPEG解码功能 实时分析，即刻接收、即刻分析，最大速率120Mbps 具有信道监测功能 DVB－C口可监测：误码率、错误包数、调制误差率、载噪比、信道功率等参数 DVB/MPEG-2 TS流全面分析，集实时分析和离线分析于一体 支持分析结果的保存、恢复、预览和打印功能 可使分析点和测试点分离，可让工程师在局域网中的各个网络节点看到分析结果， 并可进行码流记录 输入接口：DVB SPI、ASI接口、DVB-S/DVB-C/DVB-T射频接口，即将推出D MB－T、ATSC
四、故障分析
4.1 单TS流业务（ASI解码器业务） 该业务出现播出故障很容易判断，因为单个TS流解码只需要PSI信息即可还原。 所以当节目出现黑屏时，无外乎检查以下几个方面： ⑴信源是否正常； ⑵码流里的PID信息是否与PSI信息描述的一致，带宽是否正常； ⑶如果是加扰节目， CAT和EMM信息是否正常，ECM信息是否正常。 当节目出现马赛克或声话不同步时： ⑴检查该码流290信息有无一级报错； ⑵检查PCR是否正常，缓冲器模型有无溢出报警； 适用业务：VTP节目下传、卫星机接收机、节目互换等
有效带宽峰值不能超过38M，最好低于 37M
Ts id值是否与你规划的一致
该项可以检查码流里各个业及TR101290的三级检错和具体事件的描述等信息
看具体哪套节目的PMT
任何一项 出现错 误，均影 响节目的 正常接收
选中相应的报警项查看具体的报警信息
码流分析仪使用及故障分析
四川省广播电视网络公司 技术部
前言
•
一般情况下一个播出码流出现任何异常我们都能从码流分析仪 找出蛛丝马迹，发现出现问题的原因，这就要求我们对MEPG-2、 DVB背景知识和具体播出系统、播出环节都要清楚。 下面我们以 蓝拓扑BTA-P100为例来诊断一个播出码流是否正常。
主要内容
(1)第一优先级：可解码的必要条件。 (2)第二优先级：建议做连续的或定期的监测。 (3)第三优先级：与应用有关的监测。 具体错误的定义，可参阅相关标准，等一下我们会举例说明。
1.2 PCR间隔与PCR抖动
•
PCR是系统层的时钟信息，由提取的PCR字段可计算出码流的 当前速率和平均速率，这些值在码流传输和接收解码中起着至关重 要的作用。PCR间隔是指具有相同PCR PID的PCR数值出现的时间 间隔，PCR抖动是指由当前PCR字段获得的当前速率和平均速率的 偏差程度。在290里定义了与．PCR相关的错误，在理想解码器缓 冲区分析的过程中，PCR值也作为一个重要的参数来决定码流的每 一个字节进入系统缓冲区的时间。
PSI/SI功能模块，对各种表的完整显示，深入到最底层的描述字
分析各个PSI/SI表格的具体内容，这个功能很重要。如果前端SI信息有变化， 可以通过它来看实际更新情况；也可以通过这个模块分析PSI信息里描述的 PID与实际的PID是否一致，加扰节目是否有加扰描述等。
主要内容
一、TS流的重要测试指标 二、BTA-P100简介 三、BTA-P100功能模块 四、故障分析
节目信息功能模块，包括节目业务的提供者和节目业务类型的描述等
带宽信息功能模块，根据码流中存在的各种类型的PID做完整的带宽统计
一个完整的播出码流必须含有PSI/SI的PID(主要包括PAT、CAT、PMT、NIT、BAT/SDT、EIT、 TDT)以及PSI/SI信息所描述的PID，有效成分的PID值必须与PSI信息里描述的值一致
一、TS流的重要测试指标 二、BTA-P100简介 三、BTA-P100功能模块 四、故障分析
主要内容
一、TS流的重要测试指标 二、BTA-P100简介 三、BTA-P100功能模块 四、故障分析
一、TS流的重要测试指标
• 1.1、290信息 290定义了3级错误。这里的错误有着广泛的含义，他们主要是用来检 测在传输过程中所发生的错误和码流本身的帧结构与标准不一致的地方。 这些不一致给码流的传输和接收带来了隐患，有些甚至会直接造成传输和 接收的错误。错误级别划分的主要依据是错误对接收的影响程度。大概说 明如下：
2.1码流分析仪介绍
• 码流分析仪采用软硬结合的结构，硬件部分主要包括码流发送 卡和码流接收卡2块板卡。硬件板卡通过PCI总线和工控机进行通信， 实现码流的读写与发送功能。发送卡和接收卡之间可通过标准的AS I和SPI接口进行码流的发送和接收。硬件板卡与软件层的通信通过 驱动程序来完成，在分析过程中软件部分和硬件板卡通过事件和消 息进行交互。动态链接库完成数据传递和分析的主体功能，最上层 的应用程序调用动态链接库的数据实现数据传递和最终的界面显示。
