第十三章电路和磁路

电机和变压器都是利用（磁场）作为介质来实现能量转换的装置。

在电机学分析中，通常将
电机中复杂的电磁场问题简化为（磁路）和（等效电路）的方法来分析。

用来产生磁通的电
流叫（励磁电流）。

根据励磁电流的性质不同，磁路可以分为（直流磁路）和（交流磁路）。

电路和磁路的区别：
Ø电路中有电动势可以无电流，而磁路中有磁动势必然有磁通
Ø在电路中，电动势与电流的方向或一致或相反；在磁路中，电流与磁动势之间符合(右手螺旋)定则
Ø在电路中，电流要引起功率损耗；而在磁路中，只有变化的磁通才引起功率损耗
Ø由于导体电阻率很大，可认为电流只在导体中流过；而磁路中除有主磁通外，介质周围还
存在(漏磁通)。

Ø电路中导体的电阻在一定温度下是常数，而磁路中铁磁材料的磁阻（不是常数）。

Ø对电路，当为线性电路时可以应用叠加原理。

但铁心磁路是（非线性）的，不可应用叠加
原理。

Ø在国际单位制中，磁场强度单位是A/m。

Ø电磁感应定律的物理意义是，当通过闭合线圈的磁通发生变化时，由线圈中的感应电流所
产生的磁场阻碍原来磁通的变化。

一个线圈产生的磁通所经过路径的磁阻越大，说明该线圈
的电感就越小。

什么是磁路?什么是电路?电路与磁路的区别我们首先来看两个概念：磁路和电路。

那么什么是磁路，什么是电路呢，只有搞清楚这两个概念是什么，我们才能分析二者之间到底有什么区别。

我们先来看什么是电路：在电动势或者电压的作用下，电流所流经的路径叫电路。

电路的组成是由电源、负载和开关三部分结构。

而电路又分为直流电路和交流电路。

流经电路的电流的大小和方向不随时间变化的电路，叫做直流电路。

流经电路的电流的大小和方向随时间变化的电路，叫做交流电路。

看完了电路，我们再来讲讲磁路。

当通电线圈中具有铁芯时，磁动势所产生的磁通，主要集中在由铁芯所规定的路径内，这种路径就叫做磁路。

而磁路也是分为直流磁路和交流磁路。

由直流电流励磁的磁路，叫做直流磁路，由交流电流励磁的磁路，叫做交流磁路。

电路与磁路相同点确实没有什么可说的。

在电路中，电流是电动势产生的，在磁路中，磁通是由磁动势产生的。

在电路中，电流经过电阻便产生电压降，在磁路中，磁通经过磁阻便产生磁压降。

在电路中，用欧姆定律来表示电流、电阻和电压降之间的关系，在磁路中，用与电路相似的磁路欧姆定律来表示磁通、磁阻和磁动势之间的关系。

但是，电路与磁路二者有本质上的区别，主要区别如下：a.在电路中，没有电动势时，电流等于零。

而在磁路没有磁动势时，由于磁滞现象，总是或多或少地存在剩磁。

b.电流代表电荷的移动，而磁通却不代表任何质点移动。

磁通通过滋阻时，不象电流通过电阻那样要消耗能量，维持恒定磁通也并不需要消耗任何能童。

因此，在电路中可以有断路情况，在磁路中却没有断路的情况，只要有磁动势存在，总会引起相应的磁通，磁通总是连续的。

c.由于铁磁材料具有磁饱和现象，所以磁路的磁阻都是非线性，这与一般情况下电路电阻都是线性电阻是不一样的。

因此，磁路欧姆定律一般只能用来对磁路进行定性分析。

d.在电路中，导电材料的电导率一般比绝缘材料的电导率大儿千万倍以上，所以电路的漏电非常小，完全可以忽略不计。

在磁路中，铁磁材料的磁导率一般比非铁磁材料的磁导率只大几千倍甚至更小。

啥是磁路?啥是电路?电路与磁路的差异咱们首要来看两个概念：磁路和电路。

那么啥是磁路，啥是电路呢，只需搞了解这两个概念是啥，咱们才干剖析二者之间终究有啥差异。

咱们先来看啥是电路：在电动势或许电压的效果下，电流所流经的途径叫电路。

电路的构成是由电源、负载和开关三有些构造。

而电路又分为直流电路和沟通电路。

流经电路的电流的巨细和方向不随时刻改动的电路，叫做直流电路。

流经电路的电流的巨细和方向随时刻改动的电路，叫做沟通电路。

看完了电路，咱们再来讲讲磁路。

当通电线圈中具有铁芯时，磁动势所发作的磁通，首要会集在由铁芯所规矩的途径内，这种途径就叫做磁路。

而磁路也是分为直流磁路和沟通磁路。

由直流电流励磁的磁路，叫做直流磁路，由沟通电流励磁的磁路，叫做沟通磁路。

电路与磁路一样点的确没有啥可说的。

在电路中，电流是电动势发作的，在磁路中，磁通是由磁动势发作的。

在电路中，电流转过电阻便发作电压降，在磁路中，磁统统过磁阻便发作磁压降。

在电路中，用欧姆规矩来标明电流、电阻和电压降之间的联络，在磁路中，用与电路类似的磁路欧姆规矩来标明磁通、磁阻和磁动势之间的联络。

可是，电路与磁路二者有实质上的差异，首要差异如下：a.在电路中，没有电动势时，电流等于零。

而在磁路没有磁动势时，因为磁滞景象，老是或多或少地存在剩磁。

b.电流代表电荷的移动，而磁通却不代表任何质点移动。

磁统统过滋阻时，不象电流转过电阻那样要耗费能量，坚持安稳磁通也并不需求耗费任何能童。

因而，在电路中可以有断路状况，在磁路中却没有断路的状况，只需有磁动势存在，总会致使相应的磁通，磁通老是接连的。

c.因为铁磁资料具有磁丰满景象，所以磁路的磁阻都对错线性，这与通常状况下电路电阻都是线性电阻是纷歧样的。

因而，磁路欧姆规矩通常只能用来对磁路进行定性剖析。

d.在电路中，导电资料的电导率通常比绝缘资料的电导率大儿千万倍以上，所以电路的漏电十分小，彻底可以疏忽不计。

在磁路中，铁磁资料的磁导率通常比非铁磁资料的磁导率只大几千倍乃至更小。

磁路与电路的异同材料成型及控制工程磁路与电路铁心的磁导率比周围空气的货其他物质的磁导率高得多，因此铁心线圈中电流产生的磁通绝大部分经过贴心儿闭合。

这种人为造成的磁通的闭合路径，称为磁路。

电路是电流的通路，他是为了某些需要由某些电工设备或原件按一定方式组合起来。

它们的相同点：它们有相似的物理量，例如磁通与电流，磁阻与电阻的性质就很相似，并且磁位差、磁通势与电路中的电压、电动势的性质也很相似；并且它们遵循的基本定律也相同，即都遵循KCL、KVL以及欧姆定律。

二者的区别：磁通是用来描述磁场的物理量，不像电流那样可以用来描述带电质点在电路中的运动；当磁通通过磁阻时也不像电流通过电阻那样要消耗功率，因此在磁路中并没有类似于焦耳定律那样的定律。

直流励磁铁心线圈与交流励磁铁心线圈电路铁心线圈分为两种：直流铁心线圈和交流铁心线圈。

分析直流铁心线圈比交流交流铁心线圈简单些，因为励磁电流是直流，产生的磁通是恒定的，线圈和铁心中不会感应出电动势来，在一定电压U下，线圈中的电流I之与线圈本身的电阻R有关，功率损耗也只有RI2；而交流铁心线圈在电磁关系、及功率损耗等几个方面和直流铁心线圈是不同的。

交流铁心线圈电压及感应电动势的有效值与主磁通的最大值关系为U = E ===4、44fNφm；交流铁心线圈的有功功率P=UIcosφ=RI2+△PFe。

交流铁心线圈电路与交流空心线圈电路因为空心线圈电路中加入了铁心，电感量会大大的增加，因此在使用时，空心线圈电路除了线圈本身的电阻外还会产生一个由于电感对电流阻碍作用而形成的很大的感抗，所以在这种电路中电流的阻力总是两方面的，因此等效电阻会比铁心线圈大很多。

空心线圈电感的经验计算公式：L=(k*μ0*μs*N2*S)/l μ0为真空磁导率; μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1; N2为线圈圈数的平方; S 线圈的截面积，单位为平方米;l 线圈的长度，单位为米;k 系数，取决于线圈的半径R与长度l的比值。

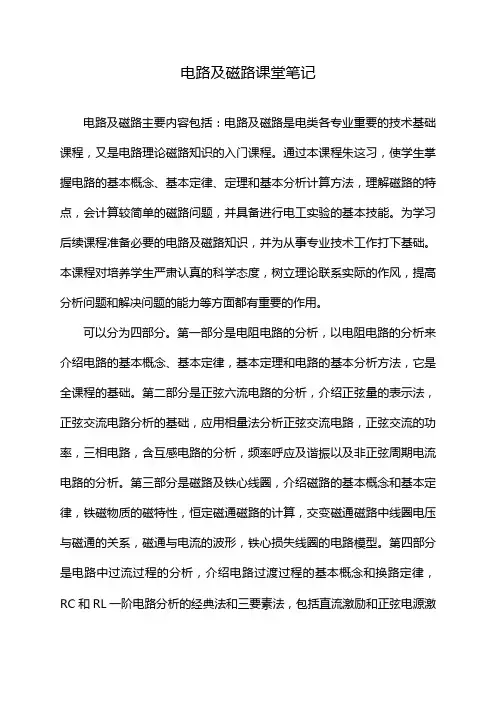

电路及磁路课堂笔记
电路及磁路主要内容包括：电路及磁路是电类各专业重要的技术基础课程，又是电路理论磁路知识的入门课程。

通过本课程朱这习，使学生掌握电路的基本概念、基本定律、定理和基本分析计算方法，理解磁路的特点，会计算较简单的磁路问题，并具备进行电工实验的基本技能。

为学习后续课程准备必要的电路及磁路知识，并为从事专业技术工作打下基础。

本课程对培养学生严肃认真的科学态度，树立理论联系实际的作风，提高分析问题和解决问题的能力等方面都有重要的作用。

可以分为四部分。

第一部分是电阻电路的分析，以电阻电路的分析来介绍电路的基本概念、基本定律，基本定理和电路的基本分析方法，它是全课程的基础。

第二部分是正弦六流电路的分析，介绍正弦量的表示法，正弦交流电路分析的基础，应用相量法分析正弦交流电路，正弦交流的功率，三相电路，含互感电路的分析，频率呼应及谐振以及非正弦周期电流电路的分析。

第三部分是磁路及铁心线圈，介绍磁路的基本概念和基本定律，铁磁物质的磁特性，恒定磁通磁路的计算，交变磁通磁路中线圈电压与磁通的关系，磁通与电流的波形，铁心损失线圈的电路模型。

第四部分是电路中过流过程的分析，介绍电路过渡过程的基本概念和换路定律，RC和RL一阶电路分析的经典法和三要素法，包括直流激励和正弦电源激
励电路的过渡过程分析，零输入呼应与零状态响应，阶跃函数与阶跃响应，RLC二阶电路过渡过程的分析，以及拉普拉斯变换及其在电路分析中的应用。

电路与磁路实验报告1. 了解电路和磁路的基本概念和特性。

2. 掌握电路和磁路的实验方法和实验装置。

3. 分析电路和磁路的实验结果，验证电路和磁路的理论知识。

实验仪器：1. 电源2. 电流表、电压表3. 变压器4. 电阻箱5. 磁铁6. 铁芯线圈7. 硅钢片8. 各种导体实验原理：电路是由电源、导线和电器设备组成的，可以导电进行电流的闭合回路。

磁路是由铁芯、线圈和磁铁组成的，可以传导磁通的回路。

实验步骤：1. 电路实验步骤一：搭建一个简单的串联电路，包括电源、电阻和电流表。

步骤二：改变电阻的大小，测量电流和电压值。

步骤三：绘制电流随电阻变化的曲线图。

2. 磁路实验步骤一：将铁芯线圈连接到直流电源上。

步骤二：在铁芯线圈的两端接入电压表。

步骤三：改变电压的大小，测量电流和磁感应强度的值。

步骤四：绘制电流随磁感应强度变化的曲线图。

实验结果和讨论：1. 电路实验结果分析：根据电路的欧姆定律，电流与电压成正比，与电阻成反比。

通过实验可以得到电流与电压的关系曲线，验证了欧姆定律的正确性。

2. 磁路实验结果分析：根据磁路的法拉第定律，磁感应强度与电流成正比，与铁芯长度成反比。

通过实验可以得到电流与磁感应强度的关系曲线，验证了法拉第定律的正确性。

实验总结：通过本次实验，我们对电路和磁路的基本概念和特性有了更深入的了解。

掌握了基本的电路和磁路实验方法和实验装置的使用。

通过分析实验结果，我们验证了电路和磁路的理论知识，加深了对电路和磁路的掌握程度。

实验过程中，我们还发现了一些实验误差和改进的方法，提高了实验的准确性和可靠性。

实验过程中的困难与挑战也加深了我们对电路和磁路的理解和应用能力，为今后的研究和实践积累了经验。

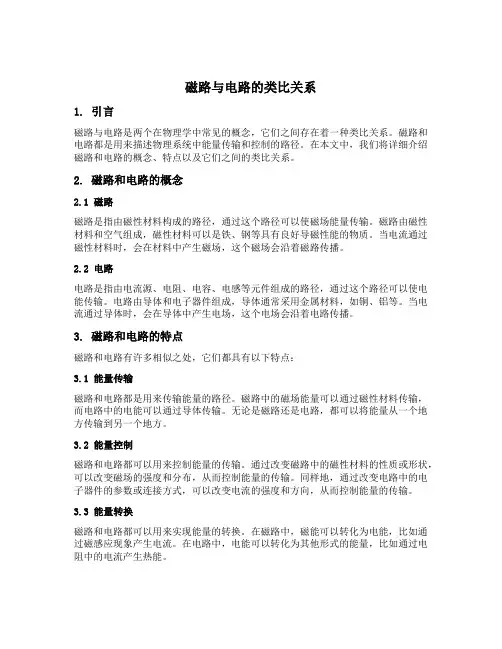

磁路与电路的类比关系1. 引言磁路与电路是两个在物理学中常见的概念，它们之间存在着一种类比关系。

磁路和电路都是用来描述物理系统中能量传输和控制的路径。

在本文中，我们将详细介绍磁路和电路的概念、特点以及它们之间的类比关系。

2. 磁路和电路的概念2.1 磁路磁路是指由磁性材料构成的路径，通过这个路径可以使磁场能量传输。

磁路由磁性材料和空气组成，磁性材料可以是铁、钢等具有良好导磁性能的物质。

当电流通过磁性材料时，会在材料中产生磁场，这个磁场会沿着磁路传播。

2.2 电路电路是指由电流源、电阻、电容、电感等元件组成的路径，通过这个路径可以使电能传输。

电路由导体和电子器件组成，导体通常采用金属材料，如铜、铝等。

当电流通过导体时，会在导体中产生电场，这个电场会沿着电路传播。

3. 磁路和电路的特点磁路和电路有许多相似之处，它们都具有以下特点：3.1 能量传输磁路和电路都是用来传输能量的路径。

磁路中的磁场能量可以通过磁性材料传输，而电路中的电能可以通过导体传输。

无论是磁路还是电路，都可以将能量从一个地方传输到另一个地方。

3.2 能量控制磁路和电路都可以用来控制能量的传输。

通过改变磁路中的磁性材料的性质或形状，可以改变磁场的强度和分布，从而控制能量的传输。

同样地，通过改变电路中的电子器件的参数或连接方式，可以改变电流的强度和方向，从而控制能量的传输。

3.3 能量转换磁路和电路都可以用来实现能量的转换。

在磁路中，磁能可以转化为电能，比如通过磁感应现象产生电流。

在电路中，电能可以转化为其他形式的能量，比如通过电阻中的电流产生热能。

3.4 元件和参数磁路和电路中都存在元件和参数。

磁路中的元件主要包括磁性材料和磁场源，参数包括磁导率、磁阻等。

电路中的元件主要包括电源、电阻、电容、电感等，参数包括电压、电流、电阻等。

4. 磁路和电路的类比关系磁路和电路之间存在着一种类比关系，它们可以相互类比。

具体来说，磁路中的磁场可以类比为电路中的电场，磁路中的磁感应强度可以类比为电路中的电压，磁路中的磁阻可以类比为电路中的电阻。

磁路与电路、直流励磁铁心线圈电路与交流励磁铁心线圈、交流铁心线圈电路与交流空心线圈电路、直流铁心线圈电路与直流空心线圈电路异同比较学号：**********班号：18201班姓名：母剑峰2011/11/17磁路与电路磁路是指在电工设备中，用磁性材料做成一定形状的铁芯，铁芯的磁导率或其他物质的磁导率高得多，因此铁芯线圈中的电流产生的磁通绝大部分经过铁芯闭合，这种人为造成的磁通的闭合路径称为磁路。

电路是由金属导线和电气以及电子部件组成的导电回路，称其为电路，也可以是电路是电流所流经的路径。

相似之外也有不同，比如磁通只是描述磁场的物理量，并不像电流那样表示带电质点的运动，它通过磁阻时，也不像电流通过电阻那样要消耗功率，因而也不存在与电路中的焦耳定律类似的磁，处理电路时一般不涉及电厂问题，而在处理磁路时离不开磁场的概念；处理电路是一般不考虑漏电流，而处理磁路时要考虑漏磁现象；磁路的欧姆定律与电路的欧姆定律只是形式上的相似，由于不是常数，他随励磁电流变化不能直接应用，只用作定性分析。

在电路中E=0时I=0，但在磁路中由于有剩磁，F=0时，0.直流励磁铁心线圈电路与交流励磁铁心线圈直流励磁铁心线圈电路与交流励磁铁心线圈电路均是由电流的变化激发磁场。

直流励磁方式用直流电产生磁场或采用永久磁铁，它能产生一个恒定的均匀磁场，在线圈和铁芯中不会感应出电动势；在一定的电压U下，线圈的电流I只与本身的电阻R有关，功率损耗也只有R2；而交流电是周期性变化的电流来激发磁场，所激发的磁场以及感应电动势，感应电流也是周期性变化的，主磁通最大值m只与U、f和N有关，当铁芯尺寸和材料保持变化值保持不变，感应电动势的计算公式为：E=4.44fN m。

除了电阻R上的损耗外，处于交变磁m化下的铁心中也有功率损耗（铁损耗Fe），是由磁滞和涡流产生的。

有功功率的损耗计算为P=UI=RI2+Fe。

交流铁心线圈电路与交流空心线圈电路交流铁芯线圈电路与交流空心线圈在励磁规律，感应电动势，感应电流，感应磁场遵循相同的规律。

大一上电路与磁路知识点电路与磁路是电子学的基础知识，对于学习电子工程的同学来说至关重要。

在大一上学期，我们将接触到一些基本的电路与磁路知识点，本文将对这些知识点进行系统的介绍和概述。

一、电路基础知识1. 电路的分类：根据电流的特性、电压的作用方式和电流的方向等因素，电路可以分为直流电路和交流电路。

2. 基本电路元件：电路中常见的基本元件有电阻、电容和电感。

它们分别用来阻碍电流、存储电荷和储存磁能。

3. 电路定律：欧姆定律、基尔霍夫定律和功率定律是电路中的重要定律，它们描述了电流、电压和功率之间的关系。

二、电路分析方法1. 网络图与基尔霍夫定律：利用网络图的表示方法和基尔霍夫定律（即电流定律和电压定律），可以对复杂电路进行简化和分析。

2. 正弦交流电路的分析：对于交流电路，我们需要引入复数的概念，使用复数法或相量法进行分析和计算。

3. 相电流与相电压：在交流电路中，相电流和相电压是描述电路状况的重要参数，通过相电流和相电压可以计算出电路的功率、阻抗等信息。

三、磁路基础知识1. 磁场的产生与性质：电流通过导线时会产生磁场，磁场有磁感应强度、磁通量和磁场强度等物理量来描述。

2. 磁性材料与磁路：铁、钴、镍等材料具有良好的磁性，可以用来构建磁路。

磁路中存在着磁阻、磁感应强度、磁力等概念。

3. 磁路的分析方法：类似于电路的分析，磁路也可以使用网络图和基尔霍夫定律进行分析和计算。

四、电磁感应与电动势1. 法拉第电磁感应定律：当磁通量发生变化时，会在电路中产生感应电动势，这是法拉第电磁感应定律的基本内容。

2. 洛伦兹力与动生电动势：磁场中带电粒子会受到洛伦兹力的作用，导致电荷在导体中产生电势差，即动生电动势。

3. 互感与自感：当电路中存在两个或多个线圈时，线圈之间会产生互相感应的现象，即互感。

而单个线圈中的自感现象则称为自感。

五、信号与系统基础1. 信号与系统的基本概念：信号是信息的载体，系统是信号的处理者。

磁路和电路的相同点和不同点大家好，今天咱们聊聊磁路和电路这两个“兄弟”。

它们在很多地方都是有相似之处，但细细一看，又有不少不同的地方。

就像两个性格迥异的朋友，一起出门总能碰撞出有趣的火花。

行，那我们就开始这场“磁电之旅”吧！1. 磁路和电路的相似之处1.1 能量的传递首先，磁路和电路都有个共同的使命——传递能量。

就像快递小哥送外卖，无论是电流还是磁场，它们都是在忙着把能量送到需要的地方。

电路里，电流像流水一样流动，带着电能冲刺，而磁路里，磁力线则像看不见的道路，把磁能送到磁体。

这俩的工作原理，真是一个调皮的“双胞胎”。

1.2 元件的作用再来聊聊它们的组成部分。

电路里有电源、导线、负载等元素，而磁路里则有磁源、磁导体和负载等。

这些元件就像是乐队里的乐器，各司其职，齐心协力。

电源给电流注入能量，磁源则给磁场带来生命。

就好比乐器演奏时，少了哪个都不行，音色就怪了。

2. 磁路和电路的不同点2.1 传输方式但是，咱们也不能忽视它们之间的不同哦！首先，传输方式就大相径庭。

电路里的电流是通过导线在流动，而磁路则是通过磁场在传播。

想象一下，如果电流是一条欢快的小河流，那磁场就是那看不见的大气流，流动得默默无声，却能产生巨大的力量。

这就好比一场潜伏在水下的游泳比赛，表面平静，却暗流涌动。

2.2 阻力特性再说到阻力，电路中的电阻可是个“大人物”，它会对电流的流动产生很大影响。

而磁路中的“阻力”就叫做磁阻。

电流一遇到电阻就可能减速，而磁场遇到磁阻则是同样的道理。

但是，电阻和磁阻的性质可不完全一样，电阻是能量的消耗者，磁阻却是“能量传递的障碍者”。

听起来像是两个性格迥异的人，前者爱消费，后者却偏爱节俭。

3. 实际应用3.1 工程领域在工程领域，这两位“兄弟”的应用可谓是无处不在。

电路在我们的生活中扮演着重要的角色，从家里的电器到手机的充电，随处可见。

而磁路呢，虽然不如电路那样“张扬”，但它在电动机、变压器等设备中却是不可或缺的角色。

电路与磁路实验报告实验标题：电路与磁路实验报告一、实验目的：1. 学习电路与磁路的基本概念和理论知识；2. 掌握电路中的串、并联电路的计算方法；3. 研究磁场对导线的作用规律及测量方法。

二、实验原理：1. 电路：电路是指由电源、负载、导线和开关等元件组成的一个闭合回路。

根据电路中元件的连接方式，可以分为串联电路和并联电路。

- 串联电路：所有元件连接在同一路径上，电流相同，电压依次降低；- 并联电路：所有元件的两端连接在同一节点上，电压相同，电流依次增大。

2. 磁路：磁路是指由磁场、铁磁材料和空气组成的磁场传导路径。

磁场由磁铁或电流通过导线产生，其传导规律可由安培环路定理描述。

三、实验仪器：1. 电路实验箱：内含电源、导线、电阻、电容等元件；2. 磁力计：用于测量磁场的强度；3. 直流电源：提供稳定的直流电压；4. 导线：用于连接电路中的各个元件。

四、实验步骤：1. 串联电路的实验：- 按照电路图的要求，将电子元件连接好；- 打开电源，调节电压为指定值；- 用万用表测量电流和电压，记录下实验数据；- 根据测得的电压和电流，计算各个电阻的阻值和等效电阻。

2. 并联电路的实验：- 按照电路图的要求，将电子元件连接好；- 打开电源，调节电压为指定值；- 用万用表测量电流和电压，记录下实验数据；- 根据测得的电压和电流，计算各个电阻的阻值和等效电阻。

3. 磁路的实验：- 将导线绕成一个线圈，接入电源，将磁力计放置在线圈附近；- 调节电流大小，记录下电流和磁力计的示数；- 改变线圈的匝数或电流大小，再次测量磁力计的示数；- 根据测得的数据，分析磁场对导线的作用规律，并绘制相应的图表。

五、实验结果与分析：1. 串联电路实验结果：- 测得的电流值分别为I1=0.5A、I2=0.3A、I3=0.2A；- 测得的电压值分别为U1=4V、U2=2V、U3=1V；- 根据Ohm 定律，计算得出R1=8Ω、R2=6.67Ω、R3=5Ω；- 等效电阻为Re=19.67Ω。

磁路与电路的比较
1. 物理量相像。

① 磁路中的磁通与电路中的电流相像
② 磁路中的磁阻与电路中的电阻相像
③ 磁位差、磁通势分别与电路中的电压、电动势相像
2. 遵循基本定律相像。

① KCL:在任一节点处都遵守基尔霍夫第肯定律约束。

② KVL:在任一回路中都遵守基尔霍夫其次定律。

③ 欧姆定律：电路和磁路都有欧姆定律。

3.区分：
例如磁通只是描述磁场的物理量，并不象电流那样表示带电质点的运动，它通过磁阻时，也不象电流通过电阻那样要消耗功率，因而也不存在与电路中的焦耳定律类似的磁路定律。

把握了磁路与电路的相像之处和区分所在，有利于对磁路的类比分析。

4. 启示：
客观世界中，有一些类似的事物，我们要学会多观看，多总结，多对比，学会类比的方法，学会借鉴，可以达到事半功倍的效果。

1。

电工学中作业学生：杨川教师：刘晓芳学号：1101800327班号：1018203一电路与磁路电路是电流可以在其中流通的由导体连接的电路元件的组合，而磁路主要由磁性材料构成，在给定区域内形成闭合磁通通道的媒质组合。

相似之处：（1）磁路的欧姆定律与电路的欧姆定律相似，公式可相同的理解。

它们有如下的对照关系。

表格 1 磁路与电路对照()U R I jX I E σ=++-sin cos 90)m t N t E ωωω=-Φ= 直流励磁铁心线圈中只有铜损耗，即线圈电阻R 上的功率损耗2I R 。

而在交流铁心线圈中，除了铜损耗外还有处于交变磁化下的功率损耗，即铁损耗。

铁损耗包括有磁滞所产生的磁滞损耗和由涡流所产生的涡流损耗。

三 交流铁心线圈电路与交流空心线圈电路相同之处：（1） 两线圈中都将产生周期性变化的磁通，磁通势相同。

并且都将有磁通经过空气或其它非导磁介质而闭合。

不同之处：（1） 磁导率与电感：交流空心线圈中磁导率为0μ，为一恒定值，而交流铁心线圈中磁导率0r μμμ=，大小与电流大小及介质材料有关，故是一不确定量。

由线圈电感公式：2SN L lμ=可得，空心线圈中磁导率恒定，故空心线圈电感是恒定值。

而铁心线圈中磁导率不确定，故电感也不确定。

（2） 电磁关系：交流铁心线圈中的磁通分为主磁通和漏磁通，因此，将感应电动势分为主磁电动势e 和漏磁电动势e σ。

直流铁心线圈中不存在漏磁通。

（3） 电压电流关系：在交流空心线圈中，通过线圈的电流为a I ，则a I =在交流铁心线圈中由于铁心发生涡流和磁滞损失，使得电路电流降低，此时'a I =式中00,R X 分别为因铁损而存在的等效电阻和等效电感。

（4） 功率关系：在交流空心线圈中，功率2a aP I R =。

在铁心线圈中由于铁损的存在，功率将降低2Fe P RI P =+∆。

四 直流铁心线圈电路与直流空心线圈电路相同之处：（1） 直流铁心线圈和交流空心线圈中的电流在一定电压U 下只和线圈本身的电阻有关。
