桥面系防水涂料涂刷技术交底

技术交底记录编号：工程名称交底地点交底组织单位交底负责人施工单位接收负责人桥面防水施工技术交底一、桥面防水结构1、为保证高速铁路桥梁的耐久性，在桥梁结构的顶面铺设密闭有效的防水设施，防排水系统由防水层、保护层、泄水管组成。

防护墙内侧采用高聚物改性沥青防水卷材类防水层，防水卷材直接铺设至防护墙根部竖向延伸5cm（在防水施工前，先采用细石混凝土恢复防护墙内侧根部3cm*3cm倒角便于防水卷材铺设）。

防水卷材上覆盖纤维混凝土保护层，防水卷材纵向宜整长铺设，当防水卷材进行搭接时，先行纵向搭接，再进行横向搭接，纵向搭接接头应错开。

采用高聚物改性沥青防水卷材，防水卷材纵、横向搭接长度均不小于100mm。

纤维混凝土保护层最小厚度40mm，在防护墙内侧保护层上用防水涂料封边，高度和宽度均为80mm。

底座板两侧防水涂料封边高度为40mm，宽度为80cm，如防水体系示意图一。

图一防水体系示意图在底座板和保护层之间设置15mm*20mm的嵌缝材料，如防水体系示意图二。

图二防水体系示意图2、防护墙外侧：喷涂2mm厚聚氨酯防水涂料，防水涂料,用量2.4kg/m2，高度比保护层高80mm。

上铺设38至58mm纤维混凝土保护层。

防水涂料类防水体系构造示意图三。

图三防水涂料类防水体系构造及搭接处理示意图图四防水卷材防水体系构造及搭接处理示意图五桥面三列排水汇水示意图图六 L型连接器示意图3.4.1贯通地线防盗隔离措施将贯通地线先铺设在通信信号电缆槽保护层内，及在防水层涂刷后，敷设贯通地线，贯通地线与接地端子连接后再进行保护层施工，在桥梁伸缩缝装置处，贯通地线考虑余量，并采用橡胶套管防护。

3.4.2贯通地线接头直通连接法A、将需要接续的贯通地线端头用锯弓进行修复平整处理，然后将塑料层剥去100mm左右。

选择与铜缆芯相配备的两只C型铜接头和配套压模。

图示如下：直通贯通地线接头开剥尺寸B、配备的C型铜接头放入液压钳中固定，把需要接头的两端电缆插入C型铜接头的凹槽中，伸出铜接头外0.5cm左右。

技术交底书技术交底书桥面防水施工技术交底表格编号2411项目名称中铁十局郑万铁路河南段项目部共 11页交底编号工程名称潦河特大桥设计文件图号通桥（2016）2322A、通桥（2016）8388A施工部位桥面防水工程交底日期2018年8月14日一、适用范围本方案适用于潦河特大桥桥梁桥面防水施工。

二、设计情况潦河特大桥起讫里程为DK308+572.9～DK325+639.835，全长17.067线公里。

潦河特大桥桥面防水体系构造为：防护墙外侧的电缆槽中涂刷聚氨酯防水涂料；防护墙内侧、底座板外铺设高聚物沥青防水卷材（含基层处理剂），采用聚氨酯防水涂料封边，无砟轨道板缝间涂刷聚氨酯防水涂料；聚氨酯防水涂料及防水卷材上覆盖C40纤维混凝土或钢筋混凝土保护层，桥面电缆槽内保护层厚度设计采用4cm，防护墙内侧保护层厚度不小于4cm，当保护层厚度为4cm～6cm时采用C40纤维混凝土，当保护层厚度大于6cm时采用钢筋混凝土。

三、材料及机械设备材料：ΦR9冷轧带肋钢筋网片，HRB400Φ12螺纹钢，HPB300φ16圆钢，聚氨酯防水涂料，高聚物沥青防水卷材（含基层处理剂），有机硅酮，C40细石混凝土，C40纤维混凝土，“L”型连接件（含配套螺栓、垫片），“C”型压接件，70mm²环保型接地铜缆，φ17防护软管、直径22mm防护卡具。

机械设备：研磨机、角磨机、吹风机、墨斗、滚刷、滚轮、喷灯、刮板、液压钳、电阻仪。

四、工艺流程4.1施工工艺流程施工准备-基面处理-防水涂料及基层处理剂涂刷-卷材铺设-贯通地线铺设-浇筑混凝土。

4.2基面处理防水层施工前对梁面进行处理，清除梁面的浮渣、浮土、空鼓、松动、蜂窝麻面，露出新鲜混凝土表面，保证表面平整、无尖锐异物，提高涂料及基层处理剂的粘接性能。

采用研磨机对梁面进行打磨，角磨机对A、B竖墙、防护墙倒角部位进行打磨处理，然后采用吹风机、扫把对梁面浮渣及灰尘进行打扫清理。

桥面防水层施工技术交底一、前言桥面防水层是保护桥梁结构的一道重要保障，承受着强烈的紫外线、酸雨等侵蚀。

其施工质量和效果关系到桥梁的使用寿命和安全。

因此，在施工前，我们必须对桥面防水层施工技术进行交底，确保施工过程中各项技术指标能够达到要求。

二、防水层材料防水层材料分为两类：现场铺装预制板和条形防水卷材。

现场铺装预制板从减少现场作业角度考虑，可减轻工程现场材料运输、施工配合难度等诸多不利因素。

条形防水卷材材料的特点是便于铺设和施工，可在较短时间内完成施工工作，且施工质量易控制，适用于常规桥面防水层施工。

三、工艺流程桥面防水层施工共有以下几个流程：1. 基础处理在防水材料安装前，必须确保桥面混凝土基础平整、无油污、无水泥渣、无颗粒松散等问题。

如发现水泥渣或颗粒松散，应先用冲洗或吸尘的方法清理干净。

2. 排水板安装防水层必须保证排水效果，为了增强排水效果，铺设两个方向的排水板。

在板与板口细部处，应粘贴PVC防水胶条或减震胶条以隔绝热收缩冷胀现象。

3. 防水卷材安装铺设条形防水卷材时，要保证铺设顺序，不能有遗漏。

在反向向中央粘贴时，应将拉开的防水卷材捏合牢固。

4. 防水层压实条形防水卷材铺设完毕后，用防水卷材压实器将其压实，使其与桥面基础紧密贴合。

使用时应定期校正防水卷材的方向、张力和对位精度。

5. 点位处理防水层铺设完毕后，必须针对桥梁局部微小角度变形，处理防水层上与伸缩缝衔接处等，确保整个防水层的平整度和完整度。

四、注意事项1. 施工环境桥梁防水层施工必须在干燥无风的环境下进行。

如果是施工环境在湿润潮湿或雨天，防水材料湿化后会影响施工效果。

2. 安全措施施工现场必须提前进行安全措施的制定和实施。

沿线设道，工地标志。

在条形防水卷材切割时，要加强安全保障，避免切割过程中皮肤直接接触到锋利的切割刀具。

3. 检测验收桥梁防水层施工完毕后，要进行质量检测、验收。

如发现质量问题，要及时纠正。

同时还应按照规定节律进行防水层重要节点的巡查和维护工作，保证桥梁的安全性能。

一、工程概况1. 工程名称：[工程名称]2. 施工地点：[施工地点]3. 施工单位：[施工单位名称]4. 监理单位：[监理单位名称]二、施工组织1. 施工流程：防水材料准备→基层处理→基层检查→防水层施工→防水层检验→防水层保护→施工收尾2. 施工班组：[施工班组名称]3. 施工人员：[施工人员名单]三、施工危险性分析1. 危险因素：高空坠落、物体打击、触电、火灾、中毒、机械伤害等。

2. 可能导致的事故伤害：高处坠落、触电、火灾、中毒、机械伤害等。

四、施工安全管理措施1. 安全管理目标：确保施工安全，实现零事故、零伤害。

2. 职责分工：- 施工单位：负责施工现场的安全管理工作，制定安全措施，落实安全责任。

- 监理单位：负责对施工现场的安全进行监督检查，督促施工单位落实安全措施。

- 施工人员：遵守安全操作规程，服从管理，确保自身安全。

3. 人员防护及管理要求：- 进入施工现场必须佩戴安全帽、系好安全带、穿防滑鞋。

- 高处作业时，必须使用安全带，并挂好安全绳。

- 严禁酒后作业、疲劳作业、违章作业。

- 严禁在施工现场吸烟、使用明火。

- 严禁擅自拆卸、改动安全设施。

五、桥面防水施工安全技术交底1. 防水材料准备：- 防水材料必须符合国家相关标准和规定。

- 防水材料应存放在干燥、通风、防火、防盗的仓库内。

- 防水材料使用前应进行检查，确保无破损、变质等现象。

2. 基层处理：- 基层应平整、坚实、无裂缝、无油污、无松散物。

- 基层处理时，应采取防尘、防扬尘措施。

3. 基层检查：- 基层检查应全面、细致，确保无遗漏。

- 发现问题应及时处理，确保防水层施工质量。

4. 防水层施工：- 防水层施工应严格按照施工工艺进行，确保防水层施工质量。

- 施工过程中，应采取防尘、防扬尘、防火、防盗等措施。

5. 防水层检验：- 防水层检验应严格按照检验标准进行，确保防水层施工质量。

- 检验不合格的防水层应进行返工处理。

6. 防水层保护：- 防水层施工完成后，应及时进行保护，防止防水层受损。

一、工程概况1. 工程名称：[填写工程名称]2. 施工单位：[填写施工单位名称]3. 施工部位：[填写施工部位]4. 施工内容：[填写施工内容]二、施工前的准备1. 技术交底内容：对桥面防水施工过程中的安全技术要点进行交底，确保施工人员了解并掌握安全操作规程。

2. 施工人员培训：对施工人员进行安全技术培训，确保其具备相应的安全意识和操作技能。

3. 施工材料及设备：准备好防水材料、施工工具、检测设备等，并确保其质量符合要求。

三、桥面防水施工安全技术要点1. 施工现场安全防护（1）施工区域应设置明显的安全警示标志，提醒过往行人注意安全。

（2）施工人员应佩戴安全帽、手套、工作服等防护用品。

（3）高处作业时，必须系好安全带，挂扣安全绳。

2. 防水材料及施工工具的安全使用（1）防水材料应按照规定存放，防止受潮、变质。

（2）施工工具应定期检查，确保其安全可靠。

（3）使用易燃易爆材料时，应远离火源，严禁在施工现场吸烟。

3. 施工过程中的安全操作（1）铺设防水层前，应对桥面进行清理，确保无杂物、油污等。

（2）施工过程中，应保持施工现场整洁，防止滑倒、摔伤等事故发生。

（3）施工人员应按照施工方案进行操作，不得擅自改变施工工艺。

4. 施工现场交通管理（1）施工区域应设置交通管制设施，确保施工安全。

（2）施工期间，应加强现场交通疏导，防止交通事故发生。

（3）施工人员应遵守交通规则，不得酒后驾驶。

5. 火灾预防与应急处置（1）施工现场应配备足够的消防器材，并定期检查。

（2）施工人员应了解火灾预防知识，掌握灭火器材的使用方法。

（3）一旦发生火灾，应立即报警，并迅速组织人员进行灭火和疏散。

四、施工后的验收与维护1. 施工完成后，应进行质量验收，确保桥面防水效果符合要求。

2. 验收合格后，应做好防水层的维护工作，防止损坏。

3. 定期检查防水层，发现问题时，应及时进行修复。

五、总结通过本次安全技术交底，希望施工人员能够充分认识到桥面防水施工过程中的安全问题，提高安全意识，确保施工安全。

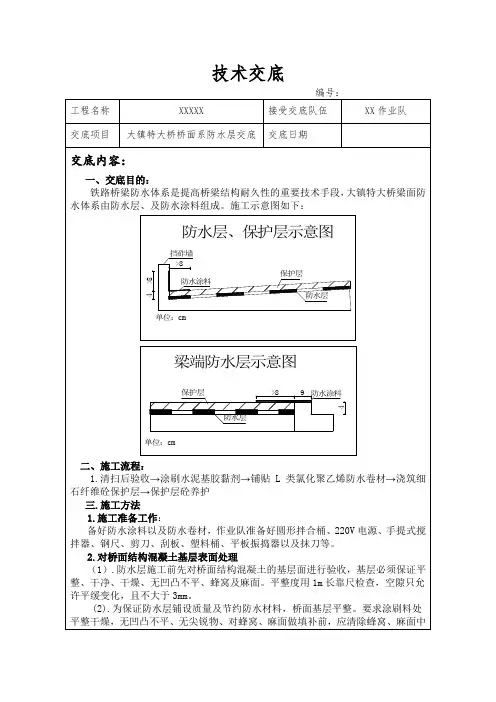

技术交底记录编号：2013年9月25日工程名称桥面系防水交底地点肖灵夼特大桥交底组织单位第一项目部架子一队交底负责人杨宏钊施工单位防水一工班接收负责人彭友谊交底内容：一.桥面防水结构挡渣墙外侧的电缆槽中采用防水涂料类防水层，电缆槽中涂刷聚氨酯防水涂料；道砟槽内采用防水卷材类防水层，由L类氯化聚乙烯防水卷材和水泥基胶粘剂共同构成。

混凝土保护层为C40细石纤维混凝土，纤维混凝土采用聚丙烯纤维网。

道碴槽内防水卷材铺至挡渣墙根部，在挡渣墙根部加铺卷材附加层，附加层沿挡渣墙弯起高度5cm，水平向宽度15cm。

在泄水管口出将防水卷材切开，然后翻贴至泄水管内壁。

混凝土保护层与挡渣墙及电缆槽竖墙接缝处采用聚氨酯防水涂料封边，宽度不小于8cm。

两幅防水卷材铺贴完毕，用防水涂料进行封边，封边时防水卷材的周边往里8cm应涂刷防水涂料，涂刷厚度不得低于1.5mm。

二.施工工艺及要求（一）结构混凝土基层表面处理1、防水层施工前先对结构混凝土的基层面进行验收，基层必须保证平整、干净、干燥、无凹凸不平、蜂窝及麻面。

平整度用1m长靠尺检查，空隙只允许平缓变化，且不大于3mm。

2、对蜂窝、麻面做填补前，应清除蜂窝、麻面中的松散层、浮砟，浮土，油污等，并使之湿润，再用M10水泥砂浆填补平整。

对蜂窝、麻面的填补，均应在水泥砂浆、水泥净浆中添加适量类似107胶的水溶性胶粘剂以增强水泥砂浆、水泥净浆和基层面的连接。

3、防水层铺设前应清除表面浮浆和灰尘。

混凝土基层面不得积水，应保持干净，基层含水率（抹砂浆找平层的）不大于10%。

（二）防水层铺设1、L类氯化聚乙烯防水层（1）基层表面不得有明水，严禁雨中施工。

（2）施作要求：（a）防水卷材铺贴应该按顺水方向、由低往高、从下往上、泄水管口应该先做防水附加层，附加层卷材厚度不小于0.5mmm(不含无纺布）。

（b）铺贴防水卷材时，粘结剂应做到涂刮均匀，厚度应控制在1.2-1.5mm，搭接处两层防水卷材之间的粘结厚度不得小于1mm。
