井用潜水泵型号及结构特点

一、产品概述：QJ型井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、产品特点：1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

三、型号意义：例如：150QJ10-50/7150-适用最小井径QJ-深井潜水泵10-流量(m3/h)50-总扬程(m)7-级数QJ型井用潜水电泵性能参数250QJ125-128/8 128 75 1×35250QJ140-30/2140 30 18.5 3×10250QJ140-45/3 45 30 3×16 250QJ140-60/4 60 37 3×25 250QJ140-75/5 75 45 1×35 250QJ140-90/6 90 55 1×35 250QJ140-105/7 105 63 1×50 250QJ140-120/8 120 75 1×50250QJ160-15/1160 15 11 3×10250QJ160-30/2 30 22 3×16 250QJ160-45/3 45 37 3×16 250QJ160-60/4 60 45 1×35 250QJ160-75/5 75 55 1×35300QJ200-40/2200 40 37 3×16300QJ200-60/3 60 55 3×25 300QJ200-80/4 80 75 1×35300QJ230-20/1230 20 22 3×16300QJ230-40/2 40 45 3×25 300QJ230-60/3 60 75 3×25。

井用潜水泵型号及参数井用潜水泵是一种以潜水方式工作的水泵，主要用于从井中抽取地下水或其他液体。

它一般由电机、泵体、联轴器、导叶管路、减振或减震装置等组成。

不同型号的井用潜水泵具有不同的参数，本文将介绍几个常见的井用潜水泵型号及其参数。

1.QJ型井用潜水泵QJ型井用潜水泵是一种多级离心潜水泵，适用于较深的井。

其主要参数包括：-流量：1~600m³/h-扬程：5~600m-功率：0.37~185kW-电压：380V- 进口直径：32~150mm- 出口直径：32~150mm- 转速：2850r/min2.QJD型井用潜水泵QJD型井用潜水泵是一种小型单级离心潜水泵，适用于浅井。

其主要参数包括：-流量：0.5~3.2m³/h-扬程：10~95m-功率：0.25~0.75kW-电压：220V- 进口直径：25~32mm- 出口直径：25~32mm- 转速：2850r/min3.QJR型井用热水泵QJR型井用热水泵是一种常用的高温潜水泵，适用于地热井等高温液体的抽取。

其主要参数包括：-流量：5~250m³/h-扬程：10~900m-功率：2.2~800kW-电压：380V- 进口直径：40~350mm- 出口直径：40~350mm- 转速：2950r/min4.QY型井用潜水泵QY型井用潜水泵是一种用于清洁水的单级离心潜水泵，适用于家庭或工业用途。

其主要参数包括：-流量：2~16m³/h-扬程：13~120m-功率：0.37~1.1kW-电压：220V- 进口直径：25~40mm- 出口直径：25~40mm- 转速：2850r/min井用潜水泵的型号及参数根据不同的使用需求和井口情况进行选择。

使用者在选购井用潜水泵时，需要根据井的深度、水位、需求流量和扬程等因素来确定合适的型号和参数。

同时，在使用过程中也需要根据实际情况进行维护保养，确保泵的正常运行和使用寿命。

简介一、产品概述是电机与水泵直联一体潜入水中工作的提水机具，适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、QJ 型产品特点1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

?三、型号意义：四.产品参数型 号扬程参考 使用范围 （M ） 电机功率 （KW ） 额定电流 （A ）出水管直径（寸）150QJ10-50/7 40-55 32（67mm ）150QJ10-100/14 80-110 150QJ10-150/21 120-170150QJ20-24/4 19-29 3 150QJ20-30/5 24-36 3 150QJ20-36/6 29-43 4 150QJ20-42/7 34-50 4150QJ20-48/8 38-58 150QJ20-54/9 43-65 150QJ20-60/10 48-72 150QJ20-66/11 53-79 150QJ20-72/12 58-76 150QJ20-78/13 62-94 150QJ20-84/1467-101相关同类产品QJ型井用潜水电泵()（结构图）：一、结构说明型机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。

为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。

2.每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上：导流壳采用嫘纹或螺栓联成一体。

井用潜水泵型号及参数说明潜水泵是一种将电动机和泵体结合在一起的水泵，适用于各种需要将水从井中抽出的场合。

在井用潜水泵的选择过程中，了解不同型号和参数的意义，可以帮助我们更好地选择合适的潜水泵，以满足不同的需求。

一、型号和参数1. 型号：井用潜水泵的型号通常由一串字母和数字组成，代表了不同的功能和性能特点。

常见的型号有QJ、QJR、QY、QYR等。

2. 功率：潜水泵的功率是指电机输出功率，通常以千瓦（kW）为单位。

功率越大，泵的抽水能力就越强。

3. 流量：流量是指单位时间内泵能够抽出的水量，通常以立方米/小时（m³/h）为单位。

流量的大小直接影响到潜水泵的抽水效率。

4. 扬程：扬程是指水被抽出井口后能够上升的高度，通常以米（m）为单位。

扬程的大小决定了潜水泵能够抽水的有效范围。

5. 进口口径和出口口径：进口口径是指水进入潜水泵的口径，出口口径是指水从潜水泵排出的口径。

口径的大小对于潜水泵的抽水效率和性能有一定的影响。

二、不同型号和参数的应用场景1. QJ型潜水泵：QJ型潜水泵适用于较深的井水抽取，具有较大的流量和扬程。

它通常用于农田灌溉、城市供水和工业用水等场合。

2. QJR型潜水泵：QJR型潜水泵是一种具有自吸功能的潜水泵，适用于需要连续供水的场合。

它通常用于建筑工地、河道排水和城市给排水系统等。

3. QY型潜水泵：QY型潜水泵适用于较浅的井水抽取，具有较小的流量和扬程。

它通常用于家庭生活用水、花园浇灌和小型农田灌溉等。

4. QYR型潜水泵：QYR型潜水泵是一种具有自吸功能的潜水泵，适用于需要连续供水的场合。

它通常用于建筑工地、河道排水和城市给排水系统等。

三、选购注意事项1. 根据实际需求选择合适的型号和参数，确保潜水泵能够满足所需的流量和扬程要求。

2. 注意潜水泵的功率是否与供电环境相符，确保电源能够正常供电。

3. 注意潜水泵的材质和密封性能，选择适合井水环境的泵体材质和密封方式，以确保潜水泵的使用寿命和性能稳定性。

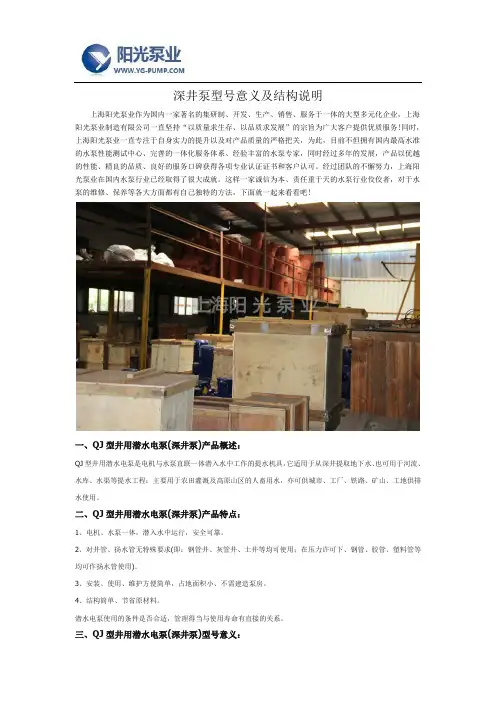

深井泵型号意义及结构说明上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、QJ型井用潜水电泵(深井泵)产品概述：QJ型井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、QJ型井用潜水电泵(深井泵)产品特点：1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

三、QJ型井用潜水电泵(深井泵)型号意义：四、QJ型井用潜水电泵(深井泵)使用条件：QJ型井用潜水泵可在下列条件下连续运行使用：1.额定频率为50HZ，额定电压为380±5%V的三相交流电源。

2.水泵进水口必须在动水位1米位以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。

3.水温一般不得高于20℃.4.水质要求：（1）水中含砂量不大于0.01%（重量比）；（2）PH值在6.5~8.5范围；（3）氯离子含量不大于400毫克/升。

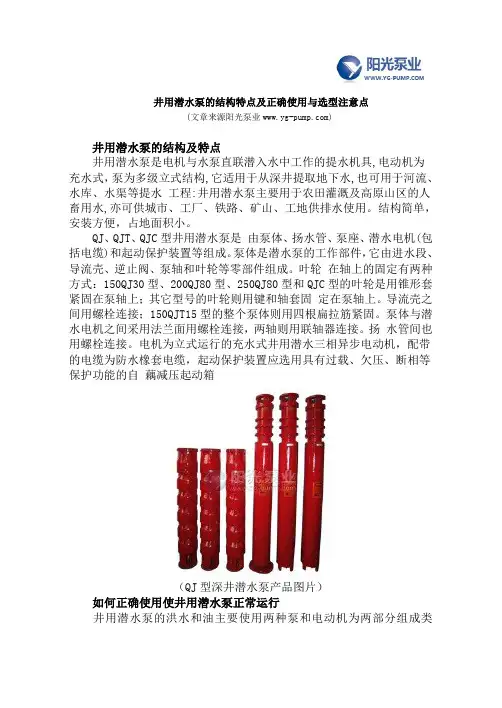

井用潜水泵的结构特点及正确使用与选型注意点(文章来源阳光泵业)井用潜水泵的结构及特点井用潜水泵是电机与水泵直联潜入水中工作的提水机具,电动机为充水式，泵为多级立式结构,它适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程:井用潜水泵主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。

结构简单，安装方便，占地面积小。

QJ、QJT、QJC型井用潜水泵是由泵体、扬水管、泵座、潜水电机(包括电缆)和起动保护装置等组成。

泵体是潜水泵的工作部件，它由进水段、导流壳、逆止阀、泵轴和叶轮等零部件组成。

叶轮在轴上的固定有两种方式：150QJ30型、200QJ80型、250QJ80型和QJC型的叶轮是用锥形套紧固在泵轴上；其它型号的叶轮则用键和轴套固定在泵轴上。

导流壳之间用螺栓连接；150QJT15型的整个泵体则用四根扁拉筋紧固。

泵体与潜水电机之间采用法兰面用螺栓连接，两轴则用联轴器连接。

扬水管间也用螺栓连接。

电机为立式运行的充水式井用潜水三相异步电动机，配带的电缆为防水橡套电缆，起动保护装置应选用具有过载、欠压、断相等保护功能的自藕减压起动箱（QJ型深井潜水泵产品图片）如何正确使用使井用潜水泵正常运行井用潜水泵的洪水和油主要使用两种泵和电动机为两部分组成类型。

为保证电泵的正常运行，必须使用下面的方法。

1。

水泵在使用前，应用兆欧表检查电机绝缘电阻，其最低值不能小于5兆欧。

检查方法是在连接到泵线，其他终端连接到电机房，摇兆欧表电缆终端兆欧表，绝缘电阻变化。

2。

检查电缆有开裂，磨损等现象，如有损坏应及时更换，以防止泄漏。

3。

大水漫灌电机螺栓应是开放的，清洁的水后拧紧螺栓，然后将水下潜填补。

发现油机油，更换密封元件和入水，然后下潜。

4。

到前级泵水泵应填写与水和空气1-2分钟，开始2次，检查闲置和启动是正常的。

如果关闭，相反，后两个阶段的线路可以互换。

5。

检查是否裂纹管阳，连接是安全的。

QJ型深井潜水泵型规格参数
1.型号：QJ(S)10型
潜水泵功率：7.5kW-45kW
电气参数：三相交流电，频率为50Hz/60Hz，额定电压为
380V/415V/440V
出口直径：100mm (4英寸)
输送介质：清水，含沙率不超过0.01%，颗粒直径不超过0.2mm
温度范围：水温不超过40℃
2.流量范围：3-6.5m³/h
扬程范围：10-180m
最大工作压力：16bar
3.泵体材质：不锈钢
叶轮材质：多级杂质流叶轮
密封结构：双端面机械密封
轴封：硬质耐磨机械密封环
4.特点：
(1)高效节能：采用先进的水力模型和优化设计，具有高效、低能耗的特点。

电机效率高，运行稳定可靠。

(2)耐腐蚀性：泵体采用不锈钢材质，具有良好的耐腐蚀性能，可适应不同水质环境。

(3)高扬程：多级杂质流叶轮结构设计，可以获得较高的扬程，满足长距离输送水源的需求。

(4)自动控制：可与控制设备配合使用，实现自动控制和远程监控，提高运行效率。

(5)轴向力平衡：采用双排异型盘片结构，可有效减小轴向力对泵的影响，延长泵的使用寿命。

(6)方便安装和维修：潜水泵结构紧凑，体积小，重量轻，方便安装和维修。

QJ型深井潜水泵广泛应用于农田灌溉、城市供水、工厂水供、矿山供水、建筑供水等领域，其高效节能、耐腐蚀、自动控制等特点使其成为现代化水泵设备的理想选择。

在实际应用中，QJ型深井潜水泵具有流量大、扬程高、安装方便、维修简单等优势，满足了各种复杂环境下的水源供应需求。

QJ型潜水泵型号意义及特点
一、型号意义：
1.Q代表潜水泵的名称简称，即“潜水”。

2.J代表井用潜水泵，即适用于从井中提取水的泵器。

3.数字1表示泵的阶段数，即单级泵，表示潜水泵的叶轮设计为单级。

4.数字6表示泵的流量范围，即最大流量为6m³/h。

5.数字0表示泵的额定扬程范围为0m。

6.数字1表示泵的额定电机功率范围为1kW。

二、特点：
1.结构紧凑：QJ型潜水泵的结构设计紧凑，占据较小的空间，方便
安装和维修。

2.体积小巧：由于是潜入水中工作，QJ型潜水泵的体积相对较小，
适合于空间有限的场所。

3.无泄漏：潜水泵工作时，水和泵体之间是完全密闭的，不会发生泄
漏现象，避免了污水外渗和对环境的污染。

4.减少噪音：潜水泵工作时，泵体和水中相互接触，减少了由于传统
水泵机组震动而导致的噪音。

5.可靠性高：潜水泵经过密封处理，防止沉水、潜水泵的启动和停止
时间减少了，泵的寿命长，性能可靠。

6.安全性强：潜水泵的驱动部分和工作部分相互隔离，潜水泵会根据设定的浸泡水位自动启动和停止。

7.操作简便：潜水泵采用自动控制系统，可以方便地进行远程操作和维护。

8.节能环保：潜水泵采用高效节能的电机，能够有效地降低能耗，并且由于工作在水中，避免了传统水泵运行时产生的噪音和振动。

9.适应性强：QJ型潜水泵适用于各种不同规格和深度的水井，能够满足不同需求。

总结起来，QJ型潜水泵的型号意义和特点主要是基于其适用于井用的潜水泵，并且具有结构紧凑、体积小巧、高可靠性、安全性强、操作简便、节能环保、适应性强等特点。

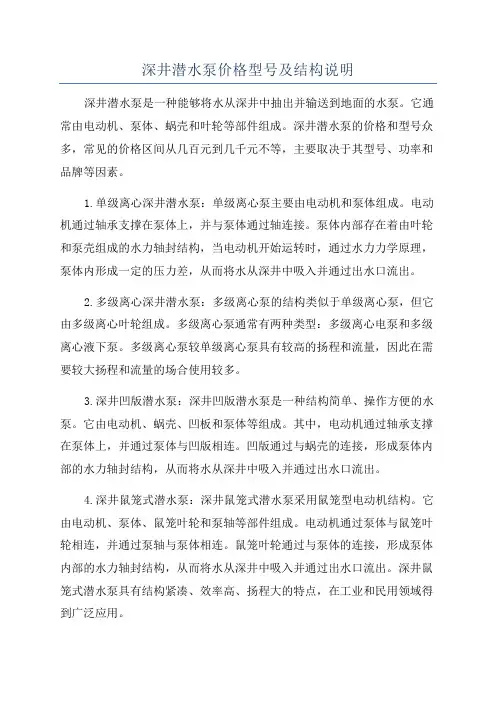

深井潜水泵价格型号及结构说明深井潜水泵是一种能够将水从深井中抽出并输送到地面的水泵。

它通常由电动机、泵体、蜗壳和叶轮等部件组成。

深井潜水泵的价格和型号众多，常见的价格区间从几百元到几千元不等，主要取决于其型号、功率和品牌等因素。

1.单级离心深井潜水泵：单级离心泵主要由电动机和泵体组成。

电动机通过轴承支撑在泵体上，并与泵体通过轴连接。

泵体内部存在着由叶轮和泵壳组成的水力轴封结构，当电动机开始运转时，通过水力力学原理，泵体内形成一定的压力差，从而将水从深井中吸入并通过出水口流出。

2.多级离心深井潜水泵：多级离心泵的结构类似于单级离心泵，但它由多级离心叶轮组成。

多级离心泵通常有两种类型：多级离心电泵和多级离心液下泵。

多级离心泵较单级离心泵具有较高的扬程和流量，因此在需要较大扬程和流量的场合使用较多。

3.深井凹版潜水泵：深井凹版潜水泵是一种结构简单、操作方便的水泵。

它由电动机、蜗壳、凹板和泵体等组成。

其中，电动机通过轴承支撑在泵体上，并通过泵体与凹版相连。

凹版通过与蜗壳的连接，形成泵体内部的水力轴封结构，从而将水从深井中吸入并通过出水口流出。

4.深井鼠笼式潜水泵：深井鼠笼式潜水泵采用鼠笼型电动机结构。

它由电动机、泵体、鼠笼叶轮和泵轴等部件组成。

电动机通过泵体与鼠笼叶轮相连，并通过泵轴与泵体相连。

鼠笼叶轮通过与泵体的连接，形成泵体内部的水力轴封结构，从而将水从深井中吸入并通过出水口流出。

深井鼠笼式潜水泵具有结构紧凑、效率高、扬程大的特点，在工业和民用领域得到广泛应用。

5.深井潜水离心泵：深井潜水离心泵是一种功率较大、扬程较高的水泵。

它由电动机、泵体、深井下部双吸叶轮和泵轴等部件组成。

电动机通过轴承支撑在泵体上，并通过泵体与双吸叶轮相连。

泵轴通过泵体与电动机相连。

深井下部双吸叶轮借助扬程效应，在叶轮两侧形成能量圈，从而提高水流能量，提高了泵的扬程和流量。

总之，深井潜水泵的价格和结构多样化，用户可以根据实际需要选择适合自己的型号和结构。

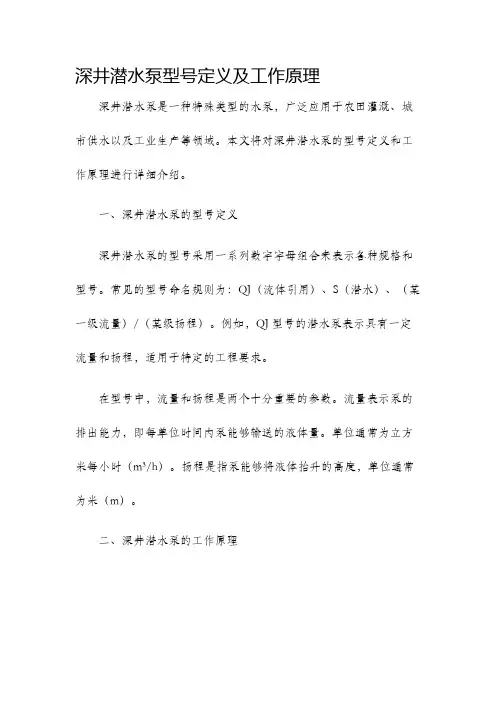

深井潜水泵型号定义及工作原理深井潜水泵是一种特殊类型的水泵，广泛应用于农田灌溉、城市供水以及工业生产等领域。

本文将对深井潜水泵的型号定义和工作原理进行详细介绍。

一、深井潜水泵的型号定义深井潜水泵的型号采用一系列数字字母组合来表示各种规格和型号。

常见的型号命名规则为：QJ（流体引用）、S（潜水）、（某一级流量）/（某级扬程）。

例如，QJ型号的潜水泵表示具有一定流量和扬程，适用于特定的工程要求。

在型号中，流量和扬程是两个十分重要的参数。

流量表示泵的排出能力，即每单位时间内泵能够输送的液体量。

单位通常为立方米每小时（m³/h）。

扬程是指泵能够将液体抬升的高度，单位通常为米（m）。

二、深井潜水泵的工作原理深井潜水泵的工作原理基于离心力原理。

潜水泵通过离心力将液体从低处抽取，并将其提升到高处。

以下是深井潜水泵的工作原理详解：1. 泵体结构：深井潜水泵由泵体、电机、油封和电缆等组成。

泵体通常由不锈钢、合金钢等耐腐蚀材料制成，以防止泵在潜水过程中被水腐蚀。

2. 电机驱动：深井潜水泵采用电动机作为动力源。

电机驱动泵的叶轮旋转，产生离心力将液体抽取和输送。

3. 液体吸入：当潜水泵开始工作时，液体通过吸入管道进入泵体。

潜水泵的泵体底部设置有滤网，以阻挡较大的杂物和颗粒，避免对泵体和电机造成损坏。

4. 叶轮工作：电机驱动叶轮旋转，通过离心力将液体从泵体底部抽取并提升到高处。

流体在离心力的作用下，产生高压力，使液体得以顺利输送。

5. 液体排出：液体通过出水口从泵体排出，进入管道系统，最终输送到需要的地方。

潜水泵的扬程决定了泵能够抬升液体的高度，而流量则决定了泵每单位时间内能够输送的液体量。

总结：深井潜水泵是一种重要的水泵设备，通过离心力原理实现液体的抽取和输送。

深井潜水泵的型号定义采用特定的数字字母组合，用以表示泵的规格和型号。

流量和扬程是深井潜水泵的两个关键参数，决定了泵的工作性能。

在实际应用中，根据具体的工程要求，选择合适的深井潜水泵型号可以有效提高工作效率和节约能源。

深井潜水泵简介
相关深井潜水泵,不锈钢潜水泵,不锈钢深井泵同类产品QJ型井用潜水电泵(深井泵)（结构图）：
一、结构说明
型潜水电泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。

潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。

2.潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上：导流壳采用嫘纹或螺栓联成一体。

3.高扬程潜水泵上部装有止回阀，避免停机水锤造成机组破坏。

4.潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。

5.潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙烯绝缘，尼龙护套耐水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕-层。

再用防水粘胶带缠2~3层，外面包上2?3层防水胶布或用水胶粘结包一层橡胶带（自行车里胎〉以防渗水。

6.电机密闭，采用精密止口螺牷，电缆出口加胶塾进行密封。

7.电机上端有一个注水孔，有一个放气孔，卜部打个放水孔。

8.电机下部装有上卜—止推轴承，止推轴承上有沟槽用干冷却，和它对磨的是不锈钢推力盘，承爱水泵的上厂轴向力。

二、结构图。

配套设施使用型号200QJ32-52/4的潜水泵1、井用潜水泵用途及特点(1)深井潜水泵是电机与水泵直联一-体潜入水中工作的提水机具，具有结构简单，机组效率高，噪音小，运行安全可靠，安装维修方便的优点。

它适用于从深水井、热水井及海洋提取，也可用于河流、水库、水渠等提取:主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

2、井用潜水泵的安装及使用安装潜水泵时，要按设计要求进行:各管件之间的连接要紧密、牢固;吸水管底部要达到设计位置;电缆线要架空，电源线不要太长。

机组下水时切勿使电缆受力，以免引起电源线断裂。

潜水泵不要沉入泥中，否则会导致散热不良而烧在开机的时候应该尽量避免电压过低的情况下开机，电压过低会使转速下降，如达不到额定转速的70%时，启动离心开关会闭合，造成启动绕组长时间通电而发热甚至烧坏绕组和电容器。

不要频繁地开关电机，这是因为电泵停转时会产生回流，若立即开机，会使电机负载启动，导致启动电流过大而烧坏绕组。

电压过高也不能开机，否则会引起电机过热而烧环电机绕组。

不要让水泵长时间的超负荷工作，不要抽含沙量大的水，电泵脱水运行的时间不宜过长，以免使电机过热而烧毁。

机组在作业中，操作者必须随时观察其工作电压和电流是否在铭牌上规定的数值内，若不符合应使电机停止运转，找出原因并排除故障。

平时要多检查电机，如发现下盖有裂纹、橡胶密封环损坏或失效等，应及时更换或修复，以防水渗入机器。

运行中，应经常观测井中水位的变化情况，电动机决不能露出水面，也不能陷入淤泥中，以免影响电动机散热而烧坏绕组。

应随井中水位变化，随时升降电泵，如出现水量减少或中断,应立刻查明原因或停机检查。

电缆不能与井壁磨擦，以免电缆磨破后井水沿电缆芯渗入电机内。

电力电缆一、操作要求：1、施工前对电缆进行检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。

2、电缆敷设前进行绝缘摇测；1KV以下电缆，采用1KV摇表测线间及对地的绝缘电阻应不低于10ΜΩ。

井用潜水泵是深井提水的重要设备，使用时整个机组潜入水中工作，把地下水提取到地表。

美洁轻工机械是井用潜水泵的专家，有着深厚的经验。

有井用潜水泵的需要或疑问都可以咨询美洁轻工机械。

下面简单介绍些井用潜水泵的信息。

井用潜水泵井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具,具有结构简单、体积小、重量轻、安装、维修方便，运行安全、可靠、高效节能等特点。

它主要适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。

井用潜水泵执行标准：GB/T2816-2002井用潜水异步电动机执行标准：GB/T2818-2002井用潜水泵主要特点1.由QJ潜水泵和YQS型潜水电机组成一体潜入水下进行工作2.对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下,钢管、胶管、塑料管等均可作扬水管使用)。

3.安装、使用、维护方便简单,占地面积小、不需建造泵房。

4.结构简单,节省原材料。

潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。

井用潜水泵结构说明1、水泵为离心式或混流式；采用水润滑轴承；与电机的联接采用联轴器刚性联接。

泵叶轮在电机带动下旋转产生离心力，使液体能量增加经泵壳的导流作用进行提水。

在水泵上端设有逆止阀体，防止电泵停机时，因扬水管中倒流的水损坏工作部件。

阀上有泄水孔，可将管路中的水缓缓放掉，防止冬天冻裂管路。

（注：低扬程潜水泵不设逆止阀体）2、电机为密闭充水湿式结构。

电机定子绕组采用耐水（耐热）的聚乙稀绝缘，尼龙护套多层结构的（耐热）电磁线。

导轴承及推力轴承均采用水润滑材质。

电机内部充满清水，用以冷却电机和润滑轴承。

电机底部装有调压膜，用以调整由电机温升引起的机体内清水的胀缩压差。

电机的上端轴上装有防砂机构，用来阻止水中泥砂进入机体内部。

3、管路部分：用以联接电泵使其吊装在机井中，将水输送到地面上去。

井用潜水泵功能及特点
井用潜水泵是一种专门用于从水井中抽取地下水的设备。

它通过将泵体直接安装在水井内部，并通过电动机驱动来抽取地下水。

井用潜水泵具有以下功能和特点：
1. 抽水能力强：井用潜水泵能够快速高效地将地下水抽取到地面，具有较强的抽水能力。

其泵头压力和流量大小可根据需要进行调节和控制。

2. 节约空间：由于井用潜水泵直接安装在水井内部，不需要额外的泵房或泵站来存放泵体，因此节约了大量的空间。

3. 运行稳定：井用潜水泵在水井内部，泵体与水池直接相连，泵入液体可有效降低震动和噪音，提高泵的稳定性，减少故障发生的概率。

4. 耐腐蚀性强：井用潜水泵的泵体及部分材质经过特殊设计和处理，具有较强的耐腐蚀性，能够适应不同水质状况下的长期工作，减少维护和更换的频率。

5. 使用方便：井用潜水泵安装简便，维护方便，可以远程控制，操作简单。

6. 占地面积小：井用潜水泵通常体积较小，占地面积较少，可根据井的深度和直径进行选择合适尺寸的潜水泵。

总之，井用潜水泵是一种具有强大的抽水能力、节约空间、运
行稳定、耐腐蚀、使用方便和占地面积小等特点的设备，广泛应用于农田灌溉、城市供水、工业生产等领域。

潜水泵型号意义及结构说明上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、QJ型井用潜水电泵(深井泵)产品概述：QJ型井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：井用潜水泵主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、QJ型井用潜水电泵(深井泵)产品特点：1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

三、QJ型井用潜水电泵(深井泵)型号意义：四、QJ型井用潜水电泵(深井泵)使用条件：QJ型井用潜水泵可在下列条件下连续运行使用：1.额定频率为50HZ，额定电压为380±5%V的三相交流电源。

2.水泵进水口必须在动水位1米位以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。

3.水温一般不得高于20℃.4.水质要求：（1）水中含砂量不大于0.01%（重量比）；（2）PH值在6.5~8.5范围；（3）氯离子含量不大于400毫克/升。

5.要求井正值，井壁光滑，不得有井管错开。

五、QJ型井用潜水电泵(深井泵)结构说明：1、QJ型井用潜水泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。

深井泵型号意义及结构说明深井泵是一种用于提取地下水的设备，广泛应用于农田灌溉、城市供水、工业用水等领域。

深井泵的型号通常包括一系列的数字和字母，这些型号代表着泵的特性和结构。

下面是对深井泵型号意义及结构的详细说明。

1.型号中的数字代表泵的直径：深井泵通常有不同的直径可供选择，常见的直径包括4英寸、6英寸、8英寸等。

数字代表着泵体的直径尺寸。

2.字母代表泵的类型：不同类型的深井泵适用于不同的用途，例如：Q代表油浸式潜水泵，S代表卧式潜水泵，J代表离心式潜水泵，等等。

3.型号中的数字代表泵的功率：深井泵的功率通常用千瓦（kW）表示，数字越大表示泵的功率越大，能够提供更大的水流量和扬程。

4.字母代表泵的材质：深井泵的部分重要组件通常由不同的材质制成，例如不锈钢（S）、铸铁（C）等。

字母代表着这些材质的表示。

深井泵的结构说明如下：1.泵体：深井泵的主体部分，通常由金属材质制成，它起到支撑和固定其他部件的作用。

2.泵轴：由泵体内伸出的轴，连接着泵体与电机，是泵单位的传动部分。

3.电机：深井泵的驱动装置，通常是电动机，其功率决定了深井泵的工作性能和效率。

4.轴承：用于支撑泵轴，使其能够顺畅转动，并减少由于摩擦而产生的磨损。

5.管道系统：包括进水口、出水口和连接泵体与下水道的管道，用于引导水流和排放水。

6.叶轮：由数片叶片组成，是深井泵中的关键部件之一，通过旋转产生离心力，使水被抽入泵体内并流出。

7.导流环：位于泵体与电机之间，用于引导水流进入泵体并使其朝向叶轮。

8.机械密封：用于防止水从泵体与电机连接处渗漏，起到密封作用。

9.过滤器：位于进水口处，用于过滤悬浮物和杂质，保护泵内部部件的正常运行。

10.控制器：用于控制深井泵的启停、工作时间和工作温度等参数，保证深井泵的安全运行。

以上是对深井泵型号意义及结构的详细说明。

深井泵型号的解读可帮助用户选择适合自己需求的泵，并了解其工作原理和结构特点，以便进行维修和保养。

深井潜水泵简介一、深井潜水泵产品概述QJ 型深井潜水泵是电机与水泵直联一体潜入水中工作的提水机具，深井潜水泵适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、QJ 型深井潜水泵产品特点1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

三、QJ 型深井潜水泵型号意义：四.QJ 型深井潜水泵产品参数型 号扬程参考使用范围 （M ）电机功率 （KW ）额定电流 （A ）出水管直径 （寸）150QJ10-50/7 40-55 3 7.9 2（67mm ）150QJ10-100/14 80-110 5.5 13.7 150QJ10-150/21 120-170 7.5 18.5 150QJ20-24/4 19-29 3 7.90 150QJ20-30/5 24-36 3 7.90 150QJ20-36/6 29-43 4 10.26 150QJ20-42/7 34-50 4 10.26 150QJ20-48/8 38-58 5.5 13.74 150QJ20-54/9 43-65 5.5 13.74 150QJ20-60/10 48-72 7.5 18.5 150QJ20-66/11 53-79 7.5 18.5 150QJ20-72/12 58-76 7.5 18.5 150QJ20-78/1362-947.518.5QJ型井用潜水电泵(深井泵)（结构图）：一、结构说明1.QJ型潜水电泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。

潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。
