§1.自喷和气举采油油井完成之后,投入生产,用什么方法进行采油,是依据油层能量的大小和合理的经济效果决定的。
所谓采油方法,通常是指将流到井底的原油采到地面上所采用的方法。
按其能量供给的方式分为两大类:自喷采油法:依靠油层自身的能量使原油喷到地面的方法。
机械采油法:依靠人工供给的能量使原油流到地面的方法。
因地层能量低而采用的注水采油和气举采油,从广义上讲也属于机械采油法,这是因为它们的能量是依靠人工供给的。
但从原油自地层流到井底再流到地面的过程来看,它们又类似自喷采油。
因此,我们注水采油和气举采油放在第一章中讲述。
自喷采油具有设备简单、管理方便、也最经济的优点。
任何油井的生产都可以分三个基本流动过程:(1). 油层渗流——从油层到井底的流动;(2). 垂直管流——从井底到井口的流动;(3) 水平或倾斜管流——从井口到分离器的流动。
对自喷井来说,原油流到井口后还有通过油咀的流动——咀流。
因此自喷井生产要经过四个流动过程,即自喷采油、垂直管流、咀流和水平或倾斜管流。
第一个流动过程——地层(油层)渗流属“地下地质”和“渗流力学”范畴,第三个流动——水平或倾斜管流属“油气集输”范畴,此处从略。

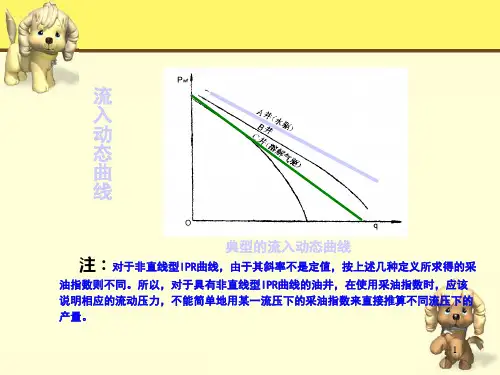

图1.1-1 典型的油井流入动态曲线§1.1油井流入动态油井流入动态是指油井产量与井底流压的关系,它反映了油藏向油井供油的能力。
表示产量与流压关系的曲线称为流入动态曲线(Inflow Performance Relationship curve),简称IPR曲线,也称指示曲线(Index Curve)一. 单相液流的流入动态根据达西定律,油井的流动方程为:)(wf r o P P J q -= (1.1-1)J 称为采油指数。
它是一个反映油层性质、流体参数、完井条件及泄油面积等与产量之间的关系的综合指标。
其数值等于单位压差下的油井产量。
因而可用J 的数值来评价和分析油井的生产能力。
一般都是用系统试井资料来求得采油指数,只要测得3~5个稳定工作制度下的产量及其流压,便可绘制该井的IPR 曲线。
