免维护铅酸蓄电池10大常见问题解答

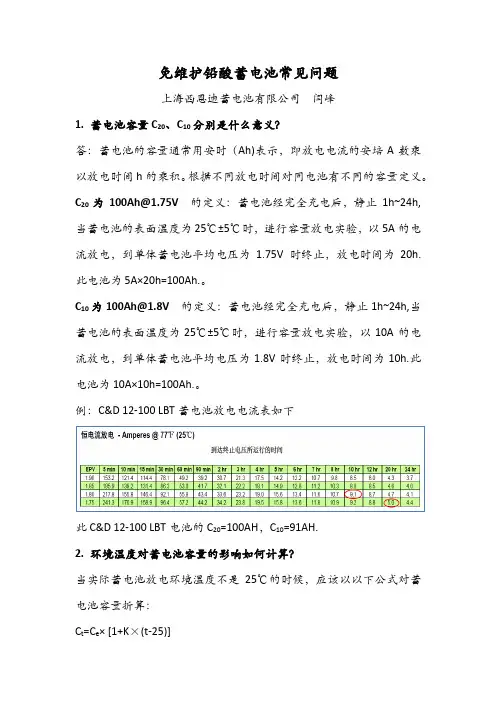

免维护铅酸蓄电池常见问题上海西恩迪蓄电池有限公司闫峰1.蓄电池容量C20、C10分别是什么意义？答：蓄电池的容量通常用安时（Ah)表示，即放电电流的安培A数乘以放电时间h的乘积。

根据不同放电时间对同电池有不同的容量定义。

C20为***********的定义：蓄电池经完全充电后，静止1h~24h,当蓄电池的表面温度为25℃±5℃时，进行容量放电实验，以5A的电流放电，到单体蓄电池平均电压为1.75V时终止，放电时间为20h.此电池为5A×20h=100Ah.。

C10为**********的定义：蓄电池经完全充电后，静止1h~24h,当蓄电池的表面温度为25℃±5℃时，进行容量放电实验，以10A的电流放电，到单体蓄电池平均电压为1.8V时终止，放电时间为10h.此电池为10A×10h=100Ah.。

例：C&D 12-100 LBT蓄电池放电电流表如下此C&D 12-100 LBT电池的C20=100AH，C10=91AH.2.环境温度对蓄电池容量的影响如何计算？当实际蓄电池放电环境温度不是25℃的时候，应该以以下公式对蓄电池容量折算：C t=C e× [1+K×(t-25)]–C e--25℃基准温度容量–t--放电时环境温度–K--温度系数（10h率K=0.006，3h率K=0.008，1h率K=0.01）例如某石化单位UPS蓄电池间环境温度为15℃，UPS后备时间30分钟，预配置的是100AH电池，此时的电池折算如下：C e=100AH t=15℃K=0.01C t=C e× [1+K×(t-25)]C t=100× [1+0.01×(15-25)]C t=90Ah所以，此100AH在此环境下已经折算为90Ah.3.蓄电池的氢气排放量如何计算？免维护铅酸蓄电池正常运行的时候是不产生氢气的。

铅酸蓄电池常见故障问题解答一、铅酸蓄电池为什么会发生爆炸，怎样预防？蓄电池充电到末期，两极转化为有效物质后，再继续充电，就会产生大量的氢、氧气体。

H2：O2以2：1的体积析出。

按氢、氧气体的电化当量计，每过充电1Ah，产生0.4181L氢气和0.20907L氧气。

当这种混合气体浓度在空气中占4%时，遇到明火，就会发生爆炸，轻则损坏蓄电池，重则伤人、损物。

预防的办法是：1、控制充电量，不过充电，以减少气体析出量。

充电室内，严禁明火，保持通风。

2、充电中，接线点要牢固，避免因松动产生火花。

3、使用中采用低压恒压充电，析气量少。

4、预防蓄电池外壳裂痕、电解液渗透、渗到电缆沟，引起线路短路产生火花，起火爆炸。

5、免维护型蓄电池虽经密封处理，设排气阀，蓄电池内部蓄存一定量的氢、氧气体，一旦排气阀失效或不灵，内压过大，也会将电池凸裂，甚至爆炸、起火。

因此，必须保持排气阀的可靠。

二、蓄电池极板活性物质脱落是什么原因，怎样判断？电池极板活性物质分别是二氧化铅、多孔金属铅。

在长期作用中蓄电池不断充电和放电，极板活性物质进行氧化还原反应，体积发生变化，膨胀、收缩反复进行，活性物质逐渐变得松软脱落，特别是正极板更明显，应视为正常。

有的蓄电池出现早期大量活性物质脱落，则是一种不正常现象。

其特征是：容量下降，温度升高，电解液浑浊，析气量大。

造成活性物质脱落的原因有：1、充电电流过大，时间过长，温度过高，产生大量的氢、氧气体，过分的冲击活性物质。

2、经常过放电，生成大量硫酸铅，体积过分膨胀，结合力下降。

3、电解液密度低，严寒季节电解液结冰，活性物质被冰晶胀裂，失去结合力。

4、电解液密度大，腐蚀性大，活性物质机械强度下降，以及内部短路等因素。

5、经常过充电，活性物质过度氧化，疏松，板栅受到腐蚀，失去承载活性物质能力。

6、经常处于高温下充电，正极活性物质形成泥浆软化，易脱落。

7、长期大电流充电、放电，极板产生弯曲，活性物质附着能力差，易脱落。

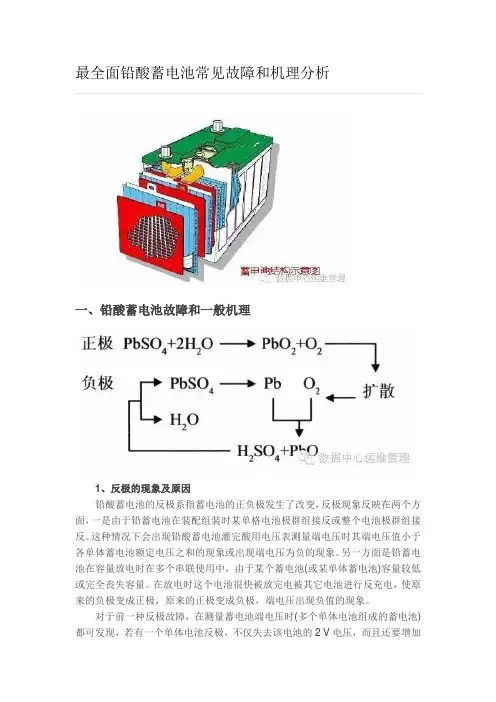

最全面铅酸蓄电池常见故障和机理分析快点动力新能源1、反极的现象及原因铅酸蓄电池的反极系指蓄电池的正负极发生了改变，反极现象反映在两个方面，一是由于铅蓄电池在装配组装时某单格电池极群组接反或整个电池极群组接反。

这种情况下会出现铅酸蓄电池灌完酸用电压表测量端电压时其端电压值小于各单体蓄电池额定电压之和的现象或出现端电压为负的现象。

另一方面是铅蓄电池在容量放电时在多个串联使用中，由于某个蓄电池(或某单体蓄电池)容量较低或完全丧失容量。

在放电时这个电池很快被放完电被其它电池进行反充电，使原来的负极变成正极，原来的正极变成负极，端电压出现负值的现象。

对于前一种反极故障，在测量蓄电池端电压时(多个单体电池组成的蓄电池)都可发现，若有一个单体电池反极，不仅失去该电池的2 V电压，而且还要增加2 V反电压，端电压要降低4V左右。

例如，对于额定电压为12 V的电池，如测量其端电压为8 V左右，说明有1个单格电池反极。

如测量其端电压为4 V左右说明有2个单格反极，如测量其端电压为-4 V左右说明有4个单格反极，如测量其端电压为-12 V说明6个单格均反极。

对于后一种反极故障，其端电压值(负值)随放电情况而不同。

一般在检测时，对于这种情况要及时将蓄电池从放电线路中摘除下来，以免对蓄电池有所损坏。

2、短路现象及原因铅酸蓄电池的短路是指铅酸蓄电池内部正负极群相连。

铅酸蓄电池短路现象主要表现在以下几个方面：(1)开路电压低，闭路电压(放电)很快达到终止电压。

(2)大电流放电时，端电压迅速下降到零。

(3)开路时，电解液密度很低，在低温环境中电解液会出现结冰现象。

(4)充电时，电压上升很慢，始终保持低值(有时降为零)。

(5)充电时，电解液温度上升很高很快。

(6)充电时，电解液密度上升很慢或几乎无变化。

(7)充电时不冒气泡或冒气出现很晚。

造成铅酸蓄电池内部短路的原因主要有以下几个方面：(1)隔板质量不好或缺损，使极板活性物质穿过，致使正、负极板虚接触或直接接触。

免维护铅酸蓄电池10大常见问题解答:1、什么是免维护铅酸蓄电池?免维护铅酸蓄电池英文为Valve Regulated Lead Battery(简称VRLA电池),其基本特点是使用期间不用加酸加水维护,电池为密封结构,不会漏酸,不会排酸雾,电池盖子上设有单向排气阀(又叫安全阀),该阀的作用是当电池内部气体压力超过一定值,安全阀自动打开,排出气体,然后自动关闭,常规状态下安全阀是密闭的。

VRLA电池与传统铅酸蓄电池的最大区别是,传统蓄电池非密封,由于挥发、反应等过程,电池会失酸失水,需要定期加酸加水,最常见的传统蓄电池就是汽车蓄电池,生活中叫做电瓶来的。

2、免维护铅酸蓄电池的分类?分AGM(普通型)与GEL(胶体)两类;AGM采用玻璃纤维棉(Absorbed Glass MAT)做隔膜,电解液吸附在极板与隔膜中,贫液式设计,电池内无流动电解液。

GEL(胶体)采用二氧化硅做凝固剂,电解液吸附在极板和胶体内,使用环境适应性更强。

区别(从应用角度讲):AGM:一般寿命5-12年,温度适用-15度到40度之间,价格适中,大电流放电好,浮充使用好;GEL:一般寿命8-15年,温度适用-25度到60度之间,价格高于AGM,大电流一般,浮充使用最好;3、免维护铅酸蓄电池的电压是多少?蓄电池容量单位是?电池容量是如何表征的?目前最常见的单个电池电压有2V、4V、6V、12V、24V。

电池的容量单位是AH。

目前行业内一般以20AH作为分界点,20AH以下电池称为小密电池,20AH以上电池称为中大密电池;小密电池一般以20小时率来表征容量,大密电池一般以10小时率来表征容量,没有特殊表明,电池容量默认为10小时率或者20小时率。

5、免维护铅酸蓄电池放电终止电压是多少?电池类型终止电压(C10)终止电压(C20)终止电压(1C)终止电压(3C)小密电池1.75V/Cell 1.6V/Cell中大密电池 1.8V/Cell 1.6V/CellCell表示电池的单格,每Cell电压近似2V;12V电池有6个单格,终止电压为单格终止电压的6倍;6V电池有3个单格,终止电压为单格终止电压的3倍;其他类推;6、免维护铅酸蓄电池放电深度是指什么?如何计算?放电深度是指电池实际放出容量与额定容量的比值;放电深度=实际放出容量/额定容量;如:12V75AH电池,额定容量为10小时率75AH,如按照5小时率放电使用,容量表征为65AH,则放电深度为86.7%。

铅酸蓄电池常见故障问题解答一、铅酸蓄电池为什么会发生爆炸，怎样预防？蓄电池充电到末期，两极转化为有效物质后，再继续充电，就会产生大量的氢、氧气体。

H2：O2以2：1的体积析出。

按氢、氧气体的电化当量计，每过充电1Ah，产生0.4181L氢气和0.20907L氧气。

当这种混合气体浓度在空气中占4%时，遇到明火，就会发生爆炸，轻则损坏蓄电池，重则伤人、损物。

预防的办法是：1、控制充电量，不过充电，以减少气体析出量。

充电室内，严禁明火，保持通风。

2、充电中，接线点要牢固，避免因松动产生火花。

3、使用中采用低压恒压充电，析气量少。

4、预防蓄电池外壳裂痕、电解液渗透、渗到电缆沟，引起线路短路产生火花，起火爆炸。

5、免维护型蓄电池虽经密封处理，设排气阀，蓄电池内部蓄存一定量的氢、氧气体，一旦排气阀失效或不灵，内压过大，也会将电池凸裂，甚至爆炸、起火。

因此，必须保持排气阀的可靠。

二、蓄电池极板活性物质脱落是什么原因，怎样判断？电池极板活性物质分别是二氧化铅、多孔金属铅。

在长期作用中蓄电池不断充电和放电，极板活性物质进行氧化还原反应，体积发生变化，膨胀、收缩反复进行，活性物质逐渐变得松软脱落，特别是正极板更明显，应视为正常。

有的蓄电池出现早期大量活性物质脱落，则是一种不正常现象。

其特征是：容量下降，温度升高，电解液浑浊，析气量大。

造成活性物质脱落的原因有：1、充电电流过大，时间过长，温度过高，产生大量的氢、氧气体，过分的冲击活性物质。

2、经常过放电，生成大量硫酸铅，体积过分膨胀，结合力下降。

3、电解液密度低，严寒季节电解液结冰，活性物质被冰晶胀裂，失去结合力。

4、电解液密度大，腐蚀性大，活性物质机械强度下降，以及内部短路等因素。

5、经常过充电，活性物质过度氧化，疏松，板栅受到腐蚀，失去承载活性物质能力。

6、经常处于高温下充电，正极活性物质形成泥浆软化，易脱落。

7、长期大电流充电、放电，极板产生弯曲，活性物质附着能力差，易脱落。

铅酸蓄电池常见故障和机理分析一、铅酸蓄电池故障和一般机理1、反极的现象及原因铅酸蓄电池的反极系指蓄电池的正负极发生了改变，反极现象反映在两个方面，一是由于铅蓄电池在装配组装时某单格电池极群组接反或整个电池极群组接反。

这种情况下会出现铅酸蓄电池灌完酸用电压表测量端电压时其端电压值小于各单体蓄电池额定电压之和的现象或出现端电压为负的现象。

另一方面是铅蓄电池在容量放电时在多个串联使用中，由于某个蓄电池(或某单体蓄电池)容量较低或完全丧失容量。

在放电时这个电池很快被放完电被其它电池进行反充电，使原来的负极变成正极，原来的正极变成负极，端电压出现负值的现象。

对于前一种反极故障，在测量蓄电池端电压时(多个单体电池组成的蓄电池)都可发现，若有一个单体电池反极，不仅失去该电池的2 V电压，而且还要增加2 V反电压，端电压要降低4V左右。

例如，对于额定电压为12 V的电池，如测量其端电压为8 V左右，说明有1个单格电池反极。

如测量其端电压为4 V左右说明有2个单格反极，如测量其端电压为-4 V左右说明有4个单格反极，如测量其端电压为-12 V说明6个单格均反极。

对于后一种反极故障，其端电压值(负值)随放电情况而不同。

一般在检测时，对于这种情况要及时将蓄电池从放电线路中摘除下来，以免对蓄电池有所损坏。

2、短路现象及原因铅酸蓄电池的短路是指铅酸蓄电池内部正负极群相连。

铅酸蓄电池短路现象主要表现在以下几个方面：(1)开路电压低，闭路电压(放电)很快达到终止电压。

(2)大电流放电时，端电压迅速下降到零。

(3)开路时，电解液密度很低，在低温环境中电解液会出现结冰现象。

(4)充电时，电压上升很慢，始终保持低值(有时降为零)。

(5)充电时，电解液温度上升很高很快。

(6)充电时，电解液密度上升很慢或几乎无变化。

(7)充电时不冒气泡或冒气出现很晚。

造成铅酸蓄电池内部短路的原因主要有以下几个方面：(1)隔板质量不好或缺损，使极板活性物质穿过，致使正、负极板虚接触或直接接触。

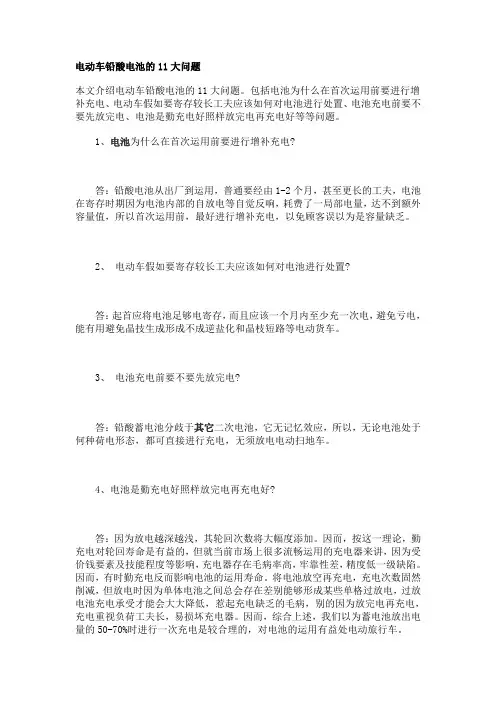

电动车铅酸电池的11大问题本文介绍电动车铅酸电池的11大问题。

包括电池为什么在首次运用前要进行增补充电、电动车假如要寄存较长工夫应该如何对电池进行处置、电池充电前要不要先放完电、电池是勤充电好照样放完电再充电好等等问题。

1、电池为什么在首次运用前要进行增补充电?答：铅酸电池从出厂到运用，普通要经由1-2个月，甚至更长的工夫，电池在寄存时期因为电池内部的自放电等自觉反响，耗费了一局部电量，达不到额外容量值，所以首次运用前，最好进行增补充电，以免顾客误以为是容量缺乏。

2、电动车假如要寄存较长工夫应该如何对电池进行处置?答：起首应将电池足够电寄存，而且应该一个月内至少充一次电，避免亏电，能有用避免晶技生成形成不成逆盐化和晶枝短路等电动货车。

3、电池充电前要不要先放完电?答：铅酸蓄电池分歧于其它二次电池，它无记忆效应，所以，无论电池处于何种荷电形态，都可直接进行充电，无须放电电动扫地车。

4、电池是勤充电好照样放完电再充电好?答：因为放电越深越浅，其轮回次数将大幅度添加。

因而，按这一理论，勤充电对轮回寿命是有益的，但就当前市场上很多流畅运用的充电器来讲，因为受价钱要素及技能程度等影响，充电器存在毛病率高，牢靠性差，精度低一级缺陷。

因而，有时勤充电反而影响电池的运用寿命。

将电池放空再充电，充电次数固然削减，但放电时因为单体电池之间总会存在差别能够形成某些单格过放电，过放电池充电承受才能会大大降低，惹起充电缺乏的毛病，别的因为放完电再充电，充电重视负荷工夫长，易损坏充电器。

因而，综合上述，我们以为蓄电池放出电量的50-70%时进行一次充电是较合理的，对电池的运用有益处电动旅行车。

5、过充电和欠充电有什么坏处?答：过充电即蓄电池充电电流大于蓄电池可承受电流，多出局部等于过充电量，过充电首要是发生电解水的副反响，因为电池正极发生氧气转移到负极发作氧复合反响，会发作热量，因而过充电量实践转换成热量使电池温度升高，若不加以节制，会形成很多掉水，严峻者形成“热掉控”容量剧减，甚至变形等毛病。

免维护铅酸蓄电池常见故障分析在铅酸蓄电池的检测过程中，常常会遇到铅蓄电池出现故障和异常数据而使检测无法进行或使试验提前终止。

因此，掌握故障分析对检测工作是很重要的。

一、故障现象及原因⑴反极的现象及原因铅酸蓄电池的反极系指蓄电池的正负极发生了改变，反极现象反映在两个方面，一是由于铅蓄电池在装配组装时某单格电池极群组接反或整个电池极群组接反。

这种情况下会出现铅蓄电池灌完酸用电压表测量端电压时其端电压值小于各单体蓄电池额定电压之和的现象或出现端电压为负的现象。

另一方面是铅蓄电池在容量放电时在多个串联使用中，由于某个蓄电池(或某单体蓄电池)容量较低或完全丧失容量。

在放电时这个电池很快被放完电被其它电池进行反充电，使原来的负极变成正极，原来的正极变成负极，端电压出现负值的现象。

对于前一种反极故障，在测量蓄电池端电压时(多个单体电池组成的蓄电池)都可发现，若有一个单体电池反极，不仅失去该电池的2 V电压，而且还要增加2 V反电压，端电压要降低4V左右。

例如，对于额定电压为12 V的电池，如测量其端电压为8 V左右，说明有1个单格电池反极。

如测量其端电压为4 V左右说明有2个单格反极，如测量其端电压为—4 V左右说明有4个单格反极，如测量其端电压为-12 V说明6个单格均反极。

对于后一种反极故障，其端电压值(负值)随放电情况而不同。

一般在检测时，对于这种情况要及时将蓄电池从放电线路中摘除下来，以免对蓄电池有所损坏。

⑵短路现象及原因铅酸蓄电池的短路系指铅蓄电池内部正负极群相连。

铅蓄电池短路现象主要表现在以下几个方面：a. 开路电压低，闭路电压(放电)很快达到终止电压。

b. 大电流放电时，端电压迅速下降到零。

c. 开路时，电解液密度很低，在低温环境中电解液会出现结冰现象。

d. 充电时，电压上升很慢，始终保持低值(有时降为零)。

e. 充电时，电解液温度上升很高很快。

f. 充电时，电解液密度上升很慢或几乎无变化。

g. 充电时不冒气泡或冒气出现很晚。

免维护铅酸蓄电池的维修免维修蓄电池具有价格低廉、携带方便、容量大等特点，在应急灯、手电、UPS电源、摩托车、电动自行车、电动三轮车等多方面得到了应用。

但若使用不当，会对蓄电池造成损害，以至报废。

其实只要作适当修理，多数蓄电池的容量都可等到一定程度的恢复。

一、常见问题及处理1、免维护蓄电池（以下简称电瓶）在充电时基本不产生气泡，可以在密封状态下，省去了加酸等维护工作。

但电瓶在充放电过程中要完全不产生气体是不可能的，为了释放气体，电瓶不能完全密闭。

撬开电瓶上部的，为了释放气体，电瓶不能完全密闭。

撬开电瓶上部的塑料盖板，就可以看到每个小电池上面都有一个用橡皮帽盖上的加液孔，蓄电池的水分可以通过橡皮帽蒸发出去。

即使电瓶不使用，水分也会蒸发，造成电瓶容量下降，严重时电瓶就会干枯而不能充放电。

对于这种电瓶，只要向电瓶添加蒸馏水或纯净水，再进行几次充放电循环，电瓶的大部分容量都可以恢复。

例：一个12V7.2Ah电瓶,使用时间不长,充电到14V后进行放电，短路电流只有300多毫安。

揭开上盖检查，液已近干枯，注入蒸馏水并进行充放电循环两次，容量恢复到84%，已能正常工作。

2、电瓶在放电时，电解液的硫酸浓度和和比重下降，完全放电后，在15℃时的比重降到1.11。

一般充电时比重上升，夏天充满电后的比重为1.25~1.26，冬天为1.27~1.28。

因电瓶处在密封状态，在使用时，只能根据电瓶的电压来判断是否已充好电或已放完电。

6V 和12V电瓶充足电时，电压分别为6.8V~7V和13.6V~14V，完全放电时，6V和12V电瓶的电压分别为5.3V和10.6V。

电瓶如果过度放电或长期处于半放电状态，电瓶会硫化，硫化的电瓶不能用添加蒸馏水和常规充电的方法来消除，只有电解液硫酸的浓度比较低时充电，硫化才能消除。

修复方法：（1）如果电瓶硫化不严重，容量下降不多，可用小电流（0.05A或更小）对电瓶长时间充电。

（2）如果电瓶的硫化比较严重，可充电到最高电压（6V电瓶充到7V，12V电瓶充到14V），用注射器把电瓶中的电解液抽出，然后注入蒸馏水，以稀释电解液。

最全面铅酸蓄电池常见故障和机理分析一、铅酸蓄电池故障和一般机理1、反极的现象及原因铅酸蓄电池的反极系指蓄电池的正负极发生了改变，反极现象反映在两个方面，一是由于铅蓄电池在装配组装时某单格电池极群组接反或整个电池极群组接反。

这种情况下会出现铅酸蓄电池灌完酸用电压表测量端电压时其端电压值小于各单体蓄电池额定电压之和的现象或出现端电压为负的现象。

另一方面是铅蓄电池在容量放电时在多个串联使用中，由于某个蓄电池(或某单体蓄电池)容量较低或完全丧失容量。

在放电时这个电池很快被放完电被其它电池进行反充电，使原来的负极变成正极，原来的正极变成负极，端电压出现负值的现象。

对于前一种反极故障，在测量蓄电池端电压时(多个单体电池组成的蓄电池)都可发现，若有一个单体电池反极，不仅失去该电池的2 V电压，而且还要增加2 V反电压，端电压要降低4V左右。

例如，对于额定电压为12 V的电池，如测量其端电压为8 V左右，说明有1个单格电池反极。

如测量其端电压为4 V左右说明有2个单格反极，如测量其端电压为-4 V左右说明有4个单格反极，如测量其端电压为-12 V说明6个单格均反极。

对于后一种反极故障，其端电压值(负值)随放电情况而不同。

一般在检测时，对于这种情况要及时将蓄电池从放电线路中摘除下来，以免对蓄电池有所损坏。

2、短路现象及原因铅酸蓄电池的短路是指铅酸蓄电池内部正负极群相连。

铅酸蓄电池短路现象主要表现在以下几个方面：(1)开路电压低，闭路电压(放电)很快达到终止电压。

(2)大电流放电时，端电压迅速下降到零。

(3)开路时，电解液密度很低，在低温环境中电解液会出现结冰现象。

(4)充电时，电压上升很慢，始终保持低值(有时降为零)。

(5)充电时，电解液温度上升很高很快。

(6)充电时，电解液密度上升很慢或几乎无变化。

(7)充电时不冒气泡或冒气出现很晚。

造成铅酸蓄电池内部短路的原因主要有以下几个方面：(1)隔板质量不好或缺损，使极板活性物质穿过，致使正、负极板虚接触或直接接触。

铅酸蓄电池保养的常见错误和解决方案铅酸蓄电池是一种常见的电池类型，广泛应用于汽车、电动车、UPS电源等领域。

正确的保养可以延长铅酸蓄电池的使用寿命，并确保其正常运行。

然而，许多人在铅酸蓄电池保养过程中可能会犯一些常见错误。

本文将介绍这些错误，并提供相应的解决方案，以帮助您更好地保养铅酸蓄电池。

错误1：过度充电或过度放电过度充电和过度放电是导致铅酸蓄电池损坏的主要原因之一。

过度充电会导致电池中的液体电解质蒸发，并加速板极的腐蚀，从而降低电池的容量和寿命。

过度放电会导致电池的电压过低，影响其性能和使用寿命。

解决方案：首先，使用适合的充电器，并确保按照指定的充电电流和时间进行充电。

掌握正确的充电时间可以避免过度充电。

其次，避免长时间的放电，特别是低电压状态下的放电。

及时充电并保持电池电量在正常范围内，以防止过度放电。

错误2：忽视水位检查和补充铅酸蓄电池中的电解液主要是硫酸溶液，因此水分的流失会导致溶液浓度过高，进而影响电池容量和性能。

然而，许多人在使用过程中往往忽视了对电解液水位的检查和补充，这是一个常见的错误。

解决方案：定期检查铅酸蓄电池的电解液水位，并及时补充蒸发的水分。

补充水分时，应使用蒸馏水或去离子水，避免使用含杂质的自来水。

同时，要保持电解液水位在适当范围内，不能过高或过低。

错误3：长时间存放不充电当铅酸蓄电池长时间不使用时，如果不进行充电，电池中的自放电现象将导致电池失去电量，甚至出现极化现象。

这将导致电池的容量下降，并缩短电池的寿命。

解决方案：如果长时间不使用铅酸蓄电池，应定期进行充电以避免自放电。

为了达到最佳效果，最好选择低速充电，避免快速充电导致电池过热。

充电时间应根据电池自放电速度确定，以确保电池能够保持正常电量。

错误4：使用不当的充电器使用不当的充电器是常见的铅酸蓄电池保养错误之一。

过高或过低的充电电流会导致电池的过充或过放，从而导致电池损坏。

解决方案：确保使用符合规范的充电器，并根据电池的额定电流进行充电。

免维护铅酸蓄电池的使用常识免维护铅酸蓄电池是一种常见的蓄电池类型，广泛应用于汽车、UPS电源、太阳能发电系统等领域。

相比于传统的铅酸蓄电池，免维护铅酸蓄电池不需要定期添加水和进行维护，使用更加方便。

然而，正确使用和保养免维护铅酸蓄电池仍然很重要，以确保其长久的使用寿命和性能稳定性。

下面将介绍一些免维护铅酸蓄电池的使用常识。

1.充电：在使用免维护铅酸蓄电池之前，首先需要对其进行充电。

充电电流应该控制在蓄电池容量的1/10以下，并且应该采用恒流恒压充电的方式，以防止过充。

同时，在充电过程中需要监控电池的电压和温度，确保不会过热或过充。

2.放电：在正常使用过程中，避免过度放电。

当电池电压低于规定的最低放电电压时，应及时停止使用，并进行充电。

过度放电会导致电池寿命的缩短和性能下降。

3.温度控制：免维护铅酸蓄电池的工作温度一般应控制在20-30摄氏度之间。

高温会增加电池内部的腐蚀速度，降低电池的寿命；低温会降低电池的放电容量和充电效率。

因此，在极端温度下应采取相应的保护措施，如加热或降温。

4.定期检查：虽然免维护铅酸蓄电池不需要定期充水，但还是需要定期检查电池的外观和电池箱的密封性。

如果发现电池箱有渗漏现象，应立即更换整个电池组。

此外，还需要检查电池连接线的接触是否良好，是否出现腐蚀和锈蚀等情况。

5.清洁保养：保持免维护铅酸蓄电池的清洁和干燥也很重要。

可以使用干净的湿布或刷子清洁电池外壳和端子，避免灰尘和污垢的积累。

在清洁后，应确保电池表面无水分残留。

6.存储：如果长时间不使用免维护铅酸蓄电池，应将其储存在干燥、阴凉、通风的地方。

在存储之前，需要对电池进行充电，并定期进行补充充电以维持其电荷。

7.安全注意事项：在操作免维护铅酸蓄电池时，请注意以下几点：禁止短路和外部短接；禁止使用火源或明火附近操作；禁止将电池暴露在高温环境中；禁止拆卸电池；禁止将电池放置在易燃物上。

总之，正确使用和保养免维护铅酸蓄电池可以延长其使用寿命，提高其性能稳定性。
