免维护铅酸蓄电池的结构

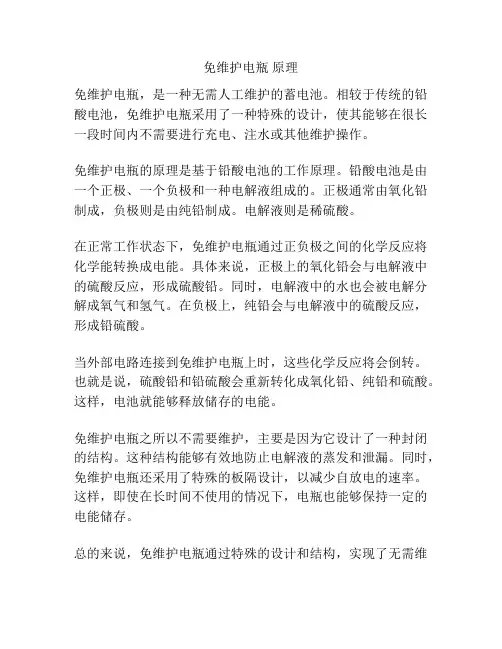

免维护电瓶原理
免维护电瓶，是一种无需人工维护的蓄电池。

相较于传统的铅酸电池，免维护电瓶采用了一种特殊的设计，使其能够在很长一段时间内不需要进行充电、注水或其他维护操作。

免维护电瓶的原理是基于铅酸电池的工作原理。

铅酸电池是由一个正极、一个负极和一种电解液组成的。

正极通常由氧化铅制成，负极则是由纯铅制成。

电解液则是稀硫酸。

在正常工作状态下，免维护电瓶通过正负极之间的化学反应将化学能转换成电能。

具体来说，正极上的氧化铅会与电解液中的硫酸反应，形成硫酸铅。

同时，电解液中的水也会被电解分解成氧气和氢气。

在负极上，纯铅会与电解液中的硫酸反应，形成铅硫酸。

当外部电路连接到免维护电瓶上时，这些化学反应将会倒转。

也就是说，硫酸铅和铅硫酸会重新转化成氧化铅、纯铅和硫酸。

这样，电池就能够释放储存的电能。

免维护电瓶之所以不需要维护，主要是因为它设计了一种封闭的结构。

这种结构能够有效地防止电解液的蒸发和泄漏。

同时，免维护电瓶还采用了特殊的板隔设计，以减少自放电的速率。

这样，即使在长时间不使用的情况下，电瓶也能够保持一定的电能储存。

总的来说，免维护电瓶通过特殊的设计和结构，实现了无需维
护的使用状态。

这种电瓶不仅方便了用户，减少了维护成本，而且也有助于提高电瓶的寿命和性能。

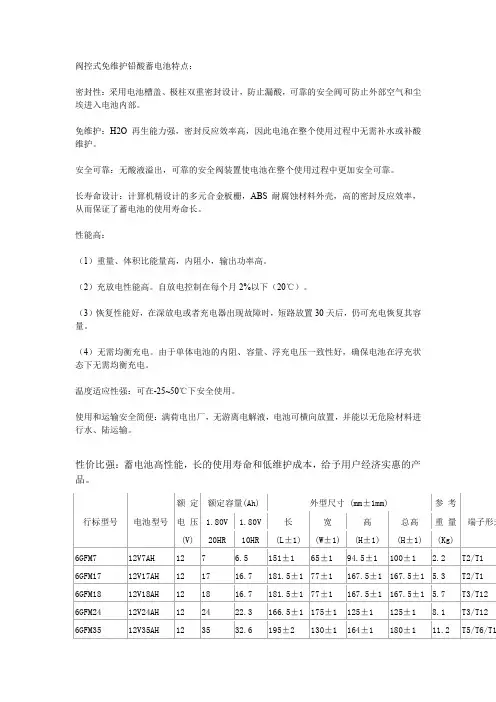

阀控式免维护铅酸蓄电池特点：密封性：采用电池槽盖、极柱双重密封设计，防止漏酸，可靠的安全阀可防止外部空气和尘埃进入电池内部。

免维护：H2O再生能力强，密封反应效率高，因此电池在整个使用过程中无需补水或补酸维护。

安全可靠：无酸液溢出，可靠的安全阀装置使电池在整个使用过程中更加安全可靠。

长寿命设计：计算机精设计的多元合金板栅，ABS耐腐蚀材料外壳，高的密封反应效率，从而保证了蓄电池的使用寿命长。

性能高：（1）重量、体积比能量高，内阻小，输出功率高。

（2）充放电性能高。

自放电控制在每个月2%以下（20℃）。

（3）恢复性能好，在深放电或者充电器出现故障时，短路放置30天后，仍可充电恢复其容量。

（4）无需均衡充电。

由于单体电池的内阻、容量、浮充电压一致性好，确保电池在浮充状态下无需均衡充电。

温度适应性强：可在-25~50℃下安全使用。

使用和运输安全简便：满荷电出厂，无游离电解液，电池可横向放置，并能以无危险材料进行水、陆运输。

性价比强：蓄电池高性能，长的使用寿命和低维护成本，给予用户经济实惠的产品。

行标型号电池型号额定额定容量(Ah) 外型尺寸 (mm±1mm) 参考端子形式电压 1.80V 1.80V 长宽高总高重量(V) 20HR 10HR (L±1) (W±1) (H±1) (H±1) (Kg)6GFM7 12V7AH 12 7 6.5 151±1 65±1 94.5±1 100±1 2.2 T2/T1 6GFM17 12V17AH 12 17 16.7 181.5±1 77±1 167.5±1 167.5±1 5.3 T2/T1 6GFM18 12V18AH 12 18 16.7 181.5±1 77±1 167.5±1 167.5±1 5.7 T3/T12 6GFM24 12V24AH 12 24 22.3 166.5±1 175±1 125±1 125±1 8.1 T3/T12 6GFM35 12V35AH 12 35 32.6 195±2 130±1 164±1 180±1 11.2 T5/T6/T1行标型号电池型号额定额定容量(Ah)外型尺寸 (mm) 参考端子形电压 1.80V 1.80V 长宽高总高重量(V) 20HR 10HR (L) (W) (H) (H) (Kg)6-GFM-38 12V38AH 12 40.2 38 197±2 165±1 170±1 170±1 13.2 T66-GFM-40 12V40AH 12 42.4 40 255±2 97±1 203±2 203±2 13.1 T76-GFM-50 12V50AH 12 53 50 257±2 132±1 200±2 200±2 16 T66-GFM-55 12V55AH 12 58.4 55 229±2 138±1 205±2 226±2 17 T6/T9/T1 6-GFM-65 12V65AH 12 69 65 348±3 167±1 178±1 178±1 21 T6/T14 6-GFM-75 12V75AH 12 79.6 75 348±3 167±1 178±1 178±1 21.6 T66-GFM-80 12V80AH 12 84.8 80 259±2 168±1 208±2 214±2 22.6 T66-GFM-100 12V100AH 12 106 100 330±3 173±1 212±2 220±2 30 T116-GFM-120 12V120AH 12 127 120 410±3 177±1 225±2 225±2 35 T116-GFM-150 12V150AH 12 159 150 485±3 170±1 240±2 240±2 42.5 T116-GFM-200 12V200AH 12 212 200 522±3 240±2 218±2 224±2 62.5 T116-GFM-250 12V250AH 12 266 250 522±3 268±2 220±2 226±2 73 T11目录1原理简介2详细内容2.1 蓄电池充电器原理2.2 充电方法制度2.3 恒流充电法2.4 恒压充电法2.5 阶段充电法2.6 快速充电法3定量研究3.1 恒压充电时计算充电电流3.2 蓄电池充电电流与时间的关系3.3 蓄电池的充电电流大小限制3.4 如何计算充电电池充电时间3.5 电池的放电4记忆效应1原理简介蓄电池放电后，用直流电按与放电电流相反的方向通过蓄电池，使它恢复工作能力，这个过程称为蓄电池充电。

•第一节铅酸蓄电池的基本常识铅酸蓄电池定义：是用稀硫酸做电解液，用二氧化铅和绒状铅分别做为电池的正极和负极的一种酸性电池。

铅酸蓄电池主要由正负极板、隔板、硫酸电解液，电池壳体等主要部件组成。

铅酸蓄电池结构1、正负极板：正负极板是由板栅和活性物质构成的●板栅的作用：①支承活性物质。

②传导电流，使电流分布均匀。

板栅的材料一般采用铅锑合金，免维护电池采用铅钙合金或低锑合金。

●活性物质的作用：参加成流反应●充电状态：正极活性物质主要成分为二氧化铅，负极活性物质主要成分为绒状铅2、隔板：电池用隔板是由微孔橡胶、塑料玻璃纤维等材料制成的，它的主要作用是：①防止正负极板短路。

②使电解液中正负离子顺利通过。

③阻缓正负极板活性物质的脱落，防止正负极板因震动而损伤。

因此要求隔板要有孔率高，孔径小，耐酸不分泌有害杂质，有一定强度，在电解液中电阻小，具有化学稳定性的特点。

3、电解液电解液是蓄电池重要组成部分，它的作用是：①传导电流②参加电化学反应电解液是由浓硫酸和净化水配置而成的，电解液的纯度和密度对电池容量和寿命有重要影响。

汽车用蓄电池采用电解液密度为1.280+0.005g/cm3（25℃）稀硫酸。

4、电池壳盖：电池壳、盖是盛正、负极板和电解液的容器，主要由塑料和橡胶材料制成。

5、排气栓：由塑料材料制成，对电池起密封作用，阻止空气进入，防止极板氧化。

使用前：必须将排气栓上的盲孔用铁丁刺穿，以保证气体逸出畅通。

6、其他：蓄电池除上述主要零部件外，还有链条、端子、极柱、荷电显示器等零部件。

•第二节铅酸蓄电池工作原理铅酸蓄电池正极活性物质是二氧化铅（PbO2），负极活性物质是海绵状金属铅（Pb），导电介质稀硫酸（电解液）。

在蓄电池充放电过程中，正负极将发生下列反应，将电能转化成化学能贮存在电池中或将化学能转化成电能提供给外界。

负极反应：放电Pb + HSO-4-2e PbSO4 + H+充电正极反应：放电PbO2 + HSO4- + 3H+ + 2e PbSO4 + 2H2O充电放电：H2SO4浓度下降，正负极板上生成PbSO4，使内阻增大，从而电池电动势降低。

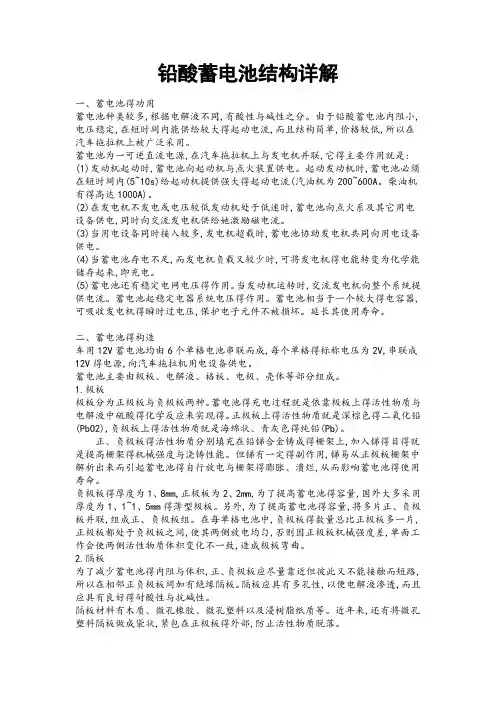

铅酸蓄电池结构详解一、蓄电池得功用蓄电池种类较多,根据电解液不同,有酸性与碱性之分。

由于铅酸蓄电池内阻小,电压稳定,在短时间内能供给较大得起动电流,而且结构简单,价格较低,所以在汽车拖拉机上被广泛采用。

蓄电池为一可逆直流电源,在汽车拖拉机上与发电机并联,它得主要作用就是: (1)发动机起动时,蓄电池向起动机与点火装置供电。

起动发动机时,蓄电池必须在短时间内(5~10s)给起动机提供强大得起动电流(汽油机为200~600A。

柴油机有得高达1000A)。

(2)在发电机不发电或电压较低发动机处于低速时,蓄电池向点火系及其它用电设备供电,同时向交流发电机供给她激励磁电流。

(3)当用电设备同时接入较多,发电机超载时,蓄电池协助发电机共同向用电设备供电。

(4)当蓄电池存电不足,而发电机负载又较少时,可将发电机得电能转变为化学能储存起来,即充电。

(5)蓄电池还有稳定电网电压得作用。

当发动机运转时,交流发电机向整个系统提供电流。

蓄电池起稳定电器系统电压得作用。

蓄电池相当于一个较大得电容器,可吸收发电机得瞬时过电压,保护电子元件不被损坏。

延长其使用寿命。

二、蓄电池得构造车用12V蓄电池均由6个单格电池串联而成,每个单格得标称电压为2V,串联成12V得电源,向汽车拖拉机用电设备供电。

蓄电池主要由极板、电解液、格板、电极、壳体等部分组成。

1.极板极板分为正极板与负极板两种。

蓄电池得充电过程就是依靠极板上得活性物质与电解液中硫酸得化学反应来实现得。

正极板上得活性物质就是深棕色得二氧化铅(PbO2),负极板上得活性物质就是海绵状、青灰色得纯铅(Pb)。

正、负极板得活性物质分别填充在铅锑合金铸成得栅架上,加入锑得目得就是提高栅架得机械强度与浇铸性能。

但锑有一定得副作用,锑易从正极板栅架中解析出来而引起蓄电池得自行放电与栅架得膨胀、溃烂,从而影响蓄电池得使用寿命。

负极板得厚度为1、8mm,正极板为2、2mm,为了提高蓄电池得容量,国外大多采用厚度为1、1~1、5mm得薄型极板。

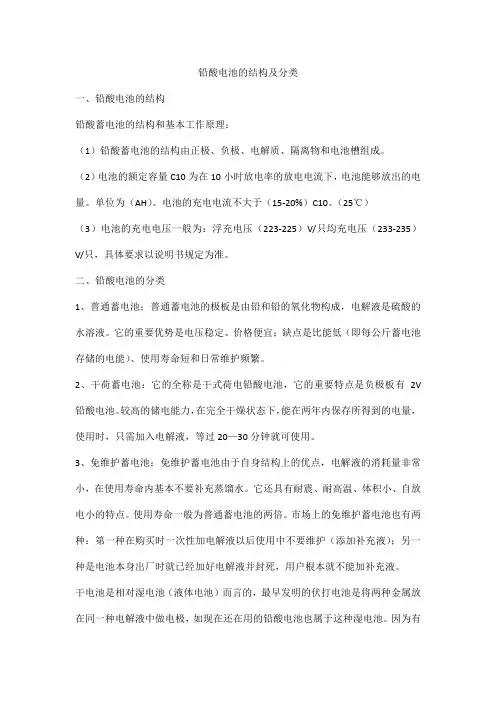

铅酸电池的结构及分类一、铅酸电池的结构铅酸蓄电池的结构和基本工作原理：（1）铅酸蓄电池的结构由正极、负极、电解质、隔离物和电池槽组成。

（2）电池的额定容量C10为在10小时放电率的放电电流下，电池能够放出的电量。

单位为（AH）。

电池的充电电流不大于（15-20%）C10。

（25℃）（3）电池的充电电压一般为：浮充电压（223-225）V/只均充电压（233-235）V/只，具体要求以说明书规定为准。

二、铅酸电池的分类1、普通蓄电池；普通蓄电池的极板是由铅和铅的氧化物构成，电解液是硫酸的水溶液。

它的重要优势是电压稳定、价格便宜；缺点是比能低（即每公斤蓄电池存储的电能）、使用寿命短和日常维护频繁。

2、干荷蓄电池：它的全称是干式荷电铅酸电池，它的重要特点是负极板有2V 铅酸电池。

较高的储电能力，在完全干燥状态下，能在两年内保存所得到的电量，使用时，只需加入电解液，等过20—30分钟就可使用。

3、免维护蓄电池：免维护蓄电池由于自身结构上的优点，电解液的消耗量非常小，在使用寿命内基本不要补充蒸馏水。

它还具有耐震、耐高温、体积小、自放电小的特点。

使用寿命一般为普通蓄电池的两倍。

市场上的免维护蓄电池也有两种：第一种在购买时一次性加电解液以后使用中不要维护（添加补充液）；另一种是电池本身出厂时就已经加好电解液并封死，用户根本就不能加补充液。

干电池是相对湿电池（液体电池）而言的，最早发明的伏打电池是将两种金属放在同一种电解液中做电极，如现在还在用的铅酸电池也属于这种湿电池。

因为有液体使用携带不方便，后来人们又发明了干电池，原理是相同的，只是把电解质溶液改用胶糊状电解质来代替，并密封在锌桶中（锌桶做负极，中间铜和碳棒做正极，胶糊状电解质填充在正负极之间），这样电解液不会流出来，便于使用、携带，故称之为干电池。

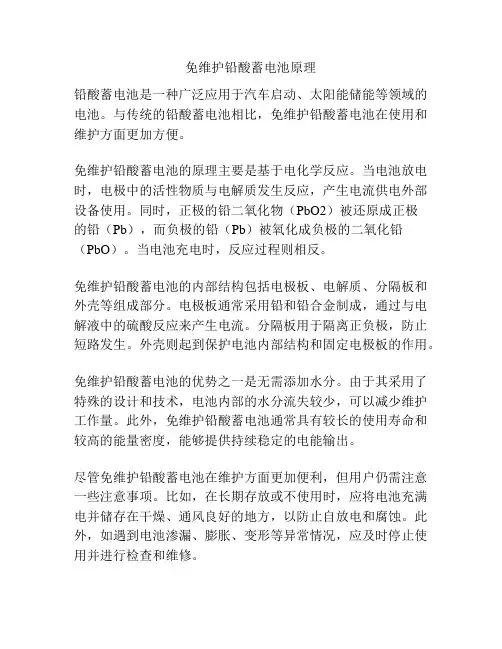

免维护铅酸蓄电池原理
铅酸蓄电池是一种广泛应用于汽车启动、太阳能储能等领域的电池。

与传统的铅酸蓄电池相比，免维护铅酸蓄电池在使用和维护方面更加方便。

免维护铅酸蓄电池的原理主要是基于电化学反应。

当电池放电时，电极中的活性物质与电解质发生反应，产生电流供电外部设备使用。

同时，正极的铅二氧化物（PbO2）被还原成正极
的铅（Pb），而负极的铅（Pb）被氧化成负极的二氧化铅（PbO）。

当电池充电时，反应过程则相反。

免维护铅酸蓄电池的内部结构包括电极板、电解质、分隔板和外壳等组成部分。

电极板通常采用铅和铅合金制成，通过与电解液中的硫酸反应来产生电流。

分隔板用于隔离正负极，防止短路发生。

外壳则起到保护电池内部结构和固定电极板的作用。

免维护铅酸蓄电池的优势之一是无需添加水分。

由于其采用了特殊的设计和技术，电池内部的水分流失较少，可以减少维护工作量。

此外，免维护铅酸蓄电池通常具有较长的使用寿命和较高的能量密度，能够提供持续稳定的电能输出。

尽管免维护铅酸蓄电池在维护方面更加便利，但用户仍需注意一些注意事项。

比如，在长期存放或不使用时，应将电池充满电并储存在干燥、通风良好的地方，以防止自放电和腐蚀。

此外，如遇到电池渗漏、膨胀、变形等异常情况，应及时停止使用并进行检查和维修。

免维护铅酸蓄电池以其便捷的使用和维护特点，成为了许多应用领域的首选电池。

随着技术的进步和创新，相信免维护铅酸蓄电池将继续发展，并为人们的生活和工作带来更多便利。

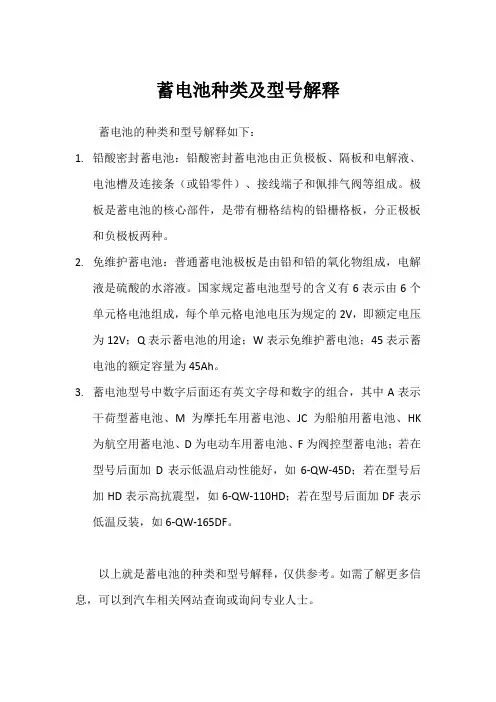

蓄电池种类及型号解释
蓄电池的种类和型号解释如下：
1.铅酸密封蓄电池：铅酸密封蓄电池由正负极板、隔板和电解液、
电池槽及连接条（或铅零件）、接线端子和佩排气阀等组成。

极板是蓄电池的核心部件，是带有栅格结构的铅栅格板，分正极板和负极板两种。

2.免维护蓄电池：普通蓄电池极板是由铅和铅的氧化物组成，电解
液是硫酸的水溶液。

国家规定蓄电池型号的含义有6表示由6个单元格电池组成，每个单元格电池电压为规定的2V，即额定电压为12V；Q表示蓄电池的用途；W表示免维护蓄电池；45表示蓄电池的额定容量为45Ah。

3.蓄电池型号中数字后面还有英文字母和数字的组合，其中A表示
干荷型蓄电池、M为摩托车用蓄电池、JC为船舶用蓄电池、HK 为航空用蓄电池、D为电动车用蓄电池、F为阀控型蓄电池；若在型号后面加D表示低温启动性能好，如6-QW-45D；若在型号后加HD表示高抗震型，如6-QW-110HD；若在型号后面加DF表示低温反装，如6-QW-165DF。

以上就是蓄电池的种类和型号解释，仅供参考。

如需了解更多信息，可以到汽车相关网站查询或询问专业人士。

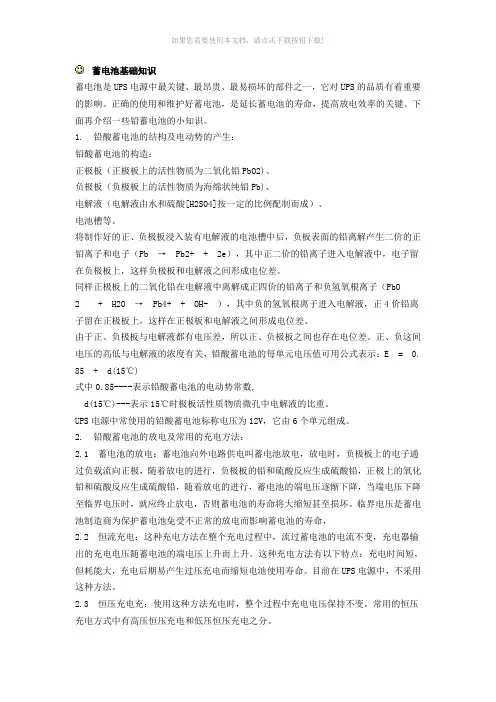

蓄电池基础知识蓄电池是UPS电源中最关键、最昂贵、最易损坏的部件之一，它对UPS的品质有着重要的影响。

正确的使用和维护好蓄电池，是延长蓄电池的寿命，提高放电效率的关键。

下面再介绍一些铅蓄电池的小知识。

1. 铅酸蓄电池的结构及电动势的产生：铅酸蓄电池的构造：正极板（正极板上的活性物质为二氧化铅PbO2)、负极板（负极板上的活性物质为海绵状纯铅Pb)、电解液（电解液由水和硫酸[H2SO4]按一定的比例配制而成）、电池槽等。

将制作好的正、负极板浸入装有电解液的电池槽中后，负板表面的铅离解产生二价的正铅离子和电子（Pb →Pb2+ + 2e），其中正二价的铅离子进入电解液中，电子留在负极板上，这样负极板和电解液之间形成电位差。

同样正极板上的二氧化铅在电解液中离解成正四价的铅离子和负氢氧根离子（PbO2 + H2O →Pb4+ + OH- ），其中负的氢氧根离子进入电解液，正4价铅离子留在正极板上，这样在正极板和电解液之间形成电位差。

由于正、负极板与电解液都有电压差，所以正、负极板之间也存在电位差。

正、负这间电压的高低与电解液的浓度有关，铅酸蓄电池的每单元电压值可用公式表示：E = 0.85 + d(15℃)式中0.85----表示铅酸蓄电池的电动势常数,d(15℃)---表示15℃时极板活性质物质微孔中电解液的比重。

UPS电源中常使用的铅酸蓄电池标称电压为12V，它由6个单元组成。

2. 铅酸蓄电池的放电及常用的充电方法：2.1 蓄电池的放电：蓄电池向外电路供电叫蓄电池放电，放电时，负极板上的电子通过负载流向正极，随着放电的进行，负极板的铅和硫酸反应生成硫酸铅，正极上的氧化铅和硫酸反应生成硫酸铅，随着放电的进行，蓄电池的端电压逐惭下降，当端电压下降至临界电压时，就应终止放电，否则蓄电池的寿命将大缩短甚至损坏。

临界电压是蓄电池制造商为保护蓄电池免受不正常的放电而影响蓄电池的寿命，2.2 恒流充电：这种充电方法在整个充电过程中，流过蓄电池的电流不变，充电器输出的充电电压随蓄电池的端电压上升而上升。
