全国中考物理欧姆定律的计算中考真题汇总及答案解析

一、初中物理欧姆定律的实际应用问题1．小组同学设计电子身高测量仪，电源电压恒定，R0是定值电阻，R X是滑动变阻器，滑动变阻器的滑片P与被测人头顶齐平。

闭合开关S，被测人身高越高，电流表、电压表示数都变大的电路是A．B．C．D．【答案】B【解析】【分析】【详解】A．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变小，电路中的总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大，由U＝IR可知，R0两端的电压变大，则R X两端的电压变小，即电压表的示数变小， A不符合题意；B．两电阻串联，电压表测R0两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变小，总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大，由U＝IR可知，R0两端的电压变大，即电压表的示数变大，B符合题意；C．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变大，电路中的总电阻变大，由I＝UR可知，电路中的电流变小，即电流表的示数变小，由U＝IR可知，R0两端的电压变小，根据串联电路中总电压等于各分电压之和可知，R X两端的电压变大，即电压表的示数变大，C不符合题意；D．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变大，电路中的总电阻变大，由I＝UR可知，电路中的电流变小，即电流表的示数变小，由U＝IR可知，R0两端的电压变小，即电压表的示数变小，D不符合题意。

故选B。

2．如图所示是小明设计的一个简易电子身高测量仪的示意图。

其中，电源电压恒为 6 V，保护电阻R0= 20 Ω是一只固定着的、竖直放置的硬电阻棒，总长为40 cm，其接入电路的电阻与接人电路的棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计。

小明用该测量仪对甲、乙和丙三位同学的身高进行了测量，其数据见下表，若已知乙同学测量时，滑片恰在电阻棒的中点位置，则根据题中提供的信息可知甲同学乙同学丙同学电流表读数I/A0.20.150.12电压表读数U/V23 3.6身高h/m 1.6A．电阻棒的总电阻是40 ΩB．甲的身高是1.7 m，丙的身高是1.5 m C．甲的身高是1.5 m，丙的身高是1.8 m D．从理论上分析，该测量仪的身高测量范围是1.4~1.8 m【答案】AD【解析】【详解】由电路图可知，滑动变阻器与电阻R0串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压；A．乙测量时，滑片恰在电阻棒ab的中点位置，两电表的示数分别为：U=3V，I=0.15A，则电阻棒的总电阻：3V2240Ω0.15AURI=⨯=⨯=总，故A符合题意；BC．已知电阻棒总长为40cm，其总电阻为40Ω，所以电阻棒上1cm的电阻为1Ω，由表格数据可得，甲测量身高时，变阻器接入电路的电阻为1112V=10Ω0.2AURI==，则电阻棒接入电路的长度为10cm，所以甲的身高是160cm-20cm+10cm=150cm=1.5m；丙测量身高时，变阻器接入电路的电阻为2223.6V=30Ω0.12AURI==，则电阻棒接入电路的长度为30cm ，所以丙的身高是160cm-20cm+30cm=170cm=1.7m ，故B 、C 不符合题意；D ．当滑片在a 点时，滑动变阻器全部接入电路，所以测量范围最大是160cm-20cm+40cm=180cm=1.8m ，当滑片在b 点时，滑动变阻器接入电路电阻为0，所以测量范围最小是160cm-20cm=140cm=1.4m ，即从理论上分析，该测量仪的身高测量范围是1.4～1.8m ，故D 符合题意。

一、欧姆定律的计算问题难题易错题1．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）A ．电源电压为 4VB ．电路总功率的最大值为 2.4WC ．R 1 电功率的最小值为 0.4WD ．R 2 的最大阻值为 10Ω【答案】C 【解析】 【详解】由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由UI R=可得，电源的电压1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V=20Ω0.2AU R I == 故D 错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误； 电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。

故选C 。

2．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 从中点向右滑动的过程中，下列说法中正确的是（ ）A ．电流表A 1的示数变小，灯泡的亮度不变B ．电流表A 2的示数变大，电压表V 的示数不变C ．电压表的示数与电流表A 1的示数的比值变小D ．电压表V 的示数与电流表A 2的示数的比值变小 【答案】A 【解析】 【分析】 【详解】AB ．看图分析可知，滑动变阻器与灯泡并联，电流表A 2测量干路总电流，A 1测量滑动变阻器所在支路的电流，电压表测量该并联电路的电源电压。

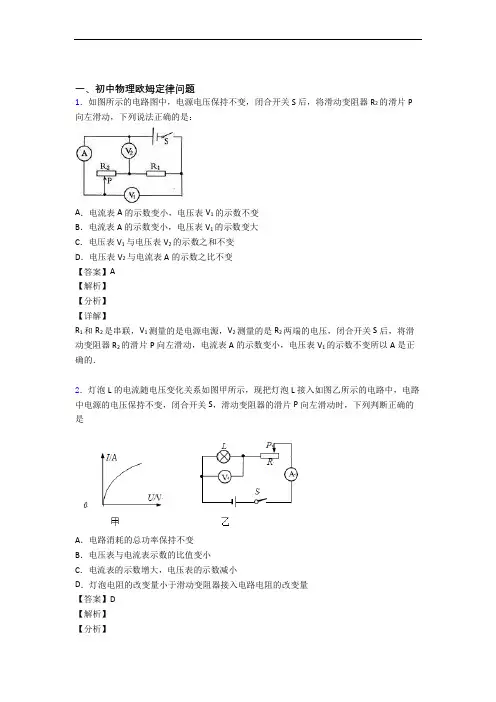

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC ．灯与R 串联，电压表测L 的电压，电流表测电路的电流，滑动变阻器的滑片P 向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据P UI =，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC 错误；B ．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B 错误；D ．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D 正确。

故选D 。

3．如图所示，电源电压不变，电阻115ΩR =，210ΩR =，开关S 、S 1闭合，S 2断开，电流表读数为0.4A ，则开关S 、S 2闭合，S 1断开时，电流表读数可能为（ ）A ．0.4AB ．0.5AC ．0.6AD ．0.7A【答案】B 【解析】 【分析】 【详解】当开关S 、S 1闭合，S 2断开时，电阻R 0与R 1的串联，电流表测电路中的电流，根据欧姆定律可得，R 1两端的电压是1110.4A 15Ω6V U I R ==⨯=因为串联电路的总电阻等于各分电阻之和，所以011R R R =+总当开关S 、S 2闭合，S 1断开时，电阻R 0与R 2串联，同理022R R R =+总因为12R R >，所以12R R >总总，因为电源电压不变，所以根据欧姆定律可得210.4A I I >=因为开关S 、S 2闭合，S 1断开时，电路中的电流变大，那么R 0的电压变大，由于电源电压不变，根据串联电路的电压规律可知，R 2两端的电压变小，即216V U U <=所以1226V 0.6A 10ΩU I R <== 则可知电流表的读数在0.4~0.6A 之间。

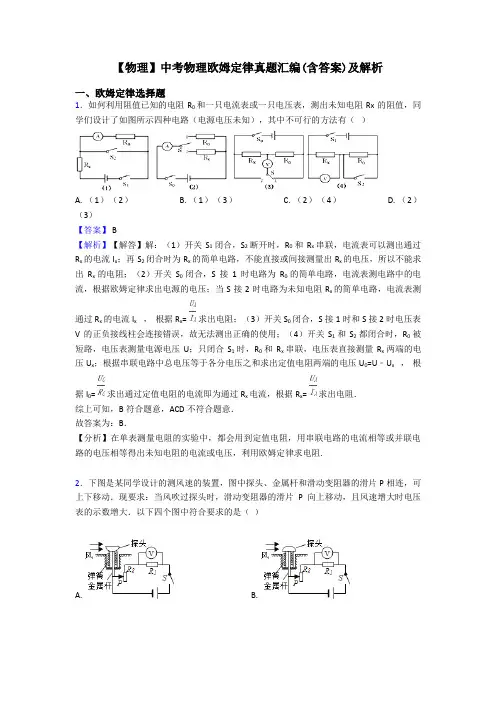

【物理】中考物理欧姆定律真题汇编(含答案)及解析一、欧姆定律选择题1．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路（电源电压未知），其中不可行的方法有（）A. （1）（2）B. （1）（3）C. （2）（4）D. （2）（3）【答案】 B【解析】【解答】解：（1）开关S1闭合，S2断开时，R0和R x串联，电流表可以测出通过R x的电流I x；再S2闭合时为R x的简单电路，不能直接或间接测量出R x的电压，所以不能求出R x的电阻；（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻R x的简单电路，电流表测通过R x的电流I x，根据R x= 求出电阻；（3）开关S0闭合，S接1时和S接2时电压表V的正负接线柱会连接错误，故无法测出正确的使用；（4）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和R x串联，电压表直接测量R x两端的电压U x；根据串联电路中总电压等于各分电压之和求出定值电阻两端的电压U0=U﹣U x，根据I0= 求出通过定值电阻的电流即为通过R x电流，根据R x= 求出电阻．综上可知，B符合题意，ACD不符合题意．故答案为：B．【分析】在单表测量电阻的实验中，都会用到定值电阻，用串联电路的电流相等或并联电路的电压相等得出未知电阻的电流或电压，利用欧姆定律求电阻.2．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．3．小华设计了一种输液提示器，能在护士站观察到药液量的变化。

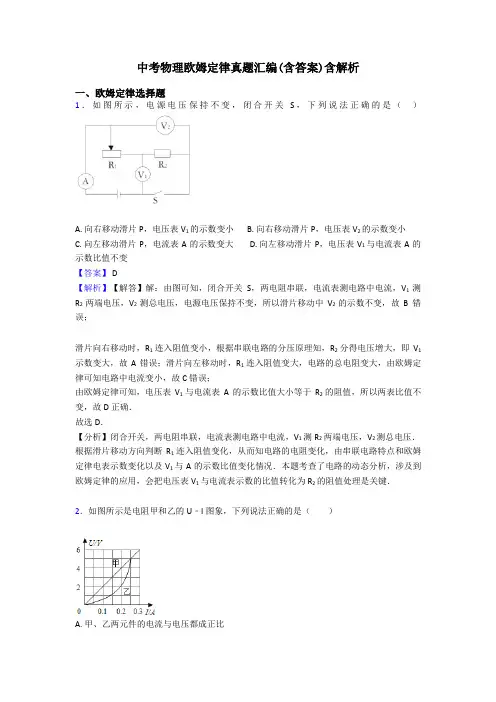

中考物理欧姆定律真题汇编(含答案)含解析一、欧姆定律选择题1．如图所示，电源电压保持不变，闭合开关S，下列说法正确的是（）A. 向右移动滑片P，电压表V1的示数变小B. 向右移动滑片P，电压表V2的示数变小C. 向左移动滑片P，电流表A的示数变大D. 向左移动滑片P，电压表V1与电流表A的示数比值不变【答案】 D【解析】【解答】解：由图可知，闭合开关S，两电阻串联，电流表测电路中电流，V1测R2两端电压，V2测总电压，电源电压保持不变，所以滑片移动中V2的示数不变，故B错误；滑片向右移动时，R1连入阻值变小，根据串联电路的分压原理知，R2分得电压增大，即V1示数变大，故A错误；滑片向左移动时，R1连入阻值变大，电路的总电阻变大，由欧姆定律可知电路中电流变小，故C错误；由欧姆定律可知，电压表V1与电流表A的示数比值大小等于R2的阻值，所以两表比值不变，故D正确．故选D．【分析】闭合开关，两电阻串联，电流表测电路中电流，V1测R2两端电压，V2测总电压．根据滑片移动方向判断R1连入阻值变化，从而知电路的电阻变化，由串联电路特点和欧姆定律电表示数变化以及V1与A的示数比值变化情况．本题考查了电路的动态分析，涉及到欧姆定律的应用，会把电压表V1与电流表示数的比值转化为R2的阻值处理是关键．2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。

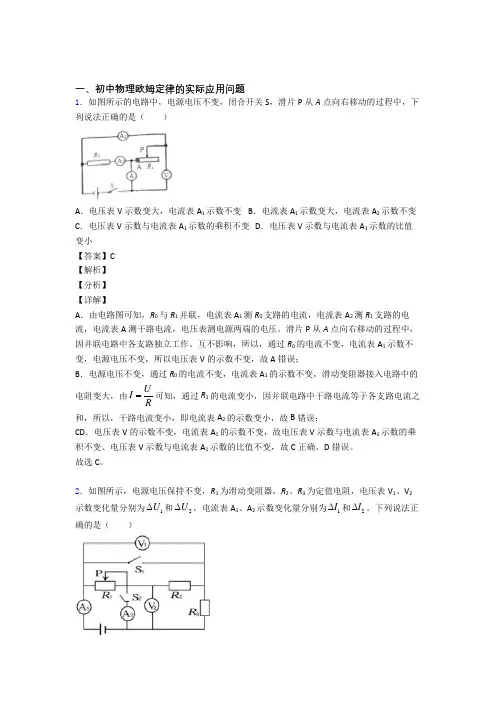

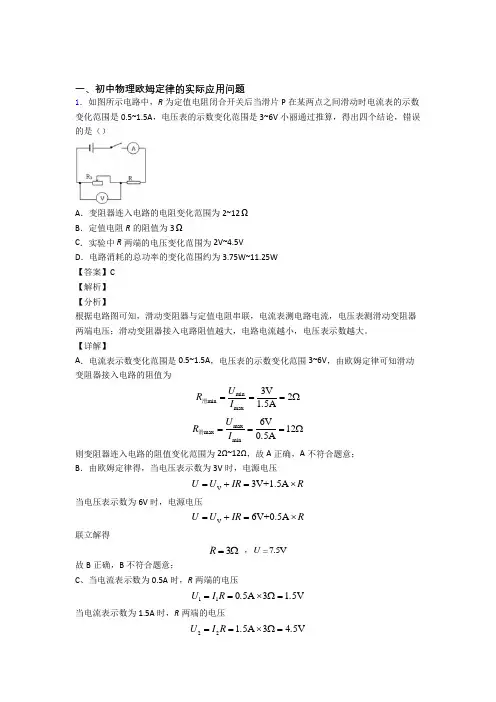

一、初中物理欧姆定律的实际应用问题1．如图所示的电路中，电源电压不变，闭合开关S ，滑片P 从A 点向右移动的过程中，下列说法正确的是（ ）A ．电压表V 示数变大，电流表A 1示数不变B ．电流表A 1示数变大，电流表A 2示数不变C ．电压表V 示数与电流表A 1示数的乘积不变D ．电压表V 示数与电流表A 1示数的比值变小【答案】C【解析】【分析】【详解】A ．由电路图可知，R 0与R 1并联，电流表A 1测R 0支路的电流，电流表A 2测R 1支路的电流，电流表A 测干路电流，电压表测电源两端的电压。

滑片P 从A 点向右移动的过程中，因并联电路中各支路独立工作、互不影响，所以，通过R 0的电流不变，电流表A 1示数不变，电源电压不变，所以电压表V 的示数不变，故A 错误；B ．电源电压不变，通过R 0的电流不变，电流表A 1的示数不变，滑动变阻器接入电路中的电阻变大，由U I R=可知，通过R 1的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A 2的示数变小，故B 错误；CD ．电压表V 的示数不变，电流表A 1的示数不变，故电压表V 示数与电流表A 1示数的乘积不变、电压表V 示数与电流表A 1示数的比值不变，故C 正确、D 错误。

故选C 。

2．如图所示，电源电压保持不变，R 1为滑动变阻器，R 2、R 3为定值电阻，电压表V 1、V 2示数变化量分别为1U ∆和2U ∆，电流表A 1、A 2示数变化量分别为1I ∆和2I ∆。

下列说法正确的是（ ）A ．闭合开关S 1、S 2，向右调节滑片P ，A 1、A 2示数变小，且变化量相等B ．保持滑片P 位置不变，开关S 1保持断开，S 2由断开到闭合，A 1示数增大，V 2示数不变C ．断开开关S 1、S 2，向左调节滑片P ，V 1示数变大，V 2示数变小，A 1示数变小D ．断开开关S 1、S 2，向右适当调节滑片P ，R 2阻值等于2111U U I I ∆∆-∆∆ 【答案】AD【解析】【分析】【详解】A ．闭合开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3并联，电流表A 1测量的是干路电流，电流表A 2测量的通过变阻器R 1的电流，当向右调节滑片P 时，变阻器R 1的接入电阻变大，故其电流变小，即电流表A 2的示数变小；电流表A 1的示数为R 1、R 2、R 3所在的三条支路电流之和，R 2和R 3所在支路电阻不变，所以这两条支路的电流也未发生变化，所以A 1的示数因A 2的示数变小而变小，且两电流表示数变化量相等，故A 正确；B ．保持滑片P 位置不变， S 1和S 2都断开时，变阻器R 1和定值电阻R 2、R 3串联；S 1保持断开，S 2由断开到闭合时，定值电阻R 2、R 3以及电压表V 2同时被短路；从中可以看出开关S 1保持断开，S 2由断开到闭合时，电路中的总电阻变小，故总电流变大，即电流表A 1示数增大；同时电压表V 2短路，所以V 2示数从有到无，即它的示数会减小，故B 错误；C ．断开开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3串联，向左调节滑片P 时，变阻器R 1的接入电阻会减小，而R 2和R 3的电阻不变；电压表V 1示数为R 1和R 2两端电压之和，由串联电路的分压原理可知，其示数会减小；电压表V 2示数为R 2和R 3两端电压之和，其示数会变大；A 1示数为此串联电路中的电流，它会因为总电阻的减小而增大，故C 错误；D ．断开开关S 1、S 2，变阻器R 1和定值电阻R 2、R 3串联；当变阻器的滑片P 右移时，变阻器接入电路中的电阻变大，故电流表A 1的示数会变小。

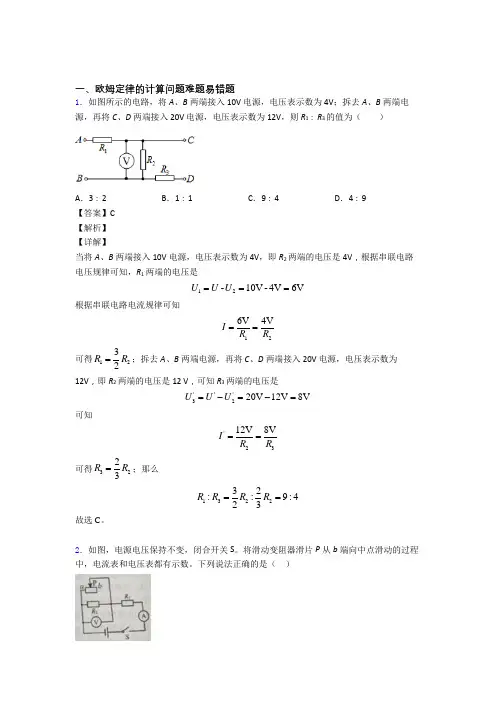

一、欧姆定律的计算问题难题易错题1．如图所示的电路，将A 、B 两端接入10V 电源，电压表示数为4V ；拆去A 、B 两端电源，再将C 、D 两端接入20V 电源，电压表示数为12V ，则R 1∶R 3的值为（ ）A ．3∶2B ．1∶1C ．9∶4D ．4∶9【答案】C【解析】【详解】 当将A 、B 两端接入10V 电源，电压表示数为4V ，即R 2两端的电压是4V ，根据串联电路电压规律可知，R 1两端的电压是12-10V -4V 6V U U U ===根据串联电路电流规律可知126V 4V I R R ==可得1232R R =；拆去A 、B 两端电源，再将C 、D 两端接入20V 电源，电压表示数为12V ，即R 2两端的电压是12 V ，可知R 3两端的电压是'''3220V 12V 8V U U U =-=-= 可知'2312V 8V I R R == 可得3223R R =；那么 213232::9:423R R R R == 故选C 。

2．如图，电源电压保持不变，闭合开关S 。

将滑动变阻器滑片P 从b 端向中点滑动的过程中，电流表和电压表都有示数。

下列说法正确的是（ ）A ．电流表的示数变小B ．1R 的功率变大C ．1R 的电流变化量小于滑动变阻器的电流变化量D ．电压表示数变化量与电流表示数变化量的比值不变【答案】BCD【解析】【分析】【详解】由电路图知，滑动变阻器与电阻2R 并联后，再与电阻1R 串联，电流表测的是干路的电流，电压表测的滑动变阻器和电阻2R 两端的电压；当滑片从b 端向中点滑动时，并联后的总电阻减小，整个电路中的电阻减小。

A ．由欧姆定律U I R=知，整个电路中的电流将增大，即电流表的示数变大，故错误； B ．由串联电路的分压的规律知，电压表的示数减小，电阻1R 分压的电压增大，因通过1R 的电流增大，由P UI =知，1R 的功率变大，故B 正确；C ．1R 的电流变化量，即为干路电流变化量，等于2R 电流的减小量与滑动变阻器电流的增加量之和，故C 正确；D ．电压表示数变化量与电流表示数变化量之比为1U R I∆=∆ 因电阻1R 的阻值不变，即电压表示数变化量与电流表示数变化量的比值不变，故D 正确。

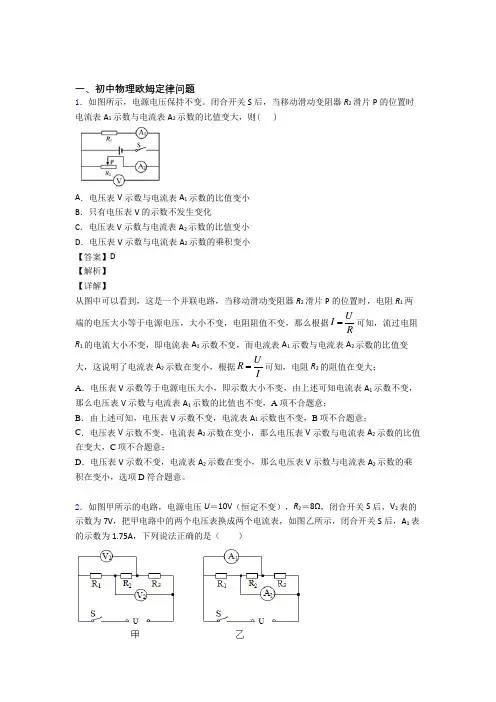

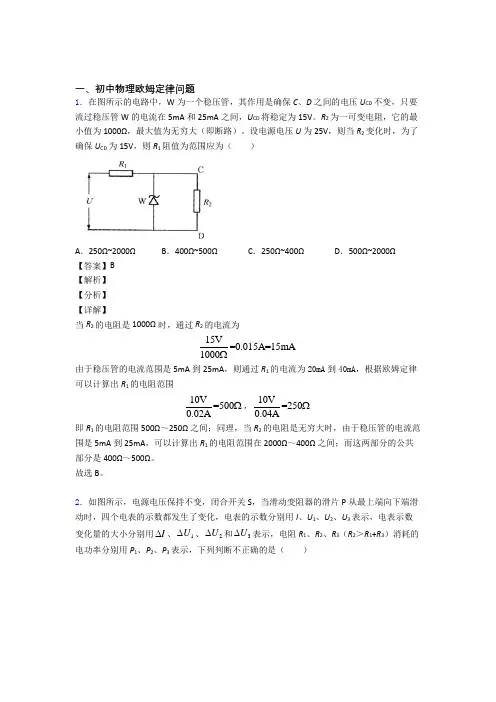

一、初中物理欧姆定律问题1．如图所示，电源电压保持不变。

闭合开关S后，当移动滑动变阻器R2滑片P的位置时电流表A1示数与电流表A2示数的比值变大，则( )A．电压表V示数与电流表A1示数的比值变小B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电压表V示数与电流表A2示数的乘积变小【答案】D【解析】【详解】从图中可以看到，这是一个并联电路，当移动滑动变阻器R2滑片P的位置时，电阻R1两端的电压大小等于电源电压，大小不变，电阻阻值不变，那么根据UIR=可知，流过电阻R1的电流大小不变，即电流表A1示数不变，而电流表A1示数与电流表A2示数的比值变大，这说明了电流表A2示数在变小，根据URI=可知，电阻R2的阻值在变大；A．电压表V示数等于电源电压大小，即示数大小不变，由上述可知电流表A1示数不变，那么电压表V示数与电流表A1示数的比值也不变，A项不合题意；B．由上述可知，电压表V示数不变，电流表A1示数也不变，B项不合题意；C．电压表V示数不变，电流表A2示数在变小，那么电压表V示数与电流表A2示数的比值在变大，C项不合题意；D．电压表V示数不变，电流表A2示数在变小，那么电压表V示数与电流表A2示数的乘积在变小，选项D符合题意。

2．如图甲所示的电路，电源电压U＝10V（恒定不变），R2＝8Ω，闭合开关S后，V2表的示数为7V，把甲电路中的两个电压表换成两个电流表，如图乙所示，闭合开关S后，A1表的示数为1.75A，下列说法正确的是（）A ．甲电路中V 1表的示数为3VB ．乙电路中A 2表的示数为2.25AC ．R 1=12ΩD ．乙电路中R 3的电流为0.5A【答案】CD 【解析】 【详解】A ．图甲中R 1、R 2和R 3串联，V 1表的测量电阻R 1和R 2的电压，V 2表的测量电阻R 2和R 3的电压，电源电压U ＝10V ，闭合开关S 后，V 2表的示数为7V ，根据串联电路电压规律，R 1两端电压为：10V-7V=3VV 1表的示数肯定大于3V ，故A 错误；BCD ．图乙中三个电阻并联，电流表A 1测量R 2和R 3中的电流，电流表A 2测量R 1和R 2中的电流，通过R 2的电流：I 2=2U R =10V 8Ω=1.25A 通过R 3的电流：I 3=I A1−I 2=1.75A−1.25A=0.5A故D 正确；根据欧姆定律可得，R 3的阻值：R 3=3U I =10V 0.5A=20Ω 图甲中，三个电阻串联，电路中的电流：I =V223U R R +=7V 8Ω20Ω+=0.25A 根据串联电路电压的特点，U 1=U −U V2=10V−7V=3V由I =UR可得，R 1的阻值： R 1=1U I =3V 0.25A=12Ω 故C 正确；图乙中三个电阻并联，电流表A 2测量R 1和R 2中的电流，I A2=I ′1+I 2=1U R +I 2=10V12Ω+1.25A=0.83A+1.25A=2.08A故B 错误；3．把标有“6V 3W ”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V 的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变），下列说法正确的是（ ）A ．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小B ．电路的总功率最大值为10.8WC ．小灯泡的电功率最小值为0.75WD ．滑动变阻器允许调节的范围是24Ω~60Ω 【答案】ACD 【解析】 【分析】分析实物图可知：灯泡与滑动变阻器是串联关系；电流表测量串联电路的电流（所选量程为0~0.6A ），电压表测量滑动变阻器两端的电压（所选量程为0~15V ）。

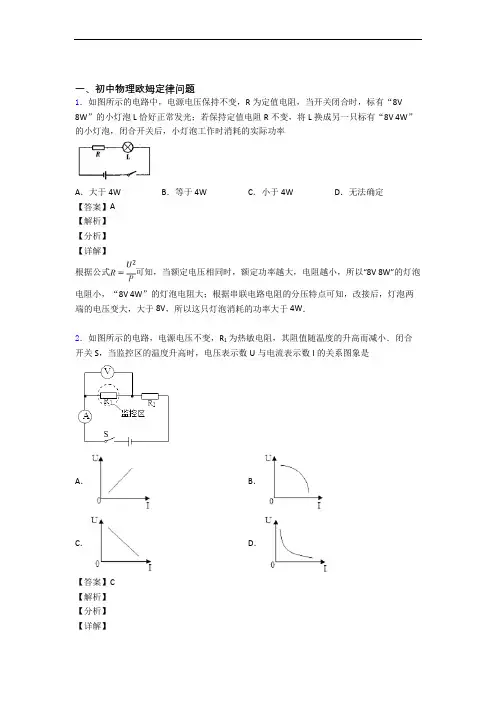

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是A．B．C．D．【答案】C【解析】【分析】【详解】由电路图可知，R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流。

A．因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R1的阻值变小，电路中的总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大；热敏电阻R1的阻值变小，由串联分压原理可知，R1两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表示数I变大时，电压表的示数U减小，故A图象错误；BCD．根据串联电路的电压特点和欧姆定律可得,电压表示数U1＝U总−U2＝U总−IR2因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图象是一条倾斜的直线，且电流增大时，电压变小，故C图象正确，BD图象错误。

故选C。

【点睛】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．由题意可知温度升高时热敏电阻阻值的变化，根据欧姆定律可知电路中的电流和R2两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，进而分析可得图象。

3．如图电路,电源两端电压为4.5V且保持不变．电阻R1为10Ω,滑动变阻器R2的铭牌上标有“20Ω 1A”的字样,电流表的量程为0~0.6A,两个电压表的量程均为0~3V,在保证电路安全的条件下,下列说法中正确的是（）A．定值电阻R1的最大功率为3.6WB．电流表A的示数变化范围为0.15A~0.45AC．滑动变阻器的最小功率为0.45WD．滑动变阻器R2的阻值取值范围为0Ω~20Ω【答案】C【解析】【详解】A．从图中可以看到，这是一个串联电路，电阻R1和滑动变阻器R2串联在一起，电压表V1测的是电阻R1两端的电压，电压表V2测的是滑动变阻器R2接入电路中电阻两端电压，要求定值电阻R1的最大功率，那么需要定值电阻R1两端的电压最大，由题意可知，当R1两端的电压是3V时，电压表V1的量程没有超出，流过R1的电流为1113V==0.3A10ΩUIR此电流大小没有超过电流表的量程，也没有超过滑动变阻器R2的最大电流，那么滑动变阻器R2两端的电压为21 4.5V 3V 1.5V U U U =-=-=这个电压大小也没有超过电压表V 2的量程，所以当R 1两端的电压是3V 时能够保证电路安全，此时定值电阻R 1的最大功率为()221113V 0.9W 10ΩU P R === A 错误；B ．当电流表的示数最小时，电路中电阻最大，滑动变阻器R 2接入电路中电阻最大，即220ΩR =，电路中的电流大小为12 4.5V 0.15A 10Ω20ΩU I R R ===++ 这个电流大小没有超过滑动变阻器R 2的最大电流，也没有超过电流表的量程，此时R 1两端的电压是1R 10.15A 10Ω 1.5V U IR ==⨯=R 2两端电压为21R R - 4.5V -1.5V 3V U U U ===这也没有超过两电压表的量程，所以电路中的电流最小可以为0.15A ；当电流表的示数最大时，假设0.45A I =，此时R 1两端的电压是1R 10.45A 10Ω 4.5V U IR ==⨯=这个电压大小超过了电压表的量程，所以0.45A I ≠，所以电流表A 的示数变化范围不为0.15A~0.45A ，B 错误；CD ．当滑动变阻器R 2的电阻最小时，此时电路中电流最大，R 1两端的电压最大，只能是3V ，由上述可知0.3A I =，R 2两端的电压为2R 1.5V U =，R 2的最小值为2R 2 1.5V 5Ω0.3AU R I === 由上述可知，滑动变阻器R 2的电阻可取20Ω，这也是R 2的最大值，所以滑动变阻器R 2的阻值取值范围为5Ω~20Ω；设电路中的电流为I ，由题意可知道滑动变阻器的功率为()()2222222221212121212-4-4U U U P I R R R R R R R R R R R R R ⎛⎫==⋅=⋅= ⎪++⎝⎭+ 要使电功率P 最小，那么()2122-R R R 要最大，当R 2是5Ω或者20Ω时，()2122-R R R 最大，滑动变阻器的电功率最小，大小为0.45W P =，可知，C 正确、D 错误。

一、欧姆定律的计算问题难题易错题1．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。

闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系【答案】D【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。

【详解】A ．此时灯泡电阻L 2.4V 8Ω0.3AU R I === 故A 正确，不符合题意；B ．滑动变阻器两端电压 L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。

D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。

故选D 。

2．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）A ．电源电压为 4VB ．电路总功率的最大值为 2.4WC ．R 1 电功率的最小值为 0.4WD ．R 2 的最大阻值为 10Ω【答案】C【解析】【详解】 由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由U I R=可得，电源的电压 1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V =20Ω0.2AU R I == 故D 错误； 因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误；电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（）故C 正确。

三年（2022-2024）中考物理真题分项汇编（全国通用）专题16欧姆定律1．【科学思维】（2024·贵州·中考真题）如图所示电路，电源电压恒定，定值电阻R 阻值为20Ω，灯泡L 标有“6V 3W”字样。

当闭合开关S 、1S ，L 正常发光，滑片P 在a 端时，干路电流为I ；当闭合开关S 、断开1S ，滑动变阻器接入的阻值为10Ω时，电路中电流为I '。

则:I I '=。

【答案】4∶1【解析】当闭合开关S 、1S ，滑片P 在a 端时，定值电阻R 与灯泡L 并联，L 正常发光，则电源电压为6V ，通过灯泡电流L L L 3W =0.5A 6VP I U ==通过定值电阻R 电流6V =0.3A 20ΩR U I R ==干路电流为L 0.5A+0.3A=0.8AR I I I =+=当闭合开关S 、断开1S ，定值电阻R 与滑动变阻器串联，滑动变阻器接入的阻值为10Ω时，电路中电流6V '==0.2A 20Ω+10ΩU I R R =+滑则:0.8A 0.2A=4:1I I '=：2．【创新实验】（2024·山东枣庄·中考真题）如图甲所示为“测量小灯泡电阻”的实验装置，已知小灯泡标有2.5V 字样。

（1）请用笔画线代替导线，在图甲中将实验电路连接完整（要求：滑动变阻器的滑片向右移动时灯泡变亮）；（2）在检查电路无误后进行实验，当电压表的示数如图乙时，为了测量小灯泡正常发光的电阻，应将滑动变阻器的滑片P 向（选填“A ”或“B ”）端移动，同时眼睛注意观察（选填“电压表”、“电流表”或“灯泡”），直至灯泡正常发光；（3）通过移动滑动变阻器的滑片P ，进行多次测量记录数据，并绘制U-I 图像如图丙所示，由此可得小灯泡正常发光时的电阻是Ω；（4）根据图丙可知小灯泡的电阻是（选填“变化”或“不变”），你认为原因是；（5）根据小灯泡的U -I 图像和观察到的亮度变化，还可以发现。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A．电源电压为 4V B．电路总功率的最大值为 2.4WC．R1电功率的最小值为 0.4W D．R2的最大阻值为10Ω【答案】C【解析】【详解】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；当滑片于a端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由UI R=可得，电源的电压1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V=20Ω0.2AU R I == 故D 错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误； 电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。

（物理）中考物理欧姆定律真题汇编(含答案)及解析一、欧姆定律选择题1．如图所示，N是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关S，待弹簧测力计示数稳定后，将变阻器尺的滑片缓慢向右滑动，在此过程中下列说法正确的是（）A. V表示数变大，A表示数变大B. V表示数变大，A表示数变小C. 弹簧测力计示数变小D. 弹簧测力计示数变大【答案】 C【解析】【解答】A、由电路图可知,R0与R串联,电压表测R两端的电压,电流表测电路中的电流,将变阻器R的滑片缓慢向右移动时,变阻器接入电路中的电阻变小,电路中的总电阻变小由I=U/R 可知,电路中的电流变大,即电流表的示数变大,A不符合题意；B、由U=IR可知,R0两端的电压变大,因串联电路中总电压等于各分电压之和,所以,R两端的电压变小,即电压表的示数变小,B不符合题意；C、由图可知,电流由螺线管的下方流入,则由右手螺旋定则可知螺线管上端为N极,下端为S 极,因螺线管的上端与磁铁的下端为同名磁极,相互排斥,且电路中的电流增大,所以,螺线管与磁铁之间的斥力增大,弹簧测力计示数变小,C符合题意；D、由C的分析可知，D不符合题意；故答案为：C【分析】（1）当变阻器R的滑片缓慢向右移动,滑动变阻器接入电路的电阻变小,根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化；（2）影响电磁铁磁性强弱的因素有:电流的大小、线圈的匝数、有无铁芯.线圈的匝数一定,电流越大磁性越强；（3）运用安培定则判断通电螺线管的极性；（4）磁极间的相互作用:同名磁极相互排斥,异名磁极相互吸引；2．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A. 电磁铁的A端为N极B. 小磁针静止时，N极水平指向左C. 利用这一现象所揭示的原理可制成的设备是发电机D. 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强【答案】 C【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，A不符合题意；B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N 极水平指向左，B不符合题意；C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，C错误，符合题意；D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，D不符合题意；故答案为：C。

一、欧姆定律的计算问题难题易错题1．如图甲所示电路，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 从右端滑到左端的过程中， R1、R2的 I-U关系图象如图乙所示。

则下列判断不正确的是（）A．A图线是电阻R2的I-U关系图象B．电源电压为 18VC．R1的阻值是20ΩD．滑动变阻器R2的最大阻值为30Ω【答案】D【解析】【详解】A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。

当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0；由图象可知，A为滑动变阻器R2的U−I关系图象，B为电阻R1的U−I图象，故A正确，不符合题意；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小；由U−I图象可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U1+U2=14V+4V=18V故B正确，不符合题意；C．由I=UR可得，定值电阻R1的阻值R1=1UI=4V0.2A=20Ω故C正确，不符合题意；D．由I=UR可得，滑动变阻器的最大阻值：R2=2UI=14V0.2A=70Ω故D错误，符合题意。

2．如图甲是某生产流水线上的产品输送及计数装置示意图。

其中S 为激光源，1R 为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），2R 为定值电阻，a 、b 间接电压表，电压表示数如下，水平传送带匀速前进，每当传送带上的产品通过S 与1R 之间时，射向光敏电阻的光线会被产品挡住。

若传送带上的产品为均匀正方体，电压随时间变化如图乙所示。

已知计数器电路中电源两极间的电压恒为6V ，保护电阻2R 的阻值为400Ω，则（ ）A ．有光照射时光敏电阻1R 的阻值为800ΩB ．有光照和无光时保护电阻2R 两端的电压之比为1:2C ．有光照射和无光照射时光敏电阻的阻值之比为1:4D ．每1h 通过S 与1R 之间的产品个数为6000个【答案】CD【解析】【分析】【详解】A ．R 1与R 2串联，有激光照R 1时，其阻值较小，由图象可得U 1＝2V根据串联电路的总电压等于各电阻两端的电压之和可得U 2＝U − U 1＝6V−2V ＝4V所以，根据串联电路的电流处处相等可得2224V 0.01A 400U I I R ===Ω=根据欧姆定律可得 112V 2000.01AU R I ===Ω 故A 错误； B ．R 1无激光照时，阻值较大，由图象可得U 1′=4V根据串联电路的总电压等于各电阻两端的电压之和可得U 2′=U −U 1′=6V−4V=2V则有光照和无光时保护电阻2R 两端的电压之比为U 2∶U 2′=4V ∶2V=2∶1故B 错误；C ．R 1无激光照时 22''22V '0.005A 400U I I R ====Ω根据欧姆定律可得此时电阻R 1的阻值11'''4V 000.005AU R I ==Ω=8 有光照射和无光照射时光敏电阻R 1的光敏电阻的阻值之比为R 1∶R 1′＝200Ω：800Ω＝1：4故C 正确；D ．由图象可知：每经过0.6s ，就有一个产品通过计数装置，则每1h 通过S 与R 1之间的产品个数为3600s 60000.6s= 故D 正确。

中考物理欧姆定律解析版汇编含解析一、欧姆定律选择题1．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。

R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压。

若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（）A. AB两端电压为6V时，跳绳自动计数器会计数一次B. 绳子挡住了射向R1的红外线时，R1和R2的阻值相等C. 绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍D. 绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍【答案】D【解析】【解答】解（1）当绳子挡住了射向R1的红外线时，R1电阻变大，计数器会计数一次，信号处理系统记录的是AB间每一时刻的电压（AB间的电压即R2两端的电压），因为R1、R2串联，根据串联电路的分压原理可知，此时R2两端的电压较低，所以应该是AB 两端电压为2V时，跳绳自动计数器会计数一次，A不符合题意；因为电源电压12V,所以此时R1两端电压是12V-2V＝10V,根据串联电路电流处处相等：，解得R1＝5R2， B不符合题意；由乙图可以看出，当没有挡住射向R1的激光，U2'＝U AB'＝6V，由串联电路的分压原理可知此时两电阻相等，C不符合题意；且R1＝5R1'，即绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍，D符合题意。

故答案为：D。

【分析】两电阻串联，AB间电压为R2两端电压，射向R1的激光被挡时它的电阻变化，由串联电路分压原理，结合图象分析射向R1的激光被挡和没挡时AB间电压以及两电阻的大小关系从而解题.2．如图所示，电源电压不变，下列说法正确的是（）A. 只闭合S1，将P向左移动，电流表示数变小，电压表示数变大B. 闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小【答案】B【解析】【解答】解A只闭合S1， R1、R2串联，电压表测R2电压， P向左移动，R2电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小，A不符合题意；（2）闭合S1、S2，断开S3， R1与灯并联后与R2串联，将P左移，R2电阻变小，根据分压原理，R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝，R1消耗的功率增大，B符合题意；（3）（4）开关都闭合，R2短路,所以滑片移动对电路无影响CD不符合题意。

一、欧姆定律的计算问题难题易错题1．如图甲所示电路中，电源电压8V 且保持不变，标有“8V ，8W ”小灯泡与滑动变阻器串联，当滑片P 由A 端滑到B 端过程中，根据两电压表与电流表示数绘制出的U -I 图像，两图像交于Q 点，如图乙所示，下列说法正确的是（ ）A ．Q 点处滑动变阻器两端电压U >4VB ．Q 点处流过小灯泡的电流I <0.5AC ．Q 点处整个电路总功率P <4WD ．Q 点处小灯泡实际功率P 灯>2W【答案】D 【解析】 【详解】由甲可知，该电路是灯泡与电阻器串联，电压表V 1测灯泡L 电压，电压表V 2测变阻器R 的电压，二者电流相等，电流表测电流I 。

对甲电路进行动态分析可得，当滑片往A 移动，滑动变阻器R 电阻变小，电路电流变大，电压表V 1示数变大，电压表V 2示数变小。

A ． 从图中可以获得信息，Q 点为二者的交点，Q 点表示二者此刻的电流、电压都相等即I R =I L ，U R =U L灯泡与变阻器串联，所以二者电压之和等于电源电压，即U L +U R =8V所以U R = U L =4V故A 错误；B ． 设灯泡正常发光时的灯丝电阻为R L1，灯泡两端电压为4V 的时候灯丝电阻为R L2，R L1=2U P 额额=()28V 8W=8Ω灯泡L 的电阻在变化，随着电压增大，灯丝的温度变高，电阻变大。

电压减少时，灯丝温度较低，电阻较小，即：R L1>R L2，则：R L2<8Ω。

Q 点为二者的交点，Q 点表示二者此刻的电流、电压都相等。

所以Q 点时电流，I Q =L2U R '=L24V R >4V 8Ω=0.5A 故B 错误；C ． 由于I Q >0.5A ，所以此时电路总功率P Q =UI Q >8V ×0.5A=4W故C 错误； D ． 灯泡的实际功率P LS =UI L2=4V ×I L2>4V ×0.5A=2W故D 正确。

一、欧姆定律的计算问题难题易错题1．如图所示电路，当S 闭合后，电压表1V 的示数为4V ，电压表2V 的示数为6V ，电流表A 的示数为1A ，将R 1、R 2对换位置后，1V 、2V 、A 三只表的示数均不变，则( )A ．通过三只电阻R 1、R 2、R 3的电流之和是1AB ． R 1的电阻值是2ΩC ．电源电压 =10V UD ． R 2两端的电压为3V【答案】B【解析】【分析】【详解】A ．由电路图知，三个电阻串联，所以串联电路中电流处处相等，故A 不符合题意；B ．由题意可得，电压表1V 测R 1、R 2的总电阻，电压表2V 测R 2、R 3的总电阻，故1124V 4Ω1AU R R I +=== 2236V 6Ω1AU R R I +=== 将R 1和R 2对换位置后，电流表、电压表示数均不变，说明12R R =则122ΩR R ==34ΩR =故B 符合题意；C ．电源电压()1231A (2Ω2Ω4Ω)8V U IR I R R R ==++=⨯++=故C 不符合题意；D ．R 2两端的电压221A 2Ω2V U IR ==⨯=故D 不符合题意。

故选B 。

2．学校的科技小组设计了一种自动计数器，可以自动记录跳绳的次数，其简化电路如图甲所示。

其中R 1是光敏元件，每当绳子挡住了射向R 1的红外线时，R 1的电阻会变大，这时自动计数器会计数一次。

R 2是定值电阻，信号处理系统能记录AB 间每时刻的电压。

已知电源电压为12 V ，某时段AB 间的电压随时间变化的图像如图乙所示，则下列说法正确的是A ．AB 两端电压为2 V 时，跳绳自动计数器会计数一次B ．绳子挡住了射向R 1的红外线时，R 1和R 2的阻值相等C ．绳子没有挡住射向R 1的红外线时，R 1的阻值是R 2的3倍D ．绳子挡住了射向R 1的红外线时，R 1的阻值是R 2的5倍【答案】AD【解析】【分析】【详解】A ．由题知，当射向R 1的激光被挡时，R 1阻值变大，根据串联电路的分压原理知，R 1分得电压增大，R 2分得电压减小，由图乙知，此时U 2=U AB =2V ，因为R 1的电阻变大，自动计数器会计数一次，即AB 间电压为2V 计数一次，故A 项正确；B ．由串联分压的特点可知12112222U U U IR R U U IR R -===， 即1212V-2V 5=2V 1R R =， 所以R 1=5R 2，故B 项错误；C ．当射向R 1的激光没有被挡时，R 1阻值变小，R 1分得电压减小，R 2分得电压增大，由图乙知，此时U 2'=U AB '=6V ，由串联电路的分压原理有：12112222U U U I R R I R R U U ''''-==='''，1212V-6V 1=6V 1R R '=， 所以12R R '=，故C 项错误；D ．结合BC 项，115R R '=，即绳子挡住了射向R 1的红外线时，R 1的阻值是R 2的5倍，故D 项正确。
