手机摄像头Camera专题介绍

手机摄像头原理解析手机摄像头是现代手机的重要组成部分，它的原理是基于光学成像和图像传感的技术。

本文将对手机摄像头的工作原理，以及其所使用的传感器技术进行解析。

一、摄像头分类及工作原理手机摄像头根据其成像方式可以分为主摄像头和前置摄像头。

主摄像头通常用于拍摄高质量的照片和视频，而前置摄像头则主要用于自拍和视频通话。

1. 主摄像头工作原理主摄像头的工作原理是基于光学成像和传感器技术。

当我们按下拍照按钮时，光线首先通过摄像头镜头进入摄像头模组。

摄像头模组通常由透镜、光圈和滤光片等组成。

透镜用于聚焦光线，使其尽可能地聚集在传感器上。

光圈则控制光线进入的数量，通过调节光圈大小可以调节拍摄的景深。

滤光片用于过滤不同波长的光线，使得图像色彩更加真实。

聚焦后的光线到达传感器上，传感器根据光线的强弱转化为电信号。

这些电信号经过模数转换后就变为数字图像信号，可以被手机处理器进行二次处理，最后呈现在手机屏幕上。

2. 前置摄像头工作原理前置摄像头与主摄像头的工作原理类似，也是通过光学成像和传感器技术来实现图像的捕捉和传输。

不同之处在于前置摄像头通常使用广角镜头，以便于用户进行自拍。

前置摄像头的图像通常会经过一些增强处理，例如美颜、滤镜等，以提供更好的自拍效果。

这些处理通常是通过手机软件来实现的。

二、摄像头传感器技术摄像头的传感器类型决定了其感光能力和图像质量。

目前主流的摄像头传感器技术包括CMOS和CCD。

1. CMOS传感器CMOS（Complementary Metal-Oxide-Semiconductor）传感器是目前手机摄像头主要采用的技术。

它具有功耗低、集成度高和成本低等优势。

CMOS传感器通过图像传感单元（Pixel）阵列来捕捉图像。

每个Pixel都包含一个光敏元件和一个电荷转换电路。

当光线照射到光敏元件上时，会生成电荷，并通过电荷转换电路转换为电信号。

2. CCD传感器CCD（Charge-Coupled Device）传感器在早期的手机摄像头中比较常见，但由于其成本和功耗较高，目前在手机摄像头中使用较少。

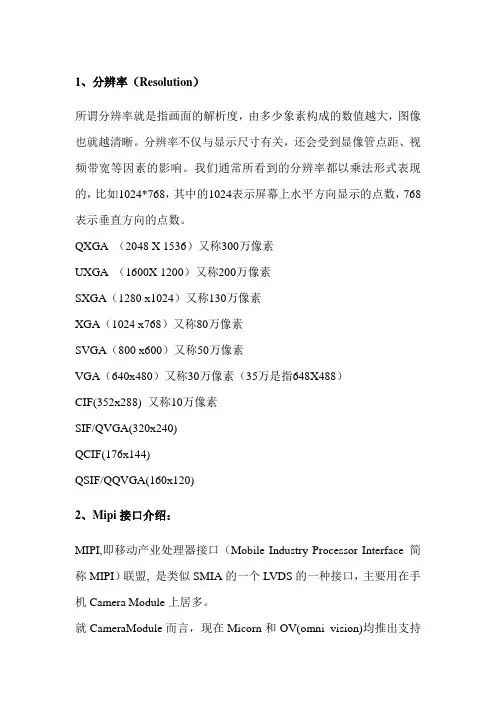

1、分辨率（Resolution）所谓分辨率就是指画面的解析度，由多少象素构成的数值越大，图像也就越清晰。

分辨率不仅与显示尺寸有关，还会受到显像管点距、视频带宽等因素的影响。

我们通常所看到的分辨率都以乘法形式表现的，比如1024*768，其中的1024表示屏幕上水平方向显示的点数，768表示垂直方向的点数。

QXGA （2048 X 1536）又称300万像素UXGA （1600X 1200）又称200万像素SXGA（1280 x1024）又称130万像素XGA（1024 x768）又称80万像素SVGA（800 x600）又称50万像素VGA（640x480）又称30万像素（35万是指648X488）CIF(352x288) 又称10万像素SIF/QVGA(320x240)QCIF(176x144)QSIF/QQVGA(160x120)2、Mipi接口介绍：MIPI,即移动产业处理器接口（Mobile Industry Processor Interface 简称MIPI）联盟, 是类似SMIA的一个L VDS的一种接口，主要用在手机Camera Module上居多。

就CameraModule而言，现在Micorn和OV(omni vision)均推出支持MIPI接口的Sensor如Micorn的MT9D112，MT9T111和OV的OV2650等，对于低像素的Sensor似乎MIPI的优势不是很明显哦，但是在3MP 以上就可能有些优势了。

优势-1，Camera的布线大大减少。

并口的数据接口，如果是YUV输出至少为8个数据Bit、2个Clock(MCLK和PCLK)、I2C两个、同步信号2个，再加地和电源等，如果换成MIPI的串口，可以减少2个同步信号，8个数据Bit变为DOUT_P、DOUT_N、CLK_P、CLK_N，PCLK也可以不要，卓实少了很多，布线自然方便许多。

优势-2，Noise的减少。

手机摄像头基础知识作为手机新型的拍摄功能，内置的数码相机功能与我们平时所见到的低端的（10万－130万像素）数码相机相同。

与传统相机相比，传统相机使用“胶卷”作为其记录信息的载体，而数码摄像头的“胶卷”就是其成像感光器件，是数码拍摄的心脏。

感光器是摄像头的核心，也是最关键的技术。

摄像头按结构来分，有内置和外接之分，但其基本原理是一样的。

按照其采用的感光器件来分，有CCD和CMOS之分：CCD（Charge Coupled Device，电荷耦合组件）使用一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，数字信号经过压缩以后由相机内部的闪速存储器或内置硬盘卡保存，因而可以轻而易举地把数据传输给计算机，并借助于计算机的处理手段，根据需要和想像来修改图像。

CCD由许多感光单位组成，当CCD表面受到光线照射时，每个感光单位会将电荷反映在组件上，所有的感光单位所产生的信号加在一起，就构成了一幅完整的画面。

它就像传统相机的底片一样的感光系统，是感应光线的电路装置，你可以将它想象成一颗颗微小的感应粒子，铺满在光学镜头后方，当光线与图像从镜头透过、投射到CCD表面时，CCD就会产生电流，将感应到的内容转换成数码资料储存起来。

CCD像素数目越多、单一像素尺寸越大，收集到的图像就会越清晰。

因此，尽管CCD数目并不是决定图像品质的唯一重点，我们仍然可以把它当成相机等级的重要判准之一。

目前扫描机、摄录放一体机、数码照相机多数配备CCD。

CCD经过长达35年的发展，大致的形状和运作方式都已经定型。

CCD 的组成主要是由一个类似马赛克的网格、聚光镜片以及垫于最底下的电子线路矩阵所组成。

目前有能力生产CCD 的公司分别为：SONY、Philps、Kodak、Matsushita、Fuji和Sharp，大半是日本厂商。

CMOS（Complementary etal-Oxide Semiconductor，附加金属氧化物半导体组件）和CCD一样同为在数码相机中可记录光线变化的半导体。

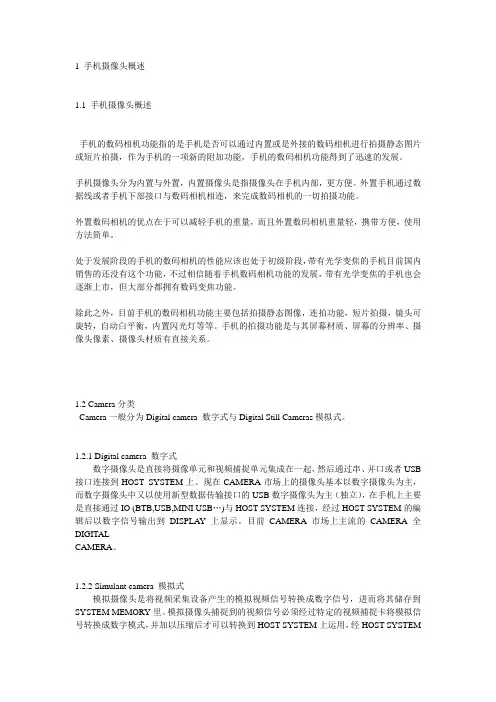

1 手机摄像头概述1.1 手机摄像头概述手机的数码相机功能指的是手机是否可以通过内置或是外接的数码相机进行拍摄静态图片或短片拍摄，作为手机的一项新的附加功能，手机的数码相机功能得到了迅速的发展。

手机摄像头分为内置与外置，内置摄像头是指摄像头在手机内部，更方便。

外置手机通过数据线或者手机下部接口与数码相机相连，来完成数码相机的一切拍摄功能。

外置数码相机的优点在于可以减轻手机的重量，而且外置数码相机重量轻，携带方便，使用方法简单。

处于发展阶段的手机的数码相机的性能应该也处于初级阶段，带有光学变焦的手机目前国内销售的还没有这个功能，不过相信随着手机数码相机功能的发展，带有光学变焦的手机也会逐渐上市，但大部分都拥有数码变焦功能。

除此之外，目前手机的数码相机功能主要包括拍摄静态图像，连拍功能，短片拍摄，镜头可旋转，自动白平衡，内置闪光灯等等。

手机的拍摄功能是与其屏幕材质、屏幕的分辨率、摄像头像素、摄像头材质有直接关系。

1.2 Camera分类Camera一般分为Digital camera 数字式与Digital Still Cameras模拟式。

1.2.1 Digital camera 数字式数字摄像头是直接将摄像单元和视频捕捉单元集成在一起，然后通过串、并口或者USB 接口连接到HOST SYSTEM上。

现在CAMERA市场上的摄像头基本以数字摄像头为主，而数字摄像头中又以使用新型数据传输接口的USB数字摄像头为主（独立），在手机上主要是直接通过IO (BTB,USB,MINI USB…)与HOST SYSTEM连接，经过HOST SYSTEM的编辑后以数字信号输出到DISPLAY上显示。

目前CAMERA市场上主流的CAMERA全DIGITALCAMERA。

1.2.2 Simulant camera 模拟式模拟摄像头是将视频采集设备产生的模拟视频信号转换成数字信号，进而将其储存到SYSTEM MEMORY里。

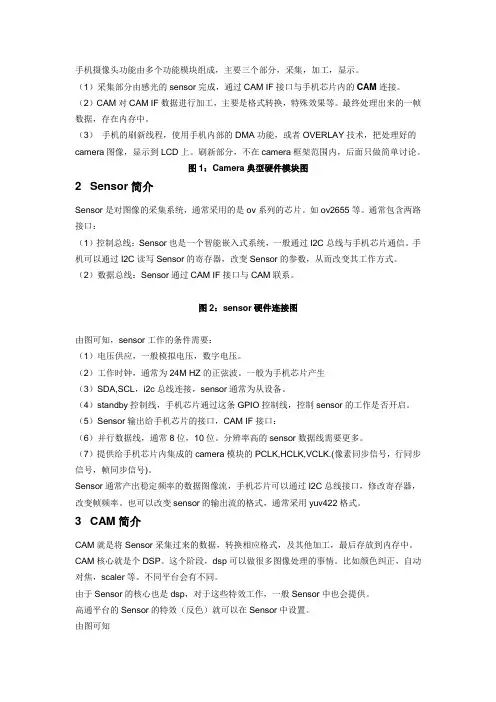

手机摄像头功能由多个功能模块组成，主要三个部分，采集，加工，显示。

（1）采集部分由感光的sensor完成，通过CAM IF接口与手机芯片内的CAM连接。

（2）CAM对CAM IF数据进行加工，主要是格式转换，特殊效果等。

最终处理出来的一帧数据，存在内存中。

（3）手机的刷新线程，使用手机内部的DMA功能，或者OVERLAY技术，把处理好的camera图像，显示到LCD上。

刷新部分，不在camera框架范围内，后面只做简单讨论。

图1：Camera典型硬件模块图2 Sensor简介Sensor是对图像的采集系统，通常采用的是ov系列的芯片。

如ov2655等。

通常包含两路接口：（1）控制总线：Sensor也是一个智能嵌入式系统，一般通过I2C总线与手机芯片通信。

手机可以通过I2C读写Sensor的寄存器，改变Sensor的参数，从而改变其工作方式。

（2）数据总线：Sensor通过CAM IF接口与CAM联系。

图2：sensor硬件连接图由图可知，sensor工作的条件需要：（1）电压供应，一般模拟电压，数字电压。

（2）工作时钟，通常为24M HZ的正弦波。

一般为手机芯片产生（3）SDA,SCL，i2c总线连接，sensor通常为从设备。

（4）standby控制线，手机芯片通过这条GPIO控制线，控制sensor的工作是否开启。

（5）Sensor输出给手机芯片的接口，CAM IF接口：（6）并行数据线，通常8位，10位。

分辨率高的sensor数据线需要更多。

（7）提供给手机芯片内集成的camera模块的PCLK,HCLK,VCLK.(像素同步信号，行同步信号，帧同步信号)。

Sensor通常产出稳定频率的数据图像流，手机芯片可以通过I2C总线接口，修改寄存器，改变帧频率。

也可以改变sensor的输出流的格式，通常采用yuv422格式。

3 CAM简介CAM就是将Sensor采集过来的数据，转换相应格式，及其他加工，最后存放到内存中。

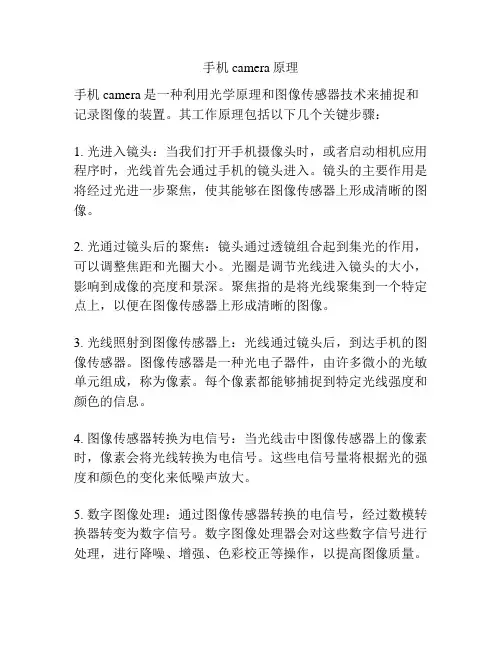

手机camera原理
手机 camera是一种利用光学原理和图像传感器技术来捕捉和记录图像的装置。

其工作原理包括以下几个关键步骤：
1. 光进入镜头：当我们打开手机摄像头时，或者启动相机应用程序时，光线首先会通过手机的镜头进入。

镜头的主要作用是将经过光进一步聚焦，使其能够在图像传感器上形成清晰的图像。

2. 光通过镜头后的聚焦：镜头通过透镜组合起到集光的作用，可以调整焦距和光圈大小。

光圈是调节光线进入镜头的大小，影响到成像的亮度和景深。

聚焦指的是将光线聚集到一个特定点上，以便在图像传感器上形成清晰的图像。

3. 光线照射到图像传感器上：光线通过镜头后，到达手机的图像传感器。

图像传感器是一种光电子器件，由许多微小的光敏单元组成，称为像素。

每个像素都能够捕捉到特定光线强度和颜色的信息。

4. 图像传感器转换为电信号：当光线击中图像传感器上的像素时，像素会将光线转换为电信号。

这些电信号量将根据光的强度和颜色的变化来低噪声放大。

5. 数字图像处理：通过图像传感器转换的电信号，经过数模转换器转变为数字信号。

数字图像处理器会对这些数字信号进行处理，进行降噪、增强、色彩校正等操作，以提高图像质量。

6. 图像数据存储：经过数字图像处理后，图像数据会被存储在手机的内存或存储卡中。

这样，用户就可以在需要时随时查看、编辑或分享这些图像。

总的来说，手机camera利用光学原理和图像传感器技术将光
线转换成电信号，并经过数字图像处理后，将图像数据存储起来，从而实现拍摄、存储和分享手机上的照片。

手机拍摄功能详解 Camera模组手机拍摄功能详解拍摄功能硬件一 Camera模组大家都知道，手机背面的那个小小的孔，就叫摄像头。

这个小孔幽幽的泛着光泽，深邃又迷人，如同一个含苞待放的小萝莉一样，这个小萝莉还是个傲娇娘，像零之使魔的614一样惹人怜爱，而且在小萝莉身体里面，不对，是在小孔的里面，还有层膜…..哦，这是镀膜。

看了上面一段大家别惊慌，我不是猥琐的宅男，我也有女朋友的……她叫姐崎宁宁……囧! 回到正题来吧。

虽然Camera的构成大家都知道很简单，就是镜头+感光芯片而已。

不过大家也都知道光学成像是一门非常深奥且尖端的科学，这其中消费者可以拿来讨论的话题非常之多。

我们现在就来谈谈摄像头，从camera的构成开始。

最概念性的结构框图，就是镜头+图像传感器+DSP。

如果图像传感器类型是CCD，那么在图像传感器采光后还需要一个A/D转换的过程。

下面具体介绍。

Camera结构一图像传感器(Sensor) 一感光二极管阵列图像传感器(image sensor)，这个大家都耳熟能详了，目前买个相机或手机，一般都会标注sensor的参数，人们也都知道了，sensor是相机中最重要的器件之一，没错，是之一，不是唯一。

的作用通俗点讲就等效于胶片相机的底片。

两者的作用都是保存曝光时间内的光线数据，这些原始数据就含有基色/亮度等成像的全部要素。

区别在于胶片要在暗房里面慢慢用光显影液和定影液冲洗出影像，而sensor要经过数字信号处理和数据转换才能成为通用的影像格式。

大家也知道，Sensor的类型，按照工作原理可分为两类CCD和CMOS。

电荷耦合元件互补型金属氧化物半导体这两个名字非常拗口，咱们略过，来说说他们的工作原理吧。

其实我觉得，我们能记住这些专业名词的，还是要记住。

如果连名字都记不住，就去研究原理的话，总觉得好像有什么奇怪的怨念混进来了。

这就好比你看上个姑娘，追的死去活来，终于追到手了，然后海誓山盟，各种美好，结果到领证登记时，登记员问你：未婚妻名字？你才拍脑袋：我艹我老婆叫什么来着…? 对！就是这种感觉。

摄像头模组的介绍摄像头模组（Camera Module）是一种集成了摄像头传感器、图像处理器和相关接口电路的模块化设备。

它被广泛应用于各种电子设备中，如智能手机、平板电脑、数码相机、医疗设备、工业视觉系统等。

摄像头模组的出现极大地促进了图像采集和图像处理技术的发展，使得用户可以方便地使用高质量的图像和视频功能。

图像处理器是摄像头模组中的核心部件，负责对传感器采集的图像数据进行处理和优化。

图像处理器可以对图像进行去噪、增强、校正、压缩等操作，使得用户获得更加清晰、真实的图像。

同时，图像处理器还可以支持实时视频流传输、自动对焦、人脸识别、智能场景识别等功能。

不同的图像处理器技术和算法可以提供不同的图像效果和功能。

摄像头模组还包含了与设备连接和通信的接口电路，如MIPI （Mobile Industry Processor Interface）接口、USB（Universal Serial Bus）接口、I2C（Inter-Integrated Circuit）接口等。

这些接口可以与主设备进行数据传输和控制命令的交互，实现图像采集和处理的各项功能。

摄像头模组的选型和设计需要考虑多方面的因素。

首先是摄像头传感器的像素与尺寸要求，高像素的传感器可以提供更高分辨率的图像，但也会增加成本和功耗。

其次是图像处理器的性能与功能要求，不同的应用场景可能需要不同的图像处理算法和功能模块。

此外，摄像头模组的连接接口和尺寸也需要与主设备相匹配，以保证良好的兼容性和稳定性。

摄像头模组的市场需求和应用领域不断扩大。

随着智能手机和平板电脑的普及，对高质量图像和视频的需求越来越大，摄像头模组市场得到快速发展。

与此同时，工业视觉、医疗设备、安防监控等领域也对摄像头模组的高清晰度、低功耗、稳定性等提出了更高要求。

因此，摄像头模组制造商不断提升产品技术和性能，以满足市场需求。

总的来说，摄像头模组是一种集成了摄像头传感器、图像处理器和相关接口电路的模块化设备，广泛用于智能手机、平板电脑、数码相机、医疗设备、工业视觉系统等领域。

truedepth camera 原理标题：TrueDepth相机原理TrueDepth相机是由苹果公司在iPhone X系列手机中首次引入的一种面部识别技术，它基于3D感应器和红外摄像头，能够实现面部解锁、Animoji和人像模式等功能。

本文将详细介绍TrueDepth相机的原理和工作流程。

一、TrueDepth相机的组成部分TrueDepth相机主要由以下几个组成部分构成：1. 红外摄像头：用于捕获用户面部的纹理和深度信息。

2. 点投影器：通过散射红外点阵光，形成可识别用户面部的3D 结构。

3. 面部识别数据处理芯片：用于处理红外图像数据和深度信息，实现面部解锁等功能。

二、TrueDepth相机的工作原理1. 红外摄像头捕获面部纹理信息：TrueDepth相机中的红外摄像头采用深度摄像技术，通过感测红外光线，能够在低光环境下准确判断面部轮廓。

红外摄像头记录下用户面部表面的纹理信息，并传输给面部识别数据处理芯片。

2. 利用点投影器形成3D结构：点投影器是TrueDepth相机中的另一个重要部分，它发射特定的光线点阵，通过散射和反射，形成在用户面部产生一系列纹理结构。

这些纹理结构记录了面部各个位置的深度信息，构成了用户的3D面部结构。

3. 面部识别数据处理：面部识别数据处理芯片接收红外摄像头的图像数据和点投影器的深度信息。

它利用先进的深度学习算法，对面部纹理和3D结构进行分析和处理。

通过对比用户面部的实际情况和预先录入的面部模板，可以实现面部解锁等功能。

例如，在面部解锁功能中，当用户打开iPhone X系列手机时，TrueDepth相机会启动红外摄像头，捕获用户面部的纹理信息。

同时，点投影器会发射红外光线点阵，形成用户面部的3D结构。

这些数据会被面部识别数据处理芯片处理和分析，与预先录入的面部模板进行比对。

如果匹配成功，则解锁手机。

TrueDepth相机通过红外摄像头和点投影器的合理结合，实现了面部解锁、Animoji和人像模式等功能。
