2万吨年MTBE装置工艺设计

格式：doc
大小：3.18 MB
文档页数：79

下载文档原格式

MTBE丁烯1装置工艺技术规程

MTBE丁烯1装置工艺技术规程1 装置简要说明 (1)1.1 概况 (1)1.2 术语、符号、代号 (2)1.3 要紧工艺技术特点 (4)1.4 要紧设计指标 (6)2 工艺过程简述及工艺原则流程图 (8)2.1 MTBE单元工艺描述 (8)2.2 丁烯-1单元工艺描述 (12)3 要紧工艺指标(以现行工艺卡片为准) (14)4 要紧动力指标 (15)4.1 公用工程设计消耗一览表 (15)4.2 公用工程介质规格 (15)5 产品、中间产品 (18)5.1 MTBE产品性质 (18)5.2 丁烯-1产品性质 (18)5.3 产品、中间产品设计构成及指标 (19)5.4 副产品 (20)6 要紧原料及化工原材料质量指标 (21)6.1 要紧原料 (21)6.2 化工原材料 (22)7 装置开、停工方案 (23)7.1 装置开工方案 (23)7.2 装置停工方案 (23)8 事故处理 (50)8.1 事故处理的原则 (50)8.2 紧急停工 (50)8.3 事故处理 (51)9 仪表操纵方案及要紧仪表性能 (57)9.1 仪表操纵方案 (57)9.2 装置联锁 (59)9.3 操纵阀一览表 (60)10 要紧设备一览表及要紧设计参数 (64)10.1 塔器类 (64)10.2 反应器类 (65)10.3 容器类 (66)10.4 换热设备类 (68)10.5 泵类 (71)10.6 其他设备类 (73)1 装置简要说明1.1 概况中国石化股份有限公司武汉分公司8/3万吨/年MTBE/丁烯-1装置是80万吨/年乙烯及其配套工程中的一部分，本装置使用来自乙烯裂解装置的裂解液化气经丁二烯抽提后作为原料，生产MTBE与丁烯-1产品。

甲基叔丁基醚(MTBE)产品由于其辛烷值很高，因此是生产无铅、含氧与高辛烷值汽油的理想组分。

丁烯-1产品是乙烯重要的共聚单体。

随着乙烯产量的不断增长，对丁烯-1的需求量也越来越大。

年产2万吨丙二酸二甲酯工艺设计

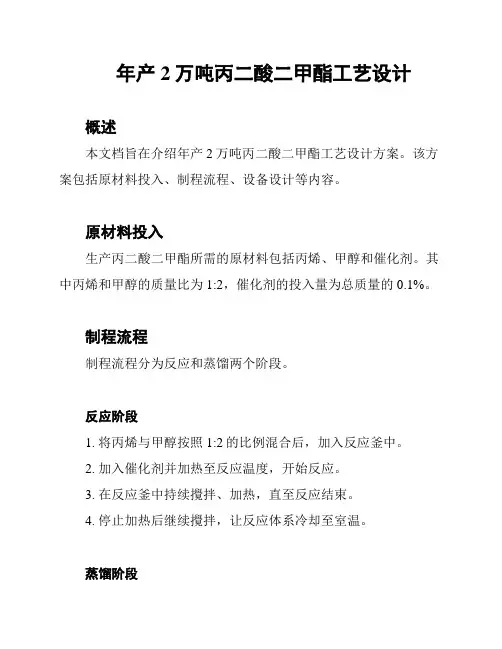

年产2万吨丙二酸二甲酯工艺设计
概述
本文档旨在介绍年产2万吨丙二酸二甲酯工艺设计方案。

该方案包括原材料投入、制程流程、设备设计等内容。

原材料投入
生产丙二酸二甲酯所需的原材料包括丙烯、甲醇和催化剂。

其中丙烯和甲醇的质量比为1:2，催化剂的投入量为总质量的0.1%。

制程流程
制程流程分为反应和蒸馏两个阶段。

反应阶段
1. 将丙烯与甲醇按照1:2的比例混合后，加入反应釜中。

2. 加入催化剂并加热至反应温度，开始反应。

3. 在反应釜中持续攪拌、加热，直至反应结束。

4. 停止加热后继续攪拌，让反应体系冷却至室温。

蒸馏阶段
1. 将冷却后的反应体系进行蒸馏，得到烷基丙二酸甲酯和未反应的甲醇。

2. 将烷基丙二酸甲酯进行进一步蒸馏，得到丙二酸二甲酯和烷基丙酸甲酯。

3. 对未反应的甲醇进行回收利用。

设备设计
制备丙二酸二甲酯的设备主要包括反应釜和蒸馏塔。

反应釜
反应釜需要具备以下技术指标：
- 反应釜体积：10 m3
- 材质：不锈钢
- 压力：常压
- 温度：180℃
- 攪拌方式：机械攪拌
蒸馏塔
蒸馏塔需要具备以下技术指标：
- 整板塔高：20 m
- 材质：不锈钢
- 压力：常压
- 温度：100℃
- 分离塔拖板间距：0.35 m
总结
本方案通过合理的原材料比例、制程流程和设备设计，可实现年产2万吨丙二酸二甲酯的生产。

此方案具有成本较低、效率较高的优点。

MTBE

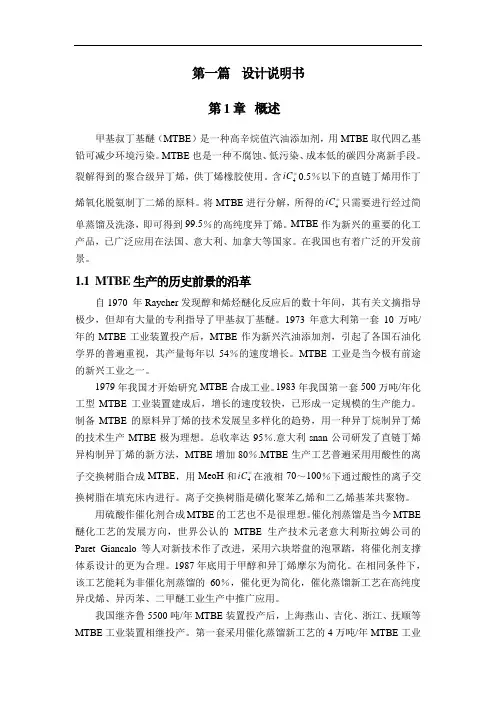

第一篇设计说明书第 1 章概述甲基叔丁基醚（MTBE）是一种高辛烷值汽油添加剂，用MTBE取代四乙基铅可减少环境污染。

MTBE也是一种不腐蚀、低污染、成本低的碳四分离新手段。

iC=0.5％以下的直链丁烯用作丁裂解得到的聚合级异丁烯，供丁烯橡胶使用。

含4iC=只需要进行经过简烯氧化脱氨制丁二烯的原料。

将MTBE进行分解，所得的4单蒸馏及洗涤，即可得到99.5％的高纯度异丁烯。

MTBE作为新兴的重要的化工产品，已广泛应用在法国、意大利、加拿大等国家。

在我国也有着广泛的开发前景。

1.1 MTBE生产的历史前景的沿革自1970 年Raycher发现醇和烯烃醚化反应后的数十年间，其有关文摘指导极少，但却有大量的专利指导了甲基叔丁基醚。

1973年意大利第一套10万吨/年的MTBE工业装置投产后，MTBE作为新兴汽油添加剂，引起了各国石油化学界的普遍重视，其产量每年以54％的速度增长。

MTBE工业是当今极有前途的新兴工业之一。

1979年我国才开始研究MTBE合成工业。

1983年我国第一套500万吨/年化工型MTBE工业装置建成后，增长的速度较快，已形成一定规模的生产能力。

制备MTBE的原料异丁烯的技术发展呈多样化的趋势，用一种异丁烷制异丁烯的技术生产MTBE极为理想。

总收率达95％.意大利snan公司研发了直链丁烯异构制异丁烯的新方法，MTBE增加80％.MTBE生产工艺普遍采用用酸性的离iC=在液相70～100％下通过酸性的离子交子交换树脂合成MTBE，用MeoH和4换树脂在填充床内进行。

离子交换树脂是磺化聚苯乙烯和二乙烯基苯共聚物。

用硫酸作催化剂合成MTBE的工艺也不是很理想。

催化剂蒸馏是当今MTBE 醚化工艺的发展方向，世界公认的MTBE生产技术元老意大利斯拉姆公司的Paret Giancalo等人对新技术作了改进，采用六块塔盘的泡罩踏，将催化剂支撑体系设计的更为合理。

1987年底用于甲醇和异丁烯摩尔为简化。

MTBE合成技术及工艺

MTBE合成技术及工艺一、MTBE基本情况介绍☆MTBE基本情况MTBE是甲基叔丁基醚的商品名，是异丁烯和甲醇在强酸性催化剂作用下反应的产物，它的主要用途是替代四乙基铅作为提高汽油辛烷值的添加剂，纯MTBE的辛烷值为109。

此外MTBE热裂解可以生产高纯度异丁烯，高纯度异丁烯是生产丁基橡胶的原料，它也是其它需要引入叔丁基反应的单体。

☆MTBE装置的作用MTBE装置生产两种产品，一种是MTBE，另一种是粗丁烯。

MTBE合成反应的直接结果是获得MTBE，间接结果是将正丁烯和异丁烯分离开来，由于正丁烯和异丁烯的相对挥发度接近1，因此用常规的精馏方法难于分离，因此采用合成MTBE的化学方法进行分离，是目前普遍采用的分离方法。

☆MTBE合成技术第一套MTBE装置于1973年在意大利建成，我国自行开发的第一套装置于1983年在齐鲁橡胶厂建成，大庆MTBE装置采用的是齐鲁研究院开发的固定床二段深度转化工艺，装置主要由三台反应器和六台塔组成，由反应、MTBE分离、甲醇回收和粗丁烯提浓等几部分组成。

☆MTBE装置简介甲基叔丁基醚（MTBE）装置以抽余C4和甲醇为原料，原设计第二生产方案年处理抽余C432500吨，生产MTBE 19864吨，粗丁烯9616吨，副产剩余C410224吨。

MTBE装置由齐鲁石化公司设计院提供基础设计，大庆石化总厂设计院完成初步设计和施工图设计。

1988年5月投产，投资37495162元，装置占地面积15600m2。

2001年10月装置进行了扩能改造，年处理抽余C4处理能力提高到52000吨，生产MTBE 29963吨，粗丁烯29384吨。

同时装置由原来的DDZⅢ型仪表控制改为DCS控制。

2001年10月配合塑料厂丁烯精制项目改造，MTBE装置又增设了F103和H218两台设备。

二、工艺流程简述来自丁二烯抽提装置的混合C4原料进入原料罐R301/1.2，来自储运公司的CH3OH原料进入甲醇原料罐R101。

MTBE装置催化精馏塔段的优化设计

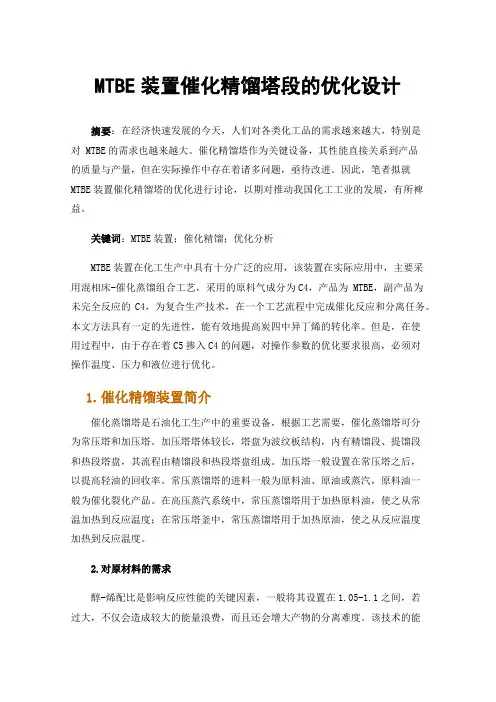

MTBE装置催化精馏塔段的优化设计摘要：在经济快速发展的今天，人们对各类化工品的需求越来越大，特别是对 MTBE的需求也越来越大。

催化精馏塔作为关键设备，其性能直接关系到产品的质量与产量，但在实际操作中存在着诸多问题，亟待改进。

因此，笔者拟就MTBE装置催化精馏塔的优化进行讨论，以期对推动我国化工工业的发展，有所裨益。

关键词：MTBE装置；催化精馏；优化分析MTBE装置在化工生产中具有十分广泛的应用，该装置在实际应用中，主要采用混相床-催化蒸馏组合工艺，采用的原料气成分为C4，产品为 MTBE，副产品为未完全反应的C4，为复合生产技术，在一个工艺流程中完成催化反应和分离任务。

本文方法具有一定的先进性，能有效地提高炭四中异丁烯的转化率。

但是，在使用过程中，由于存在着C5掺入C4的问题，对操作参数的优化要求很高，必须对操作温度、压力和液位进行优化。

1.催化精馏装置简介催化蒸馏塔是石油化工生产中的重要设备，根据工艺需要，催化蒸馏塔可分为常压塔和加压塔。

加压塔塔体较长，塔盘为波纹板结构，内有精馏段、提馏段和热段塔盘，其流程由精馏段和热段塔盘组成。

加压塔一般设置在常压塔之后，以提高轻油的回收率。

常压蒸馏塔的进料一般为原料油、原油或蒸汽，原料油一般为催化裂化产品。

在高压蒸汽系统中，常压蒸馏塔用于加热原料油，使之从常温加热到反应温度；在常压塔釜中，常压蒸馏塔用于加热原油，使之从反应温度加热到反应温度。

2.对原材料的需求醇-烯配比是影响反应性能的关键因素，一般将其设置在1.05-1.1之间，若过大，不仅会造成较大的能量浪费，而且还会增大产物的分离难度。

该技术的能耗主要体现在甲醇的循环利用上，而甲醇的质量分数不能高于共沸混合物的质量分数，是导致分离难度大的重要原因。

若蒸馏塔的操作压力为0.6兆帕，则甲醇在C4中的最大浓度为7.4一，若高于此浓度，则会直接引起甲醇落入到塔底，从而引起 MTBE质量不达标，若该比例过小，则甲醇的反应量不够，易引起异丁烯的转化率不足。

年产2万吨聚氨酯聚合工艺设计

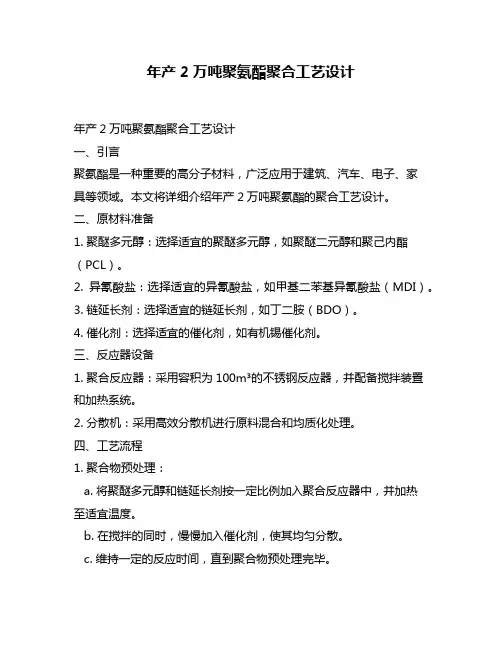

年产2万吨聚氨酯聚合工艺设计年产2万吨聚氨酯聚合工艺设计一、引言聚氨酯是一种重要的高分子材料，广泛应用于建筑、汽车、电子、家具等领域。

本文将详细介绍年产2万吨聚氨酯的聚合工艺设计。

二、原材料准备1. 聚醚多元醇：选择适宜的聚醚多元醇，如聚醚二元醇和聚己内酯（PCL）。

2. 异氰酸盐：选择适宜的异氰酸盐，如甲基二苯基异氰酸盐（MDI）。

3. 链延长剂：选择适宜的链延长剂，如丁二胺（BDO）。

4. 催化剂：选择适宜的催化剂，如有机锡催化剂。

三、反应器设备1. 聚合反应器：采用容积为100m³的不锈钢反应器，并配备搅拌装置和加热系统。

2. 分散机：采用高效分散机进行原料混合和均质化处理。

四、工艺流程1. 聚合物预处理：a. 将聚醚多元醇和链延长剂按一定比例加入聚合反应器中，并加热至适宜温度。

b. 在搅拌的同时，慢慢加入催化剂，使其均匀分散。

c. 维持一定的反应时间，直到聚合物预处理完毕。

2. 异氰酸盐预处理：a. 将异氰酸盐加入分散机中，并进行均质化处理，以提高反应效率。

b. 在均质化过程中，逐渐加入聚合物预处理液体，使其充分混合。

3. 反应过程：a. 将异氰酸盐预处理液体注入聚合反应器中，并开始搅拌。

b. 控制反应温度和压力，在一定的条件下进行聚合反应。

c. 监测反应过程中的温度、压力和粘度等参数，以确保反应正常进行。

d. 维持一定的反应时间，直到聚氨酯形成。

4. 产物分离：a. 将反应结束后的混合物通过过滤或离心等方式进行固液分离。

b. 将固体产物进行干燥，以去除残留的溶剂和水分。

5. 产品加工：a. 将干燥后的聚氨酯产物进行切碎或研磨，以获得所需的粒径。

b. 根据产品要求，添加适量的填料、增塑剂等辅助材料，并进行混合均匀。

c. 将混合物进行挤出、压片、注塑等加工方式，制备成所需形状的聚氨酯制品。

六、安全措施1. 操作人员应穿戴合适的防护装备，如手套、眼镜等。

2. 严禁吸入异氰酸盐和其他有害气体，必要时应配备呼吸器。

年产5.5万吨MTBE装置工艺设计

Keywords :methyl tert-butyl ether ;distillation ;process design
第一篇设计说明书
第1章概述
甲基叔丁基醚，英文缩写为MTBE（methyl tert-butyl ether），溶点-109℃，沸点55.2℃，是一种无色、透明、高辛烷值的液体，具有醚样气味，是生产无铅、高辛烷值、含氧汽油的理想调合组份，作为汽油添加剂已经在全世界范围内普遍使用。它不仅能有效提高汽油辛烷值，而且还能改善汽车性能，降低排气中CO含量，同时降低汽油生产成本。另外，MTBE还是一种重要化工原料，如通过裂解可制备高纯异丁烯，作为橡胶及其它化工产品的原料。
In the software design and calculation using Aspen Plus simulation process ,completed the simple calculation ,rigorous calculation .In the calculation of the distillation column equipment,through the Aspen simulation ,the number of theoretical plates 38(except for the condenser and reboiler ),feed location for the tenth plates ,reflux ratio is 7.Methyl tert-butyl ether column results in the required range ,can meet the requirement of the design of separation ,completed the design task .

MTBE丁烯-1装置工艺技术规程

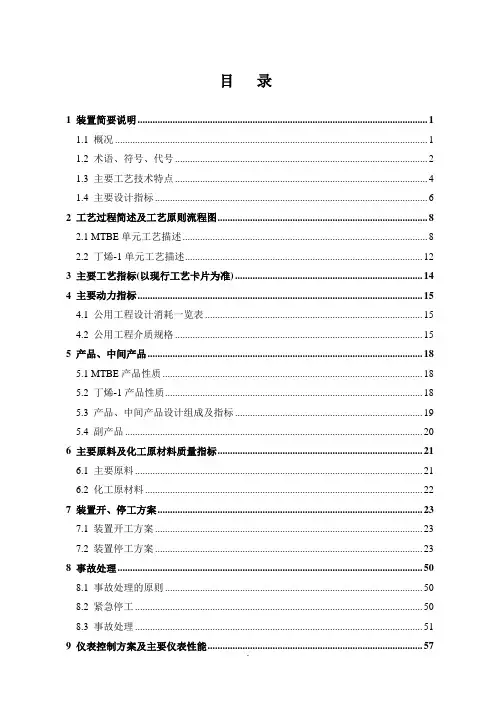

目录1 装置简要说明 (1)1.1 概况 (1)1.2 术语、符号、代号 (2)1.3 主要工艺技术特点 (4)1.4 主要设计指标 (6)2 工艺过程简述及工艺原则流程图 (8)2.1 MTBE单元工艺描述 (8)2.2 丁烯-1单元工艺描述 (12)3 主要工艺指标(以现行工艺卡片为准) (14)4 主要动力指标 (15)4.1 公用工程设计消耗一览表 (15)4.2 公用工程介质规格 (15)5 产品、中间产品 (18)5.1 MTBE产品性质 (18)5.2 丁烯-1产品性质 (18)5.3 产品、中间产品设计组成及指标 (19)5.4 副产品 (20)6 主要原料及化工原材料质量指标 (21)6.1 主要原料 (21)6.2 化工原材料 (22)7 装置开、停工方案 (23)7.1 装置开工方案 (23)7.2 装置停工方案 (23)8 事故处理 (50)8.1 事故处理的原则 (50)8.2 紧急停工 (50)8.3 事故处理 (51)9 仪表控制方案及主要仪表性能 (57)9.1 仪表控制方案 (57)9.2 装置联锁 (59)9.3 控制阀一览表 (60)10 主要设备一览表及主要设计参数 (64)10.1 塔器类 (64)10.2 反应器类 (65)10.3 容器类 (66)10.4 换热设备类 (68)10.5 泵类 (71)10.6 其他设备类 (73)1 装置简要说明1.1 概况中国石化股份有限公司武汉分公司8/3万吨/年MTBE/丁烯-1装置是80万吨/年乙烯及其配套工程中的一部分，本装置采用来自乙烯裂解装置的裂解液化气经丁二烯抽提后作为原料，生产MTBE和丁烯-1产品。

甲基叔丁基醚(MTBE)产品由于其辛烷值很高，所以是生产无铅、含氧和高辛烷值汽油的理想组分。

丁烯-1产品是乙烯重要的共聚单体。

随着乙烯产量的不断增长，对丁烯-1的需求量也越来越大。

MTBE/丁烯-1装置采用中国石化科技开发公司(ST)的专有技术。

年产2万吨苯烷基化制乙苯的工艺设计

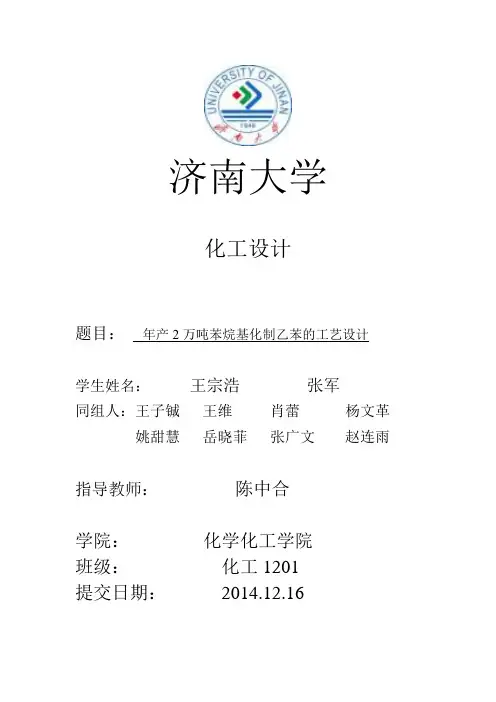

济南大学化工设计题目：年产2万吨苯烷基化制乙苯的工艺设计学生姓名：王宗浩张军同组人：王子铖王维肖蕾杨文革姚甜慧岳晓菲张广文赵连雨指导教师：陈中合学院：化学化工学院班级：化工1201提交日期：2014.12.16小组具体分工王宗浩、王维、杨文革:设备计算及一览表、管道计算及一览表、管道布置图、尾气处理。

张军、姚甜慧：物料流程图、带控制点的物料流程图、车间布置图、生产操作制度。

赵连雨、岳晓菲：工艺设计计算书、工程预算及环境监测保护。

肖蕾、张广文、王子铖：相关技术概况、可行性报告、文献检索、选址、市场分析。

目录1.概述 (5)1.1乙苯的简介 (5)乙苯的主要性质 (5)乙苯的主要用途 (6)1.2 AlCl3液相法制乙苯 (6)1.3 生产技术现状与开发动向 (7)1.3.1 生产技术现状 (7)1.3. 2 技术开发动向 (9)1.3.3 国内技术开发现状 (10)1.3.4 结语 (11)2 可行性报告 (11)2.1市场供需状况 (11)2.2建厂条件 (15)2.2.1 地理环境 (15)2.2.2 自然资源 (16)2.2.3 气候 (16)2.2.4 交通条件 (16)2.2.5 配套设施 (16)2.3 结语 (17)3 乙苯的工艺设计 (18)3.1 工艺计算书 (18)3.1.1 计算条件及基准 (18)3.1.2. 物料衡算 (19)3.1.3 热量衡算 (25)3.2 设备计算 (30)3.2.1烷基化反应器烃化塔取设计裕量为5% (30)3.2.2苯蒸出塔 (31)3.2.3 乙苯精馏塔 (40)3.2.4 管道计算 (41)3.2.5设备设计成果一览表 (41)3.2.6 管道设计成果一览表 (42)3.3 化工设计图 (43)3.3.1 物料流程图 (43)3.3.2 带控制点的物料流程图 (44)3.3.3管道布置图 (45)3.3.4车间布置图 (45)4 生产操作制度 (46)4.1 获取和识别法律、法规及其他要求程序 (46)4.2安全投入保障制度 (47)4.3 安全生产目标责任制考核制度 (48)4.4 安全培训教育制度 (49)4.5 安全生产检查制度 (50)(一)任务与要求 (50)(二)形式与内容 (50)4.6 防火防爆安全管理制度 (51)(一)生产装置 (51)(二)动火、用火安全管理制度 (52)4.7 安全设施管理制度 (54)4.8 关键装置和重点部位（岗位）管理制度 (56)4.9 生产设施安全拆除和报废管理制度 (57)4.10 应急救援管理制度 (59)4.11 环境应急监测方案 (61)5 环境检测保护 (61)5.1 环境空气现状评价及影响评价表明： (61)5.2 地表水环境现状评价及影响分析表明： (62)5.3 地下水环境现状评价及影响分析表明： (63)5.4 噪声环境影响评价表明： (63)5.5 固体废物环境影响分析表明： (63)5.6 施工期环境影响分析表明： (63)5.7 环境风险影响评价表明： (63)5.8 生态环境影响分析表明： (64)5.9 污染防治措施及其经济技术论证表明： (64)5.10 清洁生产分析表明： (64)5.11 污染物总量控制分析表明： (64)5.12 环境经济损益分析表明： (64)5.13 环境管理及监测计划表明： (65)5.14 厂址选择及项目建设的合理性分析 (65)5.15 评价总结论 (65)6 尾气废物处理 (65)6.1 废气 (65)6.2 废水 (66)6.3 固体废物 (66)6.4 噪声 (67)7 化工设计预算 (67)7.1车间成本估算 (67)7.2设备预算 (68)7.3 地皮及水电估算 (68)7.4 收益估算 (69)7.5 投资与成本分析 (69)8 参考文献 (69)1.概述1.1乙苯的简介乙苯的主要性质乙苯是无色液体，具有芳香气味，可溶于乙醇、苯、四氯化碳和乙醚，几乎不溶于水，易燃易爆，对皮肤、眼睛、粘膜有刺激性，在空气中最大允许浓度为100PPM。

年产2万吨醋酸工艺设计

醋酸是一种广泛应用的有机化合物，常用于食品添加剂、工业溶剂和制药原料等领域。

本文将围绕年产2万吨醋酸的工艺设计展开讨论。

一、工艺背景二、工艺流程1.原料准备：2万吨醋酸的生产需要大量的原料，主要包括乙醇、催化剂、氧化剂和溶剂等。

乙醇作为主要原料需要通过蒸馏纯化，催化剂和氧化剂需要进行配制和准备。

2.乙醇预处理：乙醇作为乙醇氧化法生产醋酸的主要原料，需要通过蒸馏和脱水等工艺进行预处理，以提高乙醇的纯度和稳定性，减少对后续工艺的影响。

3.反应器：反应器是乙醇氧化法生产醋酸的核心设备，一般采用连续式反应器。

在反应器中，乙醇与氧气在催化剂的作用下进行反应，生成醋酸和水。

为了提高反应速率和产物纯度，可以采用高效催化剂和合适的反应温度和压力。

4.分离和净化：反应器出口的混合物需要进行分离和净化，以得到纯度较高的醋酸产品。

主要的分离方法包括蒸馏、晶体分离和吸附等。

蒸馏方法常用于醋酸的提纯，通过多级蒸馏可以得到高纯度的醋酸。

晶体分离方法常用于醋酸的结晶分离，通过控制温度和浓度，可以得到高品质的醋酸晶体。

吸附方法常用于溶剂的回收和醋酸的净化，通过选择合适的吸附剂和操作条件，可以有效地去除杂质，提高醋酸的纯度。

5.尾气处理：醋酸生产过程中会产生大量的尾气，其中含有一定浓度的乙醛和醋酸，对环境造成污染。

尾气需要进行处理，常用的方法包括吸收法和催化燃烧法等。

吸收法通过将尾气中的有机物与溶液进行接触，使有机物被溶解和吸收，从而达到净化的目的。

催化燃烧法通过催化剂的作用，将尾气中的有机物进行氧化分解，使其转化为无害的二氧化碳和水。

三、主要设备主要设备包括乙醇预处理装置、连续式反应器、分离装置、尾气处理装置等。

乙醇预处理装置主要由蒸馏塔、深度脱水塔、冷凝器和换热器等组成。

连续式反应器主要由反应器本体、加热器和冷却器等组成。

分离装置主要由蒸馏塔、结晶器和吸附塔等组成。

尾气处理装置主要由吸收塔、催化燃烧炉和除尘器等组成。

四、工艺优化和控制在工艺设计过程中，需要考虑到工艺的经济性和环境友好性。

MTBE工艺技术规程

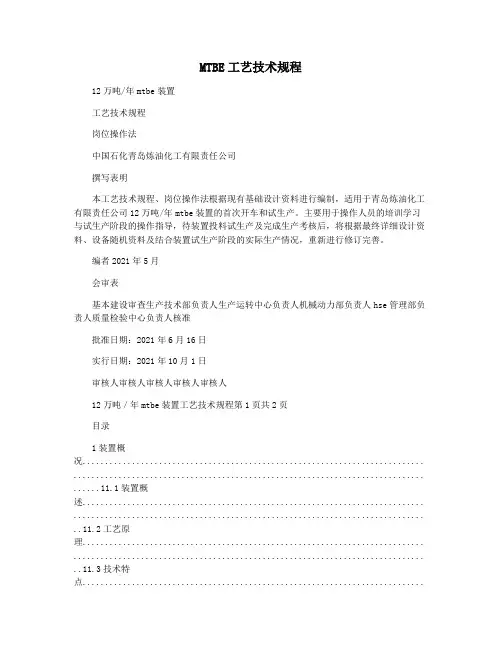

MTBE工艺技术规程12万吨/年mtbe装置工艺技术规程岗位操作法中国石化青岛炼油化工有限责任公司撰写表明本工艺技术规程、岗位操作法根据现有基础设计资料进行编制，适用于青岛炼油化工有限责任公司12万吨/年mtbe装置的首次开车和试生产。

主要用于操作人员的培训学习与试生产阶段的操作指导，待装置投料试生产及完成生产考核后，将根据最终详细设计资料、设备随机资料及结合装置试生产阶段的实际生产情况，重新进行修订完善。

编者2021年5月会审表基本建设审查生产技术部负责人生产运转中心负责人机械动力部负责人hse管理部负责人质量检验中心负责人核准批准日期：2021年6月16日实行日期：2021年10月1日审核人审核人审核人审核人审核人12万吨／年mtbe装置工艺技术规程第1页共2页目录1装置概况............................................................................ .............................................................................. ......11.1装置概述............................................................................ .............................................................................. ..11.2工艺原理............................................................................ .............................................................................. ..11.3技术特点............................................................................112工艺过程表明及流程图............................................................................ ...........................................................122.1工艺过程表明............................................................................ ......................................................................122.2工艺原则流程图............................................................................ ...................................................................142.3拎控制点工艺流程图............................................................................ ...........................................................143主要工艺指标和技术经济指标............................................................................ ...............................................153.1设计物料均衡............................................................................ ......................................................................153.2装置主要技术经济指标............................................................................ .......................................................153.3主要工艺指标............................................................................ ......................................................................163.4公用工程指标............................................................................ ......................................................................163.5界区条件表中............................................................................ .. (194)主要原料及辅助材料性质............................................................................ .......................................................214.1主要原料性质............................................................................ ......................................................................214.2催化剂性质............................................................................ .. (225)产品及中间产品性质............................................................................ ...............................................................235.1产品性.............................................................................. 235.2中间产品性质............................................................................ ......................................................................236工艺调整方案............................................................................ ..........................................................................246. 1mtbe产品质量调整方案............................................................................ ......................................................247主要设备一览表............................................................................ .........................................................................277.1反应器类设备一览表............................................................................ ...........................................................277.2塔类设备一览表............................................................................ ...................................................................277.3冷换设备一览表............................................................................ ...................................................................277.4觑冷类设备一览表............................................................................ ...............................................................277.5容器类设备一览表............................................................................ ...............................................................277.6加热炉一览表............................................................................ ......................................................................277.7安全阀一览表............................................................................ ......................................................................277.8机泵一览表............................................................................ ..........................................................................277. 9装置大型机组主要设计参数............................................................................ ...............................................277.10装置特定阀门主要设计参数...........................................................................................................................278主要仪表性能............................................................................ .. (35)12万吨／年mtbe装置工艺技术规程第2页共2页8.1工艺过程控制方案............................................................................ ...............................................................358.2主要掌控方案............................................................................ ......................................................................368.3主要仪表性能............................................................................ ......................................................................389安全环保身心健康技术规定............................................................................ .............................................................439.1hse的有关概念............................................................................ ...................................................................439.2入装置安全建议............................................................................ ...................................................................439.3设备安全技术规定............................................................................ ...............................................................449.4防雷及有毒气体防水............................................................................ ...........................................................449.5冬季胸膈防凝细则............................................................................ ...............................................................489.6环保、身心健康技术规定............................................................................ ...........................................................489.7装置上开、停建安全规定............................................................................ .......................................................499.8气体防水器材采用管理规定............................................................................ ...............................................509.9劳动保护规定............................................................................ . (52)。

甲基叔丁基醚生产装置工艺流程设计

甲基叔丁基醚生产装置工艺流程设计Designing the process flow for the production of methyl tert-butyl ether (MTBE) involves a thorough understanding of the chemical reactions and equipment involved. This requires a detailed analysis of the reaction kinetics, thermodynamics, and mass transfer properties.设计甲基叔丁基醚(MTBE)生产过程流程需要全面了解涉及的化学反应和设备。

这需要对反应动力学、热力学和质量传递性质进行详细分析。

One of the primary considerations in the process design is the selection of appropriate raw materials and catalysts. The quality and purity of these inputs play a crucial role in determining the efficiency and product quality of the MTBE production process.在工艺设计中的一个主要考虑因素是选择合适的原材料和催化剂。

这些输入的质量和纯度在确定MTBE生产过程的效率和产品质量方面起着至关重要的作用。

Another important aspect to consider is the selection of the reactor type. Factors such as reaction efficiency, residence time, and temperature control play a significant role in determining the overall productivity and selectivity of the MTBE production process.另一个重要的方面是选择反应器类型。

MTBE生产原理及工艺流程资料讲解

MTBE 装置简介一、MTBE 基本情况介绍1、MTBE 基本情况MTBE 是甲基叔丁基醚的商品名，是异丁烯和甲醇在强酸性催化剂作用下反应的产物，它的主要用途是替代四乙基铅作为提高汽油辛烷值的添加剂，纯MTBE 的辛烷值为109。

此外MTBE 热裂解可以生产高纯度异丁烯，高纯度异丁烯是生产丁基橡胶的原料，它也是其它需要引入叔丁基反应的单体。

2、MTBE 装置的作用MTBE 装置生产两种产品，一种是MTBE ，另一种是粗丁烯。

MTBE 合成反应的直接结果是获得MTBE ，间接结果是将正丁烯和异丁烯分离开来，由于正丁烯和异丁烯的相对挥发度接近1，因此用常规的精馏方法难于分离，因此采用合成MTBE 的化学方法进行分离，是目前普遍采用的分离方法。

3、MTBE 合成技术第一套MTBE 装置于1973 年在意大利建成，我国自行开发的第一套装置于1983 年在齐鲁橡胶厂建成，大庆MTBE 装置采用的是齐鲁研究院开发的固定床二段深度转化工艺，装置主要由三台反应器和六台塔组成，由反应、MTBE 分离、甲醇回收和粗丁烯提浓等几部分组成。

4、MTBE 装置简介甲基叔丁基醚（MTBE ）装置以抽余C4和甲醇为原料，原设计第二生产方案年处理抽余C4 32500 吨，生产MTBE 19864 吨，粗丁烯9616吨，副产剩余C4 10224吨。

MTBE 装置由齐鲁石化公司设计院提供基础设计，大庆石化总厂设计院完成初步设计和施工图设计。

1988年5 月投产，投资37495162元，装置占地面积15600m2。

2001年10月装置进行了扩能改造，年处理抽余C4 处理能力提高到52000 吨，生产MTBE 29963 吨，粗丁烯29384 吨。

同时装置由原来的DDZ皿型仪表控制改为DCS控制。

2001年10月配合塑料厂丁烯精制项目改造，MTBE装置又增设了F103和H218两台设备。

二、工艺流程简述来自丁二烯抽提装置的混合C4原料进入原料罐R301/1.2,来自储运公司的CH3OH原料进入甲醇原料罐R101。

万吨二甲醚装置生产流程设计

05 设备选型与布局
反应器设计
反应器类型
根据二甲醚的生产工艺，选择合适的反应器类型，如固定床反应器、流化床反应器或浆态床反应器。
反应器材质
考虑到二甲醚的生产过程中可能存在的腐蚀和磨损问题，选择耐腐蚀、耐磨损的优质材料，如不锈钢、合金钢或陶瓷等。
反应器尺寸与数量
根据生产规模和产能需求，确定反应器的尺寸和数量，以满足生产要求。
副产物处理
对副产物进行回收或处理，如回收甲烷、处理废水等，以实现资源的有效利用和环境保护。
03 生产流程设计
原料的预处理
原料选择
原料压缩
选择天然气、煤、生物质等作为原料，确保原料来源可靠且经济合理。
将净化后的原料进行压缩，提高原料的浓度和反应活性。
原料净化
对原料进行脱水、脱硫、脱氮等净化处理，以去除杂质，提高原料纯度。
废水处理
生产过程中产生的废水应进行分类收集和处理，对含油、含盐等不同性质的废水分别进行处理，达标后排放或再利用。
废渣处理
对生产过程中产生的废渣应进行合理处理，可采用填埋、焚烧或回收再利用等方法，确保不对环境造成污染。
安全操作规程和应急预案
安全操作规程
制定详细的安全操作规程，规范操作人员的行为，确保生产过程中的安全。
总结词
反应原理、反应条件和反应设备
详细描述
反应流程图展示了二甲醚合成的化学反应原理、反应所需的温度、压力等条件，以及反应设备的设计和布局。根据反应原理，选择合适的催化剂，控制好反应条件是提高二甲醚收率的关键。
产物分离流程图
总结词
产物的分离和提纯方法
详细描述
产物分离流程图描述了二甲醚从反应液中的分离和提纯过程。通过蒸馏、精馏等工艺，将二甲醚与未反应的原料、副产物等进行有效分离，得到高纯度的二甲醚产品。同时，也包括对副产物的处理和回收利用。
